Коллеги с ресурса Videocardz выложили фотографии, а также некоторые спецификации графического ядра GM107, разные версии которого используются в GTX 750 и GTX 750 Ti, первых решениях на базе архитектуры Maxwell.









Данные о графических ядрах собраны в табличке ниже, в ней также содержатся сведения о решениях ~того же уровня прошлого поколения (на базе Kepler):



Kepler против Maxwell
	GK107-450	GK106-400	GM107-300	GM107-400
Тех.процесс изготовления GPU	28нм	28нм	28нм	28нм
Площадь чипа	118 мм2	221 мм2	156 мм2	156 мм2
Количество CUDA ядер	384	960	768	960
Количество TMU	32	80	64	80
Количество ROPов	16	24	16	16
Ширина шины памяти	128-бит	192-бит	128-бит	128-бит
TDP	65 ватт	140 ватт	?	~75 ватт
Дата релиза	Сентябрь 2012	Сентябрь 2012	Февраль 2014	Февраль 2014

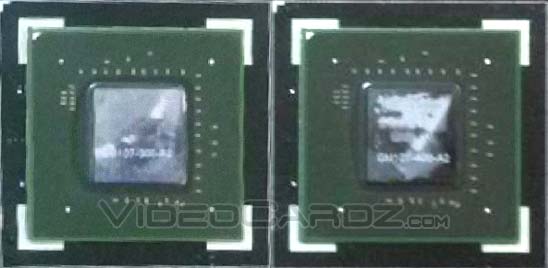

Далее нам продемонстрировали GM107-300 и GM107-400 на фото:





Не сложно догадаться, что GM107-300 используется в GTX 750, а GM107-400 в GTX 750 Ti. Как видно по табличке, площадь чипа по сравнению с GK106 была сокращена на ~30%, сообщается, что большинство решений GTX 750 не будут нуждаться в дополнительном питании. Как уже было сказано ранее, первых видеокарт на базе Maxwell стоит ожидать 18 февраля.
