Журналисты с Hardware Secrets вновь порадовали интересным материалом по новой системе охлаждения для процессоров Intel и AMD. Представляю Вашему вниманию пересказ обзора кулера из Южной Кореи, именуемого Zalman CNPS11X Performa.



























Ну, дела у нас пойдут как и всегда - поглядим на новинку, её упаковку и прочее.





Коробка творения Zalman вполне себе привлекательная, а главное - содержит полезную информацию о совместимости изделия с сокетами LGA2011 и FM1.









Содержимое коробки CNPS11X Performa: сам кулер (вентилятор уже установлен на радиатор), пакетик с термопастой, инструкция по установке изделия и крепёжные принадлежности.









А вот и сам кулер крупным планом. Ниже мы рассмотрим его повнимательнее.









Кулер, вид спереди. На радиатор установлен 120мм вентилятор, спецификации которого мы узнаем позже.









На этой фотографии видно, что в кулере используются четыре теплотрубки (в "старшем брате", модели CNPS11X Extreme, их пять).









Угол радиатора смотрит прямо на нас. Обратите внимание как продумано расположены теплотрубки внутри радиатора.









Кулер, вид сверху. Видно, где находится держатель провода вентилятора (хотя держателем это назвать можно лишь с натяжкой).









Как видно по фотографии сверху, в новом творении Zalman используется технология прямого контакта теплотрубок с крышкой процессора.









Вот как выглядит голый радиатор. Видно что в нижней его части присутствуют пластины, что помогают концентрировать воздушный поток внутри кулера, не позволяя ему рассеяться абы где.









120мм вентилятор крупным планом.









Для установки кулера на процессор нужно сначала прикрутить к радиатору монтажные пластины таким образом, как показано на фото выше.









В бэкплейт нужно вкрутить .. эээммм.. штуковины, в которые будут ввинчиваться винты На этом шаге нужно свериться с инструкцией, так как отверстия нужно подбирать для каждого сокета свои и в них уже фиксировать крепёжные принадлежности.









Далее нужно осторожно наложить радиатор на процессор и с помощью винтов прикрепить его к бэкплейту.









Последний штрих - установка вентилятора и его подключение.





Тест кулера Zalman CNPS11X Performa, выводы по итогам тестирования





Далее нам расписывается методика тестирования. Процессор Core i7-860 (2.8ГГц) разгонялся до 3.3ГГц без поднятия напряжения, после чего запускалась программа Prime 95 версии 25.11 в режиме In-place Large FFTs, как стресс-тест. После получения результатов, проводилось сравнение с ранее протестированными решениями (каждое из которых использовало термопасту из своего комплекта), как в нагрузке, так и в простое. Температура комнаты, указанная в табличке, снималась посредством цифрового термометра, а за вывод температуры процессора отвечала утилита Speed Fan. Уровень звукового давления снимался с помощью спец.оборудования для измерения шума, с расстояния в 10 сантиметров от вентилятора(ов). Во время замера шума все вентиляторы, кроме тех, что на кулере были отключены.





Конфигурация тестового стенда

• Процессор: Core i7-860
• Материнская плата: Gigabyte P55A-UD6
• Оперативная память: 2 ГБ Markvision (DDR3-1333/PC3-10700 с таймингами 9-9-9-22), работавшая на частоте в 1200МГц
• Накопитель: Seagate Barracuda XT 2 ТБ
• Видеокарта: Zotac GeForce GTS 250
• Разрешение экрана: 1680x1050
• Монитор: Samsung Syncmaster 2232BW Plus
• Блок питания: Seventeam ST-550P-AM
• Корпус: 3RSystem L-1100 T.REX Cool



Операционная система

• Windows 7 Home Premium х64



Используемый софт

• Prime95
• SpeedFan







Погрешность

Авторы материала допускают погрешность не более 2^o по Цельсию.







Прежде чем перейти к изучению массивной таблички ниже, нужно знать, что все устройства, принявшие участие в тестировании, в простое работали на минимуме оборотов, а в нагрузке - на максимуме. Если вентиляторы СО управлялись по методу PWM, то их не трогали вообще.





		Простой			Нагрузка
Кулер	Комнатная температура	Шум	Скорость вентилятора(ов)	Температура ядра	Шум	Скорость вентилятора(ов)	Температура ядра
Intel stock (socket 1156)	14 ºC	44 дБ	1700 об/мин	46 ºC	54 дБ	2500 об/мин	90 ºC
Cooler Master Hyper TX3 G1	14 ºC	47 дБ	2050 об/мин	33 ºC	56 дБ	2900 об/мин	62 ºC
Zalman CNPS10X Extreme	14 ºC	45 дБ	1400 об/мин	27 ºC	53 дБ	1950 об/мин	51 ºC
Thermaltake Silent 1156	14 ºC	44 дБ	1200 об/мин	38 ºC	49 дБ	1750 об/мин	69 ºC
Noctua NH-D14	14 ºC	49 дБ	1250 об/мин	27 ºC	49 дБ	1250 об/мин	53 ºC
Zalman CNPS10X Performa	14 °C	46 дБ	1500 об/мин	28 °C	52 дБ	1950 об/мин	54 °C
Prolimatech Megahalems	14 °C	40 дБ	750 об/мин	27 °C	60 дБ	2550 об/мин	50 °C
Thermaltake Frio	14 °C	46 дБ	1450 об/мин	27 °C	60 дБ	2500 об/мин	50 °C
Prolimatech Samuel 17	14 °C	40 дБ	750 об/мин	40 °C	60 дБ	2550 об/мин	63 °C
Zalman CNPS8000A	18 ºC	43 дБ	1400 об/мин	39 ºC	54 дБ	2500 об/мин	70 ºC
Spire TherMax Eclipse II	14 ºC	55 дБ	2200 об/мин	28 ºC	55 дБ	2200 об/мин	53 ºC
Scythe Ninja3	17 ºC	39 дБ	700 об/мин	32 ºC	55 дБ	1800 об/мин	57 ºC
Corsair A50	18 ºC	52 дБ	1900 об/мин	33 ºC	52 дБ	1900 об/мин	60 ºC
Thermaltake Jing	18 °C	44 дБ	850 об/мин	34 °C	49 дБ	1300 об/мин	60 °C
GlacialTech Alaska	18 °C	43 дБ	1150 об/мин	36 °C	51 дБ	1600 об/мин	60 °C
Deepcool Gamer Storm	18 °C	43 дБ	1100 об/мин	35 °C	48 дБ	1600 об/мин	62 °C
Corsair A70	26 °C	56 дБ	1900 об/мин	40 °C	56 дБ	1900 об/мин	65 °C
Deepcool Ice Blade Pro	23 ºC	45 дБ	1200 об/мин	38 ºC	52 дБ	1500 об/мин	64 ºC
AC Freezer 7 Pro Rev. 2	23 °C	47 дБ	1750 об/мин	44 °C	51 дБ	2100 об/мин	77 °C
Corsair H70	27 ºC	60 дБ	1900 об/мин	37 ºC	60 дБ	1900 об/мин	61 ºC
Zalman CNPS9900 Max	27 °C	55 дБ	1600 об/мин	38 °C	58 дБ	1750 об/мин	63 °C
Arctic Cooling Freezer 11 LP	25 ºC	45 дБ	1700 об/мин	51 ºC	49 дБ	1950 об/мин	91 ºC
CoolIT Vantage	26 ºC	60 дБ	2500 об/мин	37 ºC	60 дБ	2500 об/мин	62 ºC
Deepcool Ice Matrix 600	25 °C	46 дБ	1100 об/мин	41 °C	53 дБ	1300 об/мин	69 °C
Titan Hati	26 ºC	46 дБ	1500 об/мин	40 ºC	57 дБ	2450 об/мин	68 ºC
Arctic Cooling Freezer 13	27 ºC	49 дБ	1950 об/мин	41 ºC	53 дБ	2300 об/мин	70 ºC
Noctua NH-C14	26 ºC	52 дБ	1300 об/мин	37 ºC	52 дБ	1300 об/мин	61 ºC
Intel XTS100H	26 ºC	49 дБ	1200 об/мин	42 ºC	64 дБ	2600 об/мин	68 ºC
Zalman CNPS5X SZ	23 ºC	52 дБ	2250 об/мин	38 ºC	57 дБ	2950 об/мин	69 ºC
Thermaltake SlimX3	21 ºC	50 дБ	2700 об/мин	46 ºC	50 дБ	2750 об/мин	99 ºC
Cooler Master Hyper 101	21 ºC	50 дБ	2600 об/мин	38 ºC	57 дБ	3300 об/мин	71 ºC
Antec Kühler H2O 620	19 ºC	52 дБ	1400 об/мин	34 ºC	55 дБ	1400 об/мин	58 ºC
Arctic Cooling Freezer 13 Pro	20 ºC	46 дБ	1100 об/мин	36 ºC	49 дБ	1300 об/мин	62 ºC
GlacialTech Siberia	22 °C	49 дБ	1400 об/мин	34 °C	49 дБ	1400 об/мин	61 °C
Evercool Transformer 3	18 °C	46 дБ	1800 об/мин	33 °C	51 дБ	2250 об/мин	65 °C
Zalman CNPS11X Extreme	20 ºC	51 дБ	1850 об/мин	34 ºC	56 дБ	2050 об/мин	61 ºC
Thermaltake Frio OCK	15 °C	44 дБ	1000 об/мин	27 °C	64 дБ	2200 об/мин	51 °C
Prolimatech Genesis	18 ºC	49 дБ	1050 об/мин	30 ºC	49 дБ	1050 об/мин	54 ºC
Arctic Cooling Freezer XTREME Rev. 2	15 °C	41 дБ	1050 об/мин	32 °C	44 дБ	1400 об/мин	60 °C
NZXT HAVIK 140	16 °C	48 дБ	1250 об/мин	29 °C	49 дБ	1250 об/мин	55 °C
NZXT HAVIK 120	21 °C	55 дБ	1800 об/мин	37 °C	55 дБ	1800 об/мин	66 °C
Zalman CNPS11X Performa	19 °C	44 дБ	1450 об/мин	30 °C	48 дБ	1600 об/мин	57 °C

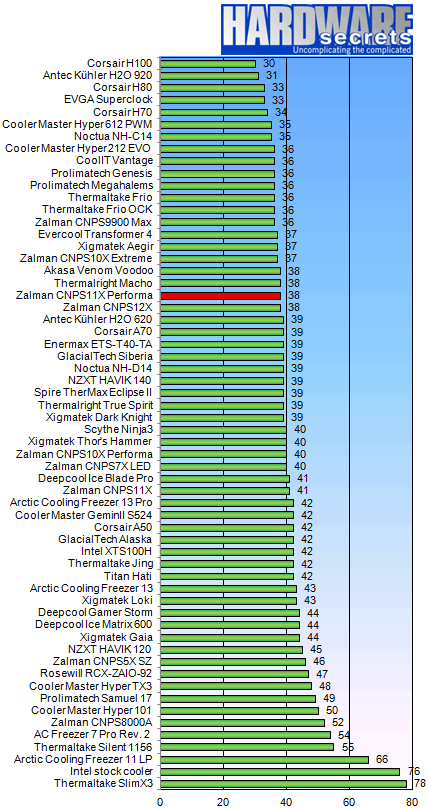

График ниже показывает, насколько ядра процессора горячее воздуха, находящегося за пределами корпуса. Чем меньше разница, тем выше производительность кулера/иной системы охлаждения:











В очередной раз, согласно странной традиции сайта Hardware Secrets, характеристики устройства пишутся не в начале материала (как это, можно сказать, принято повсеместно), а ближе к концу. Итак, спецификации Zalman CNPS11X Performa:





• Совместимость: Socket 775, 1155, 1156, 1366, 2011 и AM3, AM3+, AM2+, AM2, FM1
• Габариты: 135x80x154мм
• Пластины радиатора: алюминиевые
• Основание: прямой контакт медных теплотрубок с крышкой процессора
• Теплотрубки: четыре штуки, диаметр - 6мм
• Вентилятор: 120мм
• Скорость вращения крыльчатки вентиляторов: 1600 оборотов в минуту
• Воздушный поток: Н/Д
• Максимальное энергопотребление: 2.4 ватта
• Уровень шума: 17-26 децибел
• Вес: 450 граммов
• Сайт изготовителя: http://www.zalman.com
• Стоимость: данного кулера нет в продаже в США











Выводы





Эффективность Zalman CNPS11X Performa называются исключительной для кулера с такими габаритами и весом, при этом он отлично смотрится и тихо работает. Странное дело, но по производительности данный кулер обошёл старшего брата CNPS11X Extreme, который массивнее, да и теплотрубок имеет больше на две штуки. Вероятно тут дело в теплотрубках с прямым контактом, технологии, которой Extreme не обладает. Плюс к этому, CNPS11X Performa легче в установке своего более дорогого и крупного родственника, что также является немаловажным фактором.





По совокупности характеристик кулер, как мне кажется, явно тянет на "золото", но получает лишь "серебро":









Автор оригинальной статьи - Rafael Otto Coelho, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Hardware Secrets, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов

Если Вы заметите ошибки, помарки и прочее - дайте мне знать: Ctrl+Enter (Орфус).
