Мои иностранные коллеги с Hardware Secrets опубликовали материал по обновлённому варианту процессорной СВО закрытого типа H60 от компании Corsair.
Нам говорят, что H60 является изделием начального уровня, это вполне очевидно, исходя из "внешности" данной СВО - один 120мм радиатор, один 120мм вентилятор, да водоблок, соединённый с помпой, разумеется есть и шланги, по которым циркулирует жидкость.
Вот в какой коробке поставляется Corsair H60:
Далее нам просто показывают содержимое коробки:
Как видно, есть всё необходимое для крепления СВО H60 на процессоры Intel и AMD. По странной традиции Hardware Secrets, мы узнаем о спецификациях изделия Corsair позже, ближе к концу материала.
Вот сама процессорная СВО H60, как уже было сказано, она закрытого типа, потому разбирать её не стоит.
Тут нам крупным планом показывают радиатор данной СВО.
Крупное фото водоблока с помпой. Изделие начального уровня, на нём нет ни кнопок, ни светодиодов.
Основание водоблока сделано из меди, на него нанесена термопаста.
А это комплектный 120мм вентилятор. Он управляется по методу ШИМ, его более точные спецификации мы узнаем попозже.
Далее нам демонстрируют, буквально в трёх фотографиях, процесс установки СВО на процессор:
Слева на фото изображён механизм установки H60 на процессоры AMD, а справа - на продукцию Intel.
Вот таким вот образом должны быть прикручены винты из комплекта для установки СВО на процессоры Intel.
Далее следует установить водоблок/помпу на процессор, а радиатор с прикреплённым к нему вентилятором, поместить на заднюю стенку. Выглядеть всё это хозяйство должно примерно вот так:
Тест СВО Corsair H60, выводы по итогам тестирования
Далее нам расписывается методика тестирования. Процессор Core i5-2500K (3.3ГГц) разгонялся до 4ГГц с поднятием напряжения до 1.3 вольт, после чего запускалась программа Prime 95 версии 25.11 в режиме In-place Large FFTs, как стресс-тест. После получения результатов, проводилось сравнение с ранее протестированными решениями (каждое из которых использовало термопасту из своего комплекта), как в нагрузке, так и в простое. Температура комнаты, указанная в табличке, снималась посредством цифрового термометра, а за вывод температуры процессора отвечала утилита Speed Fan. Уровень звукового давления снимался с помощью спец.оборудования для измерения шума, с расстояния в 10 сантиметров от вентилятора(ов). Во время замера шума все вентиляторы, кроме тех, что на кулере/СВО были отключены.
Конфигурация тестового стенда
- Процессор: Core i5-2500K
- Материнская плата: ASUS Maximus IV Extreme-Z
- Оперативная память: 6ГБ OCZ (DDR3-1600/PC3-12800), работающая на 1600МГц при таймингах 8-8-8-18
- Накопитель: Seagate Barracuda XT 2 ТБ
- Видеокарта: Point of View GeForce GTX 460 1ГБ
- Разрешение экрана: 1920x1080
- Монитор: Samsung SyncMaster P2470HN
- Блок питания: Seventeam ST-550P-AM
- Корпус: Cooler Master HAF 922
Операционная система
- Windows 7 Home Premium 64 bit SP1
Используемый софт
- Prime95
- SpeedFan
Погрешность
Авторы материала допускают погрешность не более 2o по Цельсию.
Прежде чем перейти к изучению массивной таблички ниже, нужно знать, что все устройства, принявшие участие в тестировании, в простое работали на минимуме оборотов, а в нагрузке - на максимуме. Если вентиляторы СО управлялись по методу PWM, то их не трогали вообще.
Кулер | Комнатная температура |
Уровень шума |
Скорость вращения лопастей вентилятора |
Температура ядра |
Разница температур |
Cooler Master Hyper TX3 | 18 °C | 50 дБ | 2850 об/мин | 69 ºC | 51 °C |
Corsair A70 | 23 °C | 51 дБ | 2000 об/мин | 66 ºC | 43 °C |
Corsair H100 | 26 °C | 62 дБ | 2000 об/мин | 64 ºC | 38 °C |
EVGA Superclock | 26 °C | 57 дБ | 2550 об/мин | 67 ºC | 41 °C |
NZXT HAVIK 140 | 20 °C | 46 дБ | 1250 об/мин | 65 ºC | 45 °C |
Thermalright True Spirit 120 | 26 °C | 42 дБ | 1500 об/мин | 82 °C | 56 °C |
Zalman CNPS12X | 26 °C | 43 дБ | 1200 об/мин | 71 °C | 45 °C |
Zalman CNPS9900 Max | 20 °C | 51 дБ | 1700 об/мин | 62 °C | 42 °C |
Titan Fenrir Siberia Edition | 22 °C | 50 дБ | 2400 об/мин | 65 °C | 43 °C |
SilenX EFZ-120HA5 | 18 °C | 44 дБ | 1500 об/мин | 70 °C | 52 °C |
Noctua NH-L12 | 20 °C | 44 дБ | 1450 об/мин | 70 °C | 50 °C |
Zalman CNPS8900 Extreme | 21 °C | 53 дБ | 2550 об/мин | 71 °C | 50 °C |
Gamer Storm Assassin | 15 °C | 48 дБ | 1450 об/мин | 58 °C | 43 °C |
Deepcool Gammaxx 400 | 15 °C | 44 дБ | 1500 об/мин | 60 °C | 45 °C |
Cooler Master TPC 812 | 23 °C | 51 дБ | 2350 об/мин | 66 °C | 43 °C |
Deepcool Gammaxx 300 | 18 °C | 43 дБ | 1650 об/мин | 74 °C | 56 °C |
Intel stock cooler | 18 °C | 41 дБ | 2000 об/мин | 97 °C | 79 °C |
Xigmatek Praeton | 19 °C | 52 дБ | 2900 об/мин | 83 °C | 64 °C |
Noctua NH-U12P SE2 | 18 °C | 42 дБ | 1300 об/мин | 69 °C | 51 °C |
Deepcool Frostwin | 24 °C | 46 дБ | 1650 об/мин | 78 °C | 54 °C |
Thermaltake Frio Advanced | 13 °C | 56 дБ | 2000 об/мин | 62 °C | 49 °C |
Xigmatek Dark Knight Night Hawk Edition | 9 °C | 48 дБ | 2100 об/мин | 53 °C | 44 °C |
Thermaltake Frio Extreme | 21 °C | 53 дБ | 1750 об/мин | 59 °C | 38 °C |
Noctua NH-U9B SE2 | 12 °C | 44 дБ | 1700 об/мин | 64 °C | 52 °C |
Thermaltake WATER2.0 Pro | 15 °C | 54 дБ | 2000 об/мин | 52 °C | 37 °C |
Deepcool Fiend Shark | 18 °C | 45 дБ | 1500 об/мин | 74 °C | 56 °C |
Arctic Freezer i30 | 13 °C | 42 дБ | 1350 об/мин | 63 °C | 50 °C |
Spire TME III | 8 °C | 46 дБ | 1700 об/мин | 70 °C | 62 °C |
Thermaltake WATER2.0 Performer | 11 °C | 54 дБ | 2000 об/мин | 49 °C | 38 °C |
Arctic Alpine 11 PLUS | 11 °C | 45 дБ | 2000 об/мин | 82 °C | 71 °C |
be quiet! Dark Rock 2 | 10 °C | 41 дБ | 1300 об/мин | 58 °C | 48 °C |
Phanteks PH-TC14CS | 16 °C | 47 дБ | 1300 об/мин | 58 °C | 42 °C |
Phanteks PH-TC14PE | 16 °C | 48 дБ | 1300 об/мин | 57 °C | 41 °C |
SilverStone HE01 (Q) | 19 °C | 44 дБ | 1150 об/мин | 63 °C | 44 °C |
SilverStone HE01 (P) | 20 °C | 57 дБ | 2050 об/мин | 62 °C | 42 °C |
Thermaltake WATER2.0 Extreme (S) | 17 °C | 44 дБ | 1250 об/мин | 52 °C | 35 °C |
Thermaltake WATER2.0 Extreme (E) | 17 °C | 53 дБ | 1900 об/мин | 50 °C | 33 °C |
Deepcool Neptwin | 11 °C | 46 дБ | 1500 об/мин | 56 °C | 45 °C |
SilverStone HE02 | 19 °C | 49 дБ | 2000 об/мин | 64 °C | 45 °C |
Zalman CNPS9900DF | 23 °C | 45 дБ | 1400 об/мин | 68 °C | 45 °C |
Deepcool ICE BLADE PRO V2.0 | 22 °C | 43 дБ | 1500 об/мин | 67 °C | 45 °C |
Phanteks PH-TC90LS | 24 °C | 47 дБ | 2600 об/мин | 95 °C | 71 °C |
Rosewill AIOLOS | 20 °C | 40 дБ | 1600 об/мин | 94 °C | 74 °C |
Corsair H60 | 20 °C | 49 дБ | 2000 об/мин | 64 °C | 44 °C |

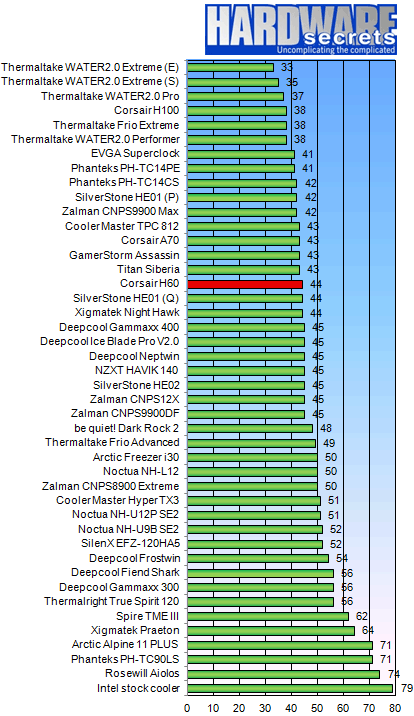

График ниже показывает, насколько ядра процессора горячее воздуха, находящегося за пределами корпуса. Чем меньше разница, тем выше производительность кулера/иной системы охлаждения:
В графике ниже показан уровень шума от кулера:
В очередной раз, согласно странной традиции сайта Hardware Secrets, характеристики устройства пишутся не в начале материала (как это, можно сказать, принято повсеместно), а ближе к концу. Итак, спецификации Corsair H60:
- Совместимость: LGA1155, LGA1156, LGA1366, LGA2011, AM2, AM2+, AM3, AM3+ и FM1
- Габариты: 152x120x27мм
- Пластины радиатора: алюминиевые
- Основание: медное
- Теплотрубки: отсутствуют
- Вентилятор: 120мм
- Скорость вращения крыльчатки вентиляторов: 2000 оборотов в минуту
- Воздушный поток: 54 кубических фута в минуту
- Максимальное энергопотребление: данные отсутствуют
- Уровень шума: 30.85 децибел
- Вес: 1200 граммов
- Сайт изготовителя: http://www.corsair.com
- Стоимость: 75 долларов США (по данным производителя - $79.99)
Выводы
Процессорную СВО Corsair H60 называют отличным выбором для тех, кто только начинает знакомство с миром систем жидкостного охлаждения. Она проста в установке и влезет практически в любой корпус. В плане производительности она находится на уровне равных по стоимости воздушных кулеров класса High-end.
По совокупности характеристик H60 получает "серебро":
Автор оригинальной статьи - Rafael Otto Coelho, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Hardware Secrets, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов
