Ещё один обзор видеокарты MSI N580GTX Lightning Xtreme Edition

01.06.2011 19:00 Slayer Moon
Печать
Нравится

Вы не поверите, но сегодня я снова предлагаю Вашему вниманию пересказ обзора видеокарты MSI N580GTX Lightning Xtreme Edition, на этот раз источник материала - Guru3D. Не подумайте, что я разленился сверх меры, просто из-за невероятного количества новостей с Computex 2011, у меня не хватило времени поработать с другим материалом.











Нам предлагают посмотреть на характеристики рассматриваемой видеокарты, к слову - точно такие же, как мы уже видели у вышедшей ранее GTX 580 Lightning:



Графическая карта
GeForce GTX 580 GeForce GTX 580 Lightning Extreme Edition
Тех.процесс производства 40нм 40нм
Количество CUDA ядер 512 512
Потоковые мультипроцессоры 16 16
Текстурные юниты 64 64
ROPы 48 48
Частота графического ядра 772 МГц 832 МГц
Частота шейдерного домена 1544 МГц 1664 МГц
Частота памяти 1000 МГц / 4000 МГц 1050 МГц / 4200 МГц
Объём видеопамяти 1536 МБ 3ГБ
Интерфейс памяти 384-бит 384-бит
Пропускная способность памяти 192 ГБ/с 200 ГБ/с
Количество и тип коннекторов питания 1x6-пин, 1x8-пин 2x8-пин
TDP 244 Ватта 260 Ватт
Рекомендуемый блок питания 600 Ватт 600 Ватт
Максимальная допустимая рабочая температура 97 градусов по Цельсию 97 градусов по Цельсию





Комментарии излишни, я думаю. Давайте теперь полюбуемся на фотографии упаковки изделия и самой видеокарты. Для тех, кто читал предыдущий обзор этой видеокарты от TweakTown, следующую часть материала можно пропустить (хотя фотографии у Гуру3Д не в пример лучше, чем у ТТ).





Обзор MSI N580GTX Lightning Xtreme Edition



С коробкой всё понятно, смотрим дальше.







Обзор MSI N580GTX Lightning Xtreme Edition



Что не удивительно, видеокарта, попавшая на тесты к Гуру3Д, точно такая же внешне, как та, что побывала у TT.







Обзор MSI N580GTX Lightning Xtreme Edition



Набор поставки идентичен - инструкции (подробная и краткая), диск с драйверами, особо длинные мостики SLI, переходники питания и адаптер DVI>D-Sub/VGA. Традиционно для серии Lightning, в коробку с видяшкой не забыли положить и кабели для безопасного замера напряжения с карты.







Обзор MSI N580GTX Lightning Xtreme Edition



Тут нам напоминают, что кулер на видеокарте - всем известный Twin Frozr III, а объём видеопамяти у новинки увеличен в 2 раза по сравнению с эталонной GTX 580 (да и обычным Lightning) и составляет 3ГБ GDDR5.







Обзор MSI N580GTX Lightning Xtreme Edition



Видеокарта длиной 27 сантиметров, печатная плата является копией той, что мы видели у 1.5ГБ Lightning варианта графического адаптера.









Обзор MSI N580GTX Lightning Xtreme Edition



SLI коннекторы крупным планом, для чего они нужны, я думаю Вы знаете.









Обзор MSI N580GTX Lightning Xtreme Edition



Переключатели, доступ к которым простым юзерам (не оверклокерам-экстремалам) противопоказан. В правой части фотографии можно рассмотреть рычажог смены BIOS, он даёт доступ к стандартным частотным и прочим настройкам видеокарты (профиль 2), а также пользовательским (профиль 1).









Обзор MSI N580GTX Lightning Xtreme Edition



На этой фотографии хорошо видны знакомые нам по многим другим видеокартам, твердотельные конденсаторы NEC Proadlizer.









Обзор MSI N580GTX Lightning Xtreme Edition



Светодиоды активности видеокарты, всего их 12 штук.









Обзор MSI N580GTX Lightning Xtreme Edition



Обзор MSI N580GTX Lightning Xtreme Edition



Показан процесс замера напряжения через мультиметр с помощью тех спец.кабелей из комплекта видеокарты, о которых я писал выше.









Обзор MSI N580GTX Lightning Xtreme Edition



На фотке выше виден процесс изменения цвета вентиляторов видеокарты. Когда карточка работает в не напряжном режиме, "карлсоны" голубого цвета, но когда температура начинает подниматься, они становятся белыми.









Обзор MSI N580GTX Lightning Xtreme Edition



Система охлаждения MSI N580GTX Lightning Xtreme Edition выдувает не весь нагретый воздух за пределы корпуса ПК, часть остаётся внутри, потому для такой видеокарты Guru3D рекомендуют запастись приличным шасси с добротной вентиляцией.







Кто читал один из предыдущих обзоров от Гуру3Д, тем под спойлер можно не заглядывать

Далее наше внимание заостряют не на новинке, а на изменениях, что произошли в драйверах:





Говорится, что в свежих драйверах осуществлена автоматическая загрузка и установка SLI и АА-профилей, довольно полезная штука. Обновление профилей 3D Vision будет реализовано в одном из будущих релизов "дров". Скачать драйверы (в том числе и с Торрента!) с поддержкой всех этих наворотов Вы можете вот тут.



Гуру3Д рекомендуют включить эту полезную фичу и пользоваться сим благом цивилизации Wink







Энергопотребление/температурный режим/уровень шума









Энергопотребление видеокарты MSI GeForce GTX 580 Lightning Xtreme Edition



1. Система в режиме простоя потребляет = 174 ватта

2. Система с видеокартой в режиме полной нагрузки кушает = 388 ватт

3. Получившаяся разница = 207 ватт

4. Добавим среднее энергопотребление карты в режиме простоя ~ 20 ватт

5. И получаем энергопотребление в нагрузке = ~ 234 ватта







Интересно будет посмотреть на энергопотребление новинки от MSI по сравнению с более старой версией Lightning:



Энергопотребление MSI GeForce GTX 580 Lightning Xtreme Edition



Обе "Молнии" показывают примерно равную жадность до электроэнергии, родственники - что с них взять?





Для MSI GeForce GTX 580 Lightning Xtreme Edition Гуру3Д рекомендуют обзавестись БП мощностью не менее 600 ватт. Плюс 100 ватт, если ПК с этой (или ей подобной) карточкой будет разгоняться.











Уровень шума, издаваемый системой охлаждения видеокарты MSI GeForce GTX 580 Lightning Xtreme Edition





И тут (и далее) мне особенно интересна будет разница в показателях между старой и новой (назовём их условно так) версиями N580GTX Lightning.



Шум MSI GeForce GTX 580 Lightning Xtreme Edition



Xtreme Edition шумит на самую малость больше, чем обычный Lightning, а как дела обстоят в нагрузке?







Шум MSI GeForce GTX 580 Lightning Xtreme Edition



Порадуемся за новинку - точно такой же результат, как у менее нового "Лайтнинга". Я, признаться, думал что в нагрузке шум от Xtreme Edition будет выше.











Температурный режим





И вновь я предлагаю сравнить Lightning с его Xtreme Edition вариантом, поглядим как греются карточки в простое:



Температуры MSI GeForce GTX 580 Lightning Xtreme Edition



Новинка на 2 градуса по Цельсию горячее "ветерана".







Температуры MSI GeForce GTX 580 Lightning Xtreme Edition



В нагрузке дела обстоят таким же образом, всего 2 градуса разницы между решениями. Судя по графикам, кулеры обеих видеокарт можно выкрутить в меньшую сторону, сделав "Молнии" практически бесшумными, но проиграв градусов 10-15 (что совершенно не повредит общей картине).







Конфигурация тестового стенда и используемые игры





Материнская плата - MSI X58 Big Bang XPower

Процессор - Core i7 965 @ 3750 МГц

Видеокарта - MSI N580GTX Lightning Xtreme Edition

Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц

Блок питания - 1200 ватт

Монитор - Dell 3007WFP - разрешение до 2560x1600

Операционная система - Windows 7 х64

DirectX 9/10/11 End User Runtime (самые последние версии)

NVIDIA GeForce 275.27





Игры и синтетические тесты:







DX9: Call of Duty: Modern Warfare 2



Производительность MSI GeForce GTX 580 Lightning Xtreme Edition





Тестирование проводилось на следующих настройках:

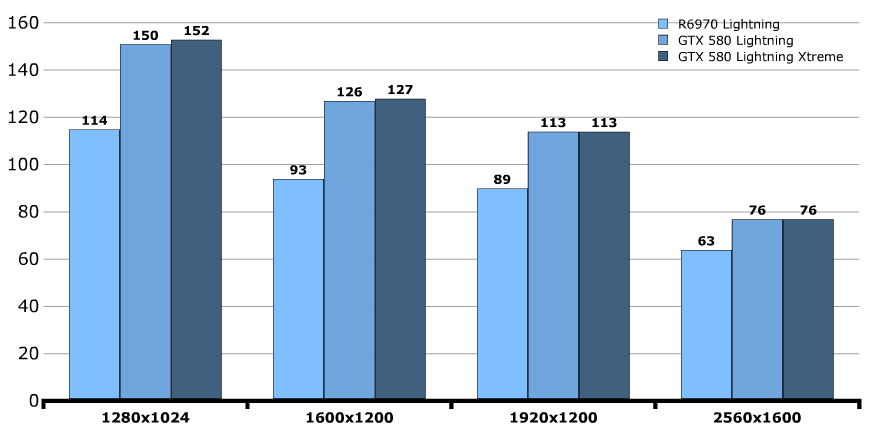

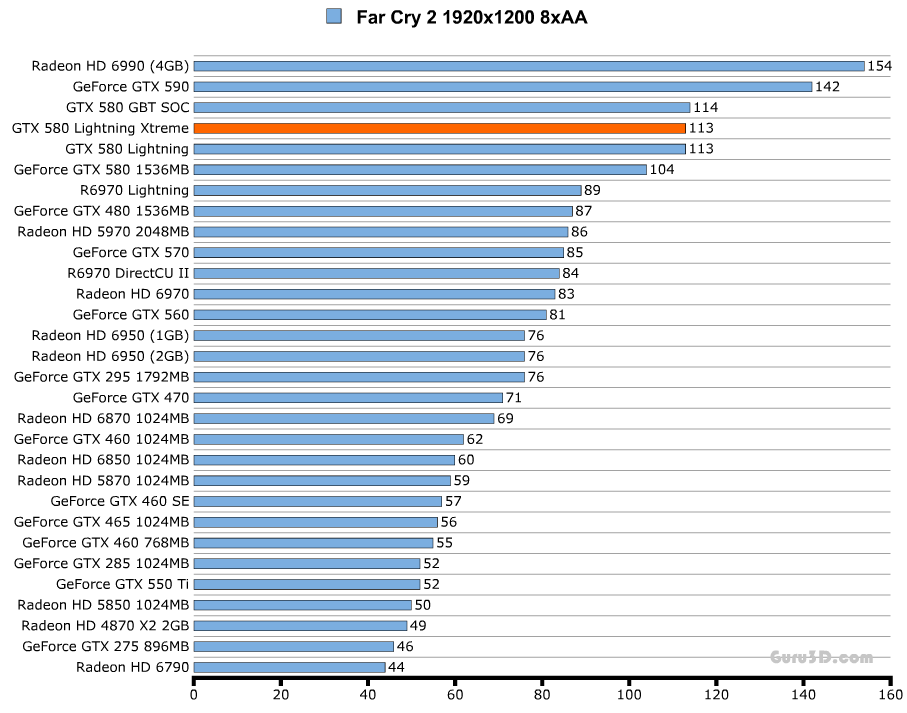

DX10: Far Cry 2





Производительность MSI GeForce GTX 580 Lightning Xtreme Edition





Тестирование проводилось на следующих настройках:

  • Уровень - Ranch Small
  • Высококачественный DX10 режим
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация













DX10: Anno 1404 - Dawn of Discovery




Производительность MSI GeForce GTX 580 Lightning Xtreme Edition



Тестирование проводилось на следующих настройках:

  • DirectX 10
  • 4x Антиалиасинг
  • Все настройки на максимум
  • Игра велась в режиме кампании, были построены три острова с большими городами

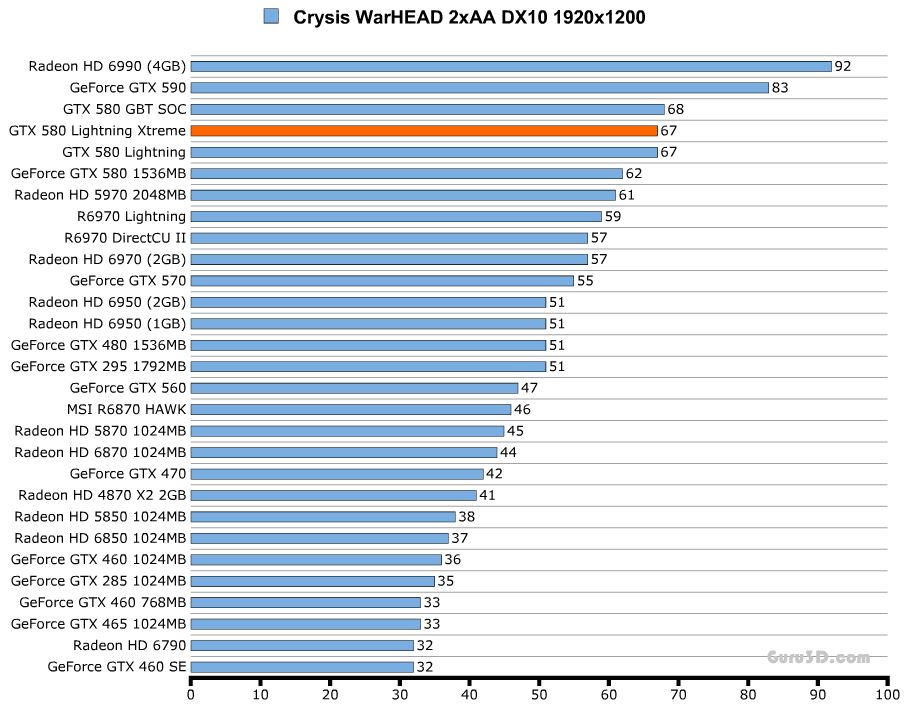

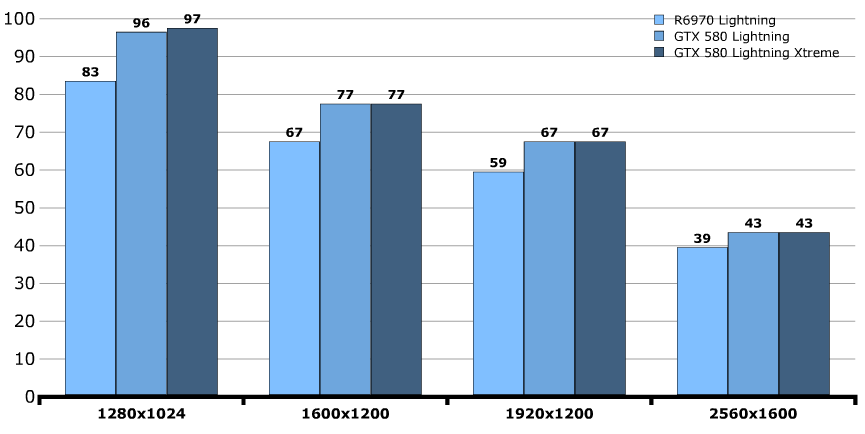

DX10: Crysis WARHEAD




Производительность MSI GeForce GTX 580 Lightning Xtreme Edition



Тестирование проводилось на следующих настройках:

  • Уровень - AМБush
  • DX10
  • Антиалиасинг 2x MSAA
  • Качество графики, выставленное в игре - Геймер

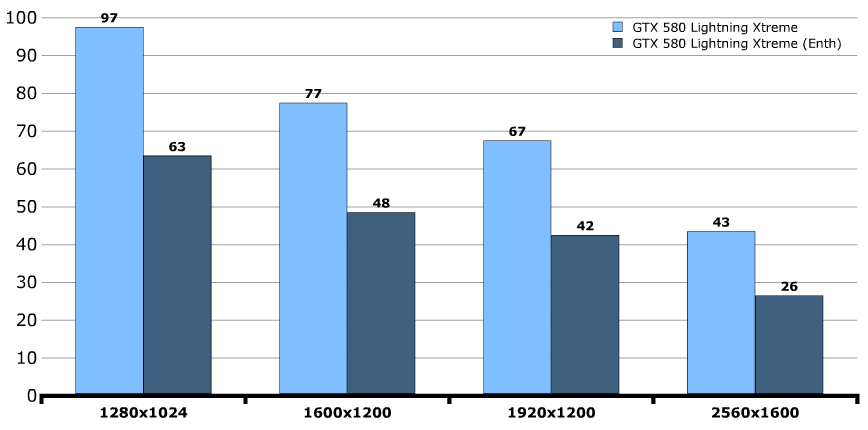

Вот график, демонстрирующий то, как ведёт себя новое творение MSI в режиме игры Enthusiast при тех же настройках графики, что и выше:









DX10: 3DMark Vantage




Производительность MSI GeForce GTX 580 Lightning Xtreme Edition



Как ясно из таблицы - тестирование в Вантаже происходило на пресете Performance.







Ранее, P-тестированием всё и ограничивалось, но теперь Гилберт проводит ещё и тест чисто по GPU, как наиболее правильный по его мнению:









DX11: Metro 2033




Производительность MSI GeForce GTX 580 Lightning Xtreme Edition



Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен.









DX11: Colin McRae Dirt 2




Производительность MSI GeForce GTX 580 Lightning Xtreme Edition



Тестирование проводилось на следующих настройках:

  • Baja Iron курс 1
  • DirectX 11
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум









DX11: Battlefield Bad Company 2






Производительность MSI GeForce GTX 580 Lightning Xtreme Edition





Тестирование проводилось на следующих настройках:

  • Уровень Upriver
  • DirectX 11
  • 8x Multi-sample Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум











DX11: Aliens Versus Predator







Тестирование проводилось на следующих настройках:


  • DirectX 11 (Full)
  • 4x Антиалиасинг
  • 16х Анизотропная фильтрация
  • SSAO включено
  • Все настройки на максимум













DX11: Lost Planet 2







Тестирование проводилось на следующих настройках:


  • DirectX 11 (Full)
  • 8x MS Антиалиасинг
  • 16х Анизотропная фильтрация
  • Тест номер 2 (B)
  • Все настройки на максимум









DX11: 3DMark 11



Да, это новый 3ДМарк, интересно будет посмотреть на то, как выступят в нём различные DX11 видеокарты.



Производительность MSI GeForce GTX 580 Lightning Xtreme Edition



Тест проходил на пресете Performance.




Результаты разгона видеокарты MSI GeForce GTX 580 Lightning Xtreme Edition




Посмотрим, удастся ли Xtreme Edition одержать победу над Lightning в плане разгона, напомню что у последней с поднятием напряжения на ядре до 1.2 вольт получился результат в 950/1900/4600МГц:



Частоты референсной карты GeForce GTX 580 (в МГц) Частоты MSI GeForce GTX 580 Lightning Xtreme Edition в номинале (в МГц) Частоты MSI GeForce GTX 580 Lightning Xtreme Edition в разгоне (в МГц)
Ядро: 810 832 961
Шейдеры: 1620 1664 1922
Видеопамять: 4008 4280 4600



Гнали карточку при помощи утилиты MSI Afterburner. Как видно, Xtreme Edition погнался несколько лучше своего собрата, хотя такое преимущество легко можно списать на удачность попавшегося в руки Гуру3Д экземпляра. Кстати, у коллег с TweakTown эта же карточка погналась до 980/1960/5140МГц.







Теперь пришло время сравнения производительности разогнанной MSI GeForce GTX 580 Lightning Xtreme Edition с ею же, но на частотах по умолчанию. Как всегда, для этих целей отведено три бенчмарка - две игры и синтетический тест. Первой в списке игрушек идёт Call of Duty: Modern Warfare 2 (4xAA, 16xAF):



Разгон MSI GeForce GTX 580 Lightning Xtreme Edition









А вот результат в Battlefield Bad Company 2 (8xAA, 16xAF):











3DMark 11 замыкает список тестов:





Неплохой рост FPS, камрады. Единственное, что огорчает - так это сильно возрастающий от поднятия напряжения на ядре (гнали при 1.2V), шум от системы охлаждения видеокарты.




Выводы





Автор признаётся, что писать обзор N580GTX Lightning Xtreme Edition было практически тем же самым, что работать с обычной версией Lightning на базе одноядерного ТОПа Nvidia. Различий между решениями очень мало, "фича" со сменой цвета у вентиляторов с ростом температуры видеокарты забавная, но не более, а вот функция самоочистки вентиляторов от пыли (в первые 30 секунд после включения ПК, вентиляторы видеокарты вертятся в обратную сторону) куда более полезна, но тоже не ахти что. Частоты у двух "Молний" идентичны, единственным существенным отличием одной карты от другой является наличие 3ГБ памяти у Xtreme Edition.



Но есть ли реальная польза от такого количества памяти? По мнению Гилберта, нет. Он основывается на том, что для игры в разрешении 1920х1200 хватает и 1.5ГБ, а чтобы задействовать все 3, нужно либо ставить немыслимые настройки (сглаживание) в играх, либо сооружать конфигурацию Sorround Vision, а тут без SLI уже не обойтись. Смысл в покупке видеокарты с 3ГБ есть, если человек приобретает ПК на года эдак 3, т.е. с запасом, ведь в будущем наверняка появятся игры, которым 1.5ГБ - что слону дробина.





Обозреватель напоминает, что как и обычный Lightning, рассматриваемая новинка является самой быстрой версией GTX 580 из всех существующих.



Обзор MSI N580GTX Lightning Xtreme Edition



Про работу Twin Frozr III автор не может сказать ничего плохого, если не повышать частоты/напряжение видеокарты, систему охлаждения едва слышно. В разгоне карточка себя раскрывает очень неплохо, но сильно увеличивающийся после повышения напряжения на ядре шум от кулера, портит всю картину.







В итоге, карточку награждают самым главным знаком отличия на Guru3D:





























p.s. Если кто ещё не видел всего разнообразия 580-х "Джифорсов", обязательно загляните на страничку постоянно обновляемой Армады.









Автор оригинальной статьи - Hilbert Hagedoorn, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Guru3D, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
