Холодное решение. VGA-кулер от GELID Solutions - ICY Vision

21.12.2010 20:00 RKR
Печать
Нравится
SocButtons v1.5

Уже наступила зима, время идет своим чередом…



Списки альтернативных систем охлаждения для видеоадаптеров потихоньку, с каждым последующим днем, продолжают пополняться...



В данной статье-обзоре будет рассмотрена СО от компании GELID Solutions - ICY VISION Rev.2 (GC-VGA02-01).













Ряды производителей VGA-кулеров пополняются. Самая первая система активного воздушного охлаждения для видеокарт, от упомянутой выше компании GELID, была анонсирована в июне 2010 года. В данной, новой, ревизии список совместимости стал более широким, чем в ранее выпущенной. Сильных, кардинальных отличий 2-ая версия этой СО не претерпела. Забегая вперед, расскажу в чём отличие - добавились отверстия в крепежной пластине, что собственно и позволило расширить производителю список совместимости и включить в него карты Нвидиа GTX 460\570\580 и GTS450, ну и AMД HD 6850/6870, а с не давних пор, возможно еще и 6950\6970, так как межцентровое расстояние не изменилось, по сравнению с предыдущей серией, что позволяет безболезненно "переехать" с одной видеокарты на другую. Сочетание этих качество очень редко встречается в одном продукте, что и делает ICY VISION, бесспорно, универсальным решением.












Упаковка

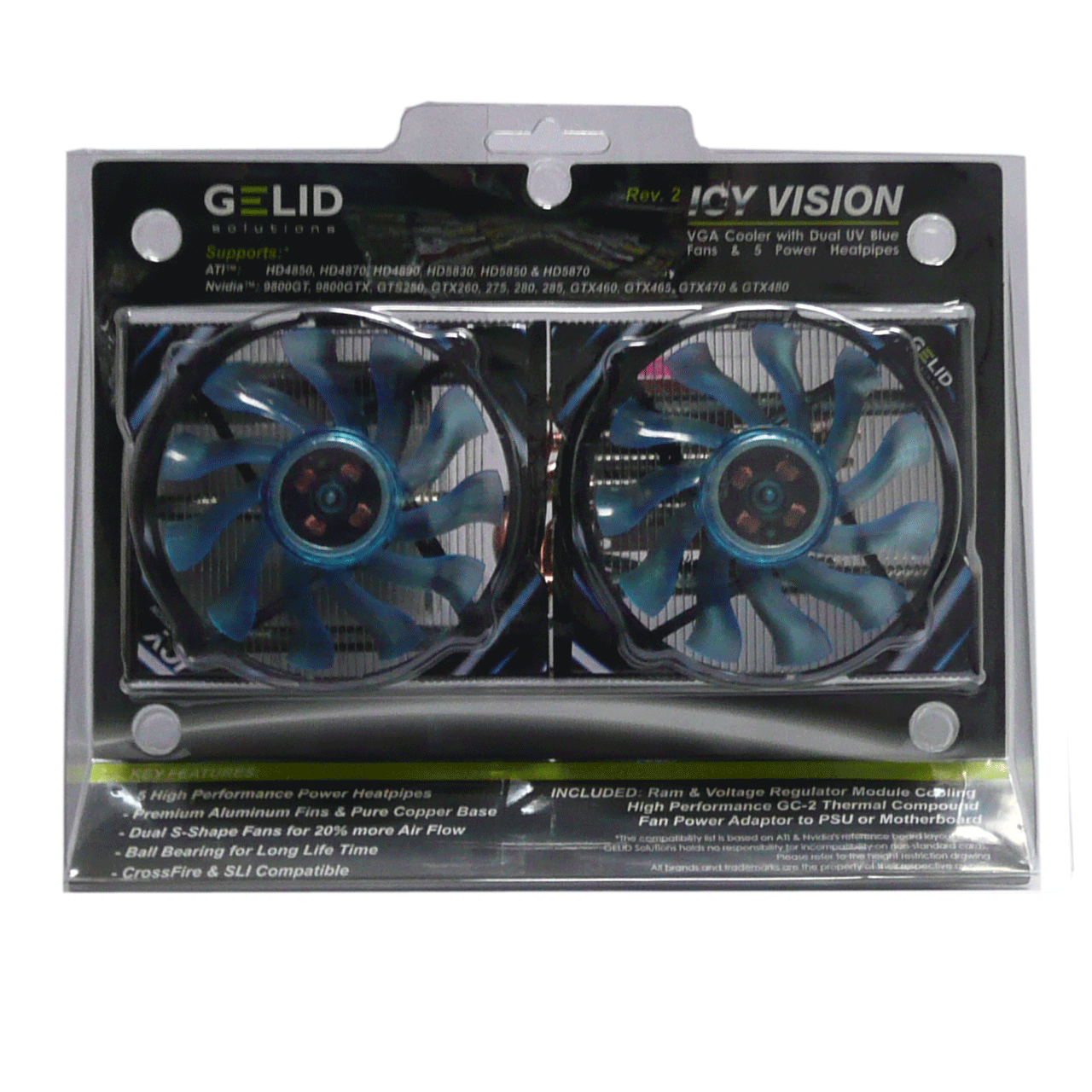

Знакомый внешний вид, не правда ли? Кулер находится внутри прозрачной пластиковой упаковки. В ней сделаны ниши, в которых размещены следующие прибамбасы: радиатор для модулей регулирования напряжением (VRM) для карт Radeon HD 5800, радиатор для карт серии GTX 2хх, крепежная пластина с вложенным цветным вкладышем, где преимущественно преобладают зелёно-черные тона. В верхней части упаковки перечислена совместимость с видяшками:




В нижней части перечислены основные характеристики, плюс кратко изложен список вложений, с которыми мы ознакомимся подробно чуть позже.

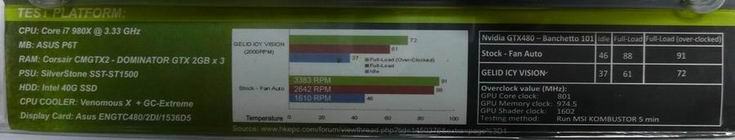

На обратной стороне упаковки, приведена стендовая конфигурация, на которой был осуществлен небольшой тест для сравнения со стоковым охлаждением, установленный взамен Icy Vision на эталонной видеокарте от компании Nvidia (GTX480)











Комплектация





Извлекаем «внутренности» из упаковки и с интересом смотрим, что же припас производитель конечного потребителя.

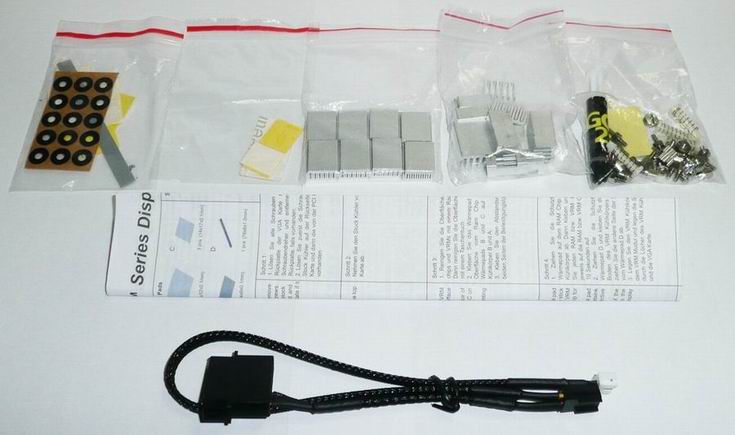

Что у нас тут? Четыре пакетика, переходник, инструкция:

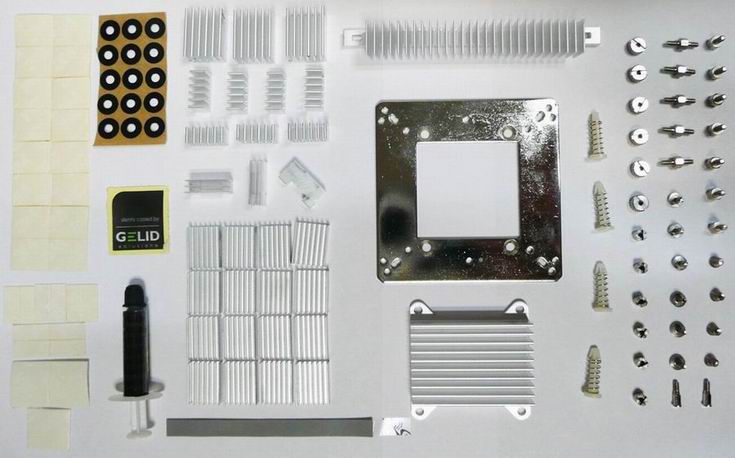

Вытаскиваем из пакетиков содержимое… Изучаем:

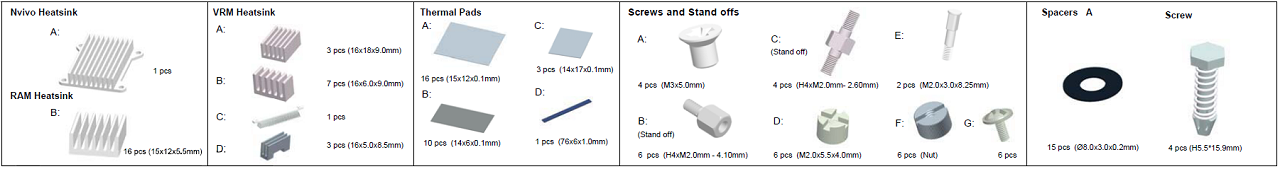

Комплектация (также указано количество аксессуаров):




Достаточно широкий выбор всевозможных радиаторов, диэлектрических шайб, винтиков и гаечек.










Описание и характеристики



Кулер представляет собой медное основание (35,5х34мм) с пятью припаянными к нему 6мм тепловыми трубками, разнесенными в двух направлениях (влево и право). Радиатор состоит из двух секций, расстояние между ними ~20 мм. Для изготовления 85 пластин, составляющих большую часть радиатора, использован высококачественный алюминий. В первой секции две ТТ на которую напрессовано 46 пластин, во второй - три трубки и на ней 39 рёбер.



Пластины имеют размер 21 х 90мм и толщину 0,5мм, межрёберное расстояние - 2мм.



На радиатор установлены два съемных 92мм S-Shape UV Blue Fan вентилятора, работающих в диапазоне от 900 до 2000 оборотов в минуту.







На прилагаемом переходнике имеются (слева на право): молекс, стандартные 3-х пиновый и 4-х пиновые коннекторы (для осуществления подключения к видяшке).







Хочу сразу огорчить Frown Дело в том, что при подключении к видеокарте вентиляторов (предустановленных на самом радиаторе, т.е. комплектных) их работа не будет осуществляться по методу широтно-импульсной модуляцией (ШИМ), то есть постоянное количество оборотов в минуту будет равно максимуму (2000 RPM). С помощью соответствующих программ регуляции, 92мм "карлсоны" ни как не управляются, так как из имеющихся четырех контактов, подключено только три.







Через молекс, контроль скорости тоже отсутствует, что естественно. Дабы обойтись малой кровью, остается один разъем: 3-х пиновый. Его можно подключить к контроллеру оборотов (реобасу), если таковой имеется, что собственно и было мной сделано для осуществления регуляции соответствующих оборотов для тестирования. Также, можно подключить 3-х пиновый коннектор к материнской плате.





В мануале подробно расписана пошаговая установка VGA-кулера для карт AMD и Nvidia. Вот те самые инструкции (обе кликабельны), первая для ATI, вторая - для Nvidia:











На подошве выраженные следы фрезерной обработки, основание не идеальное, но достаточно ровное:









Отражение не чисто зеркальное, но тем не менее, присутствует:







Технические характеристики:





Производитель утверждает, что конструкция кулера позволяет передавать и рассеивать тепло от GPU самым эффективным методом, если сравнивать это решение с другими СО того же класса. Плюс к этому, радиатор и два 92-мм вентилятора с 11 лопастями в S-образной форме, способны генерировать на 20% больше вывода дополнительных потоков воздуха, чем традиционные вентиляторы. В "крутиляторах" продукта GELID используется высококачественный шарикоподшипник для обеспечения длительного срока службы в условиях высоких температур.



Проходящий воздушный поток через ребра радиатора, как бы ударяется об печатную плату, а корпусный вентиляторов уже выводит горячий воздух из корпуса.




Установка на видеокарту



Установка на GTX 470\480\470\580





Перед установкой рамки на основание, берется:





Прикручивается всё это добро в соответствии с межцентровым расстоянием, которое указано на схеме по инструкции ниже:





На GTX470 мной не использовались радиаторы, идущие в комплекте с Icy Vision. На чипы памяти, а также для силовых элементов, был изготовлен радиатор и именно он был установлен на карту (фото ниже).







Установка на GTX 460


На 460 используются те же винтики, что и для 470-го "Джифорса". Впрочем, эта ситуация повторяется для всех карт Nvidia в данном материале.





На схеме отмечены красными кружочками места, где располагаются отверстия для крепежа и то, как возможно установить кулер с помощью 4 или 6 винтов на печатную плату карты.



Снова следуем инструкции.



Более подробная установка будет чуть ниже.









Установка на HD 5850\5870


На 5*** серии используются уже другие винты:







На чипы памяти, так же, как и на GTX 470, штатные радиаторы не устанавливались.





На модулях регулирования напряжения (VRM) использовался Thermalright VRM-R3







По инструкции, для наглядного примера, радиаторы устанавливались на «память» и силовые элементы на GTX 460.










Тестовые приложения


Все тесты производились в закрытом помещении, площадью 20 квадратных метров, при комнатной температуре 25-26 градусов по Цельсию.





Процессор работал на частоте 4000 МГц при напряжении 1.45 вольт. HT - 2670МГц, NB - 2670 МГц, другие изменения BIOS не производились, все остальные настройки находились в автоматическом режиме.







Тестирование происходило в 3DMark06 вот с такими параметрами:







Выставлялось разрешение экрана 1920 на 1080 точек, 16-ти кратная анизотропная фильтрация, каждый тест составлял 15 проходов Firefly Forest (около 16-ти минут).





Мониторинг осуществлялся программой GPU-Z 0.4.7







GPU и VRM прогревались FurMark 1.8.2



Настройки FurMark 1.8.2








Разгон и частичный мониторинг осуществлялся с помощью MSI Afterburner 2.0.0














Конфигурация тестового стенда



В корпус были внесены небольшие изменения и добавления:



Снят с боковой крышки 230мм вентилятор, в дно корпуса установлен 140мм.



Корпус: Cooler Master HAF 932;

Блок питания: Zalman ZM1000-HP 1000 Вт;

Материнская плата: ASUS Crosshair IV Formula BIOS 1102;

Процессор: AMD Phenom II X6 Thuban 1055T @4000Мгц, напряжение 1,45 В, HT 2600МГц, NB 2600МГц



Видео:



Драйверы:



Процессорная СО: Cooler Master 212 plus;

Оперативная память: 8192МБ - (2x2048МБ) PC3-14400 1800МГцz DDR3 DIMM OCZ SLI-Ready 8-8-8-27 [OCZ3N1800SR4GK] 1.8 вольт; (2x2048МБ) 1600МГц DDR3 DIMM OCZ Platinum 7-7-7-24 1.7 вольт, в авторежиме работающая @1600 МГц при таймингах 9-9-9-24 и напруге 1.7 вольт;

Реобас: Scythe Kaze Master PRO KM03-BK 5.25”;

HDD: Western Digital Caviar Blue 500Gb 7200rpm, 16Mb, (WD5000AAKS);

Монитор: ACER X243 HQ 24” 1920 X 1080;

ОС: Windows 7 Ultimate 64-бит;





Видеокарты

Сверху-вниз:













Габариты видеокарт до смены штатной турбины и уже с установленным Icy Vision:







Тестирование




Установленные внутри корпусные вентиляторы во всех производимых тестах постоянно работали:





Тесты проводились при работе установленных внутри корпуса вентиляторов (подключённых к регулятору оборотов (реобасу)).









Режимы работы видеокарт во время тестов:



Референс:



На VGA-кулере вентиляторы выставлялись с помощью реобаса на следующую скорость вращения:



Ниже приведена таблица соотношения уровня шума стоковых турбин с двумя 92мм вентиляторами из комплекта Icy Vision.







Табличка была сделана для того, чтобы обладатели референсных карточек смогли сравнить уровень шума их систем охлаждения с издаваемым теми вентиляторами, что идут в комплекте Icy Vision.







Рабочие частоты на которых производилось тестирование на видеокартах:



Между тестами, для приведения видеокарт к первоначальным температурам, вращение вентиляторов в 2Д режиме выставлялось на максимальное количество оборотов. Это своеобразное экспресс-охлаждение длилось 10 минут.



На картах NVidia данные о температурах при мониторинге VRM отсутствуют.



Для графиков по температурам на VRM (для HD 5850) был сформирован среднеарифметический показатель (VDDC Phase#1+ VDDC Phase#2+ VDDC Phase#3)/ 3 и округлялся до ближайшего целого значения.





Тест №1













Тест №2











Тест №3


В этой части проводился тест с целью выяснить, насколько t-паста из комплекта (GC-2), лучше или хуже MX-2, которая использовалась во всех тестах. В шприце-тюбике небольшое кол-во пасты, которого хватает на одно применение, поэтому испытание будет коротким, зато по максимуму. Для выяснения эффективности пасты, использовалась карта GeForce GTX 460. GPU прогревался FurMark, видяшка работала как на номинальных частотах, так и на повышенных. Настройки такие же, как и во всех предшествующих тестах (смотри таблицу "Рабочие частоты на которых производилось тестирование на видеокартах").







В режиме 2D (простой)





Gelid GC-2







Arctic MX-2









GPU 675 Мгц., Shader 1350 Мгц., GDDR5 1800 Мгц.(3600)





Gelid GC-2







Arctic MX-2









GPU 850 Мгц., Shader 1700 Мгц., GDDR5 2000 Мгц.(4000)





Gelid GC-2







Arctic MX-2





GC-2 ничем не уступает Arctic MX-2, можно смело применять. Весьма радует тот факт, что не придется докупать более качественную термопасту, т.е. получается небольшая экономия денежных знаков.














Подведение итогов














Как можно увидеть из общих графиков трёх протестированных карт, самый «горячий» нрав у GTX 470 (впрочем, этот самый "нрав" был успешно «укрощён» использованной в тестах СО). Что касается GTX 460 и HD 5850, при использовании VGA-кулера наблюдается паритет. Правда, нужно учитывать, что на 5850 «разгон» был по тактовым частотам выше, чем на 460-ой. Конечно, дискуссию по поводу отличий карточек и всего остального можно развести до бесконечности, да и сравнивать одно с другим будет не совсем правильно. Искренне надеюсь, что вы меня поняли, уважаемые читатели!



ICY Vision показал свою «состоятельность». Ему оказались по плечу все испытуемые, у которых свой неповторимый «характер», требующий индивидуального подхода. К сожалению, при малых оборотах (900 RPM), не удалось пройти FurMark на картах от Nvidia. У меня возникло предположение на тему, что же могли послужить этому причиной - казус происходит из-за не полного закрытия «подошвой» крышки GPU, это отчетливо можно увидеть на фото (в тесте №2). Также, воздушному потоку препятствует планка крепящаяся к основанию, которая, в свою очередь, держит всю конструкцию на видеоплате. Она не дает воздушному потоку, после прохождения сквозь рёбра радиатора, обдуть не закрываемые края крышки графического процессора. Всем нужно понимать, что это - лишь предположение, которое не может служить окончательным моим умозаключением. Иными словами я выражаю своё ИМХО.








Заключение




Плюсы:



Минусы:








Выводы


Со всеми плюсами и минусами данного продукта, возникает вопрос - может ли протестированный кулер быть внесен в список VGA-кулеров «супер» класса? Бесспорно, да! Его универсальность кладет на лопатки конкурентов! К примеру - знакомый нам Spitfire, можно лишь условно назвать универсальным, так как комплект крепления для карт NVidia, нужно приобретать отдельно, а это несет за собой дополнительные расходы. Что касается Icy Vision, то он обладает всеми актуальными и необходимыми креплениями для уже существующих карт, в том числе вышедших совсем недавно. Можно безболезненно, т.е. без лишней головной боли, "переезжать" с одной видяхи на другую, не заморачиваясь по вопросу совместимости карт и кулера. С небольшим опытом в конструировании систем охлаждения для видеокарт, у Gelid Solutions, получился весьма удачный и качественный продукт в лице Icy Vision!



Данный продукт можно смело рекомендовать к приобретению!



Конечно же, выбор остается за вами, уважаемые читатели!








Дополнительно




Для более детального ознакомления с работой видеокарт при тестировании данного VGA-кулера, к вашему вниманию следующие таблички:







Компьютерный ресурс "у SM" выражает благодарность компании 3Logic и лично Марине Ивановой за предоставленную, для тестирования и различных надругательств (шучу-шучу), видеокарту PoV GeForce GTX 470 EXO Extreme Overclock Edition.







Автор - Константин Р. ака RKR

Горемыка-редактор - Slayer Moon
