Коллеги с ресурса TweakTown опубликовали у себя обзор и тест кулера для процессоров CNPS9900DF от южнокорейской компании Zalman. Спешу поделиться со всеми моим пересказом данного материала.

























Прежде чем приступить к осмотрю галереи, я напомню всем спецификации этого кулера: габариты изделия составляют 140х100х154мм, весит система охлаждения 850 граммов. Предназначен кулер для процессоров AMD (AM2/AM2+/AM3/AM3+/FM1) и Intel (LGA775/1155/1156/1366/2011), с охлаждением "камушков" справиться теоретически должен достойно, в том числе и хорошо разогнанных.



CNPS9900DF состоит из медных пластин, не менее медного основания, и угадайте из чего сделанных теплотрубок, коих четыре штуки. Вся конструкция никелирована, общая площадь рассеивания тепла составляет 6800 квадратных сантиметров. Радиатор продувается 135мм и 120мм вентиляторами (тот, что поменьше - спереди, а то, что побольше - в середине конструкции), что расположены между двумя "башнями" изделия Zalman. Скорость вращения 135мм модели составляет от 900 до 1400 об/мин, а 120мм крутится на 1000 об/мин, шуму от них обоих около 27 децибел.







Вот коробка устройства, вид спереди:





Упаковка имеет приятный внешний вид, само изделие можно рассмотреть, даже не вскрывая коробки.









Правый угол коробки помят - не только мне мнут междугородние посылки на почте . На фото сбоку упаковки показан кулер в работе и некоторые аксессуары.











Задняя сторона коробки более информативна, чем остальные - там даже есть информация об изделии на русском языке. Кому не видно, вот небольшой зум:









Ещё одна боковая сторона коробки:





Тут описаны композитные теплотрубки и объяснено, почему Zalman выбрала именно их для своего кулера CNPS9900DF.









Открыв коробку, владелец CNPS9900DF найдёт отсек с аксессуарами.









А под отсеком с аксессуарами лежит сам кулер CNPS9900DF.









Несмотря на то, что коробка кулера помялась при транспортировке, само изделие Zalman находится в прекрасной форме. Благодарить за это стоит защитную пластиковую... оболочку, иначе и не сказать.







Перейдём к осмотру непосредственно кулера:





Если смотреть на CNPS9900DF спереди, мы увидим один из его вентиляторов - 120мм модель.









В середине работает 135мм вентилятор. Места между секциями радиатора довольно много, потому в случае выхода из строя комплектного вентилятора, на кулер можно будет установить любой другой 140мм вентилятор.









Кулер, вид сзади.









Теперь нам дают полюбоваться CNPS9900DF под другим углом.









Мы видим, что на основании радиатора установлена металлическая пластина, которая выполняет функцию держателя пары вентиляторов, используемых в творении Zalman. Также, эта пластина будет использована при монтаже кулера на процессор.









120мм вентилятор питается от 3-пинового коннектора, а 135мм - от 4-пинового.









На фото выше нам показывают не основание кулера (хотя оно хорошо видно), а используемые винтики.









Основание радиатора ровное и отполированное до зеркального блеска.







Фото комплекта поставки кулера CNPS9900DF:











Тут есть всё необходимое для установки изделия Zalman на процессоры Intel и AMD. Есть и не самые нужные вещи, например наклейка Zalman и тюбик термопасты (некоторые люди верны своим привычным термоинтерфейсам, потому использовать то, что идёт в комплекте с кулерами не будут).







Нам показывают инструкцию по установке:













Далее нам показывают в общих чертах процесс установки кулера на платформу Intel LGA1155:





Сначала подготавливается бэкплейт.







Затем к основанию радиатора привинчиваются крепления для процессоров Intel.









Кулер привинчивается к бекплейту с помощью комплектной отвёртки.









Модули памяти, высота которых не очень большая, вряд ли будут конфликтовать с кулером CNPS9900DF.









Вид конструкции сверху, чтобы пользователя с прозрачными окошками внутри корпусов могли представить, как новинка от Zalman будет выглядеть в их шасси.









Кулер установлен и готов к работе. Вентиляторы в работе светятся голубым цветом, хотя на фото мы это не увидим (автор материала дал понять, что удачного снимка не имеется).





Тестирование кулера Zalman CNPS9900DF





Тестирование у TweakTown раньше происходило по их собственной методике T.E.C.C., подробнее почитать можно вот тут. Теперь же используется более привычный способ - на реальном процессоре под реальной нагрузкой. Для мониторинга используется утилита RealTemp, нагружается процессор Intel Burn Test, частота процессора мониторится CPU-Z. Температура в помещении была в районе 24.5-25 градусов по Цельсию, а влажность воздуха - 35% или около того



Для тестов на процессоре, работающем в стоковом режиме, манипуляций со скоростью вращения вентилятора не производится (всё управляется PWM), а в разгоне до 4.5ГГц в простое вентилятор работает при напряжении в 7.5 вольт, а в нагрузке - в 12 вольт.



Для замеров уровня шума использовались данные, полученные при тесте и при напряжении 7.5 вольт, и при напряжении в 12 вольт.





Конфигурация тестового стенда TweakTown

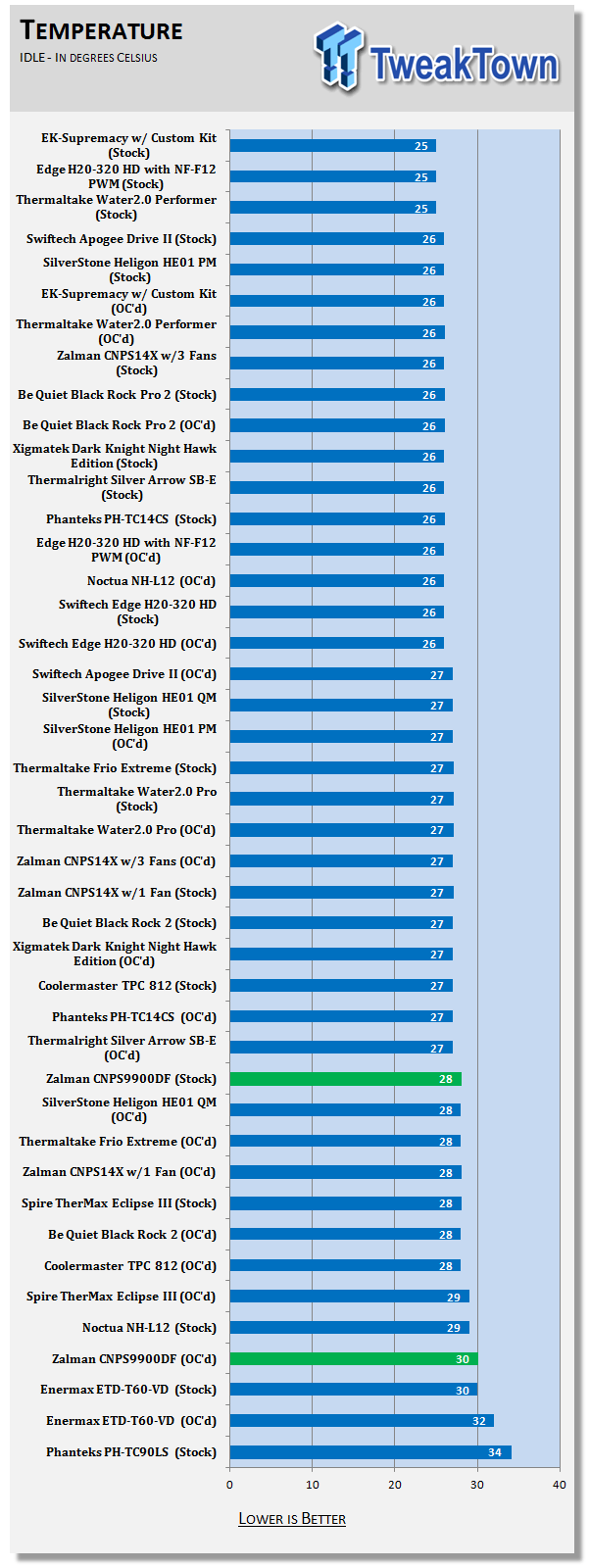

Первый тест - работа не разогнанного / разогнанного процессора в простое:





Тесты показали, что дела у CNPS9900DF идут не лучшим образом - результаты приемлемые, но многие кулеры "двухбашенного" типа выступили лучше продукта Zalman.

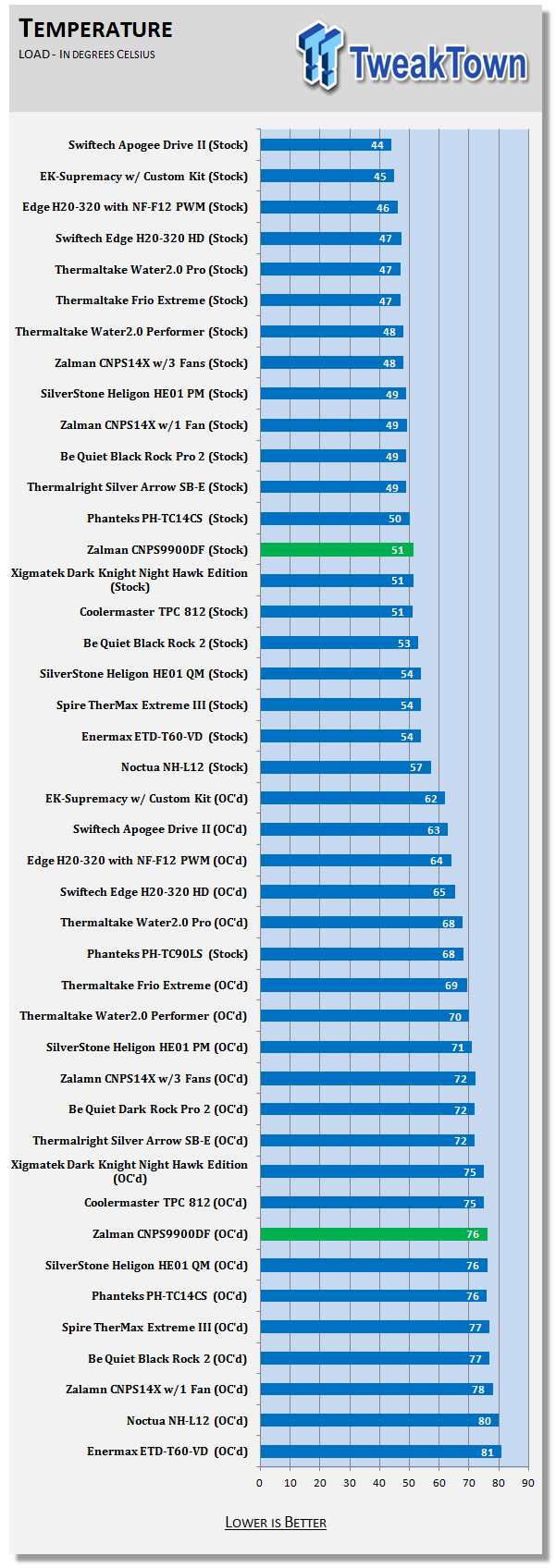

Далее - тест в нагрузке:





В нагрузке всё ещё хуже, разница между разогнанным и не разогнанным процессором составляет аж 25 градусов по Цельсию.

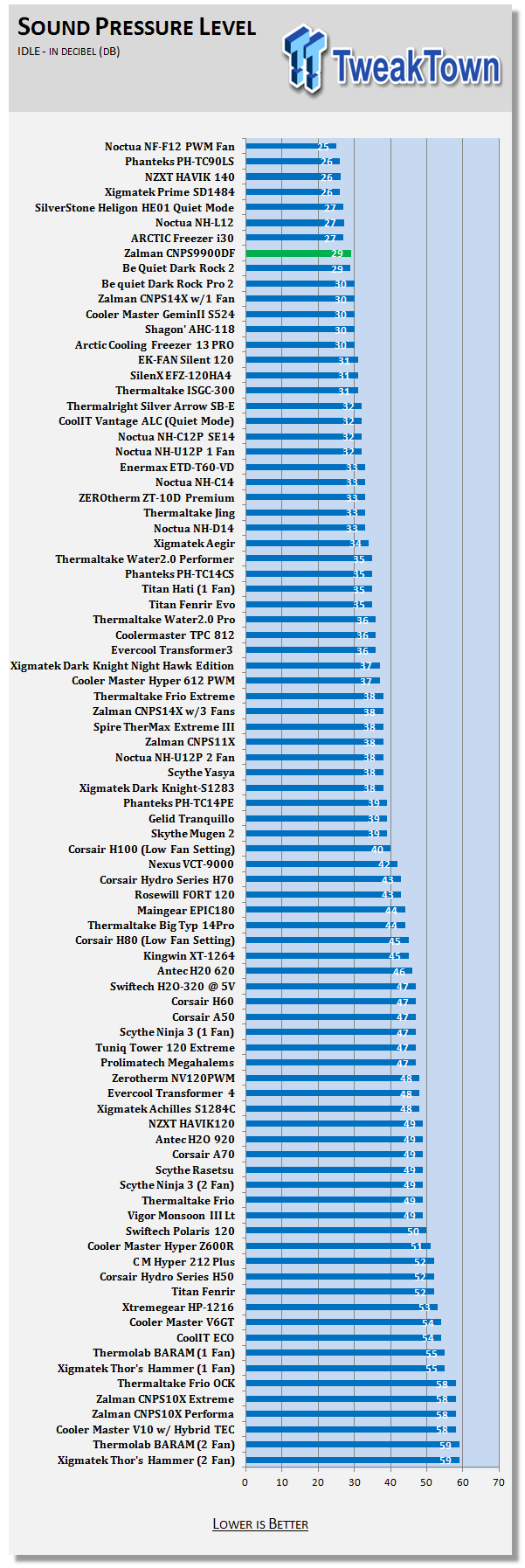

Следующий тест показывает шум от работы кулера на процессоре, находящемся в простое:





Вентиляторы, на которые подаётся 7.5 вольт, практически не слышно. Это большой плюс кулера.

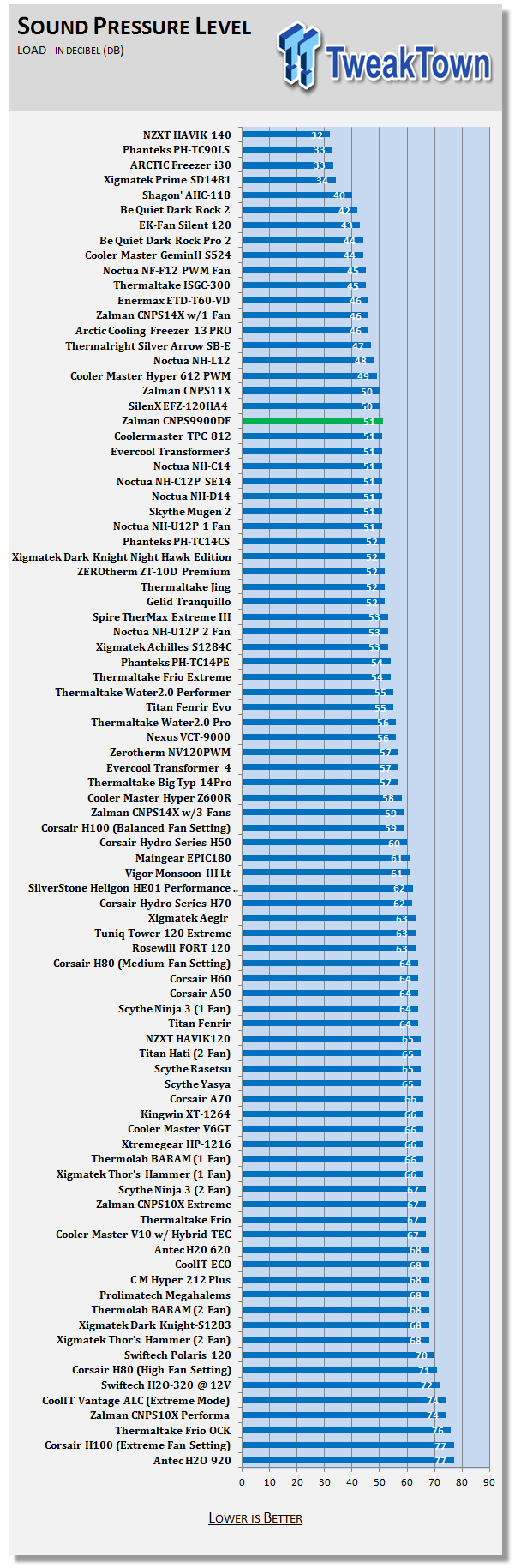

Тот же самый тест, но процессор нагружен по полной:





Тут ситуация в корне меняется - на 12 вольтах вентиляторы шумят на 51 дБ, впрочем этот результат не так чтобы очень уж плох.





Выводы





Автор не скрывает, что визуально кулер ему понравился, а вот в плане эффективности - нет. Для изделия, целиком состоящего из меди и имеющего немалые габариты, кулер CNPS9900DF не особенно хорошо охлаждает разогнанный процессор. Шум от кулера вполне приемлемый, но вот с производительностью дела у него обстоят плохо, что для продукта такого уровня недопустимо.



Далее отмечаются некоторые огрехи, препятствующие получению от изделия радости, в том числе косяки с установкой и укладкой кабелей питания вентиляторов. Из плюсов изделия отмечается красивая упаковка, выдающийся внешний вид изделия, хотя всё это меркнет перед фактом, что некоторые "однобашенные" кулеры лучше охлаждают процессор, чем CNPS9900DF. Учитывая стоимость кулера Zalman в 80 долларов США, вряд ли кому-то можно порекомендовать данную систему охлаждения.





Подведение итогов тестирования:









Автор оригинальной статьи - Chad Sebring, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта TweakTown, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте мне знать: Ctrl+Enter (Орфус).
