Коллеги с Vortez подготовили для нас обзор ещё одной Power Edition версии видеокарты, на этот раз оснащению TF III/иным улучшениям подверглась GeForce GTX 570, добротная видеокарта, с достойным соотношением производительность/стоимость.

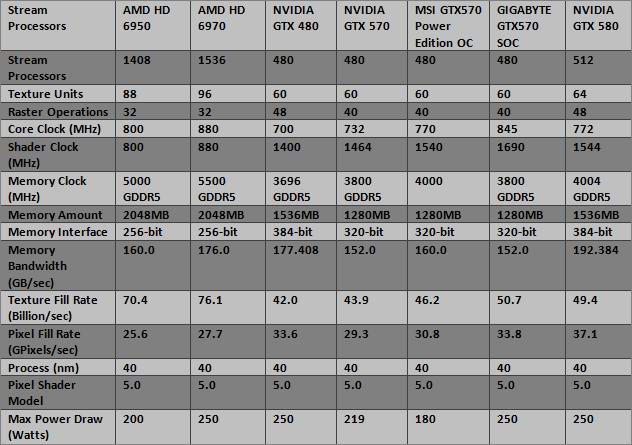

Для начала нам приводит слайд, чтобы мы ознакомились с характеристиками представленной видеокарты, а также с её конкурентами:







Вот спецификации продукта MSI:



Код продукта: N570GTX Twin Frozr III Power Edition/OC
Система охлаждения: Twin Frozr III
Графическое ядро: GTX570
Частота графического ядра: 770МГц
Частота памяти: 4000МГц
Объём памяти: 1280МБ
Тип памяти: GDDR5
Интерфейс памяти: 320-бит
Интерфейс подключения: PCI Express x16 (PCI Express 2.1)
Видеовыходы: Dual DVI-I + mini HDMI
Энергопотребление: 180 ватт
Габариты: 238x111x37мм





Далее всё по старой схеме - сначала рассматривается упаковка видеокарты, сама видяшка и комплект её поставки, а уже после всего этого будут различного рода тесты.

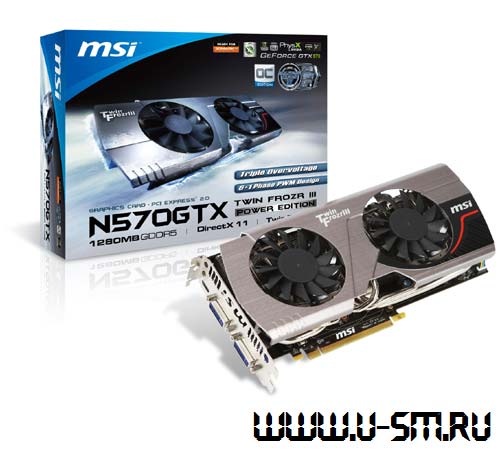

Упаковка N570GTX Twin Frozr III PE/OC встречает нас приливной волной маркетингового бреда, не обращаем внимания. Впрочем, упаковка красивая и будет приятна человеку, что не искушён в подобных покупках.

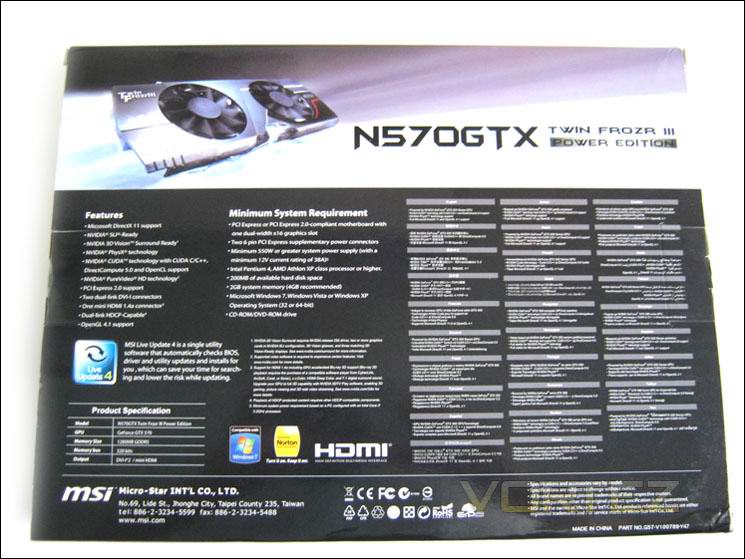

Задняя сторона коробки более информативна и кое-какую полезную информацию тут можно почерпнуть (питание осуществляется от двух 6-и пиновых коннекторов, необходимый блок питания для видеокарты - 550 ватт с силой тока 38 ампер по линии 12V).

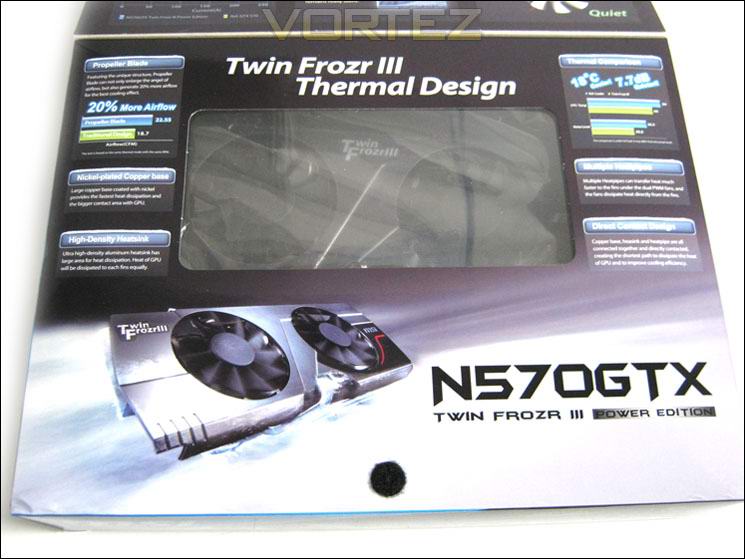

Даже внутри упаковки нас заваливают кучей информации о достоинствах кулера Twin Frozr III (пишут, он лучше охлаждает и меньше шумит, чем референсная система охлаждения, даже приводятся графики в качестве доказательства), а также об улучшенной подсистеме питания карты (6+1 против 4+1 у эталонной GTX 570).

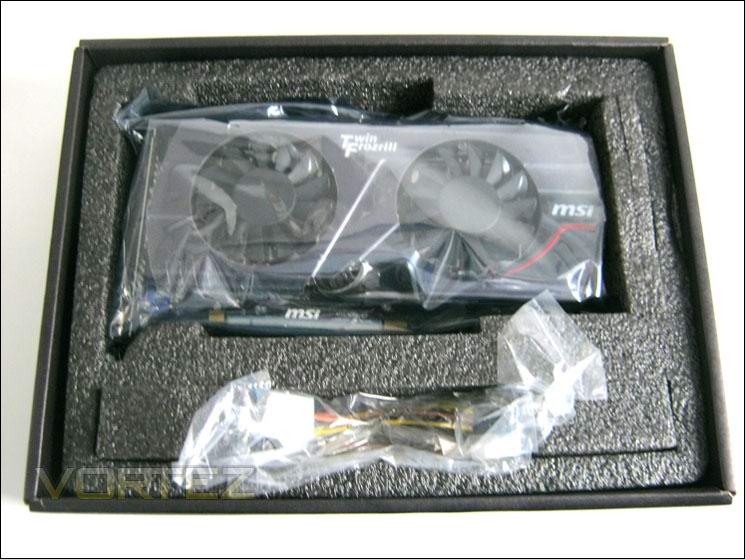

Добравшись, наконец-таки, до внутренностей коробки, мы находим саму видеокарту, упакована которая довольно надёжно. Аксессуары лежат рядом с карточкой, но в отдельном углублении.

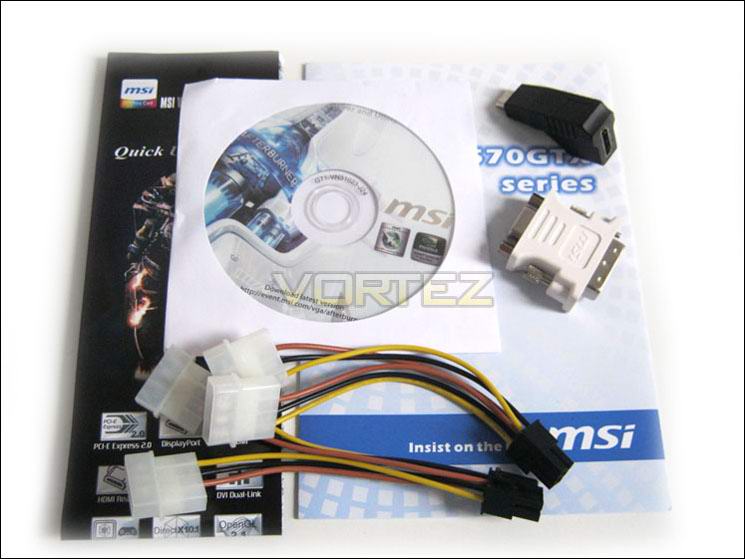

Комплект поставки изделия MSI N570GTX 1280MB Twin Frozr III Power Edition/OC: диск с драйверами и утилитами, два переходника с пары молексов на один 6-и пиновый коннектор, инструкция по эксплуатации, брошюра-гид и... всё. Никаких бесплатных игр в комплекте нет, софта тоже.

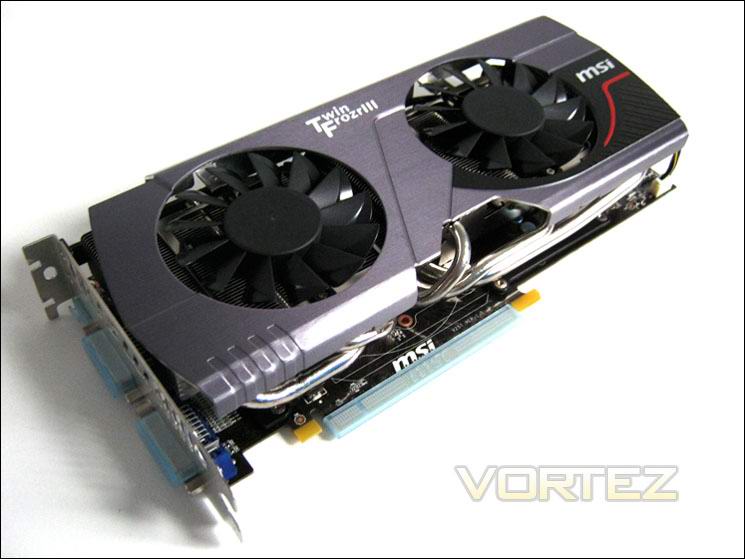

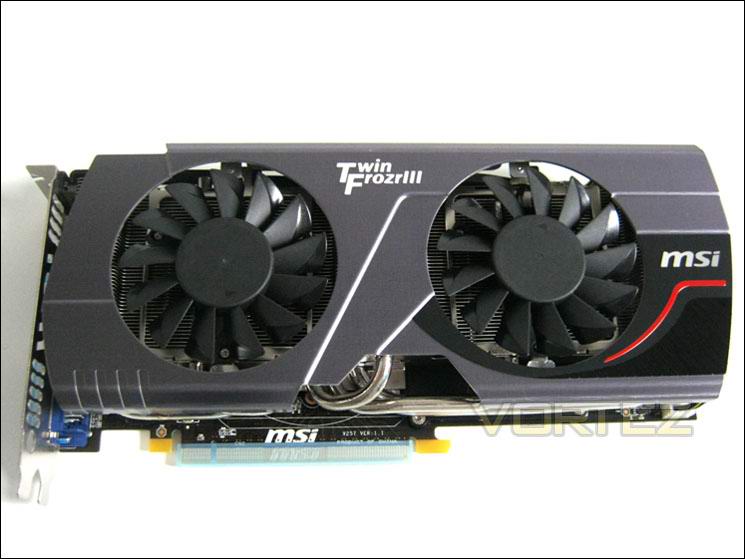

Мы уже сталкивались (и не раз) с видеокартами, оснащёнными системой охлаждения Twin Frozr III. Отмечается, что продукт MSI в длину уступает эталонной GTX 570 целых три сантиметра (длина N570GTX Twin Frozr III PE/OC - 238мм), что делает его несколько более совместимым со старыми корпусами, места в которых не очень много.

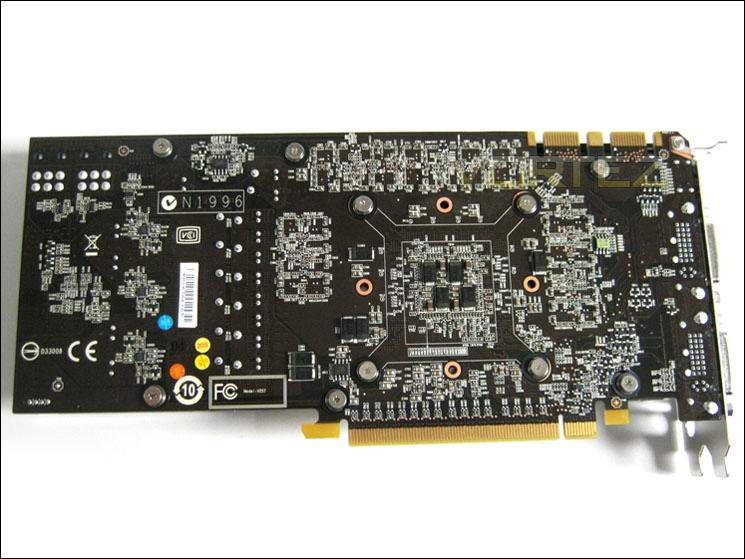

Задняя сторона видеокарты ничем особым не отличается от большинства GTX 570. Бэкплейта нет, объём памяти стандартен.

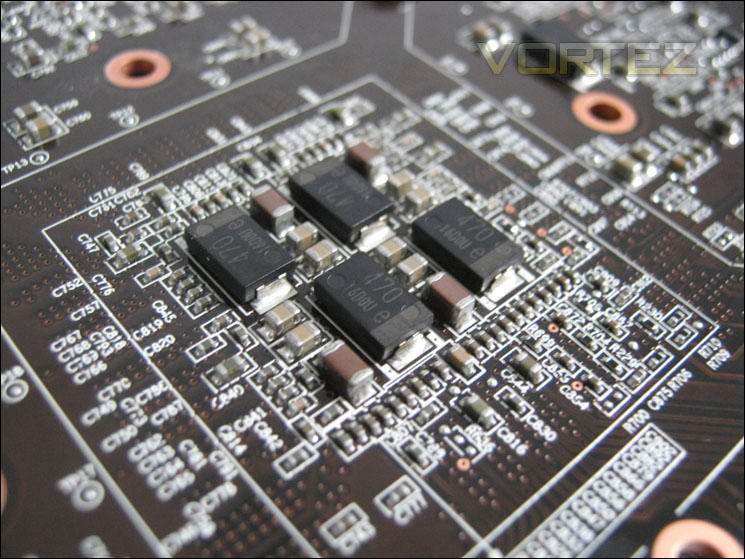

В продукте MSI используются, помимо всего прочего, танталовые конденсаторы. Практического толка от них никакого, зато MSI трубит об их пользе с завидной регулярностью.

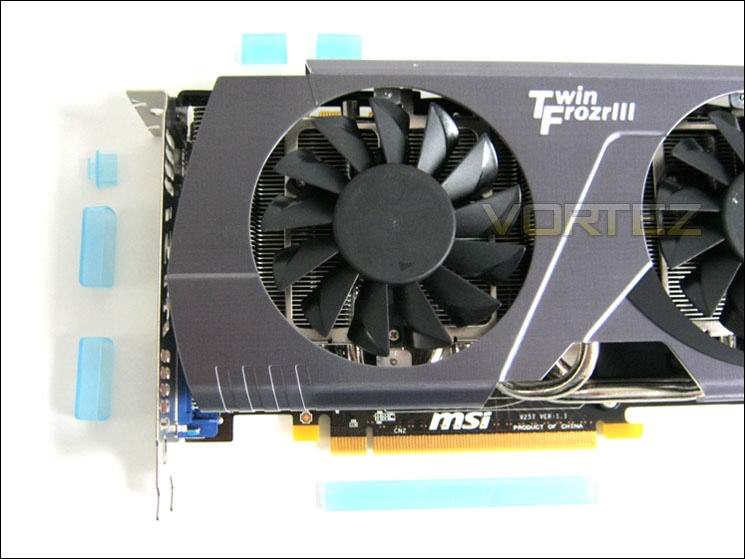

Как это часто бывает у дорогих продуктов от MSI, NGTX570 1280MB Twin Frozr III Power Edition/OC оснащается защитными колпачками для видеовыходов и не только.

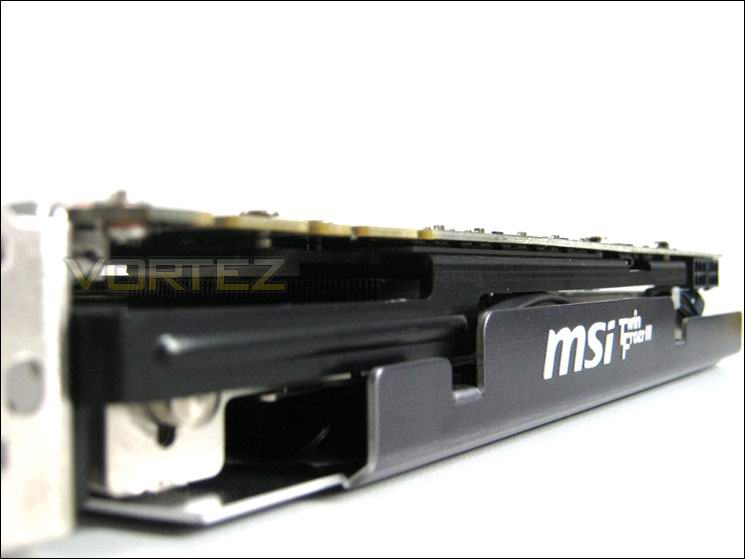

NGTX570 1280MB Twin Frozr III Power Edition/OC оснащена дополнительным ребром жёсткости, препятствующим возникновению перегиба печатной платы изделия MSI (и сопутствующим повреждениям).

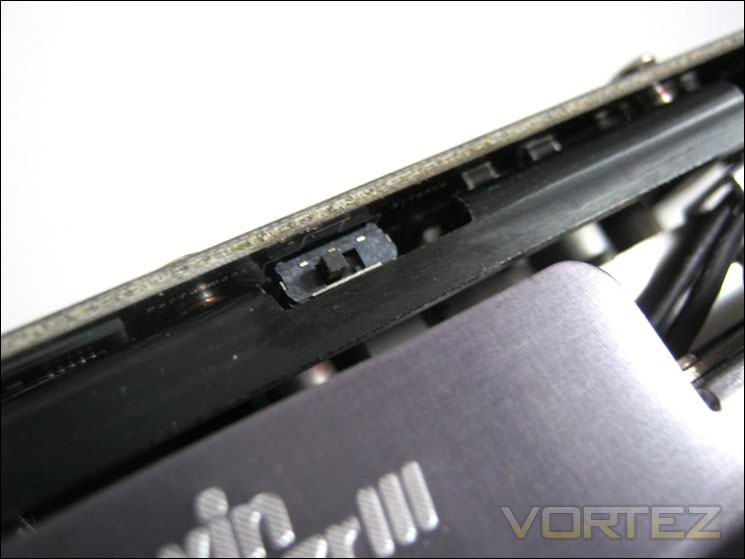

Как и у некоторых видеокарт от конкурентов, у изделия MSI есть переключатель, переводящий режим работы кулера в особо производительный (из умеренного). За лучшее охлаждение пользователь заплатит лишним шумом.

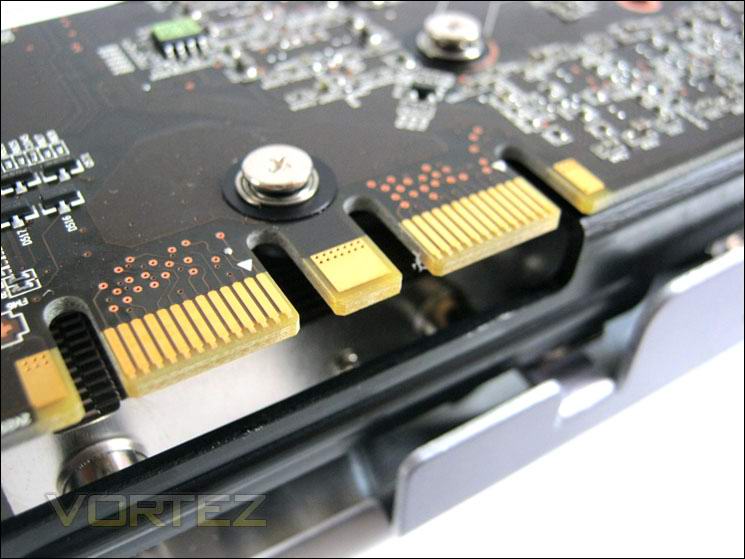

Как и все GTX 570, данная карточка имеет два коннектора SLI, позволяющих организовать 2/3/4-way SLI. Продукт MSI совместим в таком режиме со всеми GTX 570, не только со своими близнецами.

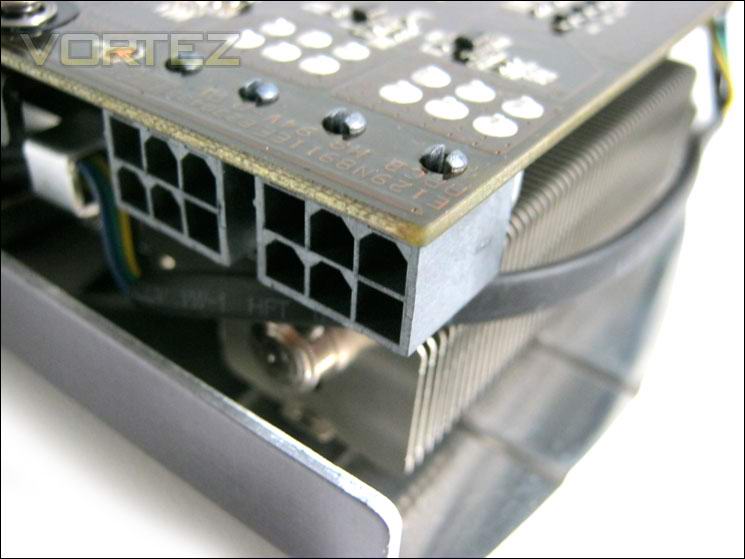

Как и было написано в спецификациях видеокарты, питается она от двух 6-и пиновых коннекторов БП.









MSI жутко любит лепить свой логотип в область видеовыходов, N570GTX Twin Frozr III PE/OC не стала исключением из правила. Кстати о видеовыходах - тут мы видим два DVI-I и один mini-HDMI.

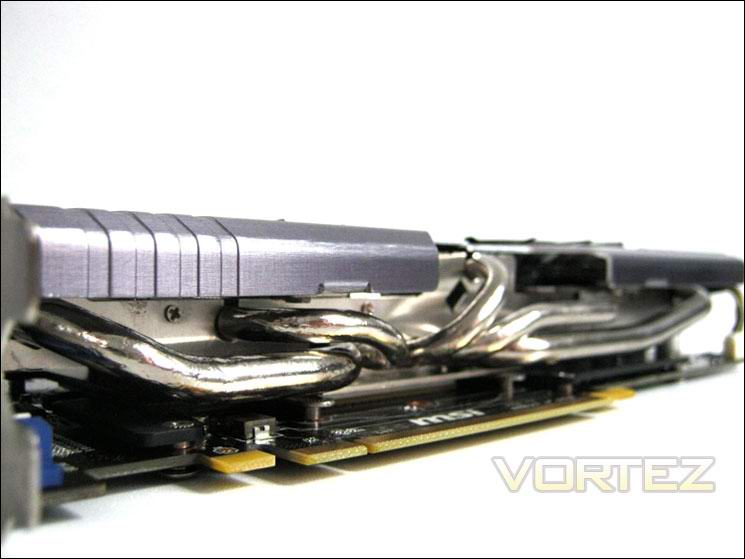

Тут нам демонстрируют теплотрубки системы охлаждения видеокарты. Их пять штук, две из них 8мм, остальные - 6мм. Маркетинговое название - технология SuperPipe.









Радиатор кулера Twin Frozr III, довольно компактный, учитывая его заявленную высокую эффективность.

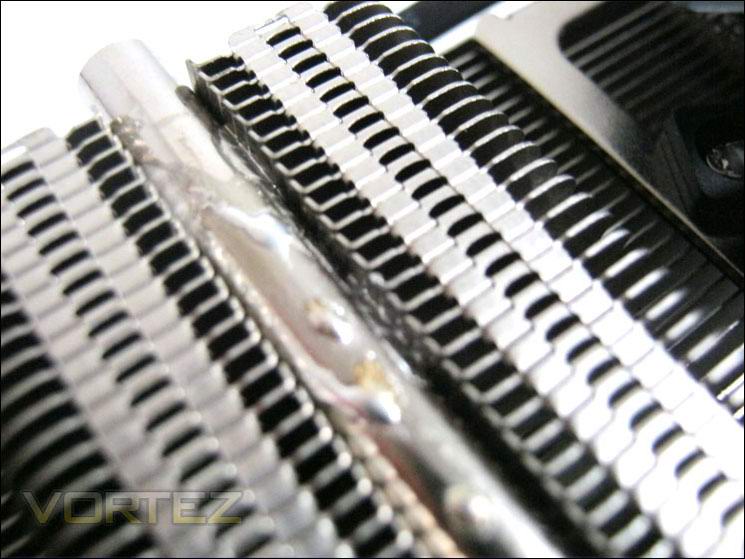

Говорится, что припой, соединяющий теплотрубки с радиатором, нанесён вручную, а не автоматом. Это должно повысить эффективность системы охлаждения в целом.

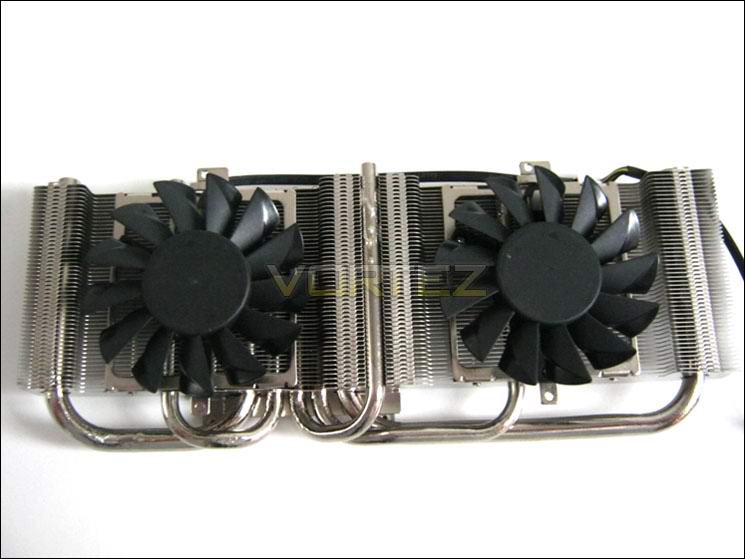

Пара 80мм вентиляторов, используемых в данном варианте TF III (да, их несколько), создают воздушный поток равный 22.7 кубическим футам в минуту, что на 20% больше показателя эталонного кулера GTX 570.

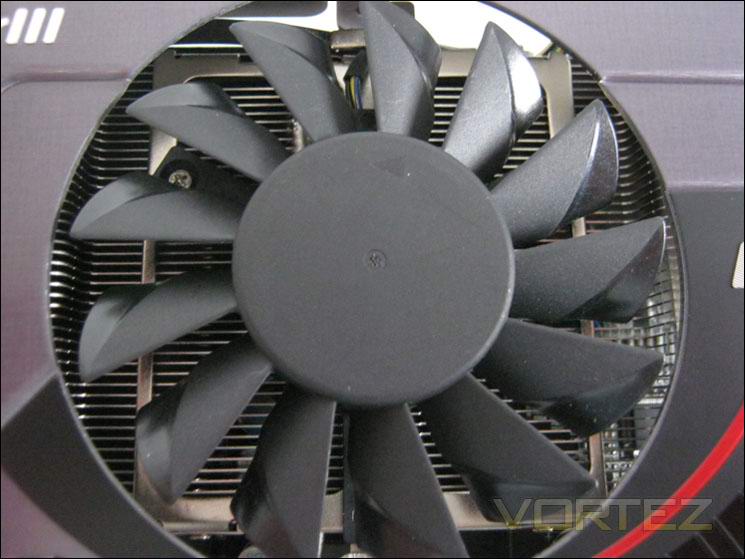

Вентилятор крупным планом. Его имя - Propeller Blade. Говорится, что подобная форма лопастей позволяет охладить сразу и память и область регуляции напряжения, а не только лишь графическое ядро.

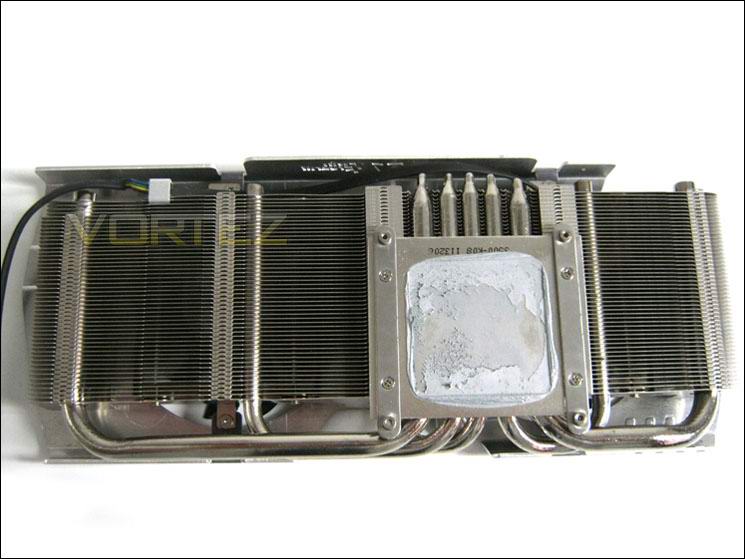

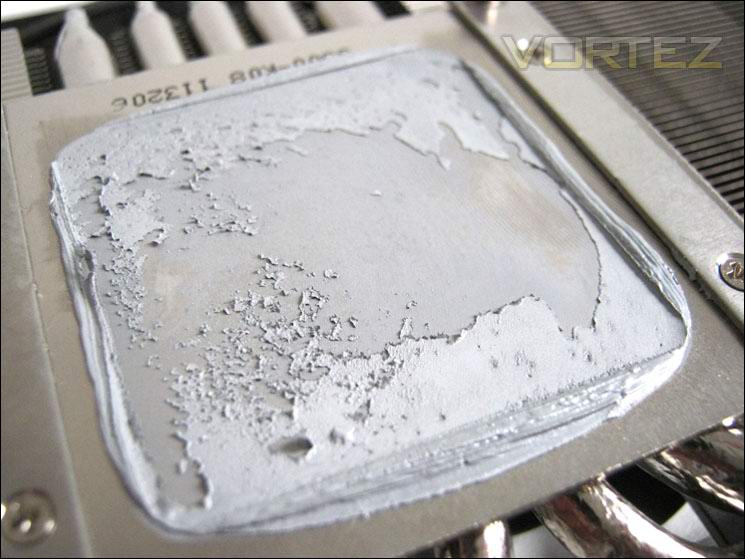

Основание радиатора медное никелированное, к тому же ещё и довольно ровное, о чём свидетельствует отпечаток термоинтерфейса.

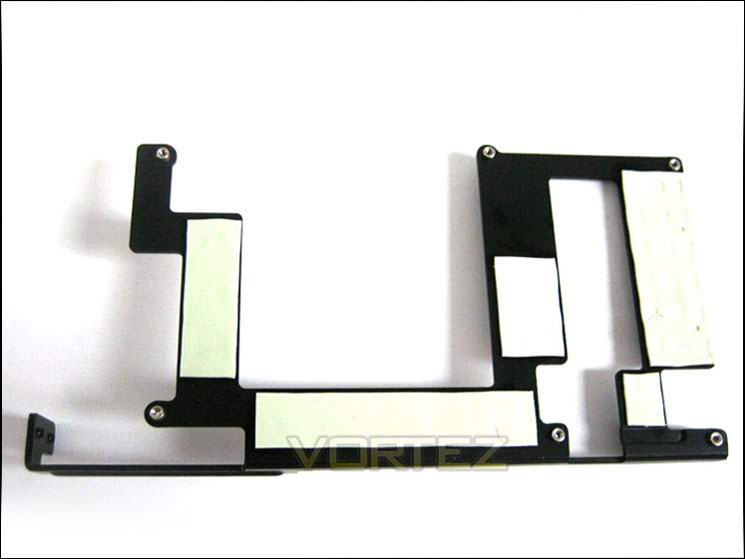

Охлаждающая пластина категории "всё-в-одном" Металлический радиатор, одновременно принимающий на себя тепло с памяти и VRM, мы видели такие в некоторых продуктах других производителей.

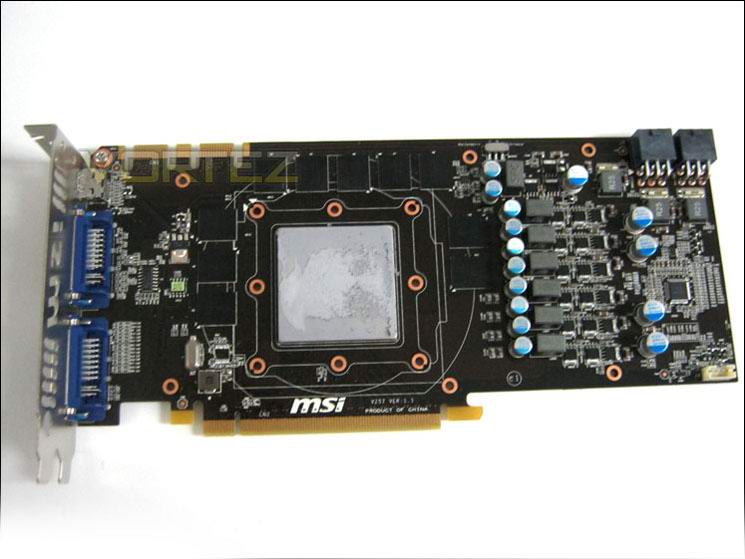

Печатная плата видеокарты не чёрная, а скорее тёмно-коричневая, что показалось несколько необычным для обозревателя с Vortez. На карточке расположено десять 128МБ модулей GDDR5 памяти.

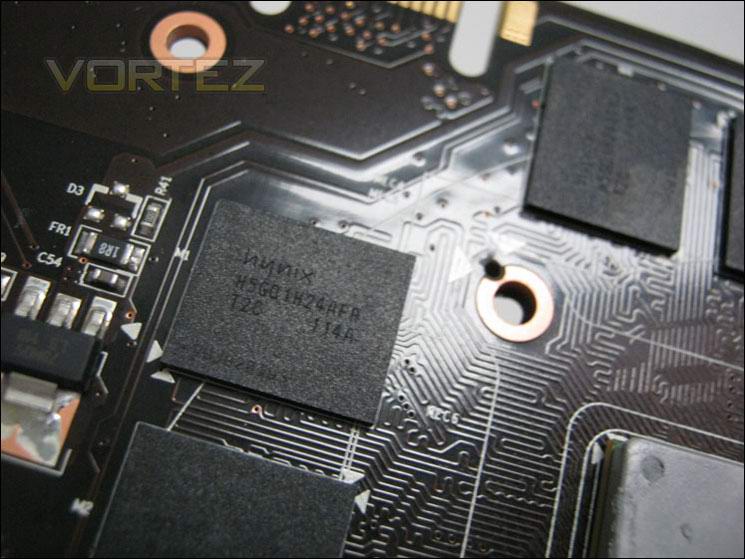

Используемая память - Hynix H5GQ1H24AFR. Её теоретический максимум - 5ГГц (эффективных) при напряжении в 1.5V. Ревьювер обещал проверить, можно ли будет поднять частоту до такой планки, ведь базовая частота памяти составляет 4ГГц.

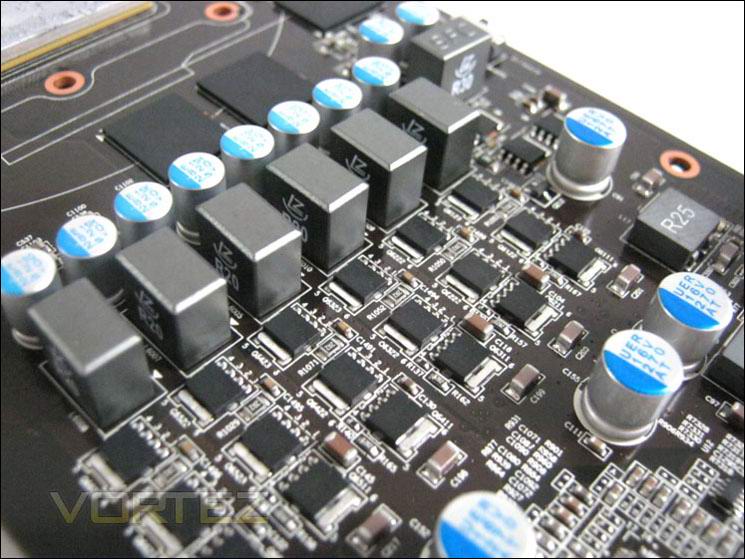

Область регулировки напряжения видеокарты, отмечается что используются компоненты самого высокого качества.







Конфигурация тестового стенда





Поглядим, на каком ПК проводилось тестирование продукта MSI.



• Процессор - Intel Core i7 920 @ 4ГГц
• Материнская плата - ASUS Rampage III Extreme
• Оперативная память - 6ГБ (3x2ГБ) OCZ Blade DDR3 1600МГц, тайминги 7-8-7-20 C1
• Блок питания - Antec High Current Pro 1200W
• Накопители - G.Skill Falcon 128ГБ & Hitachi 250ГБ
• СВО на процессор - Corsair H100
• Шасси - Corsair 650D
• Монитор - Dell 3007 WFP-HC









Сообщается, что для разгона используется MSI Afterburner.





Используемые игры:

• Crysis 2
• Crysis Warhead
• Metro 2033
• Dirt 3
• Mafia II
• Battlefield: Bad Company 2
• Far Cry 2
• Alien vs. Predator



Синтетические бенчмарки:

• Futuremark 3DMark 11
• Unigine Heaven 2.5
• Tessmark 0.2.2
• Furmark 1.9.0





Температурные показания карточки, уровень её (их) шума и энергопотребление замерялось при использовании FurMark.





Разгон / температурный режим / энергопотребление видеокарты MSI N570GTX Twin Frozr III Power Edition/OC

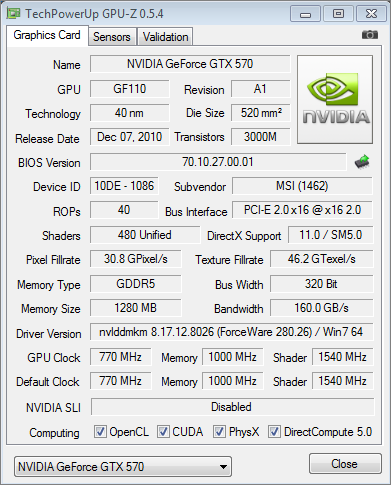

На скриншоте из GPU-Z, расположенном ниже, показаны частоты карточки по-умолчанию:









Разгон осуществлялся MSI Afterburner, последней доступной версией:

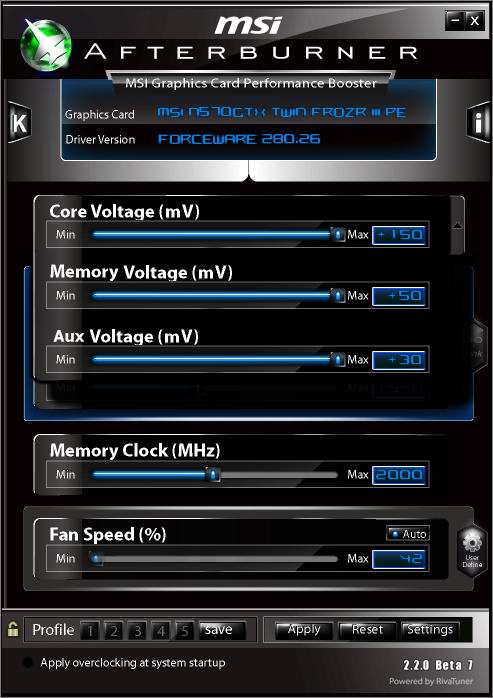

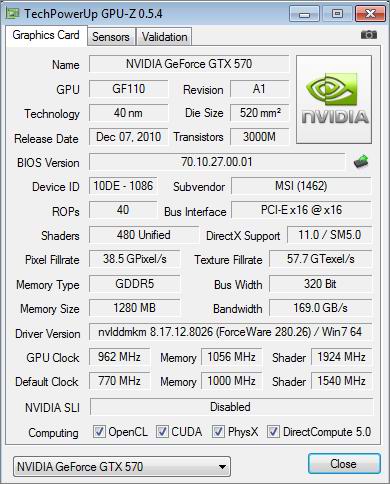

А вот чего удалось добиться с поднятием напряжения на ядре на 150mV и на памяти на 30mV:





По ядру карточка погналась очень неплохо, а вот память подкачала и увеличение на ней напряжения ничего не дало.











Температурный режим

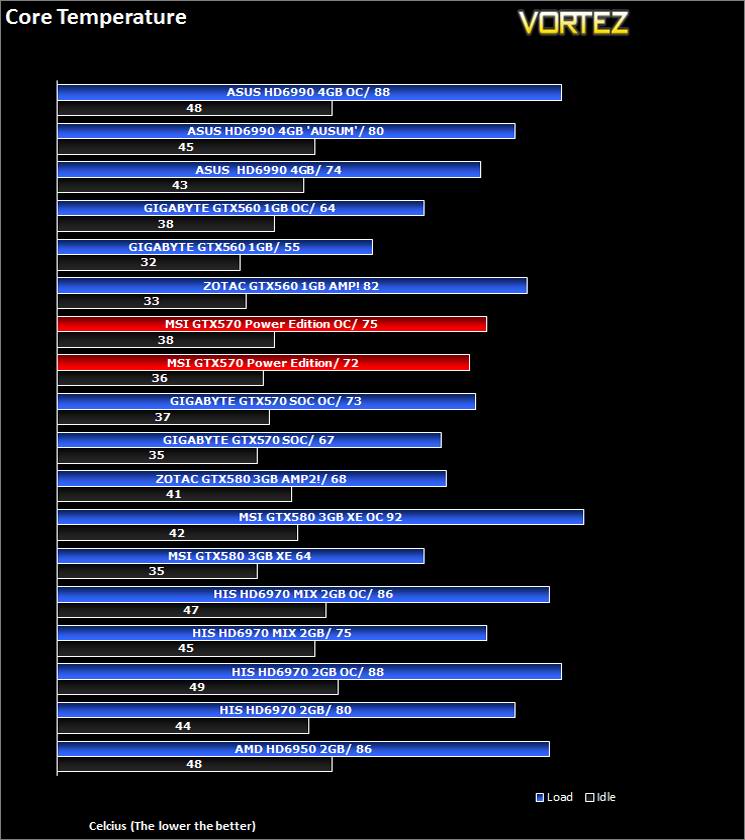

Во время замеров в комнате было 23 градуса по Цельсию. Всё внимание на график:





В простое дела продукта MSI идут хорошо - 36 градусов по Цельсию, но вот в нагрузке карточка хоть и показала себя неплохо, всё же до SOC-варианта GTX 570 от Gigabyte ей далеко (по крайней мере в номинале).

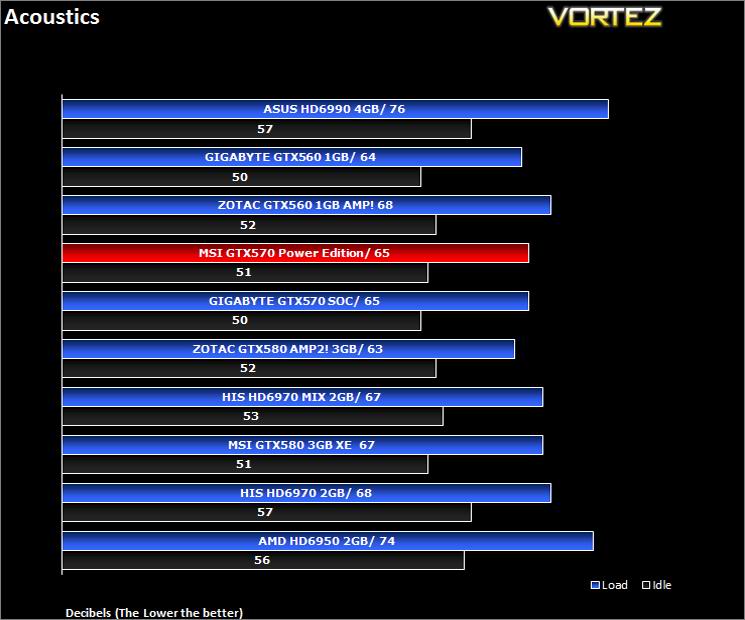

Показатель шумности видеокарты





Тесты проводились в тихой, но не бесшумной, комнате. Замеры производились на 30% скорости вращения вентиляторов СО карточки и на 100% (оба варианта теста - в 20 сантиметрах от видеокарты):





В простое видяху не слышно, в нагрузке она не выходит за пределы разумного в плане шума. Иными словами - если не включать агрессивный режим работы кулера, то MSI N570GTX 1280MB Twin Frozr III Power Edition/OC можно считать относительно тихой видеокартой.

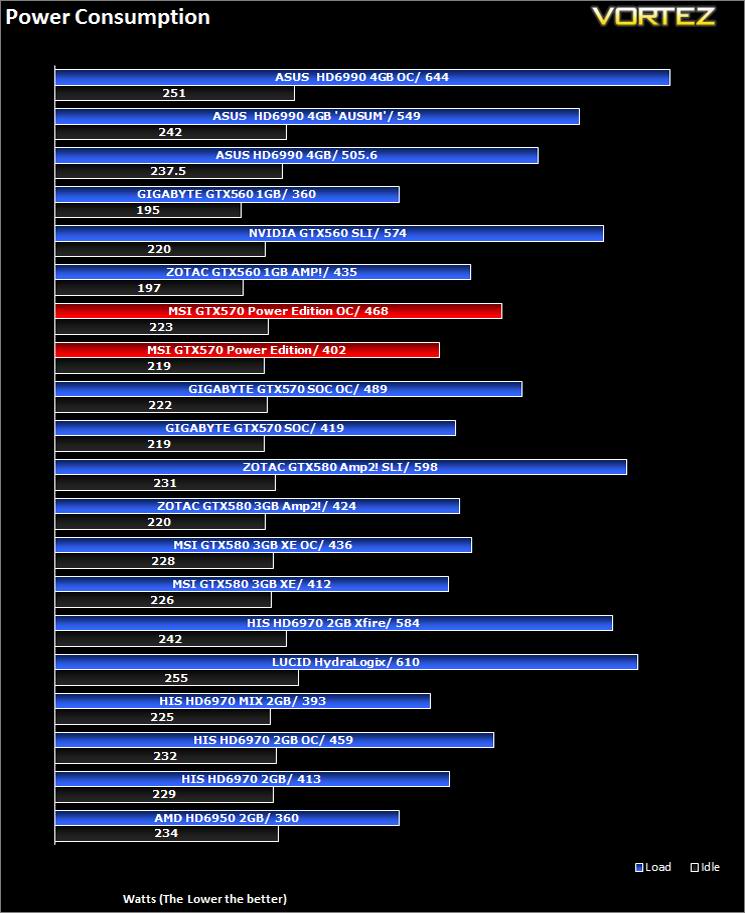

Энергопотребление





Также, как и в предыдущих тестах, замер производился при нагреве карточки FurMark. Энергопотребление фиксировалось специальным оборудованием (каким точно - не сказано).





Вполне типичные показатели энергопотребления, никаких сюрпризов мы не увидели.







Игровые тесты

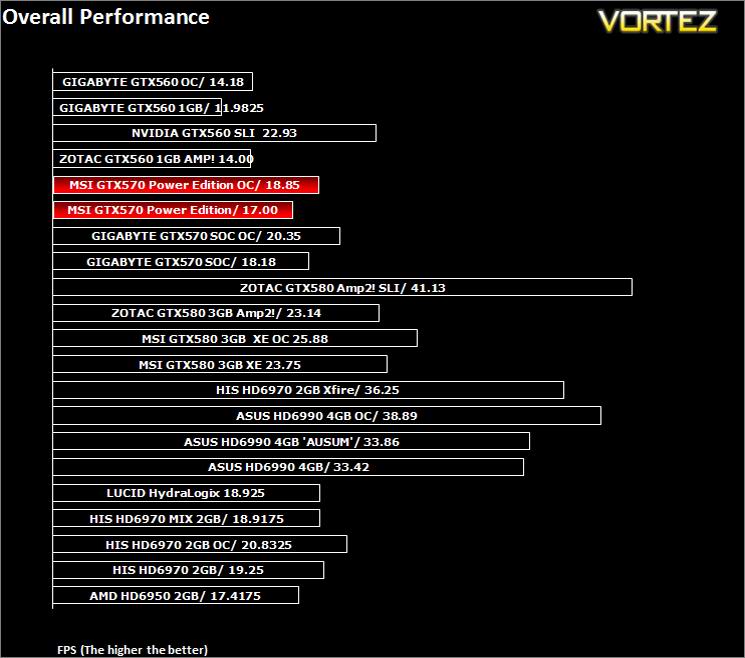

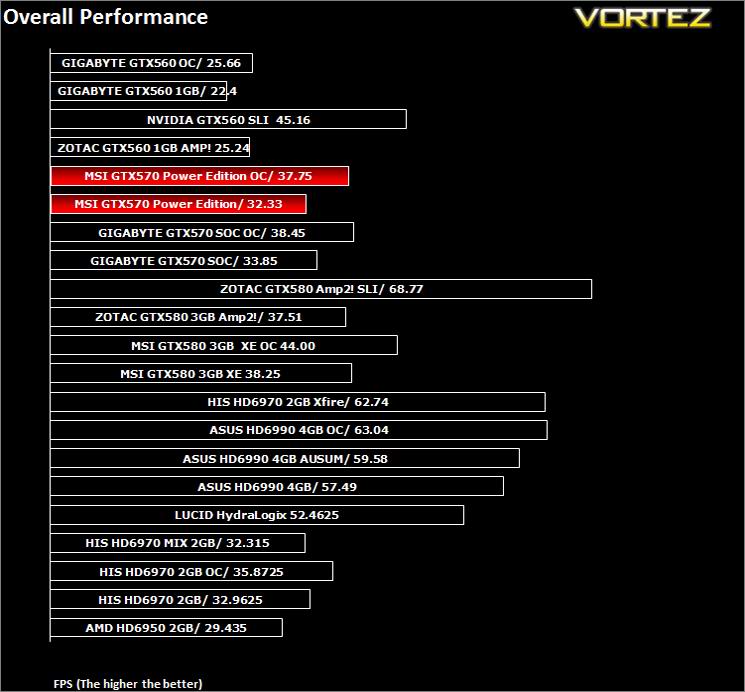

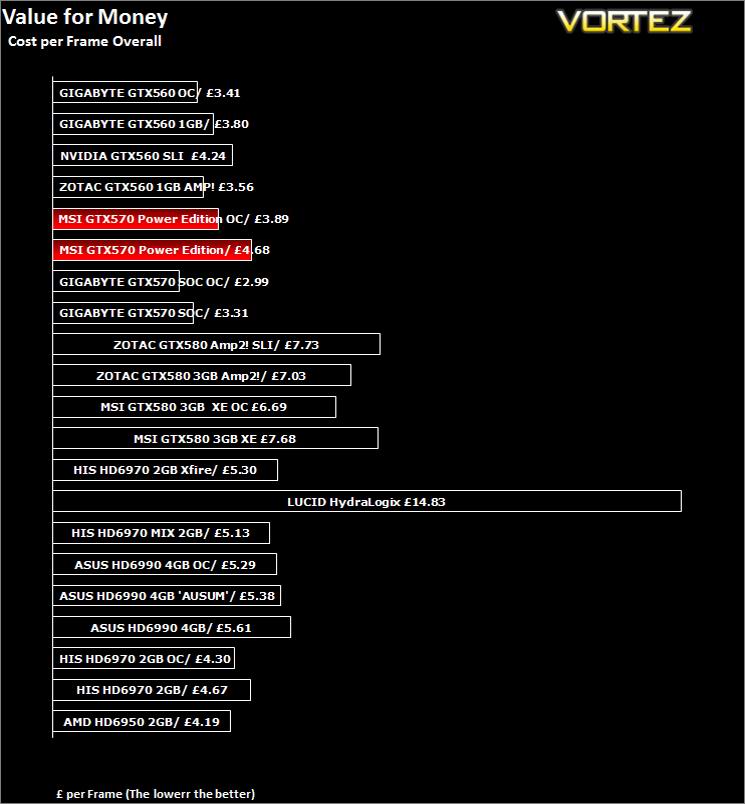

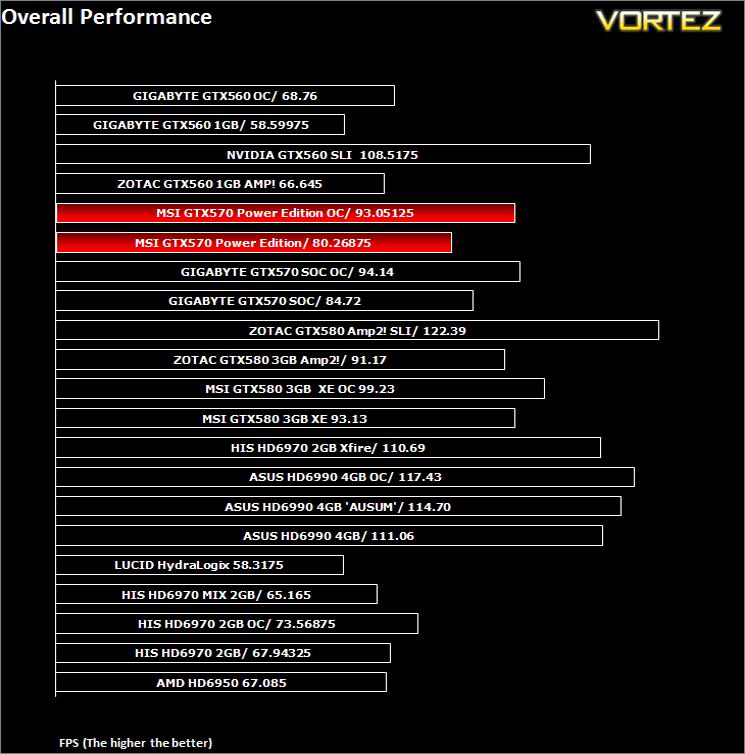

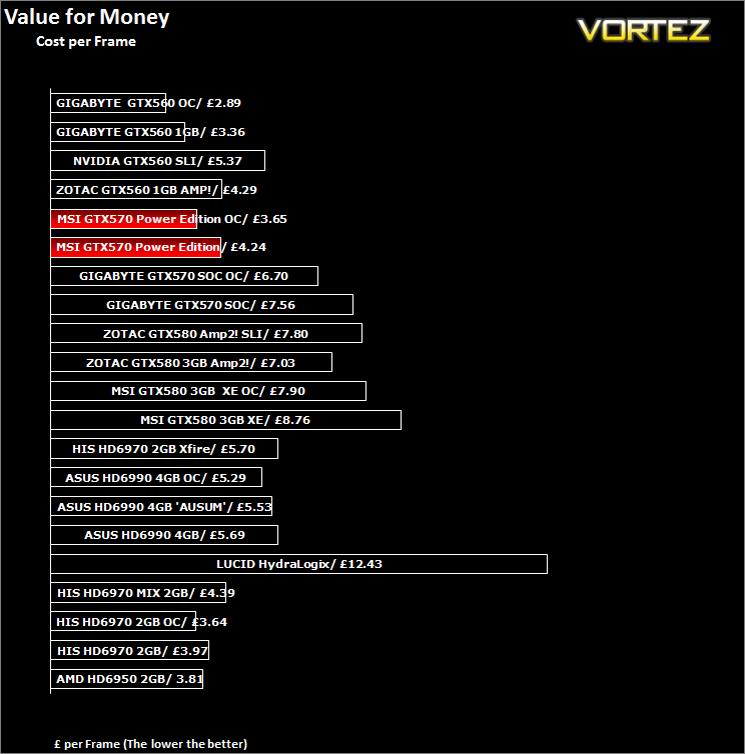

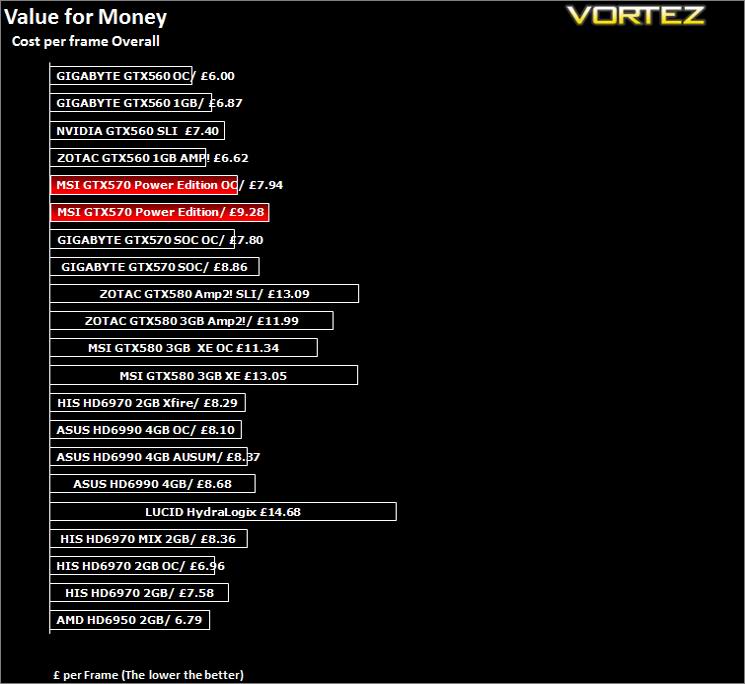

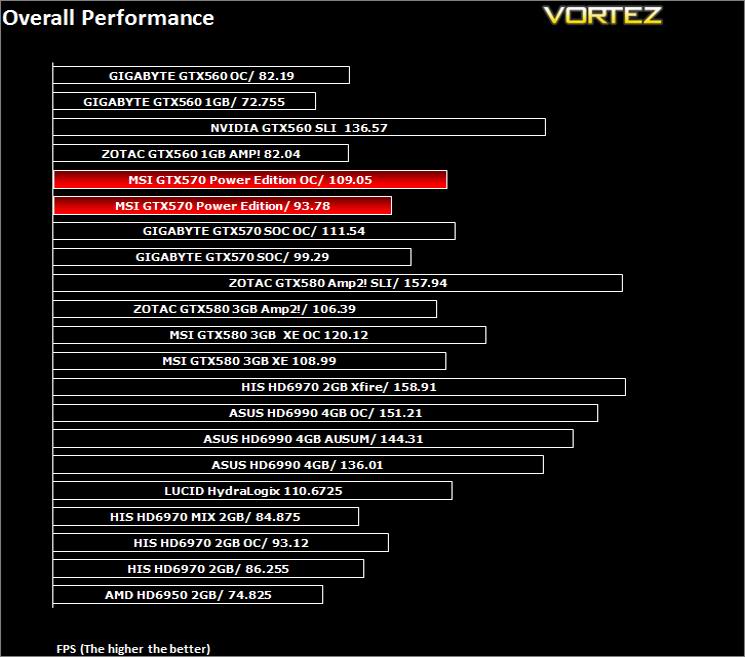

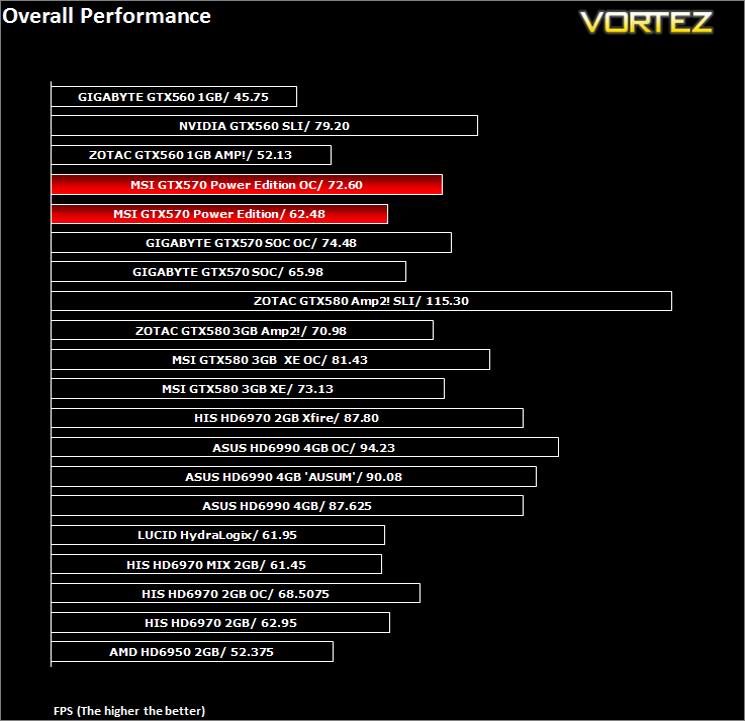

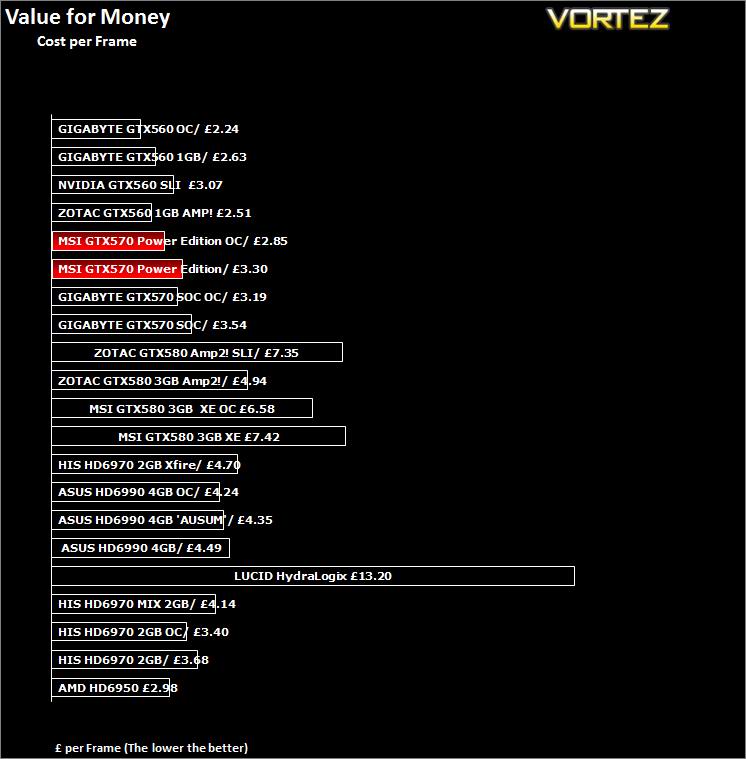

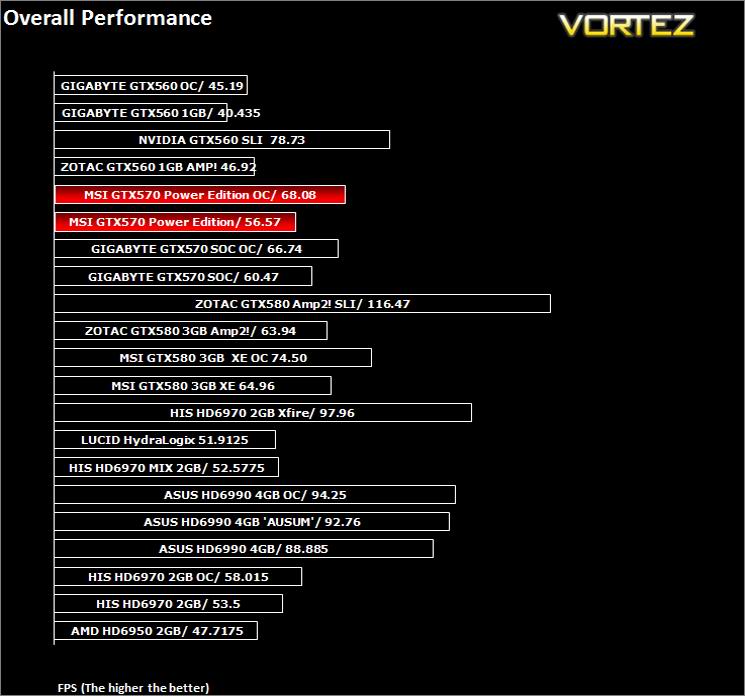

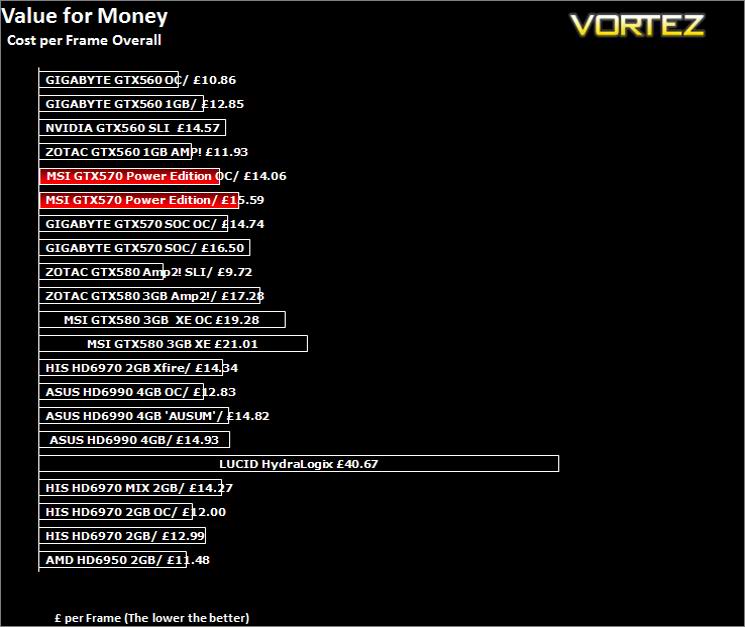

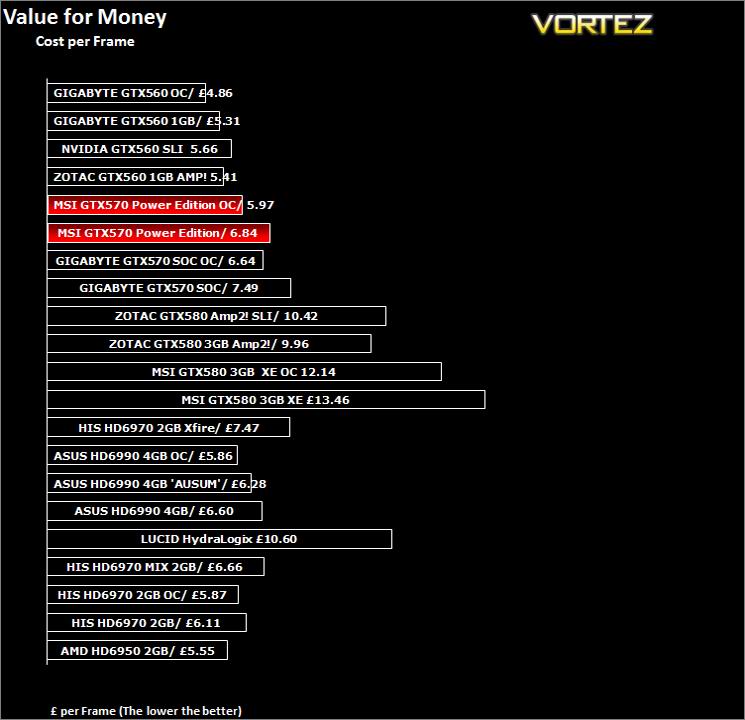

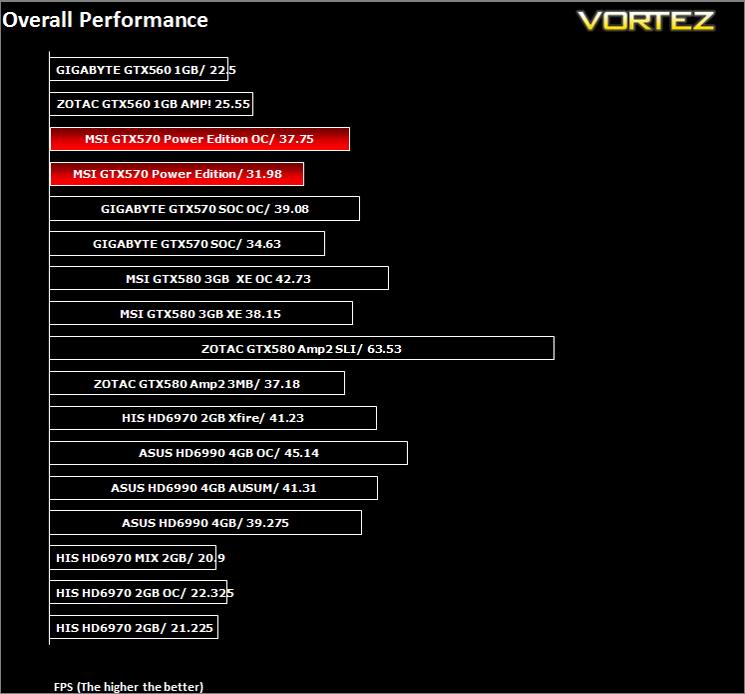

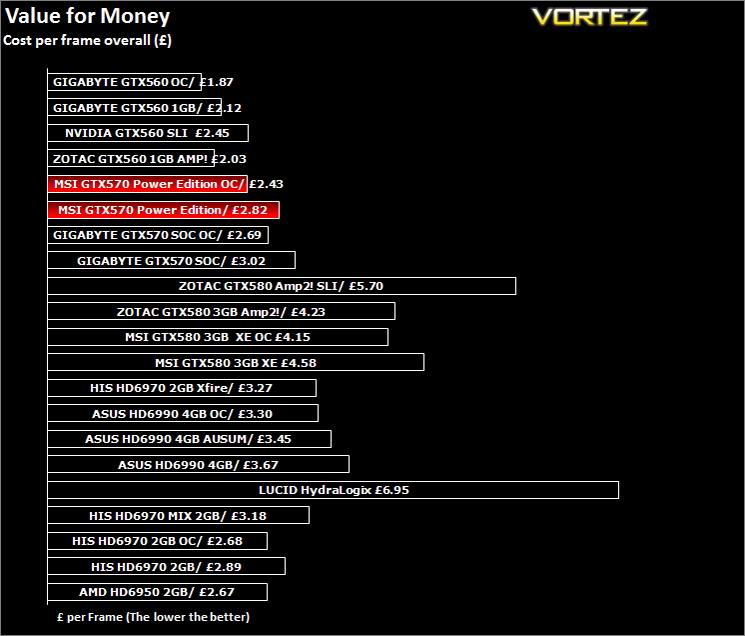

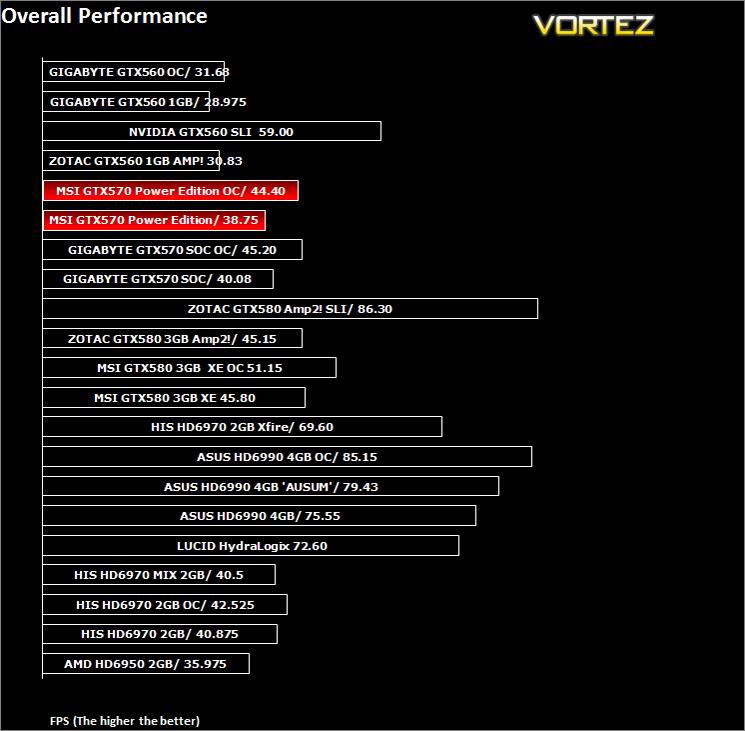

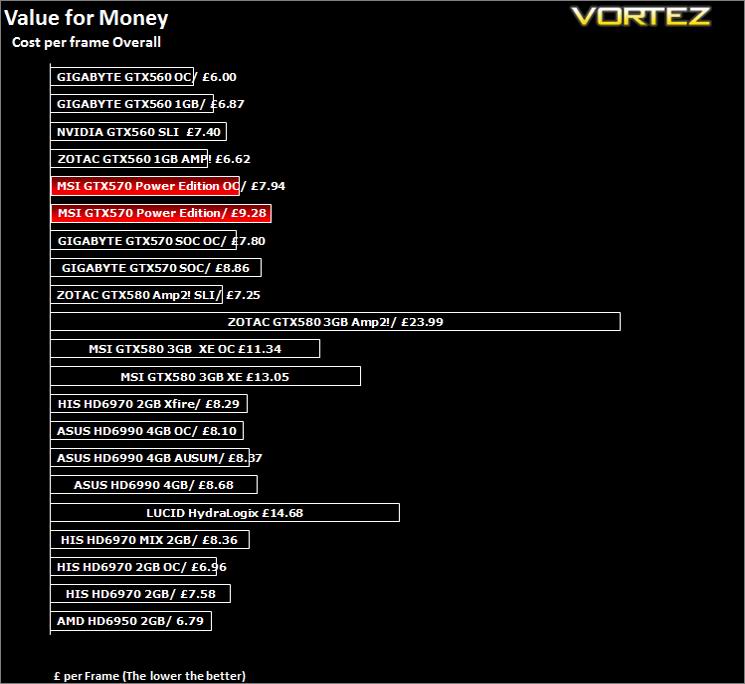

Игровых тестов проведено большое количество - по четыре на каждую игру (причём для каждого из разрешений - по три пробега, для достоверности результата). Также будут наличествовать итоговые таблички для каждой игры, показывающие общую производительность (Overall Performance) решения на фоне конкурентов, а также стоимость видеокарты за каждый FPS в игре (Value for Money). Игровые настройки описаны в каждом из слайдов, комментарии излишни (нет их и в оригинальном материале).

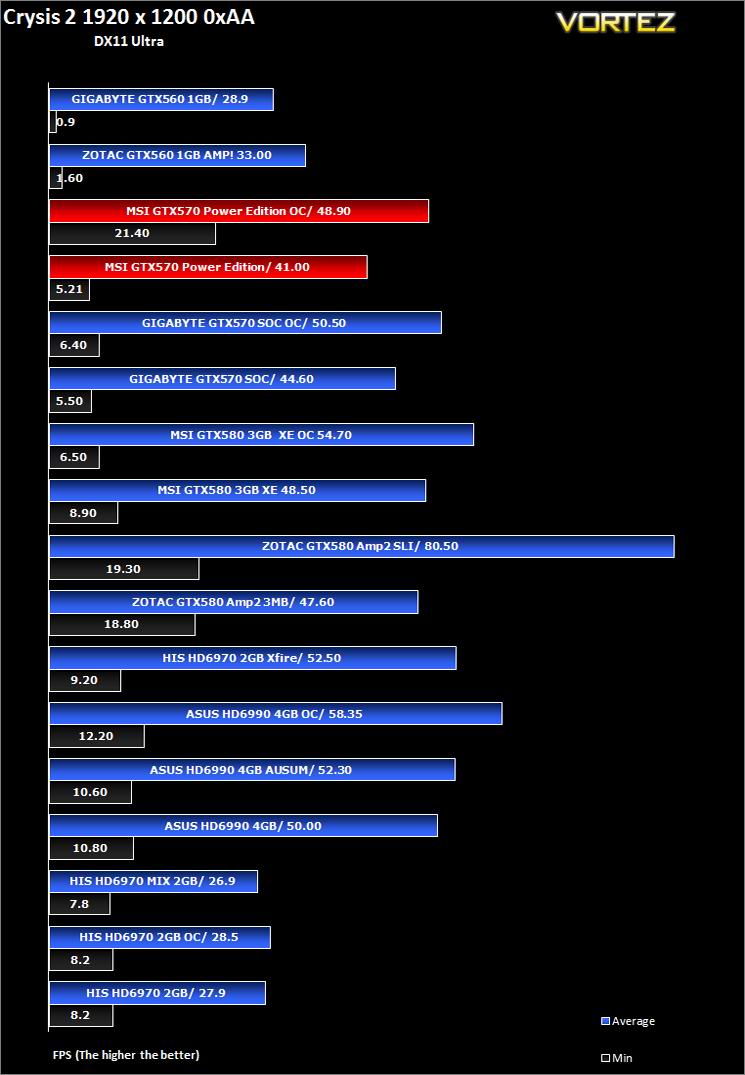

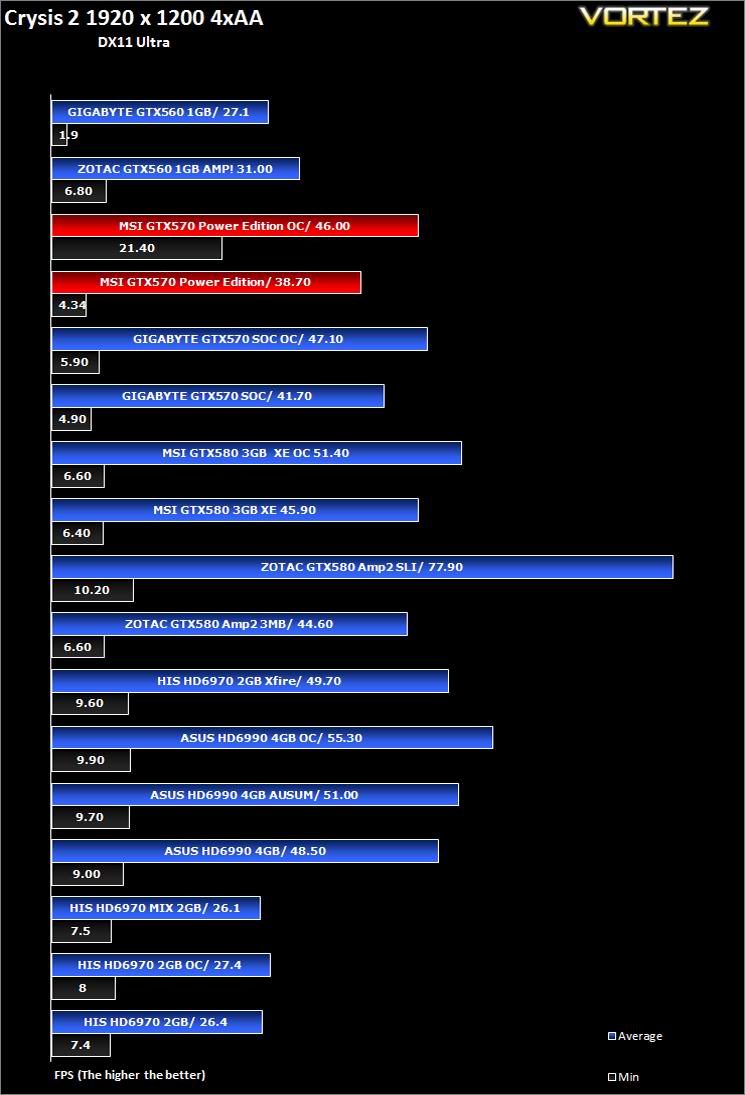

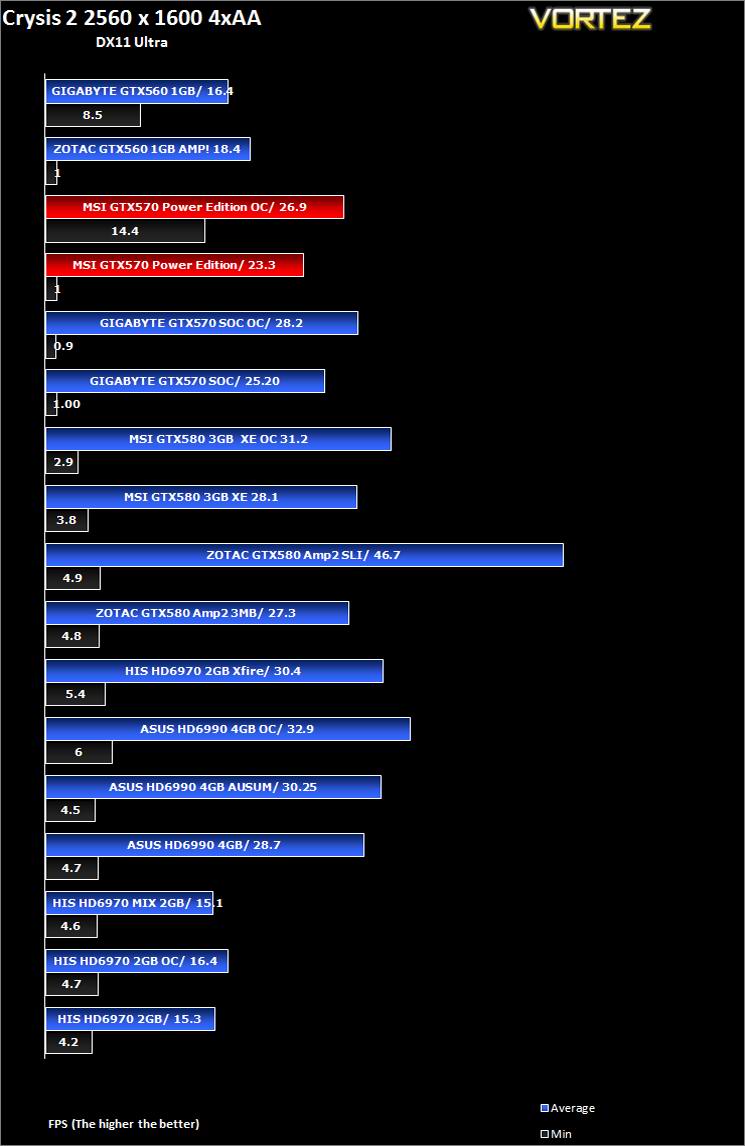

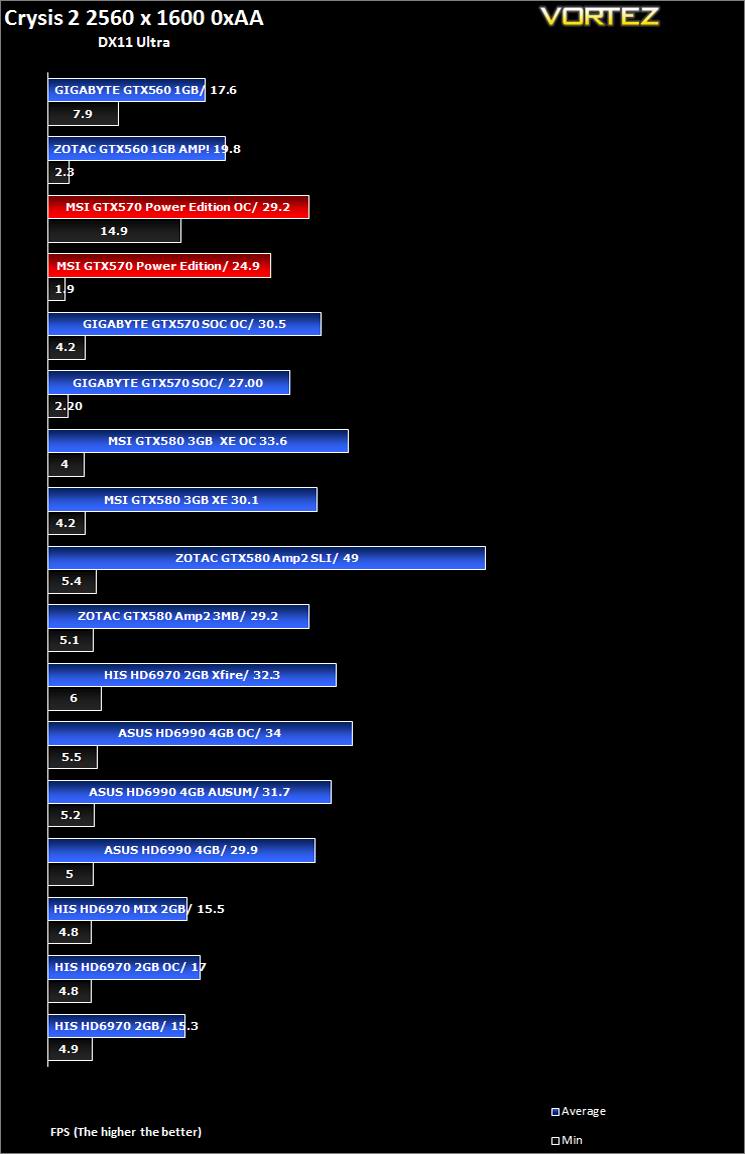

Crysis 2





Тестирование проводилось утилитой для бенчмаркинга от Adrenaline, на игру был накатан патч 1.9, режим DX - 11, текстуры высокого разрешения включены. Пресет - Ultra, тесселяция включена, уровень - Central Park.

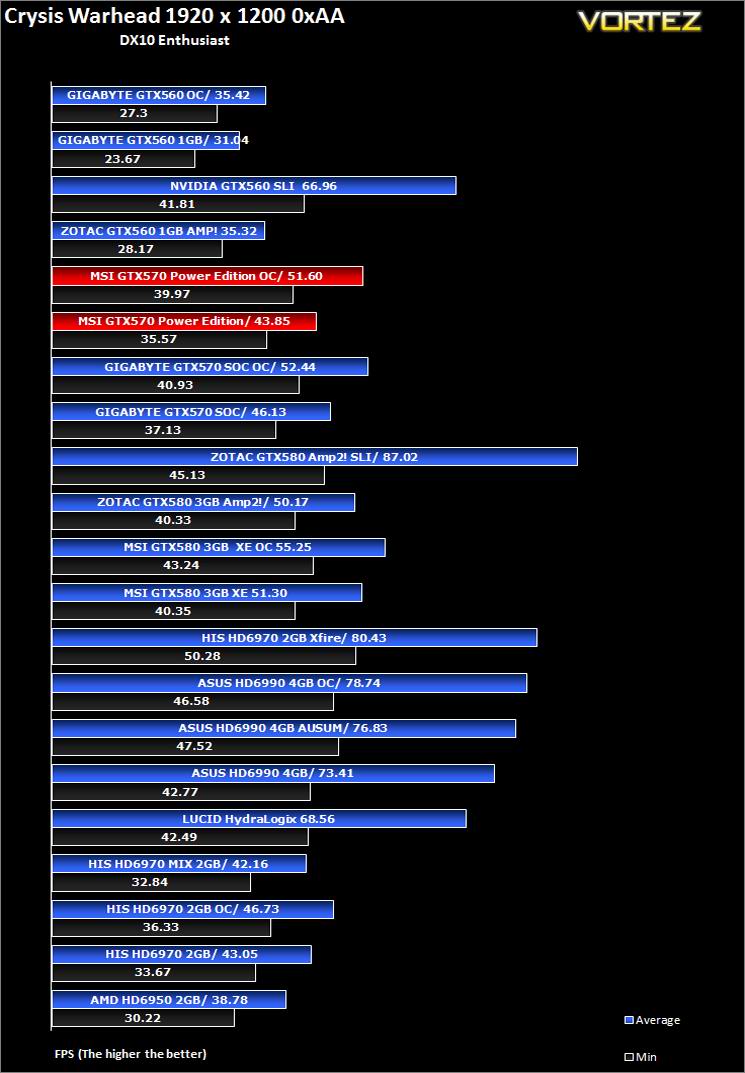

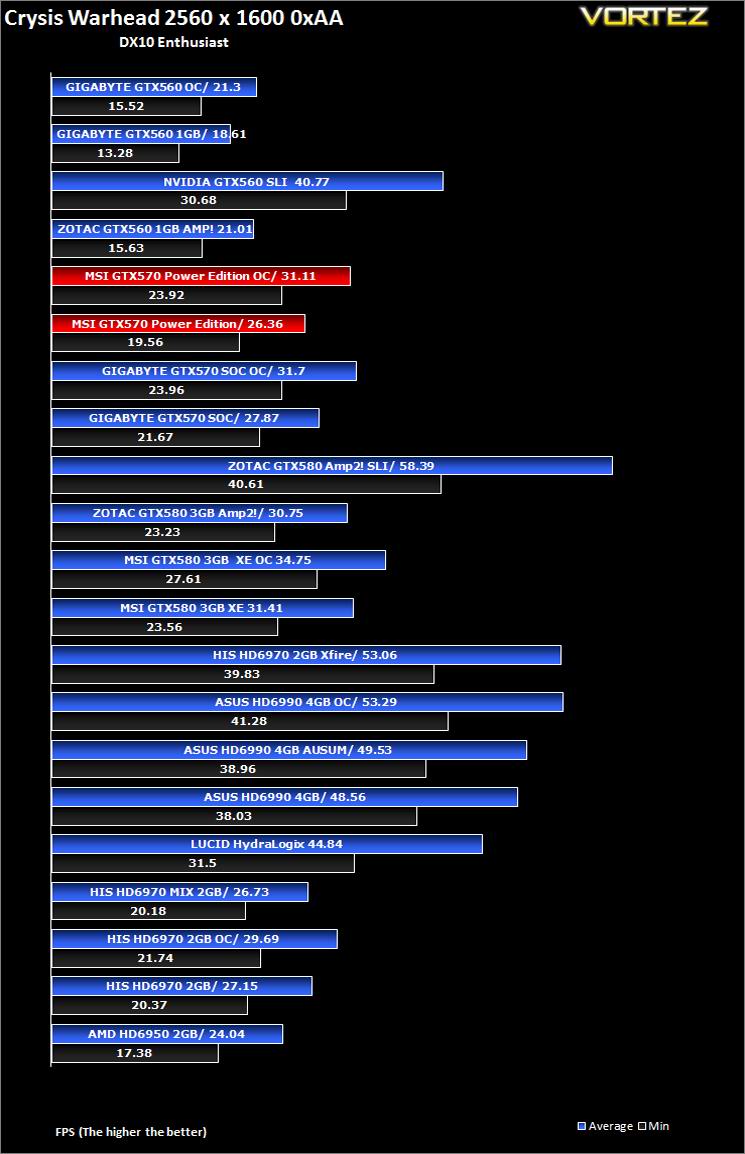

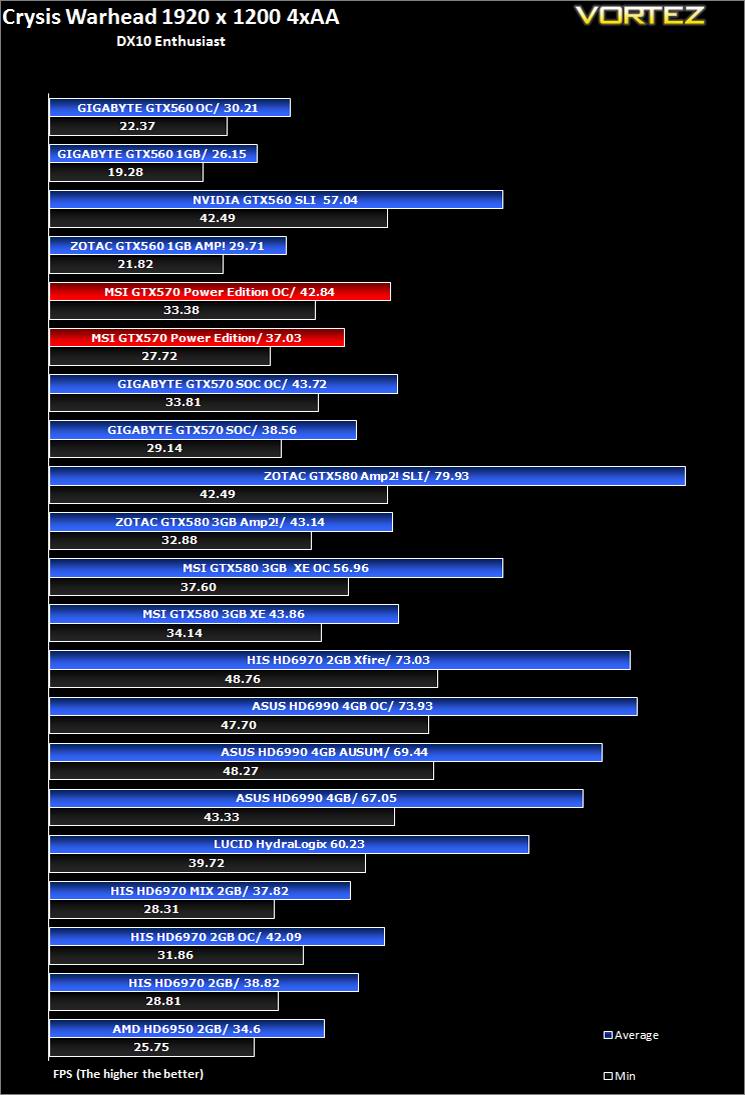

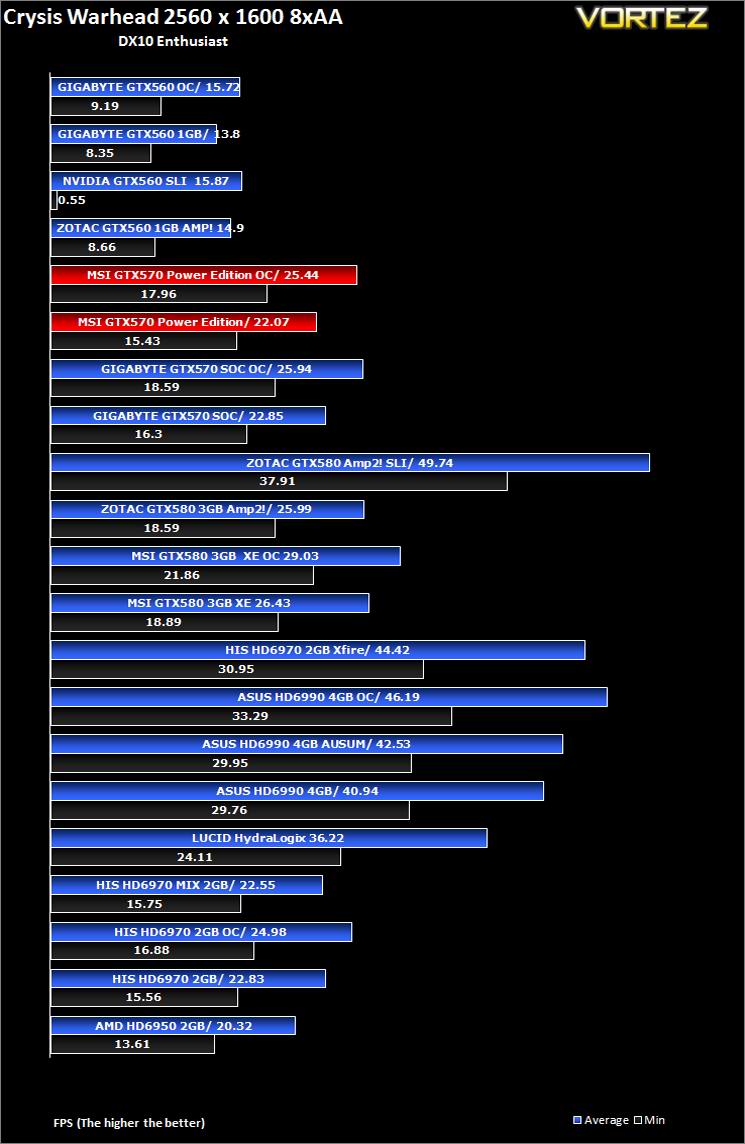

Crysis Warhead





Тестирование проводилось утилитой для бенчмаркинга от Framebuffer, используемый уровень - Ambush.

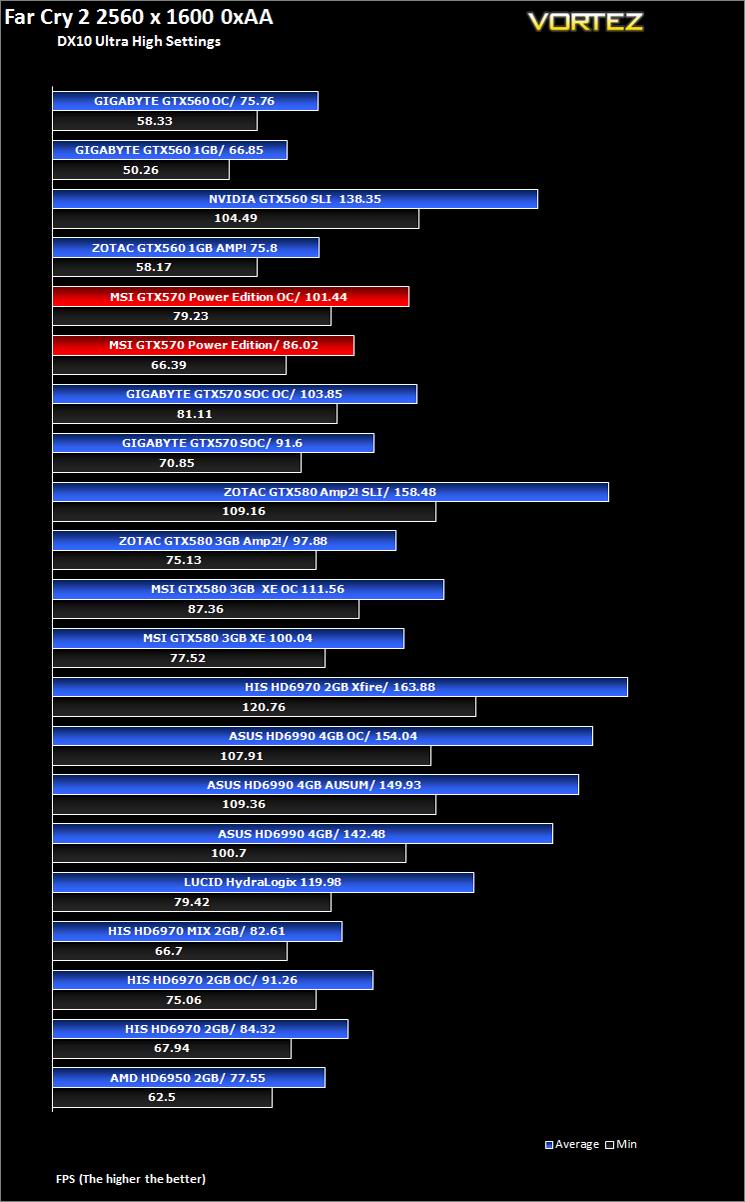

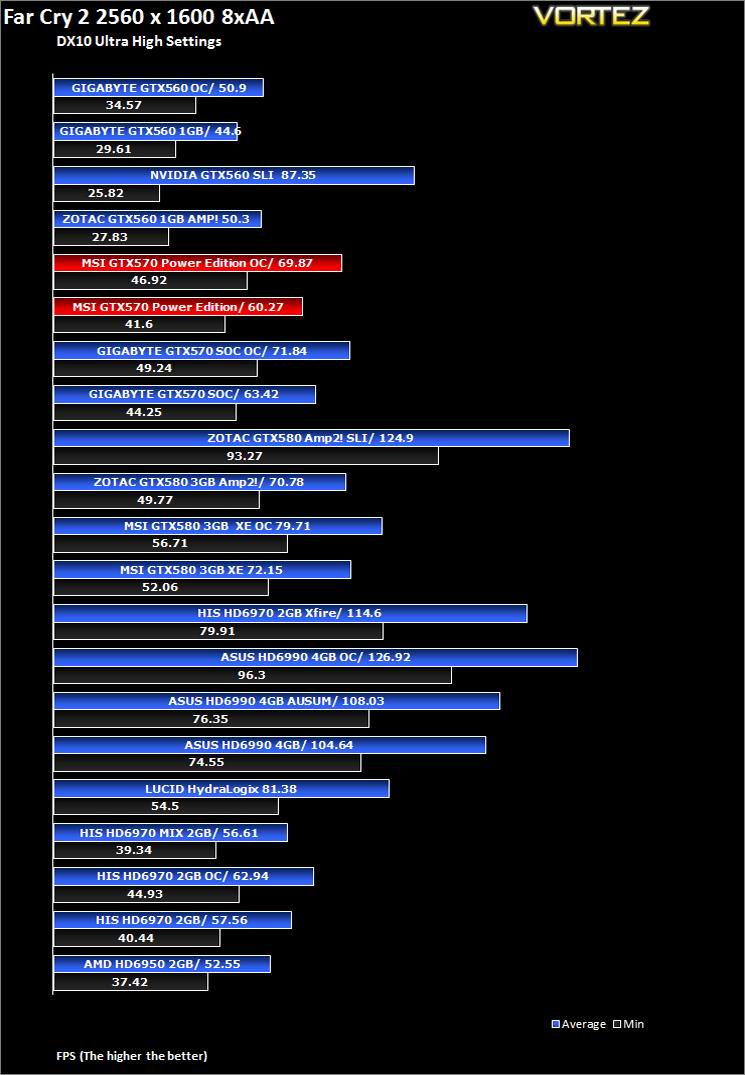

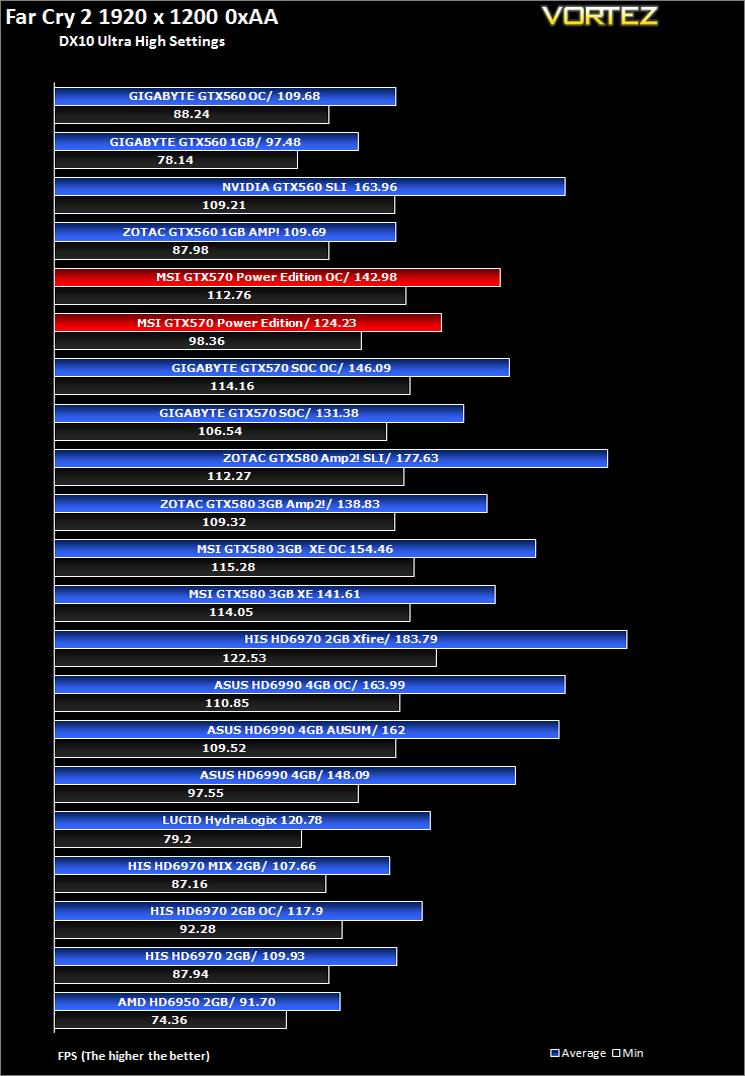

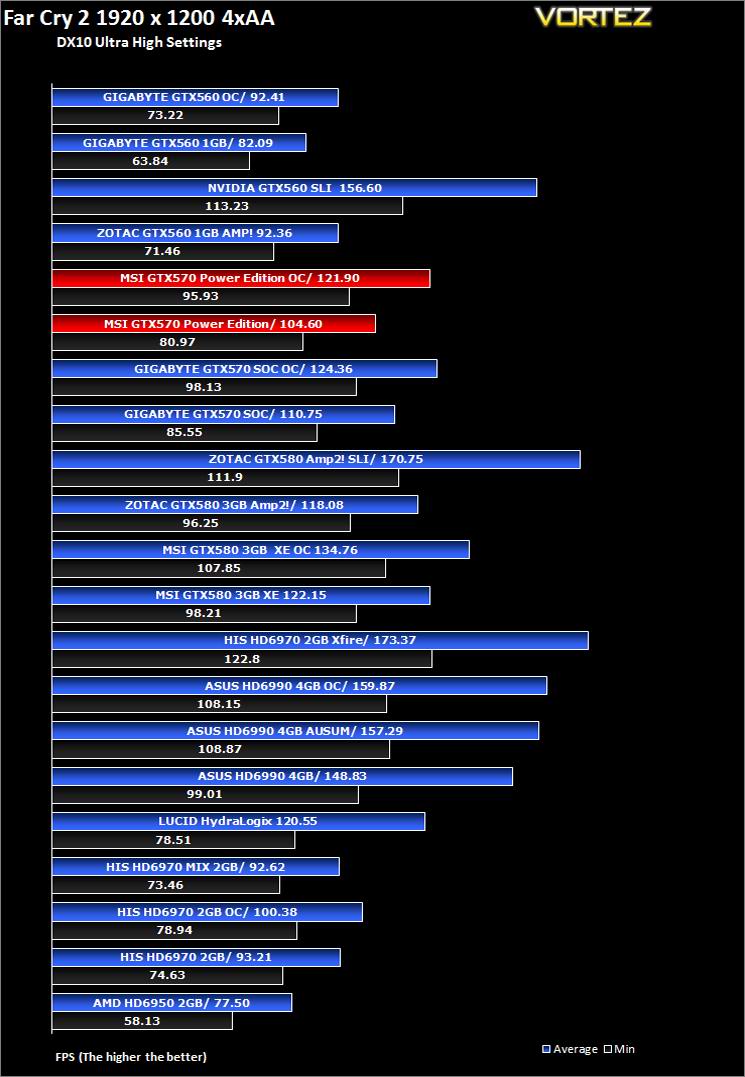

Far Cry 2





Для тестов использовалась встроенная в игру бенчмаркинговая утилита. Уровень для тестов - Small Ranch, прогон по уровню осуществлялся трижды, записывался средний результат.

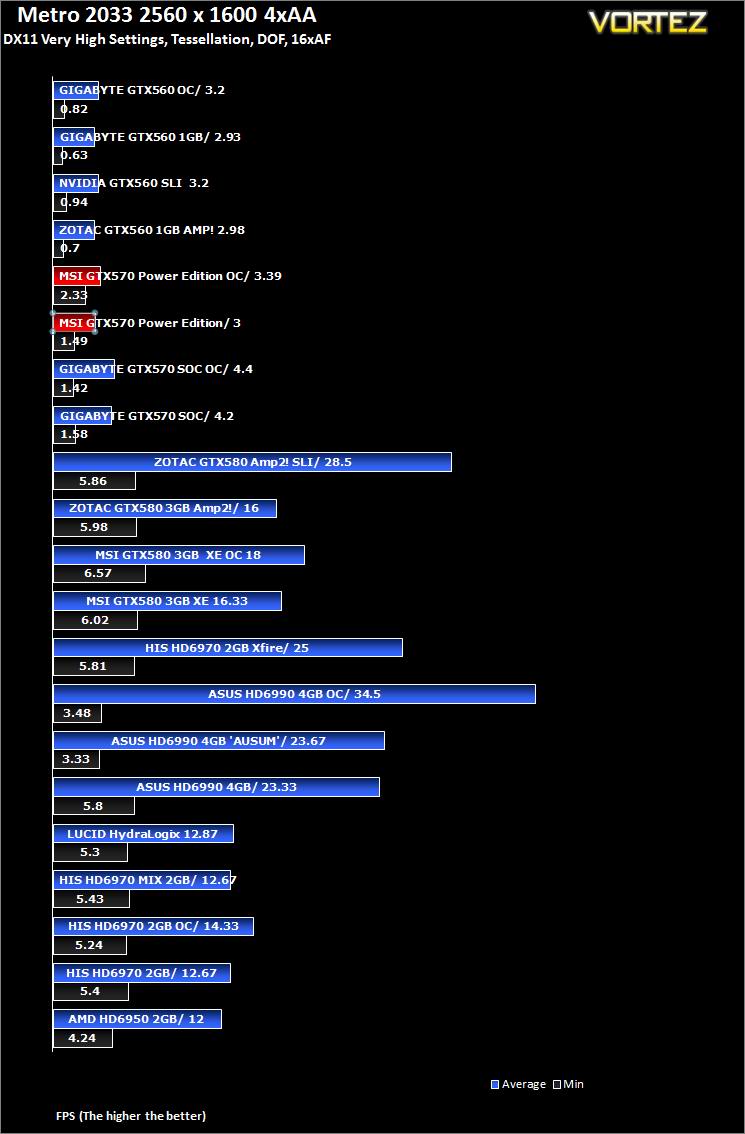

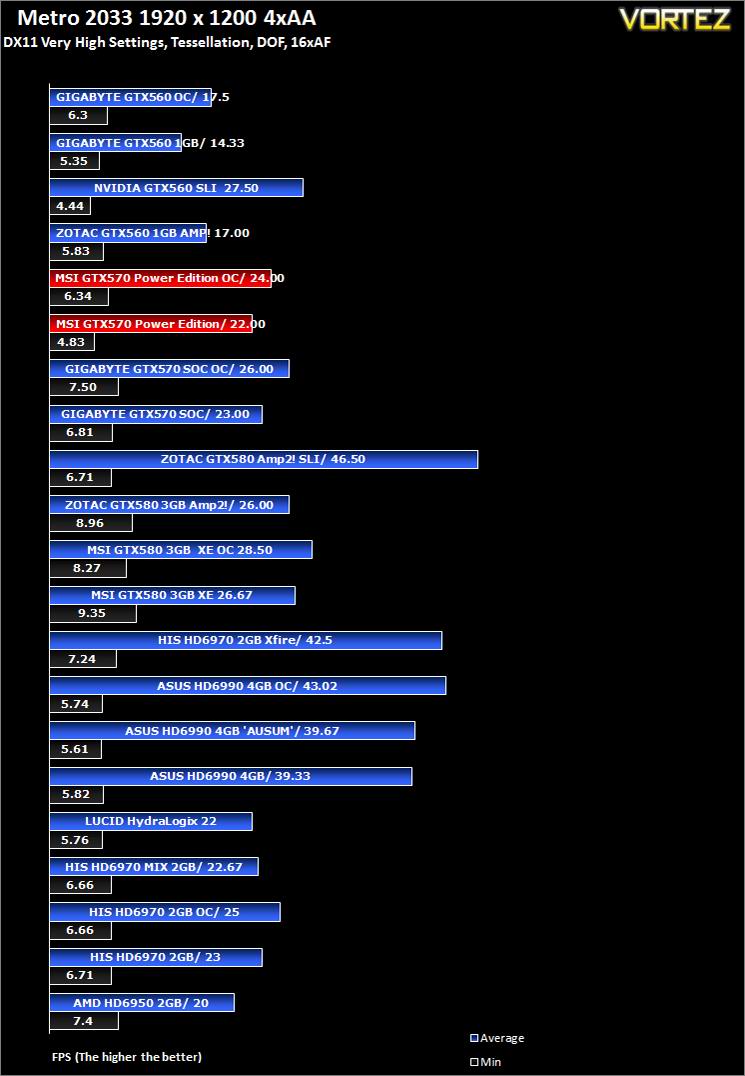

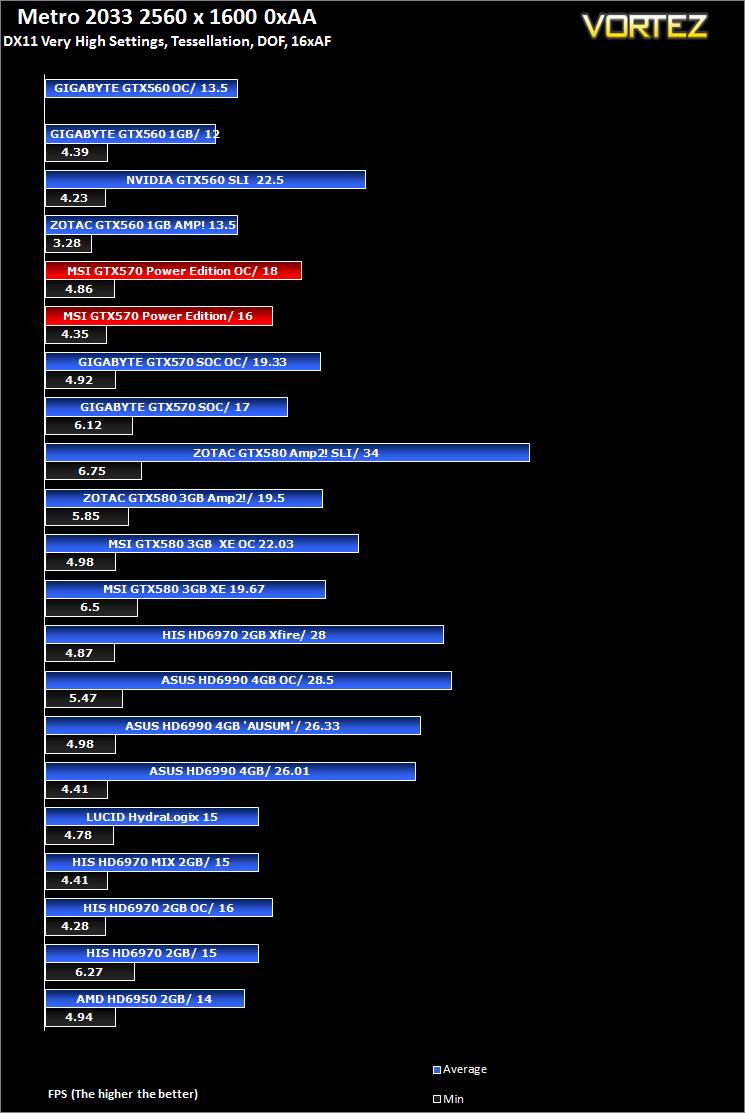

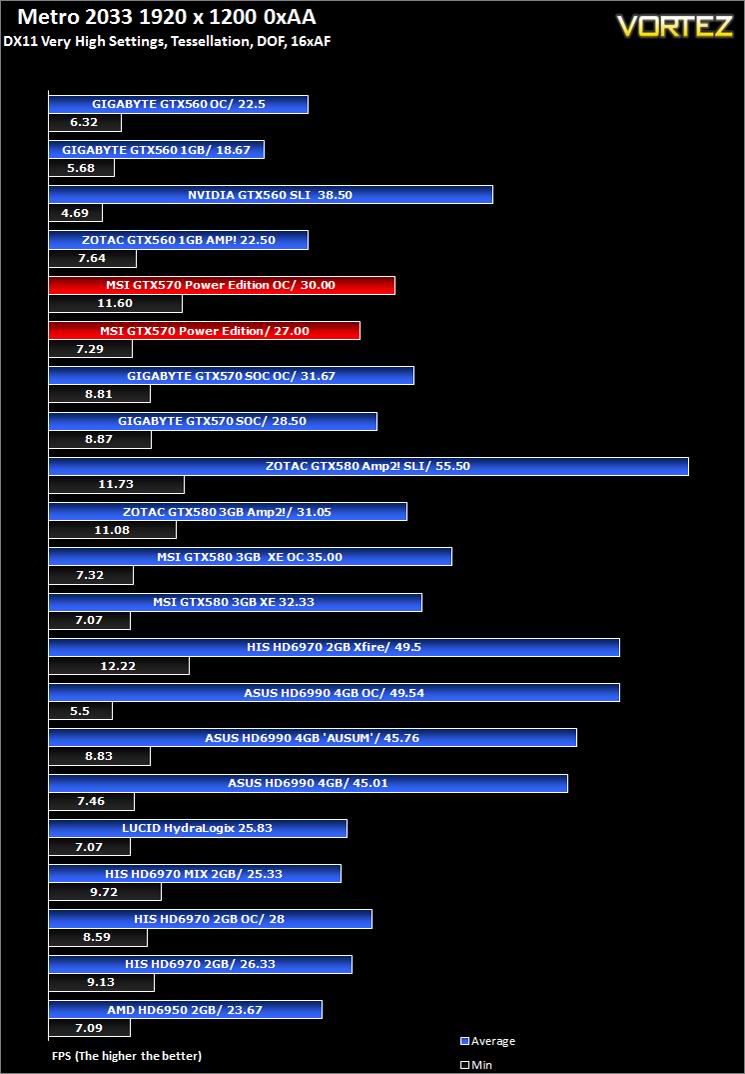

Metro 2033





Также использовался бенчмарк, встроенный в игру. Условия теста те же самые, что и в предыдущей игре.

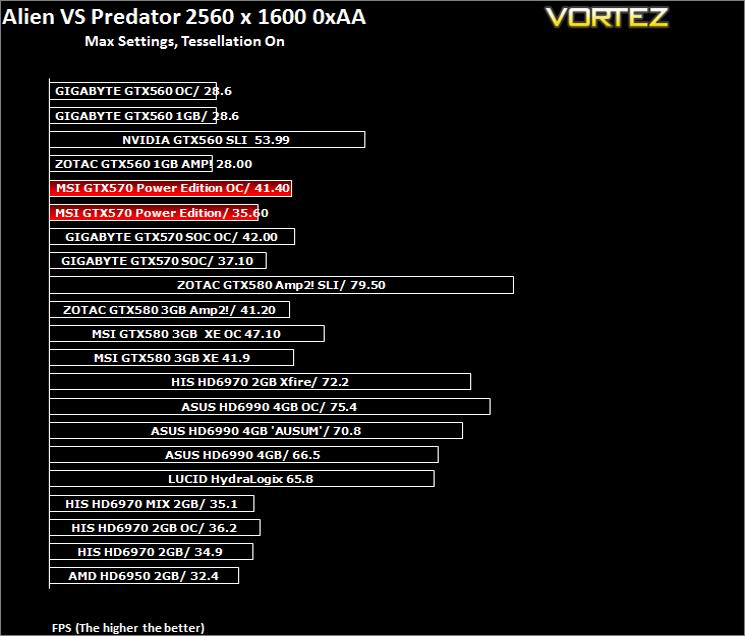

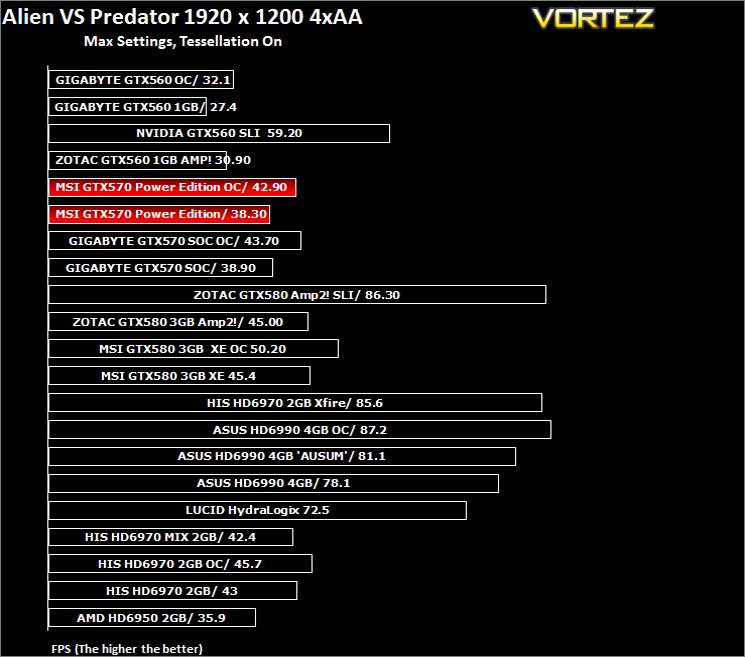

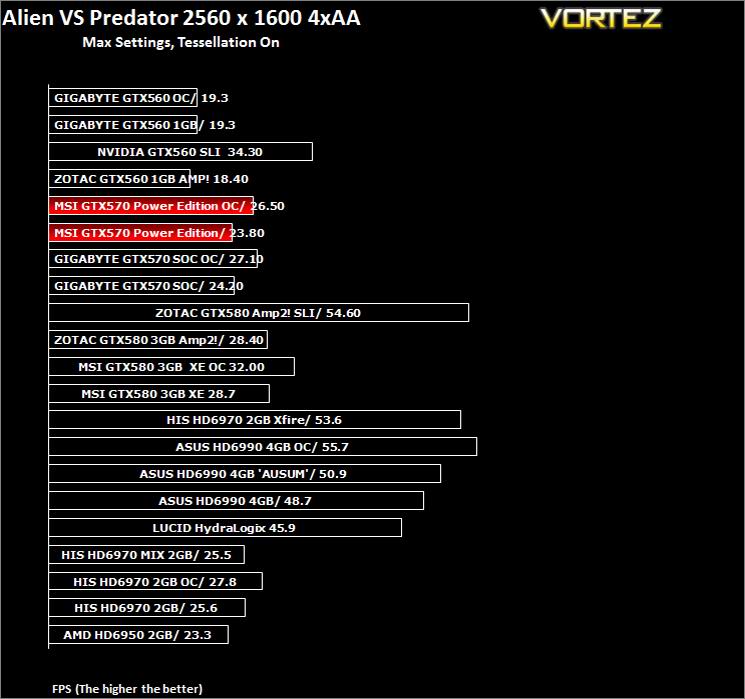

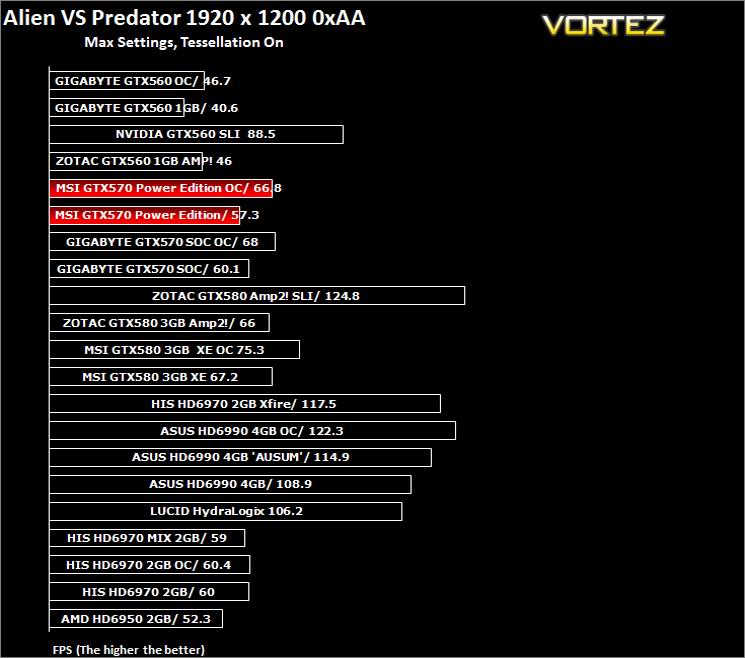

Alien Vs. Predator





Для теста использовался... тест на основе игры

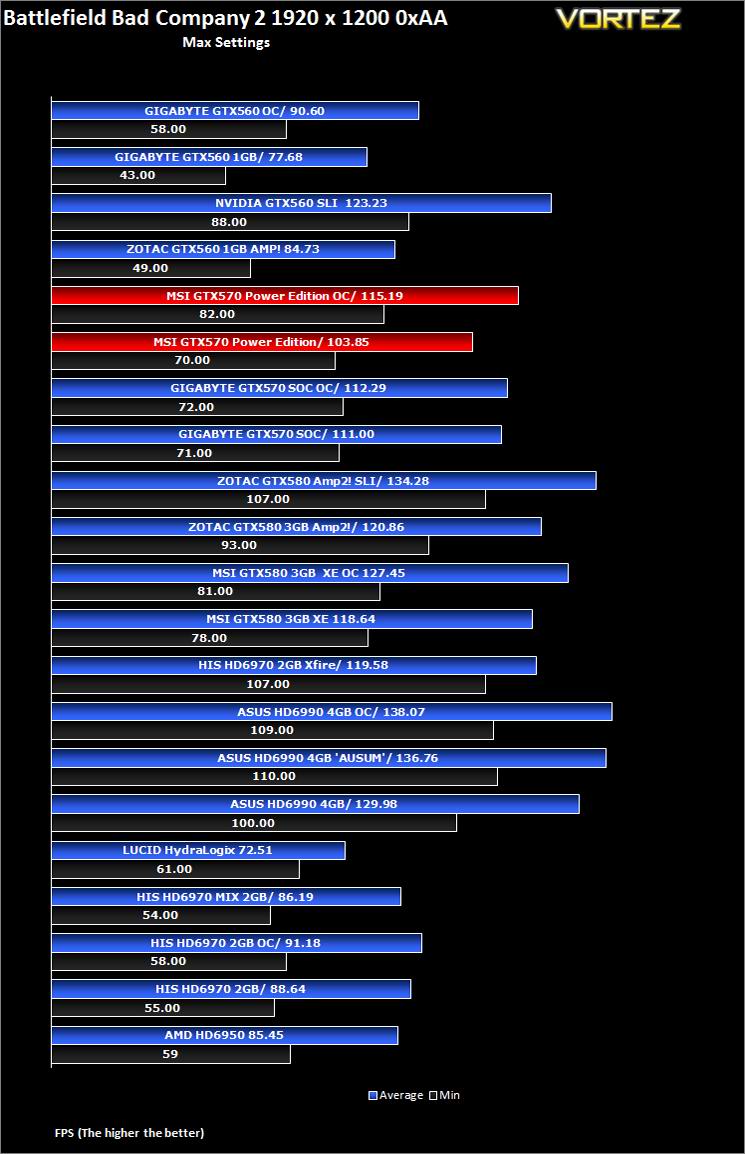

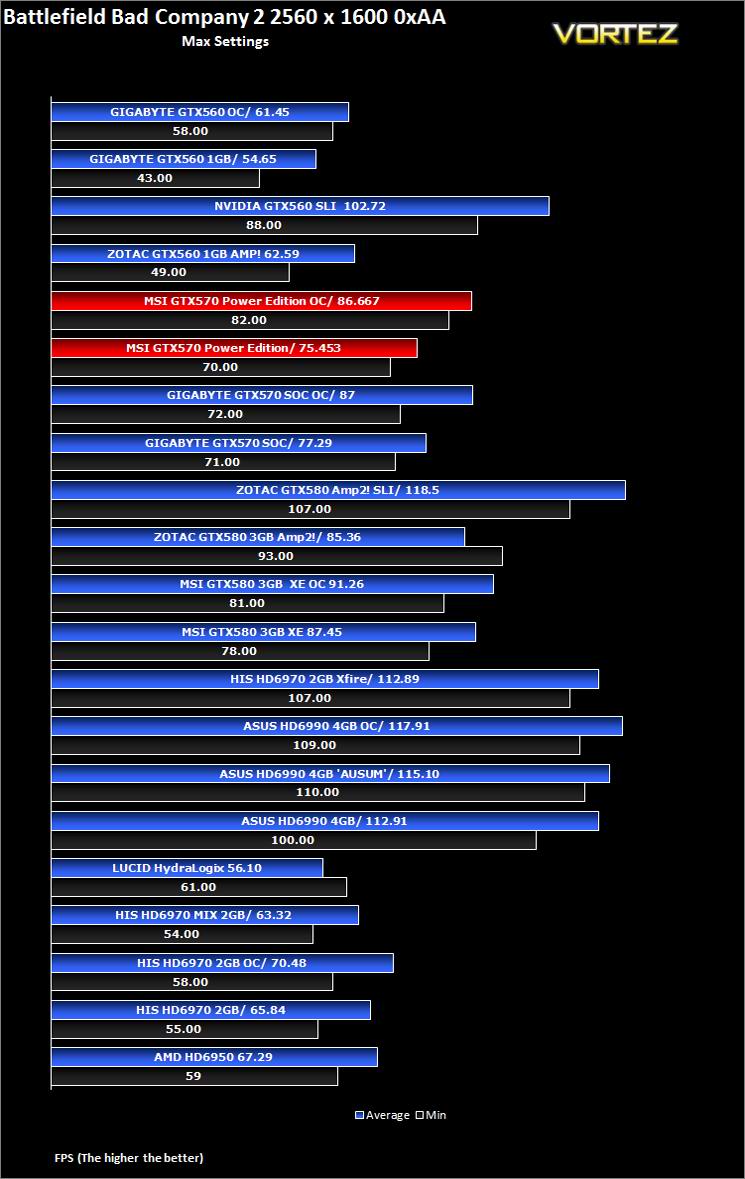

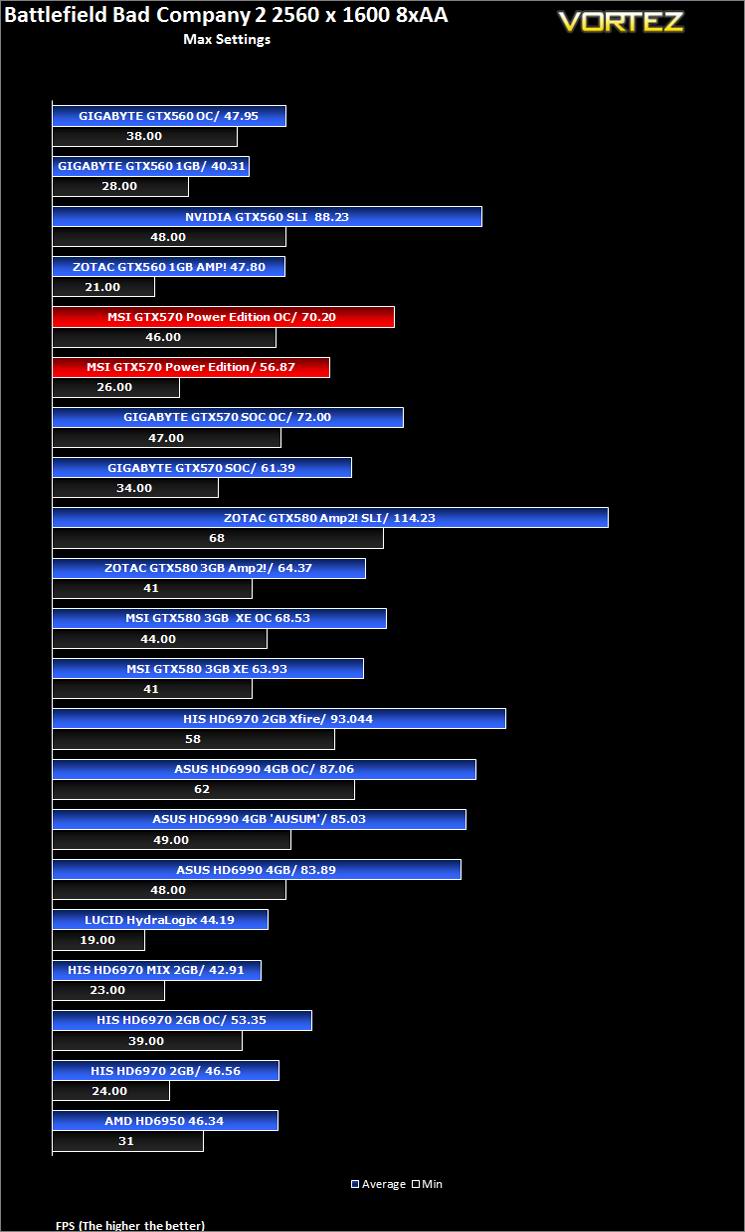

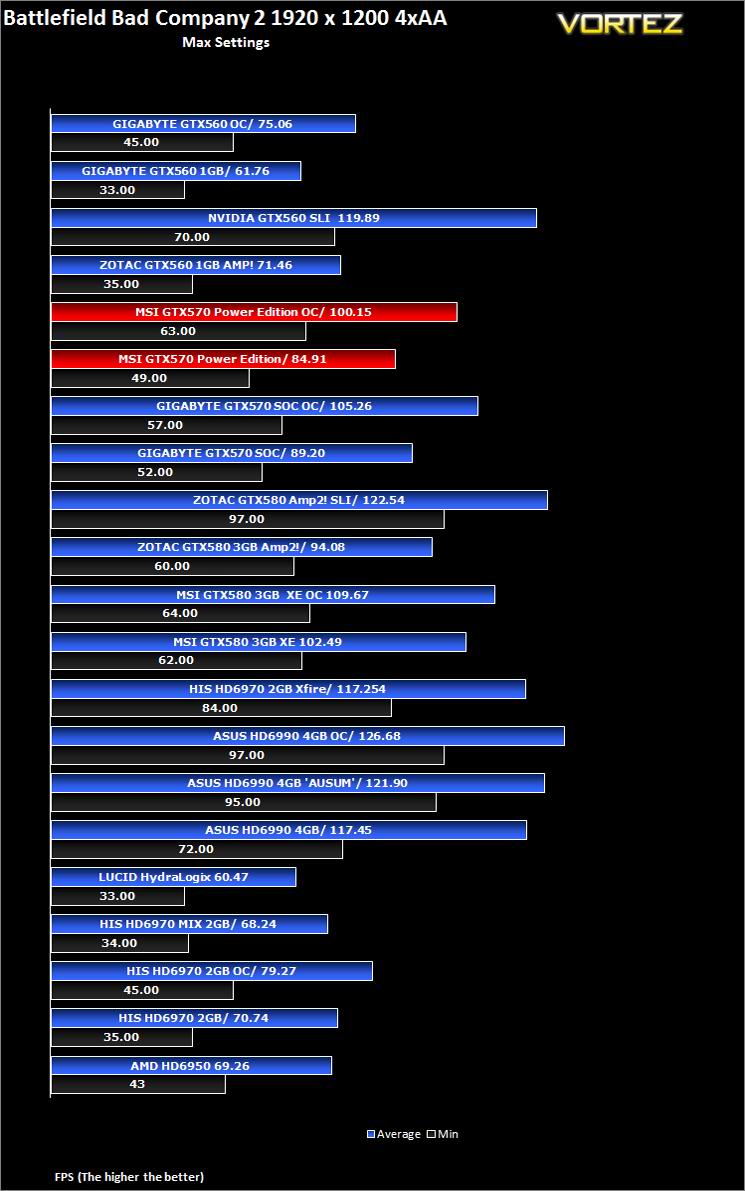

Battlefield: Bad Company 2





Т.к. в игре нет встроенного бенчмарка, использовался Fraps. 2 минуты бегали по уровню Cold War, всего три раза, средний FPS записывался в конце каждой такой пробежки.

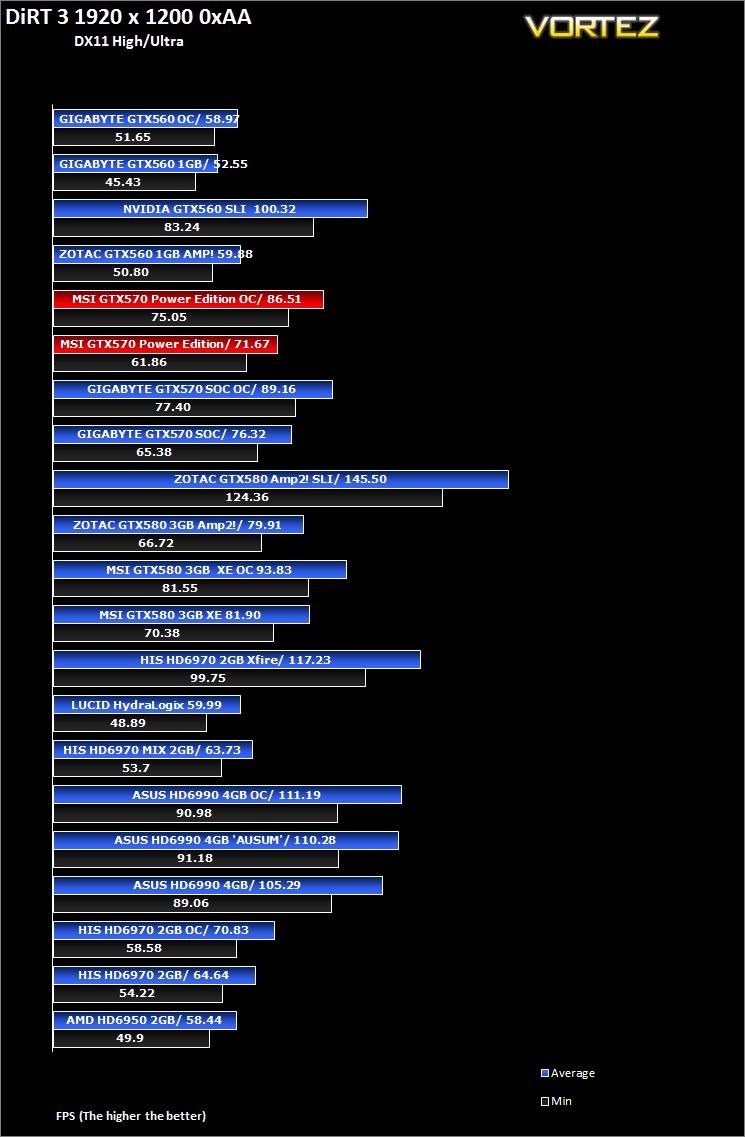

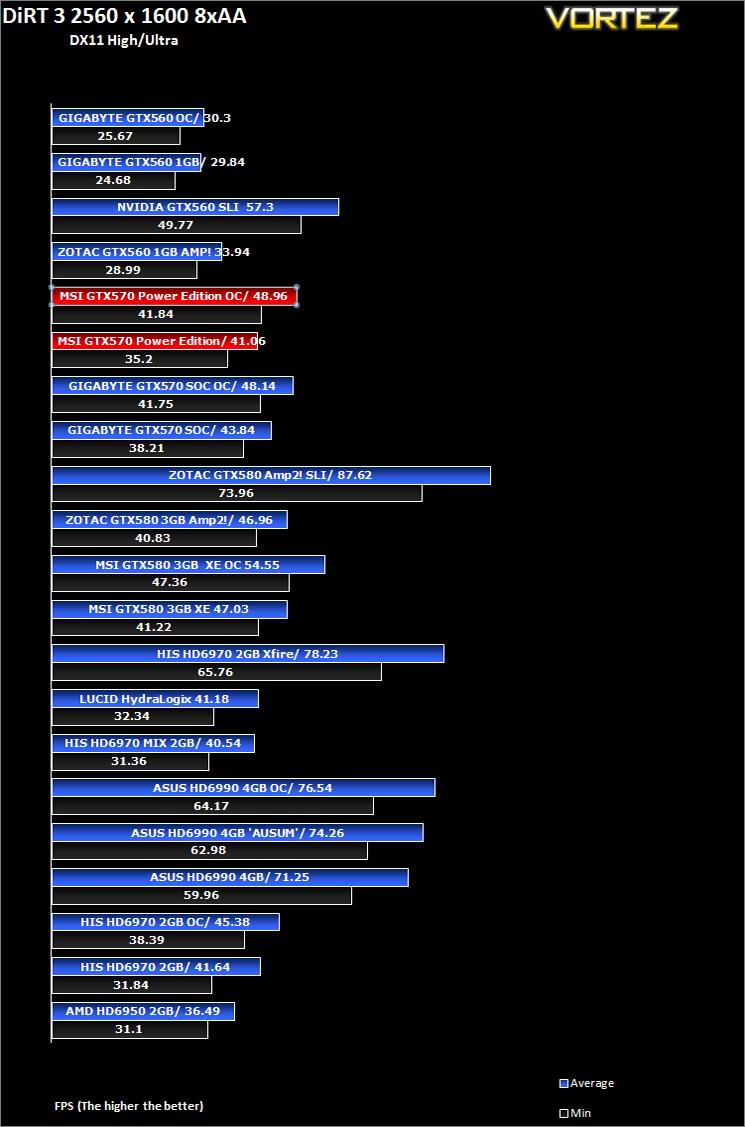

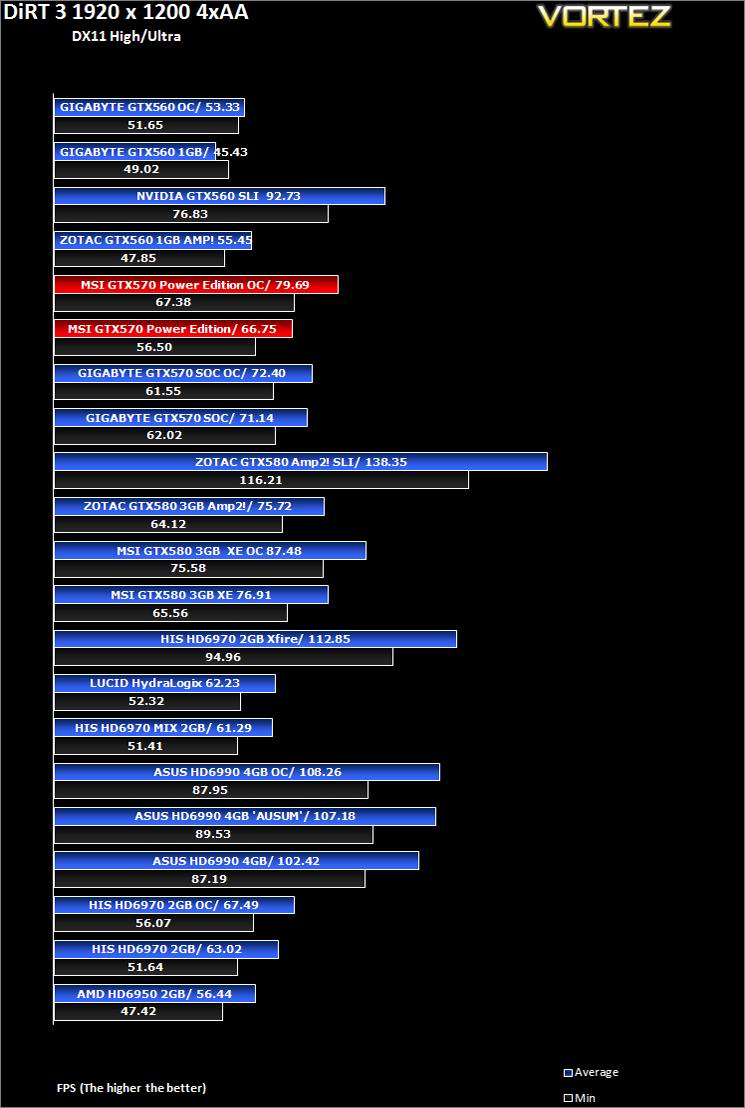

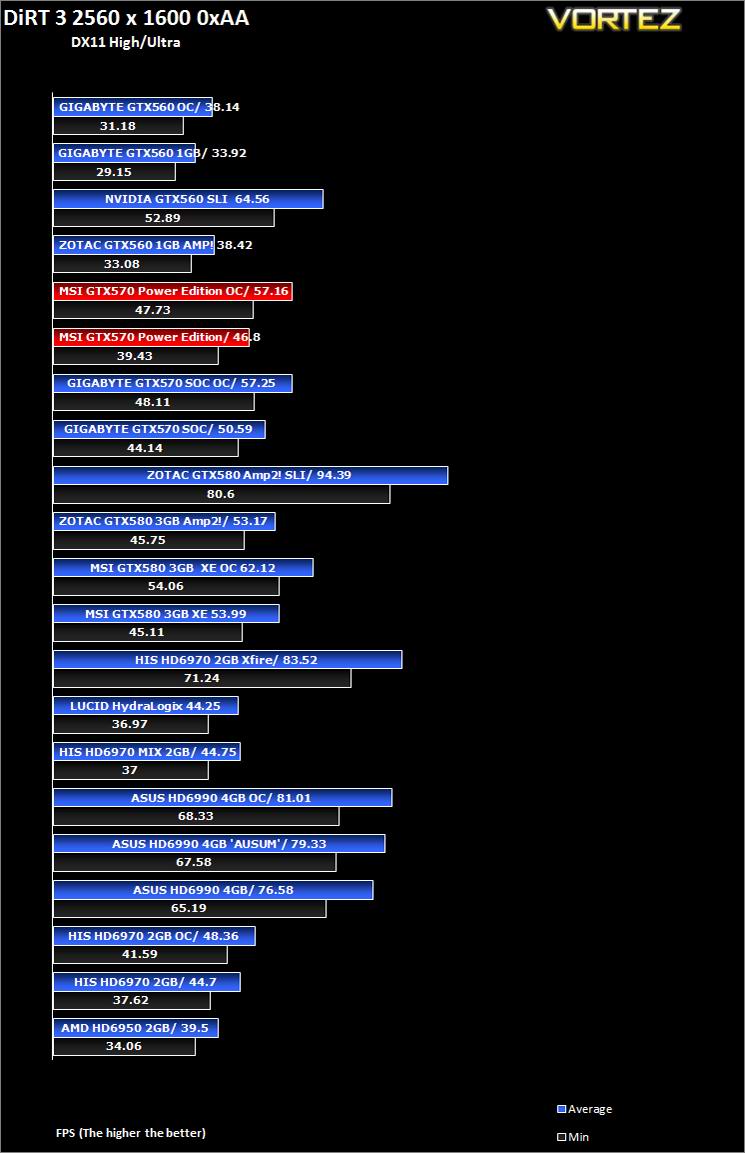

DiRT 3





Т.к. в DiRT 3 имеется встроенный бенчмарк, то его и использовали.

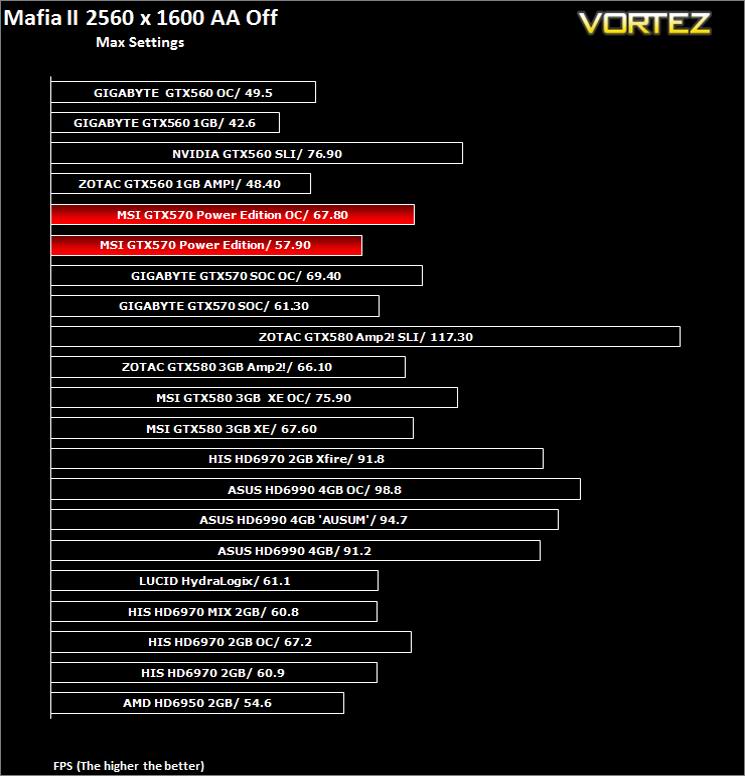

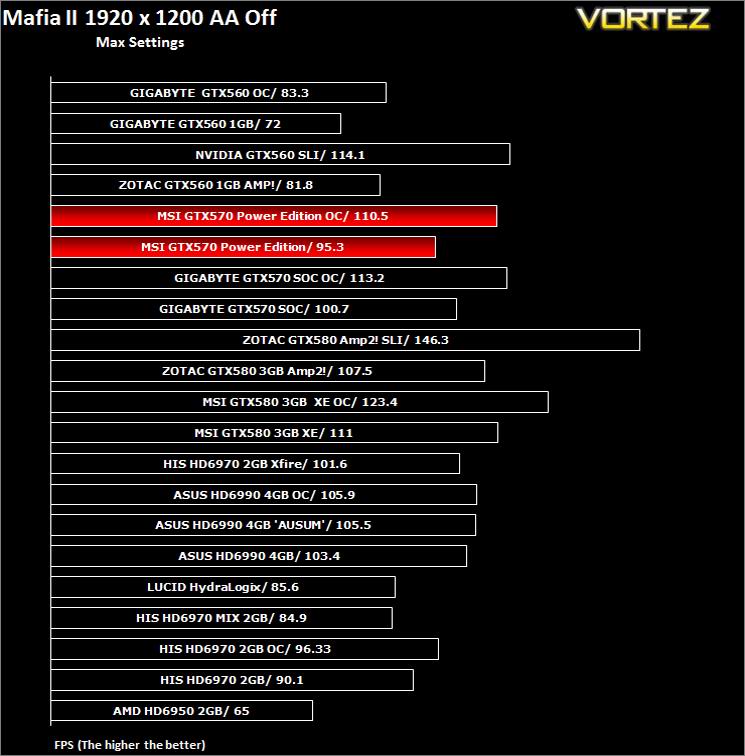

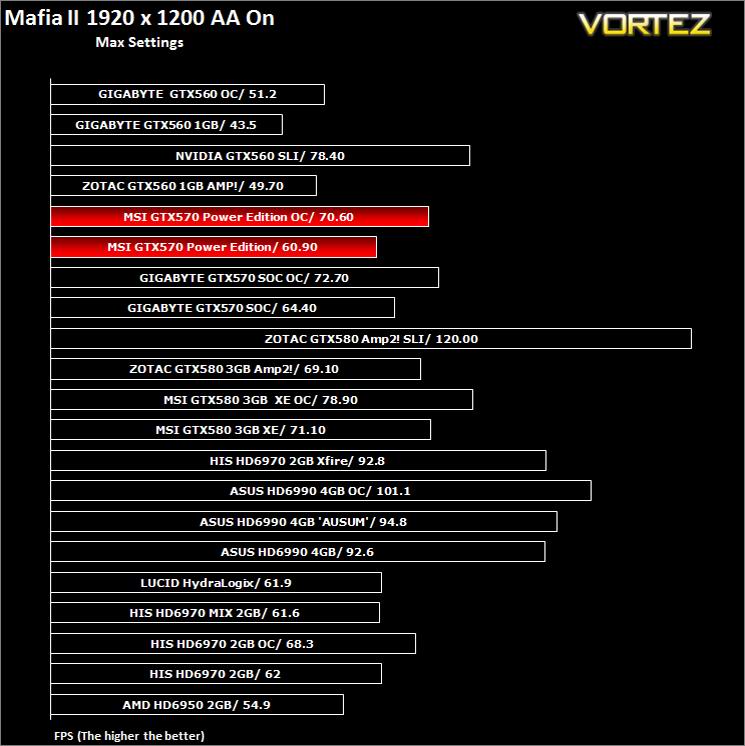

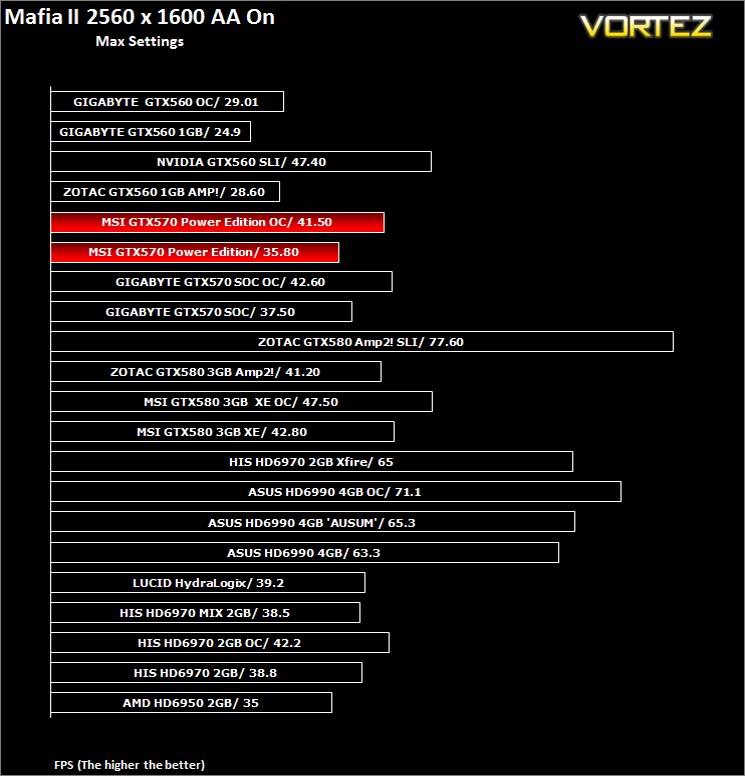

Mafia II





Использовался встроенный в игру бенчмарк.



















Синтетические тесты

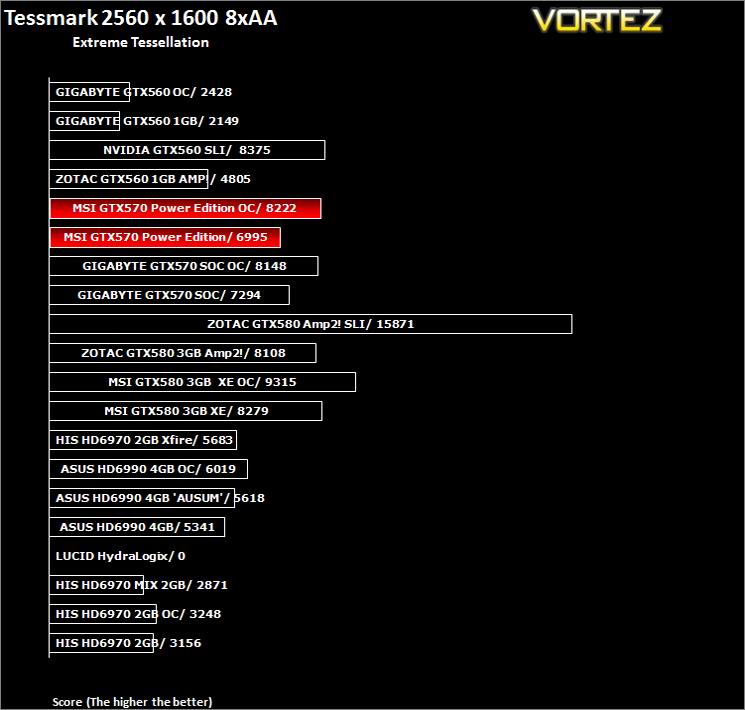

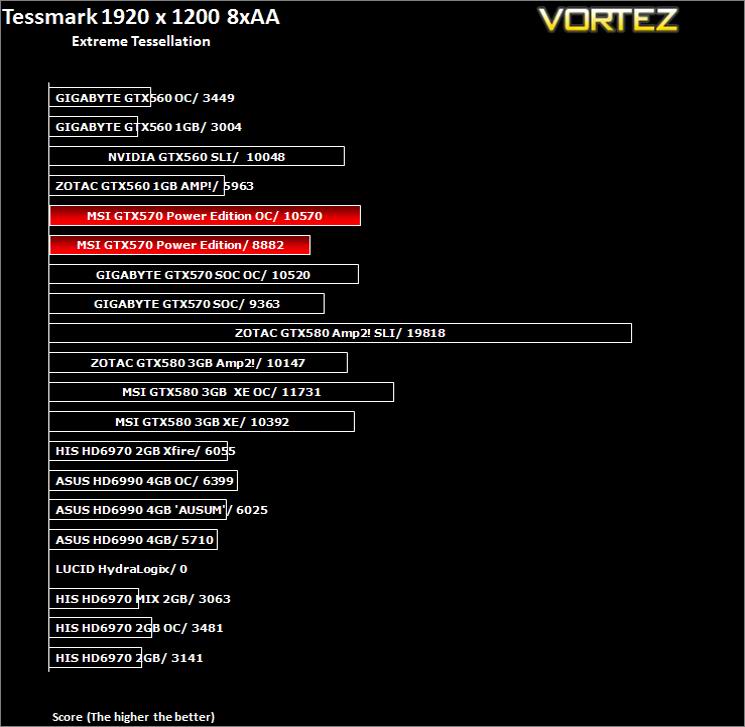

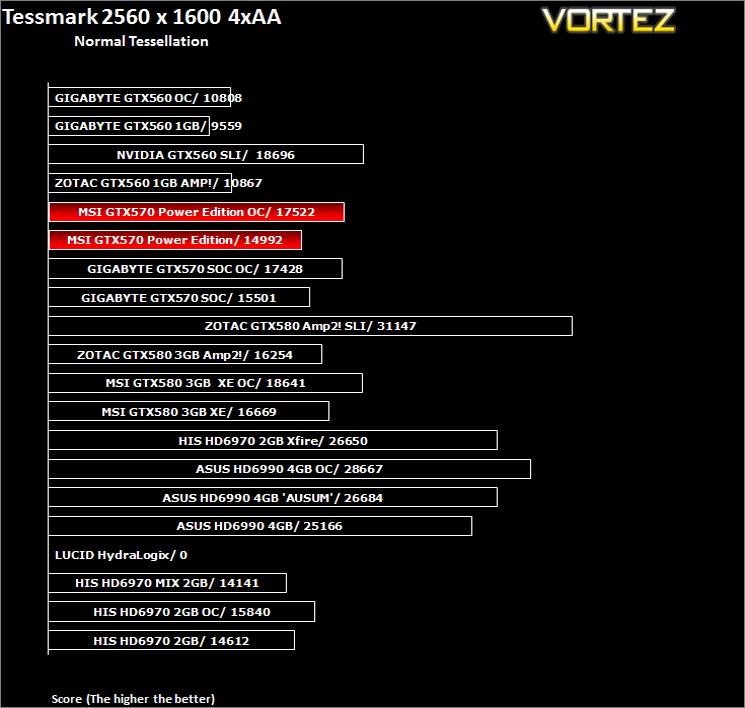

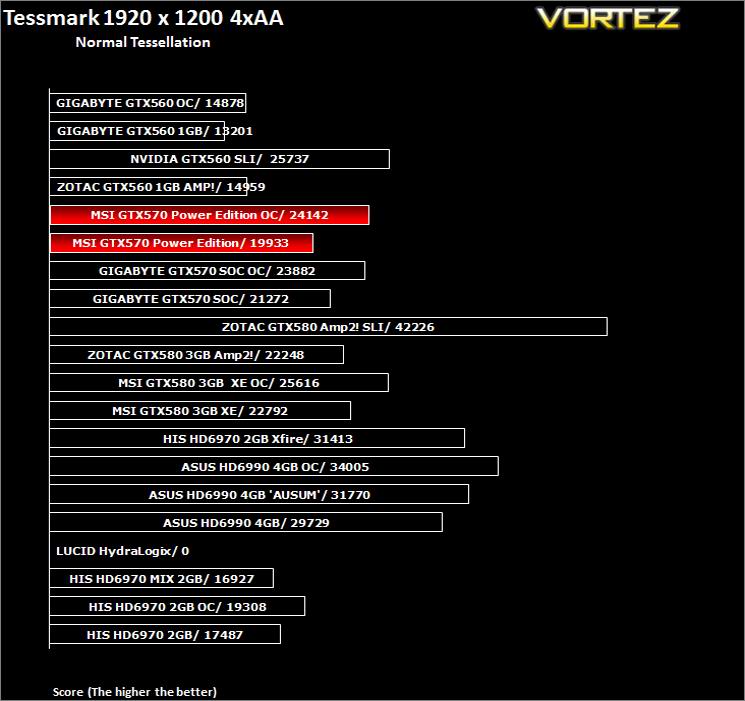

Первым на очереди идёт TessMark 0.2.2. Методология: бенчмарк запускался в полноэкранном режиме, использовался набор карт 1, в качестве рендерера выбран OpenGL 4.

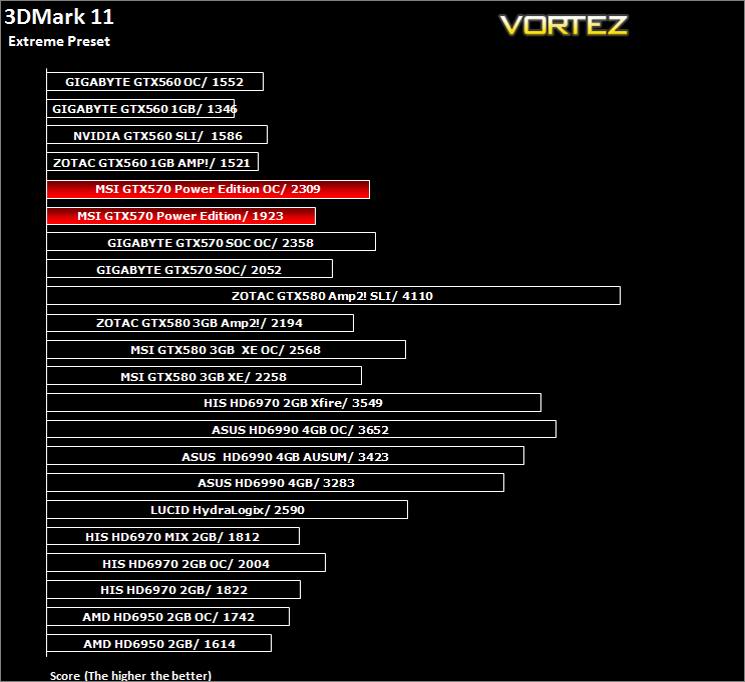

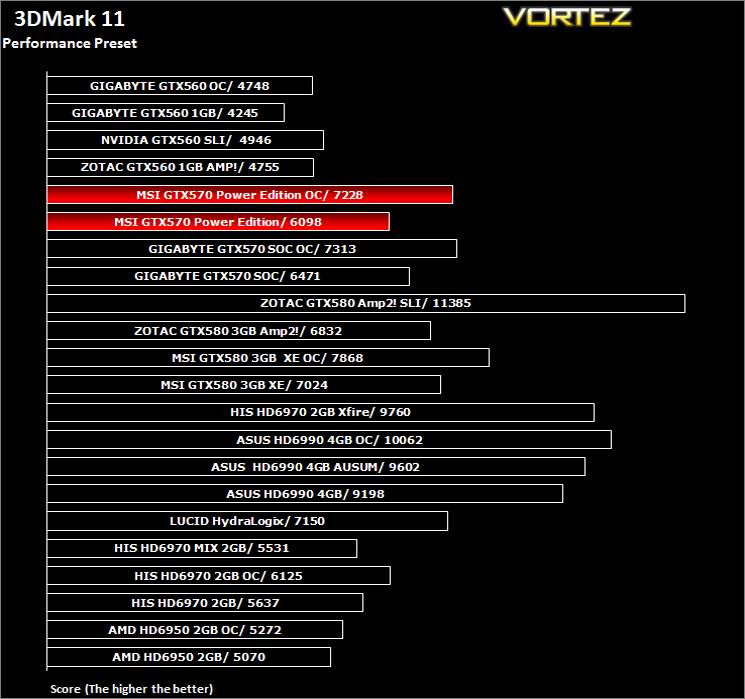

3DMark 2011





Для тестов использовались имеющиеся пресеты Performance и Extreme.

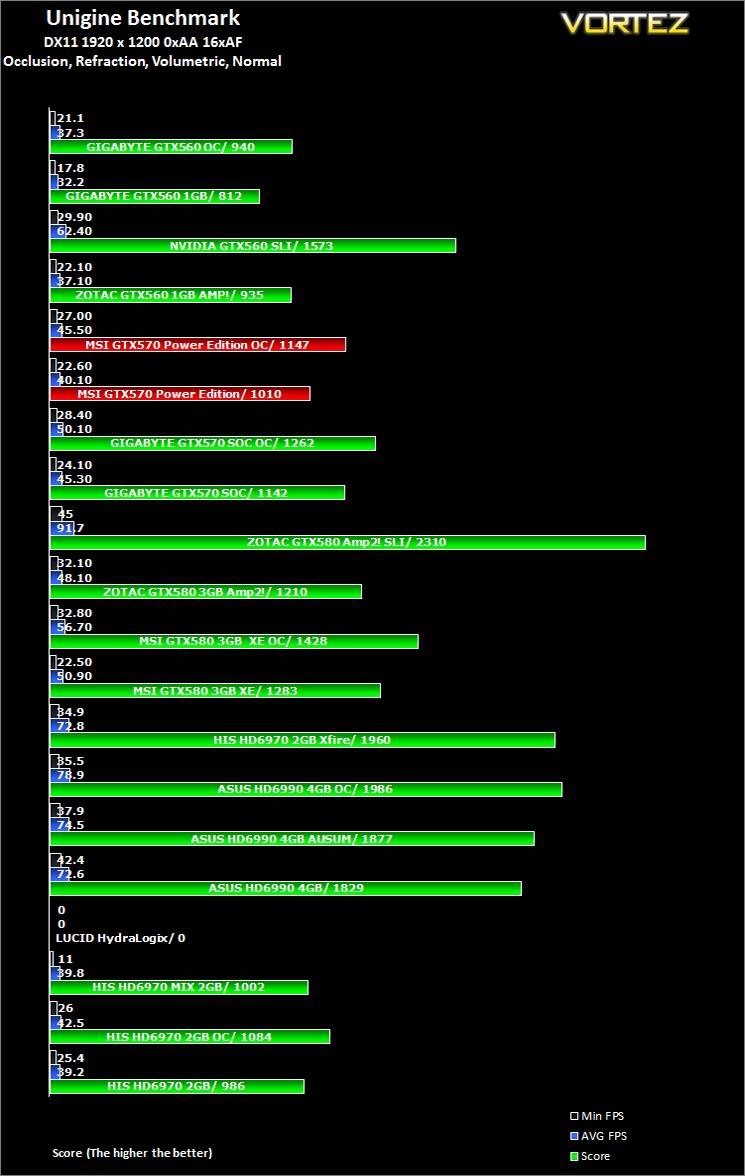

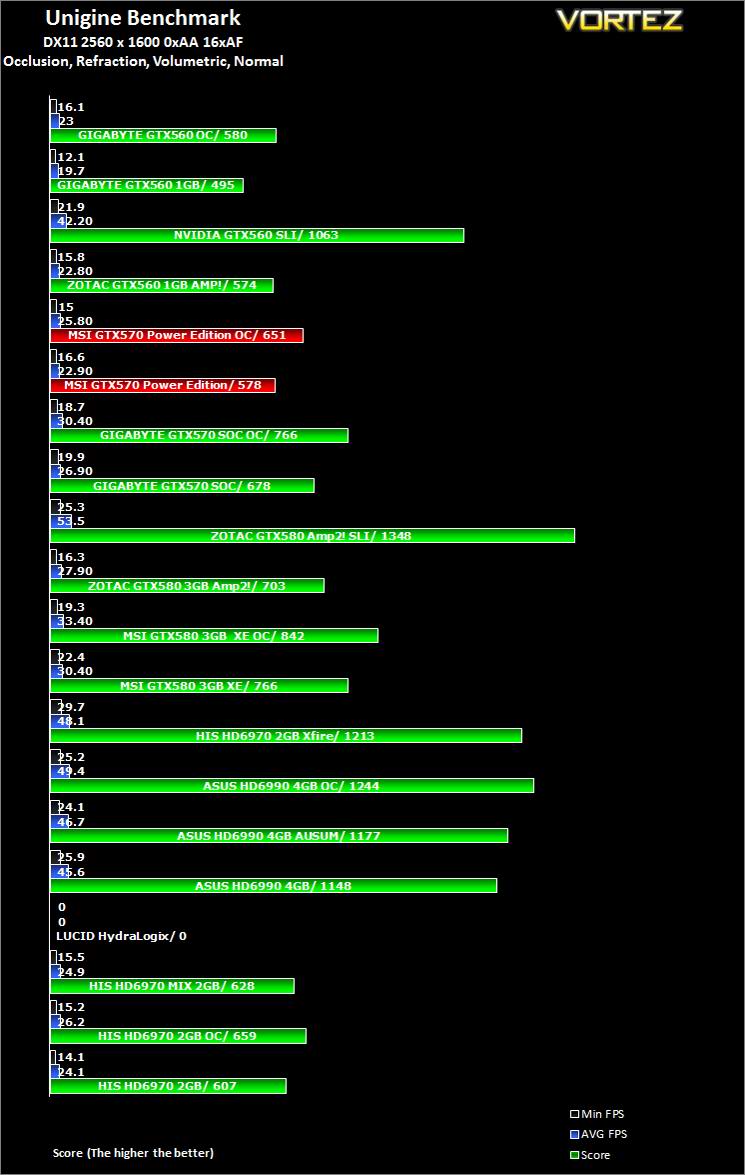

Unigine Heaven 2.5





Комментарии к прогону теста отсутствуют, все данные на графиках.











Выводы





Мне довольно сложно пересказывать выводы автора материала в этом обзоре, причина тому проста - сильное расхождение во мнениях по поводу системы охлаждения Twin Frozr II. Да, речь сначала заводится о втором варианте TF, который якобы и тихий и эффективный. Я же, просмотрев за время существования данного сайта немалое количество материала про видяхи с TF II, могу утверждать, что это далеко не лучшая система охлаждения графических адаптеров. С TF III дела получше, но и тут незадача, ибо существует несколько версией этого кулера, в этом можно убедиться на примере рассматриваемой карточки от MSI и продукта этого же вендора N580GTX Lightning.





Рассмотренная видеокарта вполне могла бы стать неплохой альтернативой GTX 580, если бы не два фактора: количество памяти и стоимость. 1280МБ хватает в большинстве игр при максимальных настройках, но не во всех. А стоимость в 265 фунтов стерлингов (~13150 рублей) практически достигает нижнего ценового диапазона GTX 580. В итоге про MSI N570GTX 1280MB Twin Frozr III Power Edition/OC говорят, что эта карточка сегодняшнего дня, а на будущее лучше взять что-то мощнее (или подождать нового поколения видеокарт).







ЗА:

• Приличная производительность
• Высококлассная система охлаждения
• Тишина работы карточки
• Высококачественные компоненты
• Уменьшенная длина





ПРОТИВ:

• 1280МБ памяти не хватит для всех игр в высоком разрешении
• Печатная плата изделия коричневого цвета







А вот и награды, присуждённые MSI N570GTX Twin Frozr III Power Edition/OC:





p.s. Если кто ещё не видел всего разнообразия 570-х "Джифорсов", обязательно загляните на страничку постоянно обновляемой Армады.









Автор оригинальной статьи - Richard "w3bbo" Weatherstone, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Vortez, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье
