Обзор десяти видеокарт GeForce GTS450 от различных производителей

13.09.2010 19:03 Slayer Moon
Печать
Нравится

Уважаемые читатели, сегодня день официальной премьеры видеокарты GeForce GTS450 от Nvidia и весь англоязычный Интернет (и малая часть нашего) пестрит обзорами этого графического адаптера и новостями, с ним же связанными. Один из лучших обзоров, на мой взгляд, получился у Guru3D и именно его я Вам сегодня перескажу. Гилберт постарался на славу - сравнил производительность сразу ДЕСЯТИ видеокарт GTS450 - от ASUS, eVGA, ECS, MSI, Palit, Sparkle, KFA2 (Galaxy), Inno3D, Gigabyte и референсной от NVIDIA. Материал очень интересный, как мне кажется, так что давайте приступим к его изучению.















Вот полный список тестируемых в данном труде видеокарт:







NVIDIA GeForce GTS 450 Roundup










Немного об архитектуре GF106



Стоит начать с таблички, в которой указаны характеристики трёх продуктов на базе Fermi, каждая из которых использует свою модификацию этого произведения Nvidia.


Видеокарта GeForce GTS 450 GeForce GTX 460 GeForce GTX 465
Графические кластеры 1 2 3
Потоковые процессоры 4 7 11
Шейдерные процессоры 192 336 352
Текстурные юниты 32 56 44
ROPы 16 32 32
Частота ядра 783 МГц 675 МГц 607 МГц
Частота шейдеров 1566 МГц 1350 МГц 1215 МГц
Скорость видеопамяти 3608 МГц 3600 МГц 3200 МГц
Количество видеопамяти 1024MB GDDR5 1024MB GDDR5 1024MB GDDR5
Интерфейс памяти 128-бит 256-бит 256-бит
Пропускная способность памяти 57.7 ГБ/с 115.2 ГБ/с 102.6 ГБ/с
Скорость выборки текстур 25.1 ГигаТекселей/сек 37.8 ГигаТекселей/сек 26.7 ГигаТекселей/сек
Тех.процесс производства 40нм 40нм 40нм
Тепловыделение 106 Ватт 160 Ватт 200 Ватт



Забавный вывод сделал по табличке автор с Гуру3Д, он сказал, что на фоне своих более дорогих братьев, GTS450 выглядит.. кастрированной видеокартой. Да - так и сказал и пойди поспорь, по-сути так и есть.





Гилберт не поленился и снял крышку теплообменника с графического чипа карты и измерил сам GF106:










Референсная видеокарта GTS450



Далее у нас в материале пойдёт огромная фотогалерея всех видеокарт из обзора с небольшими комментариями.



Автор начал с референсной карточки от Nvidia:



NVIDIA GeForce GTS 450 Roundup

NVIDIA GeForce GTS 450 Roundup



Дизайн и система охлаждения до боли напоминают оные у GTX460, нынешнего любимца публики. Видеовыходы - и те идентичны.



NVIDIA GeForce GTS 450 Roundup



Карточка питается от одного шестипинового коннектора БП. Как минимум это означает, что тепловыделение большим не будет, а это плюс. Официальный показатель TDP - 100 ватт. Согласитесь - мелочь по сравнению с GTX480 и другими GF100-продуктами.



NVIDIA GeForce GTS 450 Roundup



Тут автор указывает, что память используется производства Samsung, но не указывает 0.4нс или же 0.5нс у неё время выборки. Теоретический максимум для 0.4нс памяти - это 5000МГц, а для 0.5нс - 4000МГц.








ASUS GeForce GTS 450 DirectCu TOP (ENGTS450)



Первая карточка (тут и далее карты представлены по алфавиту) довольно интересна на вид:



NVIDIA GeForce GTS 450 Roundup



Дизайн нереференсный, карточка поставляется с заводским разгоном ядра, шейдеров и памяти (925/1850/4000), в комплекте идёт инструкция по эксплуатации, диск с драйверами и переходник с двух молексов на 6-и пиновый коннектор БП (это добро дают тут и далее, потому каждый раз я это писать не буду).



NVIDIA GeForce GTS 450 Roundup



В карточке используются какие-то особые компоненты, позволяющие ей жить дольше даже в таком не хилом разгоне (вполне возможно, что её удастся разогнать ещё круче).



NVIDIA GeForce GTS 450 Roundup



В системе охлаждения используются две 8мм теплотрубки, контактирующие напрямую с теплообменником графического ядра карточки.



Автор отмечает, что у всех, без исключения видеокарт семейства GTS450 имеется возможность повысить напряжение на ядре карты, для лучшего разгона.



NVIDIA GeForce GTS 450 Roundup



Карты можно объединить в 2-way SLI конфигурацию. У карточки ASUS присутствуют видеовыходы D-Sub, HDMI, DVI.








ECS GeForce GTX 450 Black



Следующая карта от ECS. Гилберт указывает, что пометка "GTX" в названии - не ошибка, несмотря на то, что карточки все называются "GTS".Видимо, это такой способ привлечения внимания клиентов, разработанный хитрыми сотрудниками ECS.



NVIDIA GeForce GTS 450 Roundup



Система охлаждения видеокарты производства Arctic. Автор отмечает, что она чрезвычайно эффективна, т.к. даже в самых тяжёлых тестах температура ядра не поднималась выше 45 градусов по Цельсию.



NVIDIA GeForce GTS 450 Roundup



Частоты карты - 850/1700/4000 (ядро/шейдеры/память), неплохой разгон.



NVIDIA GeForce GTS 450 Roundup



Печатная плата карты, видимо, на 100% референсная, видеовыходы те же самые и коннекторов питания не прибавилось.



NVIDIA GeForce GTS 450 Roundup








eVGA GeForce GTS 450 FTW



Тут ревьювер стал описывать когда какая карточка выйдет, Вам же я советую ознакомиться с моей подборкой вариаций на тему GTS450, там всё понятнее и материала больше.



NVIDIA GeForce GTS 450 Roundup



Заводской разгон карточки хорош - 920/1840/4100МГц, это самые высокие показатели из всех карт данного тестирования (по разгону памяти).



NVIDIA GeForce GTS 450 Roundup



Гарантия на продукт - 2 года, но если зарегистрировать карточку на оф.сайте компании, то она (гарантия) магическим образом увеличивается аж в 5 раз (10 лет).



NVIDIA GeForce GTS 450 Roundup

NVIDIA GeForce GTS 450 Roundup



Печатная плата и система охлаждения у видяшки - референсная, видеовыходы - тоже. Цвет печатной платы понравилась Гилберту (он падок на чёрное, как мы уже знаем из предыдущих его обзоров).




Inno3D GeForce GTS 450 iChill Freezer edition



NVIDIA GeForce GTS 450 Roundup



Перед нами ещё один продукт с системой охлаждения от Arctic, сомневаться в его эффективности и тишине не приходится.



NVIDIA GeForce GTS 450 Roundup



Конечно же, имеется заводской разгон карты - 820МГц по ядру и 3800Мгц по памяти. По заверениям Гилберта, выше 40 градусов карточка не грелась. Такие бы температуры бы GF100 !



NVIDIA GeForce GTS 450 Roundup



Золотая отделка коннекторов - бредовее ничего ещё не придумали, особенно глупо это выглядит на видеокарте за 130-140 долларов.



NVIDIA GeForce GTS 450 Roundup



Автор обзора говорит, что опытным путём было определено, что напряжение на ядре чуть завышено, по сравнению с референсной карточкой. Возможно, что подробнее об этом мы почитаем позже.



NVIDIA GeForce GTS 450 Roundup








Gigabyte GeForce GTS 450 OC



NVIDIA GeForce GTS 450 Roundup

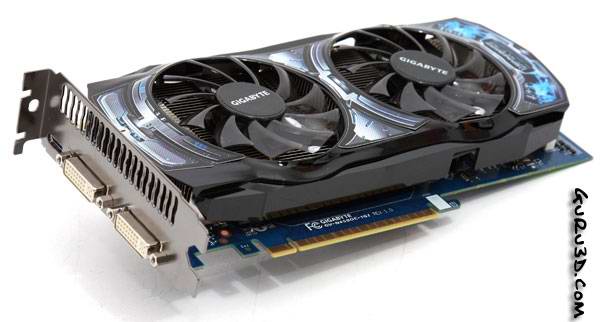

У видяхи от Гигабайт синий цвет текстолита и практически бесшумная СО.



NVIDIA GeForce GTS 450 Roundup

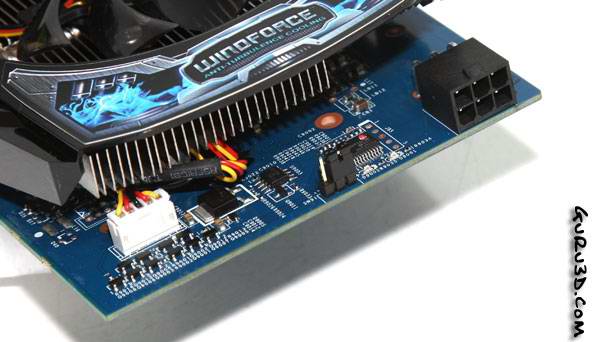

Система охлаждения - всем известный WindForce 2x. Интересной особенностью СО является наличие небольшого джампера на плате (он хорошо виден на фотографии выше), что позволяет отключить один из вентиляторов (для снижения шума), но если карточка разогреется до 70 градусов, то включатся оба. Довольно необычный подход к охлаждению. Автор ревью советует сразу включить оба вентилятора, т.к. они не особо шумно работают.



NVIDIA GeForce GTS 450 Roundup

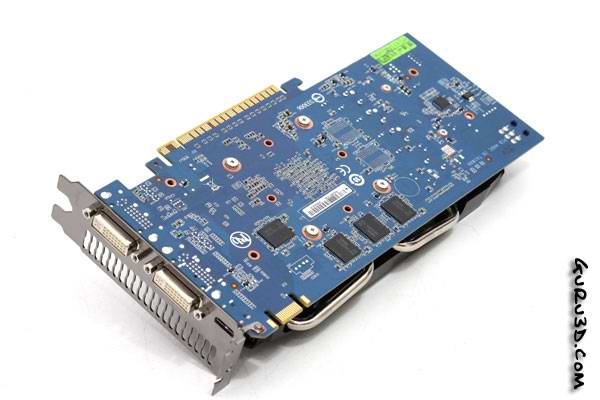

Видяшка разогнана добрыми дядями из Gigabyte до 830/1660/3600МГц. Разгон не ахти, но его всегда можно поднять вручную.



NVIDIA GeForce GTS 450 Roundup

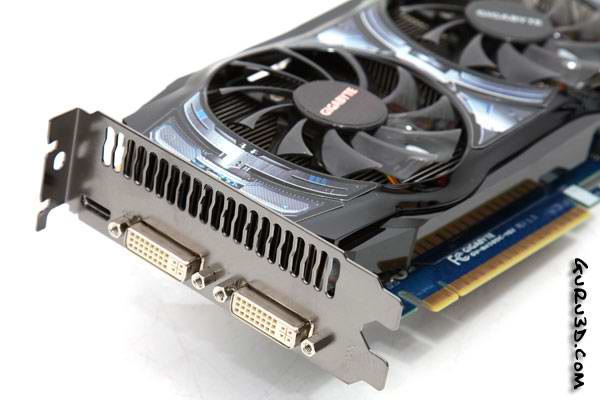

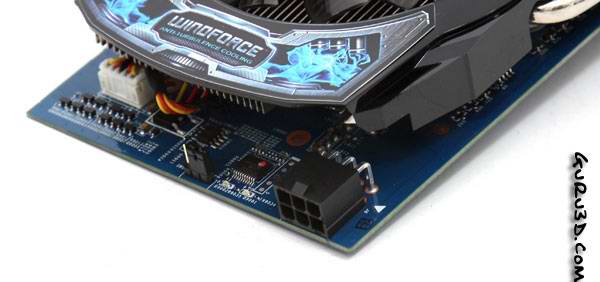

Видеовыходы и коннектор питания соответствуют оным у референсной карты.








KFA2 GeForce GTS 450 LTD OC



NVIDIA GeForce GTS 450 Roundup



И вновь перед нами видеокарта с той самой системой охлаждения, у которой можно взять, да отсоединиться вентилятор (дабы его потом почистить или помыть). Имеется и заводской разгон - 888МГц по ядру и 4000Мгц по памяти. Кстати о памяте - тут используется 0.4нс Samsung'овская наработка, так что теоретический пик её разгона - 5000МГц, но более реальной цифрой кажется 4500МГц.



NVIDIA GeForce GTS 450 Roundup



Видеокарта с откинутым вентилятором внешне отдалённо напоминает консоль Playstation 1 (когда нажимаешь на кнопку открытия крышки для CD). Вентилятор, по ощущениям автора ревью, не очень шумный.



NVIDIA GeForce GTS 450 Roundup



Дизайн кожуха СО напоминает машинку-трансформер китайского производства, которыми в своё время (начало-середина 90-х годов прошлого века) заполонили продавцы наши рынки и магазины.



NVIDIA GeForce GTS 450 Roundup



Видеовыходы - DVI, D-Sub и HDMI. Автор против D-Sub (мол, на дворе 2010 год), а я - только за. Надо соображать, что карта недорогая, а у владельцев такой карточки вряд ли офигенно крутой монитор с распоследними коннекторами. Имхо, нужно помнить обо всех пользователях, а не только о богатеньких буратинах.



NVIDIA GeForce GTS 450 Roundup



Стоимость карты - 120 евро, не так и дорого.








MSI N450GTS Cyclone OC



NVIDIA GeForce GTS 450 Roundup



Старый-добрый Cyclone мы видим на этой версии GTS450 от MSI. Тот самый, что уже доказал свою эффективность на более горячей карточке GTX460.



NVIDIA GeForce GTS 450 Roundup



Автору обзора СО показалась практически бесшумной. Его также порадовал заводской разгон - 850/1700/4000МГц.



NVIDIA GeForce GTS 450 Roundup




Видеовыходы и питание карточки стандартны и соответствуют референсному образцу.








Palit GeForce GTS 450 Sonic Platinum



NVIDIA GeForce GTS 450 Roundup



Палит в своём репертуаре, выкатил нам Sonic Platinum, внешне невероятно похожего на GTX460 с таким же названием. Даже печатная плата красного цвета, как и у старшего брата, впрочем такой цвет PCB является визитной карточкой этого хитрющего (помните историю с охлаждением VRM у 460-х?) производителя.



NVIDIA GeForce GTS 450 Roundup



Разгон абсолютно чудовищный. Карточка, только что вытащенная счастливым покупателем из коробки, уже разогнана до 930/1860/4000МГц. При этом стоимость всего лишь на 10-15 долларов выше, чем у референса.



Видеовыходы: HDMI, пара DVI и D-Sub.



NVIDIA GeForce GTS 450 Roundup



NVIDIA GeForce GTS 450 Roundup



Питание осуществляется по 6-и пиновому коннектору БП.








Sparkle GeForce GTS 450 Calibre X450G



NVIDIA GeForce GTS 450 Roundup



В установленной системе охлаждения на карточке от Sparkle с лёгкостью узнается Accelero Twin Turbo PRO, в несколько переделанном варианте.



NVIDIA GeForce GTS 450 Roundup



Заводской разгон карточки - 850/1700/3800МГц, неплохо, но могло быть и лучше.



NVIDIA GeForce GTS 450 Roundup



Питание - референсное, если можно так выразиться. Печатная плата также соответствует во всём оригиналу от Nvidia.



NVIDIA GeForce GTS 450 Roundup



Видеовыходы также референсные. На фотографии ниже видны теплотрубки СО. Благодаря этой самой системе охлаждения, карточка не нагревается свыше 45 градусов, по замерам Гилберта.



NVIDIA GeForce GTS 450 Roundup



Стоит отметить, что все перечисленными видеокарты поддерживают фирменные технологии Nvidia в полной мере: 3D Vision Surround, SLI и прочие.








Энергопотребление/температурный режим/уровень шума



Энергопотребление

1. Заявленное максимальное энергопотребление = 106 ватт

2. Система в режиме простоя потребляет = 172 ватт

3. Система с видеокартой в режиме полной нагрузки кушает = 275 ватт

4. Получившаяся разница = 103 ватта

5. Добавим среднее энергопотребление карты в режиме простоя ~ 18 ватт

6. И получаем энергопотребление в нагрузке = ~ 121 ватт





В табличке выше показано энергопотребление системы целиком. Процессор находился в режиме бездействия, а видяшки были нагружены по самое не хочу.



Блок питания, что можно порекомендовать к этим картам, минимум 500 честных ватт. В режиме SLI - 600 ватт. А для разгона видеокарт и вовсе рекомендуется к приобретению нечто более мощное.



Температурный режим карт





Лучшие результаты в плане температур показали карты Inno3D, ECS и Sparkle, ведь именно они оснащены СО от Arctic. Карты с большим разгоном и повышенным напряжением на ядре показали температуры в нагрузке до 72 градусов, это значительно больше, чем у лучших представителей (вышеназванной троицы), но волноваться не о чем в любом случае, ибо до критических 90+ тут далековато.



Уровень шума, издаваемый системами охлаждения видеокарт GTS450 от различных производителей





Все тестируемые сегодня графические адаптеры, по замерам Гуру3Д, не достигли и 40 децибел в плане шумовых показателей. Обозревателю карточки показались очень тихими в режиме нагрузки, что уж говорить про режим простоя.








Конфигурация тестового стенда и используемые игры



Материнская плата - eVGA X58 Classified

Процессор - Core i7 965 @ 3750 МГц

Видеокарты - перечисленные выше GTS450

Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц

Блок питания - 1200 ватт

Монитор - Dell 3007WFP - разрешение до 2560x1600

Операционная система - Windows 7 х64

DirectX 9/10 End User Runtime

ATI Catalyst 10.8

NVIDIA GeForce 260.52 Beta



Игры и синтетические тесты:










Call of Duty: Modern Warfare 2







Тестирование проводилось на следующих настройках:

















Battlefield Bad Company 2 DX11








Тестирование проводилось на следующих настройках:

  • Уровень Upriver
  • DirectX 11
  • 8x Multi-sample Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум










Colin McRae Dirt 2







Тестирование проводилось на следующих настройках:

  • Baja Iron курс 1
  • DirectX 11
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум






Far Cry 2







Тестирование проводилось на следующих настройках:

  • Уровень - Ranch Small
  • Высококачественный DX10 режим
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация








Metro 2033





Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен.






Anno 1404 - Dawn of Discovery





Тестирование проводилось на следующих настройках:

  • DirectX 10
  • 4x Антиалиасинг
  • Все настройки на максимум
  • Игра велась в режиме кампании, были построены три острова с большими городами










Crysis WARHEAD







Тестирование проводилось на следующих настройках:

  • Уровень - Ambush
  • DX10
  • Антиалиасинг 2x MSAA
  • Качество графики, выставленное в игре - Геймер




















3DMark Vantage (DirectX 10)







Как видно из таблицы - тестирование в Вантаже происходило на пресете Performance.








Результаты разгона видеокарт


Для удобства, автор с Гуру3Д, ввёл данные по видеокартам в табличку ниже. В ней показаны частоты в режиме "из коробки" и в разгоне. Очень наглядно. Отмечу что все указанные цифры - это количество МГц.




Видеокарта Частота ядра Частота шейдеров
Частота памяти
Частота ядра (в разгоне)
Частота шейдеров (в разгоне) Частота памяти (в разгоне)
Inno3D GTS 450 Freezer 820 1640 1900 920 1840 2202
Gigabyte GTS 450 OC 830 1660 1804 940 1880 2201
KFA2 GTS 450 LTD OC 888 1776 2000 954 1908 2358
Palit GTS 450 Sonic Pl. 930 1860 2000 954 1908 2358
Sparkle Calibre X450G 850 1700 1900 956 1912 2252
MSI N450GTS Cyclone 850 1700 2000 956 1912 2358
eVGA GTS 450 FTW 920 1840 2052 956 1912 2358
ECS GTX 450 Black 850 1700 2000 956 1912 2252
ASUS ENGTS450 DirectCu 925 1850 2000 968 1936 2352



Автор пишет, что приведённый ниже результат, по-сути, является средним разгоном любой видеокарты GeForce GTS450, т.е. достичь таких частот не составит проблем:


Референсные частоты
Частоты в разгоне
Частота ядра: 783МГц Частота ядра: 900МГц
Частота шейдеров: 1566Hz Частота шейдеров: 1800Hz
Частота памяти: 1800МГц (x2) Частота памяти: 2000 МГц (x2)



На графике чуть ниже, хорошо видно как разгон влияет на производительность той или иной видеокарты:



Результаты в COD: Modern Warfare 2, все настройки на максимуме, 4хАА и 16хAF



Вывод по разгону - любой пользователь, что приобрёл видеокарту, сможет безболезненно для себя и неё, поднять производительность от 15% до 20%, в зависимости от игры или же экземпляра GTS450. Недурственно.








Выводы



Попробую пересказать впечатления автора статьи от видеокарт GeForce GTS450 от различных производителей. Итак, карточка позиционируется, как прямой конкурент Radeon 5750, которому уже почти год от роду. Стоимость изделия Nvidia сравнима с ценой Радеона - 129 долларов США (~120 евро для европейского рынка). Новинка от "зелёных" уступает в производительности Radeon 5770, на который, к слову стали падать цены. Карты с заводским разгоном вполне справляются с HD5750, но не всегда и не везде. Иными словами - производительность не выразительная какая-то.


А теперь пройдёмся конкретно по экземплярам GTS450 от различных вендоров:



ASUS ENGTS450 DirectCu TOP

Приятная своей системой охлаждения и производительностью карта. Оказалась наиболее разгоняемой из всех видях в данном тесте.

ECS GTX 450 Black

Несмотря на название (GTX вместо GTS) карта показала себя отлично, работала тихо и температуры были низкие, если с ценой производитель не промажет, это будет хит.

eVGA GTS 450 FTW

Карта с референсным охлаждением и большим заводским разгоном. Огромная гарантия (10 лет) - главный плюс карточки.

Gigabyte GTS 450 OC

В этой видяшке автора обзора порадовал кулер, он тихий и эффективный. Дизайн карты тоже понравился. Гилберт посетовал на невысокий заводской разгон, но отметил, что ручками его можно изрядно поднять.

Inno3D GTS 450 iChill Freezer

Опять же - претензии к небольшому заводскому разгону (да кого он вообще парит?), зато система охлаждения впечатлила по всем показателям.

KFA2 GTS 450 LTD OC

Автор обзора признал дизайн этой, похожей на китайскую машинку-трансформер, видеокарты лучшим (из того, что есть в обзоре). Отличительной чертой карты стали съёмный вентилятор СО и использованная 0.4нс память, которую в теории можно разогнать до 5000МГц. В теории.

MSI N450GTS Cyclone

В карте задействованы компоненты "военного класса", что не ускользнуло от внимания Гилберта. Заводской разгон вполне приличный и если за видяху не попросят больше 129 евро, то её можно будет рекомендовать к покупке.

Palit GTS 450 Sonic Platinum

В отличии от аналогичной карты GTX460 Sonic Platinum, к этой претензий нет. Заводской разгон огромен (930МГц по ядру и 4000МГц по памяти), карточка совсем не греется, а СО остаётся очень тихой в нагрузке.

Sparkle Calibre X450G

Неплохой заводской разгон, стильный дизайн и охлаждение Arctic Cooling Accelero Twin Turbo PRO не могли оставить равнодушным ревьювера с Гуру3Д. Единственный недостаток карты - она "кушает" три слота PCI, благодаря всё той же СО от Arctic.



Все карты произвели хорошее впечатление, а некоторым из них были присуждены следующие награды:


Inno3D GTS 450 Freezer
Sparkle Calibre X450G
MSI N450GTS Cyclone
ECS GTX 450 Black
Gigabyte GTS 450 OC
Palit GTS 450 Sonic Platinum
eVGA GTS 450 FTW
KFA2 GTS 450 LTD OC
ASUS ENGTS450 DirectCu TOP



Несмотря на то, что GTS450 - добротный продукт, он вряд ли изменит расстановку сил на уровне видеокарт невысокой производительности/стоимости. Скажем за это "спасибо" AMD, хотя Nvidia сама виновата в том, что представляет мэйнстрим-карты, основанные на Fermi уровня продуктов АМД, с годовой задержкой/отставанием.



Если карточки будут продаваться в районе рекомендованной стоимости - 120 евро, 130 долларов США, то они найдут своего покупателя. Если стоимость снизится ещё на 10 долларов/евро, то карта станет куда более интересным продуктом, особенно учитывая плюсы в лице невысоких рабочих температур и низком уровне шума.



Гилберт был бы рад, если бы Nvidia выпустила что-то по-шустрее, скажем, в категории 150 долларов, наподобие GTX450 с 256-и битным интерфейсом памяти.







Автор оригинальной статьи - Hilbert Hagedoorn, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Guru3D, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.





Понравился материал "У SM"?

Поделись им с другими:

}

Теги:

Комментарии


#11 jimi 07.01.2011 13:53
ребята скажите ,сколько Вт жрет GTS 450?


#12 Slayer Moon 07.01.2011 14:11
121 ватт, эти данные есть в материале.


#13 Denis 19.01.2011 08:59
Купил asus ENGTS450 DirectCU/DI/1GD 5 при простое грелась до 32 градусов, теперь до 40 градусов, скажите это нормально?


#14 Slayer Moon 19.01.2011 09:36
Цитирую Denis:
Купил asus ENGTS450 DirectCU/DI/1GD5 при простое грелась до 32 градусов, теперь до 40 градусов, скажите это нормально?


Постепенное увеличение температуры может быть вызвано забившимся радиатором СО карты или ещё какими-то факторами. Вам нужно беспокоиться лишь о том, чтобы в нагрузке карточка не грелась слишком сильно.


Последние материалы на сайте:
