В понедельник я публиковал пересказ материала с ресурса eTeknix, в котором шла речь о кулере SilverStone NT06-PRO, в том материале была упомянута система охлаждения be quiet! Shadow Rock TopFlow, вот о ней-то я и хотел бы сегодня рассказать.
Прежде чем ознакомиться с внешностью кулера, давайте посмотрим на его спецификации (я позаимствовал их с сайта http://www.easycom.com.ua, дабы не тратить время понапрасну):
|
Модель |
be quiet! Shadow Rock TopFlow SR1 |
|
Поддержка процессорных разъёмов |
AMD AM2(+)/AM3(+)/745/939/940/FM1 |
|
Тепловые трубки |
Четыре никелированные медные трубки диаметром 8 мм |
|
Материал радиатора |
Алюминий, никелированная медь |
|
Размеры кулера (ДxГxВ), мм |
137 x 171 x 126 |
|
Термоинтерфейс |
термопаста Dow Coming TC 5121 |
|
Напряжение питания вентилятора, В |
12 |
|
Скорость вращения вентилятора, об/мин |
700 - 1500 |
|
Воздушный поток, CFM |
66,8 (максимальный) |
|
Уровень шума, дБ |
23,5 (при 1500 об/мин) |
|
Тип подшипника |
Rifle |
|
Тип разъема питания |
4-контактный (PWM) |
|
Диаметр крыльчатки вентилятора, мм |
135 |
|
Вес (с учётом вентилятора), г |
654 |
|
Сайт производителя |
Теперь можно посмотреть на продукт be quiet!, начнём осмотр с упаковки:
Нам сообщают, что изделие относится к Premium классу, а не High-End, как это было с Dark Rock 2 и Dark Rock Pro 2. Кулер справится с процессором, TDP которого не превышает 160 ватт, когда как Dark Rock 2 мог справиться с 180 ваттным процессором. Несмотря на совместимость с LGA2011, данный продукт be quiet! явно не для "хексакоров" Intel, по крайней мере в разгоне он их точно не потянет сколько-нибудь нормально.
На обратной стороне коробки можно прочесть спецификации кулера... если Вы знаете немецкий язык, конечно. Впрочем, насколько бы немецким данный кулер ни был, сделан он всё равно в Китае
.
Теперь пришла пора посмотреть на сам кулер Shadow Rock TopFlow, уважаемые читатели:

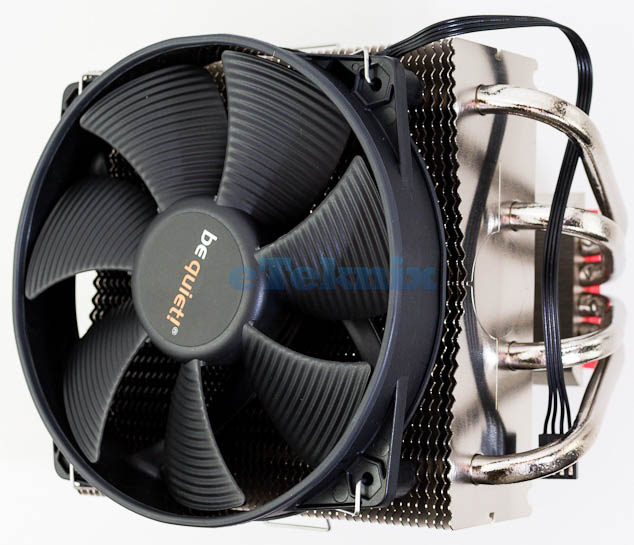

Shadow Rock TopFlow является горизонтально ориентированным кулером, он состоит из алюминиевого радиатора с теплотрубками и 135мм вентилятора Silent Wings, управляемого по методу ШИМ (PWM). Такая конструкция позволяет охлаждать не только радиатор но и околосокетное пространство.

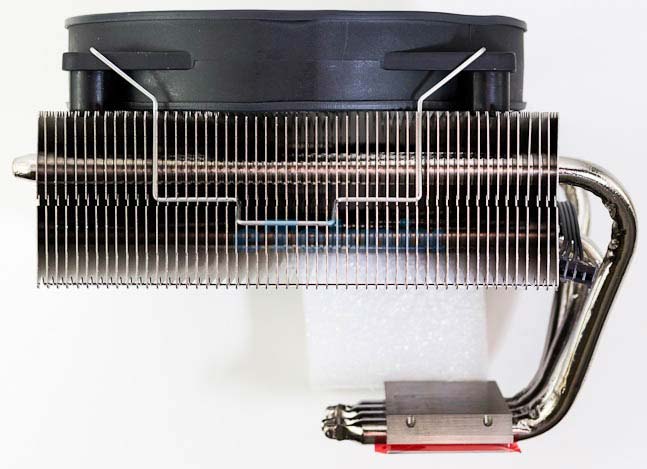

Высота изделия - 126мм, это примерно на 34мм меньше высоты кулеров башенного типа. Т.к. радиатор поднят на теплотрубках от основания довольно высоко, с кулером возможно использовать любые планки оперативной памяти, с теплосъёмниками и без них.

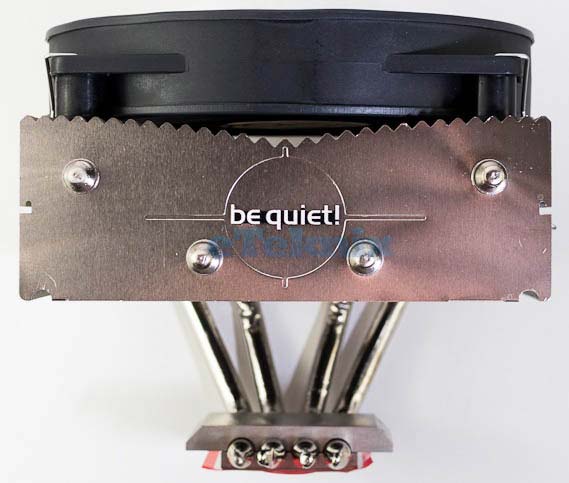

be quiet! не забыла присобачить свой логотип с обеих сторон радиатора. Так что как кулер не установишь, всё равно логотип будет виден.

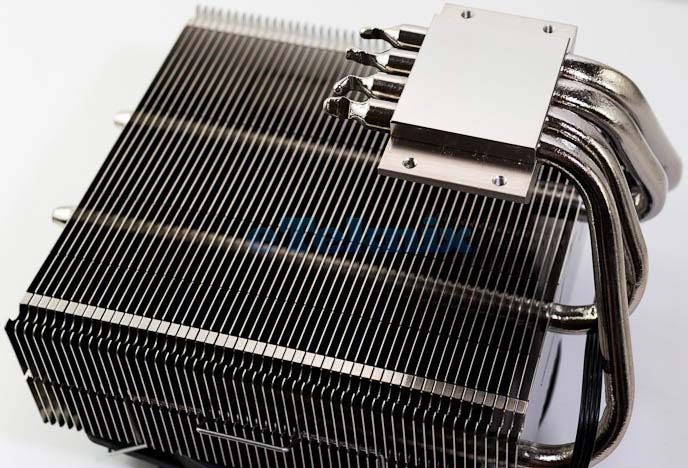

И основание радиатора и теплотрубки имеют никелевое покрытие. Это придаёт кулеру Shadow Rock TopFlow приятный внешний вид и защищает от коррозии.

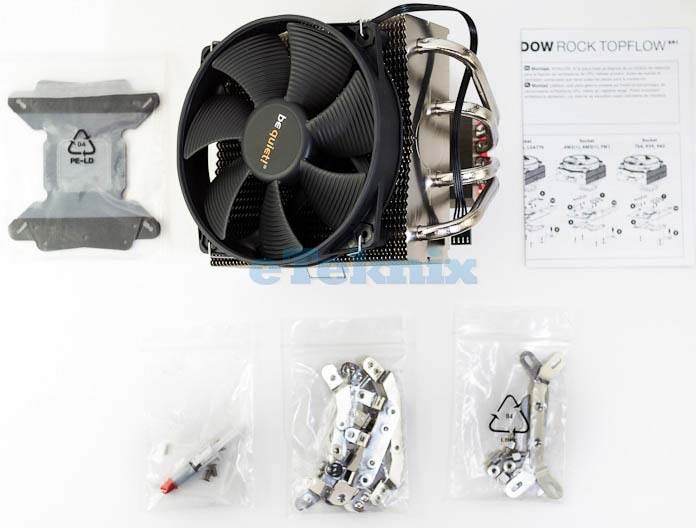

Комплект поставки кулера можно рассмотреть выше, там есть всё необходимое для успешной установки be quiet! Shadow Rock TopFlow на совместимые процессоры Intel и AMD. Установка изделия не из простых, но и не самая замороченная.

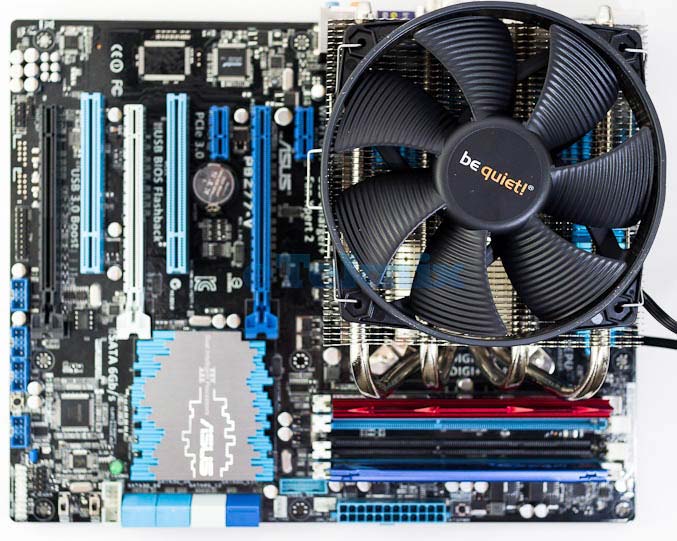

Кулер установлен на системную плату, смотрим результат:
Показанный на фото выше способ установки кулера довольно удачен, т.к. слоты для оперативной памяти не перекрываются.

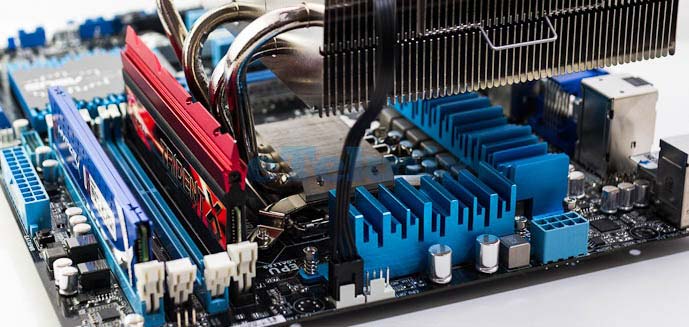

Обратите внимание - оперативная память и с высоким и с низким радиаторами без проблем помещается рядом с кулером.

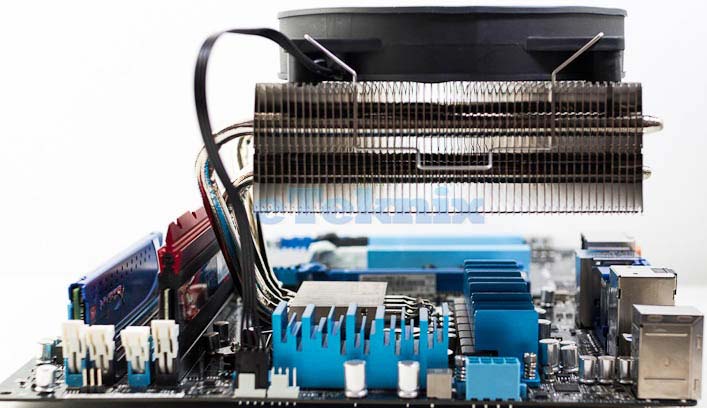

Даже если бы кулер был установлен иначе, расстояние между основанием и основной частью радиатора позволило бы использовать практически любые по высоте планки памяти.
Тестирование кулера be quiet! Shadow Rock TopFlow
Методика тестирования:
- Проводился тест на процессоре в простое, длительность - 10 минут, после чего результат записывался
- Проводился тест на процессоре в нагрузке Prime95, длительность - 10 минут, после чего результат записывался
- Вентилятор(ы) кулеров работали на максимальных оборотах или же в PWM режиме, если иное не указано в материале
- Оба теста проводились и на разогнанном процессоре (до 4.5ГГц при напряжении в 1.3 вольт)
- Все тесты полностью повторяемы, дабы исключить погрешность измерений
- В графиках указана дельта температуры для пущей точности
- Шум от вентилятора записан с расстояния в 100мм на 100% скорости вращения его лопастей, кулер видеокарты был деактивирован
- В тестах используются практически идентичные по эффективности термопасты - Gelid GC Extreme или Noctua NT-H1
Тестовый стенд:
- Материнская плата - ASUS P8Z77-V
- Процессор - Intel Core i5-3570K
- Оперативная память - 16ГБ Kingston HyperX 1866МГц
- Видеокарта - AMD Radeon HD 5870
- Твердотельный накопитель - 128ГБ Kingston SSDnow V100 (системный диск)
- Винчестер - Samsung F3 1ТБ
- Блок питания - Antec High Current Gamer 620W
- Корпус - Cooler Master Test Bench v1.0
- Термопаста - Gelid GC Extreme
Софт:
- CPUID HWMonitor
- HWMonitor
- Prime95
Нагрузка на процессор осуществлялась утилитой Prime95, работающей в режиме small FFTs, а мониторинг проводился средствами HWMonitor. Во всех графиках Вы увидите не температуру процессора, а дельту температур (разницу между температурой процессора и t° в комнате).
На первом графике мы наблюдаем результаты выступления участников, установленных на процессор без разгона:
На не разогнанном i5-3570K Shadow Rock TopFlow ведёт себя вполне прилично, показывая как раз то, что от него ожидают. Он идёт почти вровень с кулерами башенного типа, плюс выигрывает у коллеги по "формам" Reeven Arcziel 12.
Смотрим результаты в разгоне:
Тут уже лидирует Reeven Arcziel 12, на 5 фунтов стерлингов более дорогой вертикально ориентированный кулер. В общем и целом дела у продукта be quiet! идут вполне прилично, учитывая, что это далеко не ТОПовый кулер.
Уровень шума:
В простое вентилятор кулера Shadow Rock TopFlow редко раскручивается больше чем на 500 об/мин, потому изделие работает чрезвычайно тихо.
Когда продукт be quiet! используют на разогнанном процессоре, шума от него побольше, но даже так он работает тише Reeven Arcziel 12.
Выводы
За свои 35 фунтов стерлингов кулер be quiet! Shadow Rock TopFlow предлагает приличную производительность при низком уровне шума, иными словами ценник установлен верный. Крепление изделия довольно надёжное, пусть и несколько замороченное, а качество изготовления и продуманности кулера на высоте.
Если бы не большая (для вертикально ориентированной системы охлаждения) высота кулера, то он заслужил бы высокую оценку, а так - уж извините.
Автор оригинальной статьи - Ryan Martin, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта eTeknix, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов
Если Вы заметите ошибки, помарки и прочее - дайте мне знать: Ctrl+Enter (Орфус).
