Я уверен, что мои постоянные читатели уже знакомы с информацией (раз и два), касаемо этой интересной системы охлаждения, предназначенной для современных (поддерживаются и новейшие Radeon HD 6850 и 6870) видеокарт. Буквально сегодня на китайском ресурсе Expreview появился тест данного кулера, так что я не был бы собой, если бы его не пересказал Вам.

















Начнём осмотр новинки с коробки, в которой пришло изделие китайским коллегам:





Всё в духе Thermalright, аскетичная упаковка - своеобразный фирменный знак этого производителя систем охлаждения.





Ниже в табличке приведены спецификации исследуемого кулера:





Монстр, что и говорить. Габариты - 160х140х41мм, площадь рассеивания тепла - 2600 квадратных сантиметров (радиатор состоит из 55 алюминиевых рёбер), 8 теплотрубок диаметром 6мм каждая, вес - 640 грамм (500 грамм сам радиатор и 140 - вентилятор).







А теперь давайте рассмотрим радиатор этого кулера по-лучше. Китайские обозреватели отметили, что Shaman, по-сути, является пожирневшей версией известного T-Rad 2 (об эффективности этого решения Вы можете прочесть тут), которому в этом году исполняется 2 годика. Сравните новинку и ветерана:



Shaman



T-Rad 2

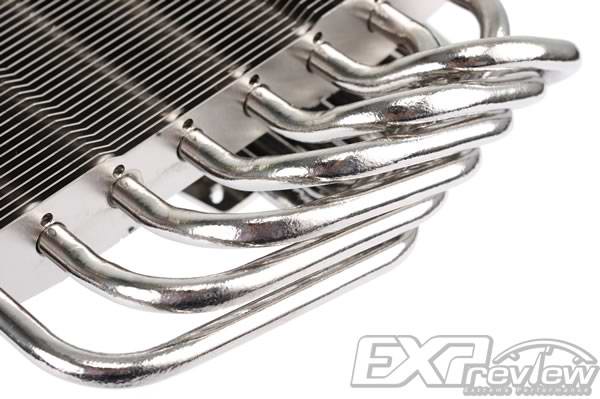

Соглашусь - сходство есть, но оно не столь очевидно, как иногда бывает, когда дело касается процессорных кулеров башенного типа. Разница между двумя решениями, помимо всего прочего, в расположении теплотрубок. У "Шамана" они лежат по схеме 6+2 (шесть смотрят налево, а две - направо), у T-Rad 2 - 5+1. Вместе с увеличением количества теплотрубок, Shaman несколько поубавил в длине (без ущерба для общей площади радиатора) и это хорошо, т.к. его форма не будет мешать установке дополнительных радиаторов на VRM-область видеокарты.





Как я уже писал выше, вес кулера (радиатор+вентилятор) - 650 грамм, а площадь рассеивания тепла - 2600 квадратных сантиметров, этого, по-идее, должно хватить на эффективное охлаждение любой из существующих видеокарт. Для сравнения - площадь рассеивания тепла у T-Rad 2 - 1700см².







Теперь посмотрим на качество шлифовки основания радиатора:





Зеркало - ни дать, ни взять. Интересно - есть ли у "Шамана", присущая всем продуктам Thermalright, кривизна этого самого основания?



Данный кулер можно установить на следующие видеокарты (всё необходимое для этого - в комплекте): Radeon HD 5800/4800/3800, GeForce GTS 250/8800/9800GTX/480/470/465/GTX 260/275/280/285/GTX460. С установкой на Радеоны 6850 и 6870 также проблем возникнуть не должно, в конце-концов Spitfire на них ставили, так что можно сделать вывод и о совместимости Shaman'а с новыми хитовыми карточками AMD.





Посмотрите на толщину радиатора:





41мм, не так мало, а кажется, что он довольно тонкий. Озвучено, что вместе с вентилятором из комплекта, данная система охлаждения занимает целых четыре PCI слота, имейте это в виду. Обратите внимание на следующее фото:





Для создания SLI или же CrossFireX тандема понадобится очень просторный корпус и дельная материнская плата, иначе задумка обречена на провал.









А вот и славный вентилятор из комплекта, хорошо известный нам Thermalright TY-140. Он отличается необычными габаритами 160x140x27мм и немалым (но и не таким огромным, как вентиляторы с толщиной 38мм) весом в 150 граммов. Он подключается к 4-х штырьковому разъёму на материнской плате, поддерживает PWM-управление, скорость его вращения от 900 до 1300 оборотов в минуту. Уровень шума - 19-21 дБА. Добротный вентилятор, с очень хорошими характеристиками который, вдобавок, можно закрепить в 120мм ...эээммм креплении внутри корпуса







Установка Thermalright Shaman и его тестирование





На фотографии ниже Вы найдёте аксессуары, что идут в комплекте с кулером: скобы для крепления вентилятора на радиаторе, термопаста Chill Factor III, винтики, радиаторы для памяти и VRM и универсальный бэкплейт.









Посмотрите, как будет выглядеть видеокарта GTX480, если на неё нацепить всё, что есть в комплекте (кроме самого "Шамана"):









Автор статьи пишет, что установка кулера не вызвала никаких затруднений, более того - она оказалась совсем простой.





GTX480 с установленным Shaman'ом, вид сзади.









Кулер полностью установлен, карта теперь до боли напоминает мою GTX280 с HR-03 GTX на ней









А вот как всё славно выглядит в системнике, глаз радуется.







Конфигурация тестового стенда





Начинка ПК достойная, а выбранная для тестов видеокарта GeForce GTX480 - наиболее удачный кандидат для этого материала, уж если с ней Shaman справится достойно, то и с другими графическими адаптерами проблем не будет. Ревьювер упомянул, что во время прогрева видяшки FurMark'ом, вентилятор на "Шамане" вертелся на 1200 об/мин. Также была измерена температура процессора и t° внутри корпуса, позже Вы найдёте объяснение зачем это сделано.







Посмотрим, что там натестировали китайские коллеги:





Хмм..результат более-менее неплохой, но супер-успешным его не назвать (к примеру, если сравнивать эффективность Shaman'а с Arctic Accelero Xtreme, результаты тестирования тут). Но всё лучше, референсного "пылесоса турбинного типа", особенно по показателю шума (стоковая турбина GTX480 работает в нагрузке на 4750 оборотов в минуту - ужас чистой воды)







Теперь посмотрим, какая температура царит внутри корпуса ПК и на процессоре, ведь у Shaman'а нет системы выброса горячего воздуха из системного блока, а это не может не сказаться негативно на нагреве остальных компонентов ПК.





Ну и результаты.. Впрочем, этого стоило ожидать. Нагрев от видеокарты распространился на внутренности ПК, что сказалось довольно негативно на температуре процессора (она на 9 градусов выше, чем со стоковым охлаждением GTX480), да и внутрикорпусной (тут разница - 4.2 градуса) тоже. Печально такое видеть (особенно на фоне более эффективной Accelero Xtreme, где горячий воздух от видеокарты успешно выводится из системного блока), камрады.





Выводы





Пришла пора подвести итоги данного небольшого тестирования, составленного китайскими коллегами с Expreview.





Они пишут, что Shaman'у удалось совладать с температурами горяченного GTX480 при уровне шума, находящимся на низком уровне. К очевидным минусам данного кулера можно смело отнести его габариты (как-никак четыре слота занимает, я-то к этому привык за два года работы с GTX280, но чувствую, что таких как я, мало) и пагубное влияние на температуры окружающих компонентов ПК, из-за отсутствия вывода горячего воздуха из корпуса. Объявленная стоимость новинки - 499 юаней (~2280 рублей), довольно ощутимая сумма, практически треть видеокарты GTX460 или HD 6850. Нужна такая СО в системнике или нет - пусть каждый решит для себя сам. Я лично не отказался бы от Shaman, взамен моего HR-03 GTX, хотя если бы предложили выбирать между ТОПовым продуктом Thermalright и Arctic, я бы не задумываясь взял бы второй.







Автор оригинальной статьи - thesea, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Expreview, она не нарушает ничьи права, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
