Обзор видеокарты AMD Radeon HD 6990 (Antilles)

08.03.2011 20:30 Slayer Moon
Печать
Нравится

В этот прекрасный весенний денёк, который ещё и является по совместительству Международным Женским Днём, компания AMD спутала мне все планы и решила выпустить свой новый флагман - "двухголовую" видеокарту Radeon HD 6990. Данный материал является пересказом обзора устройства с сайта Guru3D. Увы, но результаты теста видяшки из других источников я сегодня не успел бы включить в данный труд из-за чудовищного временного ограничения, накладываемого заранее спланированными празднованиями 8 Марта, так что перед Вами чисто "Гуру3Д'шный" материал.















Начнём с характеристик новинки, которые разместились аж в двух табличках:





  Radeon HD 6950 Radeon 6970 Radeon 6990 Radeon 6990 Unlocked
Тех.процесс изготовления 40нм 40нм 40нм 40нм
Размер графического ядра 389 мм2 389 мм2 389 мм2 x2 389 мм2 x2
Количество транзисторов 2.64 миллиардов 2.64 миллиардов 5.28 миллиардов 5.28 миллиардов
Частота ядра / МГц 800 880 830 880
Частота памяти / МГц 5000 5500 5000 5000
Пропускная способность памяти 160 ГБ/с 176 ГБ/с 320 ГБ/с 320 ГБ/с
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Количество потоковых процессоров 1408 1536 3072 3072
Вычислительная мощь 2.25 Терафлопс 2.7 Терафлопс 5.10 Терафлопс 5.40 Терафлопс
Color ROPы 32 32 64 64
z/Stencil ROPы 128 128 256 256
Энергопотребление в нагрузке 140 ватт 190 ватт 350 ватт 415 ватт
Энергопотребление в простое 20 ватт 20 ватт 37 ватт 37 ватт


Как хорошо видно по табличке, Radeon HD 6990 может работать в двух режимах (они активируются путём изменений позиции переключателя на карточке, также, как это было у Radeon 6950/6970) - с повышенной производительностью и энергопотреблением (аж 415 ватт!) и в стандартном, ничем особым не выделяющемся.





Для полного осознания мощи представленного устройства поглядите на табличку ниже:


Спецификации Radeon HD 5770 Radeon HD 5850 Radeon HD 6850 Radeon HD 6870 Radeon HD 6950 Radeon HD 6970 Radeon HD 6990
Графическое ядро Juniper XT Cypress Pro Barts Pro Barts XT Cayman Pro Cayman XT Cayman XT
Тех.процесс изготовления 40нм 40 nm 40нм 40нм 40нм 40нм 40нм
Частота ядра 850 МГц 725 МГц 775 МГц 900 МГц 800 МГц 880 МГц 830 МГц
Потоковые процессоры 800 1440 960 1120 1408 1536 3072
Частота памяти 4800 МГц 4000 МГц 4000 МГц 4200 МГц 5000 МГц 5500 МГц 5000 МГц
Шина памяти 128-бит 256-бит 256-бит 256-бит 256-бит 256-бит 256-бит x2
Количество памяти 1 ГБ GDDR5 1 ГБ GDDR5 1 ГБ GDDR5 1 ГБ GDDR5 2 ГБ GDDR5 2 ГБ GDDR5 4 ГБ GDDR5
Энергопотребление в нагрузке 108 ватт 151 ватт 127 ватт 150 ватт 150 ватт 190 ватт 350 ватт
Энергопотребление в простое - - 19 ватт 19 ватт 20 ватт 20 ватт 37 ватт





Да, перед нами чудовище из семейства Radeon, как в плане теоретической производительности, так и характеристик энергопотребления (что в нагрузке, что в простое).

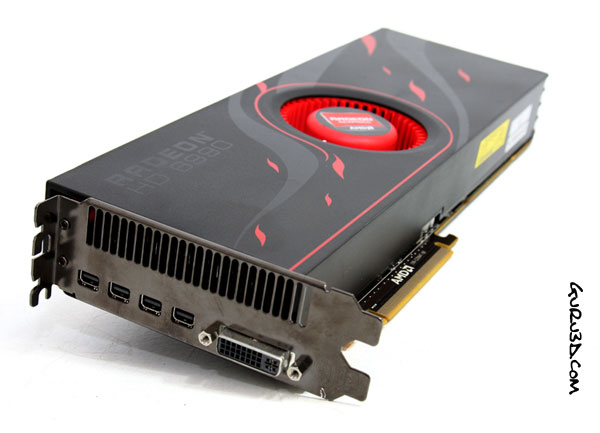

Карточка оснащена пятью видеовыходами - четырьмя DisplayPort 1.2 и одним DVI. В комплекте должны идти переходники с DP на HDMI и на DVI (active-link и passive-link), дабы геймер сразу же, без дополнительных затрат, мог соорудить Eyefinity решение.









Фотогалерея AMD Radeon HD 6990 (Antilles)

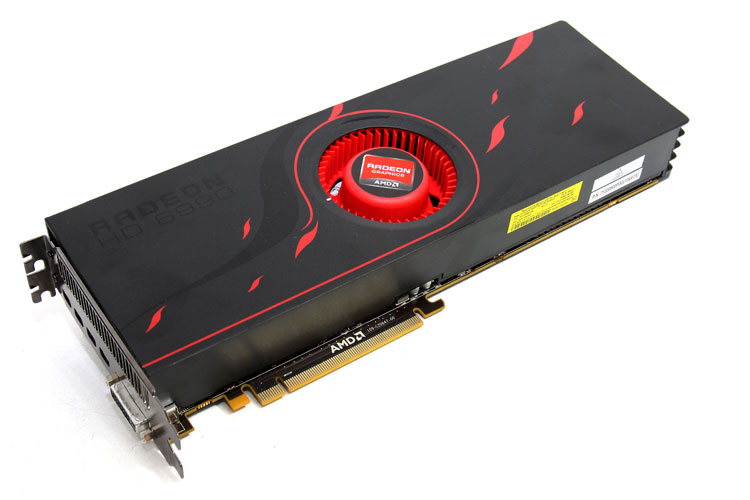

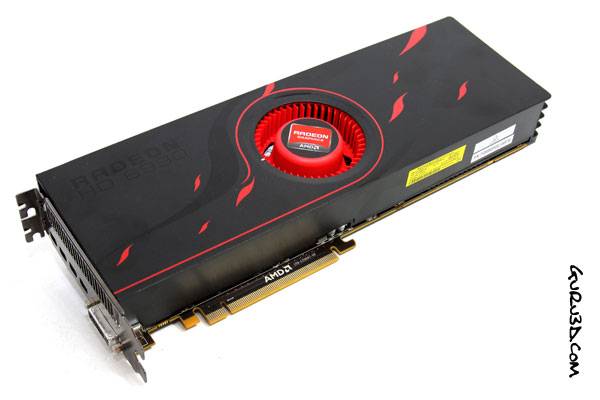

Кто не успел насмотреться на референсный (а других, пока что и не было) HD 6990 ранее (в новостях, например), получит эту замечательную возможность сейчас.







Цветовая схема, применяемая в новинке, та же самая, что и в других видеокартах семейства Radeon HD 6000.

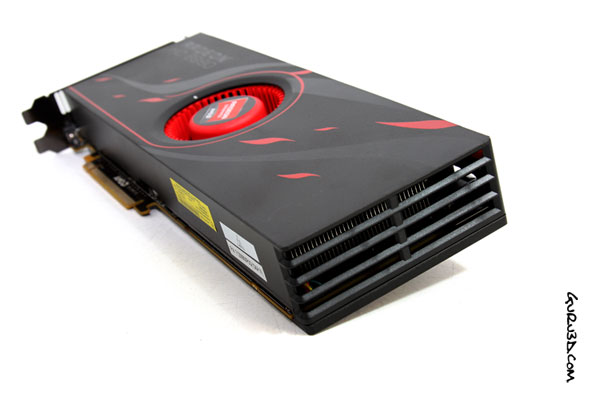

Расположенные в разных частях печатной платы карты, графические ядра охлаждаются радиатором, обдуваемым находящимся посередине новинки вентилятором. Горячий воздух должен выбрасываться за пределы корпуса ПК, что очень важно, когда имеешь дело с карточкой со столь высоким TDP.









Про видеовыходы сказано выше, повторяться не буду.

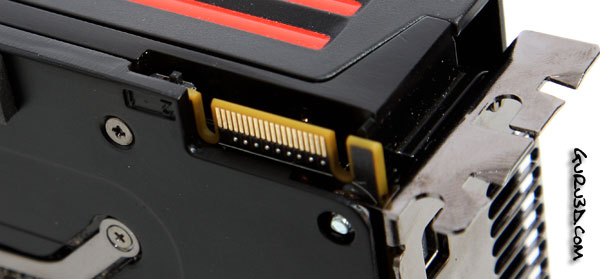

Длина новинки - 31 сантиметр, поистине титанические габариты имеет данный видеоадаптер. Карточка поддерживает CrossFireX, так что можно будет объединить два HD 6990 и получить счетверённую мощь (2 карты с двумя графическими ядрами каждая) в играх. Интересно - будет ли хотя бы одна игра, что не покажет достойный минимальный (60+) FPS?

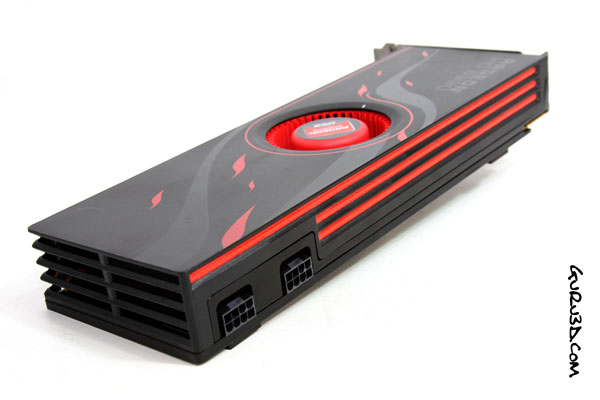

Карточка питается от двух восьмипиновых коннекторов БП, хотя на ранних фотографиях этого графического адаптера присутствовала лишь связка из 8+6-пиновых коннекторов. Всё течет, всё меняется Wink

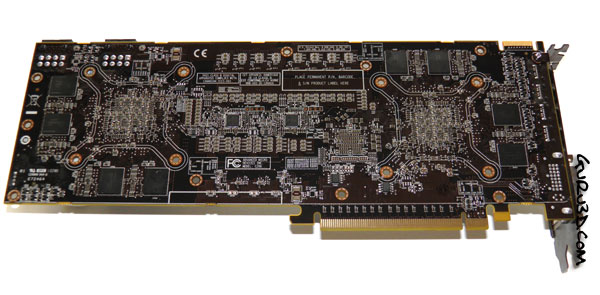

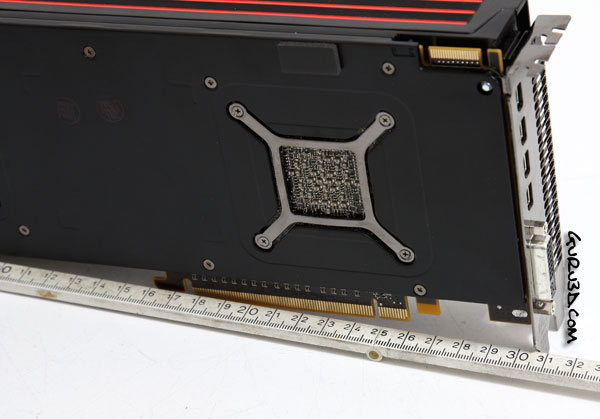

Перевернув карточку обратной стороной вверх, можно понять расположение графических чипов (парочки Cayman XT) - они располагаются за четырёхугольными металлическими защитными пластинами.

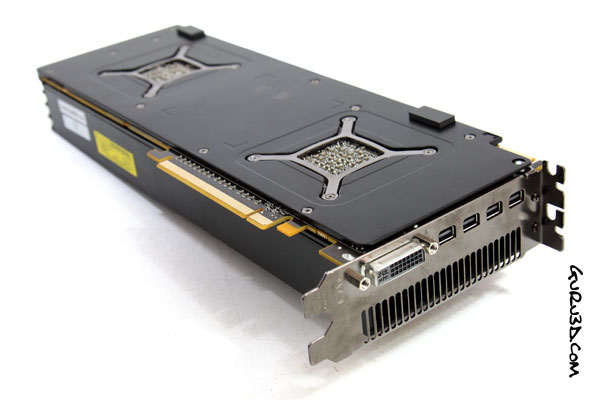

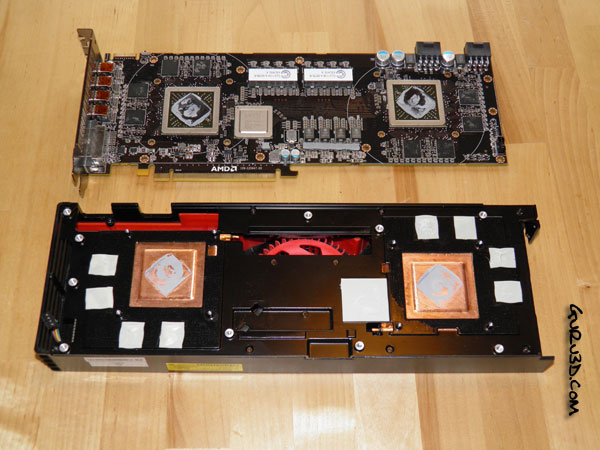

Если не ошибаюсь, то впервые вижу в обзоре от Guru3D разобранную видеокарту (исключение - ревью водоблоков, в которых есть инструкция по установке на карту). Автор очень спешил с релизом статьи, потому не вырезал фон на фотографии.









Полюбовались на раздетую карточку? Ну славно, едем дальше.







Как и Radeon HD 6950/6970, новинка поддерживает AMD PowerTune. Эта функция позволяет регулировать энергопотребление (в ту или иную сторону), в зависимости от нагрузки на видеокарте. Т.е. видяшка решает когда и как ей регулировать частоты и напряжение, за счёт чего и осуществляется снижение энергопотребления. С помощью настройки в драйверах, можно регулировать порог, при котором будет срабатывать данная технология. К примеру возьмём типичное потребление 6970 - 190 ватт. Если включить стресс-тест FurMark и начать прогревать им продукт AMD, то карточка по спецификациям будет кушать до 350/415 ватт. Внушительная цифра, но есть возможность вручную выставить, скажем, на 20% меньшее энергопотребление (за счёт снижения частот и напряжения). Об использовании этого нового функционала мне судить сложно, я бы точно не ограничивал производительность ТОПовой видеокарты, но возможно, что кто-то найдёт применение этой "фиче".







Далее нам рассказывают, что для разгона Radeon HD 6990 необходимо задавать частоты для каждого из графических ядер видеокарты, если используется ATI Overdrive.





Есть в HD 6990 и поддержка Dual BIOS - фичи, явно пришедшей из мира материнских плат (хотя и на некоторых видяшках мы её наблюдали) и появившейся на HD 6950/6970. Её суть заключается в том, что с помощью переключателя, находящегося в области коннекторов CrossFireX, можно выбрать два режима работы видеокарты - в разгоне с повышенным энергопотреблением (и тепловыделением, скорее всего) и стандартный (именно с ним карточка продаётся покупателям, а они уже потом пусть сами решают, какой из режимов использовать).









Энергопотребление/температурный режим/уровень шума





Сколько разговоров ходило вокруг энергопотребления нового "двухголового" Radeon'а - не счесть, беднягу обзывали даже печкой (прозвище, обычно достающееся продукции Nvidia). Сейчас мы поглядим, как обстоят ситуация с аппетитом карточки до электроэнергии в реальных условиях, т.е. в 100% нагрузке игровым приложением.







Энергопотребление видеокарты AMD Radeon HD 6990 (Antilles) с BIOS номер 1 (повышенные частоты, TDP - 415 ватт)



1. Система в режиме простоя потребляет = 193 ватта

2. Система с видеокартой в режиме полной нагрузки кушает = 526 ватт

3. Получившаяся разница = 333 ватта

4. Добавим среднее энергопотребление карты в режиме простоя ~ 37 ватт

5. И получаем энергопотребление в нагрузке = ~ 370 ватт





Энергопотребление видеокарты AMD Radeon HD 6990 (Antilles) с BIOS номер 2 (частоты по-умолчанию, TDP - 350 ватт)



1. Система в режиме простоя потребляет = 195 ватт

2. Система с видеокартой в режиме полной нагрузки кушает = 489 ватт

3. Получившаяся разница = 294 ватта

4. Добавим среднее энергопотребление карты в режиме простоя ~ 37 ватт

5. И получаем энергопотребление в нагрузке = ~ 331 ватт





Ужасающих 415/450 (указано максимальное энергопотребление в OC-режиме, взятое из разных источников) ватт мы не увидели и это очень радует, впрочем не стоит забывать о том факте, что карточка была загружена игрой, а не FurMark, в котором из видяшки бы выжались все соки и энергопотребление значительно бы повысилось (возможно, что как раз до тех величин, что были указаны в спецификациях).



Энергопотребление AMD Radeon HD 6990 (Antilles)



Для AMD Radeon HD 6990 (Antilles) Гуру3Д рекомендуют приобрести БП мощностью не менее 750 ватт, а если планируется разгон видеоадаптера и системы в целом - то смело добавляем 100-200 ватт.









Уровень шума, издаваемый системой охлаждения видеокарты AMD Radeon HD 6990 (Antilles)





Как всегда на Гуру3Д, замеры уровня шума происходили на расстоянии 75 сантиметров от ПК. Ниже расположено два графика - первый наглядно показывает уровень шума в простое, а второй - в нагрузке игровым приложением. И там и там есть показания карточки с BIOS 1 (обозначается на графиках как "Unlocked") и BIOS 2 (без пометок).



Шум AMD Radeon HD 6990 (Antilles)



Шум AMD Radeon HD 6990 (Antilles)



Шум очень приличный, хотя и говорится, что слышен лишь поток воздуха, без неприятных "вкраплений". Будем ждать нереференсных вариантов системы охлаждения этого видеоадаптера, что наверняка продемонстрируют лучшие результаты.









Температурный режим





Как всегда - сначала (первый график) производится мониторинг температур в простое, потом - в нагрузке игрой (второй график).



Температуры AMD Radeon HD 6990 (Antilles)





В простое разница между разогнанной переключателем BIOS и не разогнанной карточкой - 1 градус.







Температуры AMD Radeon HD 6990 (Antilles)



В нагрузке всё довольно ужасающе. Картина такова - карта и шумная и горячая, пусть всё не так плохо как было в своё время у GTX 480, но ситуация очень схожа.









Конфигурация тестового стенда и используемые игры





Материнская плата - eVGA X58 Classified

Процессор - Core i7 965 @ 3750 МГц

Видеокарта - AMD Radeon HD 6990 (Antilles)

Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц

Блок питания - 1200 ватт

Монитор - Dell 3007WFP - разрешение до 2560x1600

Операционная система - Windows 7 х64

DirectX 9/10/11 End User Runtime (самые последние версии)

ATI Catalyst 8.84.3 Beta 2

NVIDIA GeForce 260 WHQL





Игры и синтетические тесты:

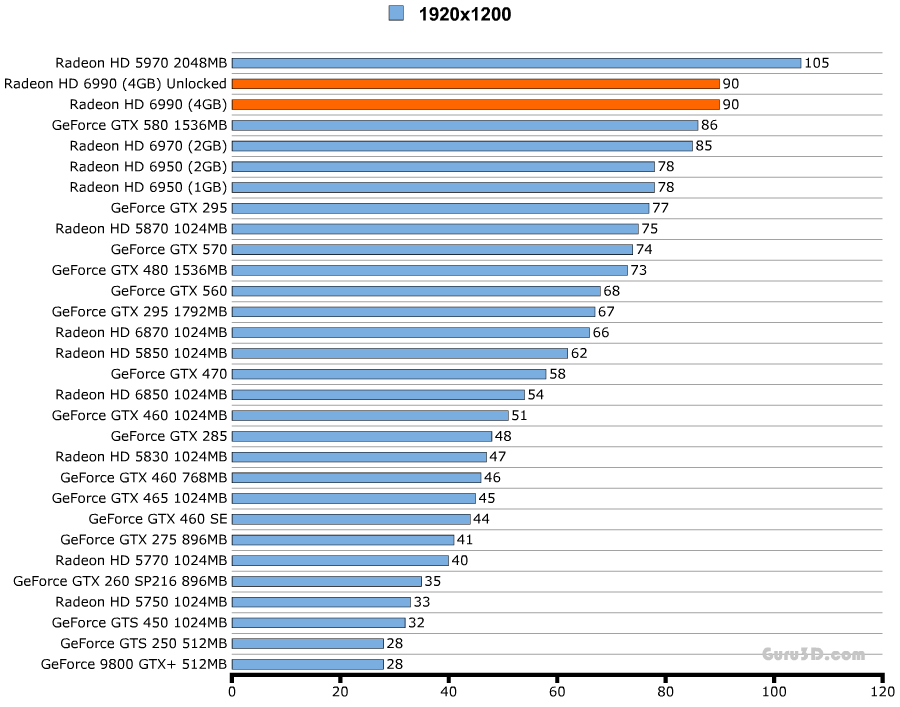

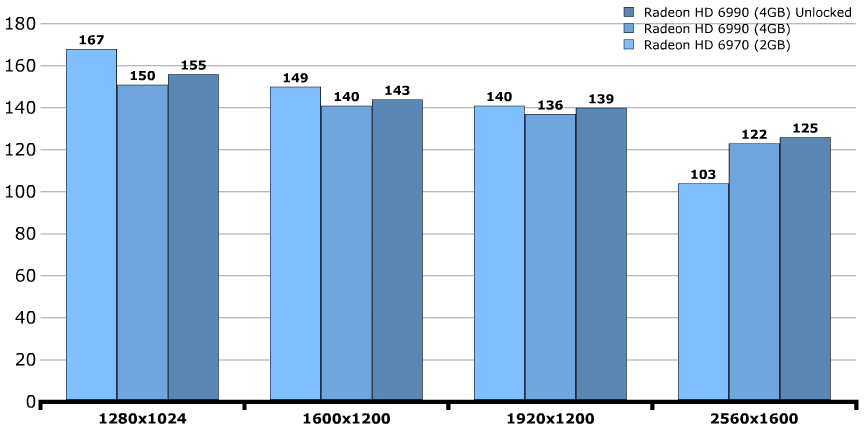

DX9: Call of Duty: Modern Warfare 2



Производительность AMD Radeon HD 6990 (Antilles)





Тестирование проводилось на следующих настройках:

















DX10: Far Cry 2





Производительность AMD Radeon HD 6990 (Antilles)





Тестирование проводилось на следующих настройках:

  • Уровень - Ranch Small
  • Высококачественный DX10 режим
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация











DX10: Anno 1404 - Dawn of Discovery




Производительность AMD Radeon HD 6990 (Antilles)



Тестирование проводилось на следующих настройках:

  • DirectX 10
  • 4x Антиалиасинг
  • Все настройки на максимум
  • Игра велась в режиме кампании, были построены три острова с большими городами

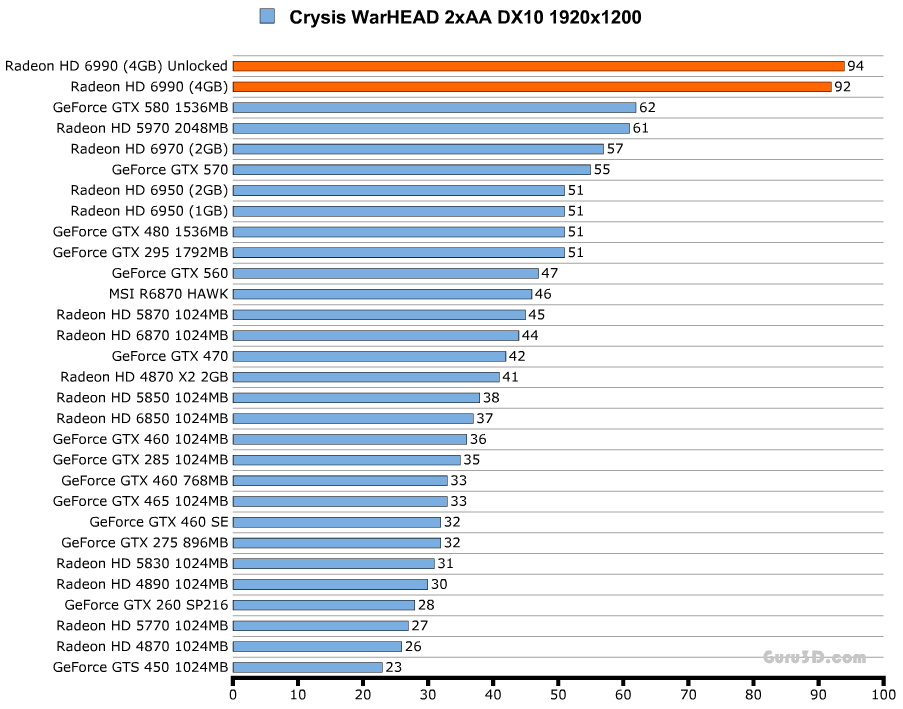

DX10: Crysis WARHEAD




Производительность AMD Radeon HD 6990 (Antilles)



Тестирование проводилось на следующих настройках:

  • Уровень - Ambush
  • DX10
  • Антиалиасинг 2x MSAA
  • Качество графики, выставленное в игре - Геймер

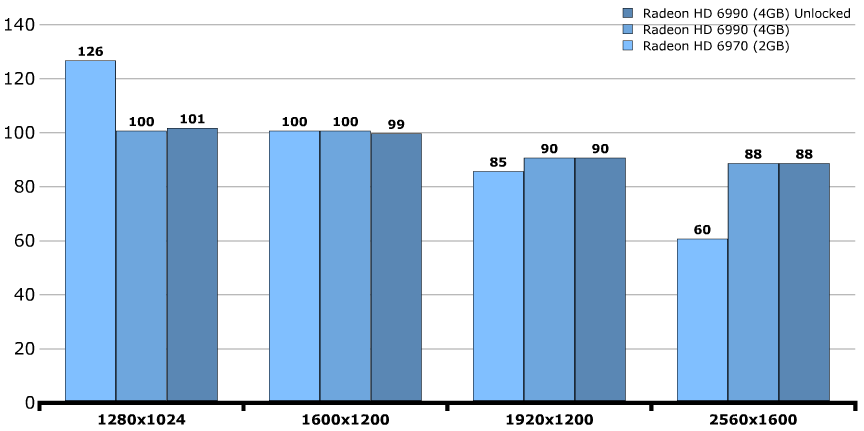

Вот графики, показывающие как чувствует себя новинка от AMD в режиме Enthusiast при тех же настройках графики, что и выше:





Производительность AMD Radeon HD 6990 (Antilles)

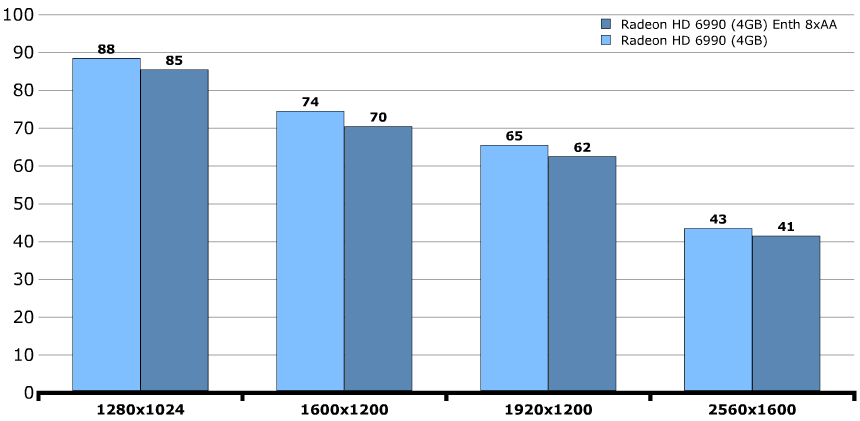

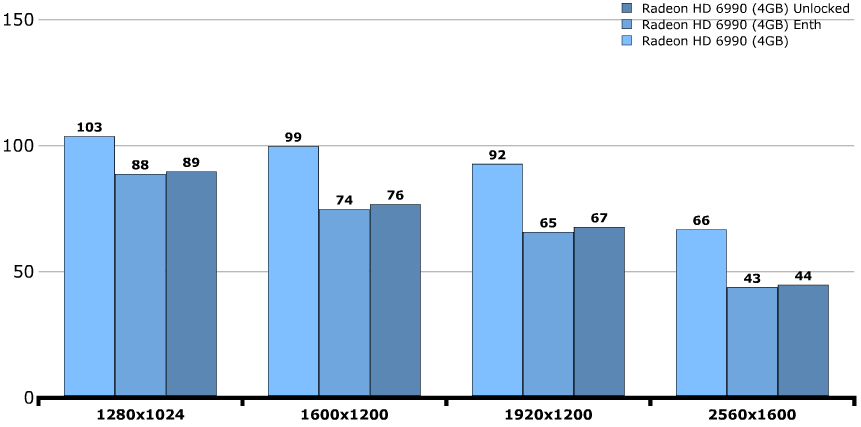

На графике ниже настройки чуть жёстче - Антиалиасинг выставлен в положение 8х.





Похвально, что производительность карты на пресете "Энтузиаст" с настройками графики 2хАА и 8хАА, столь мало различаются. На FullHD мы имеем 60+ кадров в секунду в среднем, разве не здорово?







Последний график также показывает производительность новинки на пресете Enthusiast (2хАА), эдакое финальное сравнение новинки с решениями конкурентов (да и менее новыми карточками от AMD).









DX10: 3DMark Vantage




Производительность AMD Radeon HD 6990 (Antilles)



Как ясно из таблицы - тестирование в Вантаже происходило на пресете Performance.

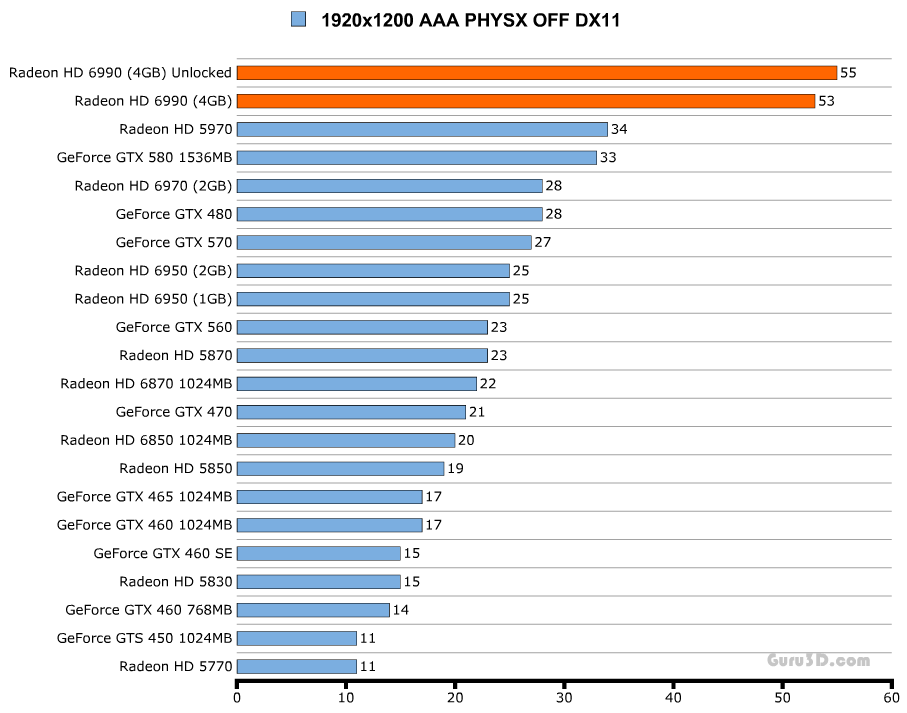

DX11: Metro 2033




Производительность AMD Radeon HD 6990 (Antilles)



Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен.











DX11: Colin McRae Dirt 2




Производительность AMD Radeon HD 6990 (Antilles)



Тестирование проводилось на следующих настройках:

  • Baja Iron курс 1
  • DirectX 11
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум











DX11: Battlefield Bad Company 2






Производительность AMD Radeon HD 6990 (Antilles)





Тестирование проводилось на следующих настройках:

  • Уровень Upriver
  • DirectX 11
  • 8x Multi-sample Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум

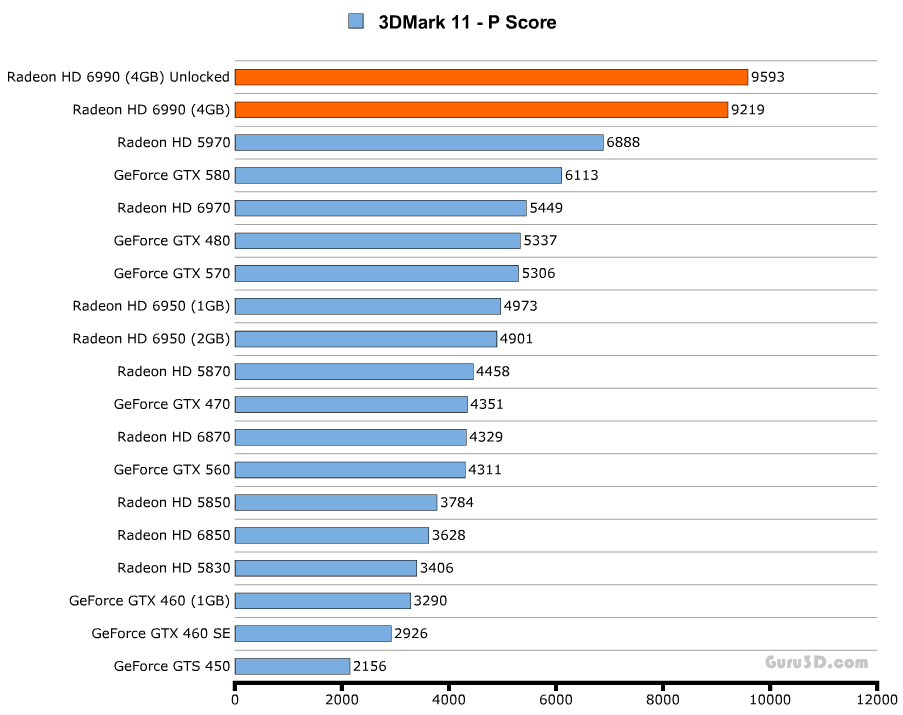

DX11: 3DMark 11



Да, это новый 3ДМарк, интересно будет посмотреть на то, как выступят в нём различные DX11 видеокарты.



Производительность AMD Radeon HD 6990 (Antilles)



Тест проходил на пресете Performance.







Результаты разгона видеокарты AMD Radeon HD 6990 (Antilles)




Очень интересен вопрос разгона данной видеокарты, двухчиповые монстры не должны показывать сверхъестественных результатов в этом деле.



Частоты референсной карты AMD Radeon HD 6990 (в МГц) Частоты тестируемой AMD Radeon HD 6990 (в МГц) Частоты AMD Radeon HD 6990 в разгоне (в МГц)
Ядро: 830 830 955
Шейдеры: 830 830 955
Видеопамять: 5000 5000 5600

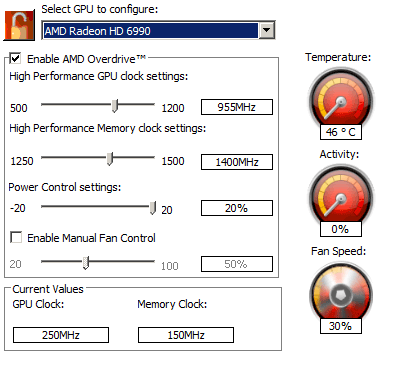

Оверклокинг осуществлялся не утилитой MSI Afterburner (она пока не поддерживает новинку из "лагеря красных"), а встроенным в драйвер AMD Catalyst, инструментом OverDrive. Разгон делался таким образом - параметр Power Control устанавливался на +20%, управление скоростью вращения вентилятора не трогалось вовсе, далее увеличивали частоты постепенно, шаг за шагом, пока не нашли оптимальный стабильный вариант, который мы можем видеть в табличке выше. Отмечается, что в таком разгоне шум от карты увеличился, чего и стоило ожидать.

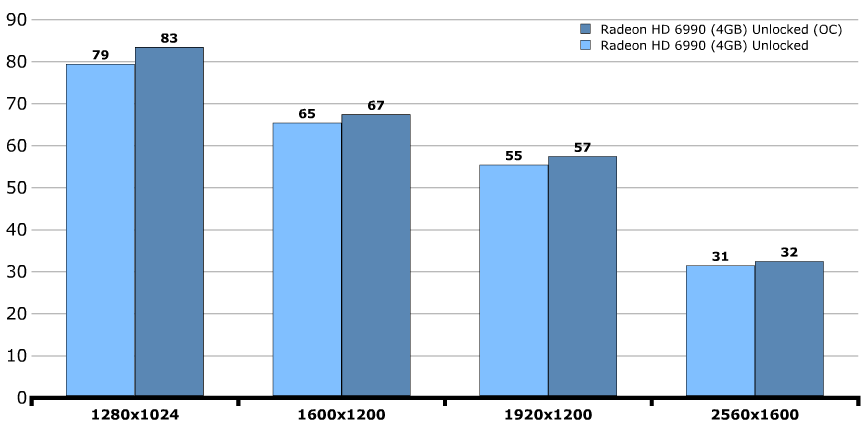

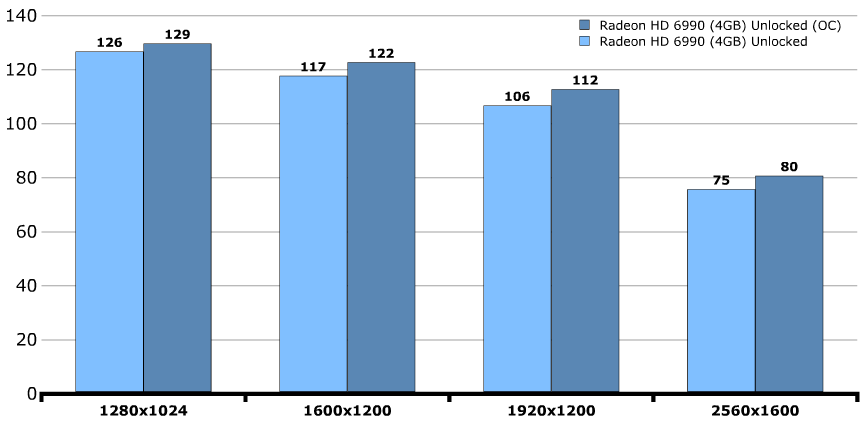

График, расположенный ниже, показывает, насколько оверклокерские рукоприкладства улучшили производительность Radeon HD 6990 в Battlefield Bad Company 2 (8xAA, 16xAF):



Разгон AMD Radeon HD 6990 (Antilles)







Тоже самое, но в Metro 2033 (режим АAA, 16xAF):



Разгон AMD Radeon HD 6990 (Antilles)

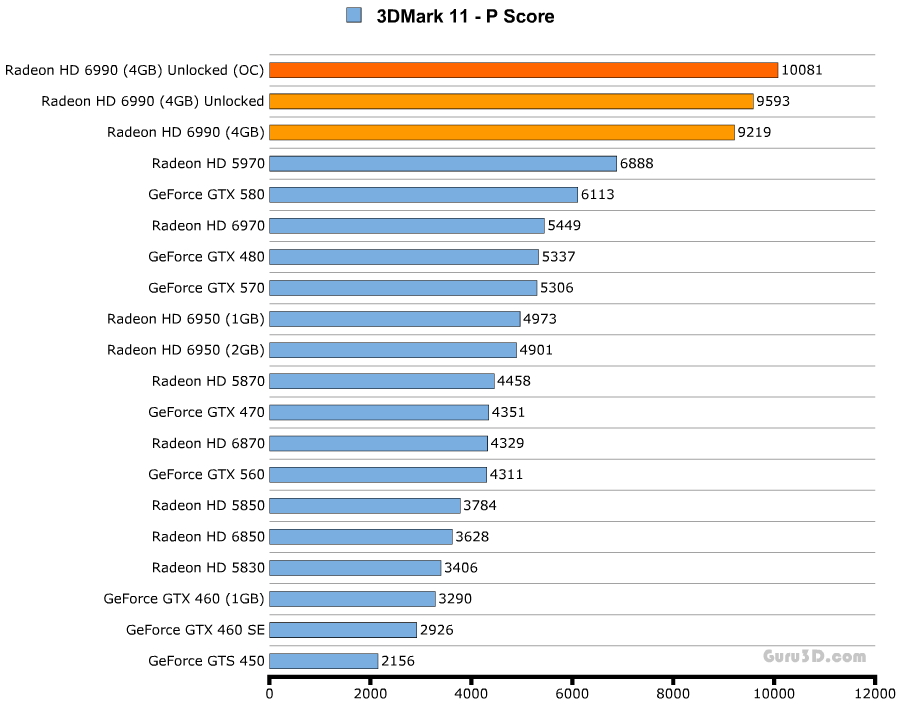

Результаты в 3DMark 11 на пресете Performance не очень далеко ушли от карточки, работающей в стоковом (без разгона) режиме:



Разгон AMD Radeon HD 6990 (Antilles)




Выводы





Автор отмечает, что для написания данной статьи у него было очень мало времени (как мне это знакомо!) и выражает надежду на то, что материал был/будет интересен читателям.



В выводах он делится с нами информацией, касаемо позиционирования новейшего решения от AMD. Вне сомнений, перед нами high end продукт, призванный затмить своим появлением всё, что было на рынке до него. HD 6990 даёт огромные показатели FPS везде, где только можно, а возможность составить Eyefinity-сетап на три (и более) монитора с одной картой и при этом получить играбельное количество кадров в секунду и вовсе выпадает нам впервые. Худшие опасения ревьювера насчёт начинки HD 6990 не оправдались (ранее проскальзывала информация, касаемо того, что в флагмане AMD будут использоваться графические ядра Barts) и компания-изготовитель выдала нам лучшее, на что она способна и в двойном количестве - парочку графических чипов Cayman XT (основа Radeon HD 6970), трудящихся на одной печатной плате.



Конечно, у столь монструозной карточки соответствующие показатели энергопотребления и стоимости, не забываем добавить к этому тяжёлую ситуацию с шумом от кулера и высокую рабочую температуру решения. На данный момент шум и температура являются той ценой, которую приходится платить за великолепную производительность устройства, по крайней мере до момента появления нереференсных решений на основе Antilles.



Нам также сообщают, что для раскрытия потенциала даже одной видеокарты Radeon HD 6990 требуется очень мощный ПК, например с используемым у Гуру3Д "камушком" Intel Core i7 965 @ 3750 МГц в некоторых играх был замечен так называемый ботлнек (ситуация, в котором процессор ограничивает производительность видеокарты), представьте себе что будет с двумя такими карточками? Наверное 5ГГц+ Sandy Bridge поможет в таком деле, не иначе.



Владельцам HD 6990 рекомендуют выкручивать все настройки игр на максимум, силы видеокарты хватит на все электронные развлечения в разрешении до (и включительно) 1920х1080. При этом многие игрушки прекрасно (FPS выше 60) работают и на 2560x1600 в максимальном качестве. Что касается приложений, не поддерживающих мульти-GPU графические карты, то они достаточно стары, чтобы не показывать количество кадров в секунду ниже 90 (в пример приведены Anno 1404 и COD: MW 2).



Ещё один неприятный момент с новейшим флагманом AMD - габариты карточки. 31 сантиметр в длину, это не хухры-мухры, но стоит понимать, что скорее всего, у владельца столь дорогой карточки (699 долларов США) имеется соответствующий её статусу корпус, в который даже такая длиннющая видяшка войдёт без проблем. Кстати, по поводу цены - по подсчётам Гилберта, выгоднее приобрести именно HD 6990, чем два HD 6970, да и в плане энергопотребления и количестве занимаемого места в корпусе ПК, такой вариант лучше.





Общий смысл таков - если желаете иметь лучшее по быстродействию решение из ныне существующих, смело берите Radeon HD 6990. Карточка позволит наслаждаться любыми играми безо всяких проблем, причём даже в трёхмониторном режиме игры. Встречаем нового короля 3D графики! Интересно - сколько времени пройдёт, прежде чем его свергнут с трона?







Новинка от AMD получает вот такую награду -







p.s. Если Вам интересны видеокарты семейства Radeon HD 6990, обязательно загляните в Армаду, целиком и полностью посвящённую этому продукту AMD.







Автор оригинальной статьи - Hilbert Hagedoorn, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Guru3D, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
