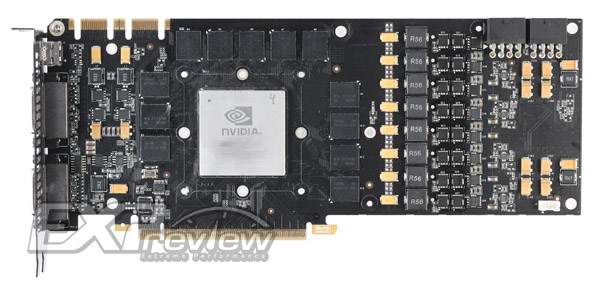

А давайте разденем карту ?
В продукте G-Empire используется 10 (8+2) фазное питание графического чипа и памяти (восемь фаз на чип и две на память), МОП-транзистор с корпусом UBIQ SO-8 и вышеназванные танталовые конденсаторы производства KEMET.
На печатной плате мы видим 0.4нс память производства Samsung типа GDDR5, 12 чипов по 128 мегабайт, что в сумме дают 1536 мегабайт памяти с 384 битной шиной.

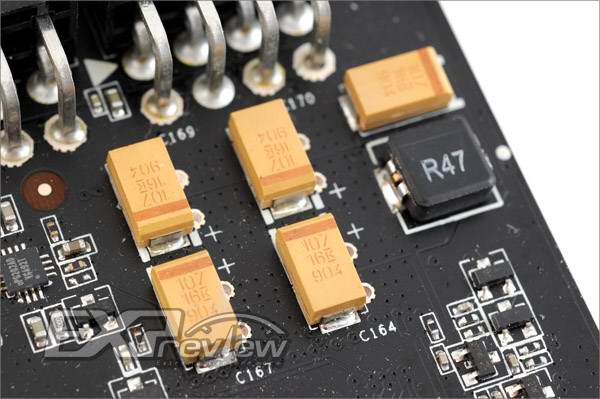

Вот те самые конденсаторы KEMET

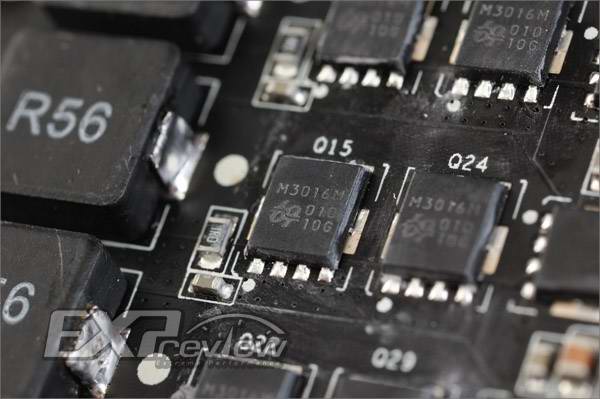

А это - SMD мосфет в корпусе UBIQ SO-8

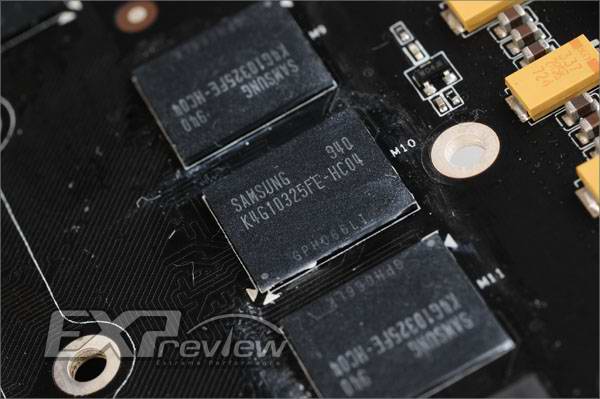

Самсунговская память собственной персоной

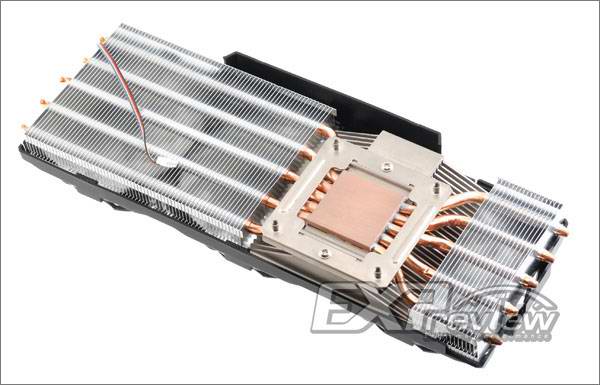

Вид системы охлаждения сзади
Названная ранее система охлаждения, применяемая на данной видеокарте, Cooling Accelero Xtreme Plus состоит из теплосъёмника (что находится в непосредственным контакте с крышкой графического чипа) из которого идут 5 теплотрубок, пронизывающие множество алюминиевых рёбер радиатора. Обдувают эту конструкцию три 92мм вентилятора, скорость вращения которых зависит от температуры ядра карты (применено PWM/ШИМ-управление).
