Обзор видеокарты Gigabyte GTX 470 Super Overclock Edition

10.09.2010 21:00 Slayer Moon
Печать
Нравится

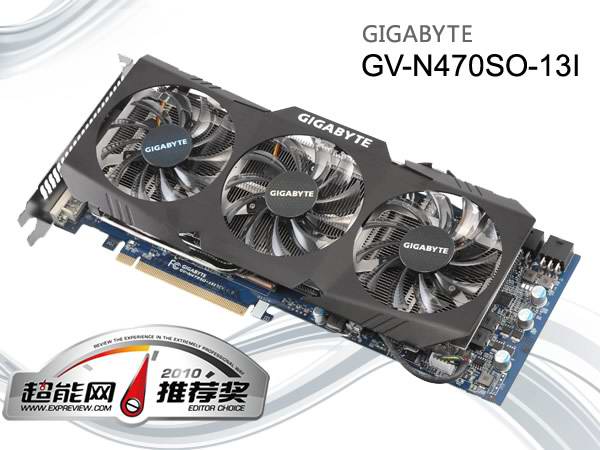

Сегодня мы поговорим об одной из лучших версий видеокарты GeForce GTX470, доступных в продаже - Superclock Edition от Gigabyte. Сайт Expreview полон эксклюзивных обзоров устройств, я частенько туда заглядываю и откапываю что-нибудь интересное (конечно же, речь только о новинках). Сегодняшний обзор как раз оттуда (и местами с Guru3D), не будем терять время попусту, приступим !























Около месяца назад компания Gigabyte объявила о выпуске видеокарты GTX470 Super Overclock Edition, возможно Вы читали об этом. Сегодня мы рассмотрим эту видеокарту подробно, заглянем внутрь её системы охлаждения и раскроем разгонный потенциал - иными словами, узнаем на что она способна.



"Топовая производительность, безумная скорость, лучшие компоненты" - такие заявления определённо радуют



Серия Super Overclock Edition появилась сравнительно недавно - ей всего лишь 12 месяцев +/- пара дней, впервые мы услышали о ней в сентябре прошлого года. С того момента у Gigabyte вышло четыре видеокарты этой линейки - GTX260/275 и Radeon 5770/5870. Пятой видяшкой стала как раз рассматриваемая GTX470, её кодовое имя - GV-N470SO-13I.












Характеристики и фотогалерея видеокарты Gigabyte GTX 470 Super Overclock Edition

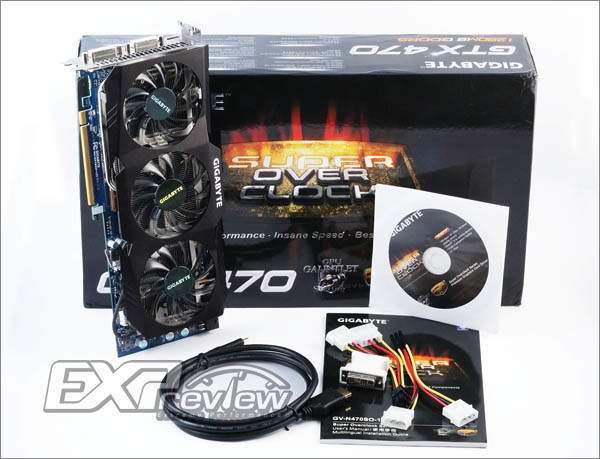

Для начала полюбуемся на комплект поставки изделия :





Характеристики модели GV-N470SO-13I :

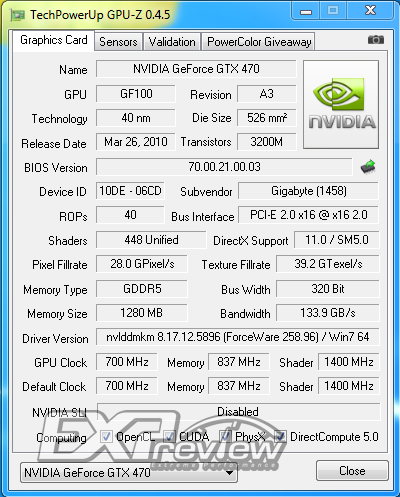

Судя по показаниям GPU-Z, нас не обманули с характеристиками



Видеокарта GIGABYTE GV-N470SO-13I основана на чипе GF100, изготовленном по 40нм тех.процессу. Стоит отметить, что заводской разгон карточки совсем неплох - 700/1400/3348МГц против 607/1215/3348МГц у референсного образца.

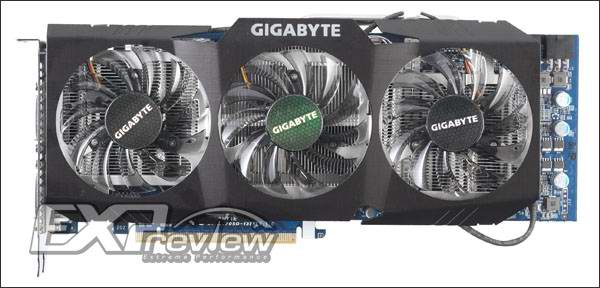

Система охлаждения WindForce 3 представляет из себя алюминиевый радиатор с четырьмя тепловыми трубками и тремя вентиляторами, подробнее китайские коллеги поведают о ней позже, так что не будем забегать вперёд.

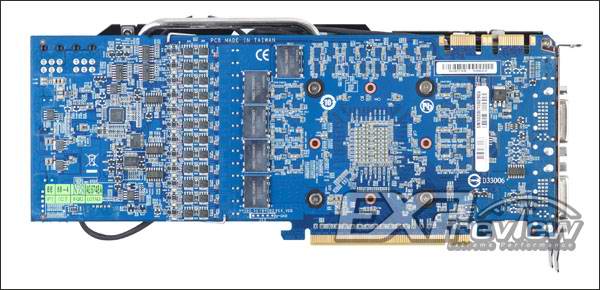

Уникальной особенностью карточки является наличие 12 зелёных светодиодов на обратной стороне печатной платы. На фотографии выше сложно понять где конкретно они находятся, однако позже Вы обязательно увидите их в действии.

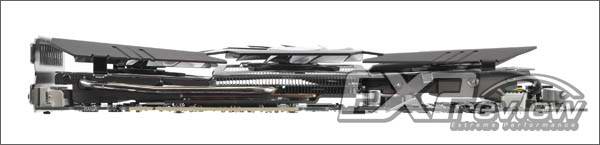

Система охлаждения занимает всего два слота, это большой плюс. Надоели трёх и четырёх слотовые монстры, честное слово.

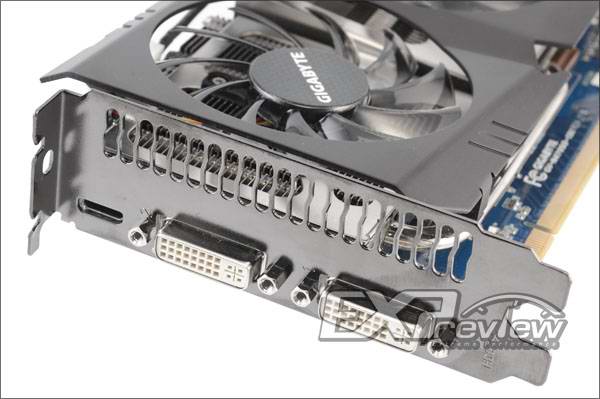

Видеовыходы на фотографии выше видны прекрасно, да - это всё те же референсные DVI (две штуки) и mini-HDMI, который так ненавистен многим пользователям.

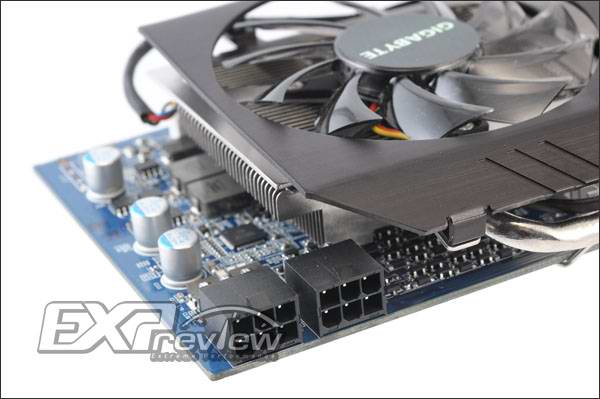

Питание карты осуществляется от двух шестипиновых коннекторов БП.

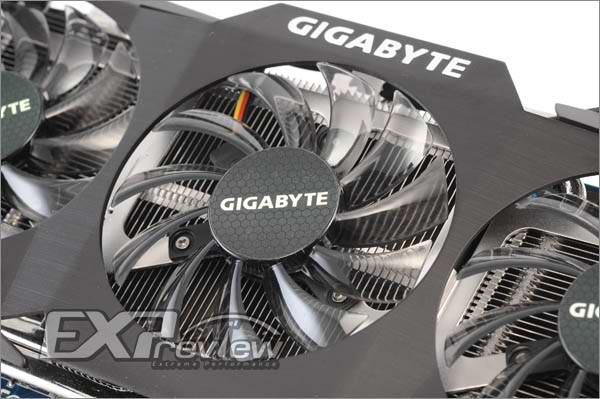

Вентилятор крупным планом.










Заглянем внутрь Gigabyte GTX 470 Super Overclock Edition

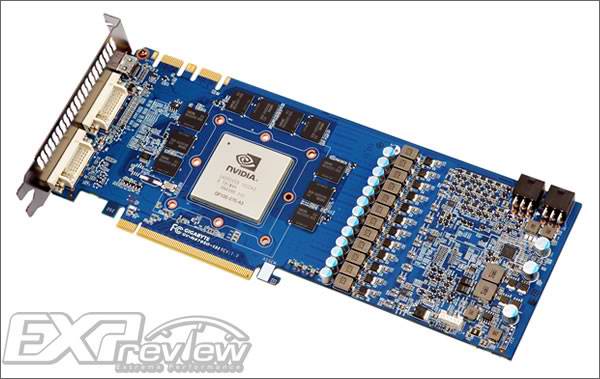

Вы только посмотрите на эту прелесть - обнажённая видеокарта Smile

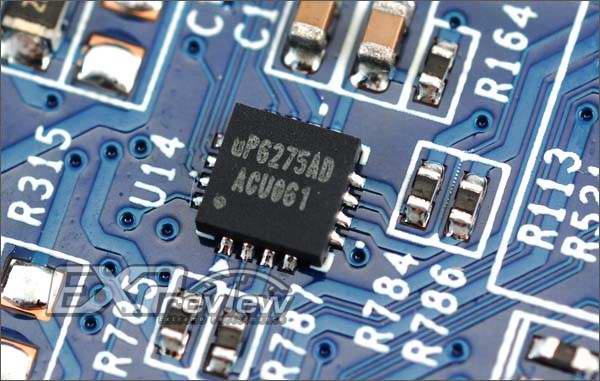

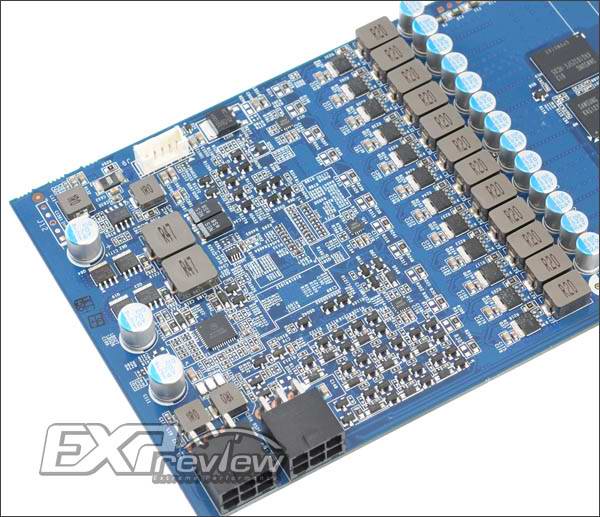

Официальная позиция разработчика такова - в карте используется 12-и фазовое питание графического ядра (и две фазы на память), на деле это не совсем так, правильнее назвать его "виртуально 12-и фазовым". Это следствие того, что чип PWM Semiconductor ADP4100 не может поддерживать более 6-и фаз, но Gigabyte применили SPDT чип, каким-то образом позволяющий это осуществить.



Далее у китайских коллег идёт очень сложное описание того какие, как и куда фазы идут и с помощью чего, я не стану это пересказывать, в конец-концов у нас тут обзор видеокарты, а не клуб юных радиотехников Laughing Давайте просто посмотрим на фотографии, дабы не забивать себе голову малоинтересными подробностями.

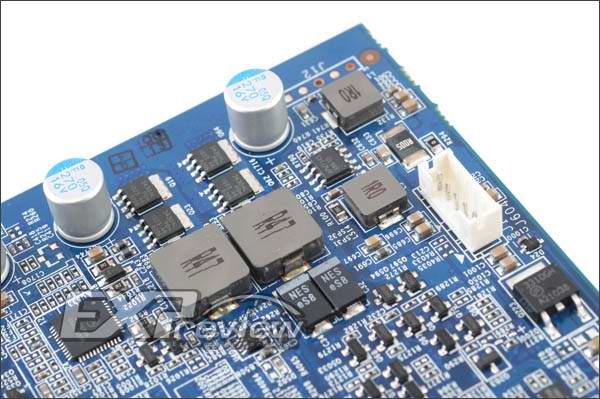

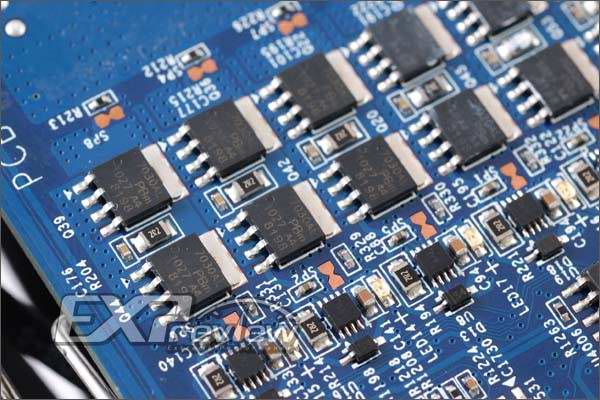

На фото выше запечатлены мосфеты в LEFPAK корпусах, если я правильно понял.

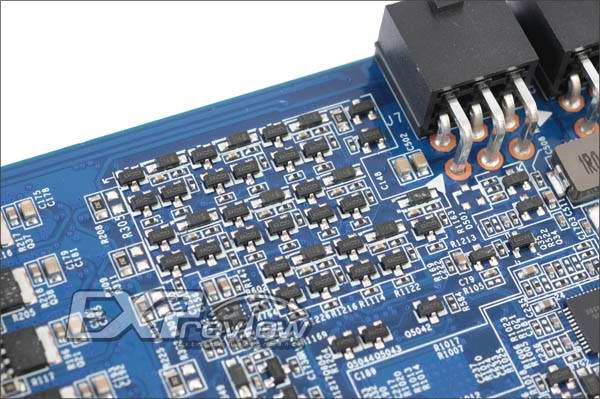

А на данной фотографии находится просто огромное количество транзисторов.

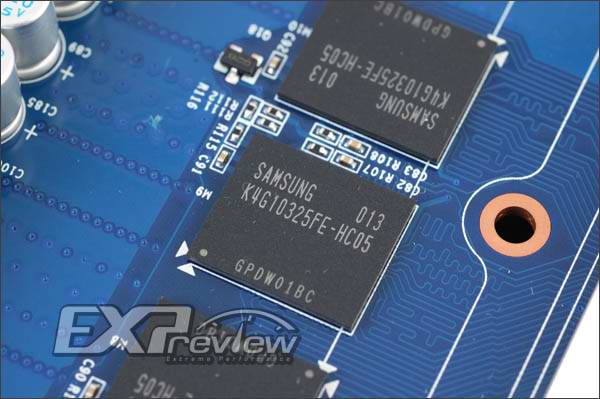

В видеокарте используется GDDR5 память от Samsung 0.5нс.

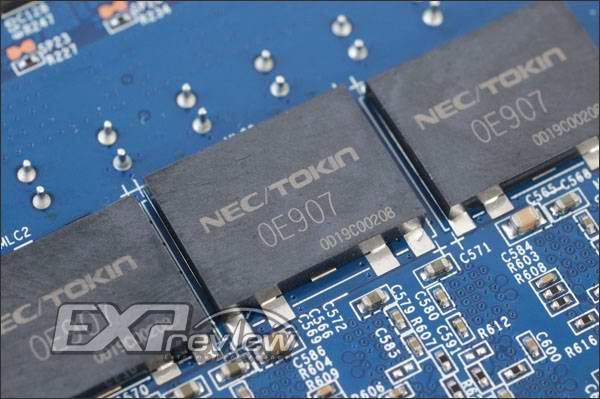

На фото выше изображены плёночные конденсаторы NEC/Tokin Proadlizer, благодаря которым карточка стабильно снабжается электричеством даже в экстремальных условиях работы.

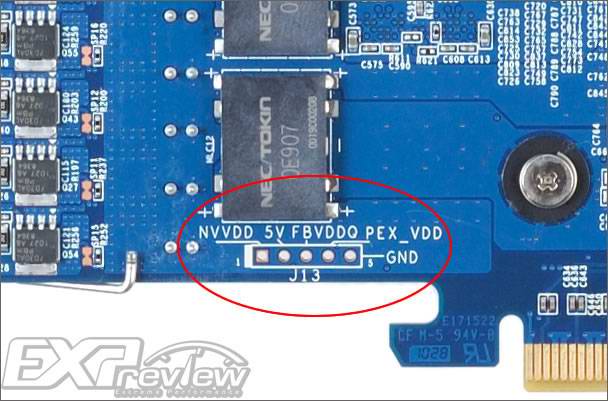

А вот и точки замера напряжения, столь нужные в оверклокерском деле.








Информация о системе охлаждения WindForce 3



Я надеюсь, что все понимают важность системы охлаждения видеокарты, ведь от неё зависит очень многое. Как бы не была хороша видяха, а шумная СО испортит всё впечатление о достоинствах продукта, а малоэффективная СО не позволит разогнать карту до её пределов. Скоро мы узнаем хороша ли WindForce 3, применяемая в Gigabyte GTX 470 Super Overclock Edition. А пока что полюбуемся её фотографиями:

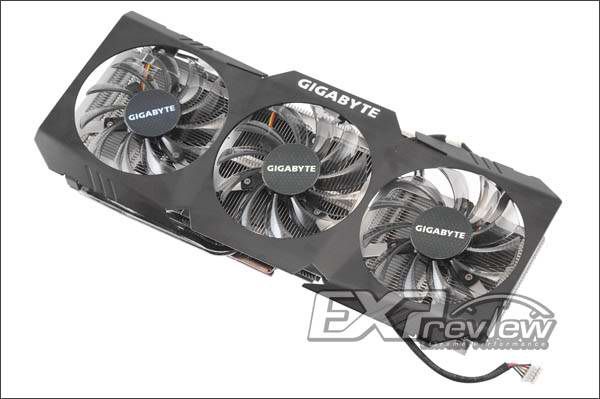

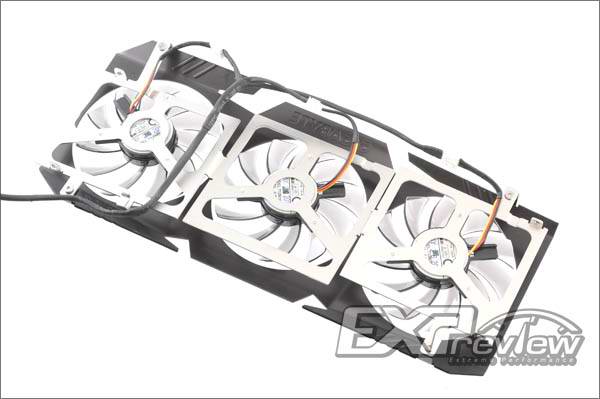

Обратите внимание - вентиляторы находятся на разном уровне, не в одной горизонтальной плоскости.

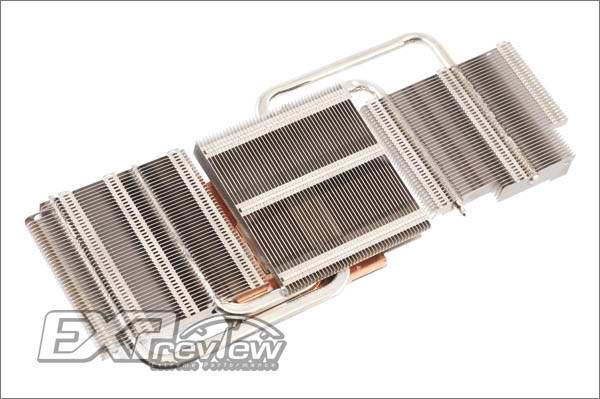

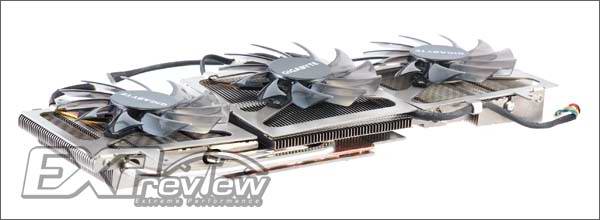

Радиатор тоже довольно интересен, у него три секции связанные между собой теплотрубками, причём средняя секция имеет вертикальное расположение рёбер, а остальные - горизонтальное. Наверное, тут есть какая-то хитрость, которая мне не очевидна.

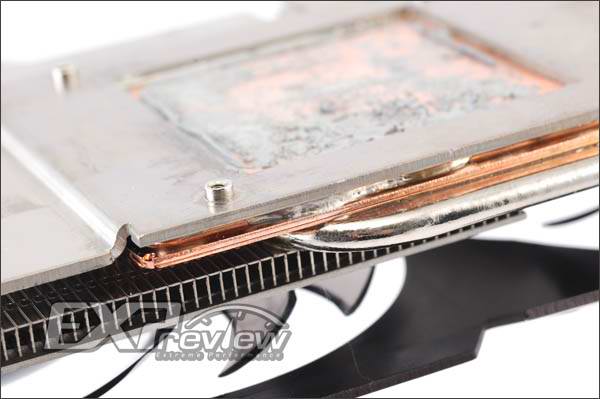

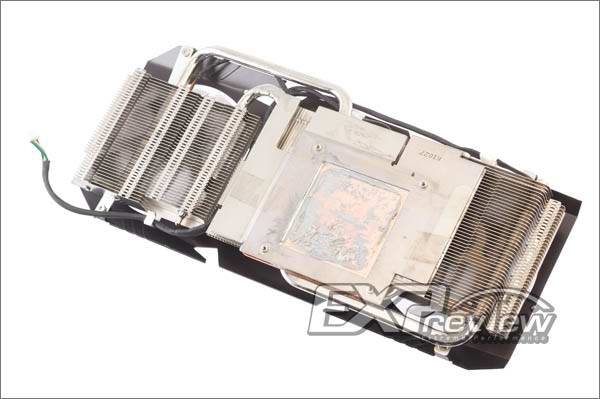

К основанию радиатора у автора обзора претензий нет.

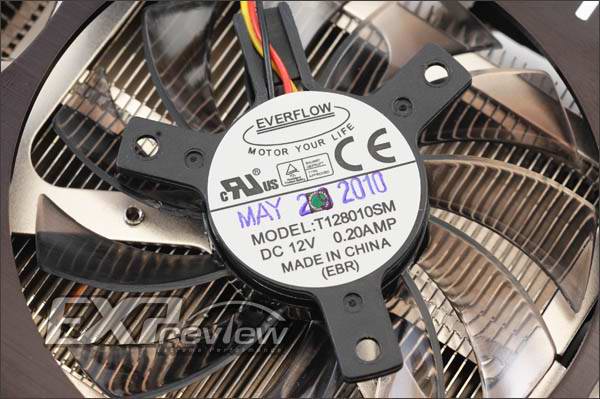

Используются вентиляторы производства Everflow, точных их характеристик я не нашёл.








Программа OC Guru и LED-индикаторы на видеокарте


Автор обзора уверен, что утилиту OC Guru от Gigabyte знают немногие, я с ним в данном вопросе соглашусь, т.к. на мой взгляд куда больше людей использует MSI Afterburner, EVGA Precision или Riva Tuner.

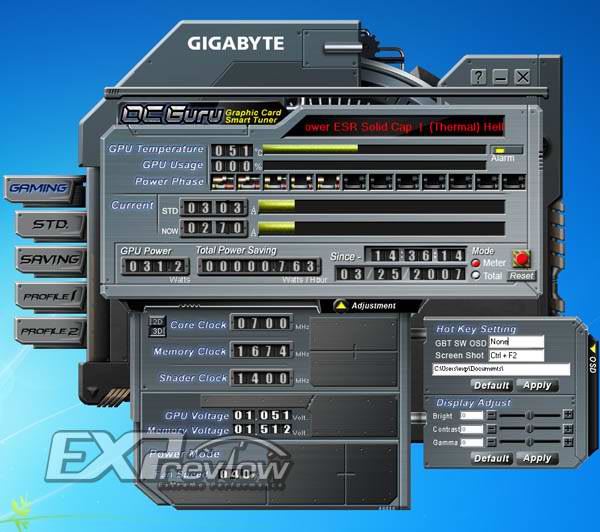

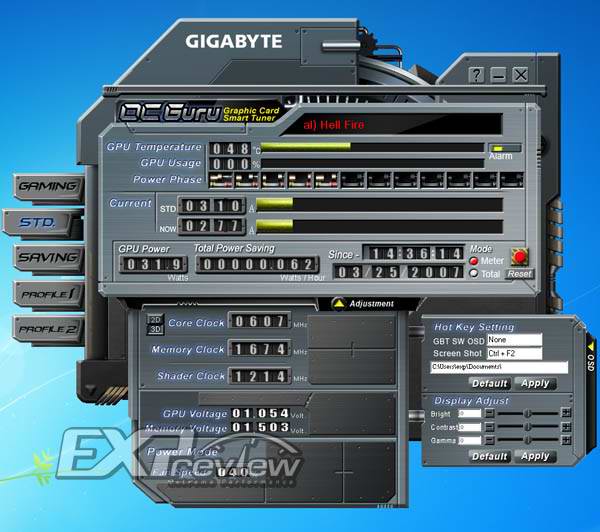

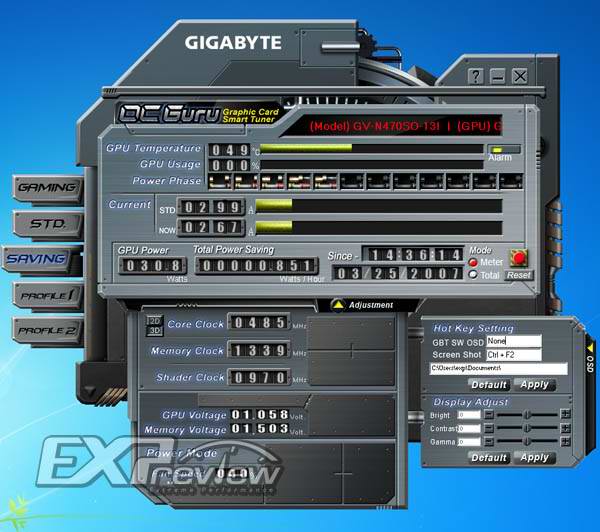

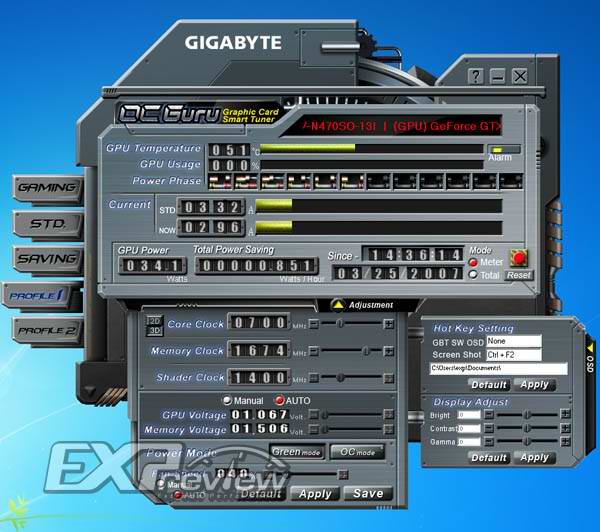

Возможности OC Guru довольно широки. Первое, что стоит отметить, это выбор пресета (заранее сохранённых настроек видеокарты). Имеются Game, STD и Saving. Первый - это игровой пресет, в нём карта будет шпарить по полной, дабы обеспечить самую высокую производительность, на которую она способна. STD, это сокращённое слово "Standart", в нём частоты карты и напряжение будут несколько меньше, чем в первом режиме (как у референсной модели GTX470). Ну а третий пресет создан для тех, кто следит за энергопотреблением своего ПК и не хочет, чтобы оно выходило за определённые рамки. В последнем режиме и частоты карты и напряжения значительно снижаются, но не до уровня 2D, конечно.



Активирован режим Game, частота ядра карты - 700МГц



Активированы частоты по умолчанию



А слайд выше свидетельствует об активации режима энергосбережения



А в данном пресете можно меня частоты и напряжение как душе угодно

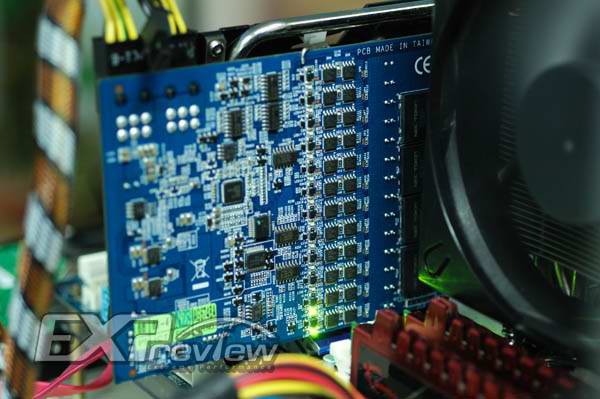

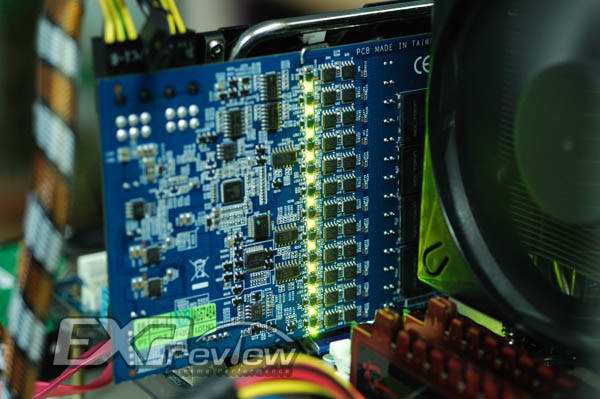

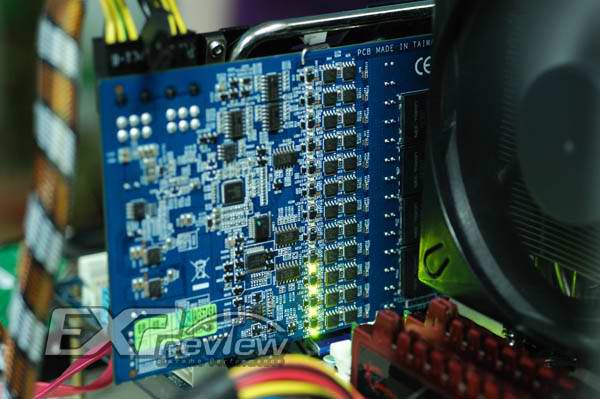

Светодиоды на обратной стороне видеокарты показывают степень нагрузки - чем больше лампочек горит, тем карта сильнее шпарит в данный момент. Автор статьи говорит, что светодиоды не будут работать без установленной программы OC Guru, хотя допускаю возможность, что я не так его понял, всё же перевод с китайского на английский, а затем на русский не самая точная наука Смеюсь



Слабая загрузка



Загрузка средняя



И полная, наверное запустили FurMark.






Конфигурация тестового стенда



Как всегда, у наших китайских коллег, в тестовом стенде используется разогнанный до 3.8ГГц процессор Core i7 920. Установленная версия драйверов - 258.96.







Энергопотребление видеокарты



Для замеров прожорливости карточки авторы использовали устройство Seasonic PowerAngel. Показания снимались как в простое, так и в нагрузке (карта прогревалась Furmark'ом версии 1.8.2), в обоих случаях замеры производились после 5 минут работы устройства в одном из этих режимов.





В режиме простоя, напряжение на ядре карточки падает до 0.875 вольт, а частоты до 50/101/135МГц. С референсной GTX470 ситуация точно такая же и энергопотребление практически не отличается.

В режиме нагрузки ситуация более интересная - GV-N470SO-13I показывает на 3 ватта меньше энергопотребления, чем референсный образец на стоковых частотах. А если поднять частоты референсной карты до частот продукта Gigabyte, то разница составит аж 16 ватт в пользу Superoverclock Edition. Т.е. карточка при тех же частотах кушает меньше энергии, чем референсный образец, замечательный результат.

Почему так происходит? Дело в том, что у карты от Gigabyte напряжение в режиме нагрузки 0.962 вольт, а у стоковой карты от Nvidia - 1.0 вольт.








Температурный режим



Замеры происходили после загрузки Windows 7, посредством мониторинга утилиты MSI Afterburner v2.0.0 B6. Обозреватель дожидался пока температура карточки стабилизировалась и делал записи (скриншоты в нашем случае), так он получил температуру в простое. А в нагрузке он делал всё тоже самое, но используя FurMark 1.8.2. Во время тестирования комнатная температура была 24 градуса по Цельсию.





В простое карточка ведёт себя вполне приятно - 42 градуса по Цельсию при скорости вращения лопастей вентиляторов в 1500 оборотов в минуту (40% от их максимума).





В нагрузке же мы видим безрадостную картину - 90 градусов на ядре и вентиляторы, крутящиеся на 64% своей скорости (примерно 2300 оборотов в минуту). Шум не очень назойливый по мнению автора обзора, но ощутимый. Ревьювер делает выводы, что даже в разгоне при полной загрузке, продукт от Gigabyte заметно тише не разогнанного референсного GTX470.




Разгонный потенциал карты





С поднятием напряжения на ядре карты до 1.012 вольт, с помощью утилиты OC Guru, китайским коллегам удалось погнать видяшку до 790/1580/3600МГц (с дефолтных 700/1400/3348МГц). Если смотреть по 3DMark Vantage, разница в производительности составляет 9.2% (P19857 очков с разгоном и P18176 без него).

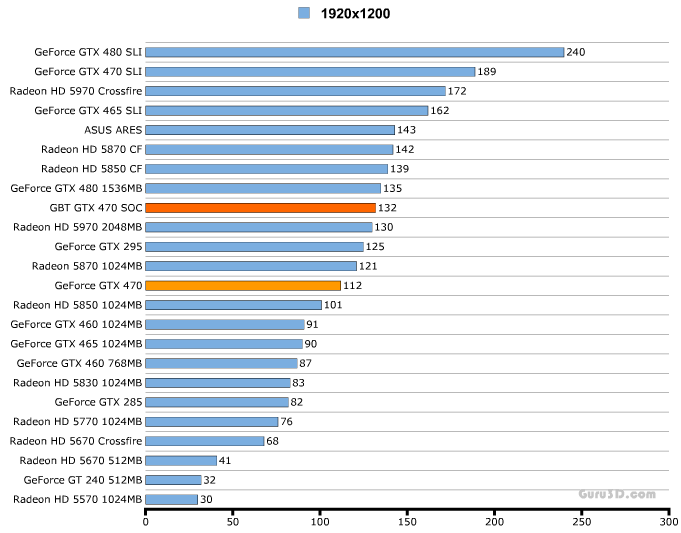

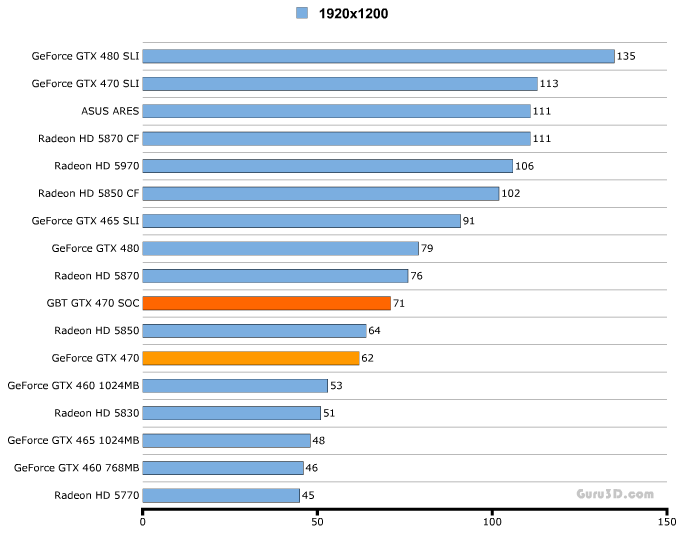

Хочу от себя добавить, что когда такая же видеокарта тестировалась у Guru3D, Гилберт смог разогнать её до 800/1600/4000, что дало большой прирост в CoD:MW2:





И в Vantage:










Производительность видеокарты в играх

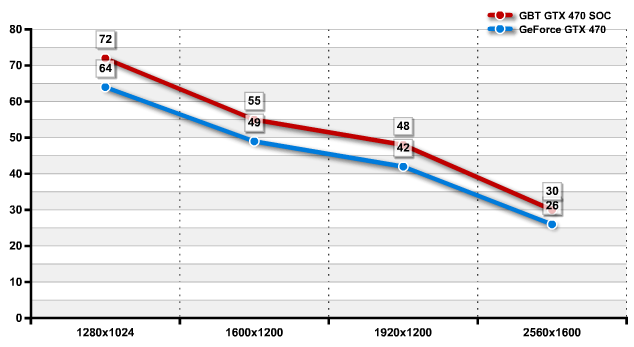

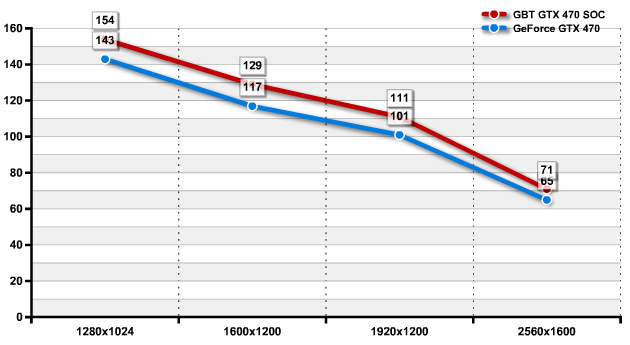

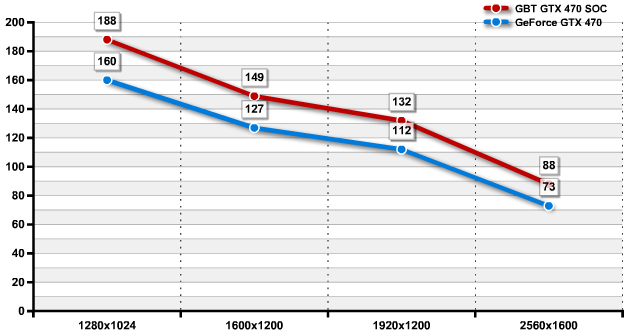

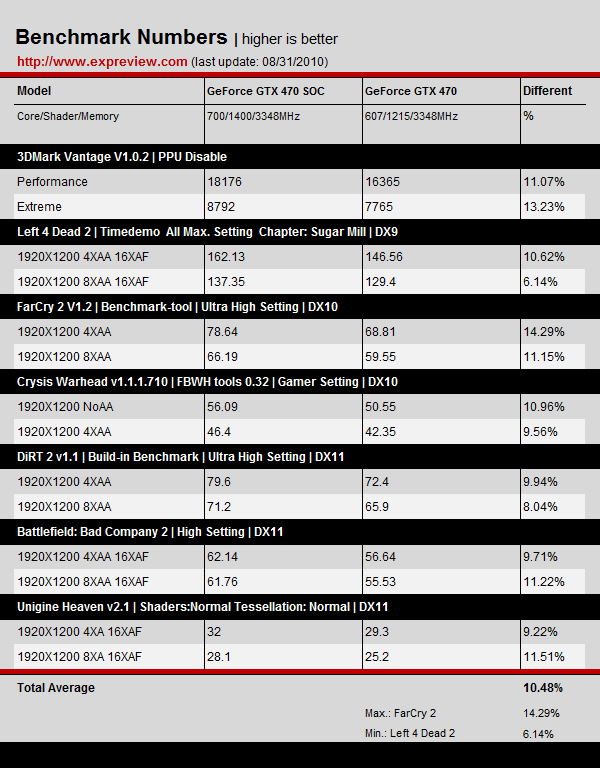

Средний процент преимущества GTX470 Superclock Edition над референсной картой - 10.48%. Наивно было бы ожидать большего, всё же частоты, по сравнению с референсной карточкой, подняты не так сильно (как например на GTX460, сравните обычную версию и ту, что от Colorful).



Я позволил себе расширить представленную китайскими коллегами информацию результатами тестирования этой же видеокарты с сайта Guru3D.

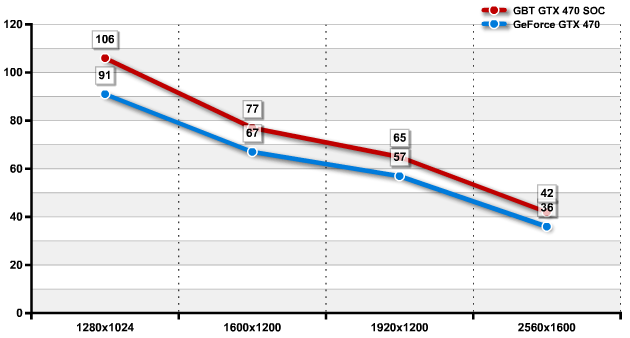

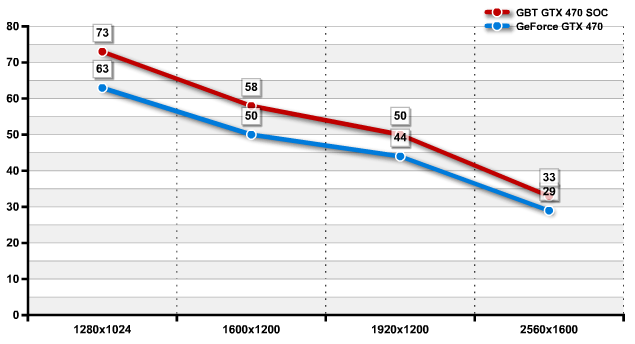

Call of Duty: Modern Warfare 2







Тестирование проводилось на следующих настройках:














Battlefield Bad Company 2 DX11








Тестирование проводилось на следующих настройках:

  • Уровень Upriver
  • DirectX 11
  • 8x Multi-sample Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум







Colin McRae Dirt 2







Тестирование проводилось на следующих настройках:

  • Baja Iron курс 1
  • DirectX 11
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум

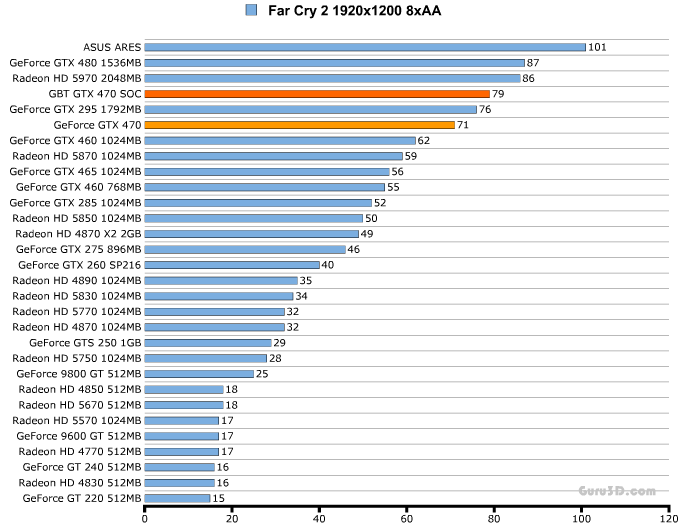

Far Cry 2









Тестирование проводилось на следующих настройках:

  • Уровень - Ranch Small
  • Высококачественный DX10 режим
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация

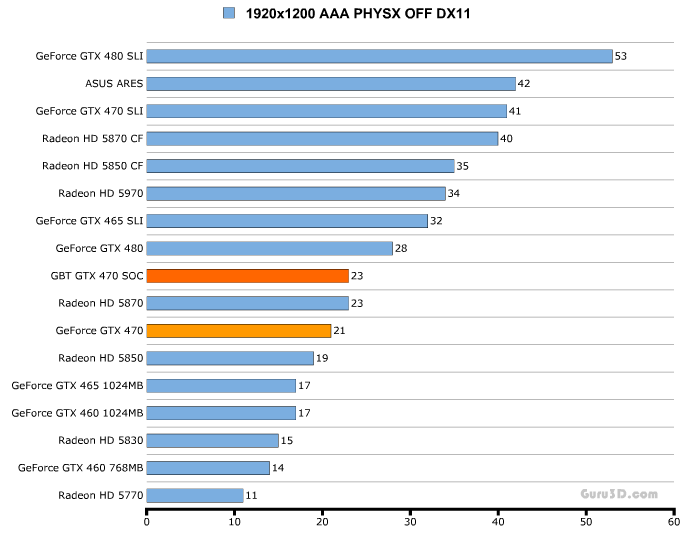

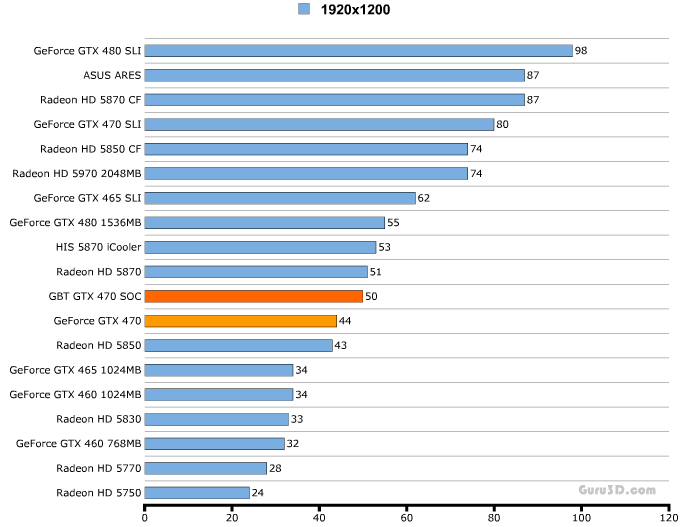

Metro 2033







Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен.





Anno 1404 - Dawn of Discovery







Тестирование проводилось на следующих настройках:

  • DirectX 10
  • 4x Антиалиасинг
  • Все настройки на максимум
  • Игра велась в режиме кампании, были построены три острова с большими городами

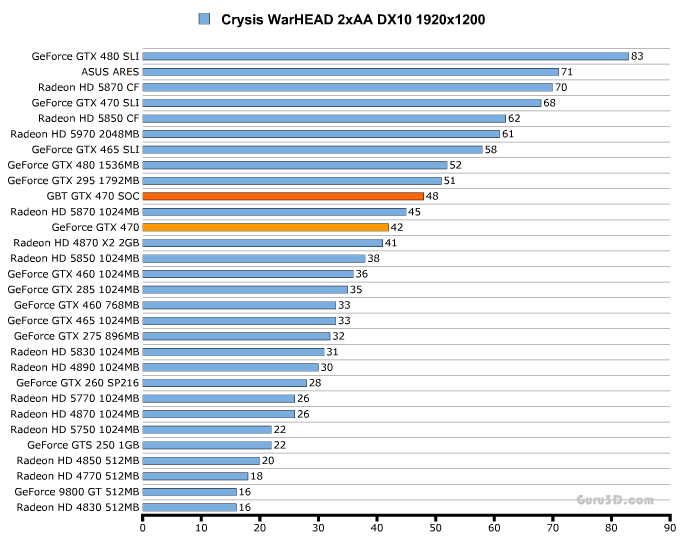

Crysis WARHEAD







Тестирование проводилось на следующих настройках:

  • Уровень - Ambush
  • DX10
  • Антиалиасинг 2x MSAA
  • Качество графики, выставленное в игре - Геймер

















Resident Evil 5 (DirectX 10)






Тестирование проводилось на следующих настройках:

  • 4x AA
  • Все настройки графики на максимум
  • BLUR включен

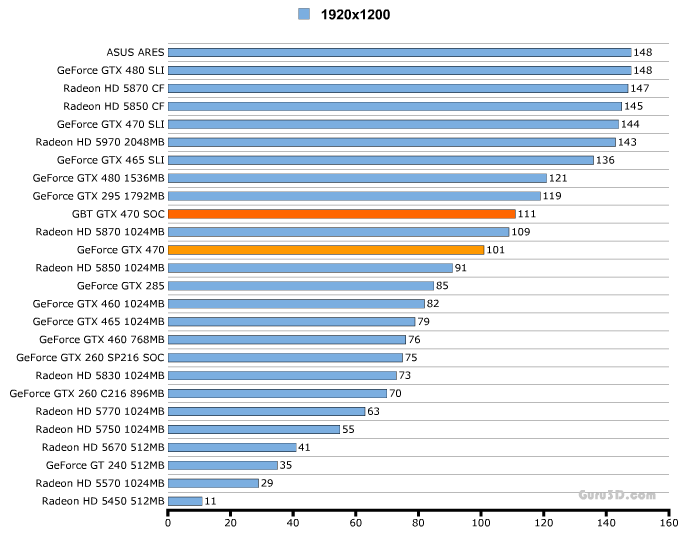

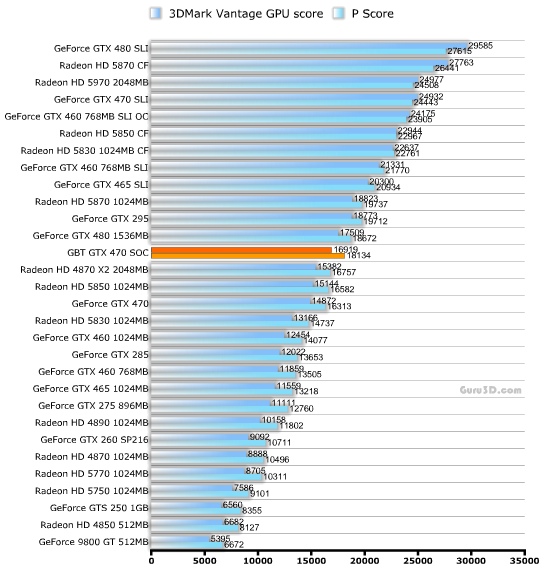

3DMark Vantage (DirectX 10)




Как видно из таблицы - тестирование в Вантаже происходило на пресете Performance.








Выводы





Автору обзора понравилось то, что в карте применены высококачественные компоненты и 12+2 (против 4+1 фазного у референсной карты) фазное питание.

Система охлаждения тоже пришлась по душе, в первую очередь благодаря своей относительной тишине. Температурные показатели оказались неважнецкими. Карта сама по себе быстрее референсной на 10%, а если её погнать до 790/1580/3600, то преимущество возрастёт ещё больше.

Разница в цене между стандартной и версией от Gigabyte - 300 юаней (~1353 рубля), автор считает что наценка за столь высококлассное изделие не велика, особенно учитывая, что стандартную GTX470 до таких высот без смены охлаждения не удастся разогнать.



Гилберту с Guru3D карточка тоже приглянулась, к плюсам он отнёс тоже самое, что и автор обзора с Expreview. Однако по результатам его замеров, карточка разогрелась максимум до ~83 градусов (хотя к его методике измерений у меня есть вопросы, достаточно лишь посмотреть на график), а шум был всего 39 децибел против 46 у референсной карточки.







Авторы оригинальных статей - Qing и Hilber Hagedoorn, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзоров устройства с сайтов Expreview и Guru3D, она не нарушает ничьи права, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
