Пять вентиляторов идут в бой! Обзор и тестирование видеокарты Gigabyte Radeon HD 7970 Super OverClock

01.08.2012 19:00 Slayer Moon
Печать
Нравится

Журналисты с techPowerUP подготовили материал по уникальной видеокарте Gigabyte Radeon HD 7970 Super OverClock, той самой, что оборудована системой охлаждения с пятью 40мм (!) вентиляторами. Что же за продукт получился у тайваньского вендора? Сейчас мы это узнаем.















Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:



 Radeon
HD 6970
Radeon
HD 7870
GeForce
GTX 580
Radeon
HD 7970
HD 7970
GHz Ed.
Gigabyte Radeon HD 7970 Super OverClockGeForce
GTX 680
Radeon
HD 6990
GeForce
GTX 590
GeForce
GTX 690
Потоковые процессоры 1536 1280 512 2048 2048 2048 1536 2x 1536 2x 512 2x 1536
ROPы 32 32 48 32 32 32 32 2x 32 2x 48 2x 32
Графическое ядро Cayman Pitcairn GF110 Tahiti Tahiti Tahiti GK104 2x Cayman 2x GF110 2x GK104
Количество транзисторов 2640M 2800M 3000M 4310M 4310M 4310M 3500M 2x 2640M 2x 3000M 2x 3500M
Объём буфера 2048 МБ 2048 МБ 1536 МБ 3072 МБ 3072 МБ 3072 МБ 2048 МБ 2x 2048 МБ 2x 1536 МБ 2x 2048 МБ
Разрядность шины 256-бит 256-бит 384-бит 384-бит 384-бит 384-бит 256-бит 2x 256-бит 2x 384-бит 2x 256-бит
Частота ядра 880 МГц 1000 МГц 772 МГц 925 МГц 1050 МГц 1080 МГц 1006 МГц+ 830 МГц 607 МГц 915 МГц+
Частота памяти 1375 МГц 1200 МГц 1002 МГц 1375 МГц 1500 МГц 1375 МГц 1502 МГц 1250 МГц 855 МГц 1502 МГц
Стоимость $340 $290 $430 $440 $500 $500 $500 $700 $750 $1000



Стоит отметить, что в табличке указана примерная стоимость изделия. Как видно, по частотам изделие Gigabyte не сильно уступает GHz Edition, вернее даже превосходит эту видеокарту, но только по ядру.







Видеокарта Gigabyte Radeon HD 7970 Super Overсlock приехала в редакцию TPU без упаковки и комплекта поставки, так что этими вещами нам полюбоваться не удастся. Ну да ничего страшного - главное, что видеокарта, оборудованная довольно оригинальной системой охлаждения, доступна для всестороннего ознакомления.







Давайте поглядим на графический адаптер Gigabyte Radeon HD 7970 Super OverClock вблизи:



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Нам сообщают, что графический адаптер закрыт с двух сторон немаленьким таким радиатором.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Видеокарта Gigabyte Radeon HD 7970 Super OverClock занимает три слота в системном блоке.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Видеовыходы у Gigabyte Radeon HD 7970 Super OverClock имеются следующие: DVI, HDMI и два mini-DisplayPort.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



До четырёх видеокарт Radeon HD 7970 могут работать в CrossFire тандеме.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



На фото изображена печатная плата Gigabyte Radeon HD 7970 Super OverClock, вид спереди и сзади.







Теперь нам предлагают поглядеть на необычную систему охлаждения от Gigabyte:



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



В кулере видеокарты используется огромный радиатор,на который установлено пять 40мм вентиляторов.



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Радиатор принимает на себя тепло и от графического ядра и от чипов памяти и области VRM. Теплотрубок в устройстве по четыре с каждой стороны от медного основания.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Два фото выше показывают металлический бэкплейт видеокарты от Gigabyte. Говорится, что он не особенно способствует делу охлаждения графического адаптера, зато помогает видяшке не деформироваться.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Gigabyte Radeon HD 7970 Super OverClock питается через пару 8-и пиновых коннекторов.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



А эта кнопка отвечает за переключение между двумя имеющимися BIOS видеокарты. Второй BIOS предназначен для экстремального разгона с использованием жидкого азота, ну а первый - самый что ни на есть обычный. При этом во второй вносить изменения нельзя, а в первый можно.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Для регулировки напряжения в этой карте используются чипы CHiL CHL8228 и CHiL 8225, оба позволяют мониторить и изменять программным путём напряжение на ядре видеокарты.







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



В данном продукте используется память H5GQ2H24MF-R0C от Hynix, работать она должна на 6000МГц (эффективных).







Обзор и тест Gigabyte Radeon HD 7970 Super OverClock



Перед нами графическое ядро Tahiti, сделанное по нормам 28нм. тех.процесса на мощностях TSMC. Количество транзисторов - 4.31 миллиарда.







Конфигурация тестового стенда





Тестовый стенд
Процессор: Intel Core i7-3770K @ 4.7 ГГц
(Ivy Bridge, 8192КБ кеша)
Материнская плата: ASUS Maximus V Gene Intel Z77
Оперативная память: 2x 4096МБ Corsair Vengeance PC3-12800 DDR3 @ 1600 МГц 9-9-9-24
Накопитель: WD Caviar Blue WD5000AAKS 500ГБ
Блок питания: Antec HCP-1200 1200 ватт
ОСь: Windows 7 64-бит SP1
Версии драйверов:

NVIDIA: 304.79 Beta

ATI: Catalyst 12.7 Beta

Монитор: LG Flatron W3000H 30" 2560x1600





Далее говорится, что все бенчмарки были запущены на максимальных настройках графики, при следующих разрешениях и с выставленным определённым образом антиалиасингом:









Игровые тесты









Alan Wake



Давно уже вышедшая на XBOX 360 игра теперь живёт и на ПК. Разумеется, она похорошела и требует неслабого "железа", несмотря на то, что использует DirectX 9.























Aliens vs. Predator





Тема Чужих и Хищников будоражит умы разработчиков электронных развлечений с начала 90-х годов, когда появились первые игры из этой серии (на игровой консоли Atari Jaguar и аркадном автомате Capcom Play System 2). В 2010 году вышла очередная "вариация на тему" с поддержкой DX11, тесселяции, не забыли внедрить в игру и навороченные в крайней степени, тени.

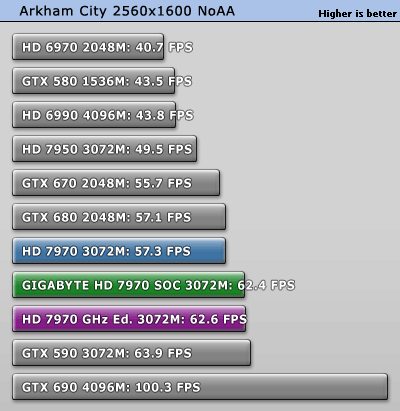

Batman: Arkham City




Продолжение приключений Тёмного Рыцаря, защитника Готэм-сити. Игра использует модифицированный движок первой части, с DX11 и прочими наворотами, потому очень требовательна к "железу" ПК.

























Battlefield 3




Уже даже не знаю какая по счёту часть Battlefield, всё жутко красиво и динамично, спасибо новому движку Frostbite 2. DX11 поддерживается в полной мере.

























BattleForge





Довольно забавная RTS, основанная на карточной настольной игре. Она поддерживает DX9-DX10.1 и имеет встроенный бенчмарк, которым обозреватели и воспользовались для проведения тестов.























Civilization 5





Продолжение культовой стратегической игры от Сида Мейера. В данном продукте используется DX11 со всеми вытекающими из этого последствиями, уважаемые читатели, говоря просто - астрономических FPS не ждите, игрушка очень сурова к "железу".























Crysis





Как только не называли игру от немецкого разработчика - и убийцей видеокарт и уничтожителем процессоров. Да - требования у неё столь серьёзные, что ни одна одиночная видеокарта уже в течении четырёх лет (с момента выхода игры в свет) не может на нормальном (60+) FPS её тянуть на максимальных настройках графики.























Crysis 2



Долгожданное продолжение "Крайсиса" использует движок CryEngine 3, однако пока ещё работает лишь в режиме DX9, за что компании-разработчику сильно достаётся от критиков (да и на форумах). К счастью, вскоре был выпущен DX11 патч и набор текстур высокого разрешения, с применением которых и был проведён данный тест. В отличие от первого Crysis, вторая его часть не даёт детально настроить графику, а использует пресеты для этого.
























Dragon Age II





Не вдаваясь в сюжетные повороты игры, скажу лишь, что это второй представитель франшизы от Bioware, релиз которой состоялся в марте 2011 года. В ней используется движок, дружащий с DX11, потому игрушка сильно требовательна к ресурсам ПК.























Hard Reset





Игра, разработанная только для ПК (что в наше время кросс-платформинга большая редкость) командой Flying Wild Hog. Вполне приятна на вид, хотя и не обременена супер-шикарной графикой. Вследствие этого требования к ПК у неё не самые высокие.

























Metro 2033





Экстремально требовательный к "железу" 3Д-экшн от украинских разработчиков. Поддерживает DirectX11 и тесселяцию. Тесты проводились в режиме DX11, а для карточек, что его не поддерживают - в DX10.























STALKER: Call of Pripyat





Третья игра из серии "Сталкер" продолжает эксплуатировать движок X-Ray от GSC Game World, однако в этот раз он обрёл поддержку ДХ11, тесселяции и прочие "фичи". Вот эти вещи и делают сталкеровский бенчмарк одним из самых прожорливых тестов.























StarCraft II





Вторая часть знаменитой RTS-ветерана, вышла в июле 2010 года, использует движок на DX9, но выглядит всё равно очень неплохо. Тест проводился методом проигрывания записи матча 1 на 1.





















Total War: Shogun 2





Вторая часть довольно удачной гибридной стратегии от Sega. В игре используется DX9, хотя обещают прикрутить и DX11, но вот когда - не ясно. Тест проходил на максимально доступных настройках графики.

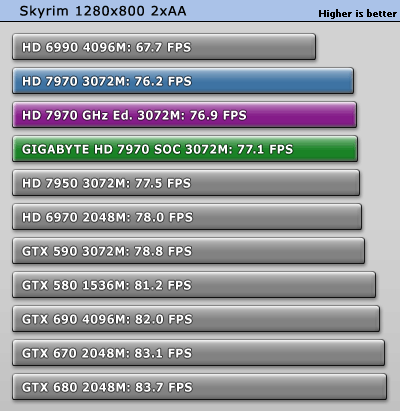

The Elder Scrolls: Skyrim





Очередная игра серии The Elders Scroll, очередной хит. Графика в игре хороша, но не на грани фантастики, однако этот факт не мешает Skyrim быть очень требовательным к ПК.























World of Warcraft: Cataclysm






Самая ужасная игра из всех MMORPG - она вытягивает время и денежки с простодушных игроков и помогает заработать более хитрым и дальновидным. Бессонные ночи, проведённые за ней месяцами напролёт, будут преследовать игроков WoW всю их оставшуюся жизнь Smile Игрушка довольно резво бегает на старых ПК при слабых настройках графики, что радовало и радует обладателей ПК многолетней давности. Стоит заметить, что расширение игры Cataclysm привнесло красоты DX11, от чего ветеран (год выпуска оригинального WoW - 2004) заметно похорошел. При тестировании были использованы настройки Ultra.



















Синтетические тесты





3DMark 11





Долгожданный, но встреченный весьма холодно, бенчмарк от Futuremark. Работает только на DX11-системах, чрезвычайно тормозной/жадный до ресурсов ПК, что Вы увидите по графикам ниже.





















Unigine Heaven 2.0





Столь любимый, по-началу всеми владельцами Radeon 5xxx, а затем и юзерами GTX4xx карточек, тест. Тесселяция используется по полной, бенчмарк поддерживает и DX9 и 10 и 11. Одно из первых приложений, где видны преимущества DX11 над 10-й версией, во многом благодаря тесселяции. Карточки без последнего ДайректЭкса ("директ икса", если по-нашему) будут тестироваться с не самой новой его версией в настройках Unigine Heaven 2.0.



















Энергопотребление видеокарты Gigabyte Radeon HD 7970 Super OverClock





Как всегда, авторы материала с techPowerUP хорошо постарались, дабы у нас не осталось и тени сомнений по поводу энергопотребления тестируемой видеокарты. Графики весьма наглядны, как и всегда, собственно:





Замеры в режиме простоя проходили, когда на экране монитора был просто рабочий стол Windows Vista Aero (разрешение - 1280x1024, 32-х битный цвет), никаких программ не запущено, окна (в Винде, а не в помещении) закрыты.







Это замер энергопотребления в мультимониторной конфигурации. Режим рабочего стола (Aero включен), никаких окон не открыто, режим дисплея - 1280х1024 при 32-битном цвете.







Тест выше - среднее потребление карты в режиме нагрузки. Использовался Crysis 2, работающий в разрешении 1920x1200, на профиле Extreme. Замер длился только в игровой части бенчмарка, экраны загрузок и прочее не-3Д не учитывались.







Результат на слайде выше - пиковое потребление видяхи в режиме нагрузки. Методика та же - Crysis 2, работающий в разрешении 1920x1200, на профиле Extreme.







Замер максимального энергопотребления проводился с помощью "Волосатого бублика" (Furmark) в режиме Stability Test, настройки были следующими: 1280x1024, 0xAA.







Последний замер проводился, когда запускалась программа Power DVD 9 Ultra и в ней просматривался фильм "Бэтмен: Тёмный рыцарь" в разрешении 1920x1200 (использовался отрезок фильма с битрейтом в 40МБ/с), ускорение декодирования видео силами GPU было включено.





Судя по графикам, энергопотребление видеокарты находится посередине между показателями обычной HD 7970 и GHz Edition. Полученные цифры можно считать приемлемыми, учитывая заводской разгон изделия и ориентированность на разгон ручной.





Уровень шума




Авторы материала с TPU всегда серьёзно относятся к замерам уровня шума, потому при этой процедуре используют очень дорогой девайс Bruel & Kjaer 2236 (ориентировочная стоимость - $4000):







Замеры производились с расстояния в один метр, все компоненты компьютера охлаждались пассивно и не шумели:







Шум Gigabyte Radeon HD 7970 Super OverClock в простое



Шум Gigabyte Radeon HD 7970 Super OverClock в нагрузке



Удивительно (при таком-то кулере!), но продукт Gigabyte тише, чем обычная HD 7970 и GHz Edition. Хотя карточка далеко не тихая в общем - она громче и GTX 680 и GTX 690.





Разгон видеокарты Gigabyte Radeon HD 7970 Super OverClock





Чем разгонялась карточка - не ясно, но напряжение не менялось, да и логику управления вентиляторами не трогали. В итоге был достигнут следующий результат: 1155/7620МГц (ядро/память):


Разгон Gigabyte Radeon HD 7970 Super OverClock



Итог таков - по ядру карточку удалось погнать на 7%, а по памяти - на 39%. Разгон по памяти оказался самым высоким, из всех HD 7970, что были в руках автора оригинального материала с TPU. Да и ядро показало себя молодцом.







Далее нам показали табличку, по которой становится ясно, как погнались те или иные карты на основе одних и тех же графических чипов:



Сравнение разгона видеокарт
 Максимальная частота ядраМаксимальная частота памяти
Gigabyte HD 7970 SOC 1155 МГц 1905 МГц
MSI HD 7970 Lightning 1210 МГц 1850 МГц
VTX3D HD 7970 1100 МГц 1750 МГц
AMD HD 7970 1075 МГц 1715 МГц
AMD HD 7970 GHz Ed. 1185 МГц 1635 МГц



Полезная табличка, как и всегда. Однако, стоит держать в уме золотое правило - "разгон = лотерея".







По табличке ниже можно понять, как сильно оверклокерские манипуляции повлияли на производительность видеокарты Gigabyte (на примере игры Battlefield 3):



Разгон Gigabyte Radeon HD 7970 Super OverClock



Рост производительности за счёт разгона составил добрые 9.7%.







А теперь посмотрим на то, как увеличились температуры у Gigabyte Radeon HD 7970 Super OverClock в разгоне:



Температура Gigabyte Radeon HD 7970 Super OverClock в разгоне



Разница в 2 градуса по Цельсию, тут не о чем беспокоиться.







Далее следует таблица сравнения температур видеокарт от разных производителей:



Сравнение температуры графического ядра
 ПростойНагрузка
Gigabyte HD 7970 SOC 46°C 85°C
MSI HD 7970 Lightning 39°C 76°C
VTX3D HD 7970 39°C 75°C
AMD HD 7970 45°C 78°C
AMD HD 7970 GHz Ed. 40°C 83°C







Gigabyte Radeon HD 7970 Super OverClock, как и многие другие видеокарты под разными видами нагрузки, выставляет особые частоты и напряжения, вот соответствующая табличка:



  Частота ядра Частота памяти Напряжение на GPU
(основано на замерах)
Режим 2D (карта в простое) 300 МГц 150 МГц 0.85 V
Мультимониторная конфигурация 500 МГц 1375 МГц 0.96 V
Воспроизведение Blu-ray 500 МГц 1375 МГц 0.98 V
Режим 3D (карта в нагрузке) 1080 МГц 1375 МГц 1.25 V



Лимиты CCC Overdrive
Ядро 1296 МГц
Память 1650 МГц







Выводы





Начнём с раздела выводов "за" и "против", как в оригинальном материале.



  • Заводской разгон
  • Хороший разгонный потенциал ядра и отличный разгонный потенциал памяти
  • Возможность регулировки напряжения программным методом
  • Двойной BIOS, причём второй оптимизирован для разгона с применением жидкого азота
  • Трёхслотовый кулер хорошо охлаждает видеокарту
  • 3ГБ памяти
  • Полноразмерный HDMI видеовыход
  • Поддержка технологии ZeroCore
  • Поддержка PCI-Express 3.0 и DirectX 11.1
  • Высокое энергопотребление в не игровых ситуациях
  • Трёхслотовому кулеру не все будут рады из-за его габаритов
  • В простое карточка довольно-таки шумная
  • Лимиты CCC Overdrive слишком низкие

  • Ориентировочная стоимость карточки, установленная Gigabyte - 500 долларов США



Видеокарта Radeon HD 7970 Super Overclock использует странноватый кулер, который лучше обычных охлаждает компоненты видеокарты, но и шумит не слабо, хотя уровень шума ниже, чем у референсной HD 7970 и GHz Edition. Внешний вид изделия, не в последнюю очередь благодаря габаритам видеокарты, может отпугнуть неподготовленного покупателя.



Минусом использования пяти 40мм вентиляторов на видеокарте также может быть ситуация, когда "вертушки" выйдут из строя (статистически, маленькие вентиляторы, работающие на высоких скоростях имеют меньший срок службы, чем большие вентиляторы, функционирующие на скорости до 2000 об/мин) и заменить их будет нечем (или придётся сильно изгаляться и что-то мастерить).





Благодаря заводскому разгону, видеокарта производства Gigabyte является одной из самых быстрых HD 7970 на рынке. В разрешении 2560x1600 и выше у неё есть преимущество над GTX 680, в более низких разрешениях эти карточки примерно равны.



В изделии Gigabyte используются качественные компоненты и усиленная система питания, потому можно смело заявлять, что видеокарта Radeon HD 7970 Super OC ориентирована на оверклокеров, даже один из BIOS графического адаптера сделан для экстремального разгона карты. Еслим же пробовать ручной разгон с штатной системой охлаждения, то чудовищный шум не заставит себя ждать - 40мм вентиляторы разгоняются до восьми тысяч оборотов в минуту (!) и издают чудовищный шум.



С жидким азотом дело другое - у карточки низкий (55.2%) показатель ASIC, как известно, это положительным образом влияет именно на экстремальный разгон (для разгона с применением воздуха лучше брать карточку с высоким ASIC).



Ценник на Gigabyte Radeon HD 7970 Super OverClock пока не установлен, но западные коллеги полагают, что он не должен превышать 500 долларов США, т.е. стоимость на уровне HD 7970 GHz Edition. Так что если у кого есть три свободных слота в ПК, разумнее приобрести продукт Gigabyte, ибо карточка и быстрее и тише GHz Edition, да и греется меньше.







Оценка видеокарты Gigabyte Radeon HD 7970 Super OverClock: 9 из 10.





Награда:



Рекомендовано techPowerUp







p.s. Обязательно посмотрите Армаду по HD 7970, она постоянно пополняется новыми видеокартами этого семейства.









Автор оригинальной статьи - W1zzard, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта techPowerUP, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов

Если Вы заметите ошибки, помарки и прочее - дайте мне знать: Ctrl+Enter (Орфус).
