На сайте TweakTown был опубликован материал, посвящённый представленному не так давно кулеру Silver Arrow SB-E Extreme от Thermalright. Сегодня я публикую пересказ этого обзора/теста.
Нам сразу озвучивают спецификации изделия, дабы мы могли понять, с чем придётся иметь дело в материале. Габариты новинки составляют 154x103x165мм без учёта вентиляторов, вес радиатора составляет 750 граммов. В радиаторе используется восемь 6мм никелированных теплотрубок. Что касается вентиляторов, то их в комплекте два, габариты каждого: 152x26.2x140мм, их лопасти вращаются на скорости от 600 до 2500 оборотов в минуту при уровне шума 21 - 45 децибел и силе воздушного потока 31.4 - 130 кубических футов в минуту. Вес каждого вентилятора составляет 170 граммов. Основание кулера состоит из листовой меди C1100.
Нам сразу рассказывают, что кулер только-только стал появляться в магазинах, и его ценник пока что не радует - $89.99 без учёта доставки. Учитывая общую стоимость данной системы охлаждения в 100 долларов США, лучше бы Silver Arrow SB-E Extreme показал себя хорошо.
Начнём осмотр изделия, уважаемые читатели:
Thermalright редко отходит от своего чёткого плана поставлять кулеры в обычных картонных коробках без излишеств оформления.
По бокам коробки сложно не заметить название кулера, URL сайта производителя и надпись Extreme (чтобы упаковку обычного Silver Arrow SB-E не спутали с Silver Arrow SB-E Extreme).
С некоторых сторон коробка вообще голая - ни надписей, ни рисунков.
Заглянем внутрь коробки, камрады:
В верхней части коробки лежит инструкция по установке кулера, стикер (наклейка) и виднеется вентилятор вызывающего цвета.
Изделие Thermalright (речь как о вентиляторах, так и о радиаторе) защищено от повреждений упаковкой из плотного пенистого материала:
Осмотр Thermalright Silver Arrow SB-E Extreme

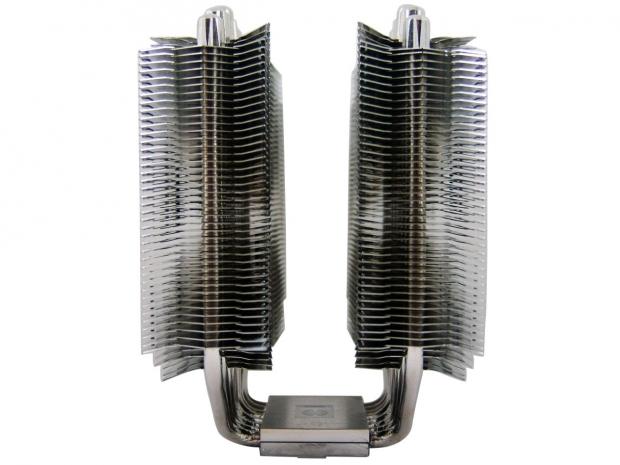

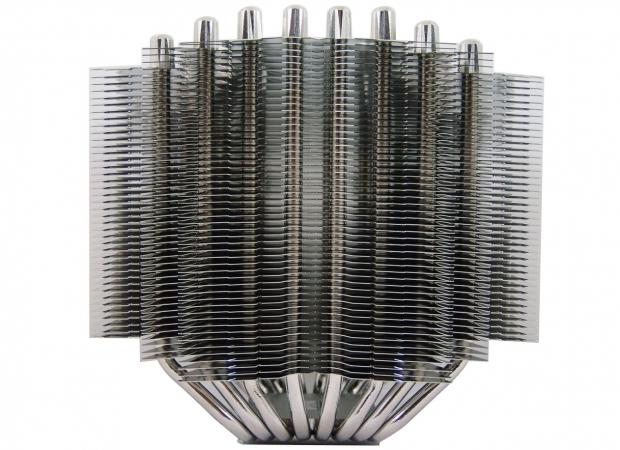

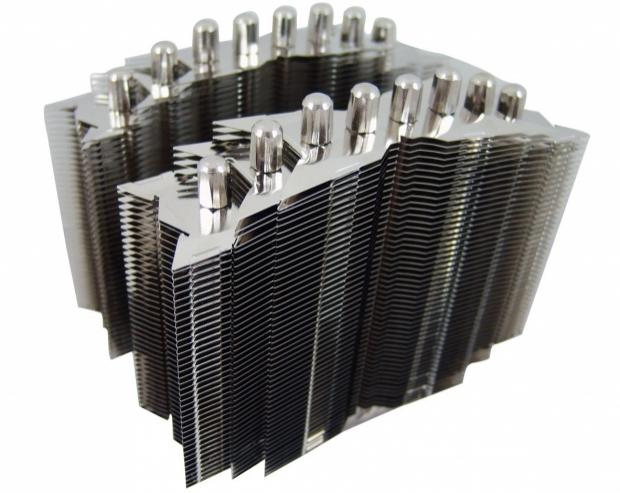

Полюбуемся на сам радиатор Silver Arrow SB-E Extreme:
Изделие довольно необычно выглядит и сильно отличается от обычного варианта Silver Arrow. Общее количество пластин в радиаторе равно 63.

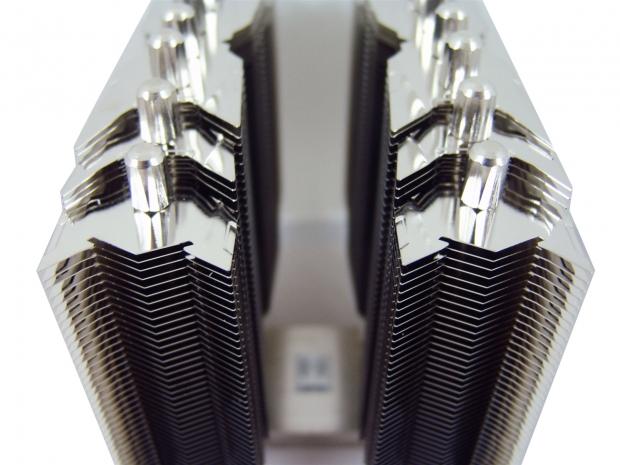

Обе секции радиатора являются копиями друг друга в зеркальном отражении.

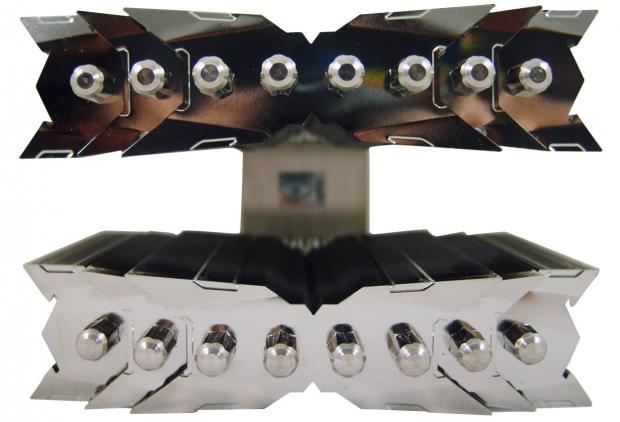

Если смотреть на пластины радиатора с позиции, что показана на фото выше, кажется что они имеют форму оперения стрелы, что вполне логично, учитывая какое название носит сие изделие (Silver Arrow = "серебрянная стрела").
На данный радиатор можно повесить три вентилятора - два по бокам конструкции и один между "башнями".
Конструкция радиатора способствует эффективной его продувке.

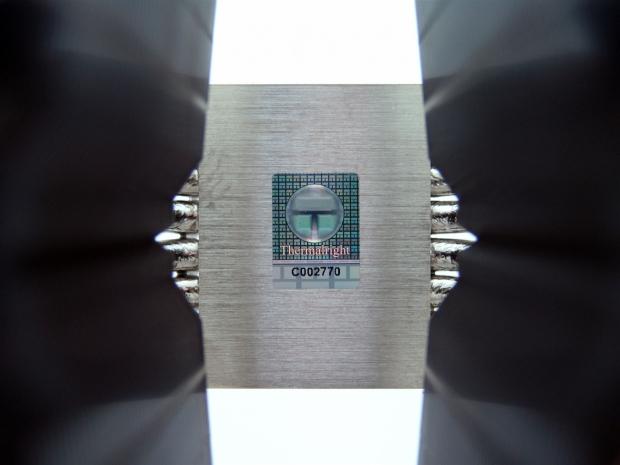

Между секциями радиатора Silver Arrow SB-E Extreme можно найти голографическую наклейку с серийными номером изделия и наименованием производителя. Неужто кто-то подделывает кулеры от Thermalright? Ситуация прямо как с водкой "Распутин" в 90-х - тогда производитель также прицеплял голографические стикеры на бутылки, дабы любители заложить за воротник могли выбирать, чем травиться - оригинальной водкой или поддельной.

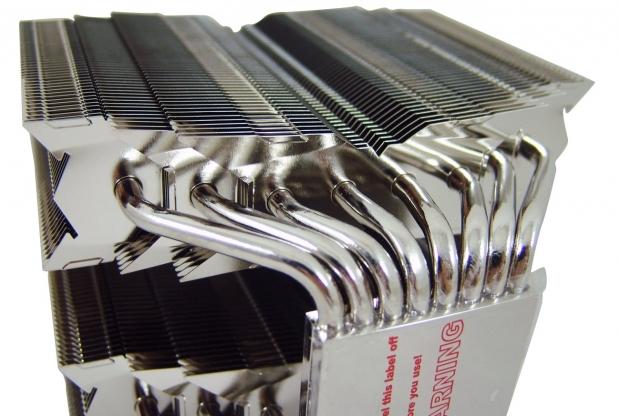

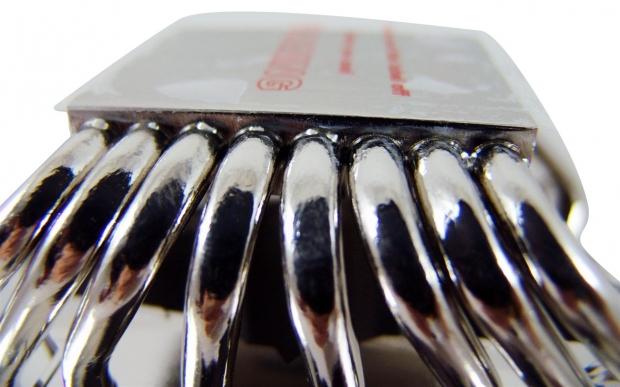

Производителю явно с большим трудом удалось впихнуть все восемь теплотрубок в основание кулера
.
Говорится, что в районе основания радиатора нет и следа пайки.

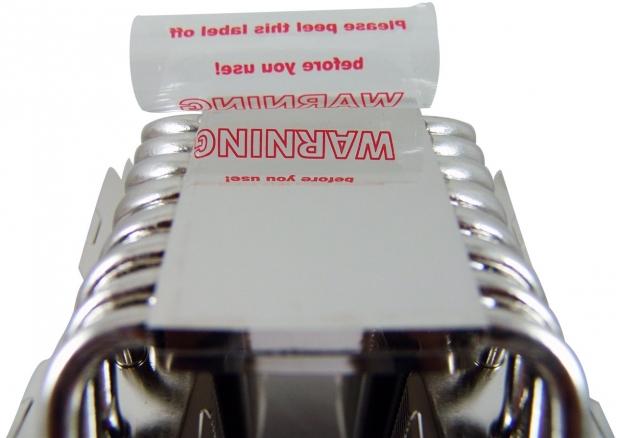

После того как защитная плёнка была убрана, мы можем увидеть отполированное до зеркального блеска основание Silver Arrow SB-E Extreme.

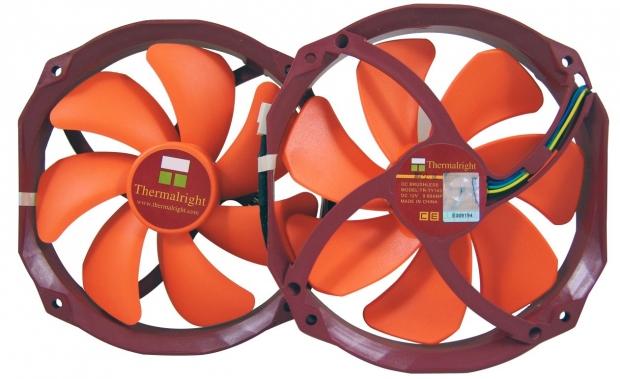

Поглядите на вентиляторы TY143, до чего же они... непривычно выглядят:
Нас предупреждают, что "карлсоны" в данном кулере - то, что мы будем и любить и ненавидеть. Внешний вид изделий понравится не всем, но производительности этих "малышей" позавидуют многие вентиляторы на рынке.

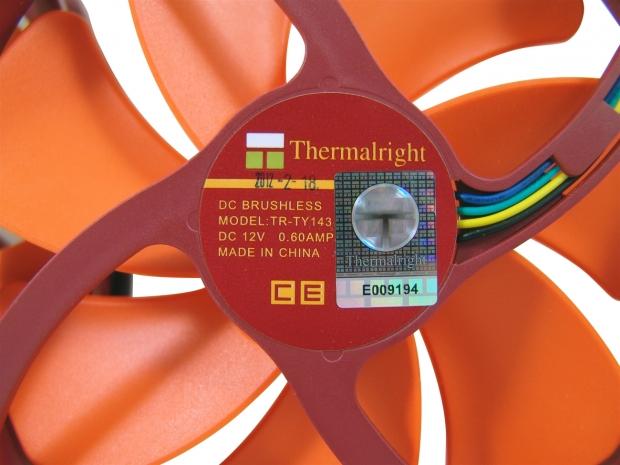

Голографическая наклейка есть и на TY143.

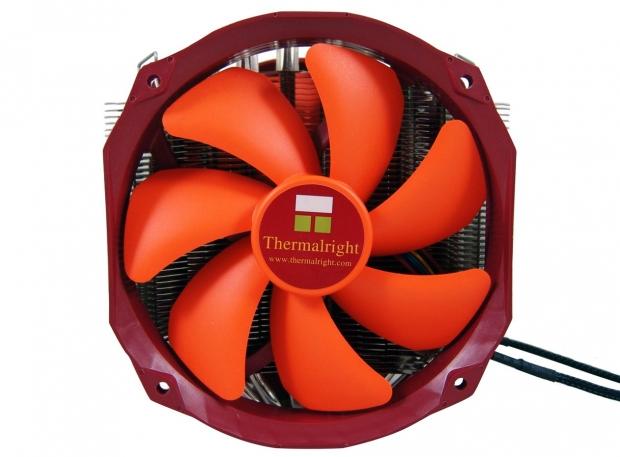

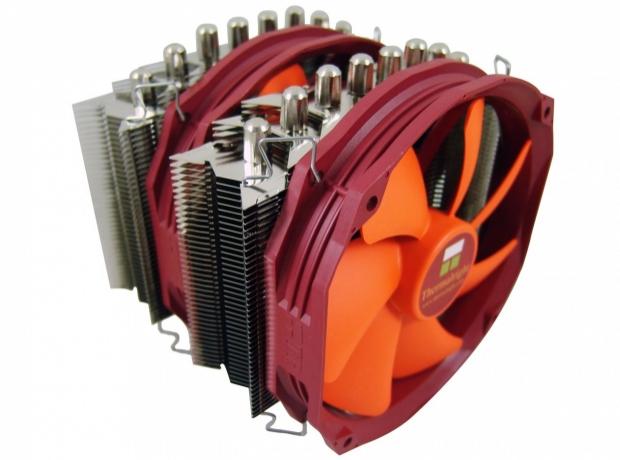

Далее автор оригинального материала забегает немного вперёд, показывая, что TY143 полностью покрывают радиатор, а значит продувать его они будут очень хорошо:
Конструкция в сборе выглядит немного аляповато, однако в кулере не внешний вид главное.
Установка Thermalright Silver Arrow SB-E Extreme

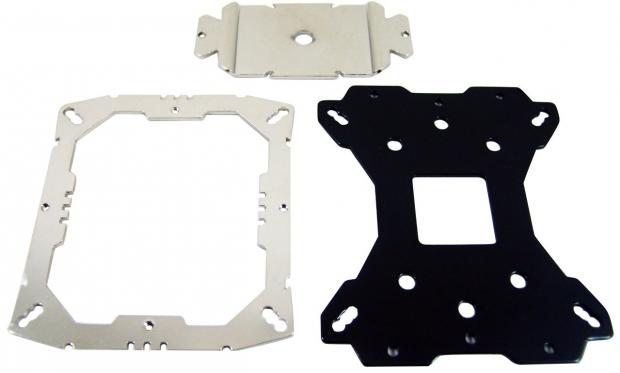

Полюбуемся на крепёжные аксессуары:
По мнению автора оригинального материала, в комплекте аксессуаров изменений нет. Вроде бы и мой HR-02 Macho крепится на такие же штуковины.

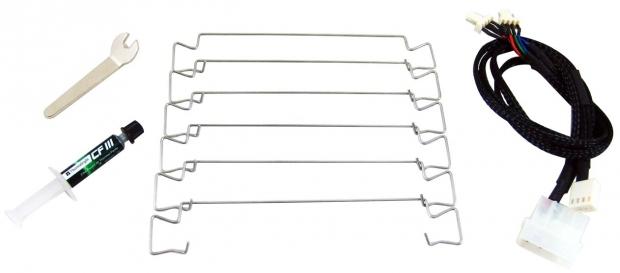

Как видно, Thermalright не пожалела положить пару лишних скоб для крепления вентилятора в комплект, а также переходник, делающий подключение пары вентиляторов несколько более простым делом. Без термопасты и ключика не обошлось.
Прочие аксессуары на фото - для процессоров AMD и Intel LGA775. Чёрная штуковина - резина с липучкой, которая должна быть установлена между вентилятором и радиатором во избежание возникновения вибраций (и лишнего шума).

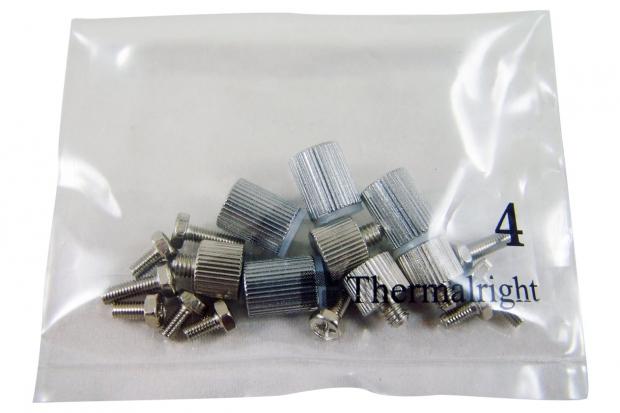

Нужные для установки винтики.
Наклейка на корпус и инструкция по установке кулера Silver Arrow SB-E Extreme.

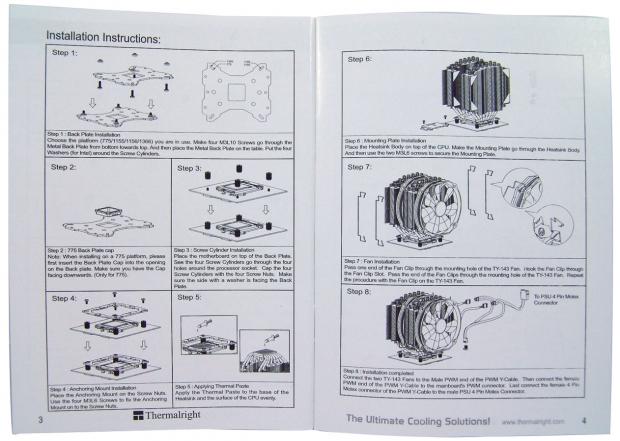

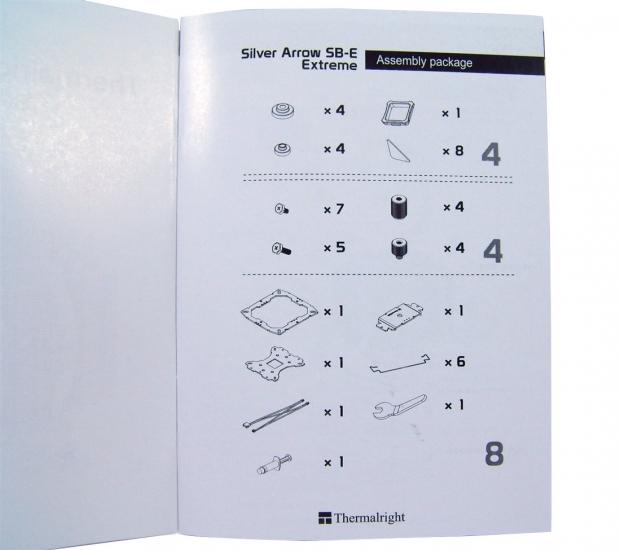

Далее нам демонстрируют несколько страниц из инструкции:
Перейдём к установке кулера Silver Arrow SB-E Extreme:

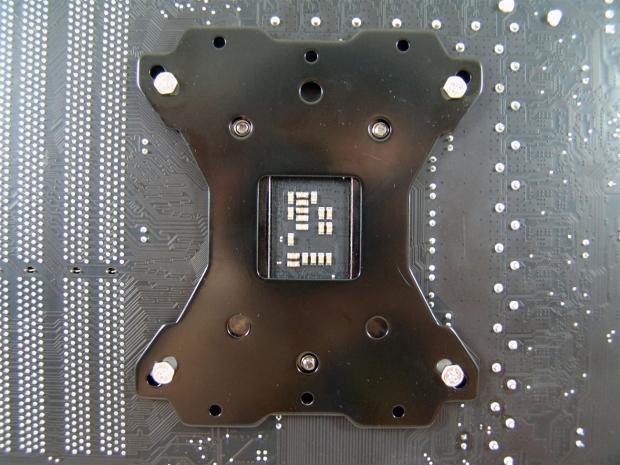

Установка начинается с прикрепления бэкплейта на его законное место (обратная сторона материнской платы, позади сокета). Изделие универсальное и подойдёт для любых поддерживаемых процессоров.

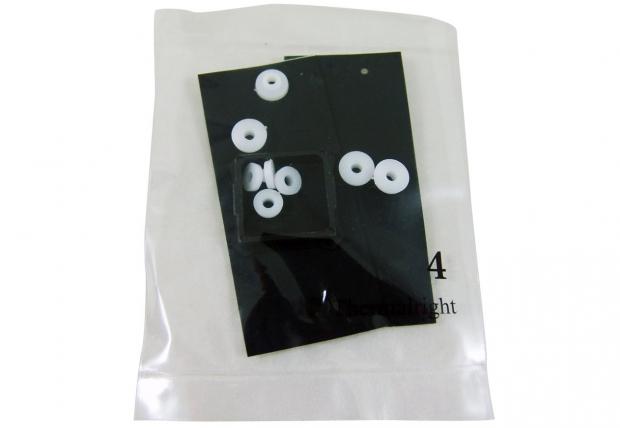

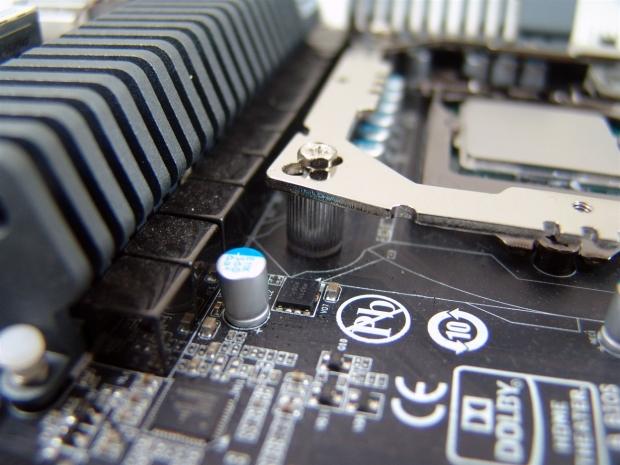

Говорится, что нейлоновые шайбы препятствуют прямому контакту установочных "стояков" с материнской платой.

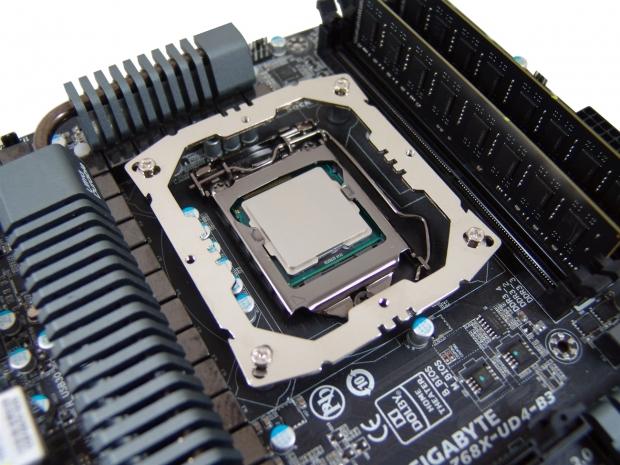

На установленную и привинченную платформу как раз и будет водружаться Silver Arrow SB-E Extreme.
Осуществляется это примерно таким образом:

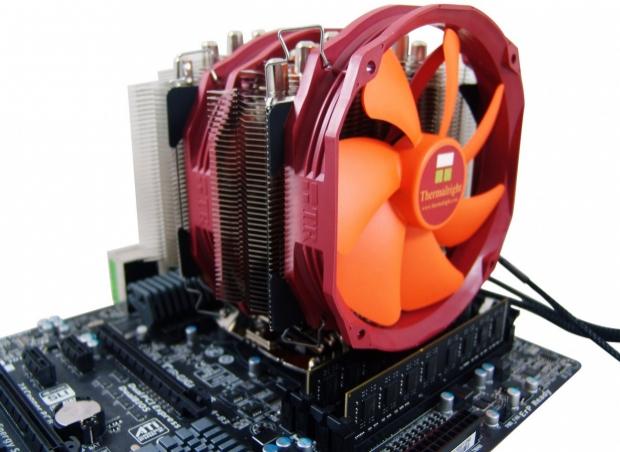

Обратите внимание, как огромен кулер - он закрывает собой практически все слоты памяти.
Даже если поднять скобу для крепления вентилятора на высшую доступную высоту, рамка "карлсона" будет упираться в планку памяти.

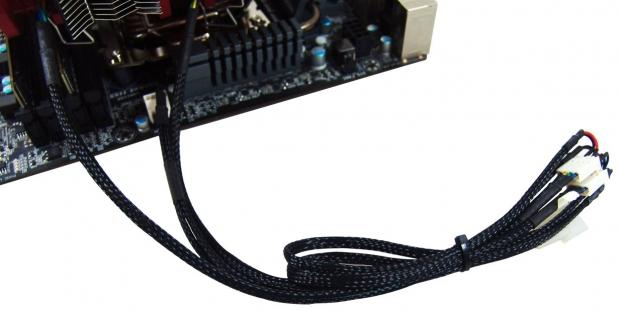

Эти провода лучше сразу подключать через молекс, у ревьювера не получилось заставить их работать при обычном подключении.

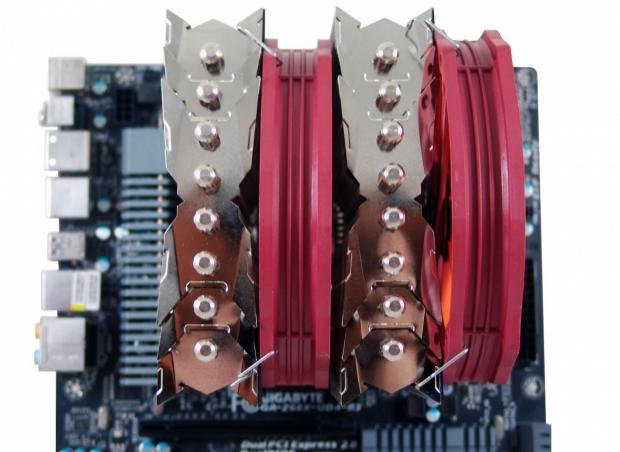

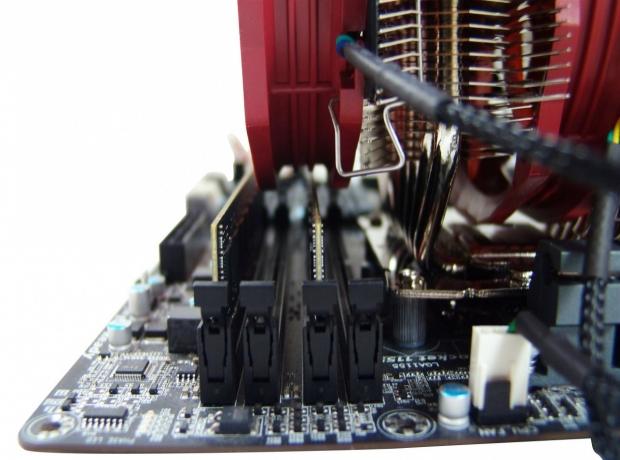

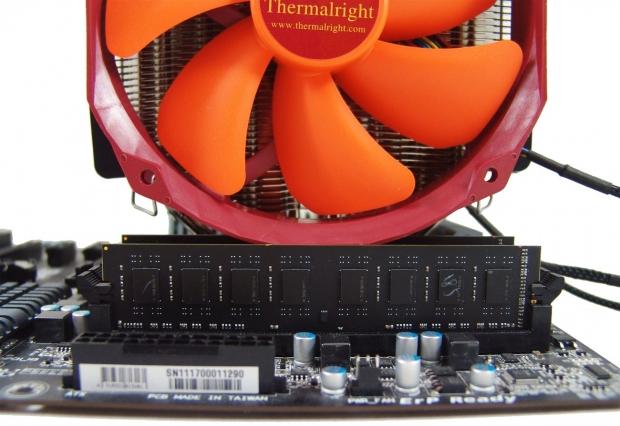

С этого угла по фото хорошо видно, что вентилятор находится даже ниже уровня и так невысоких планок памяти.
Ревьюверу очень понравился внешний вид готового изделия.
Тестирование кулера Thermalright Silver Arrow SB-E Extreme
Тестирование у TweakTown раньше происходило по их собственной методике T.E.C.C.. Теперь же используется более привычный способ - на реальном процессоре под реальной нагрузкой. Для мониторинга используется утилита RealTemp, нагружается процессор Intel Burn Test, частота процессора мониторится CPU-Z. Температура в помещении была в районе 24.5-25 градусов по Цельсию, а влажность воздуха - 35% или около того.
Для тестов на процессоре, работающем в стоковом режиме, манипуляций со скоростью вращения вентилятора не производится (всё управляется PWM), а в разгоне до 4.5ГГц в простое вентилятор работает при напряжении в 7.5 вольт, а в нагрузке - в 12 вольт.
Для замеров уровня шума использовались данные, полученные при тесте и при напряжении 7.5 вольт, и при напряжении в 12 вольт.
Конфигурация тестового стенда TweakTown

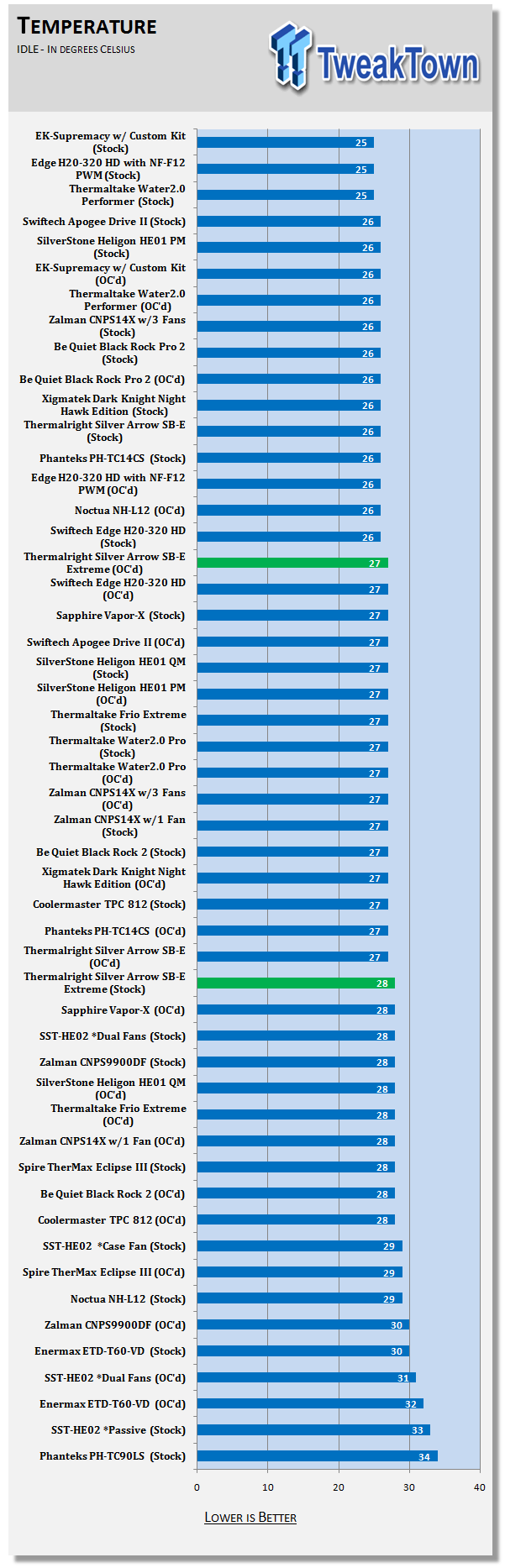

Первый тест - работа не разогнанного / разогнанного процессора в простое:
Какой-то странный результат - в простое у не разогнанного процессора обнаружены более низкие температуры, чем у процессора в разгоне. Впрочем, его легко объяснить тем, что вентиляторы на Silver Arrow SB-E Extreme вращались более шустро на разогнанном процессоре.

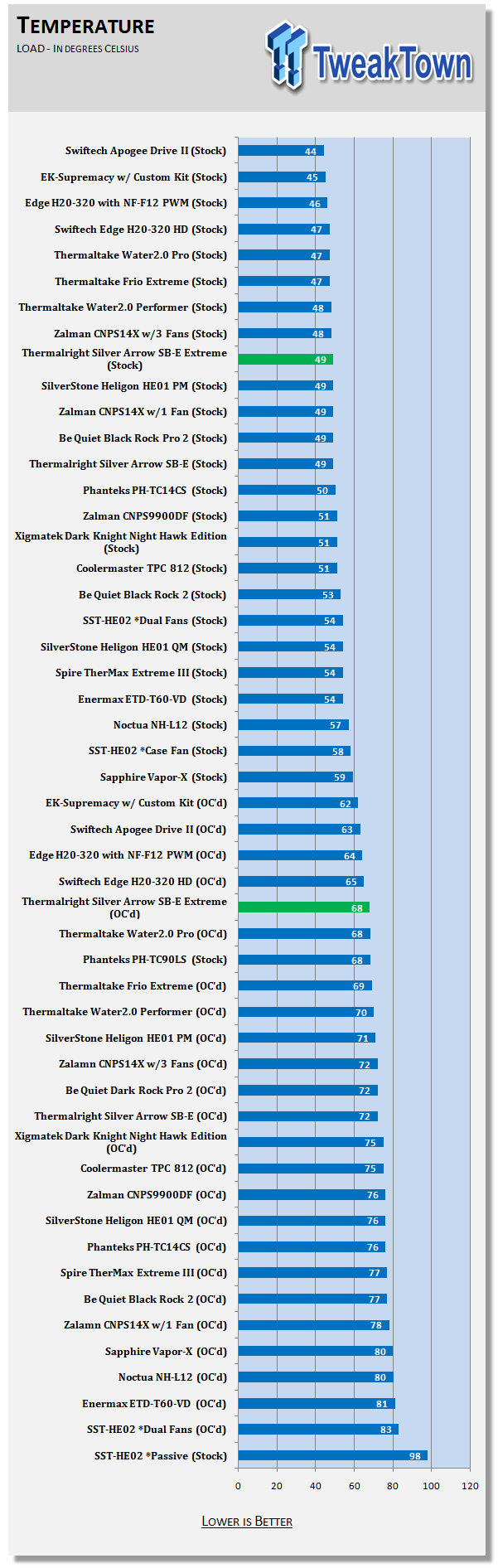

Далее - тест в нагрузке:
Разница между разогнанным и не разогнанным процессором составляет 19 градусов по Цельсию. Если с процессором в стоковом режиме мы не видим ничего особенного, то на разогнанном кулер Silver Arrow SB-E Extreme показывает себя "номером 1" из всех систем воздушного охлаждения.

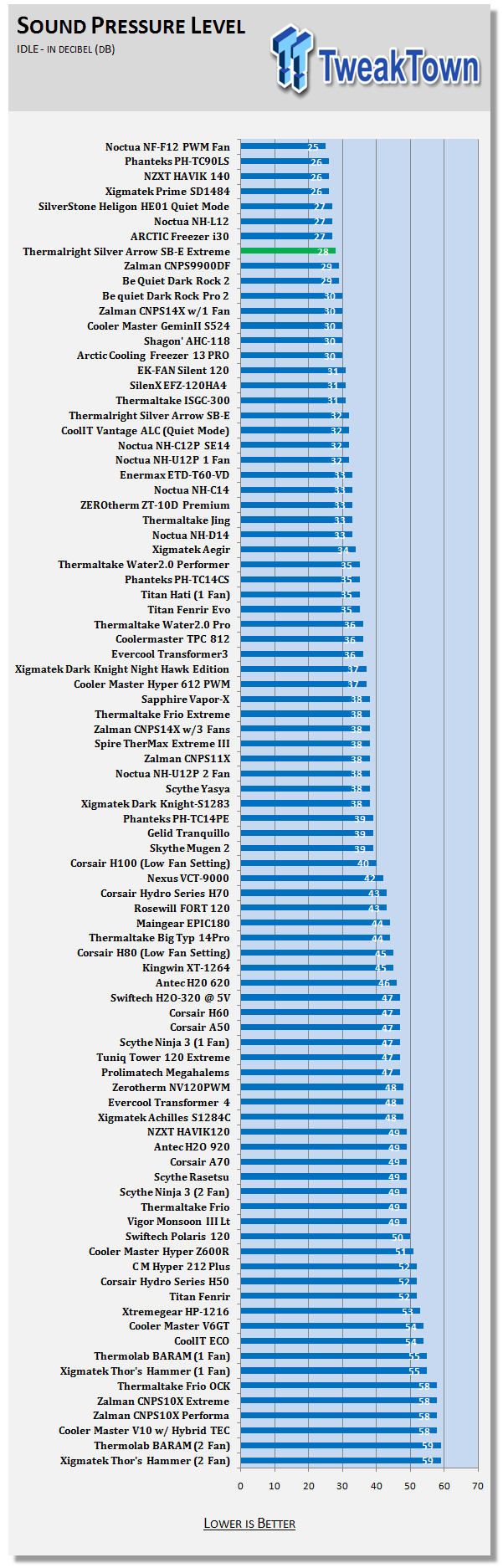

Следующий тест показывает шум от работы кулера на процессоре, находящемся в простое:
По показаниям AIDA64, в простое вентиляторы кулера Silver Arrow SB-E Extreme работали на скорости от 700 до 1000 об/мин, потому их не особенно было слышно.

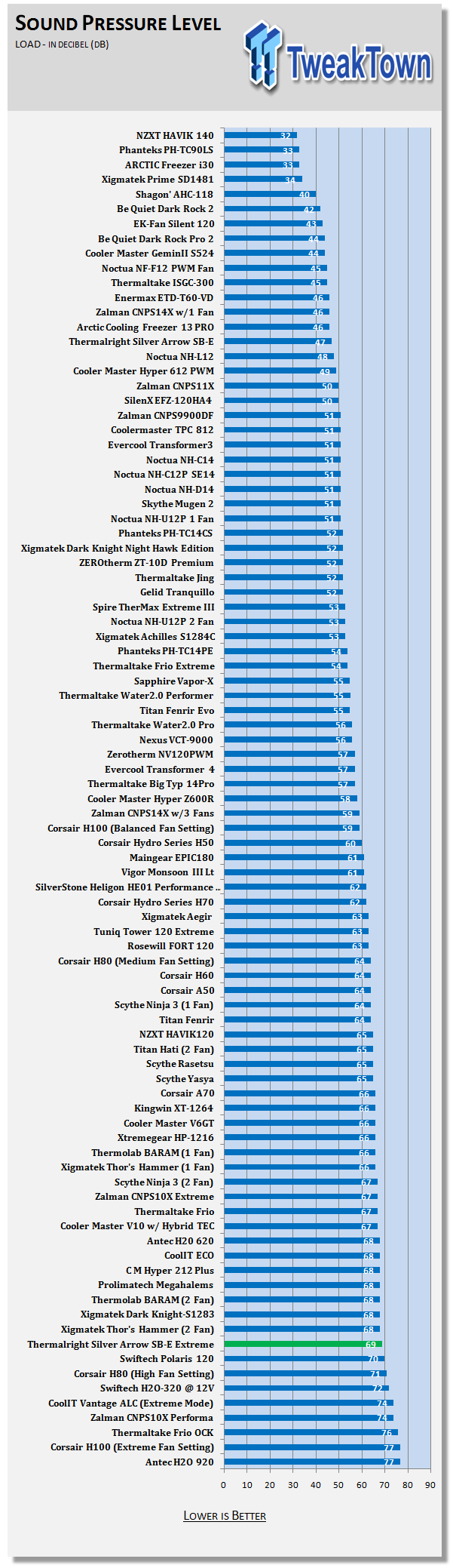

Тот же самый тест, но процессор нагружен по полной:
69 децибел - ревьювер пишет, что вращающиеся на 2523 об/мин 140мм вентиляторы TY-143 кулера производства Thermalright являются самыми громкими из тех, с которыми ему доводилось иметь дело. Определённо, такой шум не для всех.
Выводы
Автор материала пишет, что ему всегда нравились кулеры "двухбашенного" дизайна, а началось всё с NH D-14 от Noctua. Прочие производители также выпускали подобные изделия, но все они не представляли собой ничего нового в плане производительности, да и выглядели похожими на упомянутый кулер. Всё изменилось с приходом Silver Arrow SB-E Extreme, хотя его внешний вид не очень нравился ревьюверу, главным образом из-за вентиляторов.
Совсем другое дело - яркий Silver Arrow SB-E Extreme, что хорош и визуально и в плане производительности. Фактически, благодаря паре чрезвычайно быстрых вентиляторов, данное решение становится королём всех воздушных систем охлаждения процессора. Очевидный минус - высочайший уровень шума от работы продукта Thermalright. Ценник в районе 100 долларов США также мало кому понравится.

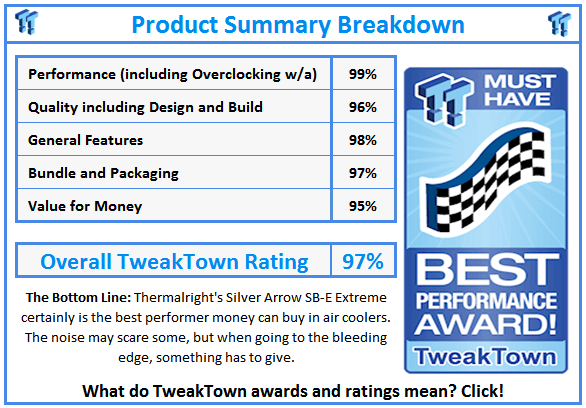

Однако невзирая на эти минусы, кулер получает высокую оценку:
Автор оригинальной статьи - Chad Sebring, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
