После исследования в статье В поисках компромисса или Хождения по мукам: Выбор оптимальной системы охлаждения меня посетила мысль, что не плохо бы было с имеющимися в наличие СО сделать тестирование в кроссе! Так как у меня есть HD 5870 и HD 5850, конечно отличающиеся друг от друга, но все же не имея двух одинаковых, было решено просто вторую подгонять до показателя первой, синхронизировать на одинаковых частотах и с одинаковым напряжением. По мере своих возможностей буду тестировать и пополнять разные вариации использования СО в CrossFireX. В данном тестирование вашему вниманию будет представлена связка Arctic Аccelero Xtreme 5870+Termalright VRM-R3 и Arctic Cooling Accelero Xtreme 2900 Retail для ATI Radeon HD 5850

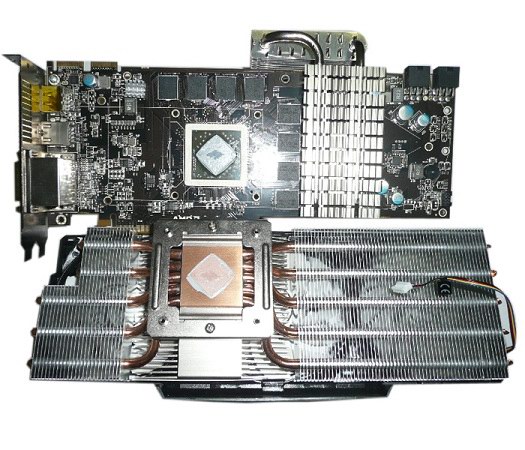

Радиаторы из комплекта АС5870 для чипов памяти не устанавливались.
Для охлаждения VRM применялся
Termalright VRM-R3 с Т-прокладкой из комплекта.

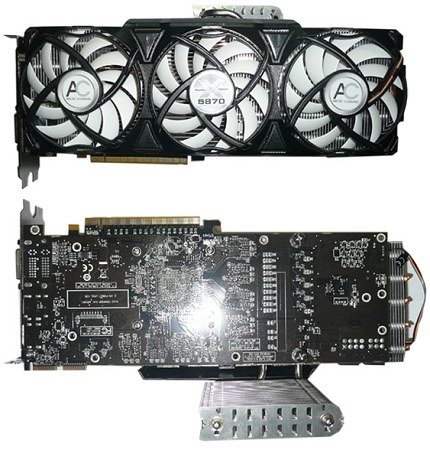

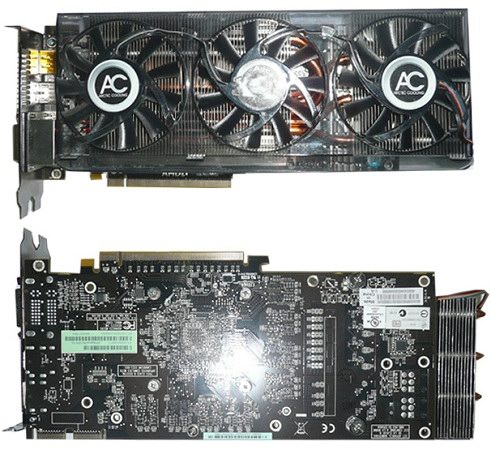

После установки на видеокарту HD 5870 Arctic Аccelero Xtreme 5870, общая длинна уже составляет 290 мм в длину и 55 мм в высоту.

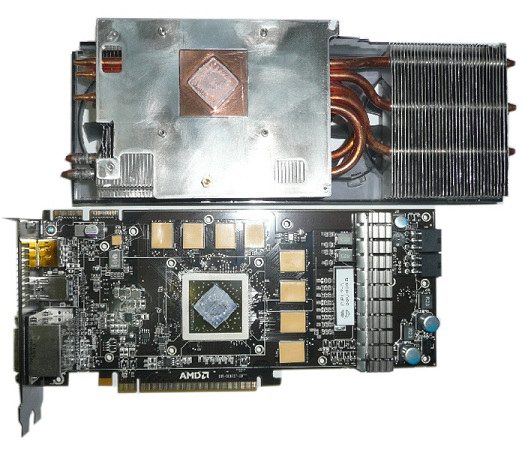

Установив Arctic Cooling Accelero Xtreme 2900 на HD 5850, общая длинна карты с СО, 280 мм в длину и 55 мм в высоту.

Тут и далее - некоторые изображения кликабельны

Все тесты производились в закрытом помещении, площадью 20 м2. при температуре 27-29 градусов по Цельсию.
Процессор работал в номинале, 3200 МГц, при напряжении 1,35В. В BIOS-е не производились какие-либо изменения, все настройки находились в автоматическом режиме.

Тестирование происходило в 3DMark06 с параметрами:


разрешение экрана 1920 на 1080 точек, 16-ти кратная анизотропная фильтрация, каждый тест составлял 15 проходов Firefly Forest

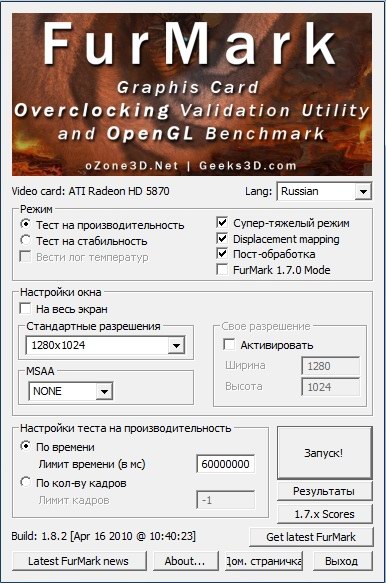

GPU и VRM прогревались FurMark 1.8.2. (Multi-GPU).

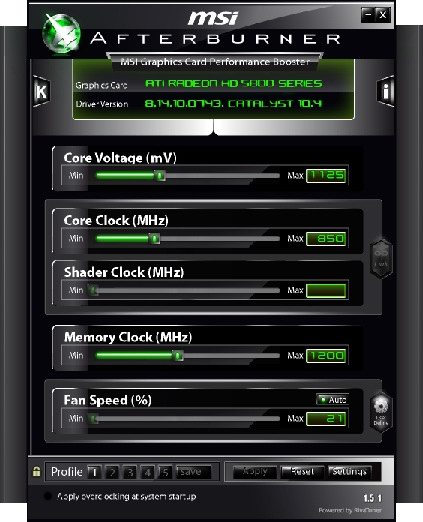

Разгон и частичный мониторинг осуществлялся MSI Afterburner 1.5.1.

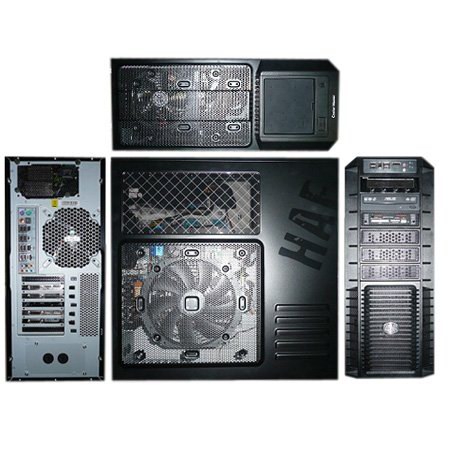

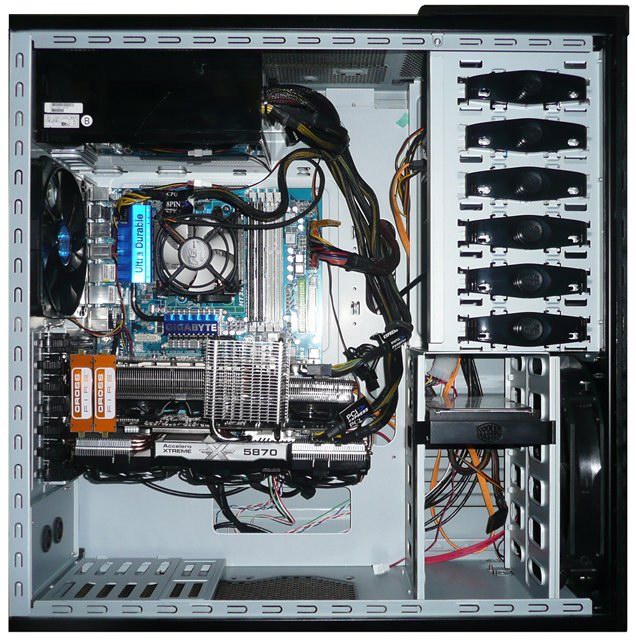

Тестировались карты с VGA-кулерами в HAF 932 с внесением в корпус не большие изменения.

С верхней крышки был снят 230 мм, так как блок питание было решено переместить вверх, это позволяет сделать конструкция корпуса(существует два варианта размещения внизу и вверху). Так как установлен кросс в корпусе, то для лучшего охлаждения нужно больше свободного пространства, а не впритык, если бы блок питания был размещен внизу.

корпус: Cooler Master HAF 932
блок питания: Zalman ZM1000-HP 1000 Вт;
материнская плата: GA-MA790FXT-UD5P, БИОС F8с(beta);

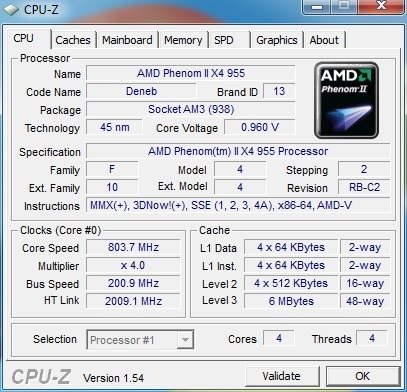

процессор: PHENOM II X4 955 @3200 MHz напряжение(штатное). 1,35V. HT 2000MHz., NB 2000MHz;

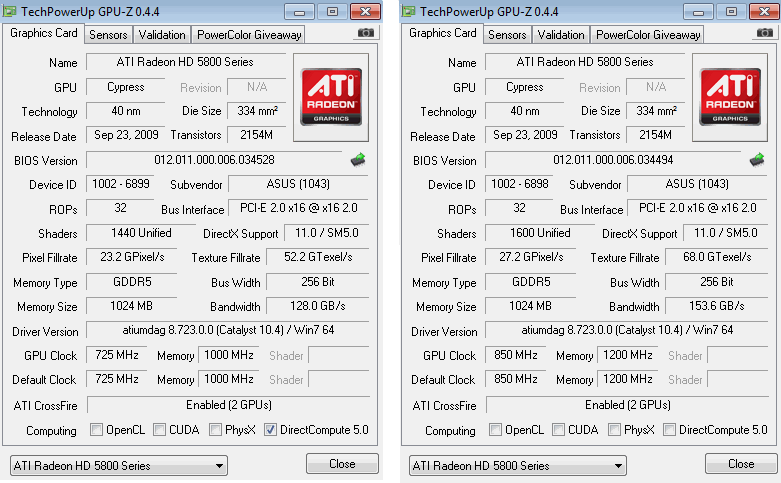

видео: Sapphire HD 5870 (референс) прошита BIOS от ASUS 5870;
ASUS HD 5850 (референс)
Драйвера: ATI Catalyst 10.4;
Процессорная СО: BOX (из комплекта PHENOM II X4 955) штатный вентилятор был заменён на Arctic Cooling ARCTIC F8 Pro 80 mm на 2200 оборотов;

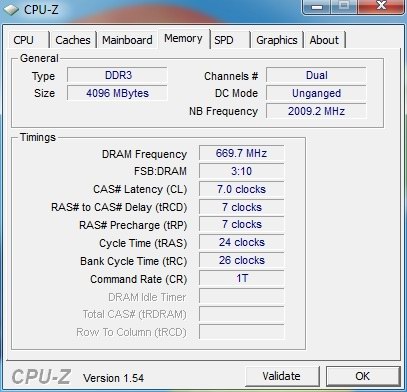

оперативная память: 4096Mb (2x2048Mb) PC3-14400 1800MHz DDR3 DIMM OCZ SLI-Ready 8-8-8-27 [OCZ3N1800SR4GK] рабочий режим 1333 Мгц., 7-7-7-24-26-1Т., при напряжение 1,65 В.;
реобас: Scythe Kaze Master KM01-BK 5.25;
HDD: Western Digital Caviar Blue 500Gb 7200rpm, 16Mb, (WD5000AAKS);
монитор: ACER X243 HQ 24' 1920 X 1080;
ОС: Windows 7 Ultimate 64-бит;

тесты проводились при работе вентиляторов подключённых к регулятору оборотов(реобасу):

На процессорном кулере:
Arctic Cooling ARCTIC F8 Pro 80 mm на 2200 оборотов.
На боковой крышке установленный вентилятор 230 мм на 750 оборотов
На фронте корпуса установленный вентилятор 230 мм на 750 оборотов
На выдув на задней стенке корпуса 140 мм на 1150-1200 оборотов

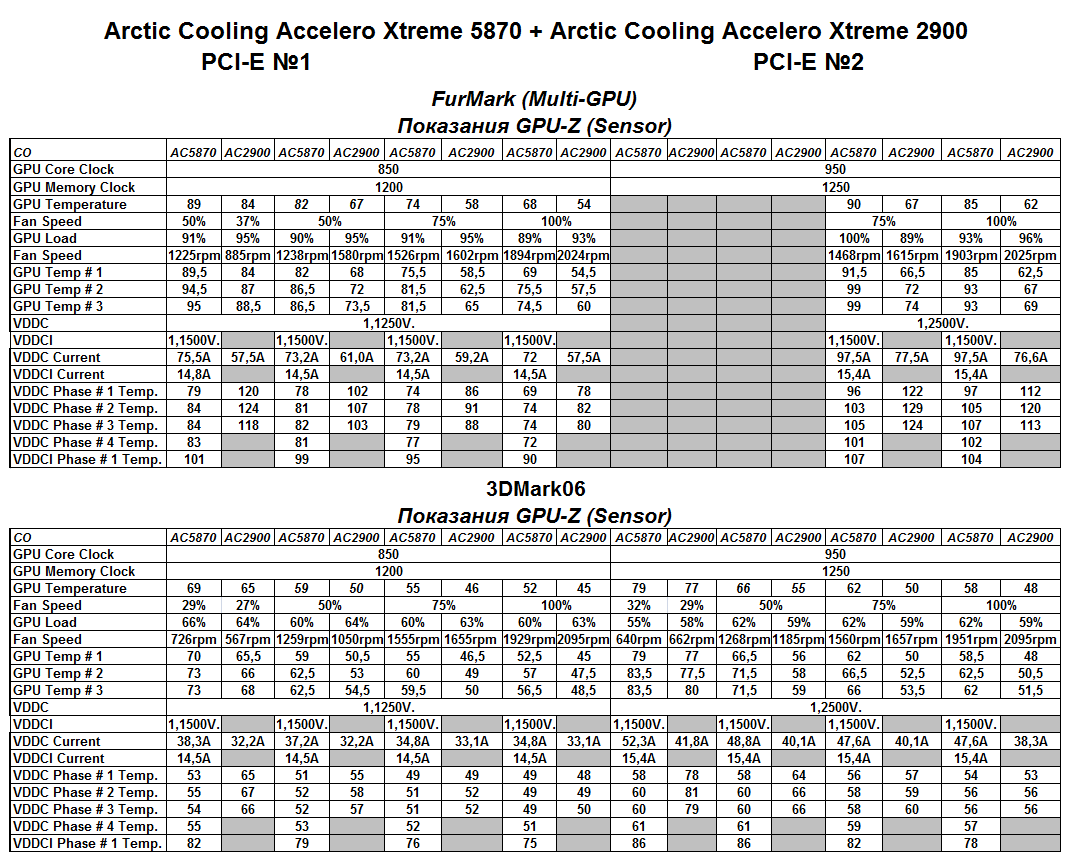

Тестирование видеокарт происходило в двух режимах:

GPU 850 Мгц., GDDR5 1200 Мгц.(4800 Мгц.) напряжение 1,125 В.
GPU 950 Мгц., GDDR5 1300 Мгц.(5200 Мгц.) напряжение 1,25 В.

С выставлением вентиляторов на VGA-кулерах: авто режим, 50%; 75%; 100% .
Между тестами для приведения к первоначальным температурам, в 2D, вращение вентиляторов выставлялись на 100%, в течение 10 минут.

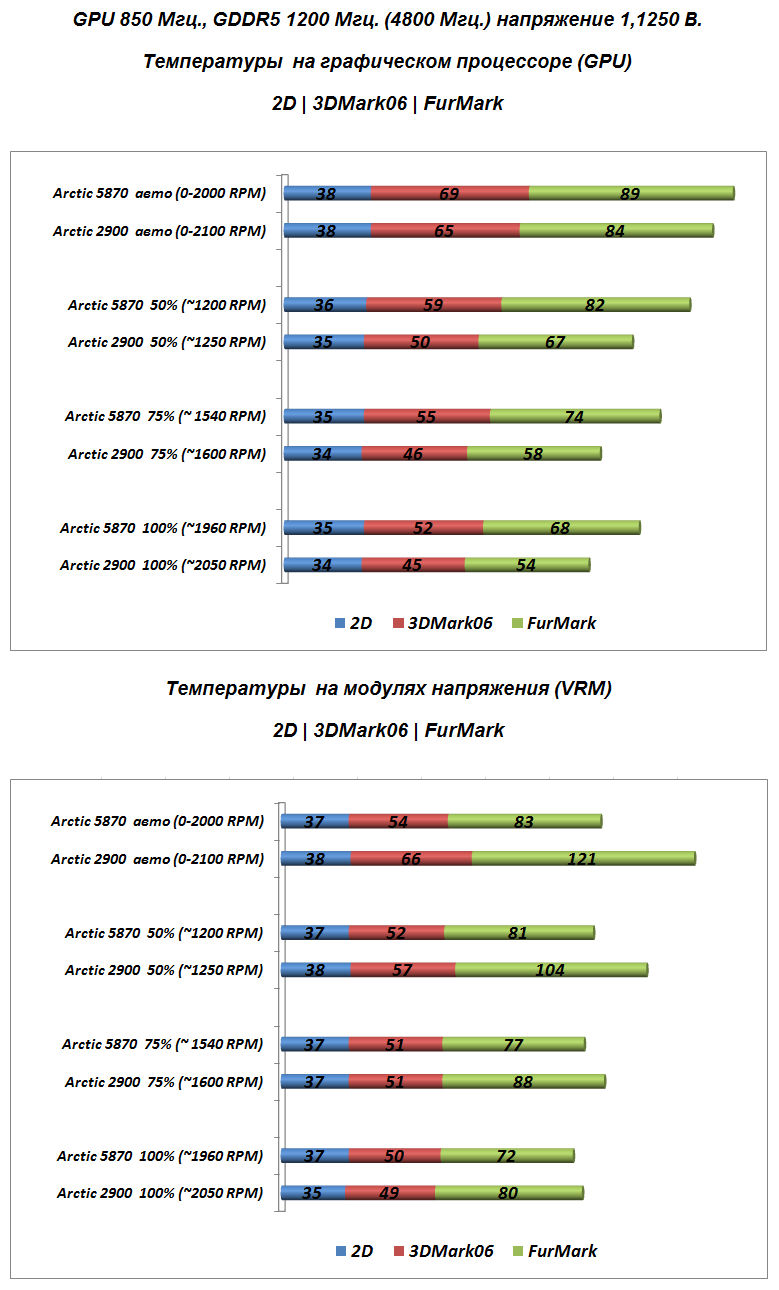

Первый вариант был осуществлен с установкой в первый слот PCIe HD 5870 c CO Arctic Аccelero Xtreme 5870, во второй слот была установлена HD 5850 c CO Arctic Cooling Accelero Xtreme 2900 Retail

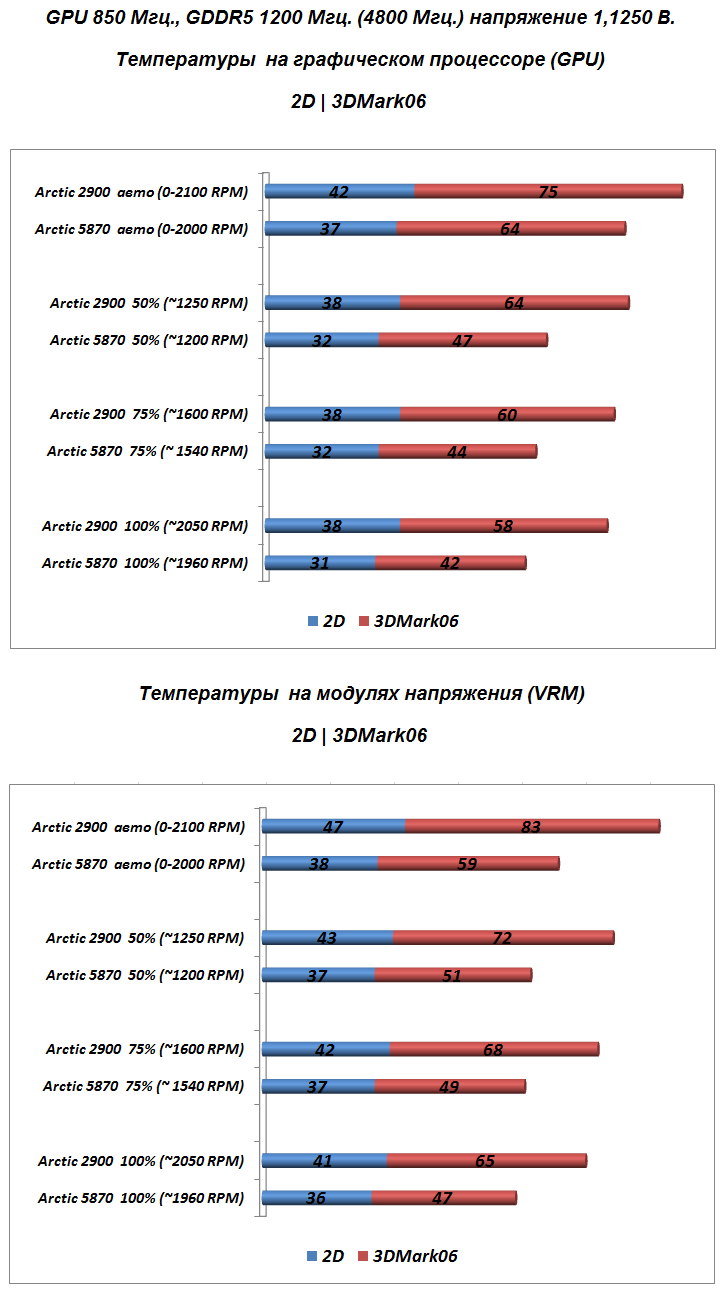

Второй вариант: установка в первый слот PCIe HD 5850 c CO Arctic Cooling Accelero Xtreme 2900 Retail, во второй слот была установлена HD 5870 c CO Arctic Cooling Accelero Xtreme 5870.

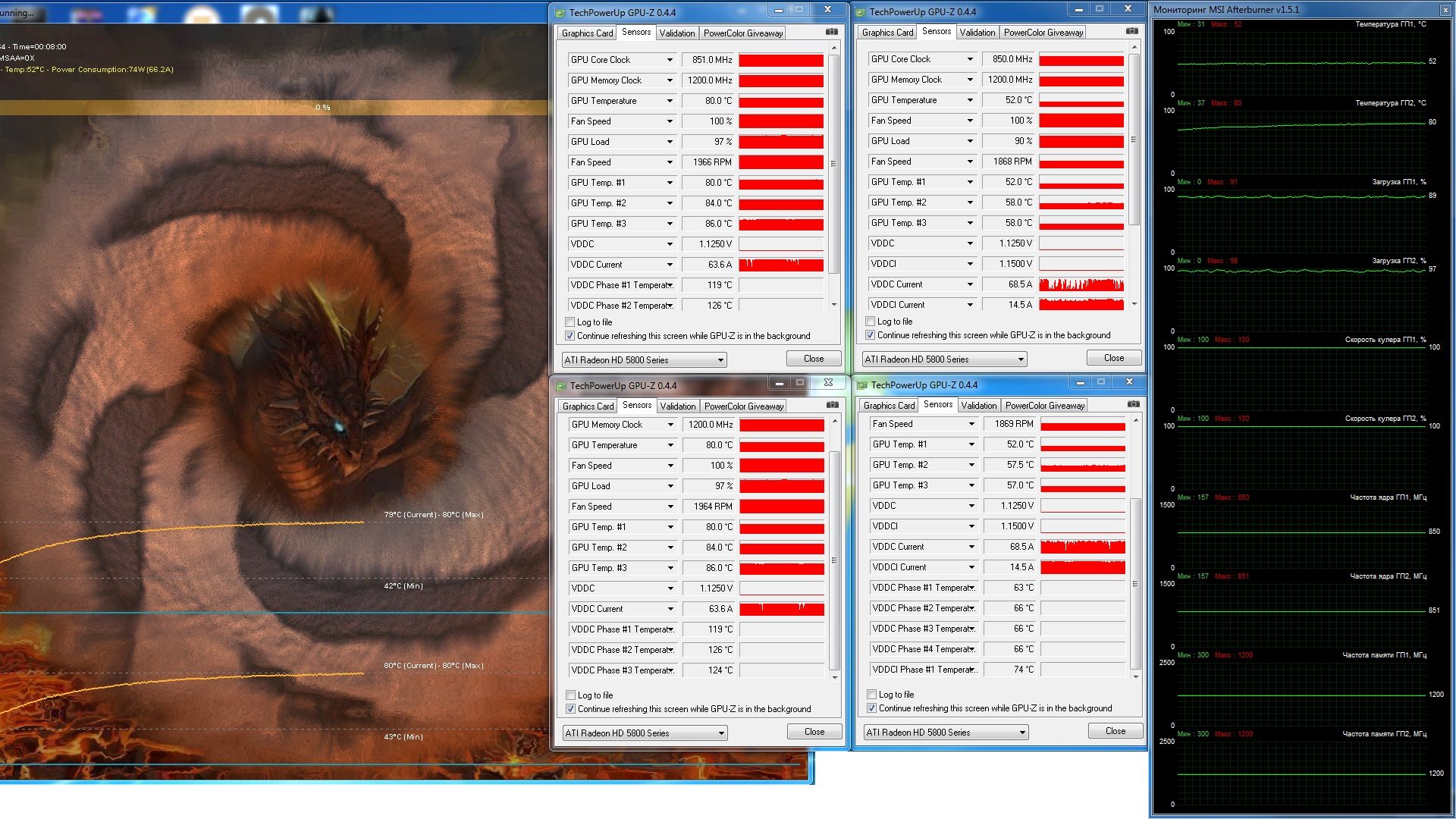

Во время тестирования при выставление вентиляторов АС 2900 на 100% оборотов, температура HD 5850 на VRM поднялась за 120 градусов.
Думаю что этот скриншот снимет на повестке дня все вопросы, почему и после чего были прекращены дальнейшие тесты в FurMark

В одиночном использование Arctic Cooling Accelero Xtreme 2900 и Arctic Cooling Accelero Xtreme 5870, без труда, при окружающей температуре в помещение приближенную к 30 градусам, охлаждает GPU. В CrossFireX ситуация радикально меняется, в зависимости от расположения видеокарт и установки их внутри корпуса с данными СО, Это вполне предсказуемо, так как между картами, будь установлена АС 5870 или АС 2900 в первый слот PCI-E, всего 5 мм, что очень мало для полноценного поступления "свежего" воздуха для охлаждения "раскаленного" радиатора. Стоит учитывать еще тот факт, что воздух не выбрасывается за пределы системного блока, как это происходит со стоковой турбиной, а остается внутри.
Так же маленькое расстояние отражается и на температурном режиме VRM, особенно, если использовать радиатор из комплекта. Еще раз подтверждается не однократными исследованиями, что радиаторы от Termalright, являются самыми эффективными по отводу тепла, особенно в кроссе.

• Для использования в кроссе 2-х АС 5870, межслотовое расстояние желательно иметь более, чем 60 мм.
• Заменить радиаторы идущие в комплекте на более эффективные
• Дополнительный обдув(подача воздуха)

Константин Р. ака RKR

Публикация осуществлена по разрешению автора статьи и от его имени (никнейма), оригинал располагается на ПС оверклокеров.

Орфография и пунктуация автора оставлены без изменений
