Уважаемые читатели, позвольте представить Вашему вниманию мою мини-статью, впервые опубликованную в более сжатом виде на Оверах в декабре 2009 года. Статья касается народного метода лечения видеокарт от так называемого отвала чипа, проблемы затрагивающей со временем горячие видеоадаптеры nVIDIA и AMD/ATi. Итак, приступим:
Для моей обожаемой, но чрезвычайно многострадальной GTX280 референсного дизайна, но с нереференсным охлаждением (HR-03 GTX) настали тёмные времена, точнее известные проблемы - при переходе в 3д-режим карта "выпадала в цветной экран" (цвета варьировались от розового с полосками до чёрного и зелёного). С грехом пополам, путём нехитрых опытов (шевеления радиаторов на различных местах видяхи и ожидание эффекта от этих действий) мне удалось выяснить что дело, скорее всего, в отвале чипа и тут путь вариантов у меня два - оставить видяху в покое (к примеру - пусть работает для обработки физики в 2д режиме, он же сойдёт и для нехитрых 3д игр) или же приготовить из неё жаркОе в духовке, на пример как делали камрады с GTX8800 (в большинстве случаев - успешно, что меня и заставило принять правильное, как я надеюсь, решение). Итак - начитавшись статей на персональных страничках на оверах, а так же иностранных форумах был составлен список необходимых покупок для операции "духовка". Был приобретён мультиметр (он же тестер) mastech m-838 (в магазине где торгуют электроприборами, первоначально искал в Кастораме и Леруа Мерлене - ничего там не было, цена - 390 р, можно найти дешевле наверное), в комплекте которого идёт термопара (как выяснилось это простой провод, а не прибор, для меня - человека с гуманитарным образованием это было откровением
, бумага для жарки (термостойкая бумага для выпечки в общем, есть в наличии в продуктовых магазинах) и фольга, тоже для жарки (курицы в духовке например).

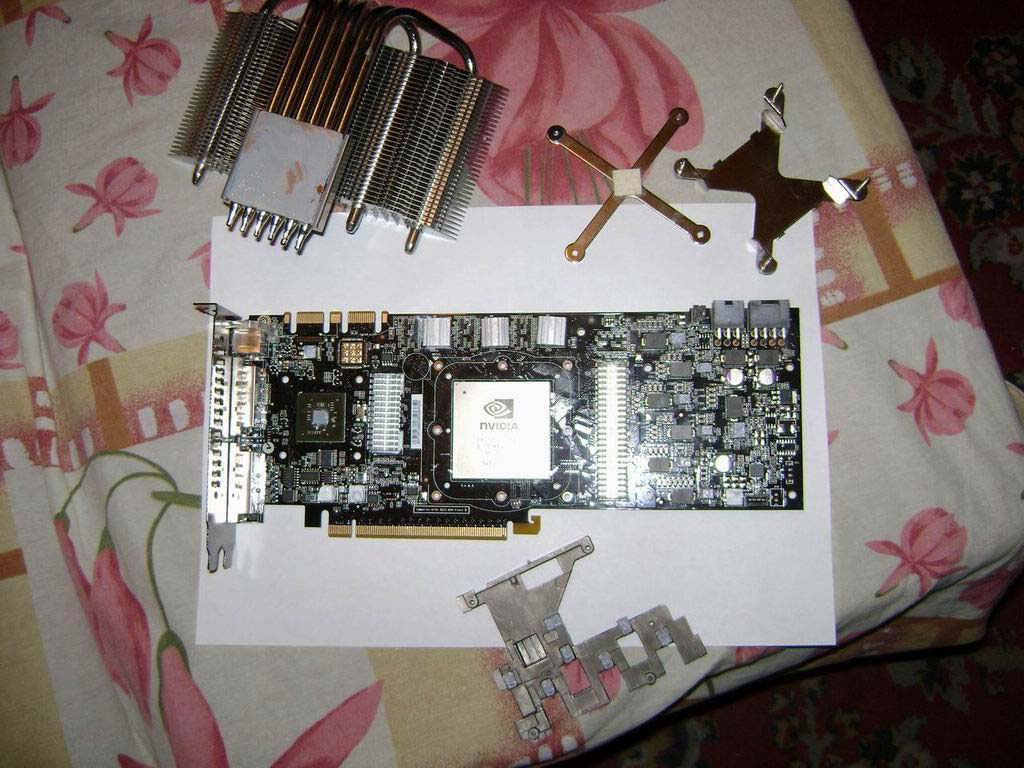

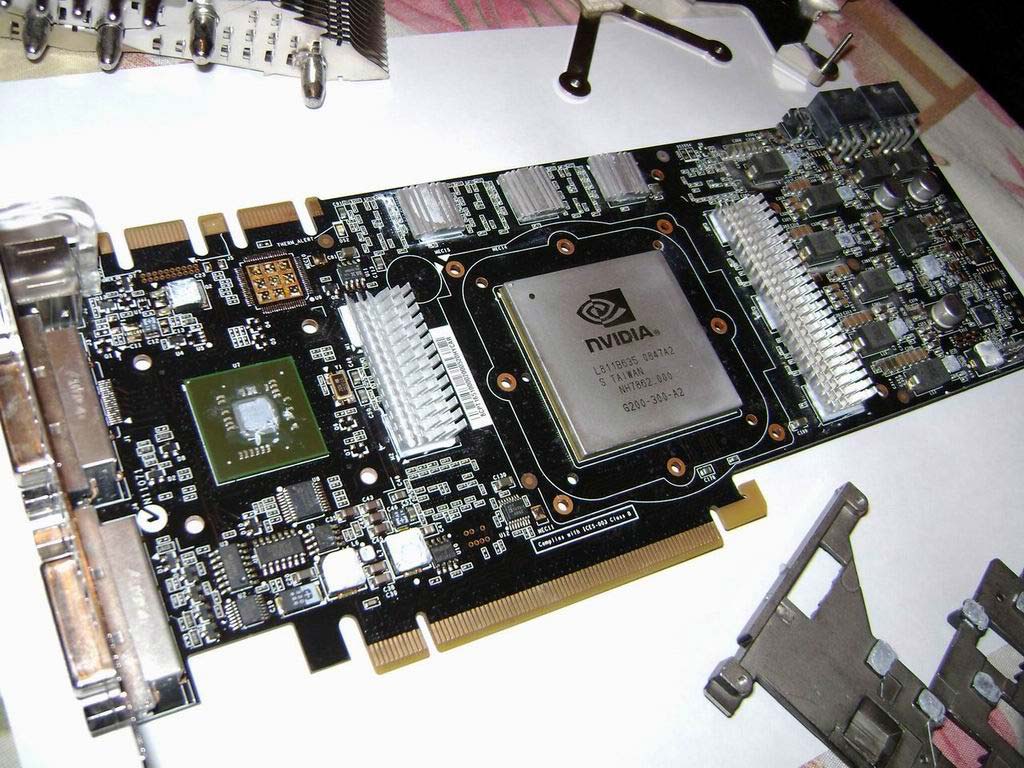

Итак - достал видяху из системника, снял сам радиатор на чипе и .. всё. Дело в том что другие радиаторы я приклеил суперклеем к чипам и отодрать их ну никак не получалось, я решил не рисковать выдиранием чипов и дал себе установку прожаривать карту "как есть" - со всеми радиаторами на нёй, единственное что снял - радиатор на VRM, т.к. он крепится винтами к плате:

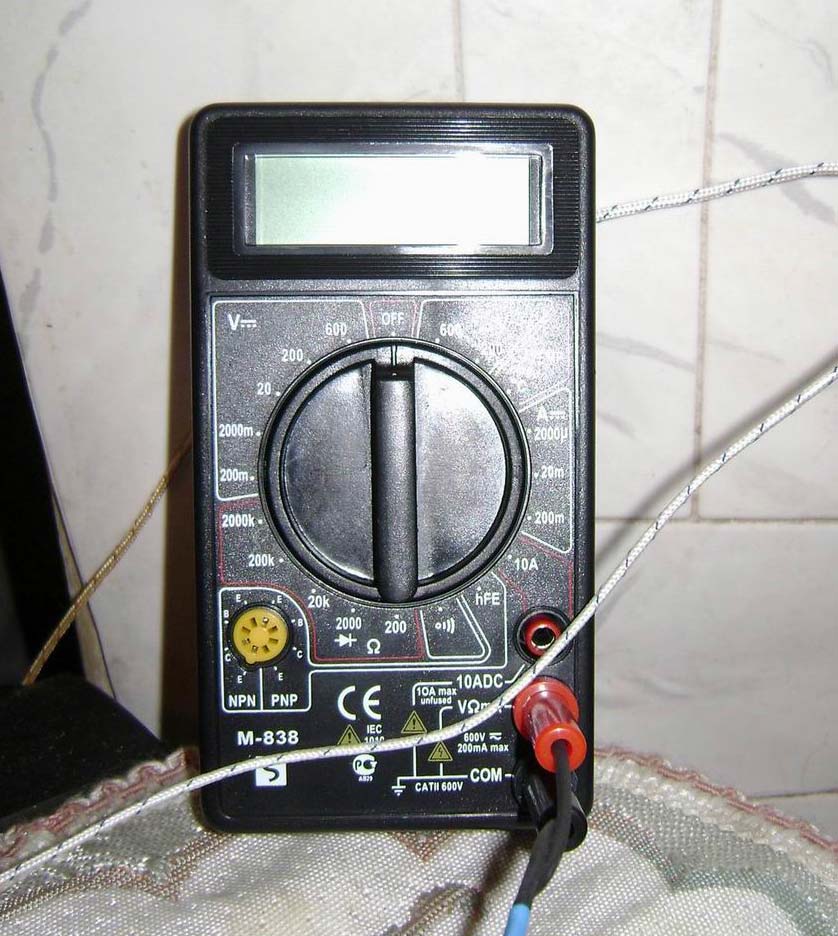

Мультиметр готов к работе, но выключен :

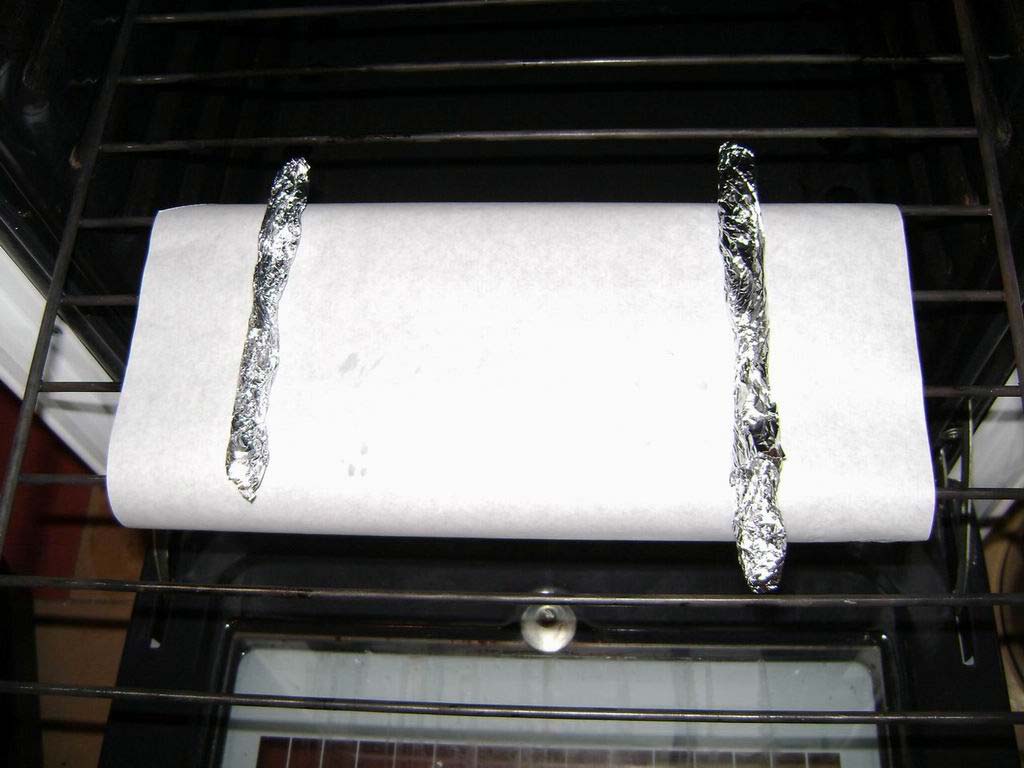

На выдвижную решётку духовки положена бумага для выпечки, на неё два валика из фольги (немецкие оверклокеры при прожиге делали шарики из фольги, я решил сделать валики, т.е. посчитал что из-за их формы вся эта своеобразная конструкция будет стабильнее держаться на противне/решётке):

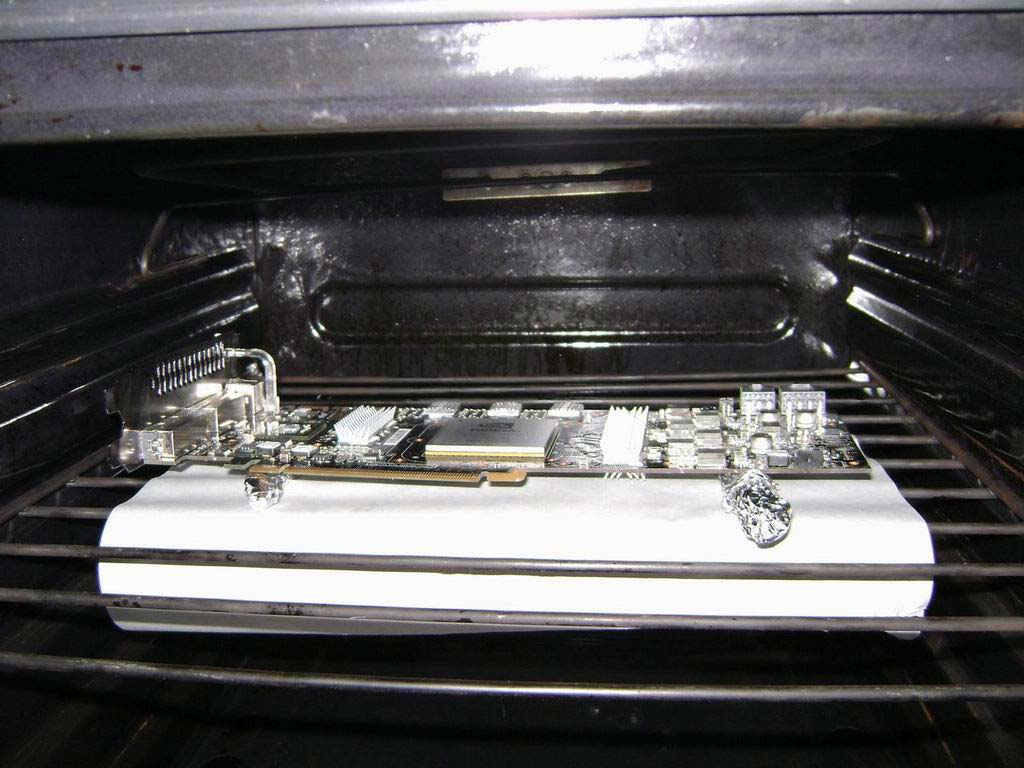

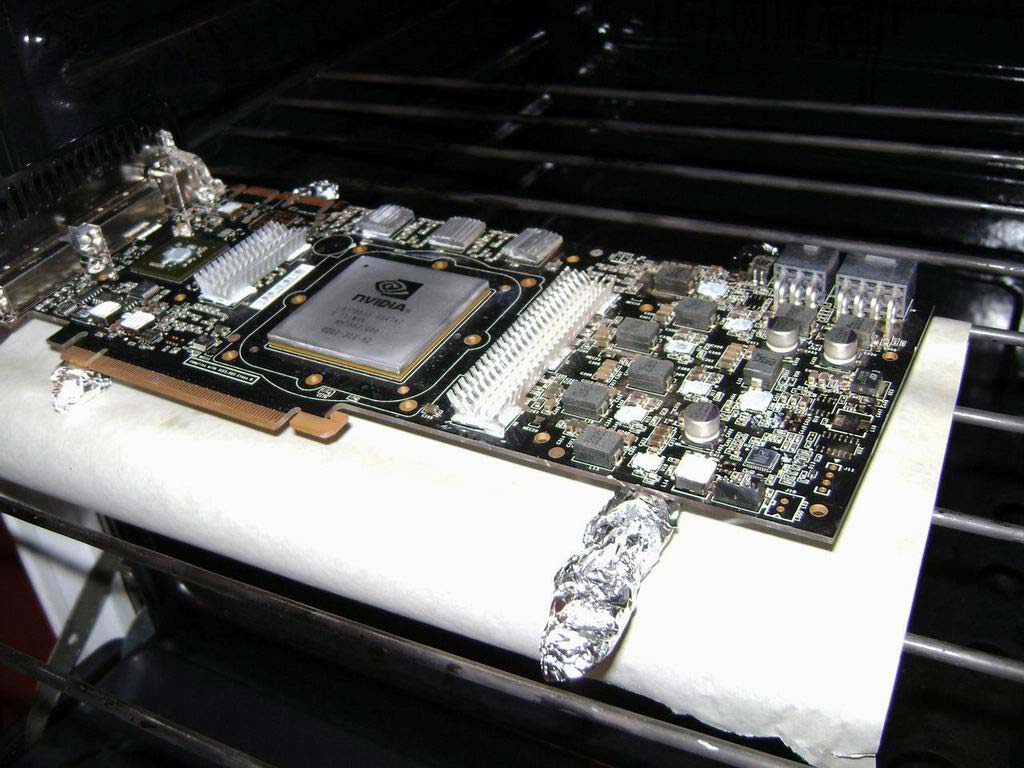

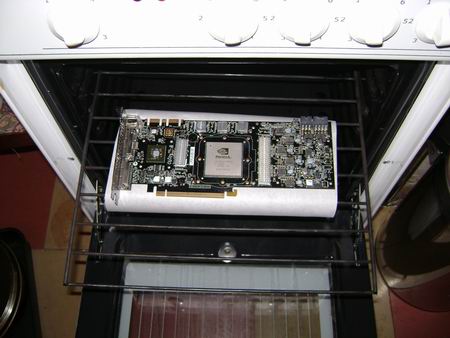

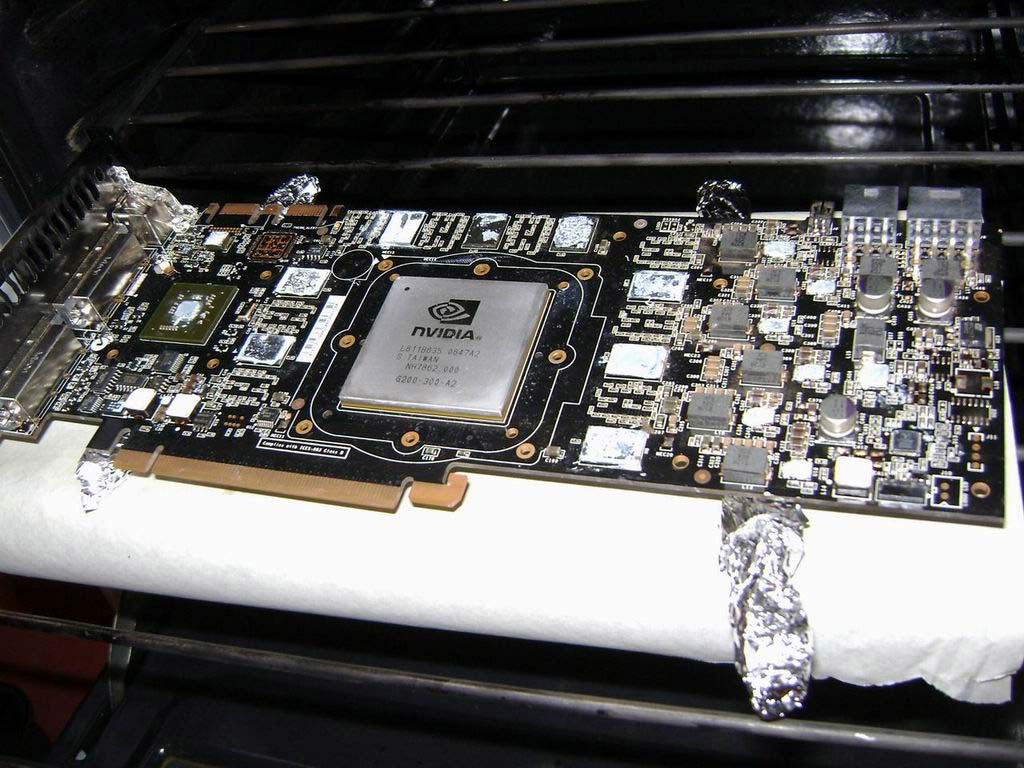

Карта на месте будущей жарки :

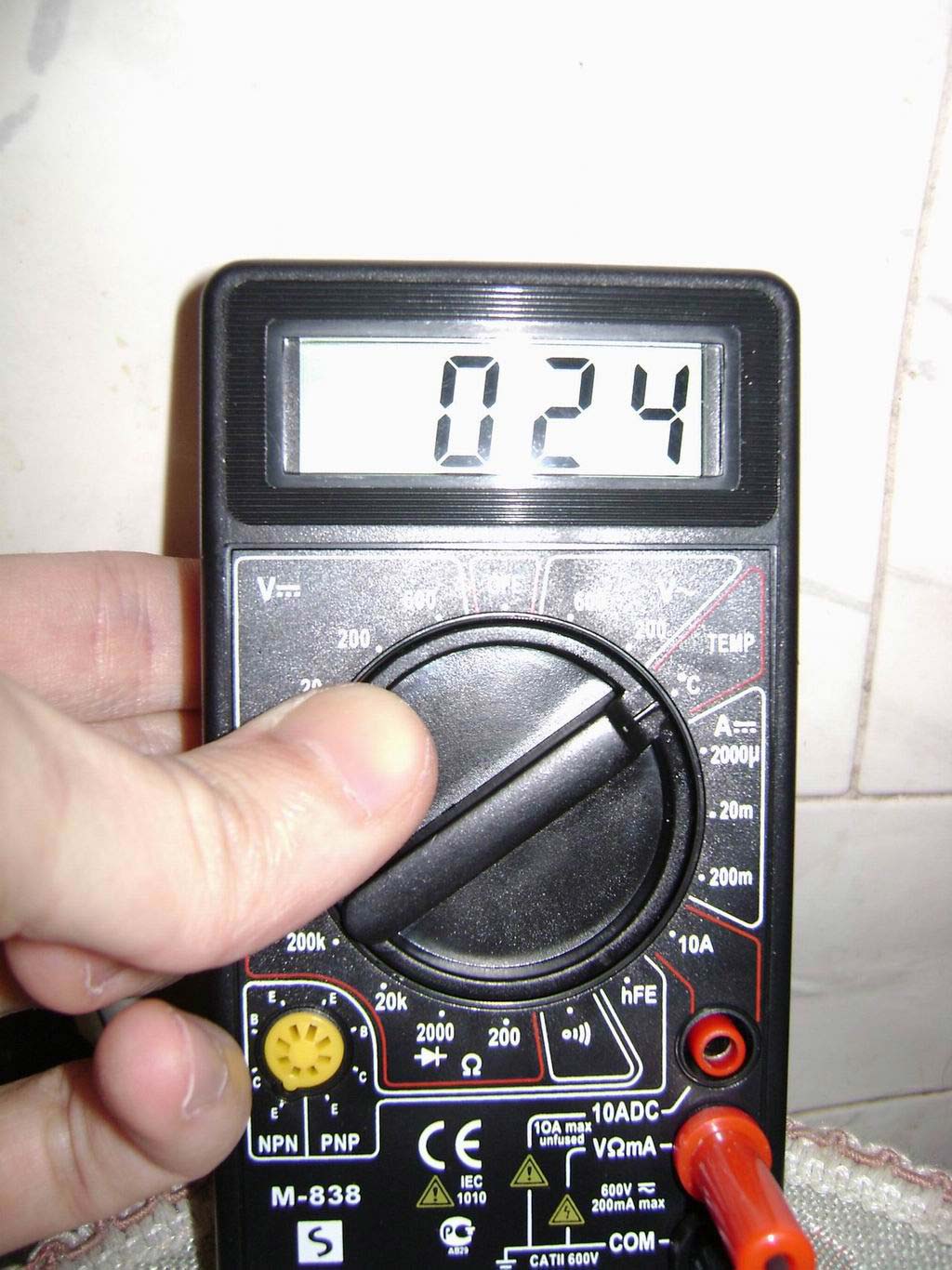

Время пошло, тестер показывает 24 по Цельсию :

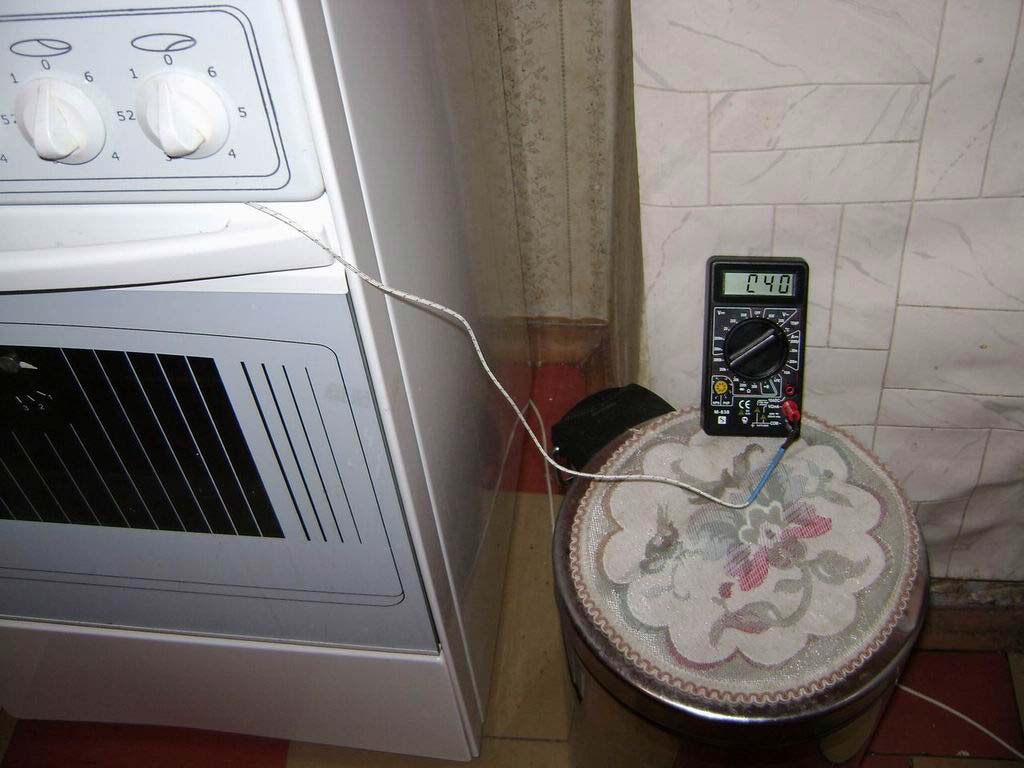

Уже 40 :

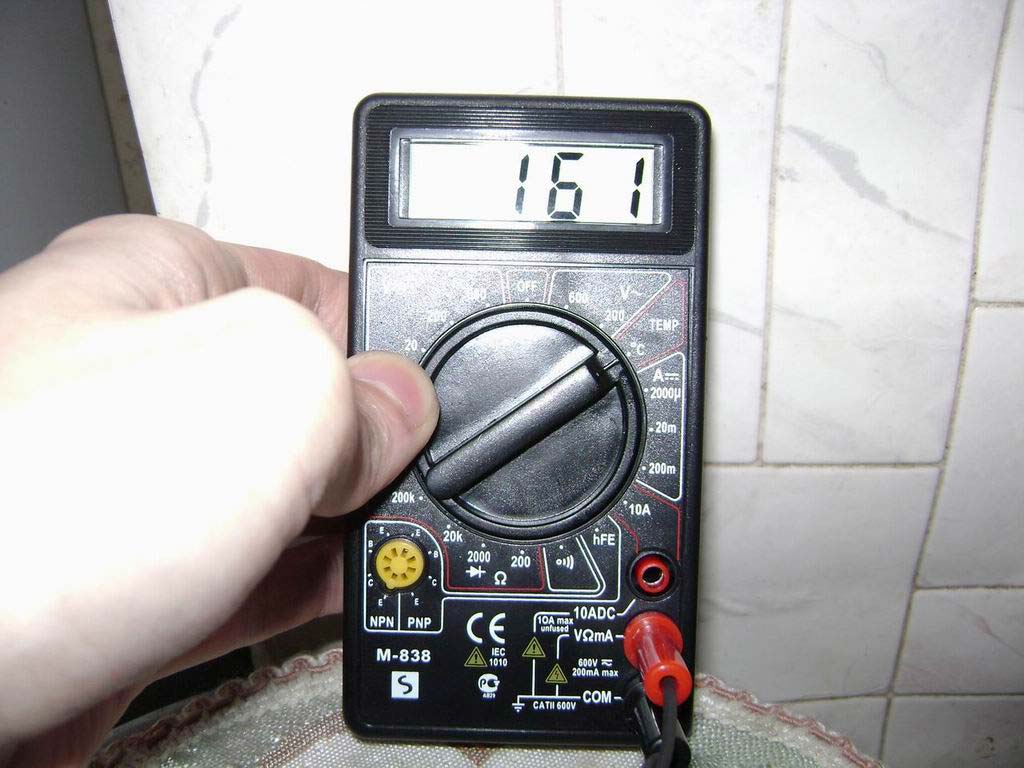

Хо-хо-хо - 161:

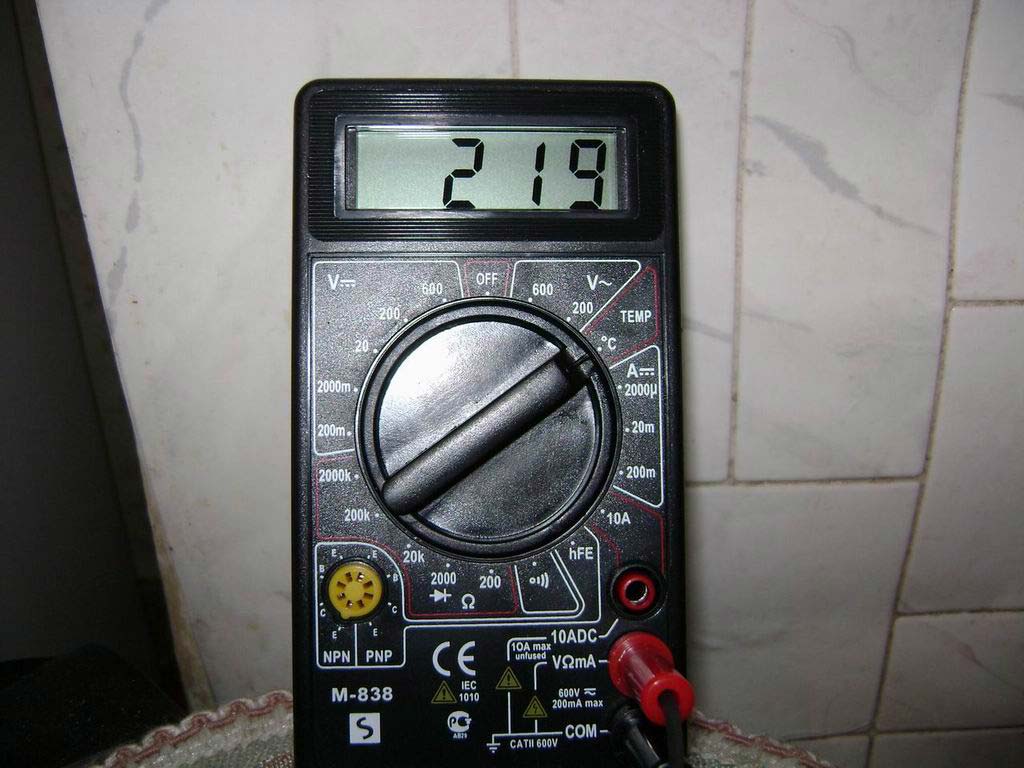

Вот тут я выключил духовку и на пару секунд открыл её дверь, т.к. температура и не думала падать, а длительный нагрев свыше 200 градусов может принести больше вреда, чем пользы :

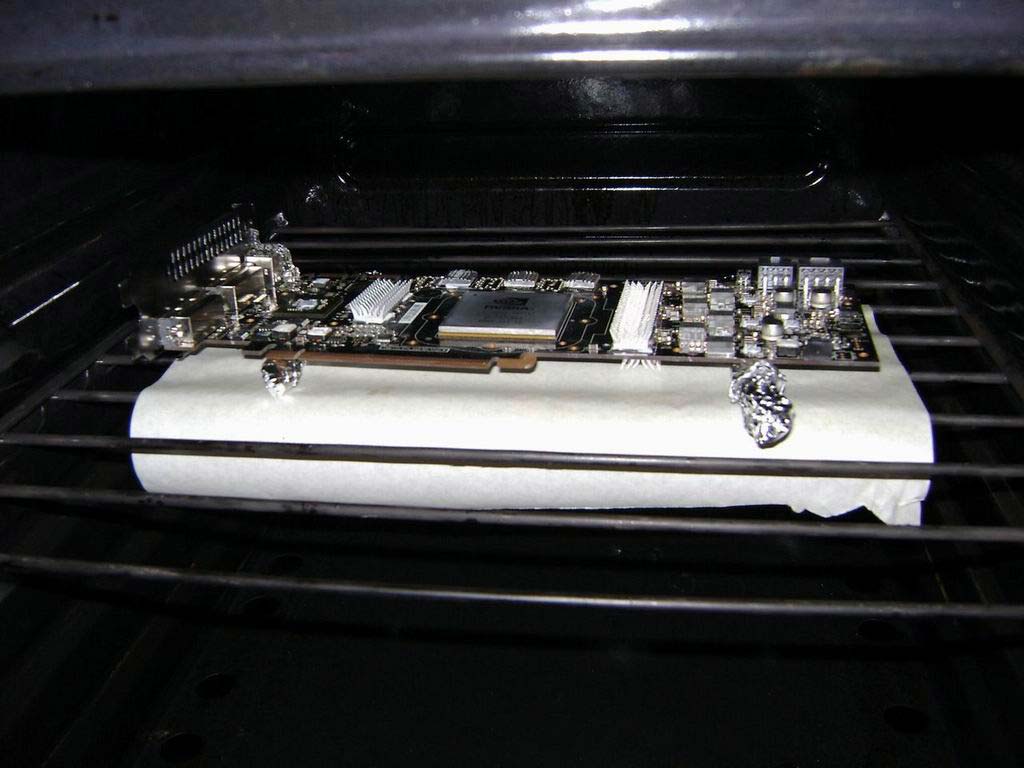

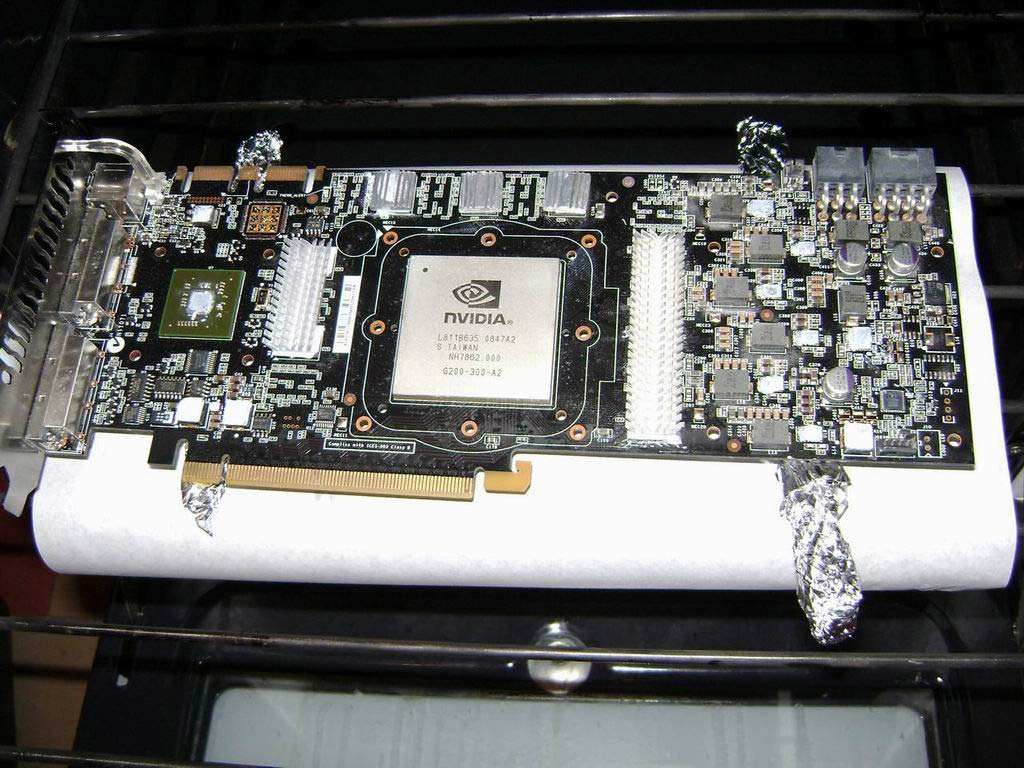

Карта готова, даю ей остыть:
Обратите внимание как расплавился пластиковый светодиод в верхнем левом углу карты:
Тут видно чуть лучше:

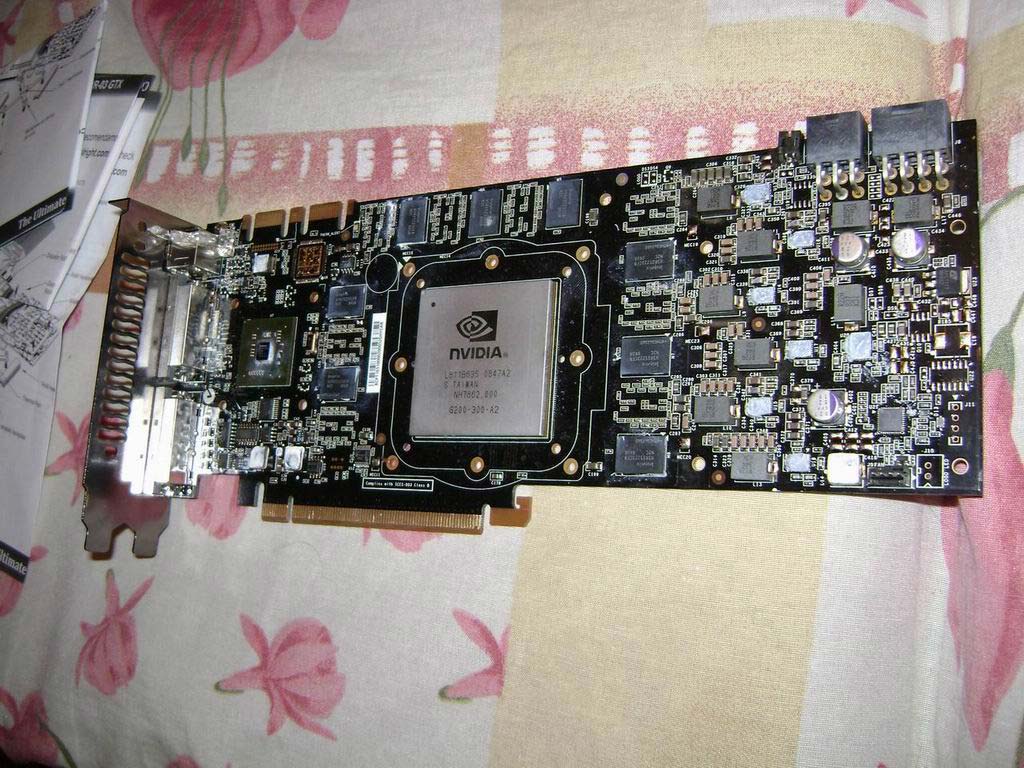

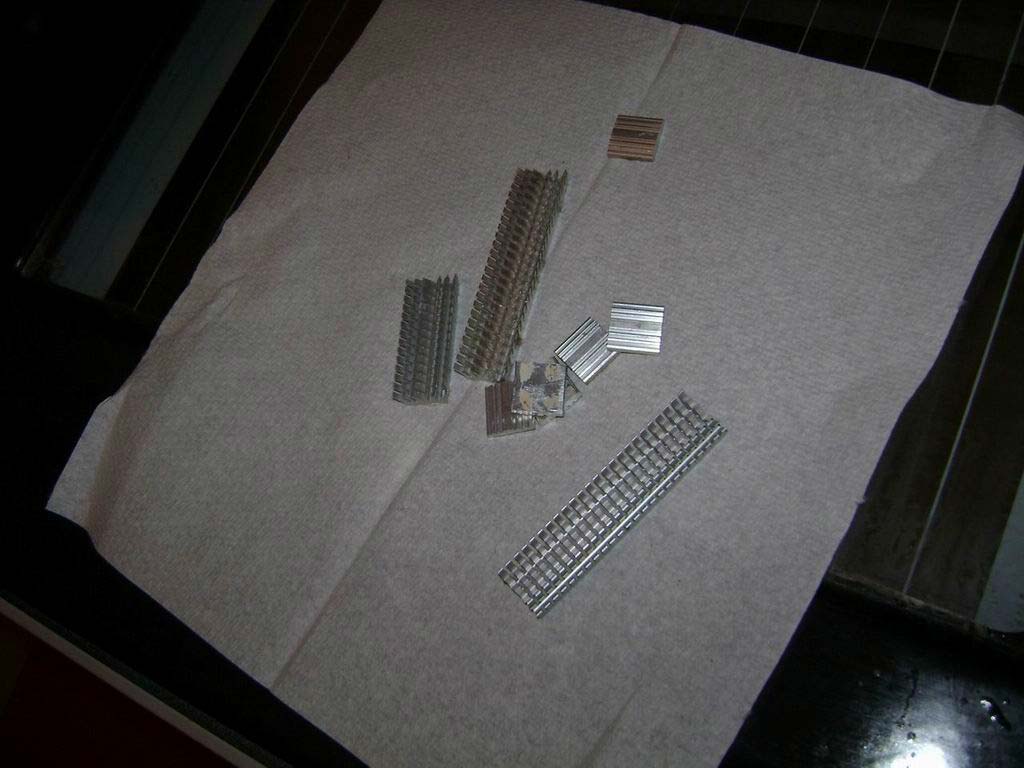

Следуя за удачным потоком мыслей решил оторвать радиаторы с карты - отошли столь легко, как будто держались чисто на термопасте (и не вязкой) :

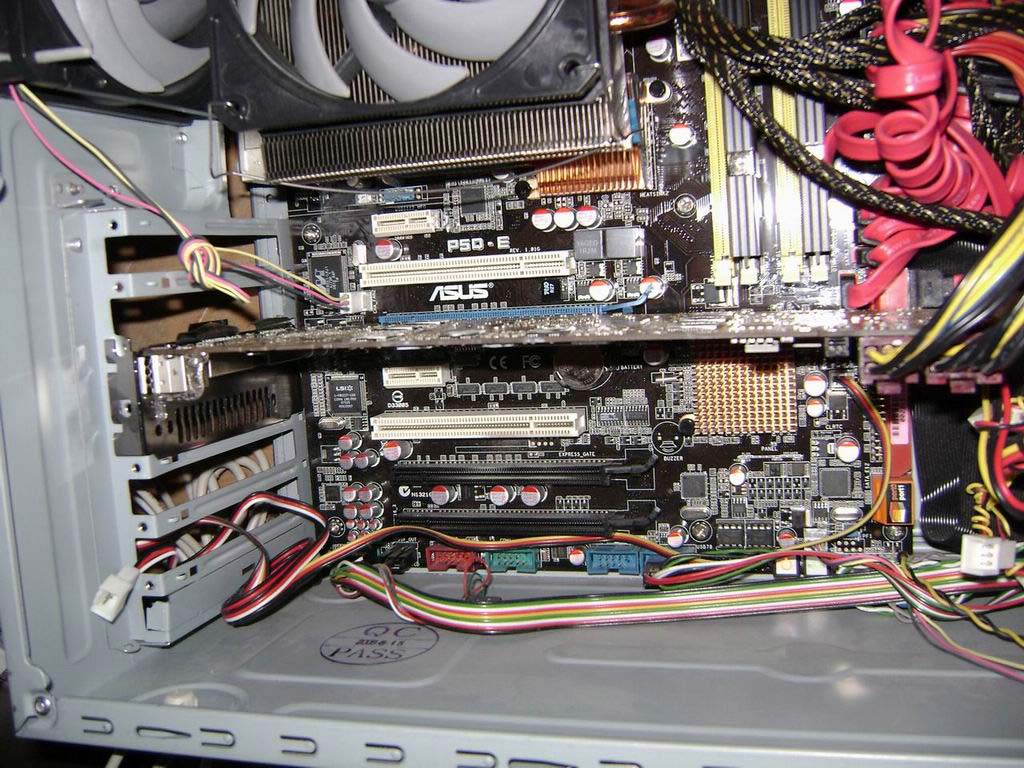

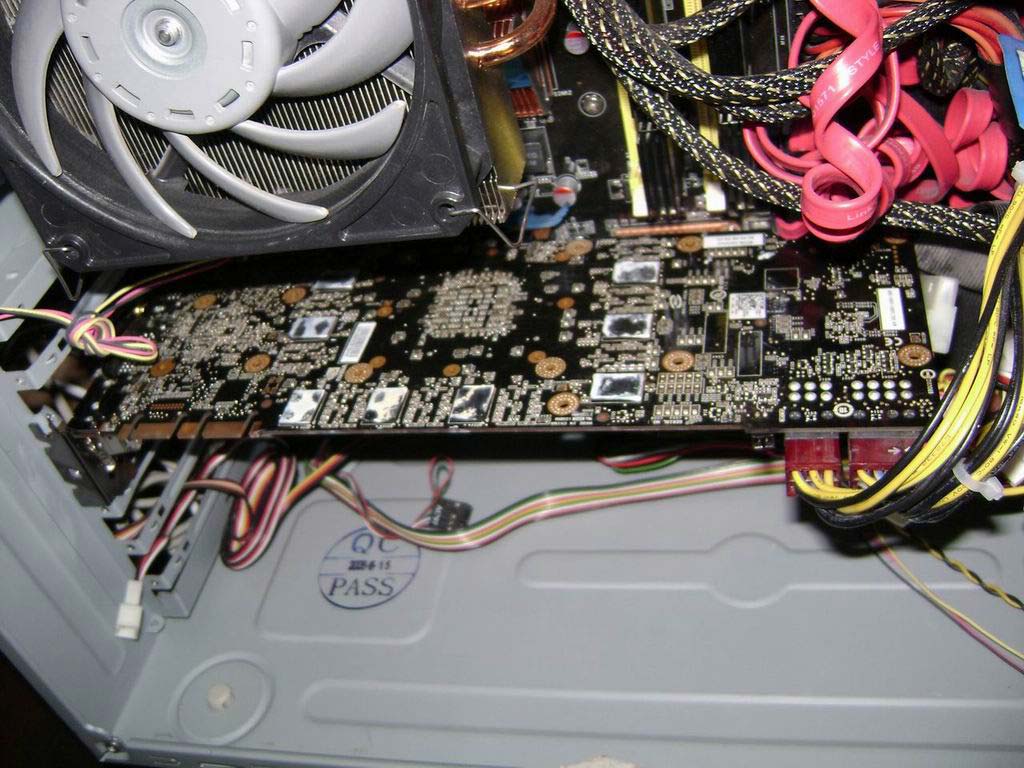

Карта охлаждена (минут 20 на это ушло, "без резких движений" как говорится) и воткнута чисто для теста в комп, авось заработает (никаких радиаторов на неё установлено не было, чисто тест на работоспособность) :
Для подстраховки примонстрячил два 92-мм "джентл тайфуна" на уровне чипа:

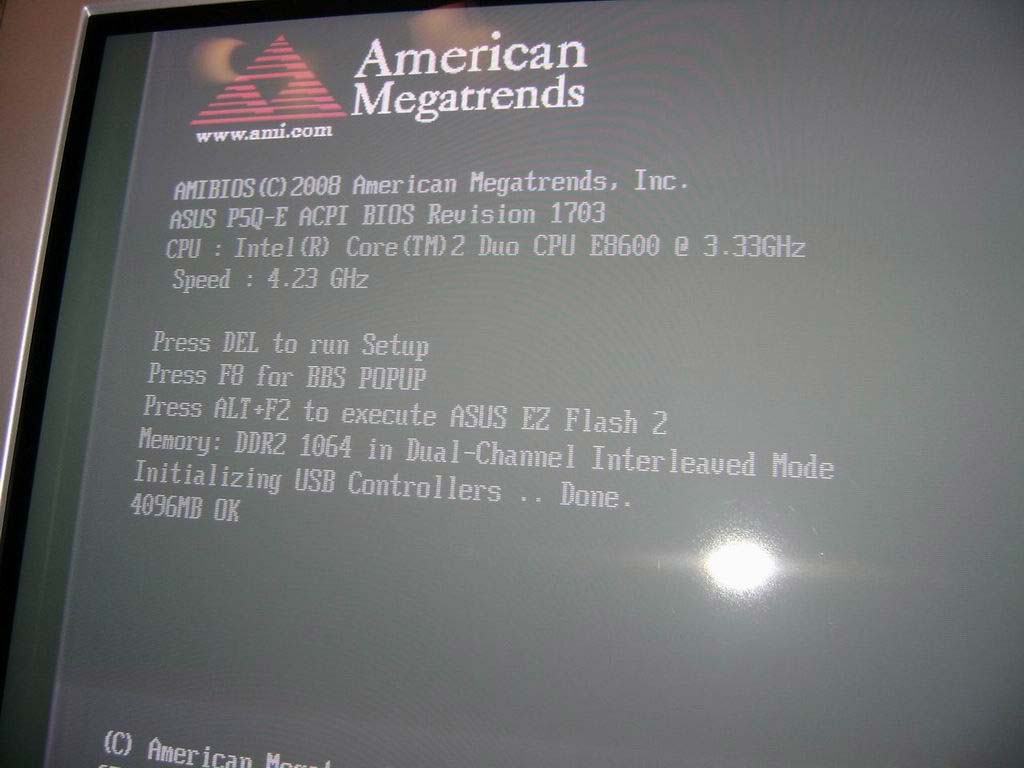

О чудо ! Если честно - не ожидал увидеть столь любимый экран POST:
Винда стартовала успешно, но через секунд 20 монитор погас, я решил что причиной стал перегрев чипа (ядра как многие говорят) без радиатора. Начал сборку:

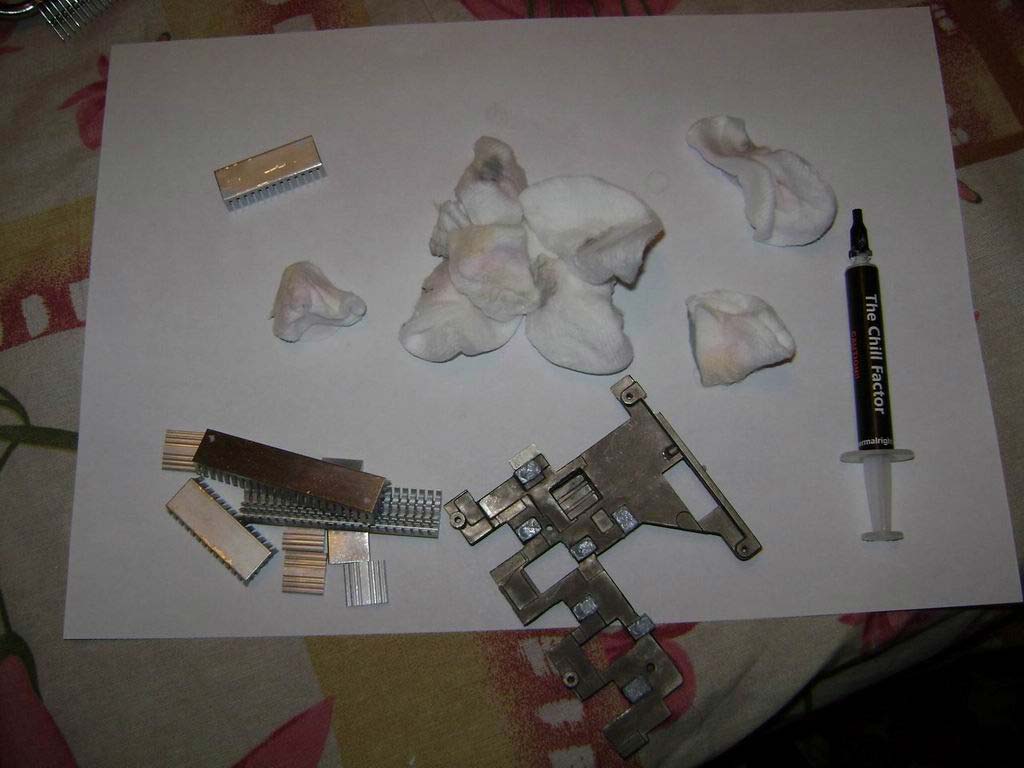

С помощью жидкости для снятия лака (можно использовать также спирт) и ватных дисков я счистил термопасту со всех загрязнённых ею частей видеокарты, затем конечно же нанёс новую (использовал Chill Factor, т.к. обожаемая Arctic Cooling MX-2 закончилась):

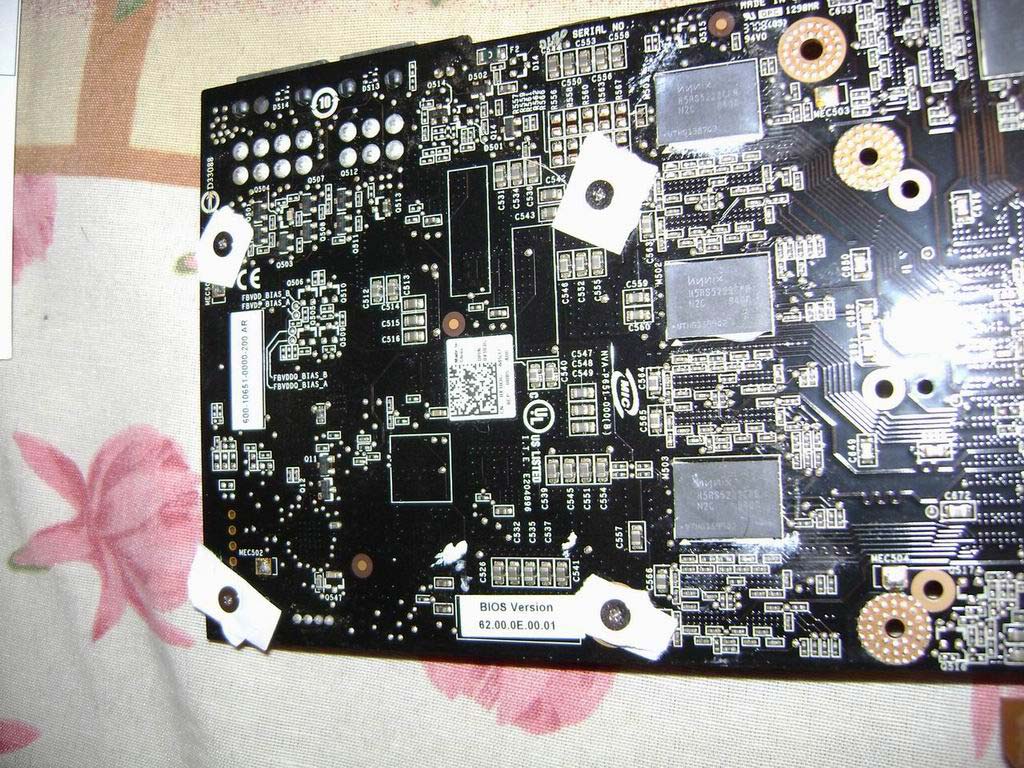

Винтики, что держат радиатор VRM прикрутил через бумажные прокладки (небольшой сложенный в 4 раза клочок бумаги), чтобы не было прямого контакта с платой, на всякий случай :

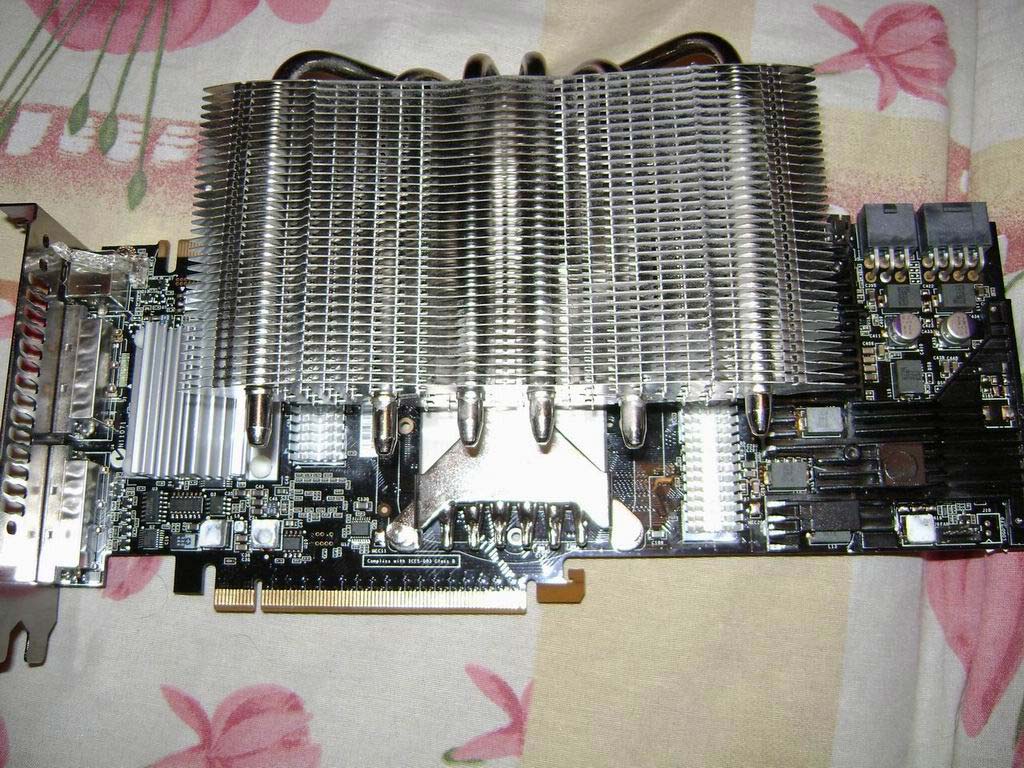

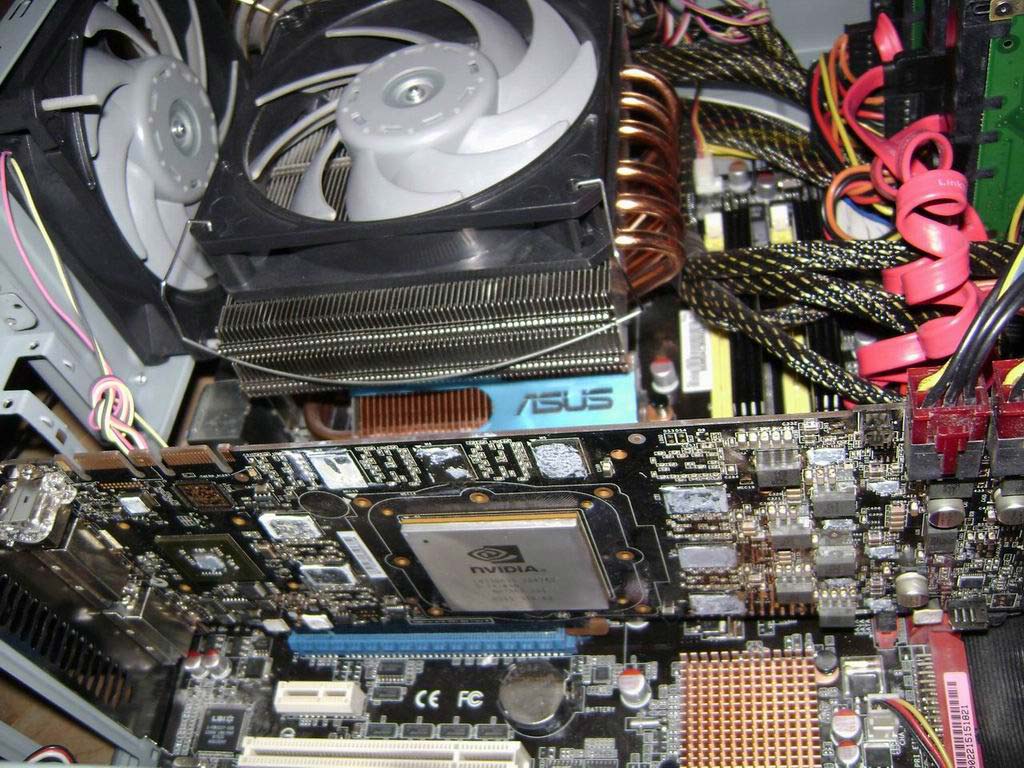

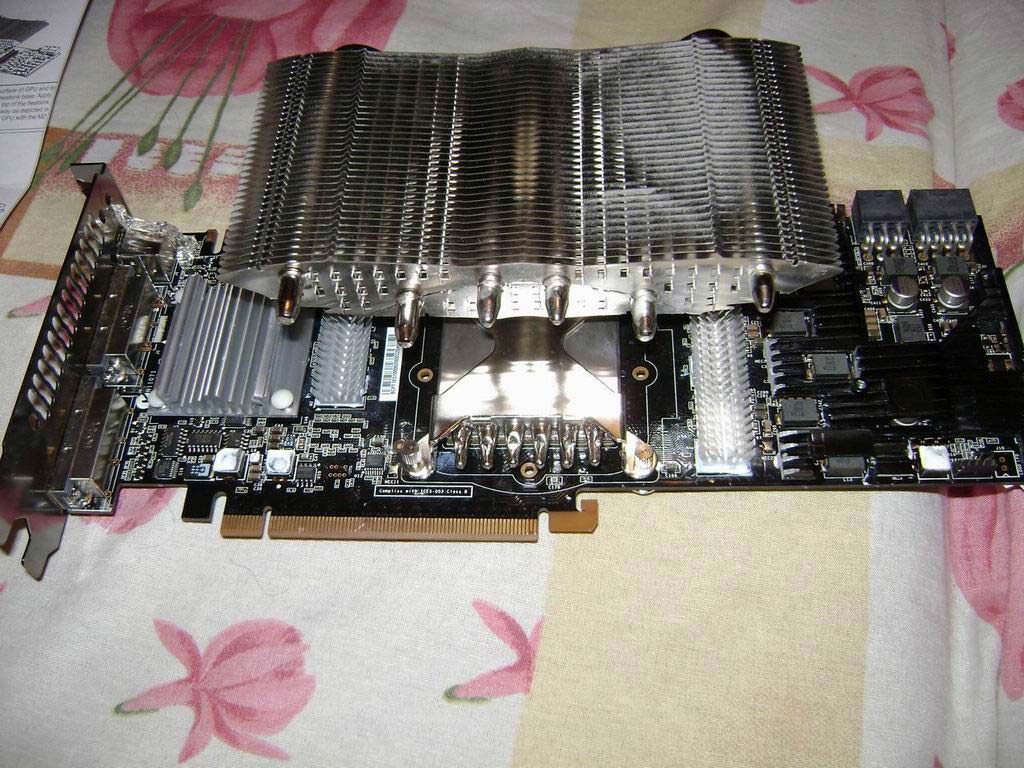

Сборка почти закончена, что получилось :

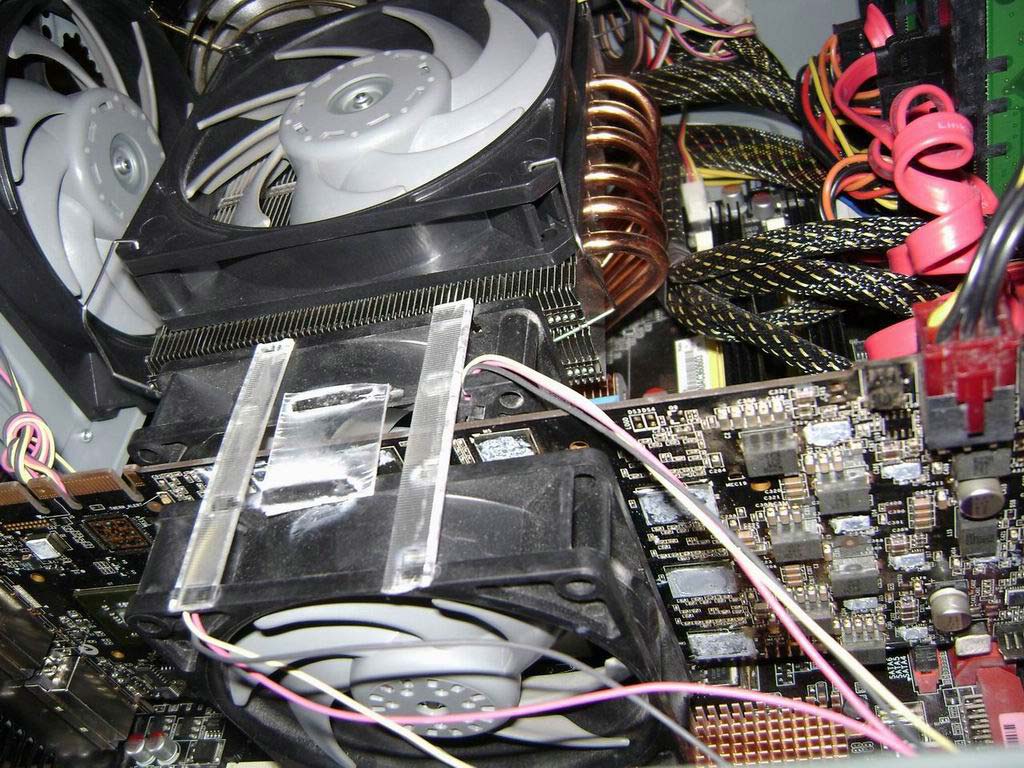

Охлаждение для VRM (сдвоенные с помощью суперклея и куска пластика два вентилятора Scythe Gentle Typhoon 92mm) ждёт водружения на законное место :

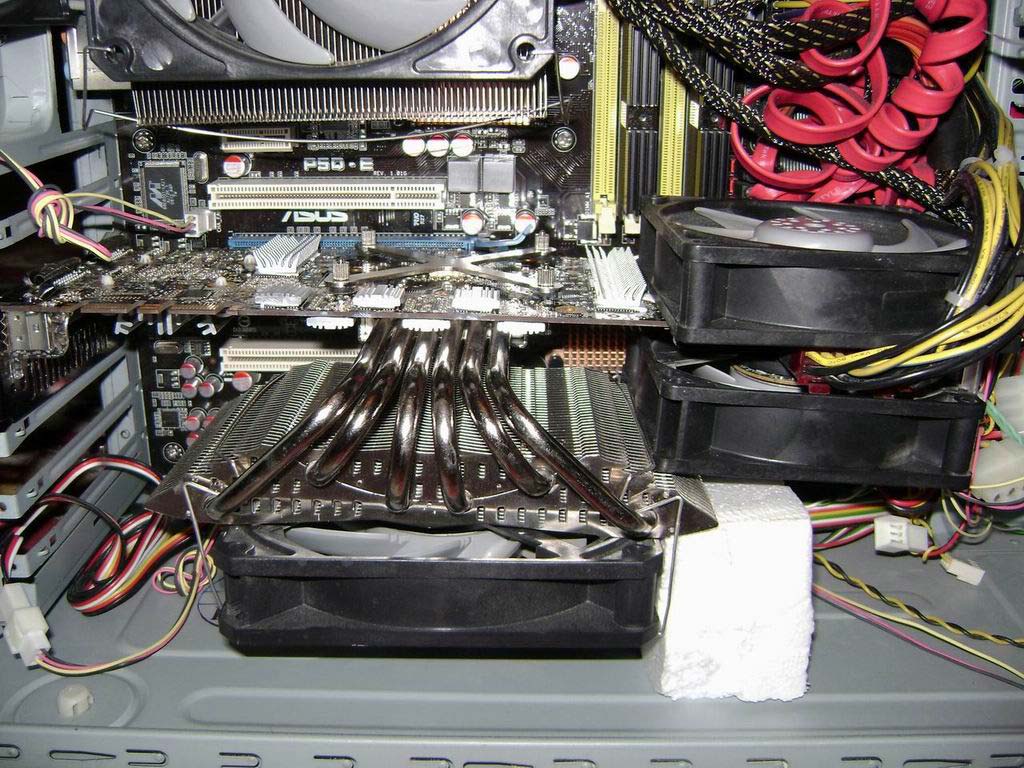

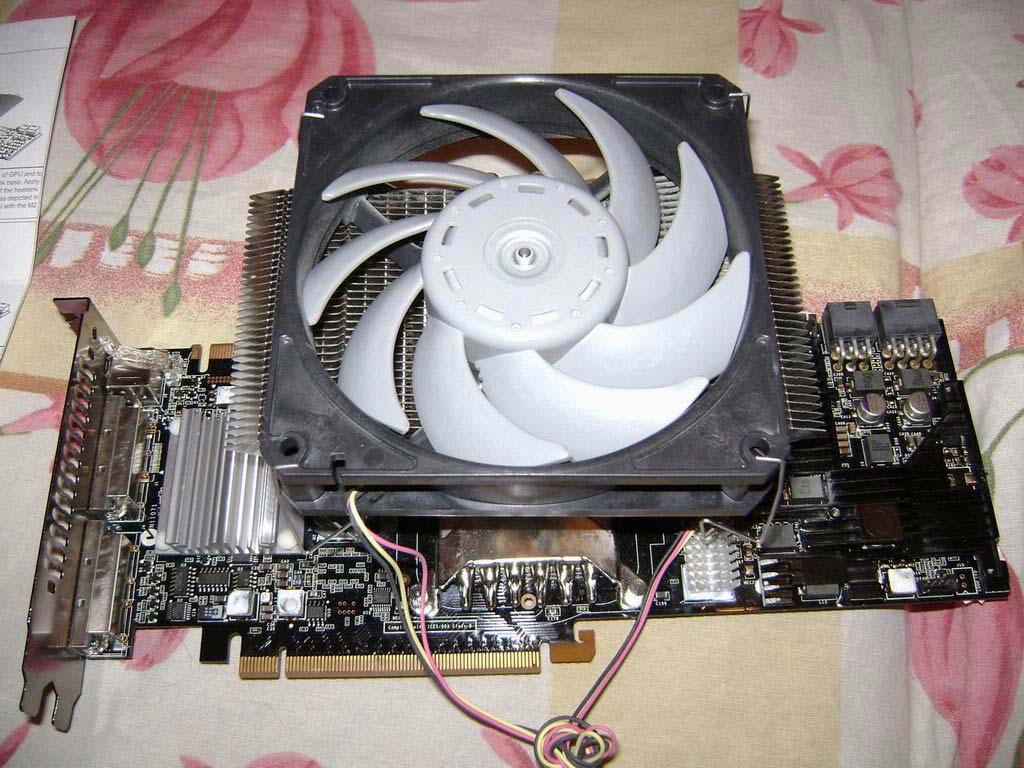

Установка завершена, а кусок пенопласта (Вы же можете использовать какой угодно материал для этого, способный выдержать вес видеокарты с громоздким радиатором и вентиляторами, однако в случае с референсным охлаждением это не требуется) препятствует сильному перегибу платы :
Итог таков - как вы уже догадались первый запуск и тестирование карты в 3д на штатных частотах и в разгоне не выявил каких-либо проблем. Надеюсь они не появятся и в будущем (опыт прожига некоторых товарищей показывает, что через пару-тройку месяцев карта можно снова уходить в "цветные экраны").
Небольшое дополнение к вышеописанным операциям - после моего эксперимента с прожаркой в декабре 2009, описанного тут многие камрады-оверы попробовали свои силы на этом поприще и несколько усовершенствовали методику прожарки, а конкретно - чтобы не расплавились ненароком какие-либо пластиковые детали на печтаной плате (тот же светодиод или же разёмы для монитора) нужно перед прожаркой обвернуть всю печатную плату видеокарты, кроме области чипа, фольгой. Это решит проблему плавления пластиковых элементов и сделает прожарку более безопасной. Помимо прожарки с помощью духовки есть и способ с применением обдува чипа строительным феном, но я лично не проверял этот метод и ничего про него дельного сказать не могу. Во всяком случае этот метод менее народный - не у всех есть строительный фен, а вот плита с духовкой, думаю у большинства.
Благодарю авторов статей про прожиг GTX8800 ! Боец снова в строю благодаря вам ! С момента прожарки прошло уже почти пять месяцев и видеокарта работает без сбоев до сих пор.
p.s. 1 октября 2011 года пришлось мне прожарить и 8800 GTX, подробности в моём блоге.
17.05.2010
автор - Slayer Moon специально для www.u-sm.ru
|
|
