Встречи с Aquaero я ждал долго: сначала пяток обычных реобасов (хотя тот же Lamptron Touch обычным назвать сложно), потом умный Koolance TMS-200 и настало время проверить в деле устройство от Aquacomputer. Поставляется устройство в очень стильной коробке, которая выполнена в серо-желтых тонах, что недвусмысленно намекает на связь с уникальными помпами Aquastream XT.













Всего пару дней назад я удивлялся высокому качеству продукта от Koolance, но сейчас же я удивляюсь еще больше, причем только открыв коробку.





Абсолютно все находится в запаянных пакетиках, а сам Aquaero лежит между подушками из плотного картона. Воистину Made in Germany.





А вот комплект поставки удивляет значительно меньше, чем оный у TMS-200. В коробке можно обнаружить:

• Aquaero 4.0 USB Fan-controller
• 4 высококачественные термопары
• USB кабель для внутреннего подключения, длина 90 см
• 4 длинных винта для установки в 5,25”
• Инструкция на немецком языке

Нет ни удлинителя питания, ни каких-либо удлинителей для вентиляторов. Более того, странно, что производитель пожалел термопар: устройство поддерживает до 6 термопар, а в комплекте только 4. Кстати, вспоминая историю про нестандартность термопар от Koolance, мне стало сразу же интересно как обстоят дела у немецкого производителя. Заглянув в инструкцию, я обнаружил там упоминание о том, что необходимо использовать только родные термопары. Рядом было указано сопротивление в 10 кОм, именно такое же и у самых обычных в комплекте других реобасов при температуре около 24-25 °С. На проверку термопары от Aquacomputer оказались точно такими же: при равных температурах сопротивление совпадает с оным у других термопар, да и при использовании последних Aquaero показывал достаточно правдивые значения температуры. Таким образом, можно использовать практически любые термопары, более того, каждую из них можно индивидуальным образом откалибровать, но об этом несколько позже.

Позже, заглянув еще раз в инструкцию, заметил аббревиатуру NTC, которая явно означала какой-то стандарт. Перелопатив различную документацию, были найдены различные графики с характеристиками разных типов термопар. Так вот, за точку отсчета всегда принимается температура в 25 °С, т.е. мои измерения как для обычных, так и для термопар Koolance были проведены именно в таких условиях. Но что странно – кривые на графиках пересекались ровно в точке 25 °С, т.е. при этой температуре многие типы термопар имеют одинаковое сопротивление, которое начинает различаться при нагреве или охлаждении. Почему странно? Да потому, что термопары Koolance при 25 °С имели сопротивление в 50 кОм, т.е. в 5 раз больше стандарта.



Посмотрим же на само устройство:



Панель из толстого полированного алюминия выглядит очень качественно, а пальцы на ней практически не оставляют каких-либо следов. Справа от дисплея расположены 3 кнопки: вверх, вниз и вперед. Кнопки имеют довольно большой ход и нажимаются с негромким, но отчетливым щелчком.







А теперь перейдем к задней части и рассмотрим многочисленные разъемы:





Думаю, что стоит дать пояснение по каждому из разъемов, начнем с вентиляторов и будем двигаться по часовой стрелке.

Разъемы для вентиляторов, их 4 штуки, подключать можно как 3-pin, так и 2-pin вентиляторы (об этом мы поговорим попозже). Кроме того, на четвертый канал можно подключить второй датчик потока, а потом активировать его в меню. В технических характеристиках, которые можно найти в инструкции, заявляется максимальная нагрузка 5 Вт на канал.

Разъем питания типа molex. Ничего необычного, но удлинителя в комплекте нет, а жаль.

Разъем для подключения двух помп Aquastream XT, при этом управление помпами ложиться на плечи Aquaero – либо через меню устройства, либо через ПО. Разумеется, что к помпе должно быть подключено дополнительное питание, т.к. это разъем – аналог обычного внутреннего USB.

Разъем для Standby питания. Дело в том, что Aquaero может работать и при выключенном компьютере, чтобы, например, включать и выключать его по расписанию. За переключение типа питания отвечает перемычка. Однако, мне не понятно, почему же производитель не сделал автопереключение, ведь в случае Standby питания значительная часть функционала Aquaero теряется.

Expansion. Я специально не стал переводить на русский, т.к. в 1-2 слово довольно сложно раскрыть смысл. А подключать к этому разъему можно, например, Multiswitch.

Aquabus - можно подключить датчик уровня, который показывает уровень воды как в миллиметрах, так и в процентах. Для подключения необходим переходник. Сюда же можно подключить и другие устройства Aquacomputer – Poweradjust, например.

Разъем для подключения Aquaero к материнской плате.

Разъем для подключения основного датчика потока. Можно использовать и не только фирменный, т.к. через ПО можно его откалибровать.

Разъем для подключения двух светодиодов или одного двойного. В Aquaero уже предусмотрено сопротивление на этом разъеме, таким образом, можно подключать многие светодиоды напрямую.

6 термопар, 4 из которых есть в комплекте.

Реле. С помощью него можно включать и выключать, например, блок питания. Для этого необходимо установить разъем реле в разрыв провода PS-ON блока питания, обычно он зеленый.

Про Aquaero можно говорить часами, но нас же в первую очередь устройство интересует с точки зрения управления вентиляторами и компьютерам, постараемся основное внимание уделить именно этой части функционала устройства.

Для начала стоит посмотреть на заявленные технические характеристики:

• Дисплей: 2х20 символов, белый/синий
• Управление: 3 механические кнопки
• Процессор: 8-битный, 6 МГц
• Интерфейс: USB 1.1
• Количество каналов: 4
• Максимальная нагрузка на канал: 0,8 А или 10 Вт
• Диапазон изменения напряжения: 0-12 В
• Количество уровней(градаций): 256 шагов
• Радиатор: Возможно установить, покупается отдельно
• Количество датчиков температуры: 6 термопар
• Дополнительные датчики: 2 помпы Aquastream
• Диапазон измерений: 0-100 °С
• Шаг измерения: 0,1 °С
• Подключение светодиодов: да, двух цветов
• Таймеров: 2
• Функциональность таймера: реле, возможность настройки на каждый день недели
• Количество профилей: 2
• Язык: один, немецкий

В инструкции в самом конце всего пара строчек по поводу технических характеристик. Более того, там указывается максимальная мощность на канал в 5 Вт. Наиболее полная информация была обнаружена на одном из официальных слайдов по презентации устройства, именно оттуда были взяты вышеуказанные характеристики.

На Aquaero можно устанавливать дополнительный радиатор, он носит название Powerbooster и увеличивает максимальную мощность канала с 10 до 15 ватт. Более того, можно найти инструкцию, в которой рассказывается о том, как впаять 2 дополнительных резистора и тогда первый канал будет поддерживать нагрузку до 25 ватт. Проводить подобные модификации у меня особого желания не было, да и без приличной паяльной станции выполнить такую ювелирную работу очень сложно.

Можно подключить и Poweradjust – он поддерживает 2 канала по 24 Вт каждый. Этого хватит либо для двух Laing D5, либо для одной помпы и десятка, а то и больше вентиляторов.

В целом, у нас получается некий конструктор, который позволяет купить Aquaero и уже к нему докупать необходимые нам модули. Более того, эти модули могут работать как независимо от Aquaero, так и подключаться к нему.

Пора включать устройство.





При включении происходит загрузка встроенной ОС, затем же на дисплее начинает отображаться всевозможная информация. Интервал между сменой данных можно задать, равно как и множество других параметров отображения. Т.к. меню на немецком (непродолжительные поиски английской версии прошивки успехом не увенчались, да и меню Aquaero полностью повторяет оное у отдельного ПО под Windows, вот только последнее намного нагляднее), то основное внимание я уделю именно отдельному ПО, благо оно полностью повторяет функционал меню Aquaero, а в некоторых случаях и превосходит его.







Управление вентиляторами

Итак, преступим. ПО называется AquaSuite, а последняя доступная версия была 4.69.00, именно она и использовалась в ходе тестов. Стоит отметить, что Aquasuite – это скорее даже оболочка для целого ряда продуктов Aquacomputer, в которой запускаются приложения для разных устройств, а переключаться между ними можно как между вкладками в браузере. Т.е. мониторинг по абсолютно всему сосредоточен в одном месте. Но вернемся к Aquaero:





На первой вкладке отображается общая информация о вентиляторах, термопарах, уровне воды, подключенных помпах. Нажатием, например, на 4-ый вентилятор можно перейти непосредственно к его настройке:





Рассмотрим более детально:

Fan selection – выбор канала вентилятора.

Settings wizard – поэтапная настройка автоматической регулировки вентилятора, к ней мы вернемся чуть попозже.

Fan mode – выбор режима работы вентилятора, можно установить один из 5.


1)Adjust to temperature – устанавливается целевое значение температуры – target temperature. Aquaero подбирает для вентилятора такие обороты, чтобы значение температуры было как можно близко к установленному значению.

2)Adjust progressively – плавная регулировка скорости вентилятора в зависимости от температуры. Но регулировка происходит не линейно, а с использованием прогрессии, но какой именно – не указывается. Но в целом выходит кривая, похожая на |x^2|, т.е. сначала скорость вентилятора поднимается незначительно в зависимости от температуры, а потом уже более быстро.

3)Adjust linearly – в этом случае зависимость скорости вентиляторов от температуры полностью линейная.

4)Set rpm – ручной режим регулировки, при котором мы устанавливаем желаемые обороты, а Aquaero уже сам подбирает необходимое напряжение.

5)Set power input – в данном случае мы устанавливаем выходное напряжение в процентах.

Sensor selection – для каждого канала вентилятора можно выбрать 1 или 2 термопары. Регулировка будет осуществляться на основании более высокой температуры. Например, если одна термопара закреплена на околосокетном пространстве, а другая – на видеокарте. В итоге скорость вентилятора будет регулироваться и при нагрузке только процессора или видеокарты, и при совместном нагреве обоих компонентов.

Fan name – для каждого канала можно задать любое произвольное имя.

Set rotation speed in rev/min – можно установить скорость вентилятора в об/мин, а Aquaero будет самостоятельно подбирать необходимое напряжение для заданной скорости вращения.

Power input – задается напряжение в процентах, где 12 В – это 100%.

Minimum power – в случае автоматической регулировки можно задать минимальное напряжение. Например, на котором вентилятор продолжает устойчиво работать, чтобы исключить возможность остановки.

Calibration value in impulses/rev – для каждого канала можно индивидуально откалибровать таходатчик. Для всех обычных вентиляторов на один оборот вентилятора приходится 2 импульса с таходатчика, именно такое значение и установлено по умолчанию.

Use speedometer signal – наиболее интересная опция. Если снять галочку, то можно использовать и вентиляторы без таходатчика. При автоматической регулировке Aquaero будет подстраивать именно напряжение в зависимости от температуры, что значительно быстрее. Если же поставить галочку, то автоматическая регулировка будет опираться на обороты, а для этого напряжение регулируется более плавно.

Hold minimum power – если мы установили нижнюю границу оборотов, например, на 25% и если мы хотим, чтобы вентиляторы продолжали работать при этом напряжении даже в том случае, если температура упала ниже минимальной границы, то необходимо поставить галочку на этой опции. Проще говоря, напряжение никогда не опустится ниже установленного минимума.

Test maximum RPM – устройство позволяет протестировать вентилятор на максимальные обороты, чтобы принять полученное значение за 100%. Впрочем, при старте системы происходит автоматические тоже самое, а данная возможность предусмотрена в том случае, если вентилятор подключается к уже работающему Aquaero.

Справа вверху разместились 4 шкалы, первая из которых отвечает за индикацию оборотов вентилятора, вторая – напряжение, а оставшиеся две показывают температуру. Можно заметить черный треугольник рядом со шкалой – маркер. В случае со скоростью вращения и напряжением он указывает на целевое значение, т.е. к чему сейчас стремится Aquaero. Например, на скриншоте выше текущие обороты 288 об/мин, а целевые – около 410 об/мин. Через мгновение маркер на шкале напряжения поднимется выше, а еще через мгновенье и поднимается и напряжение.

Расскажу и про такое понятие, как Гистерезис. Если говорить более обобщенно, то гистерезис – это свойство систем, когда поведение зависит не только от воздействующих сил, но и от ранее воздействующих сил, т.е. от истории изменения системы. Если же спроецировать это определение на регулировку скорости вентиляторов, то можно сказать, что кривые, по которым возрастает скорость вращения и убывает, не совпадают. Обороты повышаются и понижаются по разным законам.


Зачем все это? Представим ситуацию, когда у нас установлена пороговая температура в 25 °С, при ее превышении включается вентилятор. Вентилятор за несколько секунд охлаждает компонент до 24 °С и выключается, а спустя еще пару секунд температура может вновь подняться. И так по кругу. Что же нам может предложить Aquaero?
Если выбраны режимы линейной регулировки или регулировки по прогрессии, то задание гистерезиса влияет на сдвиг кривой повышения оборотов относительно кривой снижения оборотов. Рассмотрим на примере: пороговая температура у нас все те же 25 °С, а гистерезис зададим 1 °С. Вентилятор включится при 26 °С и его обороты будут плавно повышаться. Температура начинает падать, а обороты вентилятора плавно понижаться. Но кривая, по которой обороты будут понижаться, будет построена таким образом, чтобы он остановился уже при 24 °С, чтобы повторное включение было через какой-либо промежуток времени, а не сразу.



В режиме, когда вентилятор работает в таком режиме, чтобы удержать заданную температуру, мы задаем некую зону, внутри которой вентилятор не будет изменять свои обороты. Например, мы задали 25 °С и гистерезис в 1 °С. При достижении 26 °С вентилятор начнет вращаться быстрее, но замедлится он только в том случае, если температура опустится ниже 24 °С. Таким образом, мы избегаем постоянной подстройки напряжения.

Справа внизу отображается график, на котором показаны изменения скорости вращения вентилятора и напряжение на каком-либо отрезке времени.

А теперь пришло время нажать кнопку Settings wizard. Вводный экран с приветствием мы пропустим и сразу перейдем непосредственно к настройкам.





Можно выбрать один из 5 режимов, с ними мы уже познакомились ранее.





Можно выбрать одну или две термопары, на основании показаний которых будет производится автоматическая регулировка.





На этом этапе мы задаем 2 температуры: нижний порог, при котором начнет вращаться вентилятор, и верхний порог, при котором вентилятор должен раскрутиться до максимальной скорости.





Задаем температуру, при которой сработает предупреждение. О настройке последнего мы поговорим в соответствующем разделе, а сейчас же упомяну, что рекомендуемое значение меняется в зависимости от того, что мы выбрали на предыдущем этапе, в данном случае +10 °С к верхнему порогу температуры.





Задаем напряжение, при котором вентилятор способен стартовать. Это актуально в том случае, если выключена опция «Use speedometer signal». Если же она включена, то напряжение сначала будет равно заданному значению, но если вентилятор не стартует, то тут же будет увеличено, а как только вентилятор раскрутился – снижено до необходимого значения.

В случае необходимости постоянно вращения вентиляторов можно поставить галочку на опции «Maintain minimum power».





Осталось только подтвердить выбор канала для вентилятора, а также проверить правильность всех установок.





Вот мы и настроили вентилятор на автоматическое управление. Все это можно сделать и вручную, но придется производить настройки на нескольких вкладках, но зато есть возможность впоследствии внести любые коррективы в работу режима.

С настройкой вентиляторов мы более-менее разобрались, пора переходить к следующему разделу, который отвечает за настройку термопар. В этом разделе еще 4 вкладки.





Разберем более подробно каждый пункт.

Reference value in °C – проще говоря, это целевая температура, которую старается удержать Aquaero. В режиме «target temperature» используется именно это значение в качестве целевой температуры.

Hysteresis in K – о гистерезисе я уже писал выше.

Controller delay in sec – применяется только для режима «target temperature». Задается задержка между следующим перерасчетом необходимого напряжения и оборотов для поддержания температуры. Если речь идет о воздушной СО, то можно указать задержку в пару секунд. Для СВО же возможна задержка в 10-20 секунд, т.к. температура воды изменяется довольно медленно и плавно.

Controller factor - применяется только для режима «target temperature». Грубо говоря, это некий множитель, который влияет на агрессивность регулировки. Чем больше множитель, тем сильнее меняются обороты вентилятора при расхождении текущей и целевой температуры. Таким образом, при помощи этого параметра регулируется скорость достижения целевой температуры.

Min limit in °C – применяется для линейной регулировки и регулировки по прогрессии. Минимальная температура, при котором происходит включение вентилятора (если не задействована опция поддержания минимального напряжения, в таком случае от этой температуры начнет строиться кривая регулировки скорости вращения)

Max limit in °C - применяется для линейной регулировки и регулировки по прогрессии. Максимальная температура, при которой вентилятор должен раскрутиться до 100% оборотов.

Alarm threshold in °C – температурная граница, при которой сработает предупреждение.

На следующей вкладке можно для каждого вентилятора можно назначить 2 любые термопары.





Переходим на следующую вкладку, которая отвечает за калибрацию термодатчиков.





Sensor offset in K – сдвиг прямой по вертикали. Проще говоря, к тому значению, что намеряла термопара прибавляется этот сдвиг. Например: термопара выдает температуру 32 °С, а offset установлен 7 К, тогда итоговая температура будет 39 °С.

Sensor factor – применяется в случае использования нестандартных термопар. Итоговая формула выглядит следующим образом: 237 – offset – (44,15 – factor)*ln(измеренное значение). Для стандартных термопар значение factor должно быть равно нулю.

Переходим к последней вкладке, на ней можно наблюдать изменение температуры на определенном промежутке времени.





Вот мы и разобрали два наиболее насыщенных настройками раздела. Остальные представляют меньший интерес, так что рассматривать их будем менее детально.





ПО. Прочие функции

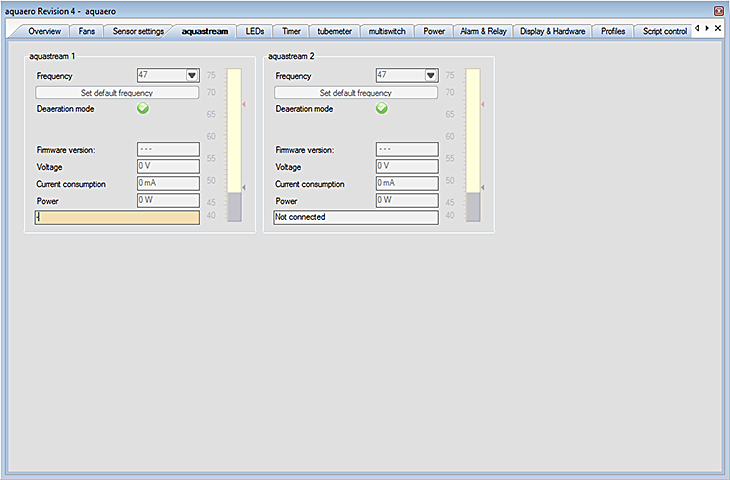

К Aquaero можно подключить сразу 2 помпы Aquastream XT, а управлять ими в соответствующем разделе.





Тем не менее, раскрыть функционал полностью не получится, т.к. Aquastream XT обеспечивает значительно больше возможностей, нежели регулирование частоты и просмотр состояния помпы. Версия Ultra позволяет подключить термодатчик, датчик потока, вентилятор и все это калибровать и настраивать. Возможно, что при подключении к Aquaero можно запустить отдельное приложение (скорее всего так и есть, иначе смысла просто нет) для помпы. Т.е. Aquaero просто позволит выводить на дисплей состояние помпы, что весьма полезно в некоторых случаях.

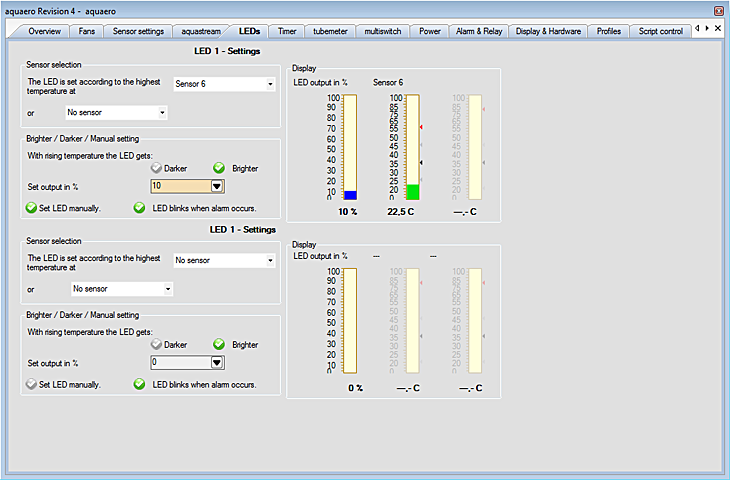

Двигаемся далее – раздел, отвечающий за управление светодиодами.





Для каждого из двух светодиодов (или одного двухцветного) можно выбрать одну или две термопары, на основе которых будет происходить регулировка яркости. Правило такое же, как и с вентиляторами – выбирается самая высокая температура из двух. Светодиод загорается при температуре «старта вентилятора», а выходит на максимальную яркость при той же температуре, что и вентилятор – на максимальную скорость. При этом можно установить, что при повышении температуры светодиод начинает светиться либо сильнее, либо слабее, причем для каждого индивидуально. Таким образом, можно организовать, например, подсветку резервуара: когда система в простое и вода прохладная, то подсветка голубая, а по мере нагрева воды она плавно переходит к красному. Красиво и даже издалека сразу можно оценить температуру воды. Можно и вручную задать необходимую яркость, так же индивидуально для каждого светодиода. Если включить опцию «LED blinks when alarm occurs», то при достижении температуры, при которой срабатывает предупреждение, светодиод будет мигать.

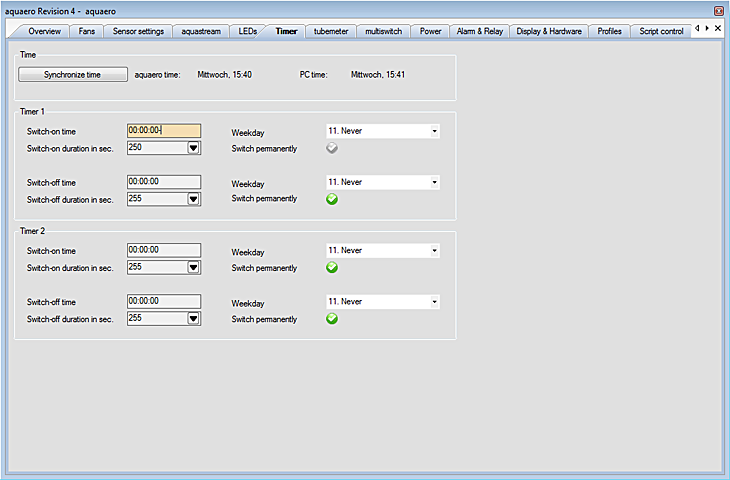

Далее идет раздел Timer, в котором можно настроить включение и выключение компьютера по расписанию.





Можно синхронизовать время компьютера и время Aquaero, в том случае, если вдруг время на последнем сбилось.

Switch-on time – задаем время, при котором включится (замкнется) реле.

Weekday – день недели. Можно задать как определенный день недели, так и будни (с понедельника по пятницу) или выходные (суббота и воскресенье), либо выключить (Never).

Switch-on duration in sec. – время, на которое включается реле. Задается в диапазоне от 1 до 250 секунд, либо постоянно (Permanently, а время устанавливается 255 секунд).

Аналогичные настройки можно задать для выключения. Более того, предусмотрен и еще второй график включения-выключения. Если честно, то возможности включения и выключения мне кажется несколько излишним, т.к. чтобы включать компьютер, Aquaero должен быть подключен к Standby питанию, а это, как мы уже выяснили ранее, влечет к существенному сокращению функционала устройства.

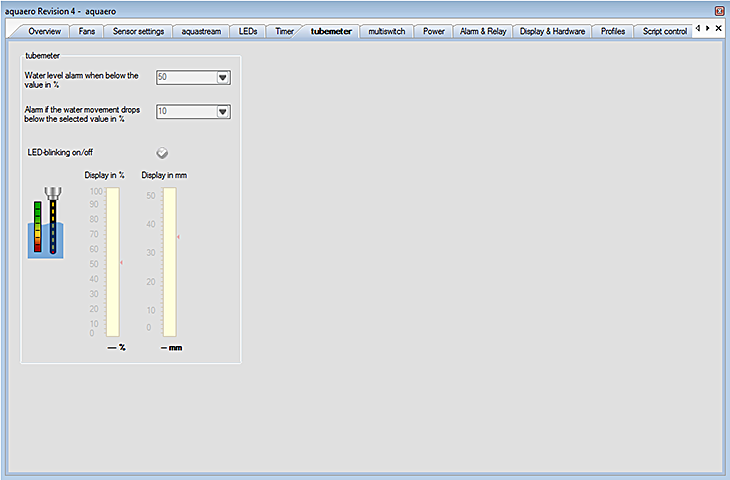

Следующий раздел отвечает за датчик уровня жидкости в резервуаре. Покупается он отдельно и к нему еще необходим специальный переходник, чтобы подключить его к Aquabus.





Уровень жидкости выводится как в процентах, так и в миллиметрах. Для каждого из этих двух значений можно независимо установить уровень, при котором сработает предупреждение. Дополнительно присутствует возможность активации мигания светодиода.

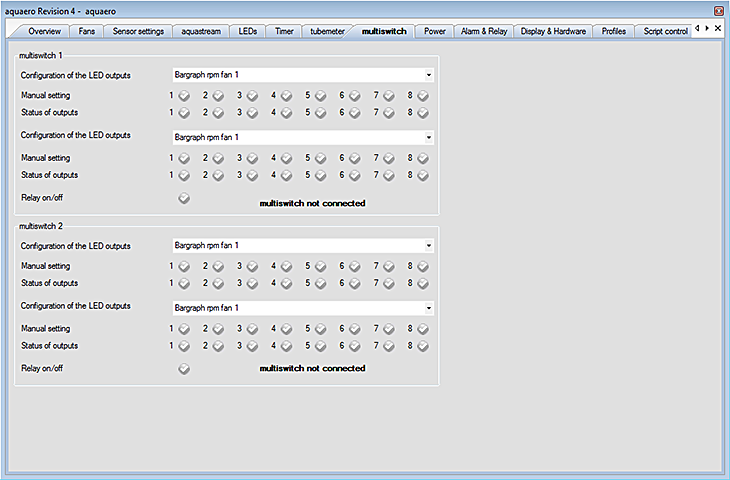

Далее идет раздел, который посвящен Multiswitch – 8-ми канальному реле. А подключить их одновременно можно целых две штуки.





Наибольший интерес представляет пункт Configuration of the LED outputs. В выпадающем списке можно выбрать:

No bargraph – ничего не происходит, каналы мы включаем и выключаем вручную.

Bargraph rpm fan – можно выбрать любой канал вентилятора, при этом в зависимости от его оборотов будет гореть определенное количество светодиодов. Если вентилятор не крутится, то все светодиоды выключены, а если, например, вентилятор крутиться на 50% скорости, то будут гореть 4 светодиода.

Bargraph percent fan – аналогично предыдущему режиму, только зависимость уже от подаваемой мощности. Т.к. мощность изменяется более быстро, нежели обороты, то намного нагляднее применять именно первый вариант.

Bargraph temperature – можно выбрать любую термопару, при этом температура будет отображаться в виде шкалы из светодиодов. Подозреваю, что за минимум принимается минимальное (стартовое для вентилятора) значение температуры, а за максимум – либо температуру, при которой вентилятор выходит на полную мощность, либо температуру, при которой срабатывает предупреждение.

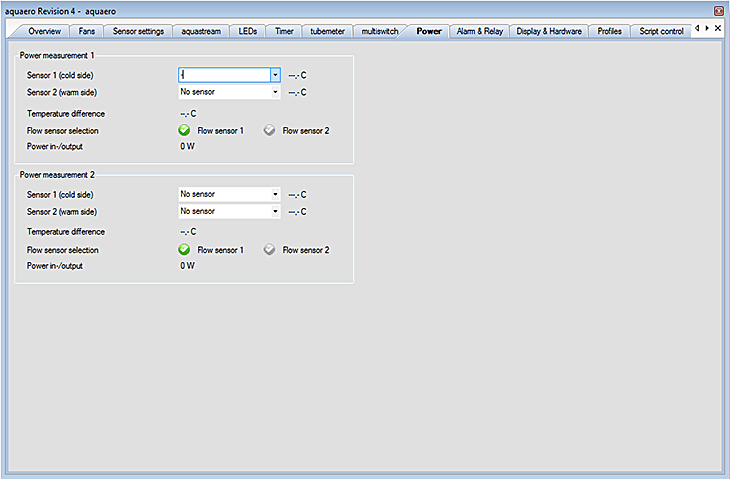

Идем дальше. Следующим раздел предлагает нам возможность рассчитать количество тепловой энергии, которую рассеял контур на каком либо участке.





Для этого необходимо, чтобы в системе было установлено минимум 2 датчика температуры воды.

Sensor 1 (cold side) – датчик, который показывает наименьшую температуру. Например, перед радиатором.

Sensor2 (warm side) – датчик, который показывает более высокую температуру. Например, после радиатора.

Далее мы выбираем датчик потока и можем наблюдать теоретическую тепловую энергию, которую рассеивает радиатор. Но не все так радужно, верно?

Рассчитать какое-то абсолютное значение рассеиваемой тепловой энергии, полагаясь только на разность температур и поток воды попросту невозможно. Мы знаем удельную теплоемкость воды – около 4200 Дж/кг*К. Таким образом, чтобы нагреть 1 кг (или 1 литр) воды на 1 градус, необходимо затратить 4200 Дж. Вопросы: мы знаем количество жидкости в контуре? Мы знаем количество жидкости между первым и вторым термодатчиком? Мы знаем количество жидкости в радиаторе? А теперь самый главный вопрос: если расход воды увеличится вдвое, то и радиатор рассеет в два раза больше тепла? Надеюсь, все догадались, что на все вопросы ответ «нет». Хотя специалисты из Aquacomputer считают, что Тепловая энергия = удельная теплоемкость * поток жидкости * дельту температур. Таким образом, если поток воды возрастет в 2 раза, то и тепловая энергия, которую якобы рассеивает радиатор, так же возрастет в 2 раза. Если считать эту мощность в Дж/с и она проходит через что-то, то да. Но как можно ее связать с рассеиваемой мощностью? Немцы вешают лапшу народу на уши и не стесняются. У нас замкнутый контур, в котором повышение расхода жидкости совсем не пропорционально рассеиваемой радиатором тепловой энергии.

На тот случай, если я все еще не убедил, посчитаем формулу по единицам измерения, приравняв 1 кг воды к 1 литру.
Дж/л*К * л/ч * К = (Дж*л*К)/(л*К*ч) = Дж/ч. Получается какое-то количество энергии в час. Причем совсем не рассеиваемой и вообще абстрактной.

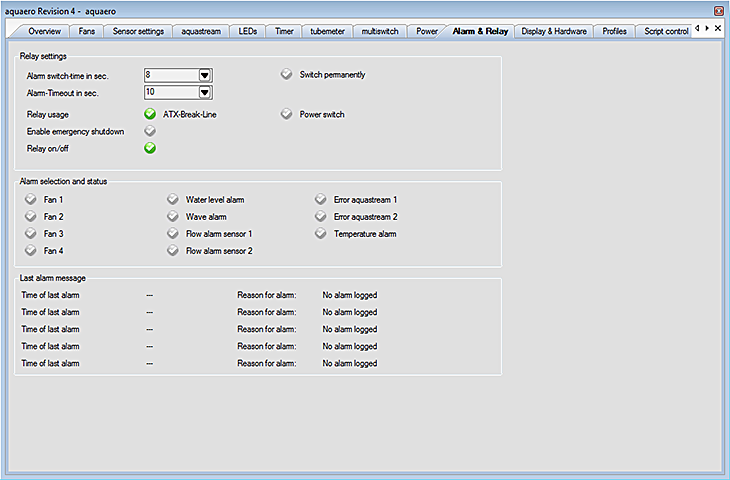

Далее у нас раздел, отвечающий за предупреждения и аварийное выключение.





Можно задать выключение как посредством выключения БП, так и эмуляцией нажатия кнопки Power SW, а также задать задержки перед выключением. Производить выключение можно основываясь на любой канал вентиляторов, уровень жидкости, датчики потока, помпы или температурный датчик. Кроме того, Aquasuite показывает 5 последних случаев срабатывания предупреждения.

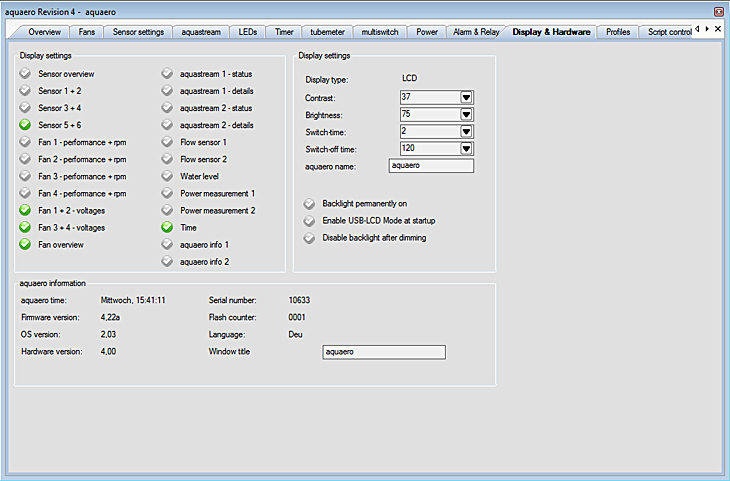

На очереди у нас раздел, который затрагивает непосредственно сам Aquaero, а если точнее, то настройку отображения информации на дисплее.





Галочками можно пометить информацию, которую следует выводить на дисплей. Очень полезно, т.к. список выходит довольно внушительный, дисплей отображается всего 2 строки, да и половина информации зачастую не нужна. Здесь же можно настроить яркость и контрастность дисплея, время переключения между различными разделами с информацией (она меняется автоматически по кругу), а также время выключения подсветки, ее же можно сделать вовсе не отключаемой. Помимо настройки подсветки, присутствует возможность активации режима USB-LCD при старте системы. Кстати, для Aquaero можно задать произвольное имя.

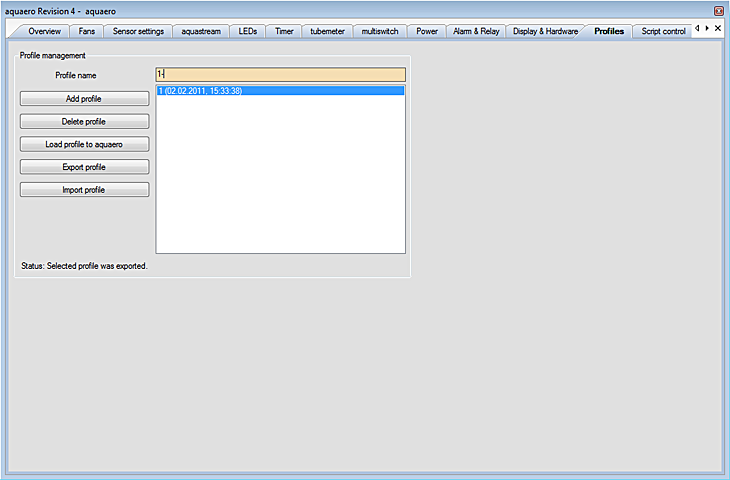

Было бы верхом несправедливости, что обладая таким богатым функционалом, устройство не поддерживало бы профили. В Aquasuite можно сохранить любое количество профилей, а вот в памяти Aquaero умещаются всего два.





Помимо возможности добавить текущий профиль в список или удалить его, можно тут же загрузить его в Aquaero. А чтобы использовать необходимый набор настроек на другом компьютере, предусмотрена возможность экспорта и импорта профилей.

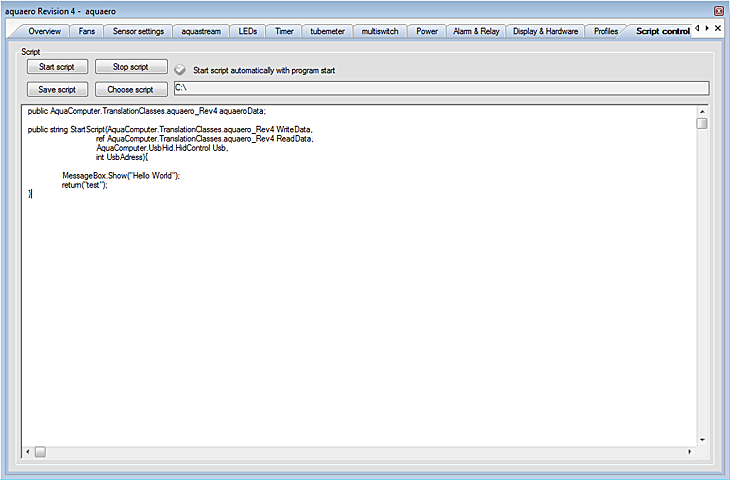

Кто бы мог подумать, но Aquasuite оснащен поддержкой скриптов.





Поддержка скриптов открывает новые возможности использования устройства. Например, можно написать скрипт, который при превышении какой-либо температуры заданного значения сгенерирует всплывающее окно с необходимой информацией. С другой стороны, удобно это лишь в том случае, если что-то проверяется или тестируется, либо при работе, когда можно прервать процесс. В играх же подобные всплывающие окна могут лишь только мешать. Тем не менее, возможности только этим не ограничиваются.

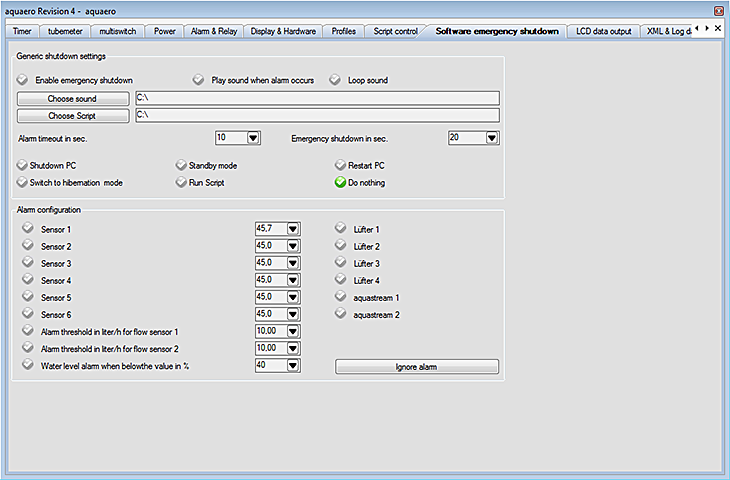

А если вы думали, что Aquasuite при необходимости может выключить компьютер только «железным» путем, то вы заблуждаетесь.





Можно настроить индивидуальный порог для любой термопары, датчика потока, вентилятора, помпы и уровня жидкости. Выбрать любой звуковой сигнал в формате .wav, проигрывать его бесконечно. А в качестве действия можно выбрать 5 вариантов: выключить компьютер, перевести в режим ожидания, перезагрузить, перевести в режим гибернации или запустить любой выбранный скрипт. Более того, можно установить задержку, после которой сработает предупреждение. Предусмотрено это на тот случай, чтобы не происходило ложных скачков в том случае, если, например, температура иногда на пару секунд превышает опасный порог, но никакие действия со стороны Aquasuite в этом случае не нужны. Отдельно задается задержка между срабатыванием предупреждения и выключением компьютера.

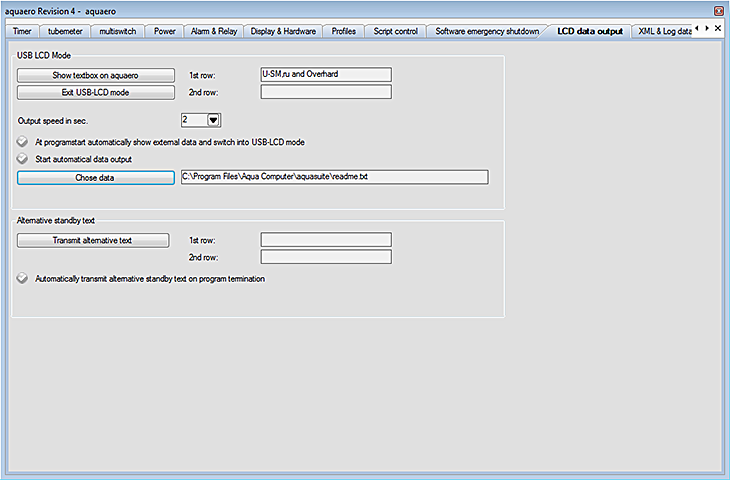

Далее у нас следует не менее интересный раздел, при помощи которого можно выводить различную информацию на дисплей посредством режима USB-LCD.





Можно вывести 2 строчки латинского текста по 20 символов в каждой. Помимо этого можно выбрать любой файл в формате .txt, из которого информация будет воспроизводиться на дисплее, а так же задать с какой скоростью будут «пролистываться» строчки. Предусмотрена возможность выводить произвольный текст и в режиме ожидания. В целом, практической пользы от всего этого немного.

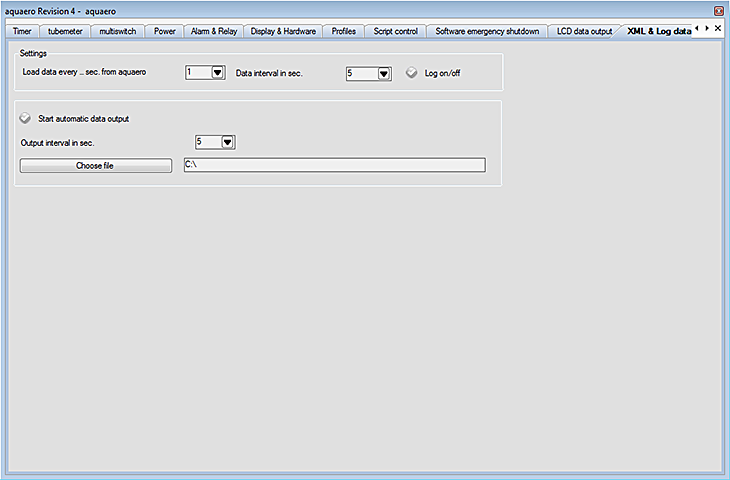

Хотите - верьте, хотите - нет, но мы подошли к последнему разделу. Странно, что запись всех важных данных в файл (проще говоря – запись логов) закинули в самый конец.





Да и настроек у такой полезной функции не так много: можно выбрать интервалы, с которым принимаются данные из Aquaero и записываются в файл, да подходящую директорию под .xml файл.

Тест и итоги



Фуф, вот мы и разобрались с основным функционалом Aquasuite. И тут настала пора сказать ужасную вещь – Aquaero прожил у меня пару дней в щадящем режиме и умер. За эти пару дней он был включен от силы 2-3 часа, не более. Погуглив я пришел к выводу, что проблема носит далеко не единичный характер и в некоторых случаях удается оживить устройство полным сбросом (удержание кнопки Set при включении на 10 секунд), но в моем случае сброс оказался бессилен. Впрочем, скриншоты Aquasuite снять я успел, равно как и успел оценить работу самого Aquaero и произвести замеры. Тем не менее, подобные проблемы напрямую могут быть связаны с частым включением-выключением Aquaero (а все реобасы тестировались в подобном режиме и не один день). Но как же тогда он собрался выключать компьютер? Ценой собственной жизни?

Впрочем, я бы хотел сказать, что не будем о грустном, но придется несколько продолжить. Посмотрим на выдаваемое напряжение без нагрузки и с максимальной нагрузкой в 10 Вт.





Увы, но напряжение довольно сильно проседает. Да, есть уже готовые панели с установленным Powerbooster и модифицированным 1-ым каналом вентиляторов, который поддерживает до 25 Вт, но сдается мне, что при подключении, например, D5 напряжение и там просядет до 9,5 В. Для вентиляторов Aquaero подойдет, но помпы подключать лучше либо через Poweradjust, либо фирменные Aquastream XT.

По понятным причинам, скорее всего не будет и видеообзора, т.к. я успел снять видео только ПО. А оно настолько насыщенно, что в разы удобнее передать функционал именно в виде статьи с иллюстрациями, а не видео. Впрочем, вероятность появления видеообзора я не исключаю.

На этой ноте мы подходим к выявлению плюсов, минусов и итогам.

Плюсы:

• Функционала связки Aquaero + Aquasuite хватит на любые случаи жизни. И если с Koolance я шутил про отправку смс, то при помощи скриптов в Aquasuite вполне реально реализовать такое.
• Вентиляторами можно управлять как душе угодно, наличие гистерезиса, до двух термопар на канал, калибровка термопар и т.д.
• Возможность подключить кучу различных устройств: реле, помпы, датчики потока, датчики уровня воды и т.д.

Минусы:

• Надежность вызывает большие подозрения, а отдавший концы тестовый образец – тому подтверждение.
• Малая выходная мощность и приличные просадки напряжения.
• Цена. Цена на сам Aquaero, цена на Poweradjust к нему, датчик потока и т.д. В сумме может выйти сумма долларов в 300-400.
• ПО не идеально в плане стабильности, но с учетом такого функционала – простительно.
• Почему нельзя использовать датчики температуры процессора, видеокарты и т.д.? Ведь это намного точнее, чем термопары.

Таким образом, Aquaero замахнулся на идеальную систему управления СВО и всем компьютером, но вышло не очень. Что самое обидное – проблемы в первую очередь именно в железной части устройства, с ПО все вышло довольно хорошо. Цены на Aquaero 4.0 и Koolance TMS-200 сравнимы. Первый может обеспечить массу различных настроек и возможностей, а второй – управление СВО по принципу «настроил и забыл». Лично мне ближе второй вариант, но хочется и рыбку съесть, и чтобы Aquaero работал долго. Надеюсь, что пятая версия будет еще ближе к идеалу в плане софта, при этом серьезно подтянули железо. Лично я себе закажу при возможности, пусть даже версию без дисплея. А пока – TMS-200.





Автор выражает благодарность фирме Overhard за предоставленный девайс Aquaero 4.0. Отдельное спасибо Михаилу и Алексею.
