Обзор Aquaero 4.0

E-mail Печать
Оглавление
Обзор Aquaero 4.0
ПО. Управление вентиляторами
ПО. Прочие функции
Тест и итоги

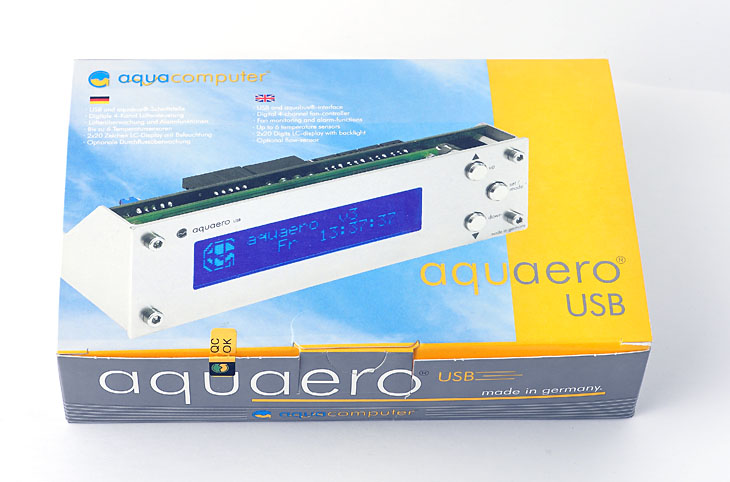

Aquaero 4.0Встречи с Aquaero я ждал долго: сначала пяток обычных реобасов (хотя тот же Lamptron Touch обычным назвать сложно), потом умный Koolance TMS-200 и настало время проверить в деле устройство от Aquacomputer. Поставляется устройство в очень стильной коробке, которая выполнена в серо-желтых тонах, что недвусмысленно намекает на связь с уникальными помпами Aquastream XT.











Aquaero 4.0

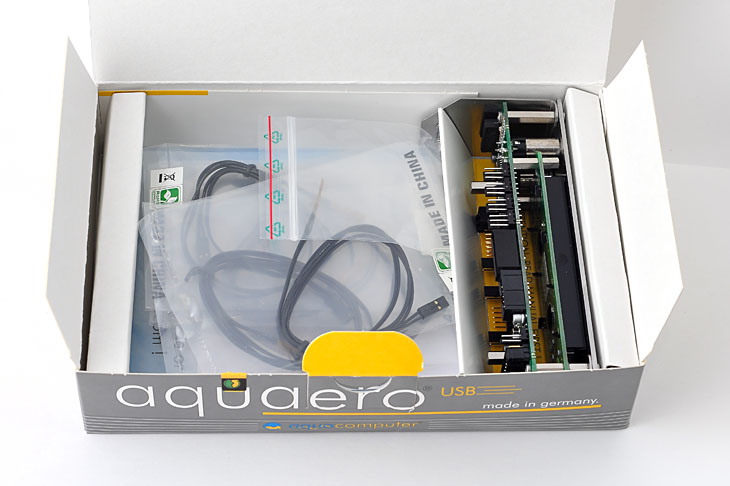

Всего пару дней назад я удивлялся высокому качеству продукта от Koolance, но сейчас же я удивляюсь еще больше, причем только открыв коробку.



Aquaero 4.0



Абсолютно все находится в запаянных пакетиках, а сам Aquaero лежит между подушками из плотного картона. Воистину Made in Germany.



Aquaero 4.0

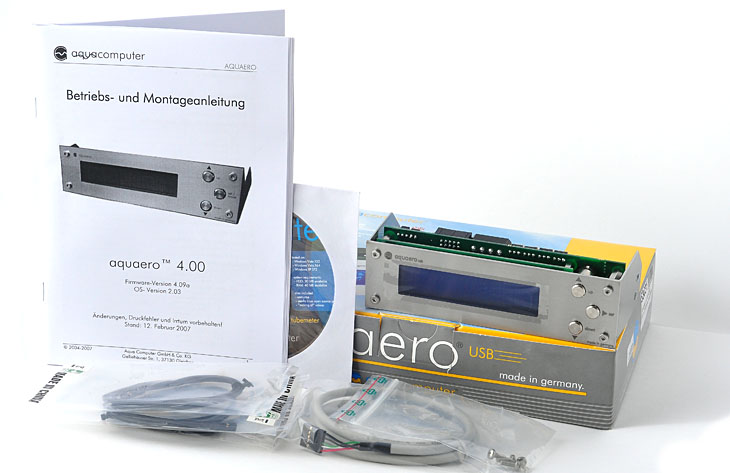

А вот комплект поставки удивляет значительно меньше, чем оный у TMS-200. В коробке можно обнаружить:

  • Aquaero 4.0 USB Fan-controller
  • 4 высококачественные термопары
  • USB кабель для внутреннего подключения, длина 90 см
  • 4 длинных винта для установки в 5,25”
  • Инструкция на немецком языке



Нет ни удлинителя питания, ни каких-либо удлинителей для вентиляторов. Более того, странно, что производитель пожалел термопар: устройство поддерживает до 6 термопар, а в комплекте только 4. Кстати, вспоминая историю про нестандартность термопар от Koolance, мне стало сразу же интересно как обстоят дела у немецкого производителя. Заглянув в инструкцию, я обнаружил там упоминание о том, что необходимо использовать только родные термопары. Рядом было указано сопротивление в 10 кОм, именно такое же и у самых обычных в комплекте других реобасов при температуре около 24-25 °С. На проверку термопары от Aquacomputer оказались точно такими же: при равных температурах сопротивление совпадает с оным у других термопар, да и при использовании последних Aquaero показывал достаточно правдивые значения температуры. Таким образом, можно использовать практически любые термопары, более того, каждую из них можно индивидуальным образом откалибровать, но об этом несколько позже.



Позже, заглянув еще раз в инструкцию, заметил аббревиатуру NTC, которая явно означала какой-то стандарт. Перелопатив различную документацию, были найдены различные графики с характеристиками разных типов термопар. Так вот, за точку отсчета всегда принимается температура в 25 °С, т.е. мои измерения как для обычных, так и для термопар Koolance были проведены именно в таких условиях. Но что странно – кривые на графиках пересекались ровно в точке 25 °С, т.е. при этой температуре многие типы термопар имеют одинаковое сопротивление, которое начинает различаться при нагреве или охлаждении. Почему странно? Да потому, что термопары Koolance при 25 °С имели сопротивление в 50 кОм, т.е. в 5 раз больше стандарта.





Посмотрим же на само устройство:

Aquaero 4.0



Панель из толстого полированного алюминия выглядит очень качественно, а пальцы на ней практически не оставляют каких-либо следов. Справа от дисплея расположены 3 кнопки: вверх, вниз и вперед. Кнопки имеют довольно большой ход и нажимаются с негромким, но отчетливым щелчком.



Aquaero 4.0

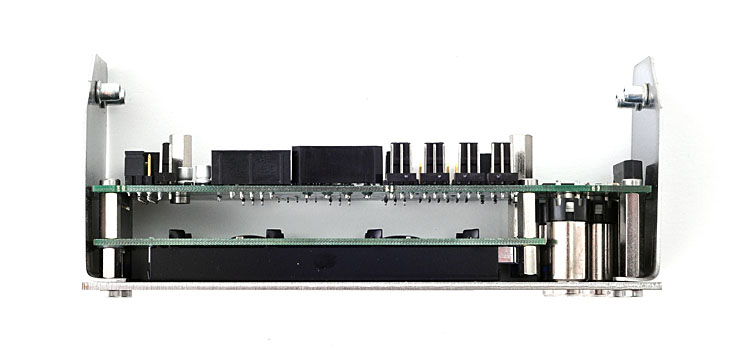

А теперь перейдем к задней части и рассмотрим многочисленные разъемы:



Aquaero 4.0



Думаю, что стоит дать пояснение по каждому из разъемов, начнем с вентиляторов и будем двигаться по часовой стрелке.



Разъемы для вентиляторов, их 4 штуки, подключать можно как 3-pin, так и 2-pin вентиляторы (об этом мы поговорим попозже). Кроме того, на четвертый канал можно подключить второй датчик потока, а потом активировать его в меню. В технических характеристиках, которые можно найти в инструкции, заявляется максимальная нагрузка 5 Вт на канал.



Разъем питания типа molex. Ничего необычного, но удлинителя в комплекте нет, а жаль.



Разъем для подключения двух помп Aquastream XT, при этом управление помпами ложиться на плечи Aquaero – либо через меню устройства, либо через ПО. Разумеется, что к помпе должно быть подключено дополнительное питание, т.к. это разъем – аналог обычного внутреннего USB.



Разъем для Standby питания. Дело в том, что Aquaero может работать и при выключенном компьютере, чтобы, например, включать и выключать его по расписанию. За переключение типа питания отвечает перемычка. Однако, мне не понятно, почему же производитель не сделал автопереключение, ведь в случае Standby питания значительная часть функционала Aquaero теряется.



Expansion. Я специально не стал переводить на русский, т.к. в 1-2 слово довольно сложно раскрыть смысл. А подключать к этому разъему можно, например, Multiswitch.



Aquabus - можно подключить датчик уровня, который показывает уровень воды как в миллиметрах, так и в процентах. Для подключения необходим переходник. Сюда же можно подключить и другие устройства Aquacomputer – Poweradjust, например.



Разъем для подключения Aquaero к материнской плате.



Разъем для подключения основного датчика потока. Можно использовать и не только фирменный, т.к. через ПО можно его откалибровать.



Разъем для подключения двух светодиодов или одного двойного. В Aquaero уже предусмотрено сопротивление на этом разъеме, таким образом, можно подключать многие светодиоды напрямую.



6 термопар, 4 из которых есть в комплекте.



Реле. С помощью него можно включать и выключать, например, блок питания. Для этого необходимо установить разъем реле в разрыв провода PS-ON блока питания, обычно он зеленый.



Про Aquaero можно говорить часами, но нас же в первую очередь устройство интересует с точки зрения управления вентиляторами и компьютерам, постараемся основное внимание уделить именно этой части функционала устройства.



Для начала стоит посмотреть на заявленные технические характеристики:

  • Дисплей: 2х20 символов, белый/синий
  • Управление: 3 механические кнопки
  • Процессор: 8-битный, 6 МГц
  • Интерфейс: USB 1.1
  • Количество каналов: 4
  • Максимальная нагрузка на канал: 0,8 А или 10 Вт
  • Диапазон изменения напряжения: 0-12 В
  • Количество уровней(градаций): 256 шагов
  • Радиатор: Возможно установить, покупается отдельно
  • Количество датчиков температуры: 6 термопар
  • Дополнительные датчики: 2 помпы Aquastream
  • Диапазон измерений: 0-100 °С
  • Шаг измерения: 0,1 °С
  • Подключение светодиодов: да, двух цветов
  • Таймеров: 2
  • Функциональность таймера: реле, возможность настройки на каждый день недели
  • Количество профилей: 2
  • Язык: один, немецкий



В инструкции в самом конце всего пара строчек по поводу технических характеристик. Более того, там указывается максимальная мощность на канал в 5 Вт. Наиболее полная информация была обнаружена на одном из официальных слайдов по презентации устройства, именно оттуда были взяты вышеуказанные характеристики.



На Aquaero можно устанавливать дополнительный радиатор, он носит название Powerbooster и увеличивает максимальную мощность канала с 10 до 15 ватт. Более того, можно найти инструкцию, в которой рассказывается о том, как впаять 2 дополнительных резистора и тогда первый канал будет поддерживать нагрузку до 25 ватт. Проводить подобные модификации у меня особого желания не было, да и без приличной паяльной станции выполнить такую ювелирную работу очень сложно.



Можно подключить и Poweradjust – он поддерживает 2 канала по 24 Вт каждый. Этого хватит либо для двух Laing D5, либо для одной помпы и десятка, а то и больше вентиляторов.



В целом, у нас получается некий конструктор, который позволяет купить Aquaero и уже к нему докупать необходимые нам модули. Более того, эти модули могут работать как независимо от Aquaero, так и подключаться к нему.



Пора включать устройство.



Aquaero 4.0



При включении происходит загрузка встроенной ОС, затем же на дисплее начинает отображаться всевозможная информация. Интервал между сменой данных можно задать, равно как и множество других параметров отображения. Т.к. меню на немецком (непродолжительные поиски английской версии прошивки успехом не увенчались, да и меню Aquaero полностью повторяет оное у отдельного ПО под Windows, вот только последнее намного нагляднее), то основное внимание я уделю именно отдельному ПО, благо оно полностью повторяет функционал меню Aquaero, а в некоторых случаях и превосходит его.
