Превращаем Radeon HD 6950 в HD 6970 - безопасная перепрошивка

E-mail Печать

Шикарный подарок сделали жителям нашей планеты камрады с TechPowerUp, поделились результатами своих экспериментов (забегая вперёд скажу - весьма успешных) по перепрошивке Radeon HD 6950 в HD6970.

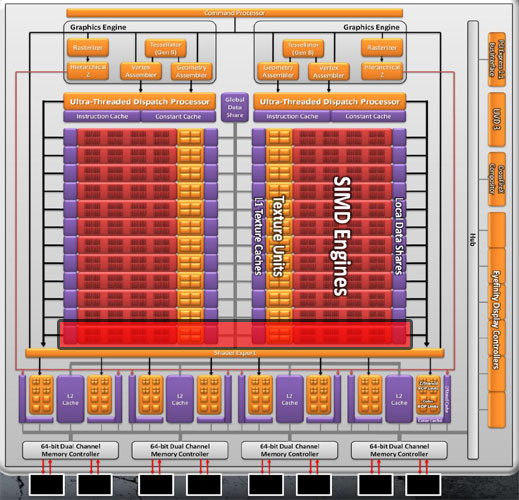

Сначала по слайду нужно понять, чем отличается ядро 6950 от более быстрого/производительного 6970:



Превращаем Radeon HD 6950 в HD 6970 - безопасная перепрошивка



Красным помечены потоковые процессоры (шейдерные блоки), что недоступны в 6950. Обычно, подобная блокировка осуществляется на аппаратном уровне, но в данном случае всё решает BIOS. Стоит прошить его определённую версию, как 6950 становится старшей карточкой. А так как все поставляемые Radeon'ы 6950/6970, на настоящий момент, являются копией референсных образцов от AMD, то этой процедуре (теоретически) могут быть подвержены любые карточки от любых вендоров. Здорово? Не то слово!

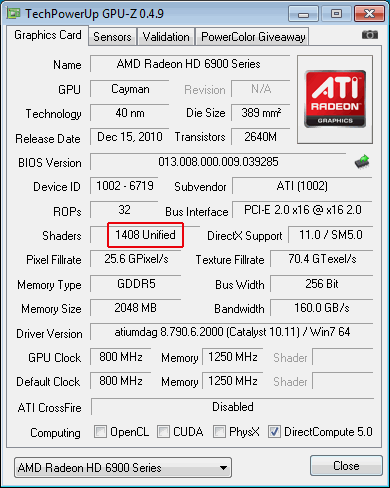

На двух слайдах с GPU-Z, что Вы можете видеть чуть ниже, красная линия подчёркивает различия между самыми мощными одночиповыми видеокартами AMD на сегодняшний день:



Превращаем Radeon HD 6950 в HD 6970 - безопасная перепрошивка Превращаем Radeon HD 6950 в HD 6970 - безопасная перепрошивка



























































Ниже будет описан пошаговый метод перепрошивки BIOS'а видеокарты HD 6950 из под Windows (что стало вполне безопасным из-за наличия у карточки двойного BIOS'а):



  1. Для начала нужно скачать ATI Winflash (зеркала: 1,2,3,4,5).
  2. После нужно скачать BIOS карточки HD 6970. Конкретно тут используется Сапфировский БИОС (зеркала: 1,2,3,4,5).
  3. Убедитесь, что переключатель BIOS на карточке находится в положении 1 (если непонятно, что да как, ниже по тексту есть картинка с пояснением).
  4. Запустите ATI Winflash, кликните Save, чтобы сохранить свой BIOS, мало ли пригодится на случай непредвиденных обстоятельств.
  5. Загрузите в ATI Windlash БИОС от HD 6970 путём нажатия Load Image (укажите путь до БИОС'а).
  6. Позвольте процессу прошивки завершиться и по его окончанию перезагрузите ПК.
  7. Проверьте количество потоковых процессоров, используя GPU-Z, их должно стать 1536. Используйте именно эту версию GPU-Z, т.к. обычная 0.4.9 не показывает корректное количество потоковых процессоров (говорит, мол у Вас 1600, что неверно).
  8. Проверьте стабильность видеокарты в различных приложениях (стоит погонять синтетические тесты и игры).





Если в процессе прошивки возникнет гемморой в виде несовпадения ID карточки или невозможности стирания ROM, придётся совершить прошивку из под DOS (или командной строки Windows). Нужно будет запустить atiwinflash с параметрами -unlockrom 0 -f -p 0 bios.bin (где вместо значения bios.bin должен быть прописан полный путь до bios'а HD 6970, что Вы скачали в пункте 1. Пример -unlockrom 0 -f -p 0 c:\6970_bios.bin - если BIOS назван 6970_bios.bin и лежит в корне диска C:\ ).

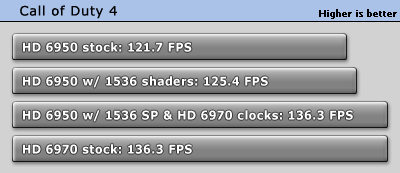

Вот какие результаты были получены у заморских коллег при тестировании разлоченной/перепрошитой карточки:



Превращаем Radeon HD 6950 в HD 6970 - безопасная перепрошивка



В графике выше всего четыре столбика:

  1. 6950 в стоковом режиме со своим BIOS'ом
  2. 6950 в стоковом режиме с прошитым BIOS'ом от 6970
  3. 6950 в разгоне до частот 6970 с его же BIOS
  4. 6970 в стоковом режиме



Как видно, производительность равная и там и там (если сравнивать 3 и 4 столбики). Круто, что сказать?







А что делать, если что-то пошло не так?

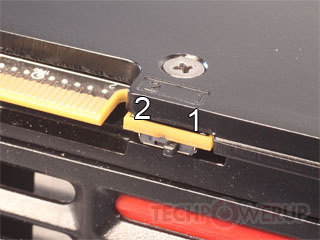

Представьте ситуацию, что Вы прошили карточку новым БИОС'ом, а работать она, вдруг, отказывается? Дело плёвое, достаточно переключить ползунок BIOS'а в положение 2 и прошить свой собственный BIOS, который в пункте 4 инструкции мы сохранили на всякий случай.


Превращаем Radeon HD 6950 в HD 6970 - безопасная перепрошивка





Вот подробный план действий:



  1. Переключатель зафиксировать в положении 2 (картинка выше) и перезагрузить ПК. В таком режиме работы карточка обязательно будет работать как и должна.
  2. Выйти в режим командной строки Windows/DOS и приготовить всё необходимое для прошивки карты.
  3. Выставить переключатель BIOS карточки в положение 1.
  4. Прошить карточку своим же старым BIOS'ом.
  5. Перезагрузиться. Дело сделано, молодцы.





Хорошая штука этот двойной BIOS, да?





Вот результаты перепрошивки различных карточек 6950 в 6970 по состоянию на сегодняшнее число:



Производитель Протестировано карточек Подверглись перепрошивке и работали корректно Перепрошились, но работали некорректно Вообще не работали после перепрошивки
AMD 1 1 0 0
HIS 3 3 0 0
ASUS 1 1 0 0
PowerColor 1 1 0 0







Обновление от W1zzard'а - всё необходимое для перепрошивки плюс BAT-файлы (чтобы не париться с командной строкой) в одном паке, забираем:



Прямая ссылка!

Deposit Files




Пароль (password) легко угадать - www.u-sm.ru , он также присутствует в названии архива.







Автор оригинальной статьи - W1zzard, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом материала с сайта techPowerUP, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы замеите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
