Не прошло и двух дней после анонса этой видеокарты, как вот он - готовый обзор. И как это часто бывает, заслуга в этом принадлежит бессменному труженику с Guru3D, Гилберту. Я постараюсь, как всегда, наиболее доступным образом пересказать его статью, не оставляя без внимания наиболее важные детали. Встречаем видеокарту GeForce GTX 480 Anarchy от европейского подразделения Galaxy - компании KFA2, специализирующейся на нереференсных видеокартах с таким же охлаждением и обязательным заводским разгоном.
KFA2 можно сравнить с небезызвестной TGT, занимающейся тем же самым (но для компании Point of View), правда охлаждение их карточек в большинстве случаев референсное. Думаю, что Вы читали обзоры их видеокарт, благо у меня на сайте не мало оных.
KFA2 GeForce GTX 480 LTD OC Anarchy оснащён прекрасно зарекомендовавшей себя системой охлаждения от Arctic и поставляется с заводским разгоном до 760/1520/3800МГц (ядро/шейдеры/память). Гилберт поспешил поделиться с нами информацией о разгоне с повышением напряжения на ядре, но я решил, что эту информацию приберечь на потом.

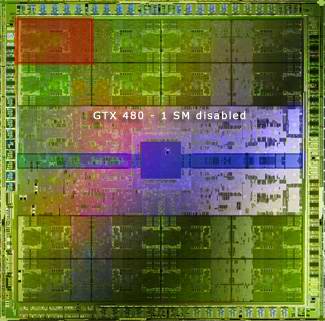

Я не буду рассказывать про разницу между GTX470 и 480, уверен что Вы в курсе. А вот краткую табличку с характеристиками обеих карт и обозреваемой версии от KFA2 стоит посмотреть:
| Видеокарта | GeForce GTX 470 | GeForce GTX 480 | KFA2 GTX 480 Anarchy |
| Тех.процесс изготовления | 40нм | 40нм | 40нм |
| Шейдерные процессоры | 448 | 480 | 480 |
| Потоковые мультипроцессоры | 14 | 15 | 15 |
| Текстурные юниты | 56 | 60 | 60 |
| ROPы | 40 | 48 | 48 |
| Частота ядра | 607 МГц | 700 МГц | 760 МГц |
| Частота шейдеров | 1215 МГц | 1401 МГц | 1520 МГц |
| Скорость видеопамяти | 837 МГц / 3348 МГц | 924 МГц / 3696 МГц | 950 МГц / 3800 МГц |
| Количество видеопамяти | 1280 МБ | 1536 МБ | 1536 МБ |
| Интерфейс памяти | 320-бит | 384-бит | 384-бит |
| Пропускная способность памяти | 134 ГБ/с | 177 ГБ/с | 192 ГБ/с |
| Коннекторы от БП |
2x6-пин | 1x6-пин, 1x8-пин | 1x6-пин, 1x8-пин |
| Максимальное энергопотребление | 215 ватт | 250 ватт | 275 ватт |
| Рекомендованный блок питания |
550 ватт | 600 ватт | 600 ватт |
| Максимальная рабочая температура GPU |
105 градусов по Цельсию | 105 градусов по Цельсию | 105 градусов по Цельсию |
Тут автор обзора делится своими предположениями касаемо количества текстурных юнитов у пока ещё не анонсированной видеокарты GeForce GTX485. Гилберт считает, что их будет 64, это на 4 больше, чем у GTX480. Со временем мы узнаем, правдиво ли его предположение.
Фотогалерея KFA2 GeForce GTX 480 Anarchy

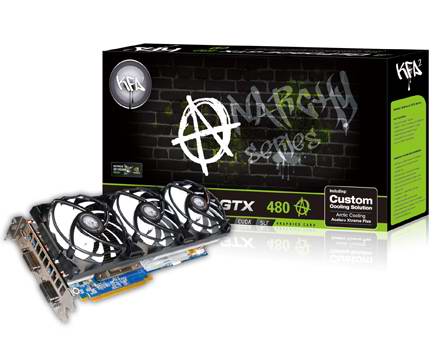

Вот мы и добрались до самой лицеприятной части практически любого обзора. Давайте полюбуемся на внешность новинки, комплект её поставки и упаковку:
За 499 долларов США покупатель получит довольно скромный набор, включающий в себя видеокарту, диски с драйверами и софтом и инструкцию по эксплуатации. Приятной особенностью комплекта стало наличие HDMI кабеля.
Снова Гилберт отдаёт предпочтение чёрному цвету печатной платы и немного разочаровывается в том, что в данном продукте PCB синего цвета.
Автор статьи напоминает о заводском разгоне карточки до 760/1520/3800МГц и даёт понять, что поднятие частоты здорово влияет на общее впечатление от продукта (в лучшую сторону).
Какая забавная линейка, правда? И дюймы и сантиметры, всё на ней. Тут обозреватель говорит о том, что видеовыходы у продукта KFA2 такие же, как и у референсной карты от Nvidia. Автор предупреждает владельцев тесных корпусов - графический адаптер длиной 30 сантиметров, так что перед покупкой неплохо бы убедиться, что он влезет в Ваше шасси.
Впервые вижу бэкплейт у карточки с охлаждением от Arctic. Обычно его функция состоит в том, чтобы не дать печатной плате видеокарты погнуться (затем деформироваться и сломаться) под весом системы охлаждения, плюс она может помогать отводить тепло, что в случае с Fermi, явный плюс.
На фото выше хорошо видны коннекторы БП - 8+6 пин, ревьювер говорит, что для нормального функционирования одной такой видеокарты нужно запастись 600 ваттным блоком питания. KFA2 GeForce GTX 480 Anarchy поддерживает 3-way SLI, но из-за трёхслотовой системы охлаждения (её габаритов), организовать подобный тандем будет сложновато.
Обратите внимание на массивные алюминиевые радиаторы системы охлаждения Arctic Accelero Xtreme Plus, именно благодаря им и слаженной работе трёх 92мм вентиляторов удаётся охладить эту чудовищно горячую видеокарту. Данная СО рассчитана на тепловыделение в 250 ватт, превосходный показатель, нужно отметить.
Гилберт напоминает, что СО состоит из медного основания, контактирующего с крышкой теплораспределителя графического чипа, пяти теплотрубок, пронизывающих два блока алюминиевых рёбер радиатора и трёх тихих и производительных 92мм вентиляторов. Горячий воздух выдувается из системного блока (но, увы - не весь), что выгодно отличает продукт Arctic от большинства других нереференсных систем охлаждения, представленных на рынке. От себя хочу добавить, что этим же свойством не так давно обзавелась третья версия Twin Frozr от MSI.
Как и все другие продукты на базе Fermi, данная видеокарта поддерживает основные "фичи", свойственные линейке GF100/104/106 видеокарт: 3D Vision Surround, CUDA, Nvidia SLI, DX11, Shader Model 5 (конечно, не всё из перечисленного является эксклюзивом 400-й серии графических продуктов Nvidia).
Энергопотребление/температурный режим/уровень шума

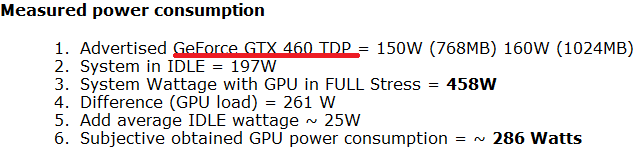

Тут Гилберт так запарился со своим "копи-пастеньем" из одной статьи в другую, что по ошибке вставил данные из статьи про GTX460, вот скриншот на память, если вдруг он на сайте всё это поправит:
Я чуток подправил эти данные и всё стало выглядеть вот таким образом:

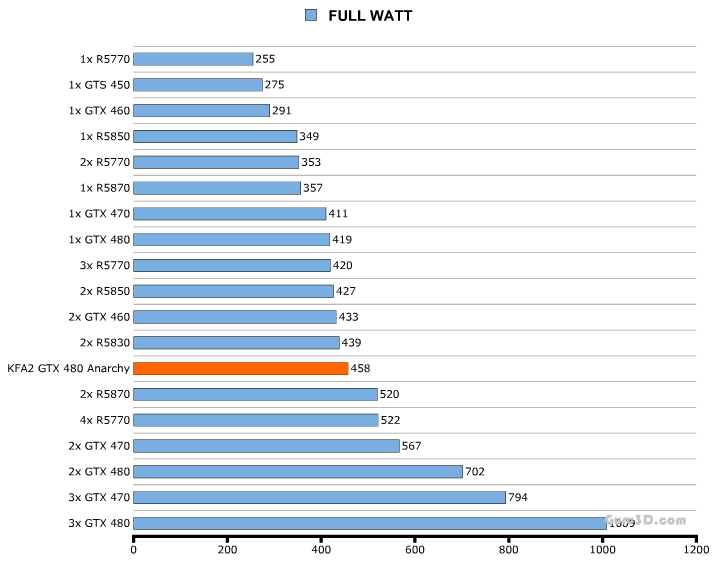

Энергопотребление
1. Заявленное максимальное энергопотребление = 250 ватт
2. Система в режиме простоя потребляет = 197 ватт
3. Система с видеокартой в режиме полной нагрузки кушает = 458 ватт
4. Получившаяся разница = 261 ватт
5. Добавим среднее энергопотребление карты в режиме простоя ~ 25 ватт
6. И получаем энергопотребление в нагрузке = ~ 286 ватт
Блок питания, что можно порекомендовать к этой карте, минимум 600 честных ватт. В режиме SLI - на 250 ватт больше (850+ ватт). А для 4-Way SLI неплохо бы запастись собственной электростанцией
Температурный режим.

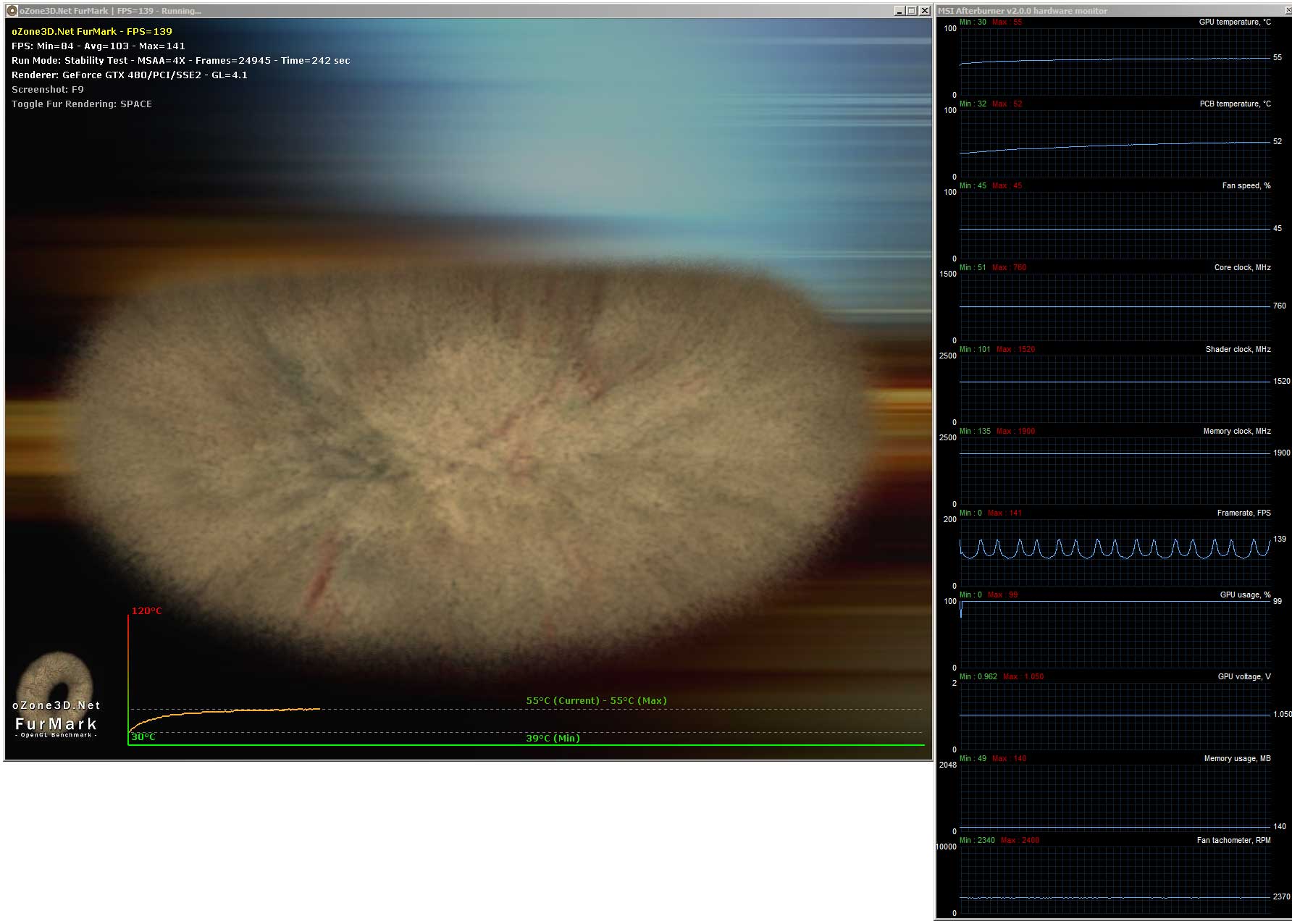

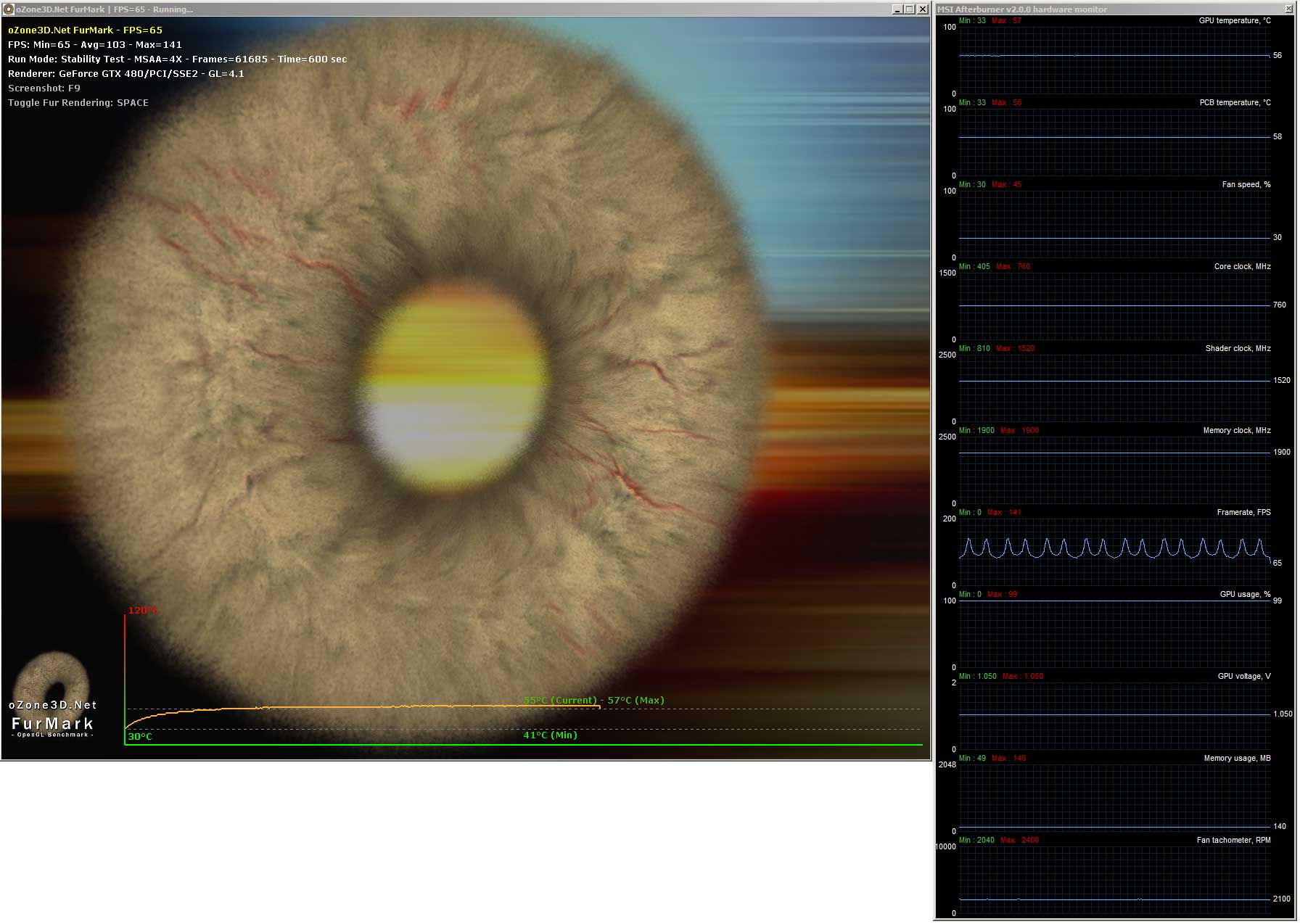

Для начала посмотрим на зависимость температуры видеокарты от установленного количество оборотов у кулера. На первом скриншоте вентиляторы СО видяшки будут вращаться на 45% (это режим по-умолчанию), а на втором - зафиксированные в положении 30%.
Тут и далее - некоторые фотографии кликабельны
Что мы видим? Шум падает довольно заметно, а вот температуры отличаются мало. И это в режиме 100% загрузки видеокарты беспощадным "волосатым бубликом" (Furmark). Великолепный результат, добавить тут нечего.

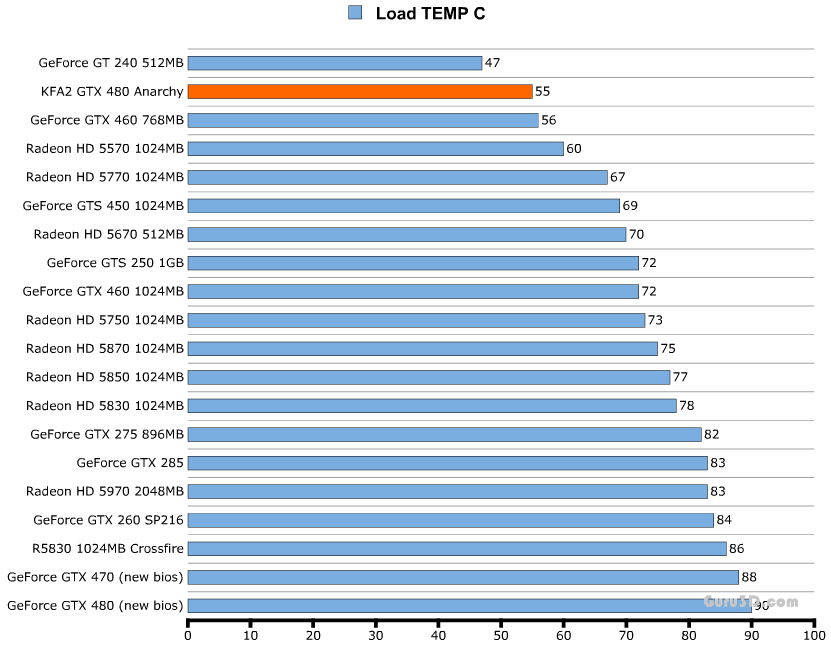

На следующем графике можно сравнить температурные показатели KFA2 GeForce GTX 480 Anarchy с другими видеокартами:
Сложно поверить, что речь идёт о ПЕЧи (тут нет опечатки) 480. Ошеломительный результат, как будто тут повествование о GTS450, браво Arctic! В простое ядро карточки нагревается до 30 градусов по Цельсию. Стоит отметить, что во время замеров, в комнате была температура 21 градус.

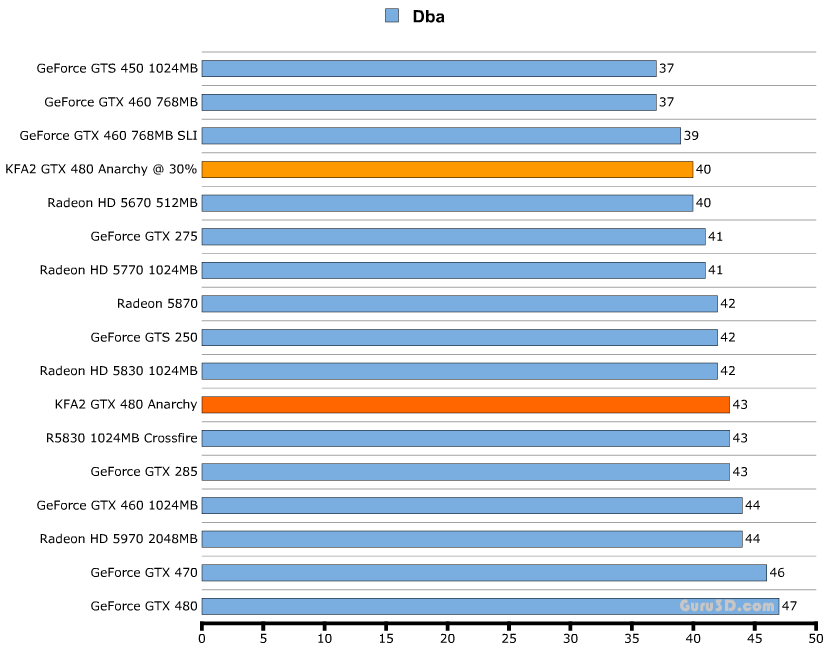

Уровень шума, издаваемый системой охлаждения видеокарты
Замеры производились в двух режимах. Первый - уровень шума, издаваемый СО видяшки с 45% скоростью вращения лопастей вентиляторов, а второй - с 30% скоростью.
Как уже было сказано чуть выше, выигрыш в тишине больше проигрыша в температурах, т.е. имеет смысл использовать карточку с зафиксированной на 30% скоростью вращения вентиляторов. Для этой операции прекрасно подойдёт MSI Afterburner.
Конфигурация тестового стенда и используемые игры
Материнская плата - eVGA X58 Classified
Процессор - Core i7 965 @ 3750 МГц
Видеокарта - KFA2 GeForce GTX 480 Anarchy
Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц
Блок питания - 1200 ватт
Монитор - Dell 3007WFP - разрешение до 2560x1600
Операционная система - Windows 7 х64
DirectX 9/10 End User Runtime
ATI Catalyst 10.8
NVIDIA GeForce 260 Beta
Игры и синтетические тесты:
- Metro 2033
- Battlefield Bad Company 2
- Colin MC Rae Dirt 2
- Far Cry 2
- Call of Duty - Modern Warfare 2
- Crysis WARHEAD
- Anno 1404
- 3DMark Vantage

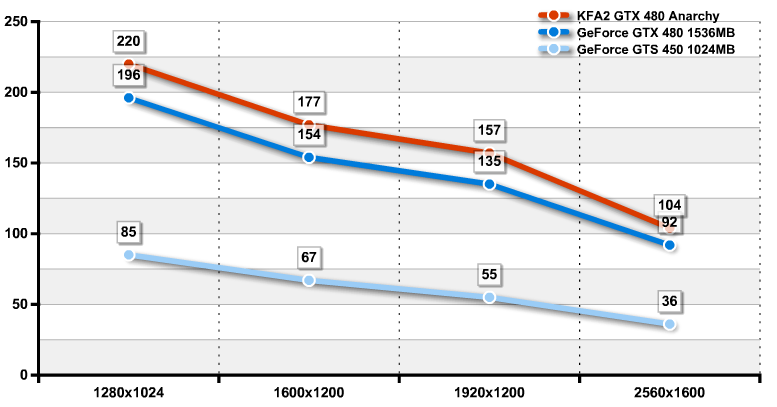

Call of Duty: Modern Warfare 2
Тестирование проводилось на следующих настройках:
- Уровень - Contingency
- 4x Антиалиасинг
- 16x Анизотропная фильтрация
- Все настройки на максимум

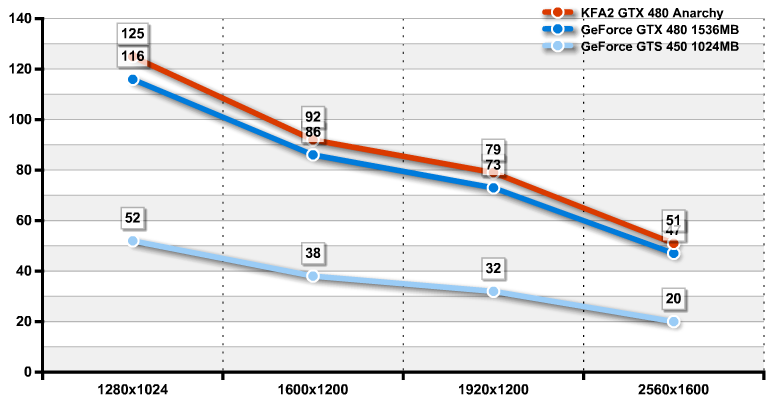

Battlefield Bad Company 2 DX11
|
Тестирование проводилось на следующих настройках:
|
Colin McRae Dirt 2
|
Тестирование проводилось на следующих настройках:
|
Far Cry 2
|
Тестирование проводилось на следующих настройках:
|
Metro 2033
|
Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен. |
Anno 1404 - Dawn of Discovery
|
Тестирование проводилось на следующих настройках:
|

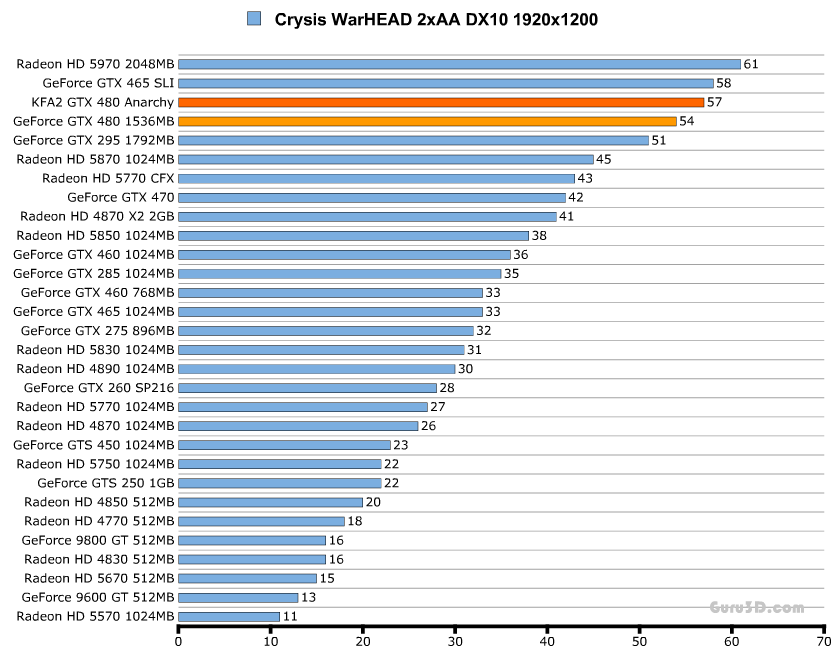

Crysis WARHEAD
|
Тестирование проводилось на следующих настройках:
|

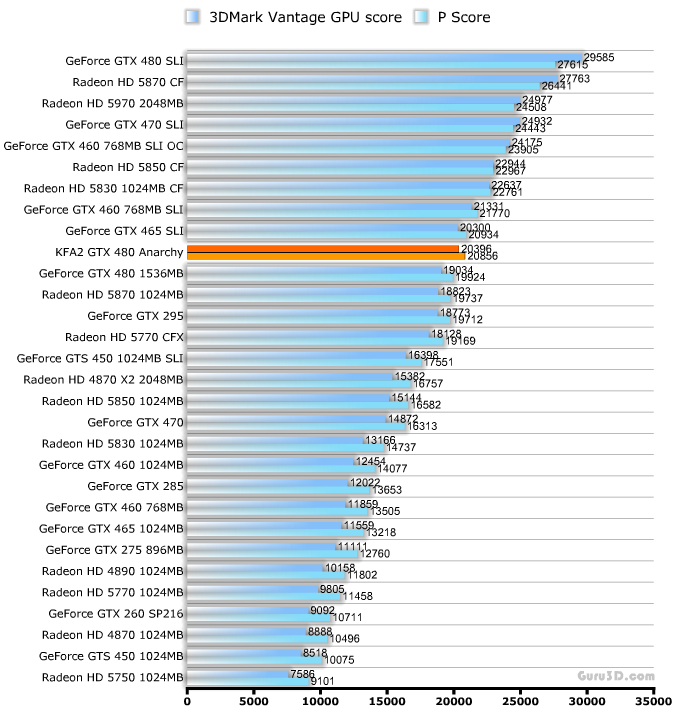

3DMark Vantage (DirectX 10)
Как видно из таблицы - тестирование в Вантаже происходило на пресете Performance.
Результаты разгона видеокарты
Итак, раз уж у видяхи столь замечательная система охлаждения, то просто некрасиво было бы не испытать её на прочность разгоном, что Гилберт и сделал, всё внимание на результаты в таблице ниже:
| Частоты референсной карты GTX480 (в МГц) | Частоты KFA2 GeForce GTX 480 Anarchy (в МГц) | Частоты KFA2 GeForce GTX 480 Anarchy в разгоне (в МГц) |
| Ядро: 700 | 760 | 900 |
| Шейдеры: 1400 | 1520 | 1800 |
| Видеопамять: 3700 | 3800 | 4120 |

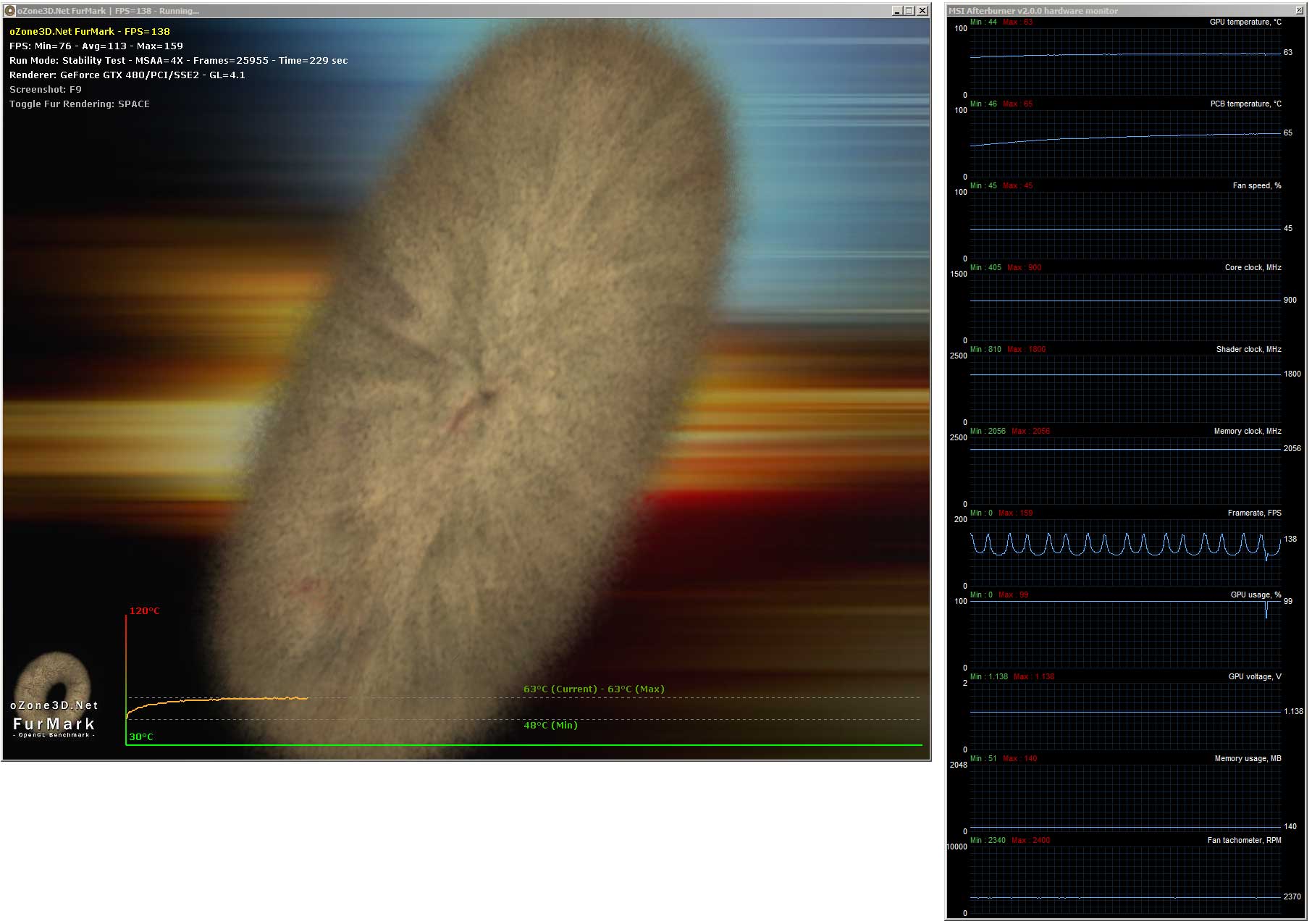

Автор даёт понять, что без поднятия напряжения на ядре видеокарты, вряд ли удастся достичь свыше 850МГц, однако с поднятием оного до 1.138 вольт, покорилась частота в 900МГц, при этом карта была полностью стабильна и выдерживала прогон "волосатым бубликом":

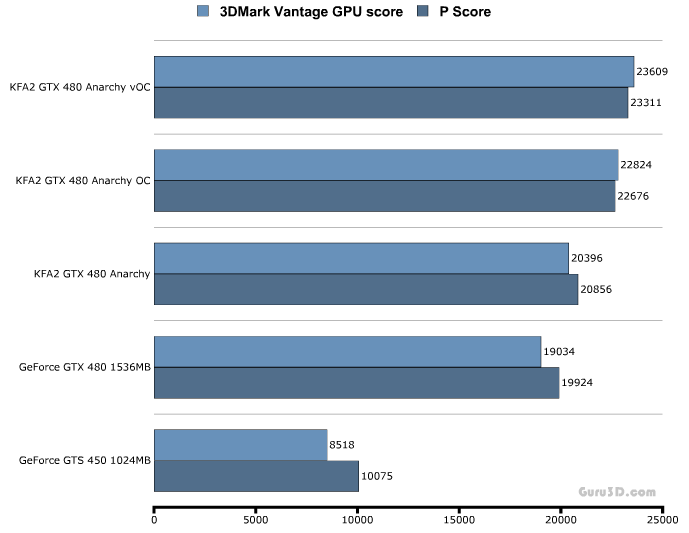

С таким замечательным разгоном, температура ядра составила всего лишь 63 градуса, а уровень шума - 43 децибела. В графике ниже хорошо видно насколько разгон улучшил производительность в 3DMark Vantage:

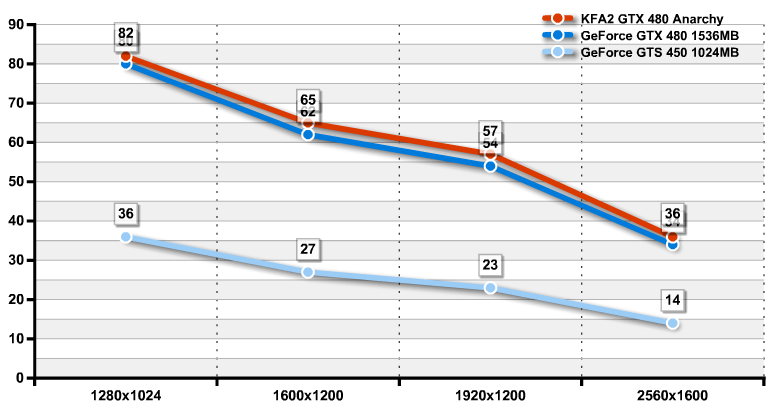

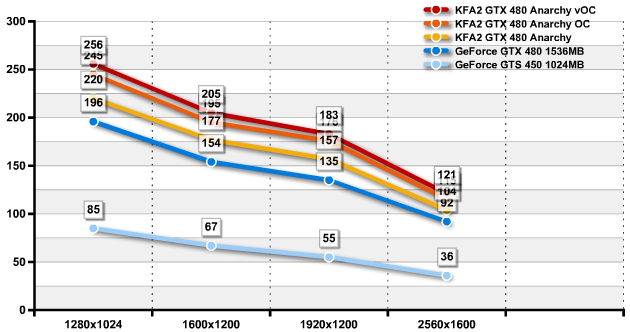

На слайде ниже хорошо видно, что GTS450 ой как далеко до нынешнего короля 4хх серии (несмотря на заверения Nvidia в том, что 450-я карта относится к Performance-группе). Кстати, это результаты тестирования в игре Call of Duty: Modern Warfare 2.
Также нельзя не удивиться разнице между производительностью неразогнанной референсной GTS480 и максимально разогнанной KFA2 GeForce GTX 480 Anarchy.

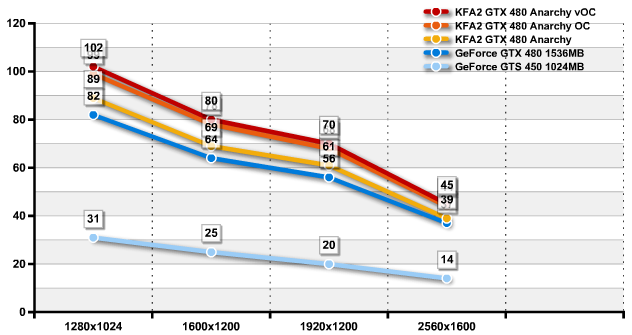

В Battlefield Bad Company 2 схожая ситуация:

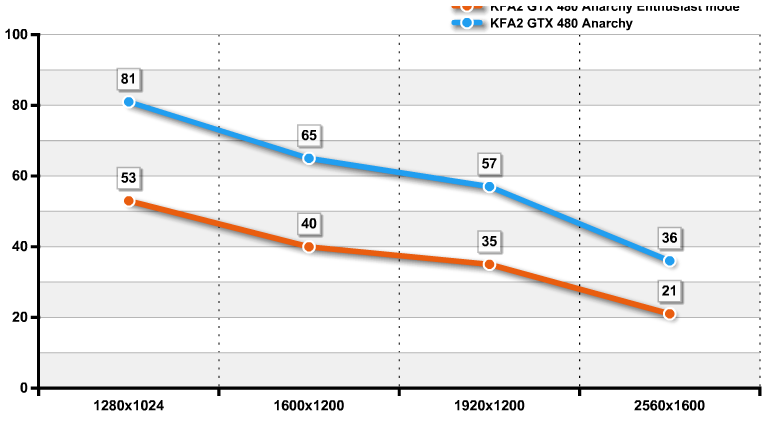

Проведя нехитрые математические расчёты, можно понять, что разгон даёт до 25% халявной производительности, если сравнивать результаты с референсной карточкой. После таких цифр, пусть противники оверклокинга попробуют дальше гнуть свою линию "разгон не нужен", с цифрами не поспоришь.
Выводы
Автору очень понравился продукт от KFA2 - начиная с заводского разгона и заканчивая системой охлаждения (про которую Гилберт говорит, что она могла бы быть и тише, если бы KFA зафиксировали скорость вращения вентиляторов не на 45%, а на 30%). Эффективность последней просто поразительна - температур ниже, у Fermi GF100 с воздушным охлаждением, ещё никто не видел.
Разгон также оказался очень удачным - 900МГц по ядру встретишь не на каждой GTX460, что уж говорить об одночиповом ТОПе Nvidia. 25% халявной производительности ещё никому не вредило, тем более что температура ядра даже не доползает до 70 градусов по Цельсию при таком оверклокинге. Тот же разгон, что, как говорится "из коробки", даёт примерно 10% преимущества над видяхой со стоковыми частотами. Тут Гилберт удивляется, мол, почему Nvidia до сих пор не разродилась версией GTX480 с 512 CUDA ядрами. Но мы-то знаем, что подобная карточка уже есть и даже поступила в серийное производство, более того - на ней в Китае бьются рекорды.
Из минусов стоит отметить габариты системы охлаждения Accelero Xtreme Plus, она занимает три слота. В данном случае, за эффективность приходится платить свободным местом в корпусе ПК. Лучших результатов можно добиться лишь используя СЖО/СВО - карточек влезет хоть четыре и охлаждение будет на высоте.
Подводя итоги, автор обзора выражает радость по поводу появления GTX480 с столь достойной системой охлаждения. Видеокарты от KFA2 можно рекомендовать к покупке всем без исключения желающим приобрести быстрое и тихое графическое решение. Тут он хвалит KFA2 и поделом
Награда:
Автор оригинальной статьи - Hilbert Hagedoorn, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Guru3D, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса
Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
