Как и обещал, представляю вниманию почтенной публики материал о плодотворном сотрудничестве самой мощной системы воздушного охлаждения для видеокарт от компании ARCTIC и новейшего творения Nvidia в лице GeForce GTX 980.
Кулер Accelero Xtreme IV попал ко мне напрямую от компании ARCTIC, за что я ей весьма благодарен. Изделие поставляется вот в такой коробке, вес которой достигает порядка полутора килограммов:
Нижняя сторона коробки на фото:
Так как там имеется текст на русском языке, я не мог не показать его крупным планом, дабы все могли понять, что до нас хотят донести создатели аппарата:
Обратная сторона коробки показывает нам новшество в кулерах ARCTIC, здоровенный бэкплейт, выполняющий функцию радиатора. Также, приведены фото с Guru3D, на которых видна польза от использования этого бэкплейта-радиатора на примере GTX 770:
Нам объясняют, что подобное решение хорошо тем, что позволит без труда вернуть видеокарту в первозданный вид, т.к. не используется термоклей, двусторонняя клейкая лента и всё в таком духе. Также, написано, что лучшее охлаждение может помочь в деле оверклокинга (это верно лишь отчасти), а также продлит срок службы карты (а вот это наверняка, хотя и не имеет особого смысла, ведь мало кто пользуется такими решениями больше 2-3 лет).
На фото ниже показана верхняя сторона коробки Accelero Xtreme IV:
Тут уже проиведены технические данные о кулере. Он состоит из алюминиевого радиатора (84 пластины, каждая толщиной 0.3мм), пяти 6мм теплотрубок и трёх 92мм вентиляторов, заменить которые можно только вместе с пластиковым кожухом. Они работают на скорости от 900 до 2000 оборотов в минуту, шумят на уровне 0.5 сон. Данный кулер способен отвести до 300 ватт тепла. Размеры агрегата: 288x103x54мм (без учёта бэкплейта), вес - 653 грамма (бэкплейт также не учитывается). Обновляемый список совместимости аппарата можно найти вот тут.
В комплекте с кулером не идут радиаторы для VRM и памяти видеокарты, по задумке авторов их охлаждением должен заниматься воздушный поток от трёх вентиляторов Accelero Xtreme IV, а также уже упомянутый бэкплейт-радиатор. Я решил ради собственного спокойствия озаботиться приобретением вот такого набора дополнительных алюминиевых радиаторов от ARCTIC (VR004), предназначенных для старушки GeForce GTX 480, но отлично подходящих и для GTX 980, как я позже выяснил:
Предлагаю заглянуть внутрь коробки кулера:
Изделие и все аксессуары упакованы очень надёжно, что гарантирует их сохранность при транспортировке.
Под упакованным в картон радиатором (с уже установленным кожухом с вентиляторами) лежит вот что:
Компания ARCTIC не забыла одарить нас полезной макулатурой, прошу к ознакомлению:
|
|
|
|
Стоит отметить, что инструкция по установке кулера обновляется постоянно (вместе с расширением списка совместимых карточек), найти её можно тут и лучше сразу распечатать, а комплектной не пользоваться (хотя, если в ней уже имеется Ваша карта, то разницы быть не должно) во избежание ошибок при установке системы охлаждения на графический адаптер.
Вот что ещё идёт в комплекте с системой охлаждения:
Этот кронштейн обеспечивает ребро жёсткости видеокарте. Аксессуар жизненно необходим, т.к. вместе с кулером её вес приближается к двум килограммам, установка карточки такого веса без доп.крепления весьма опасна для системой платы.
Далее показан набор винтиков и креплений, также видны термопрокладки (голубого цвета) и переходник питания (с двух 4-пиновых на 1 молекс) для вентиляторов кулера, который может пригодиться, если на Вашей видеокарте нет нужного коннектора для подключения вентиляторов творения ARCTIC:
Показанная ниже прозрачная плёнка служит для предотвращения прямого контакта бэкплейта с задней стороной видеокарты, сделано это во избежание возникновения короткого замыкания:
А вот и сам бэкплейт, вживую он выглядит ещё более внушительно (ещё бы, ведь его длина составляет 218мм, ширина - 98мм) чем на фото:
Он же, вид сбоку, обратите внимание на немалую его высоту - 23мм:
Не уверен, но высоту бэкплейта можно было бы уменьшить без потери эффективности путём увеличения количество его рёбер вдвое (нужно уменьшить расстояние между ними, нарастив количество).

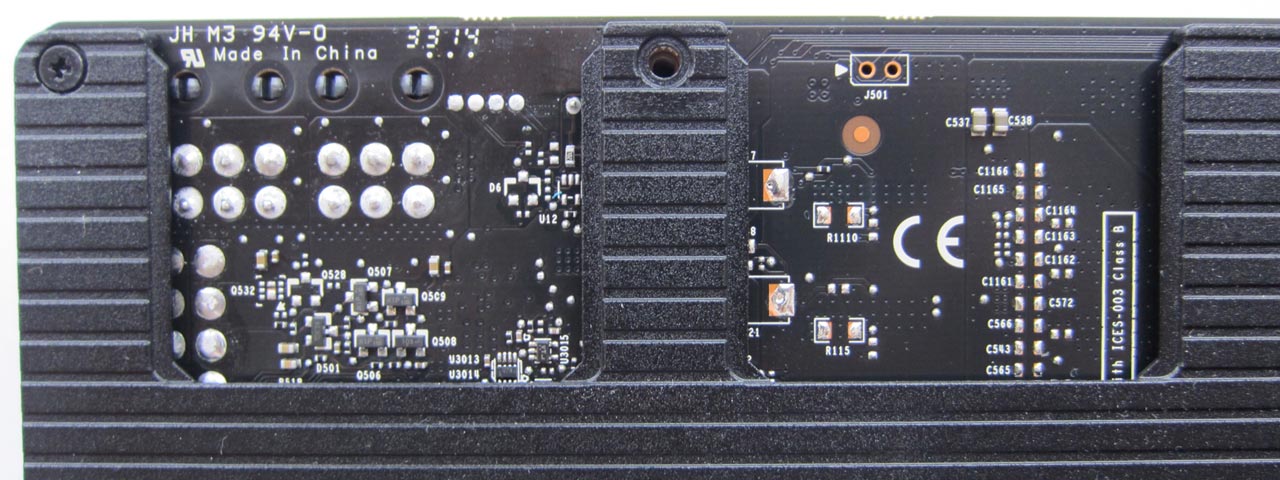

А это его сторона, прилегающая к видеокарте:
Вот как запакован кулер от ARCTIC:
Избавим бедолагу от картонного плена:
Что и говорить - кулер выглядит внушительно и радует глаз искушённого пользователя.

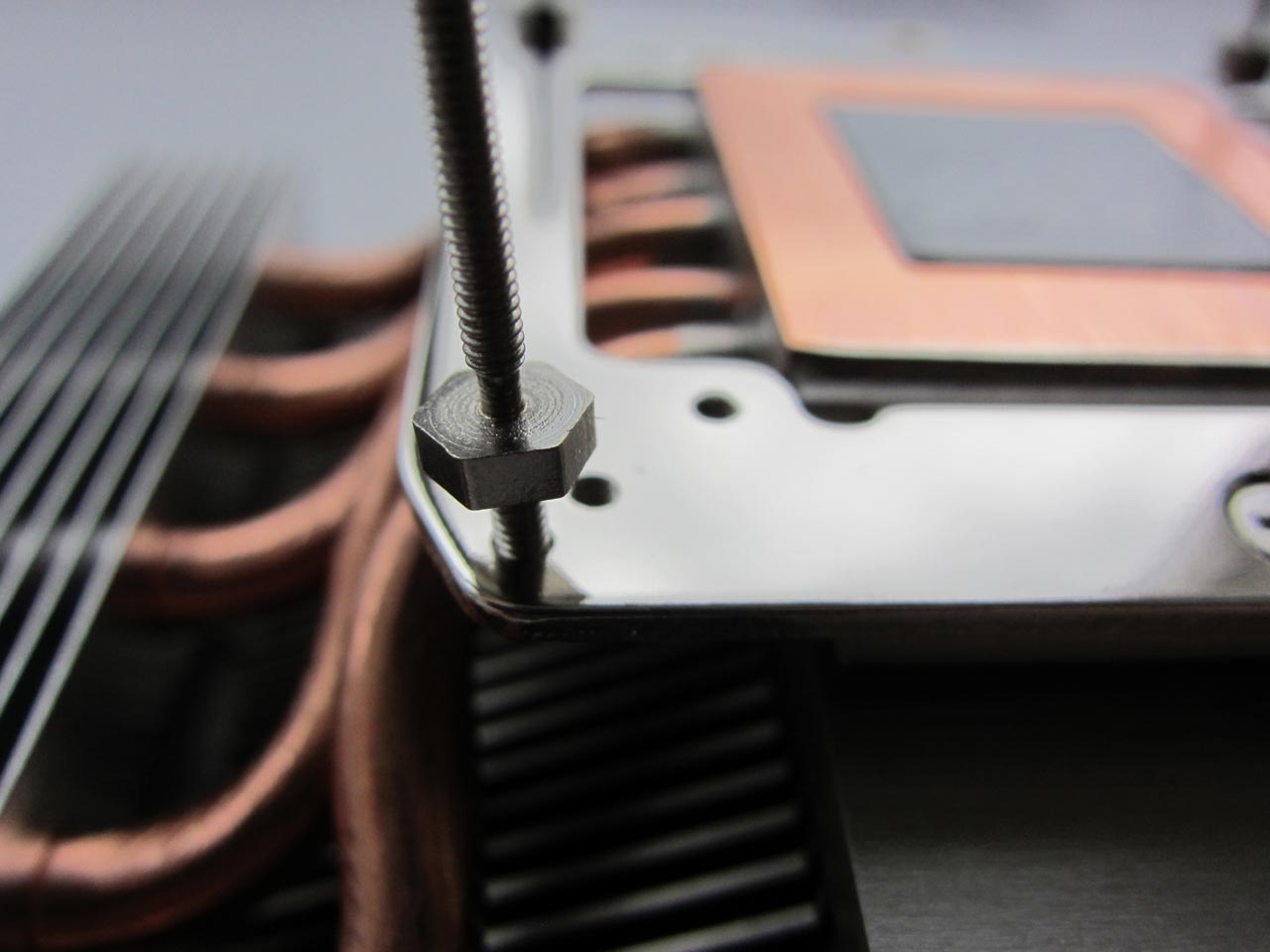

Важная часть радиатора крупным планом:

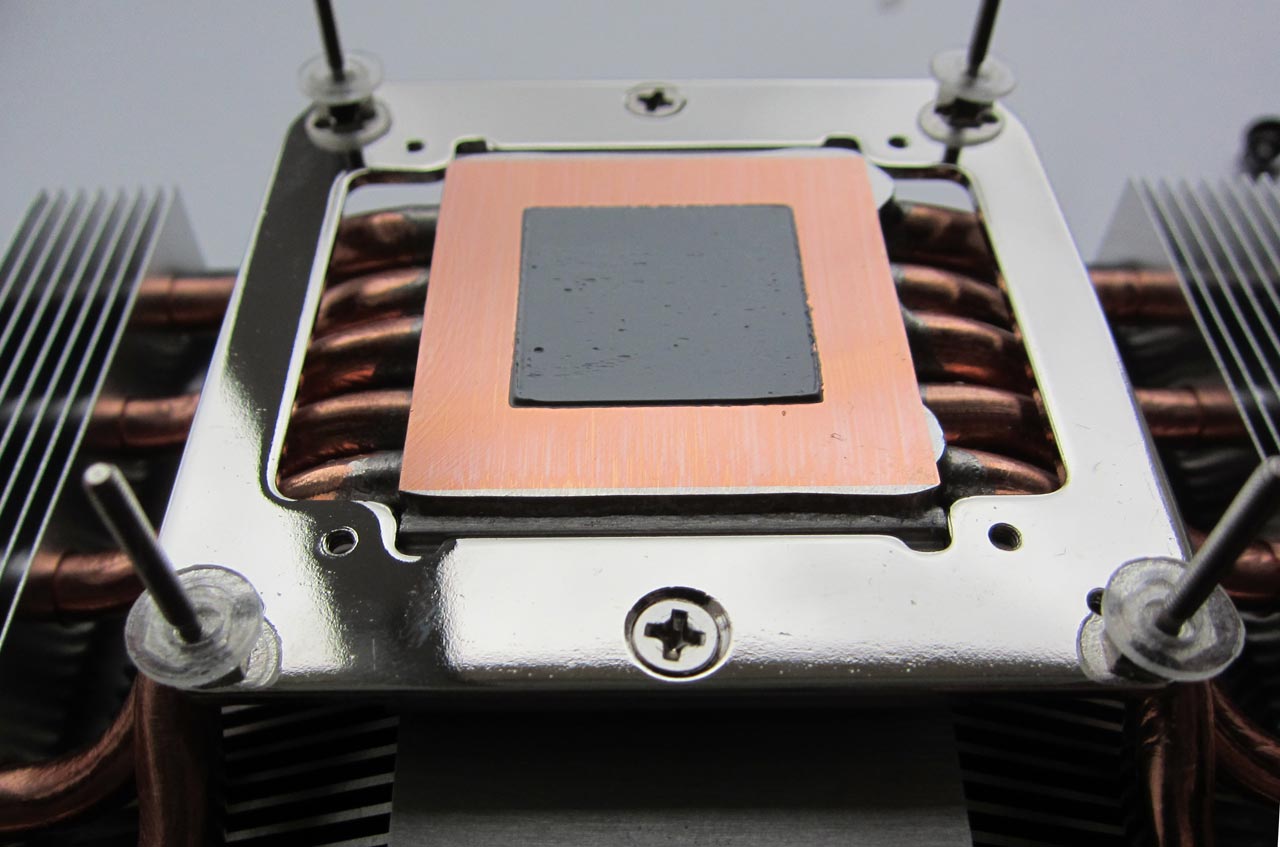

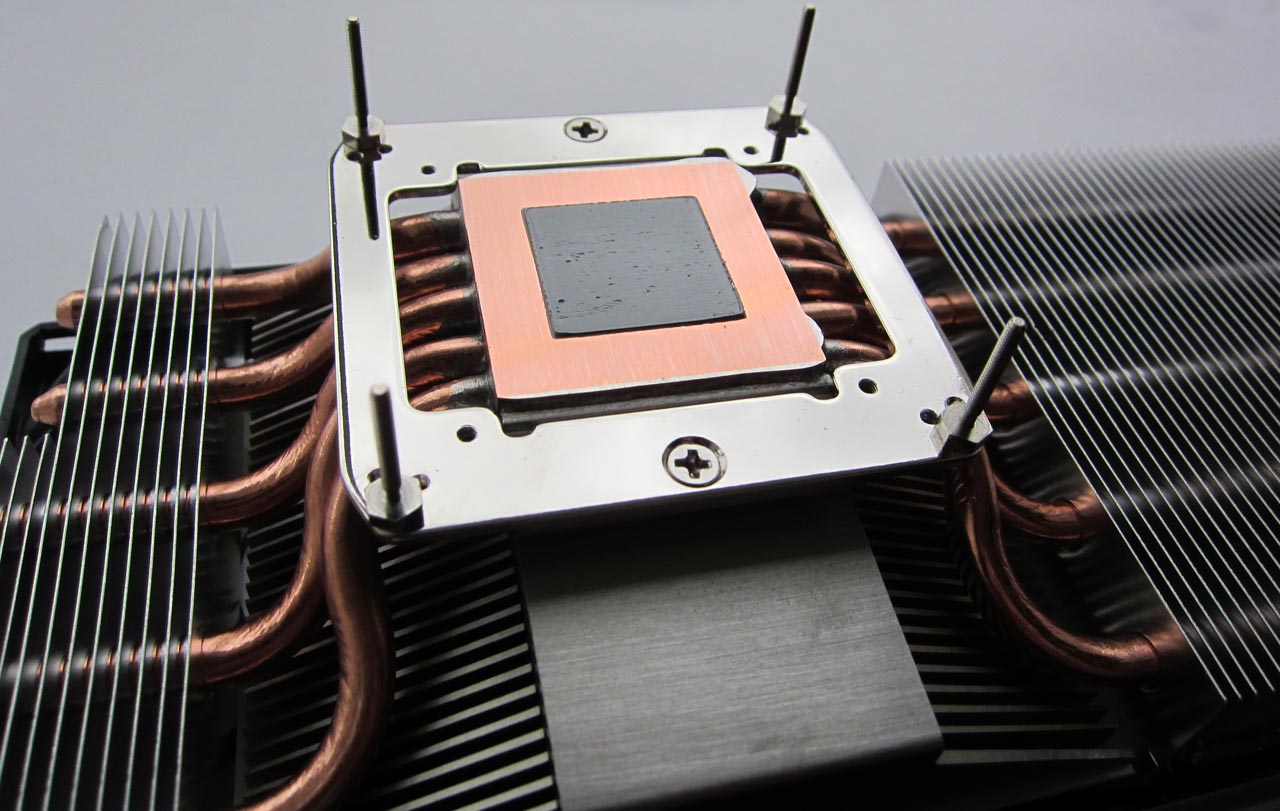

На медное основание тонким слоем нанесена термопаста ARCTIC MX-4, само основание и слой пасты защищены съёмной прозрачной крышкой.
Комплект поставки изделия в распакованном виде, именно он позволит нам установить кулер на видеокарту GeForce GTX 980:
Термопрокладки, отчасти похожие по консистенции на пластилин:
Как видно на фото ниже, с двух сторон эти термопрокладки защищены тонкой прозрачной плёнкой:
Внутри радиатора спрятан провод с коннектором питания, через который кулер Accelero Xtreme IV скоро будет подключен к видеокарте:
Ниже показан комплект радиаторов, которые я приобрёл отдельно (те, что предназначены для GTX 480)
Ну что же, теперь мы знаем, с чем придётся иметь дело, так что самое время приступить к подготовке карточки от Nvidia к значительной метаморфозе с помощью кулера от ARCTIC.
Установка ARCTIC Accelero Xtreme IV на GeForce GTX 980

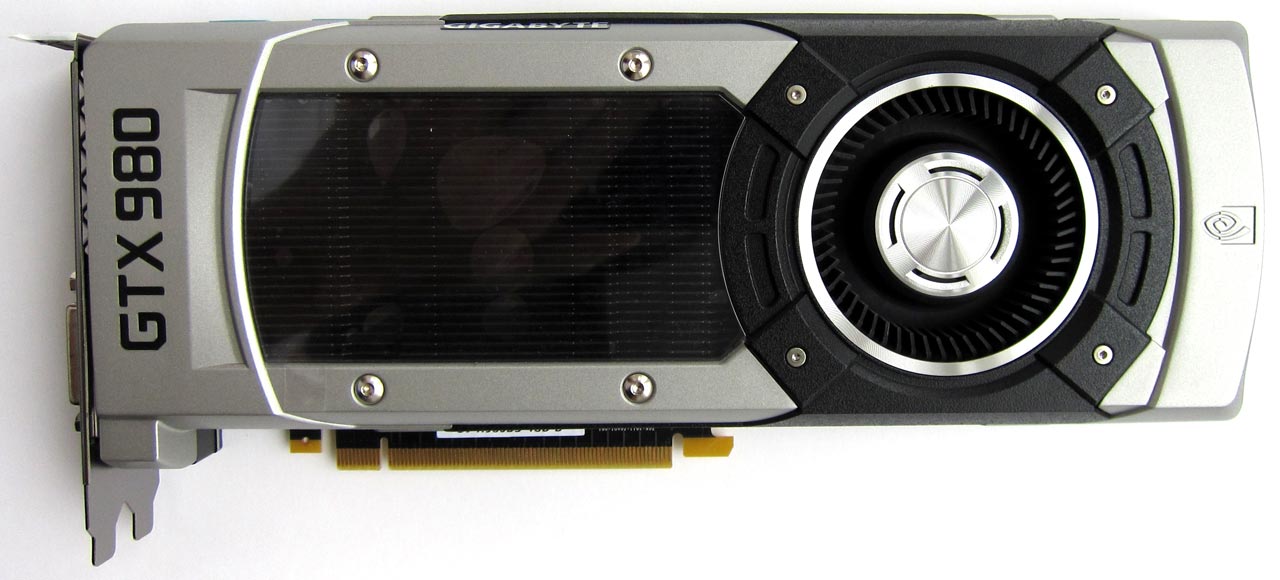

Думаю, всем моим читателям знакома GTX 980 от Gigabyte референсного исполнения:

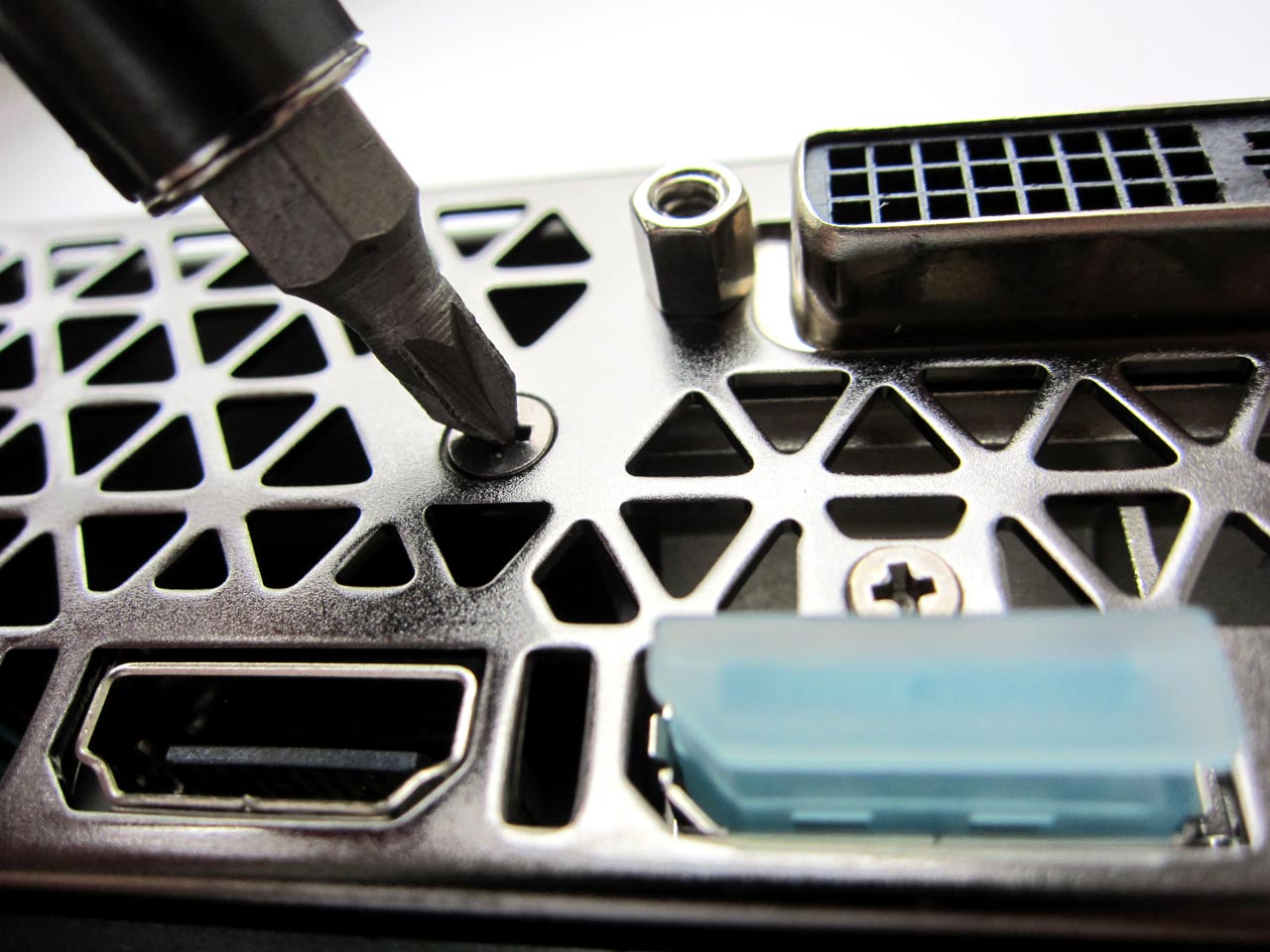

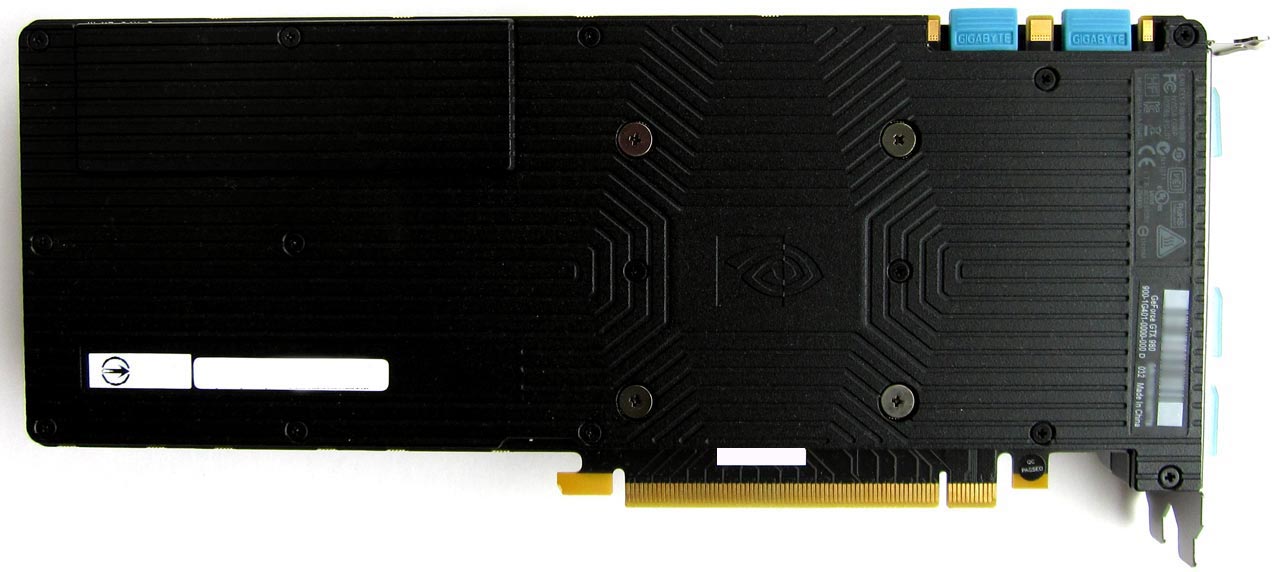

Ну что же, начинаем разбирать сие чудо техники! Аккуратно, не спеша откручиваем все винтики с задней стороны видеокарты:

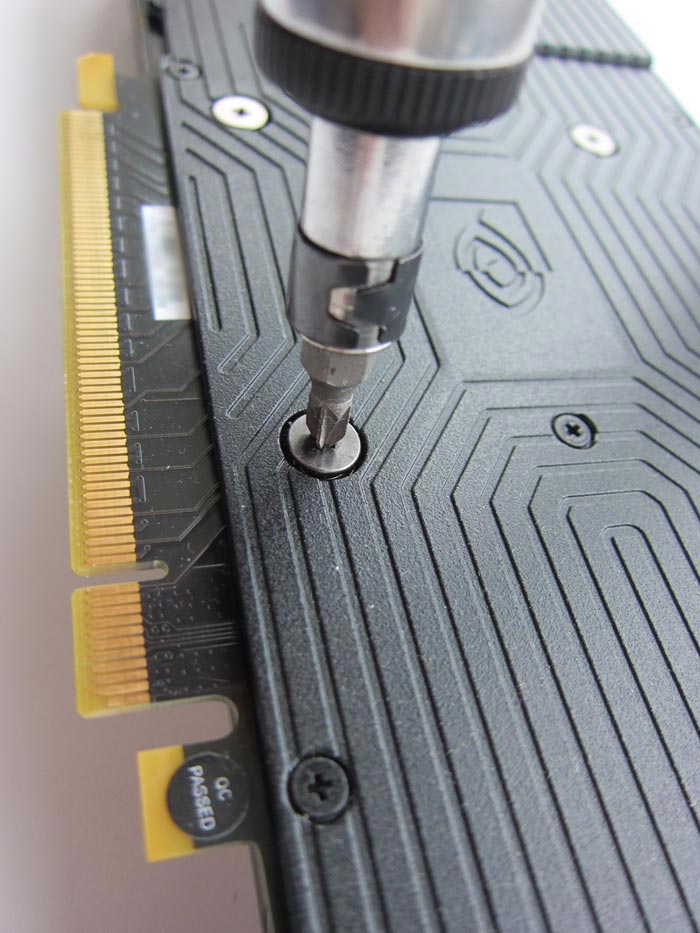

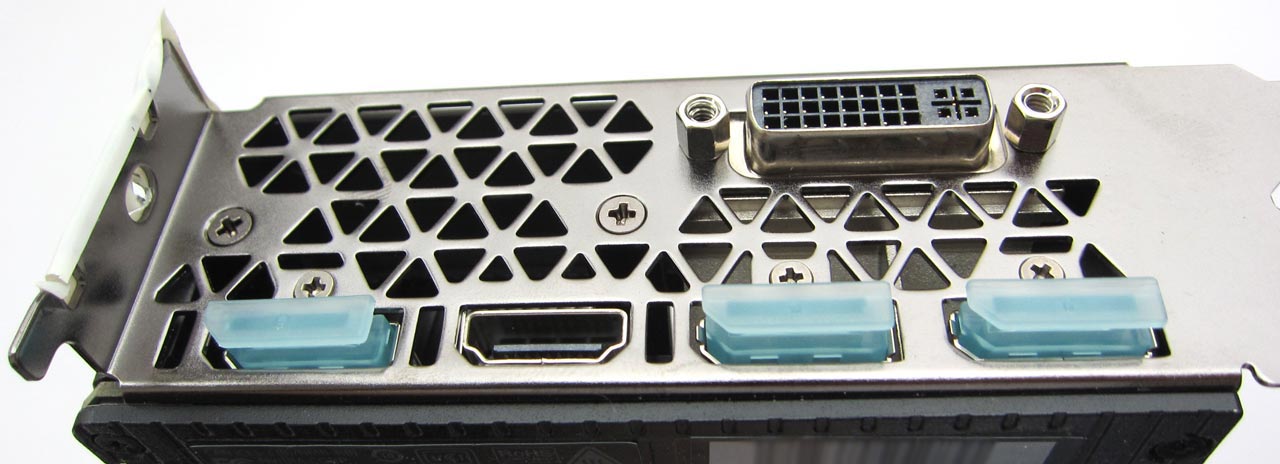

После того, как все они будут удалены, нужно открутить два крупных винтика на панели с видеовыходами:

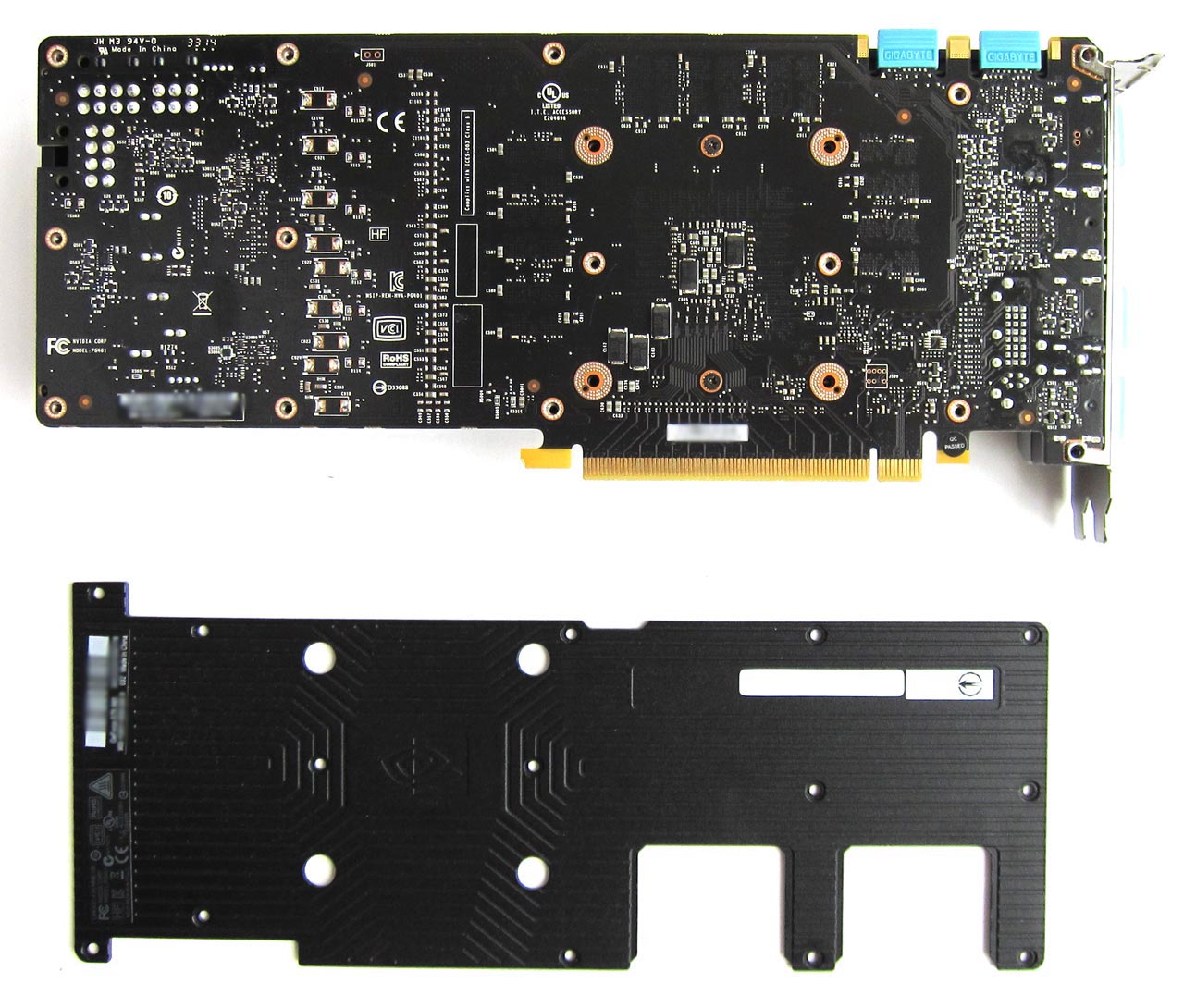

Аккуратно снимаем бэкплейт и видим следующую картину:

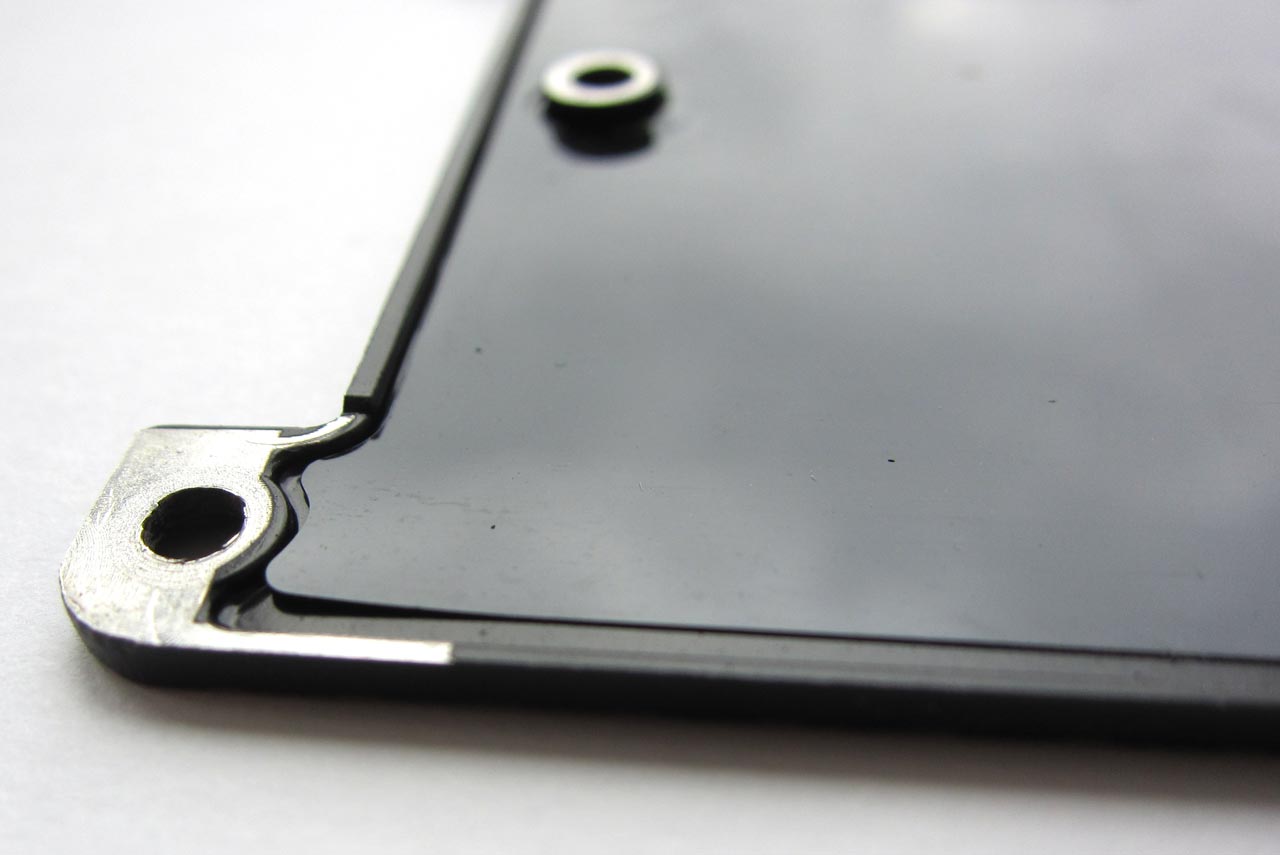

Обратите внимание, что бэкплейт предусмотрительно изолирован от карточки прозрачной плёнкой:

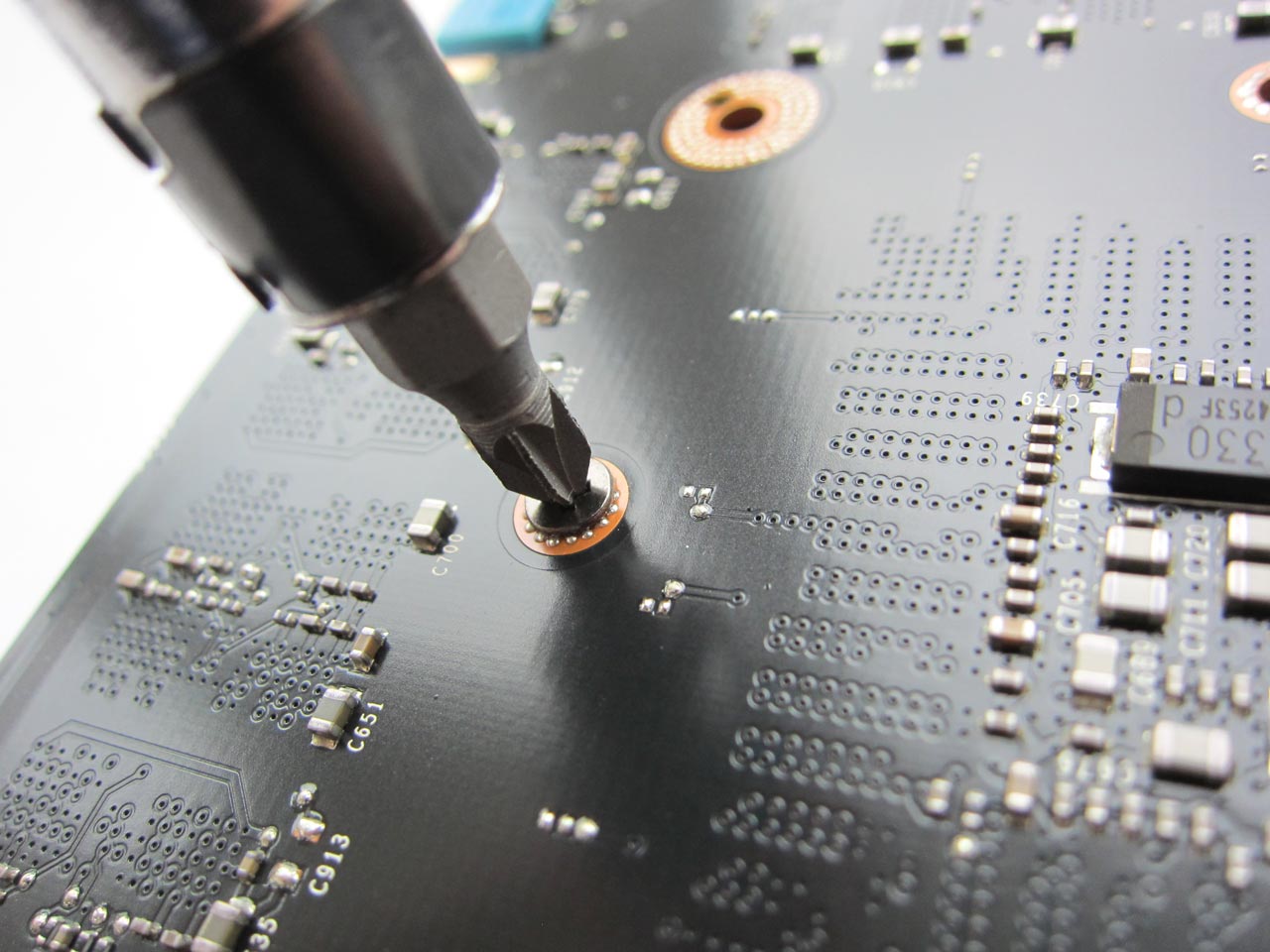

Теперь откручиваем два оставшихся винтика, которые располагаются на задней части карты, их скрывал бэкплейт и поэтому ранее они были для нас недоступны:
После этого очень осторожно и медленно, без резких движений и приложения лишней силы, отделяем систему охлаждения от видеокарты. Я делал это плавными расшатывающими движениями влево-вправо, через некоторое время кулер отошёл от печатной платы и осталось отсоединить от него два провода - один питал подсветку надписи GeForce, а другой отвечал за удовлетворение нужд вентилятора.

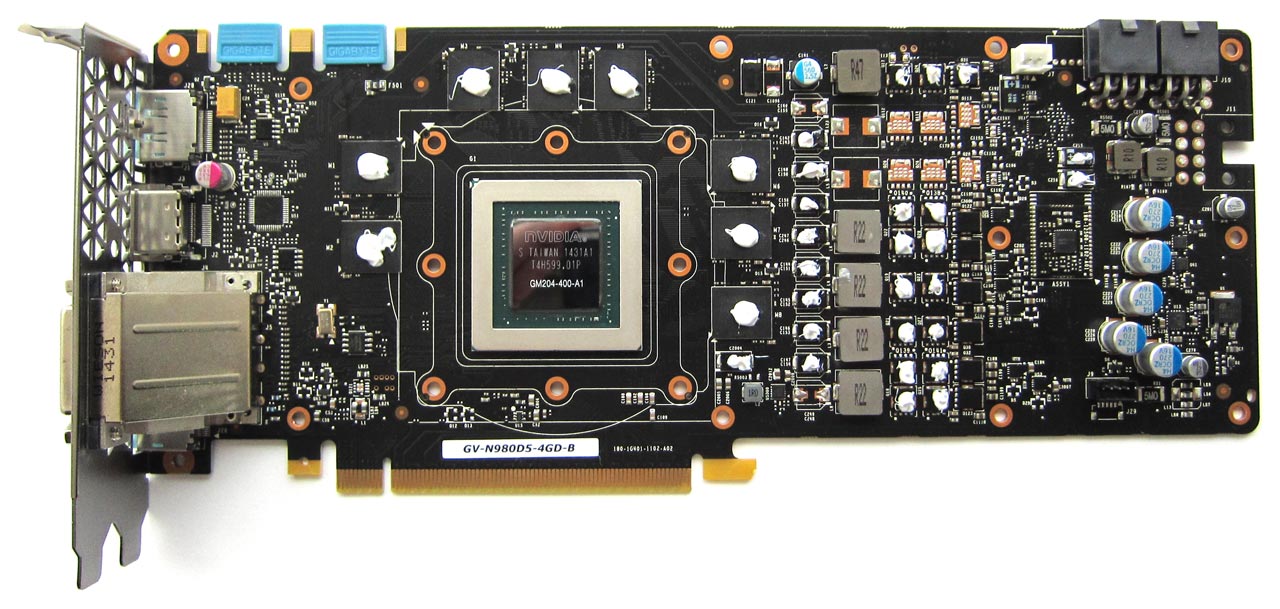

Карточка GTX 980 со снятой системой охлаждения:
Как видно, в правом верхнем углу ещё остались термопрокладки, я их не увидел вовремя и сфотографировал GTX 980 с ними
.

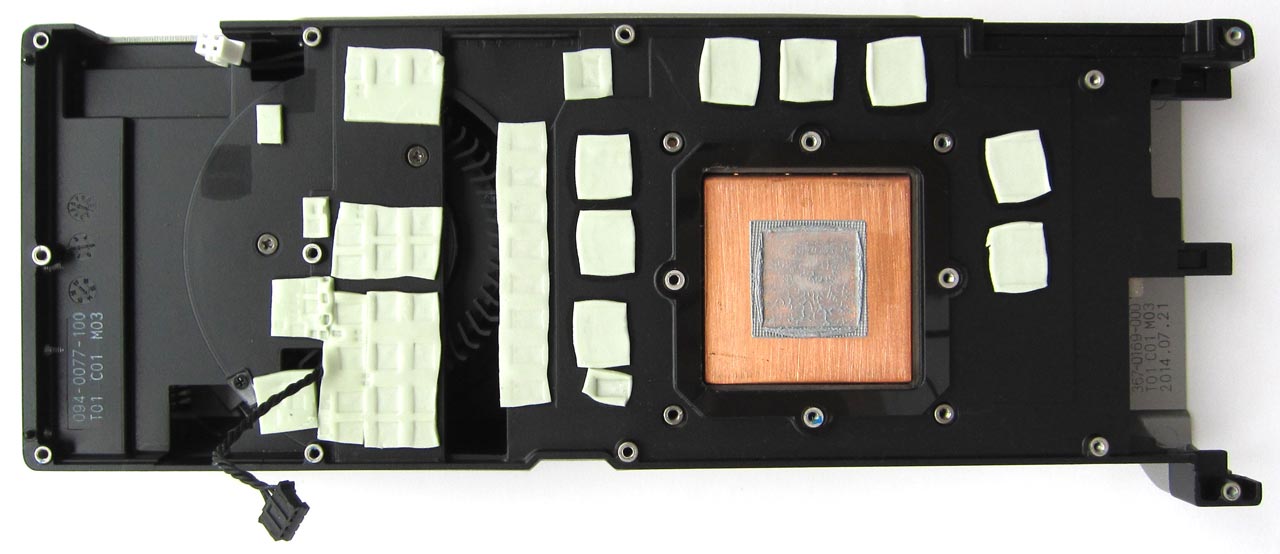

А вот референсный кулер, тут термопрокладок просто изобилие:

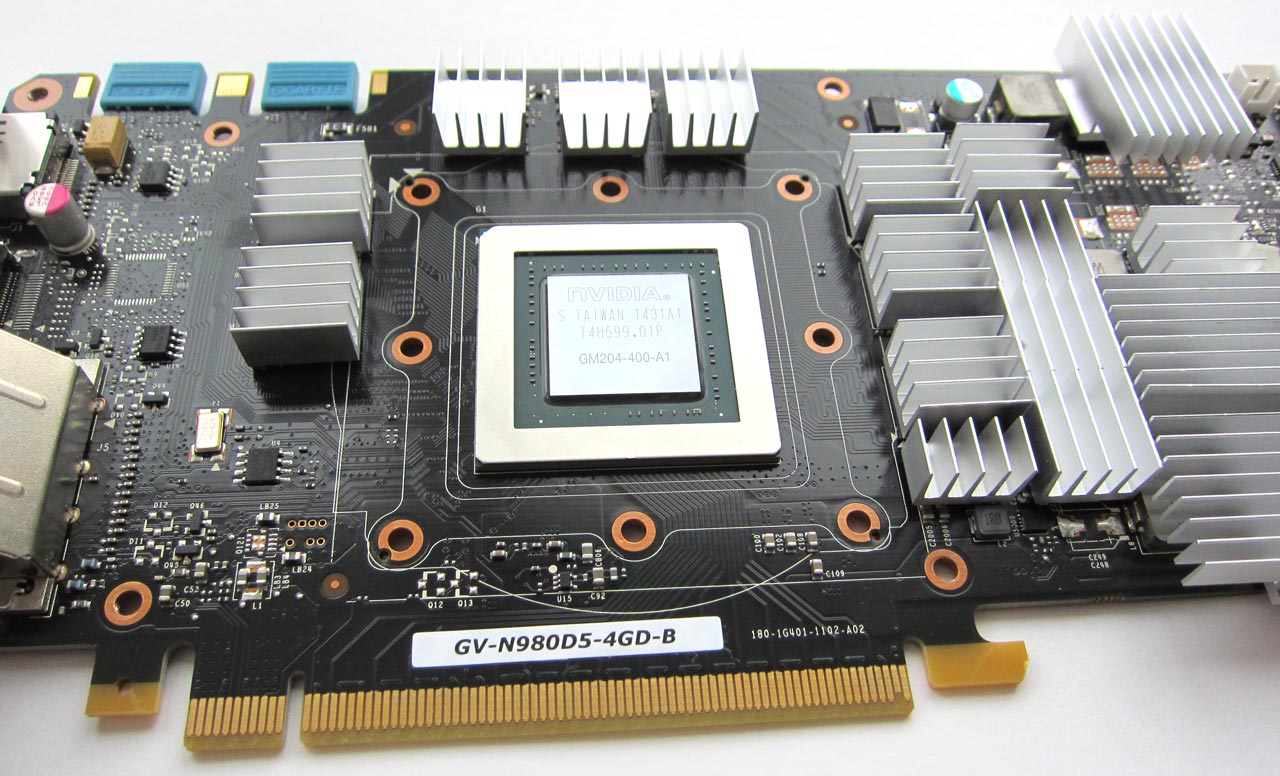

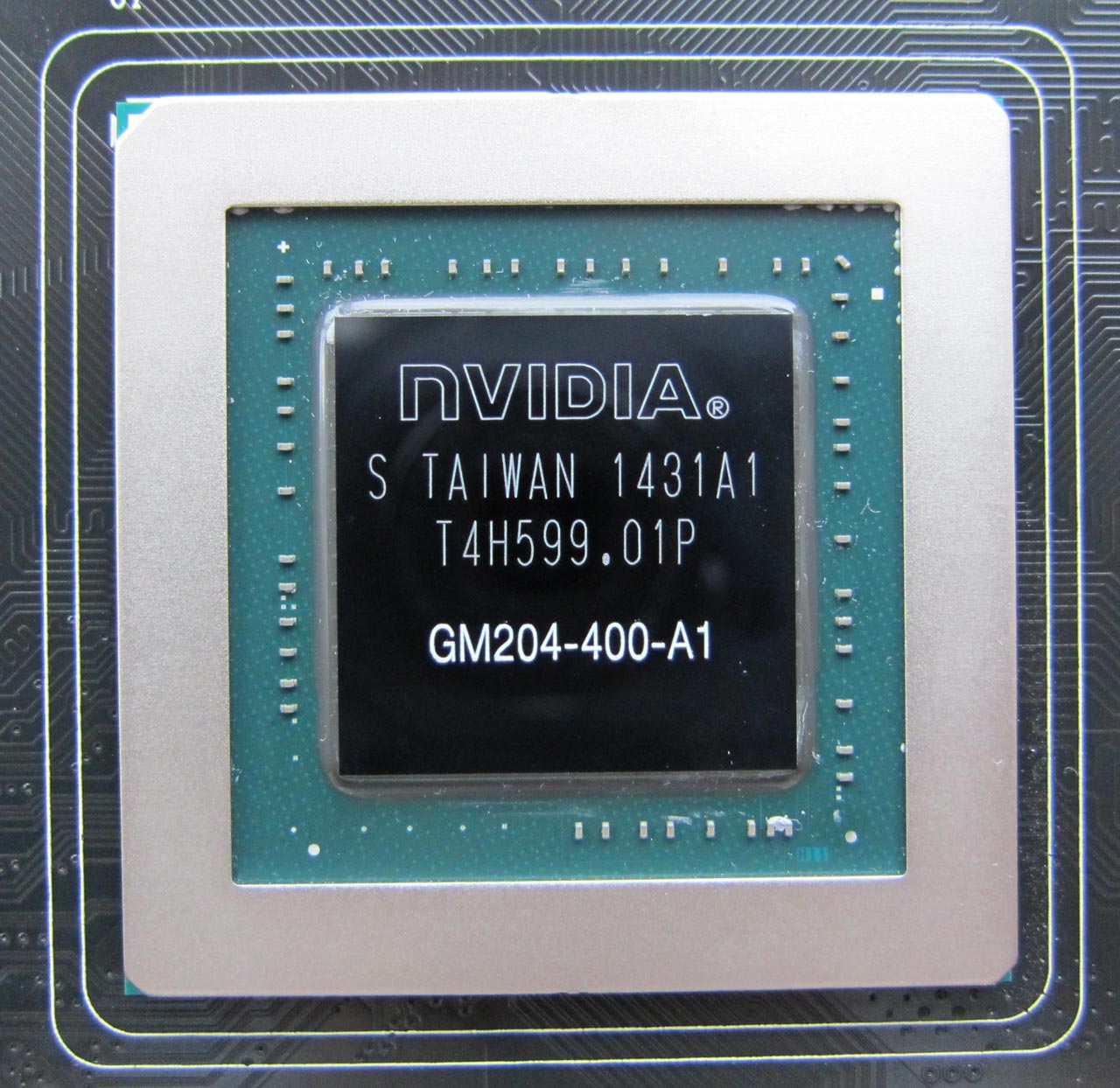

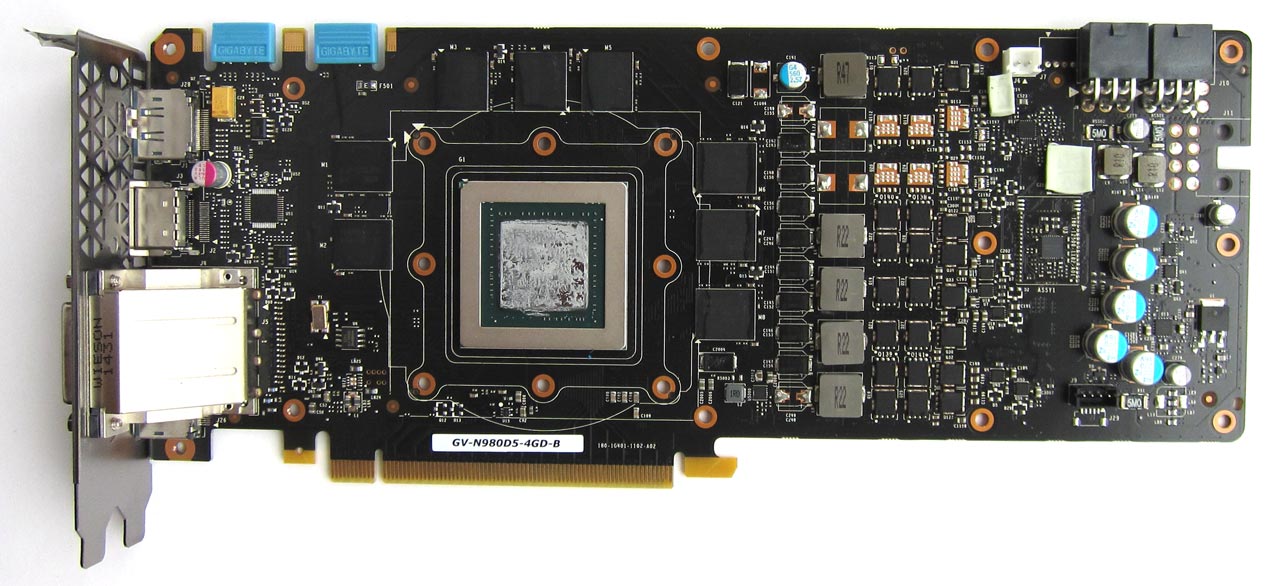

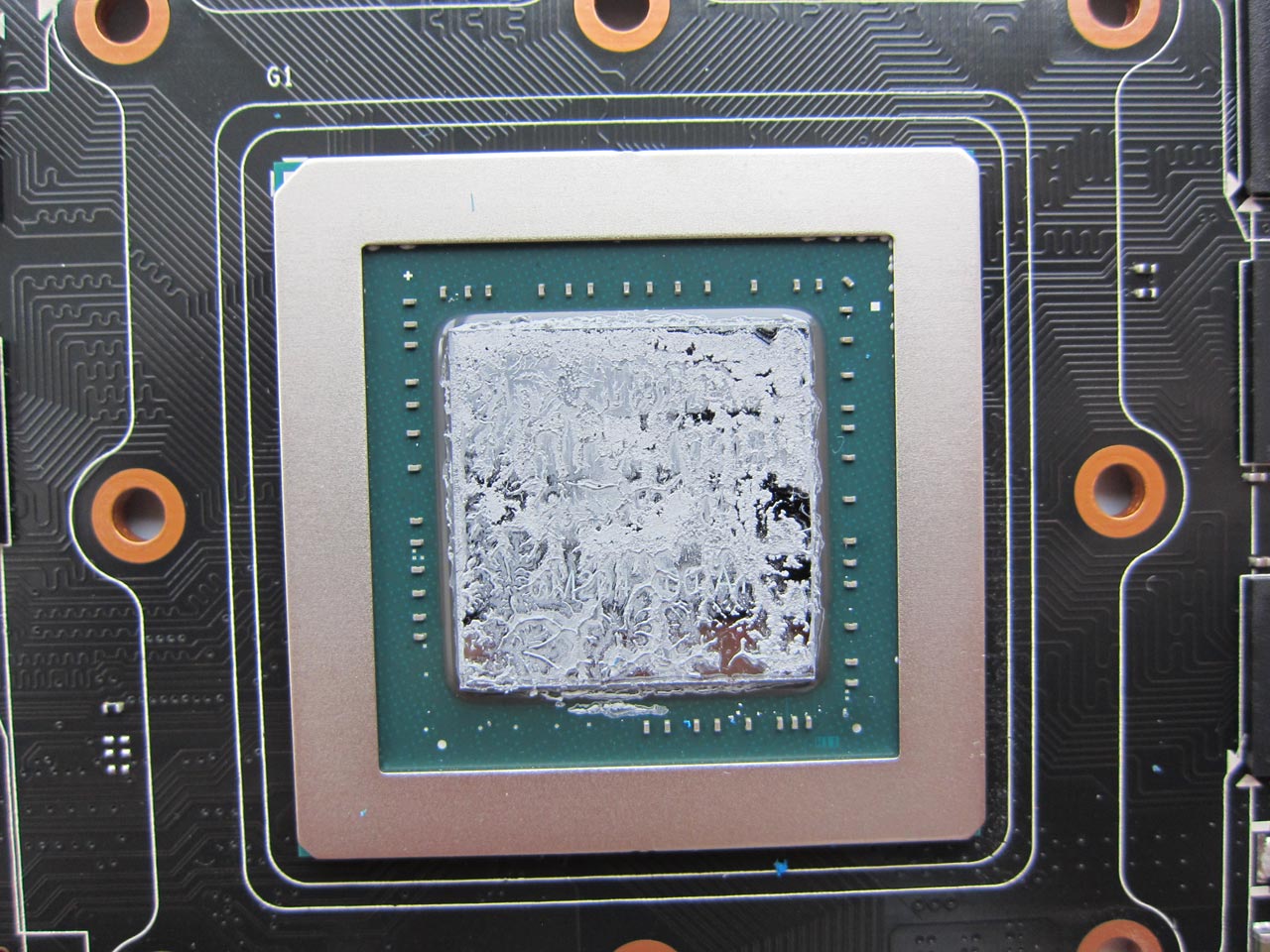

Графическое ядро GM204 (Maxwell), всё измазано термопастой от эталонной системы охлаждения:
С помощью ватного диска и жидкости для снятия лака (можно заменить спиртом или чем-то в этом роде) я очистил GPU до такого вот состояния:
Следующие несколько шагов можно пропустить всем, кто не собирается устанавливать дополнительные радиаторы на чипы памяти и VRM карточки.

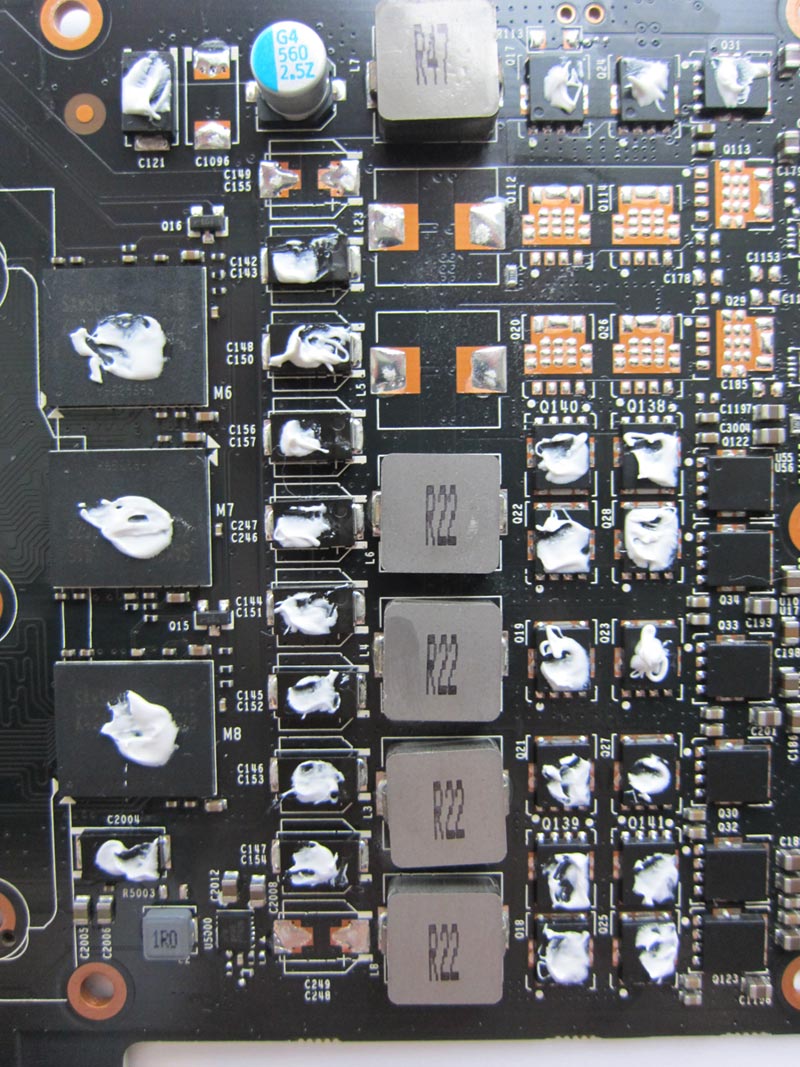

Я нанёс комплектный термоклей прямо из тюбика на все участки, требующие дополнительного охлаждения:
Как впоследствии оказалось, клея я нанёс больше чем нужно и мне пришлось удалять излишки с помощью зубочистки:
Именно зубочисткой или схожим по размеру объектом я и советую наносить термоклей, нужно его самую малость для каждого чипа. Если переборщите, то он вытечет при давлении на приклеиваемый радиатор и попадёт на печатную плату карты, а т.к. термоклей может быть электропроводящим, нельзя дать сему произойти. Тем не менее, при избытке термоклея именно это и получается:

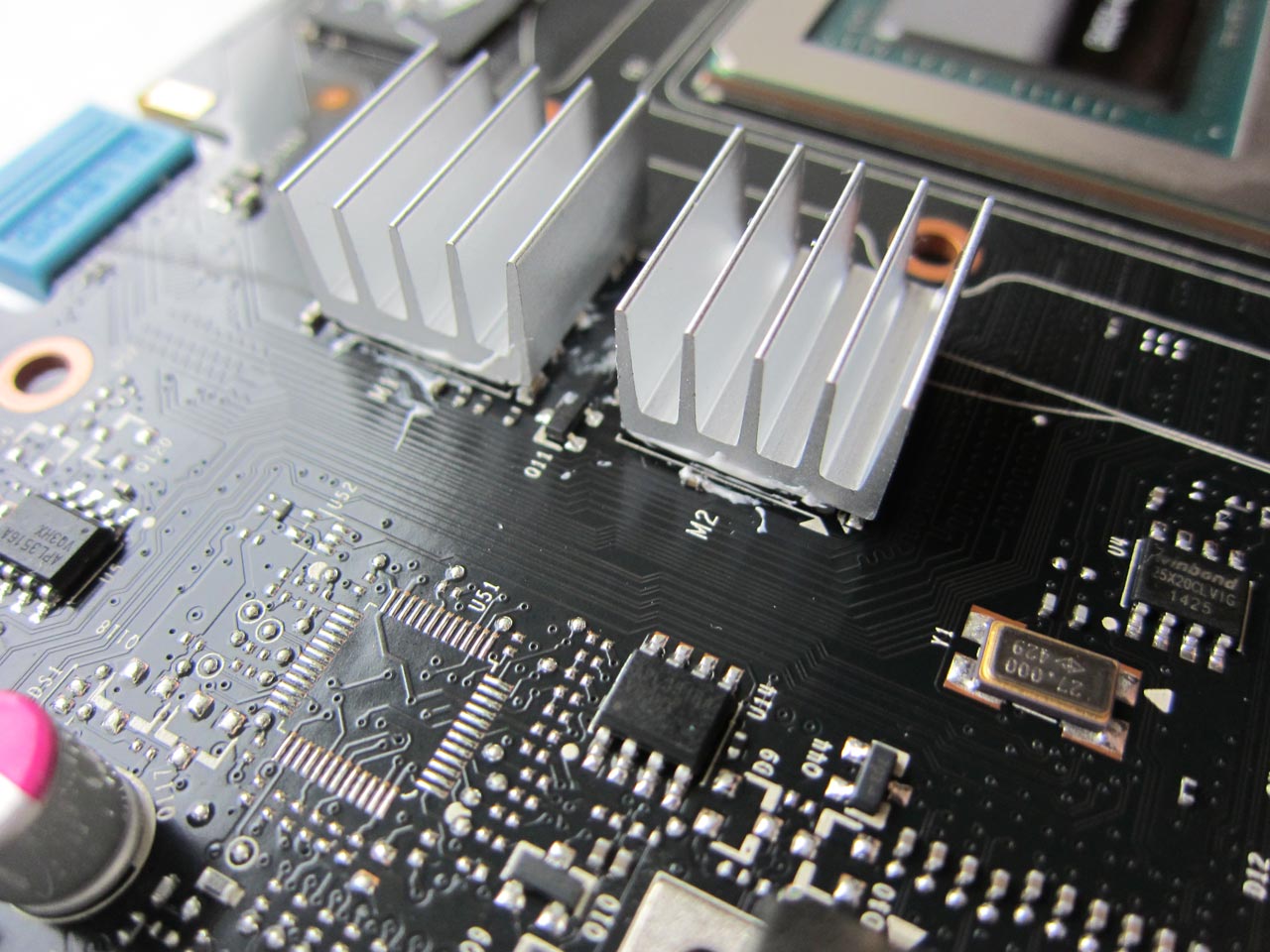

На фото выше видно, что некоторое количество термоклея попало на видеокарту. После создания снимка, я без труда удалил его всё той же зубочисткой.

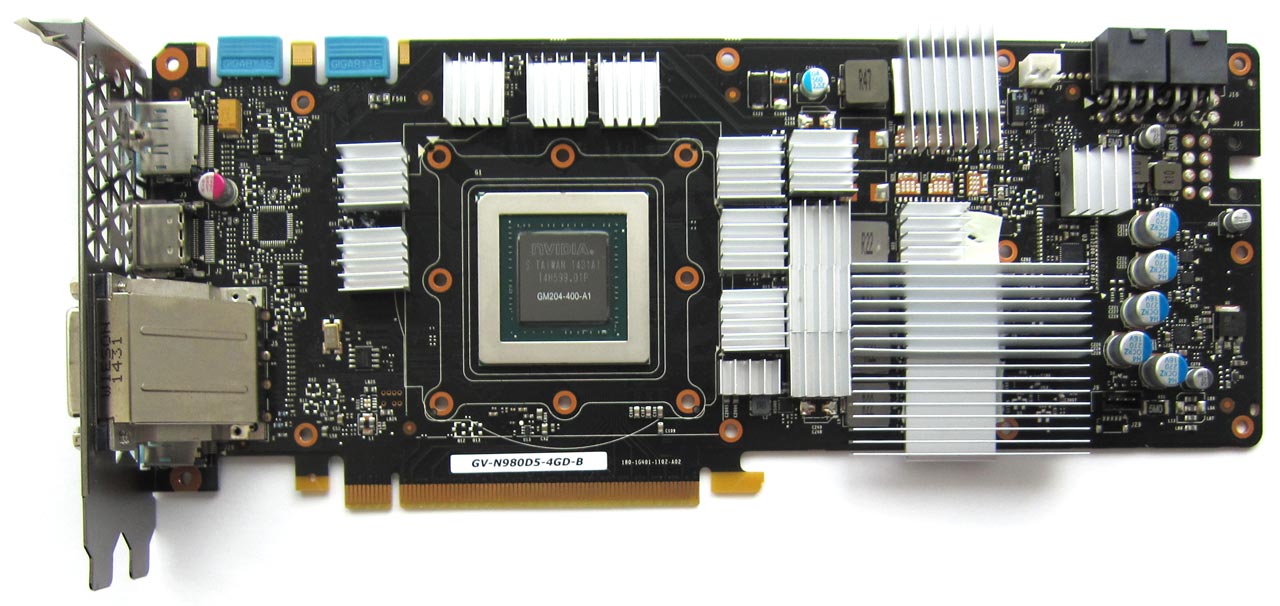

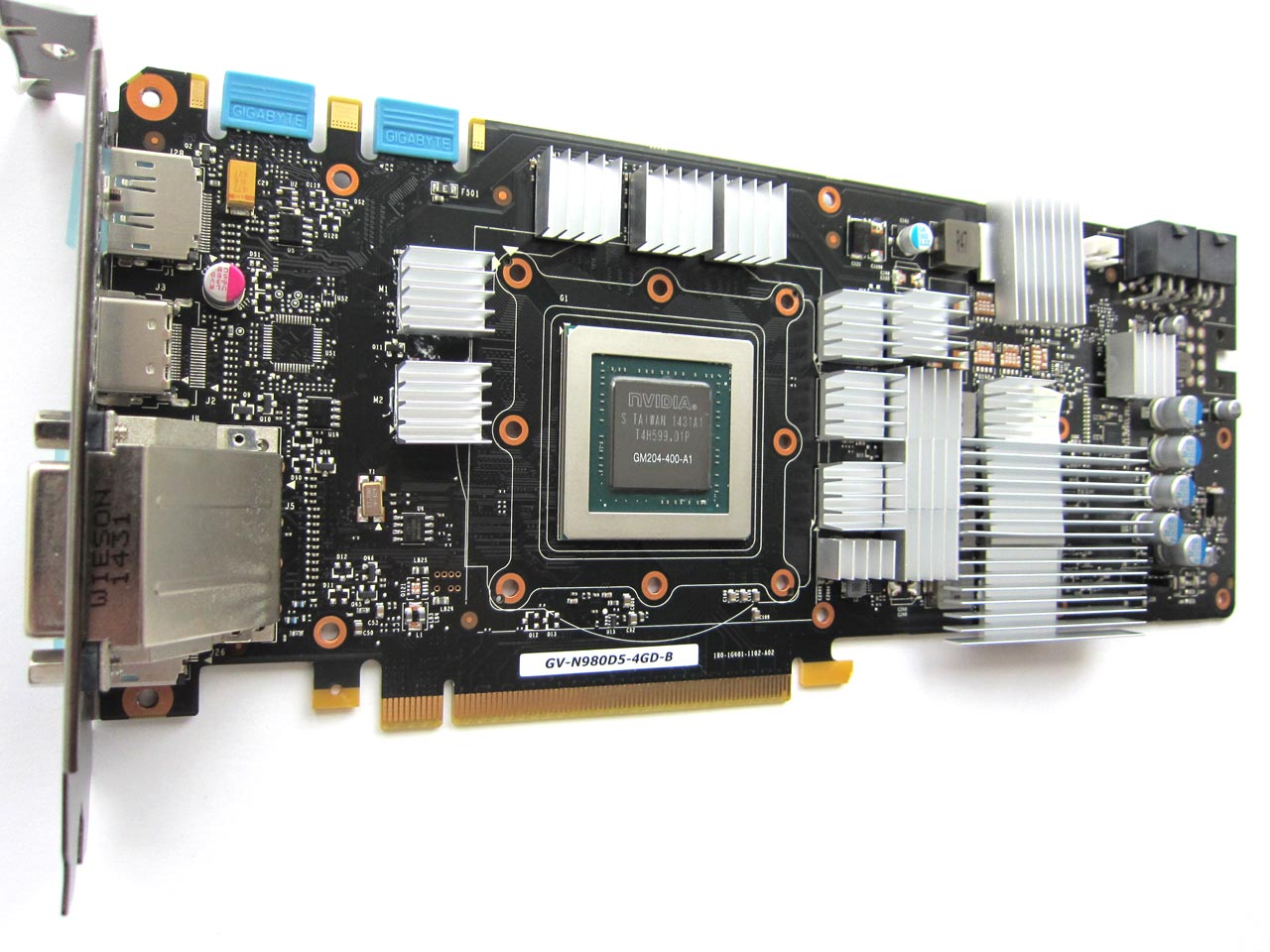

После мытарств с установкой радиаторов (на каждый нужно надавить на 10-15 секунд, осторожно отпустить, потом не трогать видяшку 1 час, дабы термоклей схватился) карточка стала выглядеть вот так:
Стоит отметить, что обработкой жидкостью для снятия лака и ватными дисками я подверг и основания всех радиаторов до их установки. Также, в одном месте я применил терможвачку от эталонной системы охлаждения, в месте где крупные радиаторы не всей своей площадью соприкасались с требующими охлаждения чипами.
Теперь приступаем к установке непосредственно Accelero Xtreme IV, начинаем с вкручивания длинных винтиков из комплекта:
В итоге выглядеть всё должно вот так:

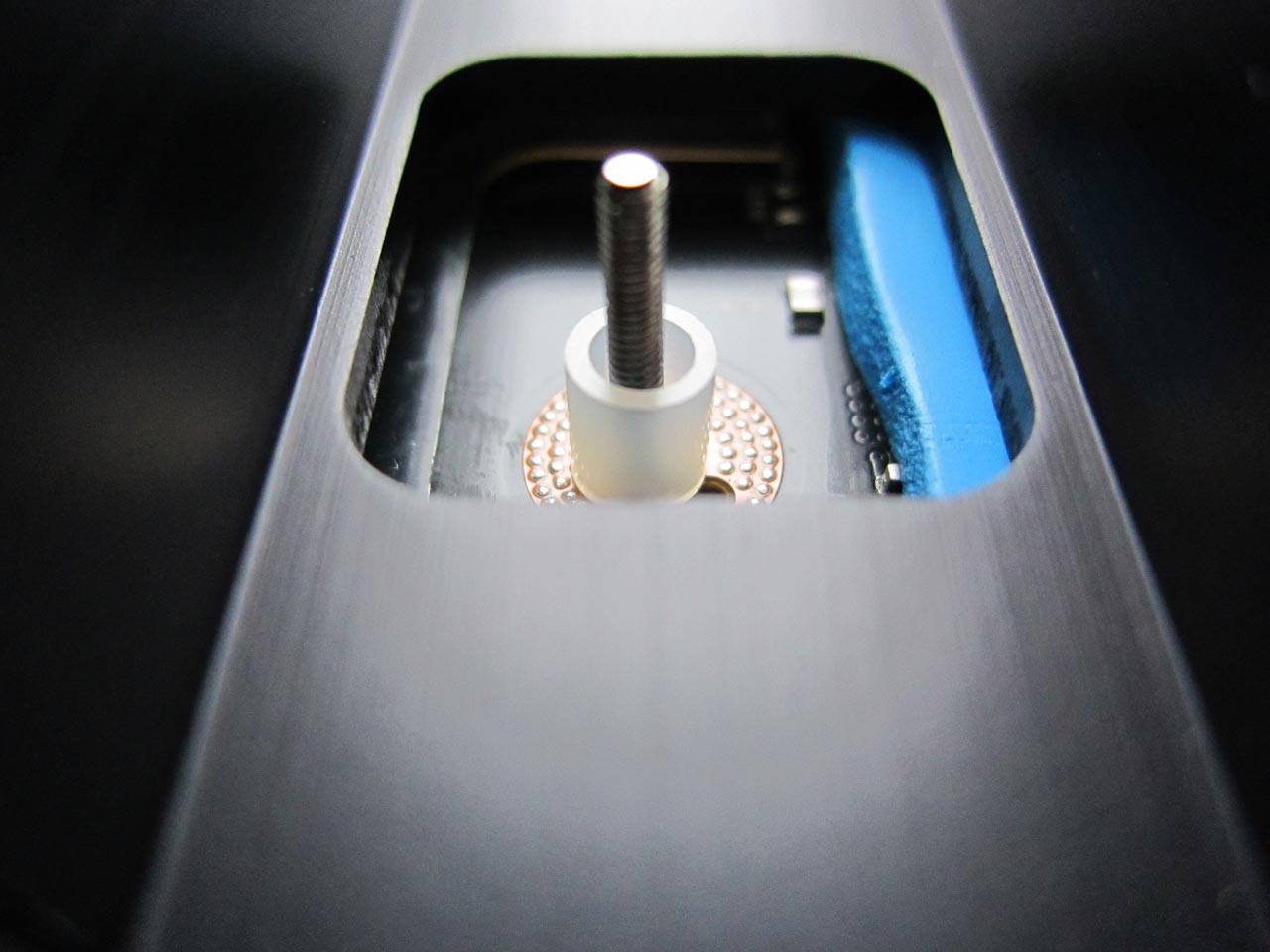

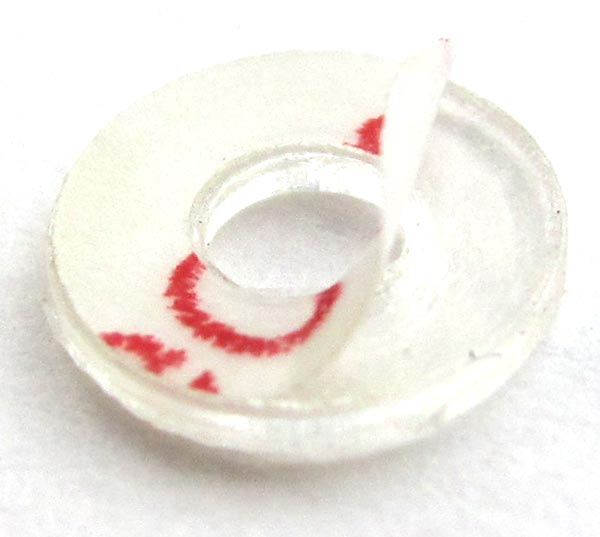

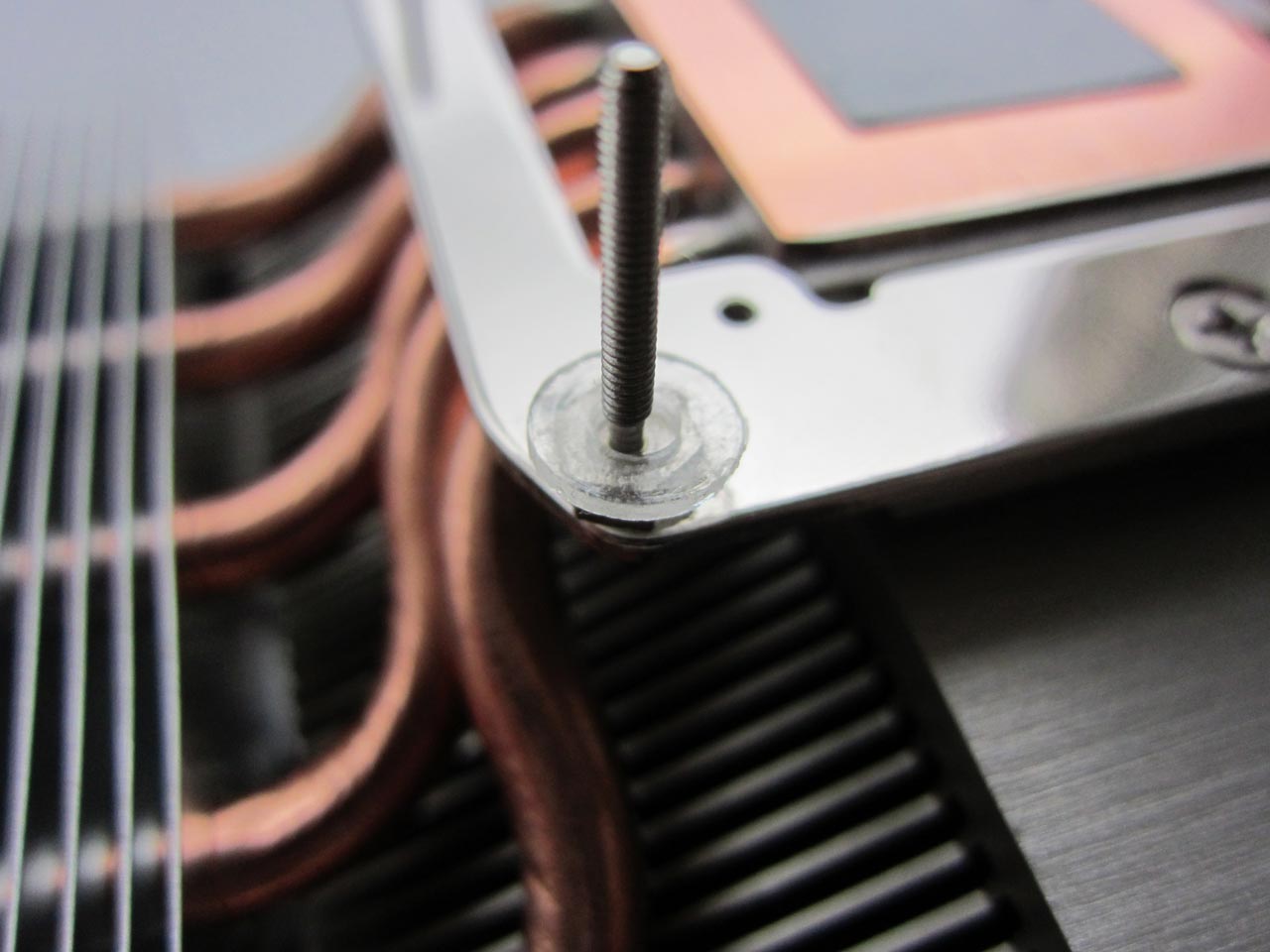

После берём прозрачные 1мм шайбочки-липучки с наклейками и оголяем липкую часть таким вот образом:
После чего прилепляем их к только что вкрученным винтикам:

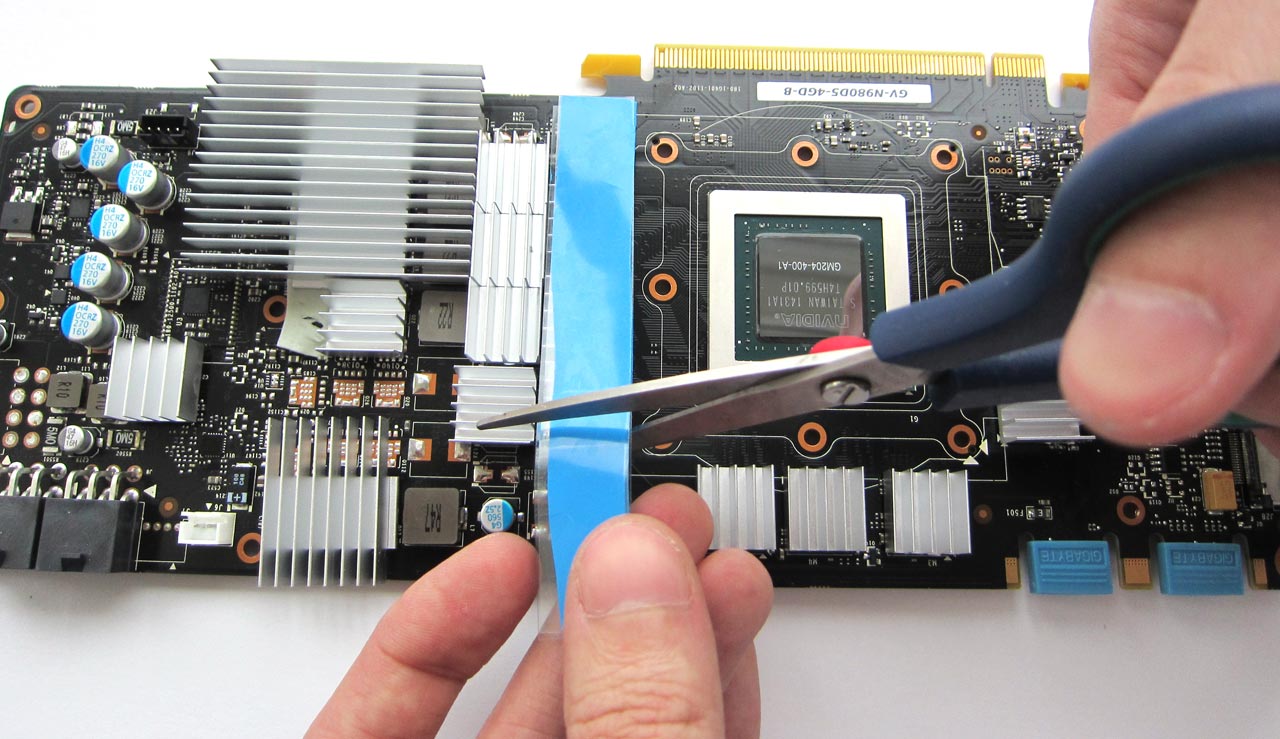

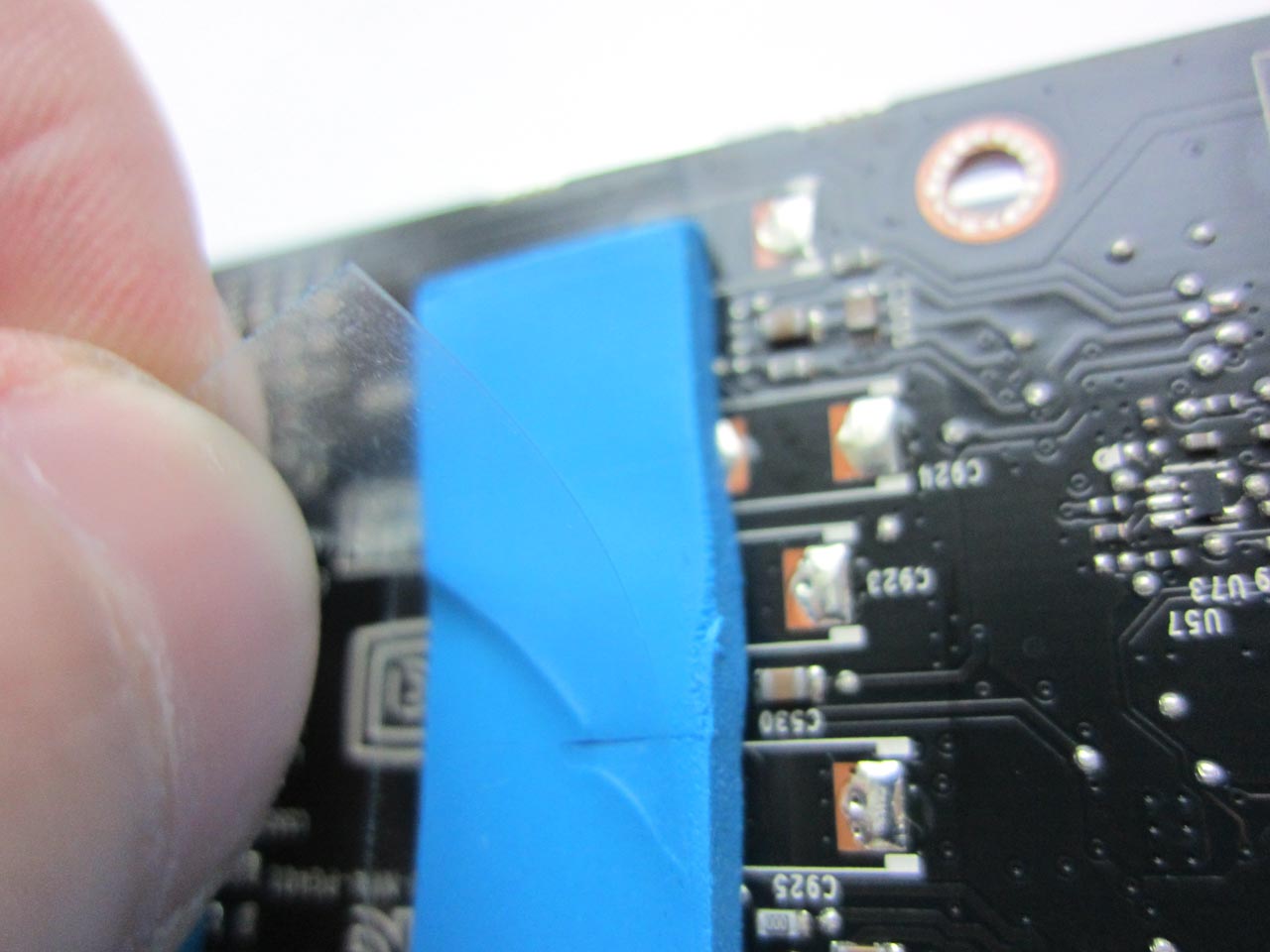

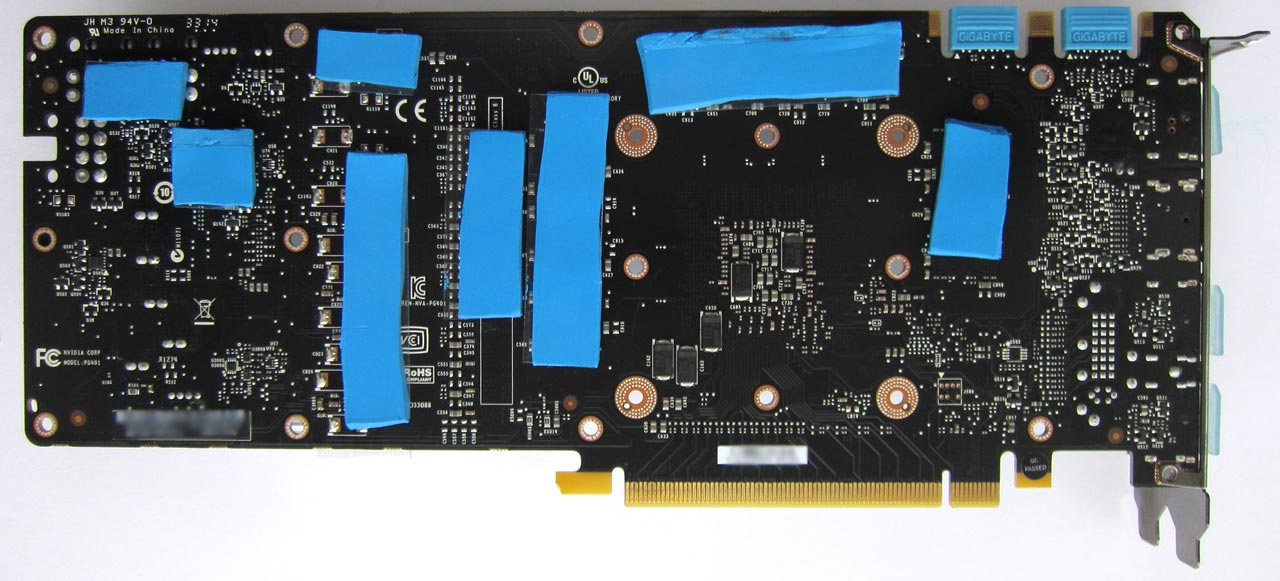

Далее я отмерил по длине нужное количество термопрокладок и отрезал их ножницами:
Тут я допустил оплошность, оказывается каждая из трёх термопрокладок уже поделена на секции, которые можно отделить одну от другой без помощь ножниц. Впрочем, метод их отделения друга от друга никоим образом не влияет на эффективность их работы.
Готовый вид изделия, задняя сторона видеокарты после водружения на нужные места термопрокладок:

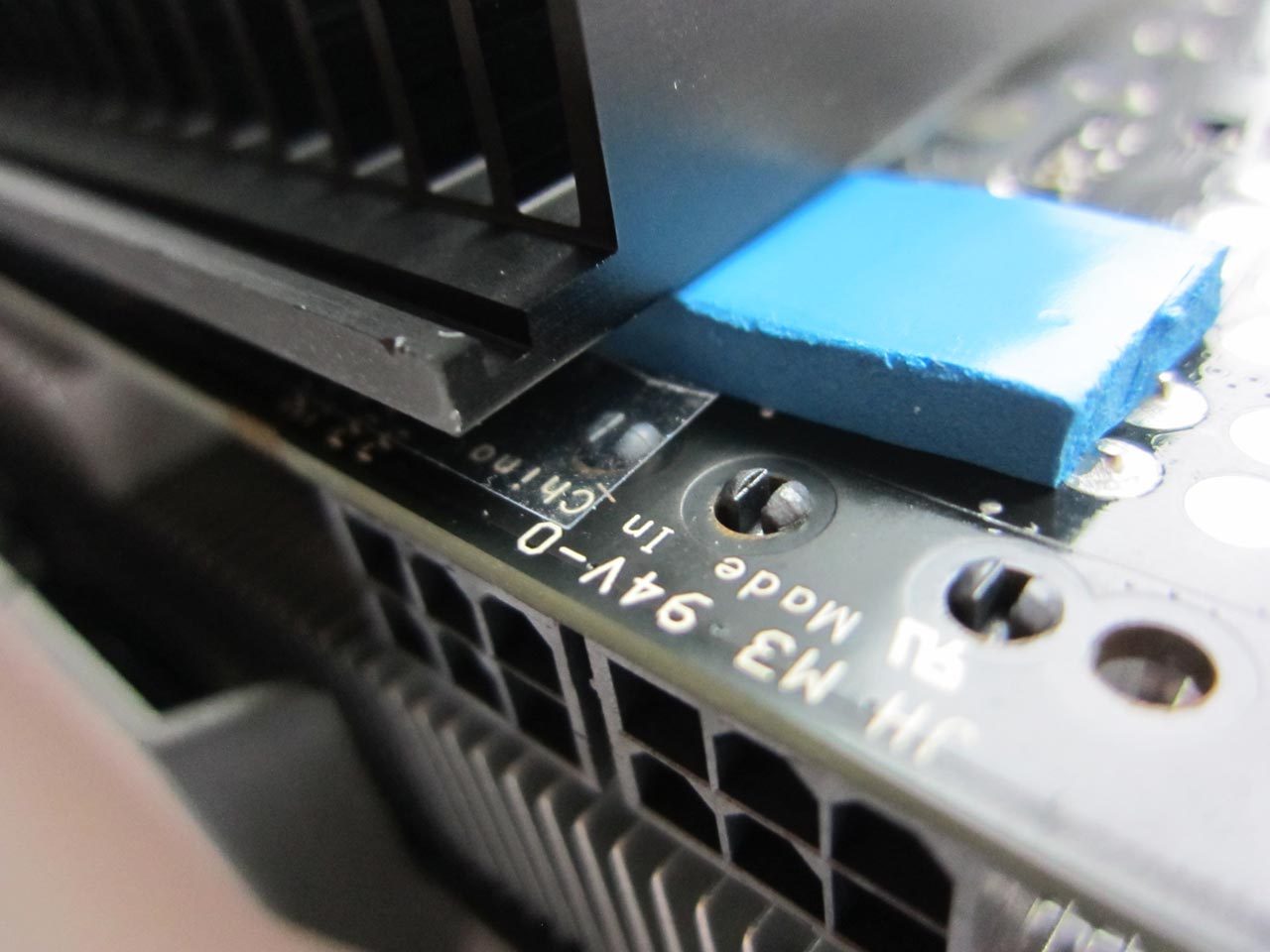

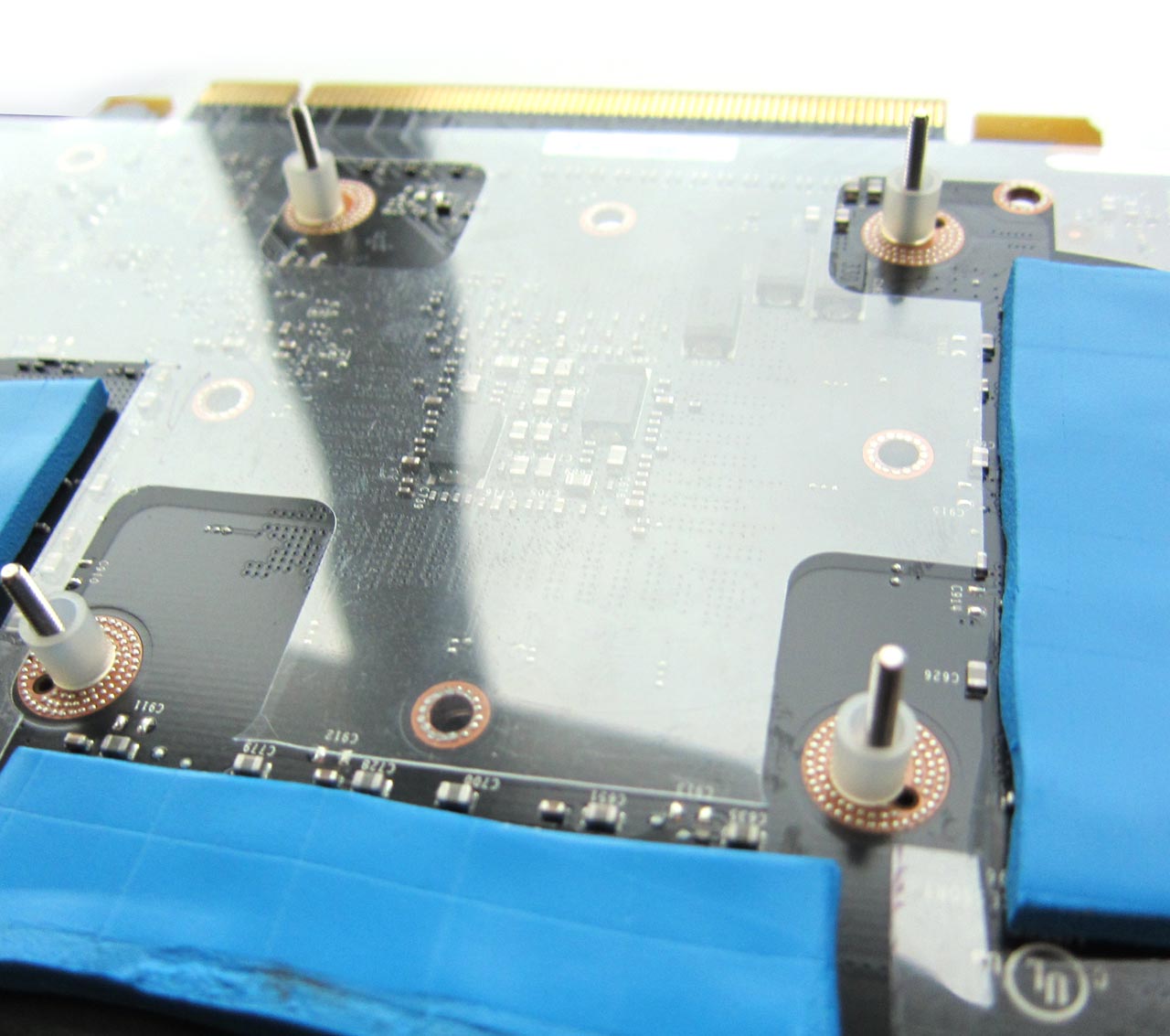

Как можно понять, эти термопрокладки нужно располагать позади самых горячих частей видеокарты, дабы тепло через них переходило на радиатор-бэкплейт.
Следующий шаг - необходимо наложить поверх задней стороны карты прозрачную плёнку из комплекта:

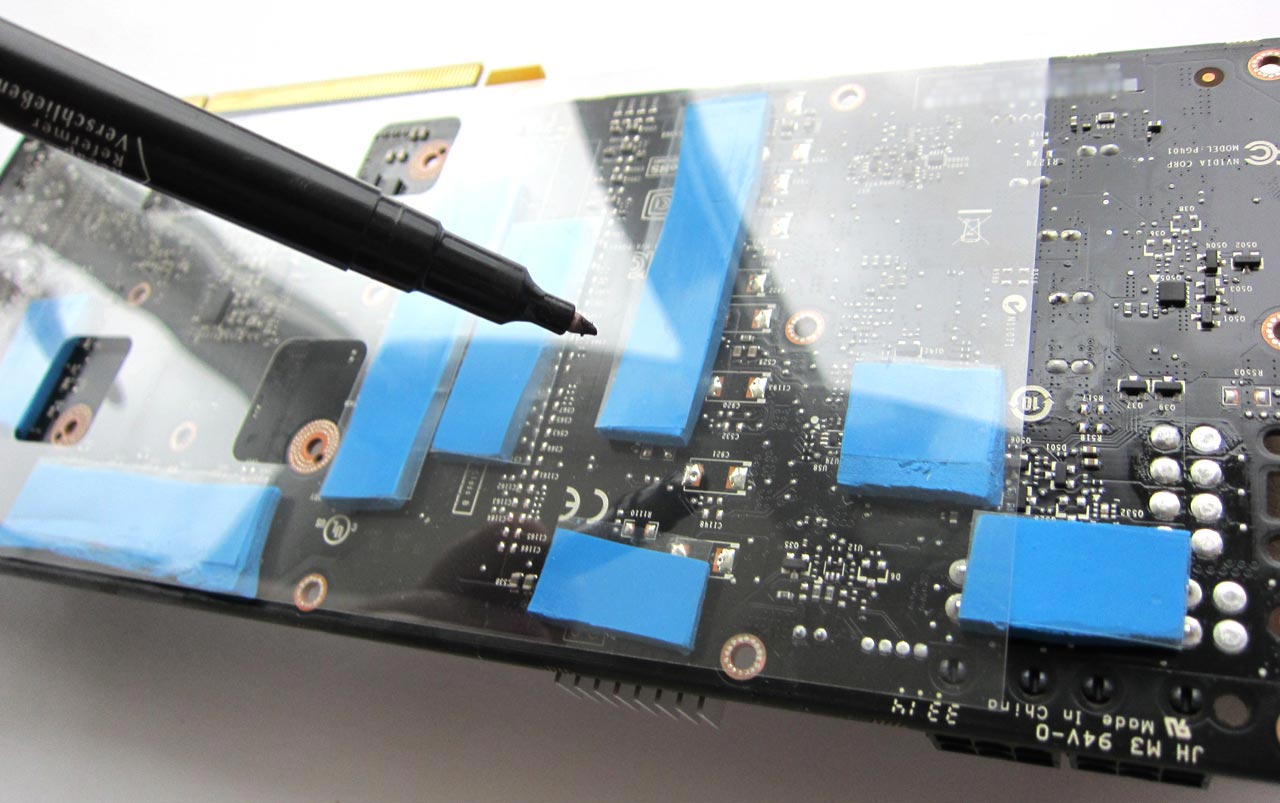

...после чего маркером или карандашом (так указано в инструкции) обвести места расположения термопрокладок на плёнке:
Я как ни старался, не смог заставить писать карандаш или маркер на плёнке, поэтому обвёл нужное канцелярским ножом:

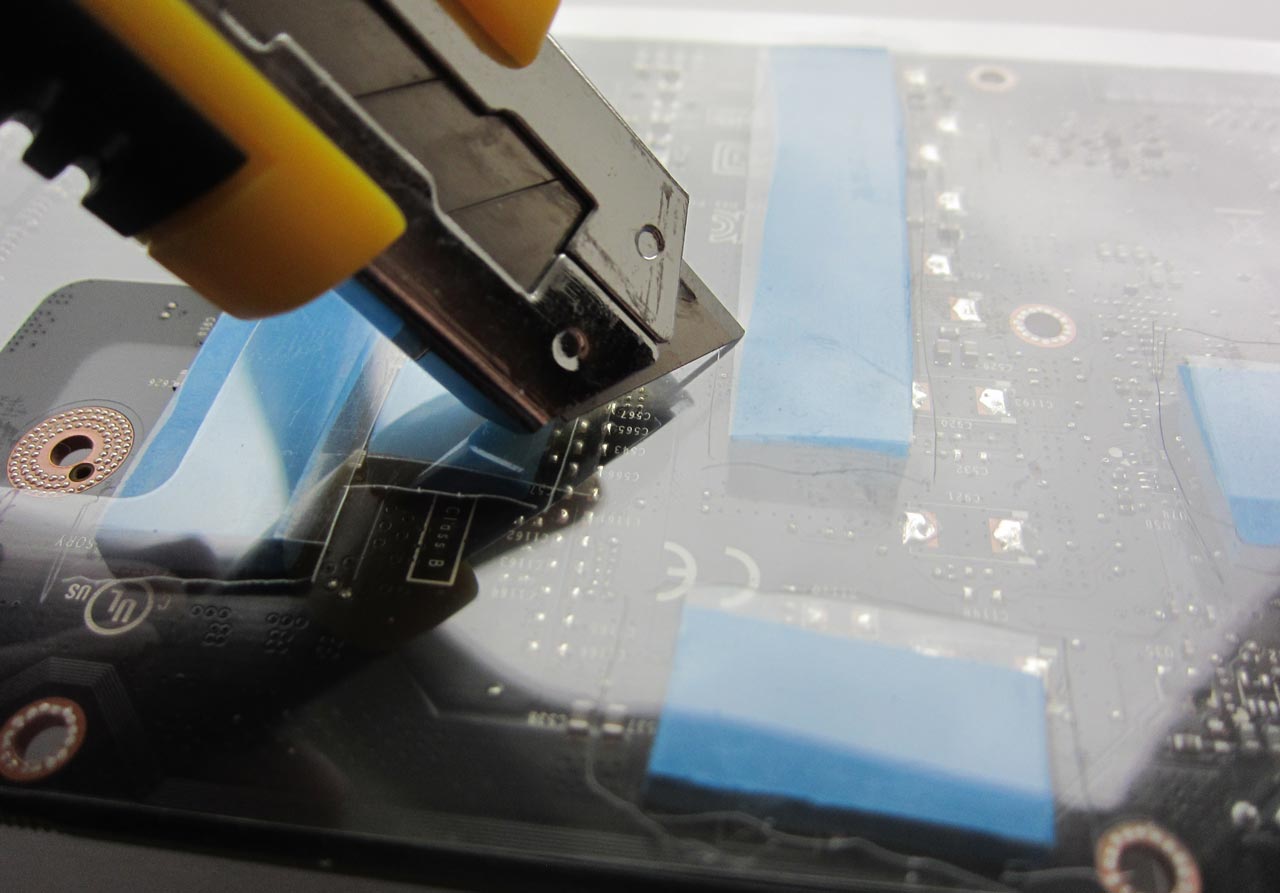

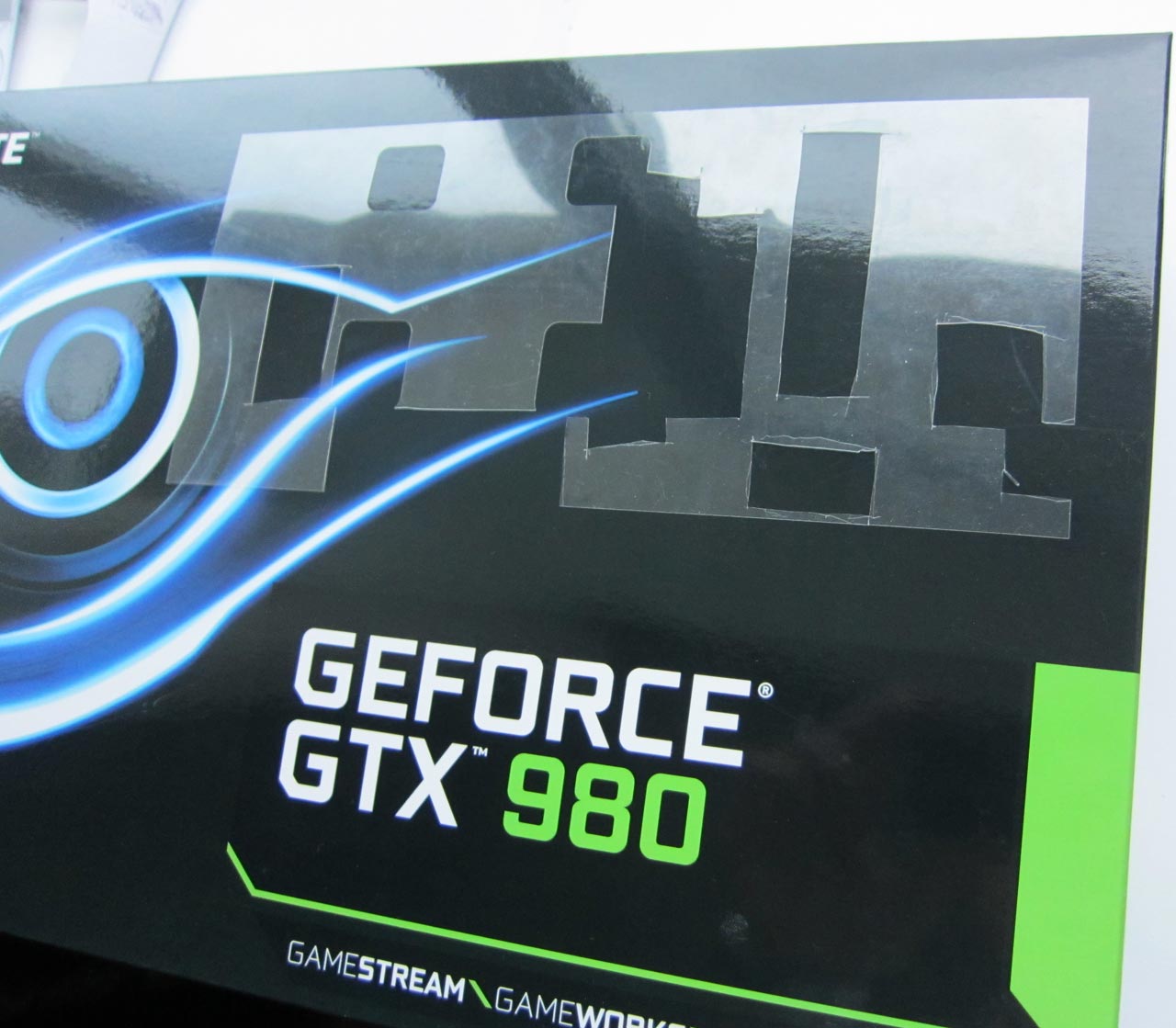

После, действуя по инструкции, я вырезал (всё тем же ножом, не без помощи линейки) отверстия в плёнке под термопрокладки, получилось вот что:
Теперь нужно положить показанный выше прозрачный изолятор на обратную сторону видеокарты и снять с термопрокладок их защитную плёнку:
Получилась примерно такая картина:
Я, конечно же, забыл положить сверху изолирующей плёнки чёрный квадратик из пенистого материала, но позже спохватился и исправился (на фото плёнки нет, однако забывать про неё не стоит):
Уже после этого можно прикладывать бэкплейт:
Тут важно смотреть, чтобы бэкплейт ровно лежал на изолирующей прозрачной плёнке, не выступая за её пределы, не контактируя с обратной стороной видеокарты напрямую:
После водружаем комплектные прямоугольные металлические пластины на торчащие штырьки (а на них, в свою очередь, одеваем пластиковые шайбочки):

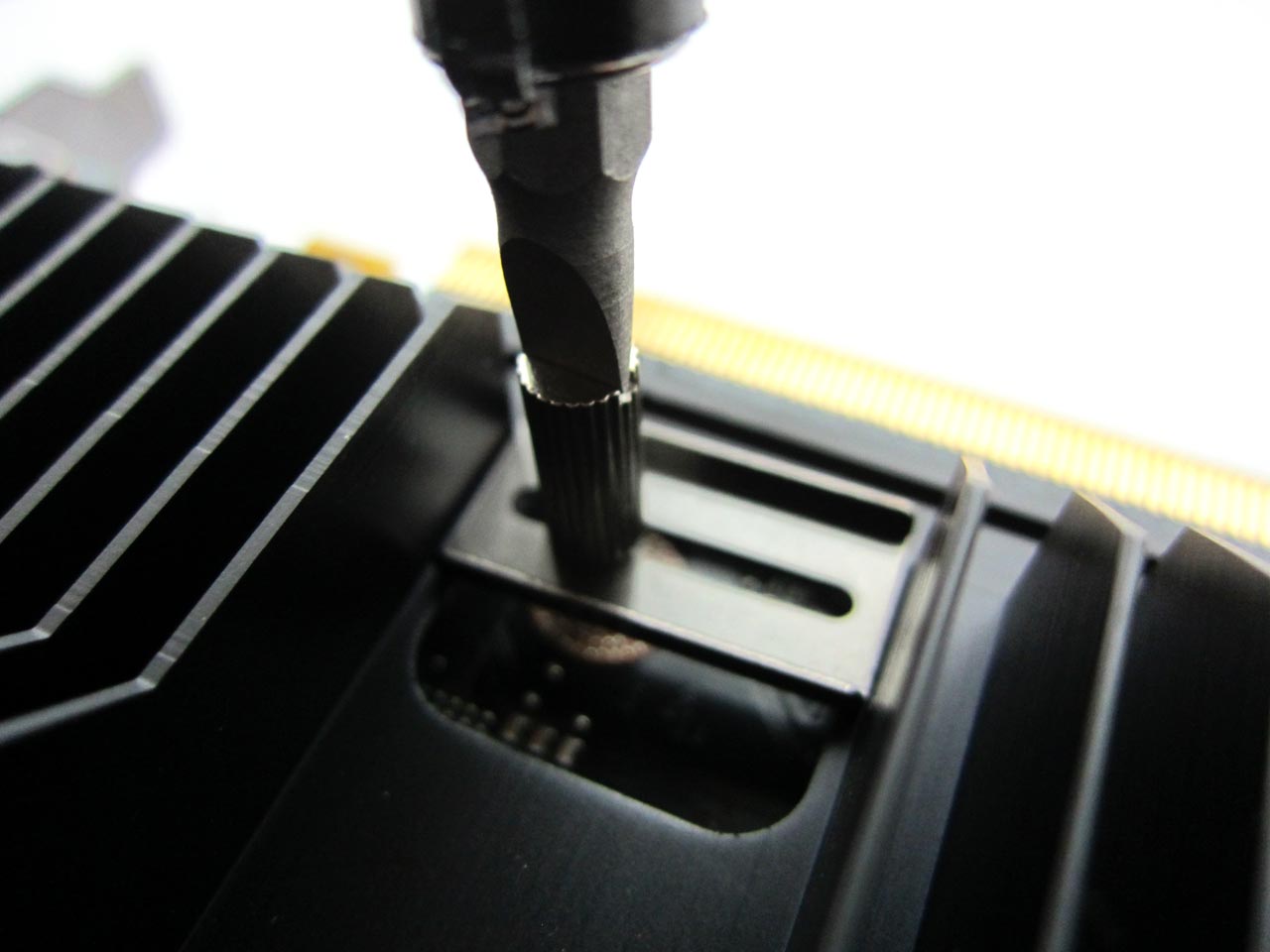

Закручиваем их металлическими гайками, сначала руками, а потом отвёрткой:
Будьте внимательны, уважаемые читатели, тут не стоит переусердствовать, закручивать гайки советуют на 25% за раз каждую, по-очереди, при этом не крутите до предела, тут важно вовремя остановиться, иначе тонкие винтики лопнут, они не самого высокого качества, как мне показалось.

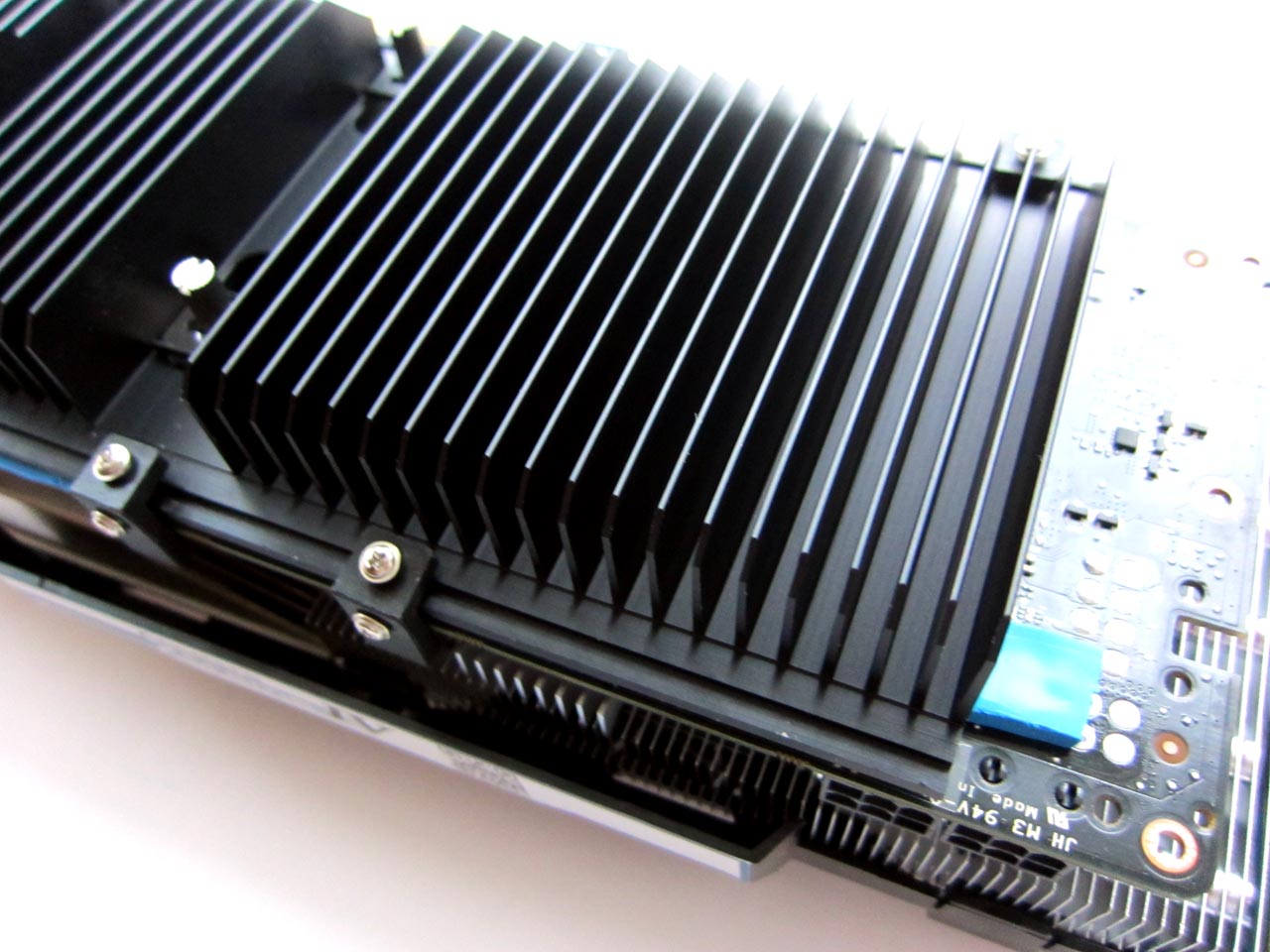

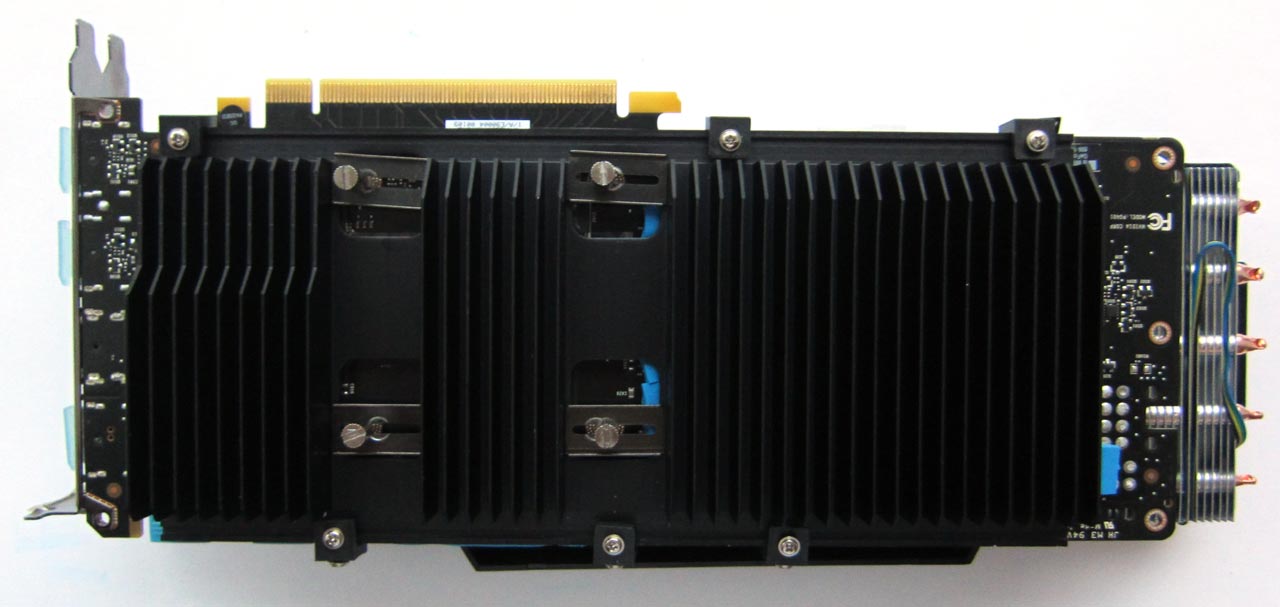

Если всё прошло хорошо, итог работы будет выглядеть примерно вот так:

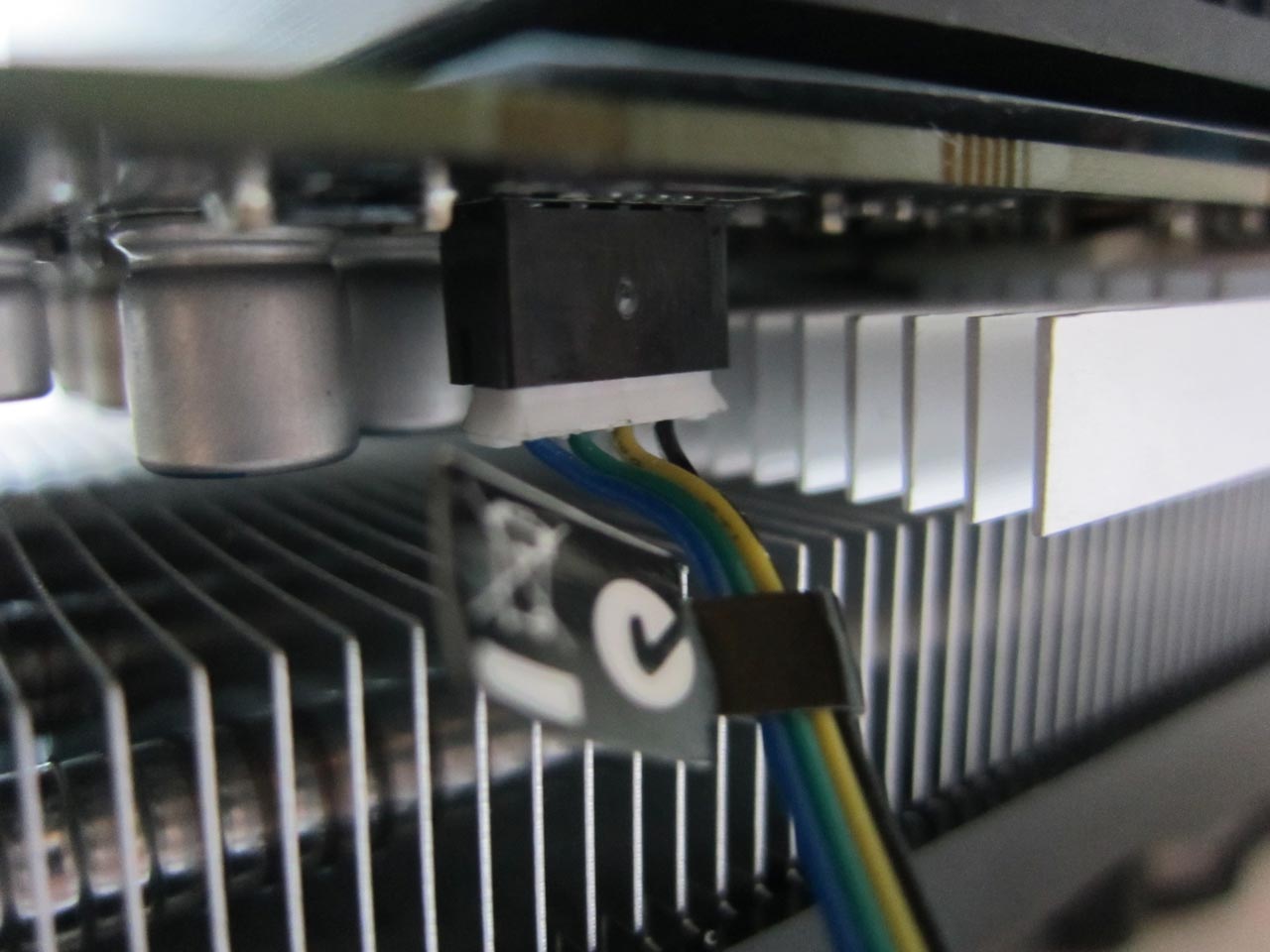

Не стоит забывать и про коннектор питания, обязательно подключите его вовремя (я этого не сделал и пришлось заморачиваться уже после
):

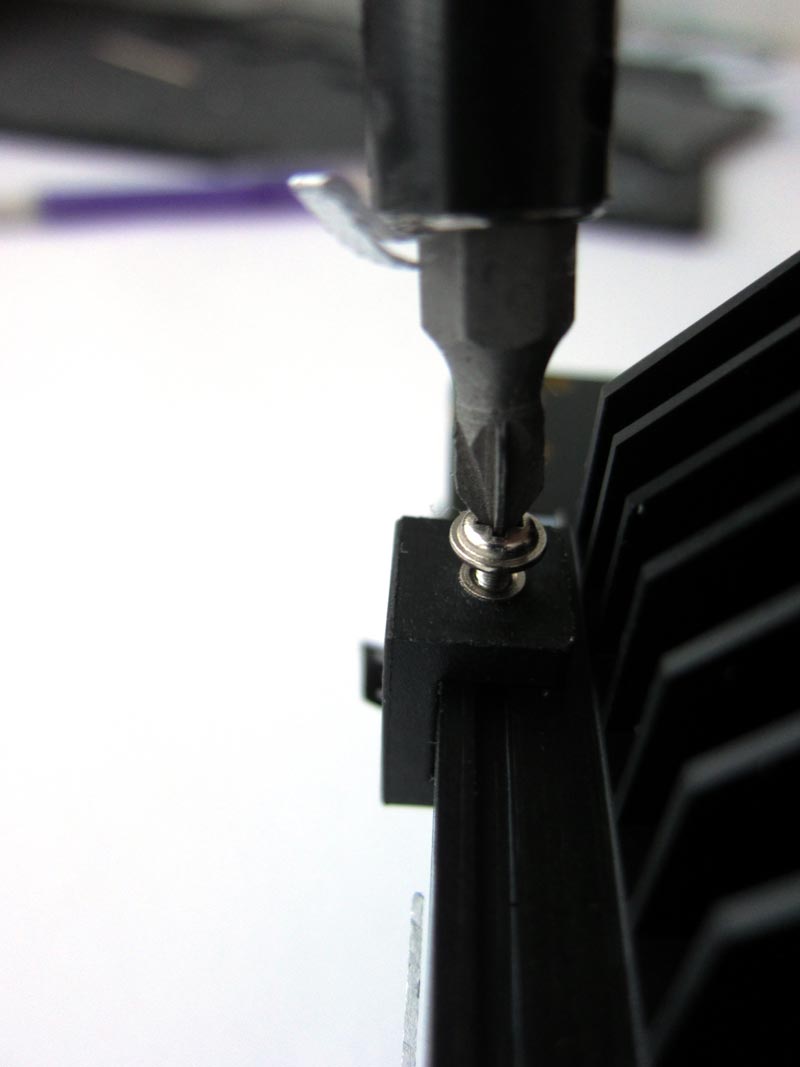

Следующий шаг - установка клипс, выполняющий две функции - они плотно прижимаю бэкплейт к видеокарте, а также служат креплением для планки жёсткости/кронштейна:

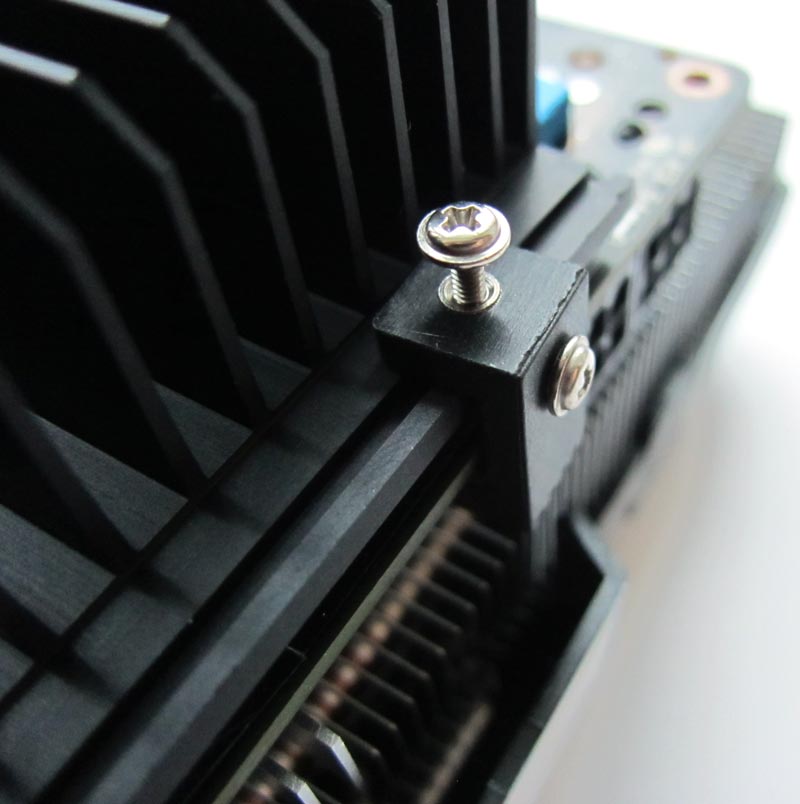

Закручиваете их таким образом, чтобы верхний винтик попал в углубление по внешнему краю бэкплейта. Обратите внимание на то, что кулер идёт в комплекте с клипсами двух видов - с отверстиями для крепления кронштейна и без оных. Вторые стоит крепить в нижней части карты (там, где находится коннектор PCIe), а в верхней.

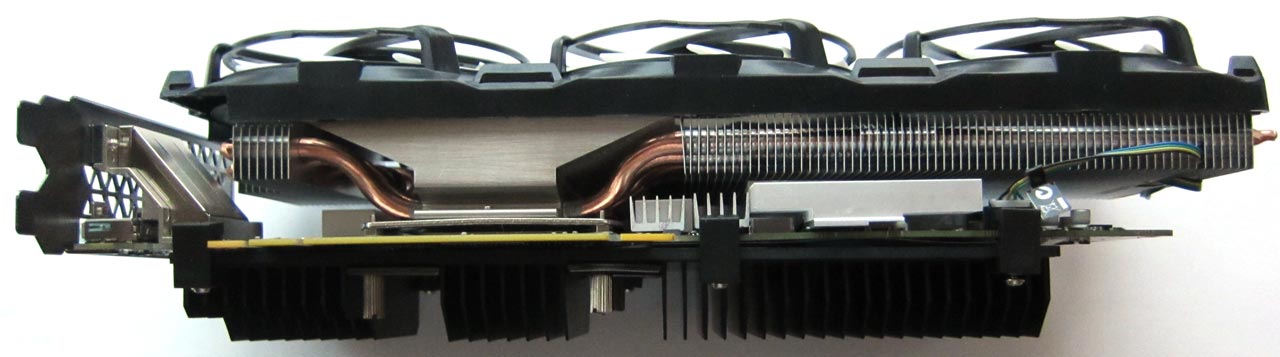

Вид карты с установленными клипсами:

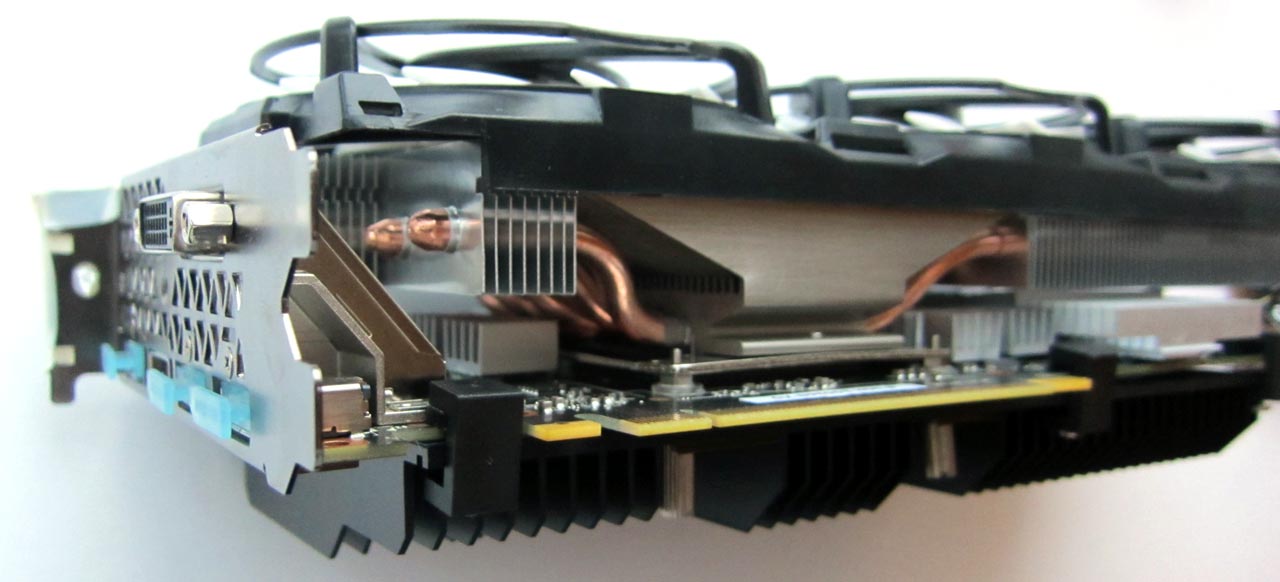

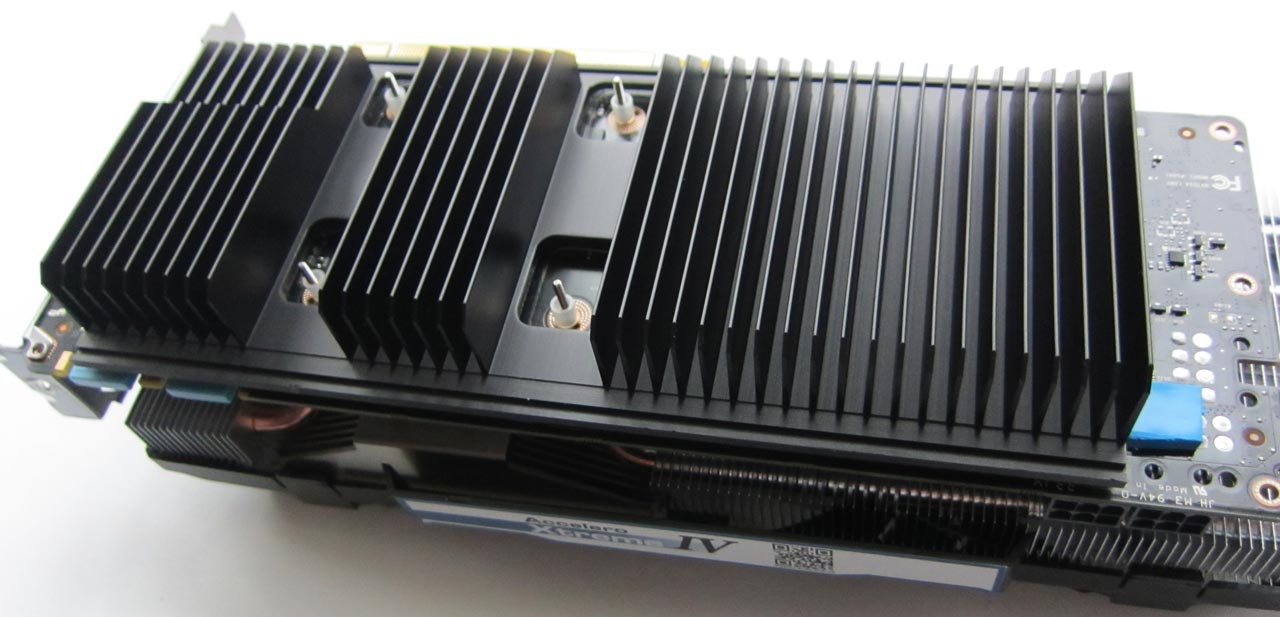

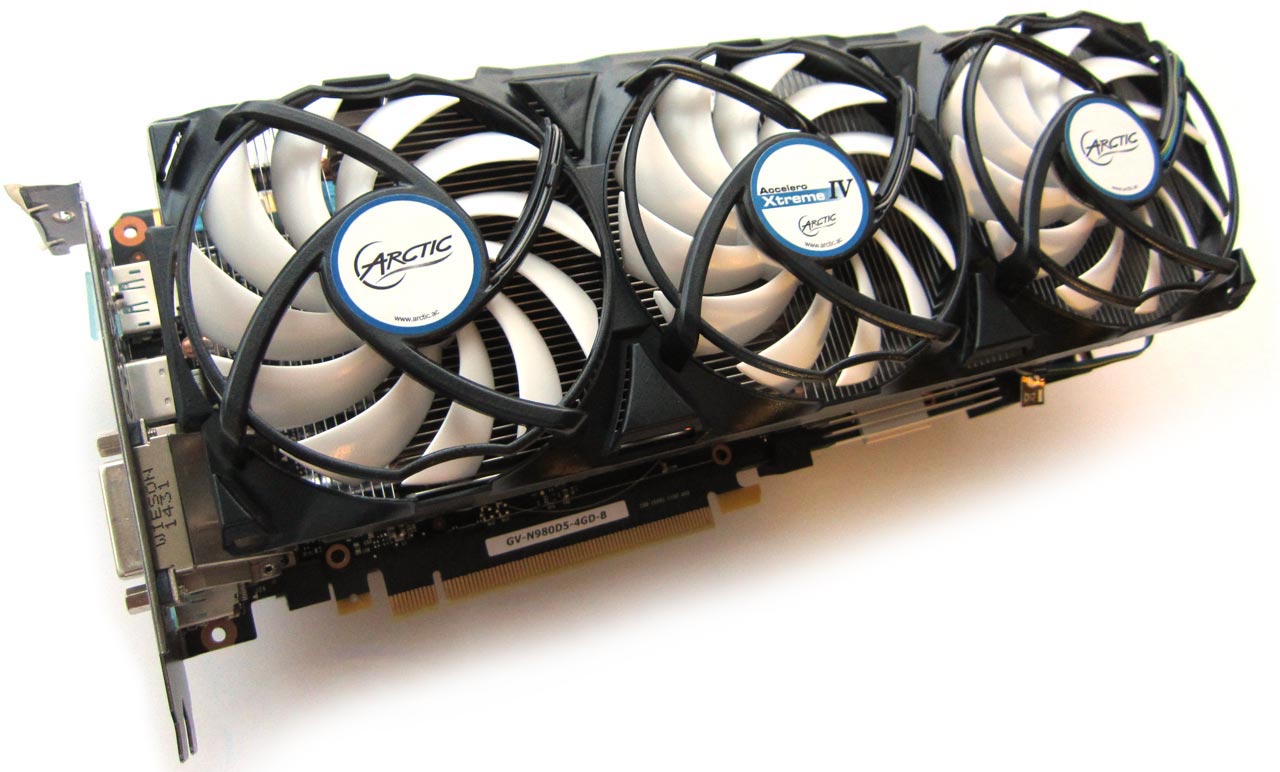

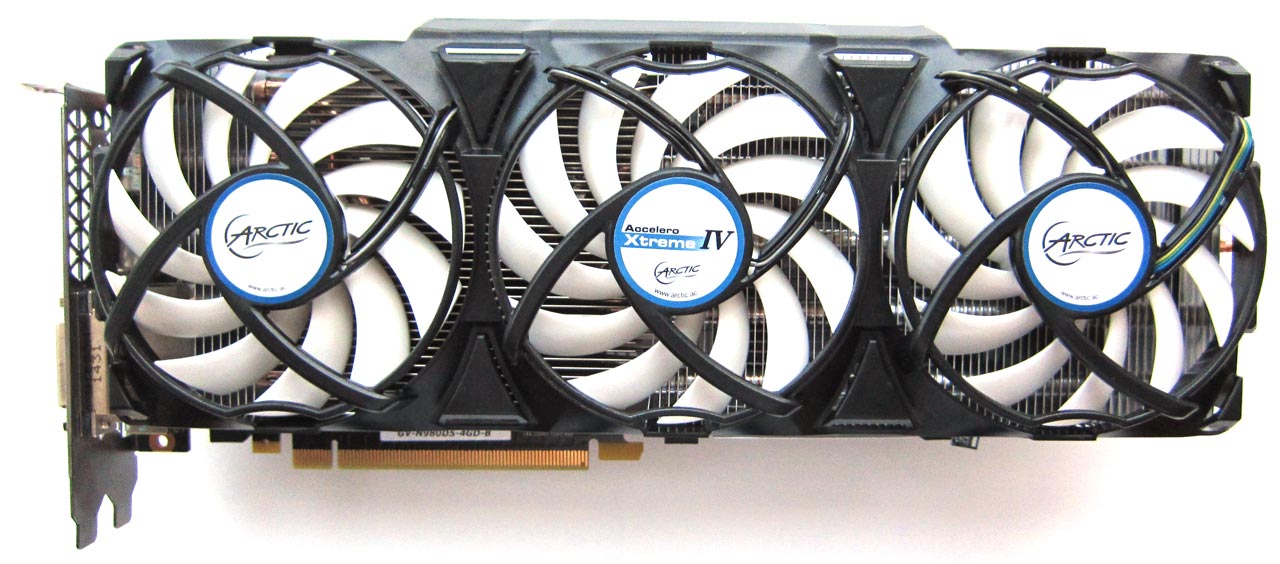

Изделие собрано и почти готово к установке в корпус ПК, красота - нет слов:

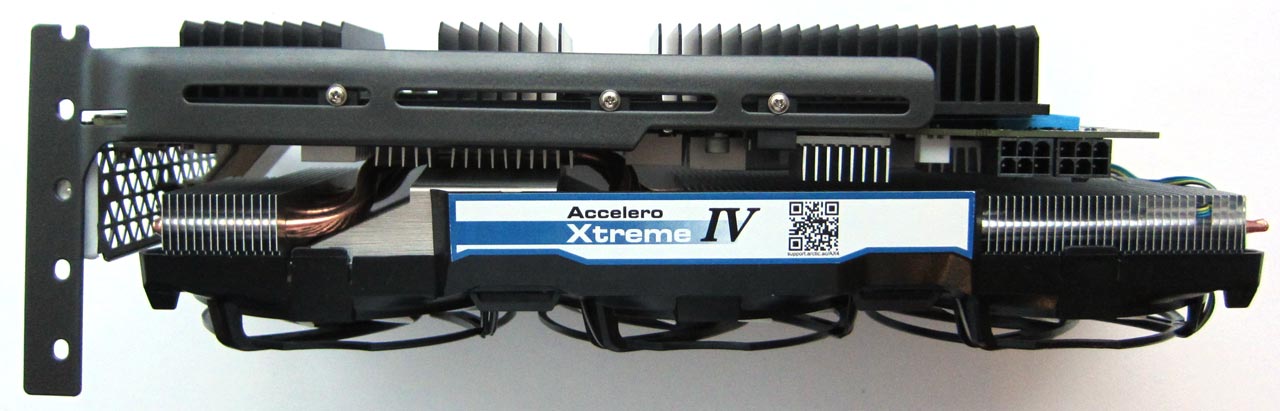

Теперь привинчиваем планку жёсткости (кронштейн) к карточке, итог работы будет примерно таким:

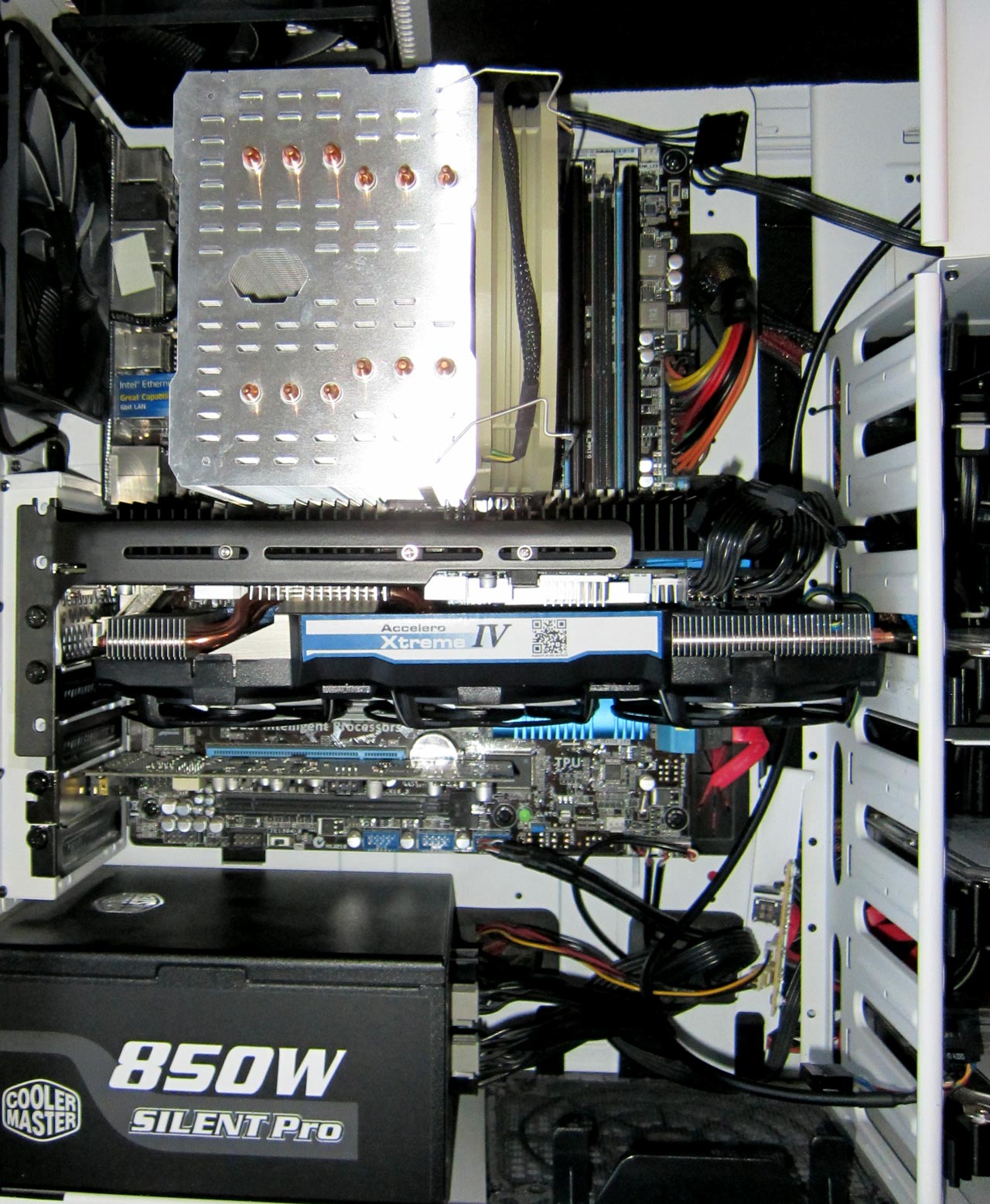

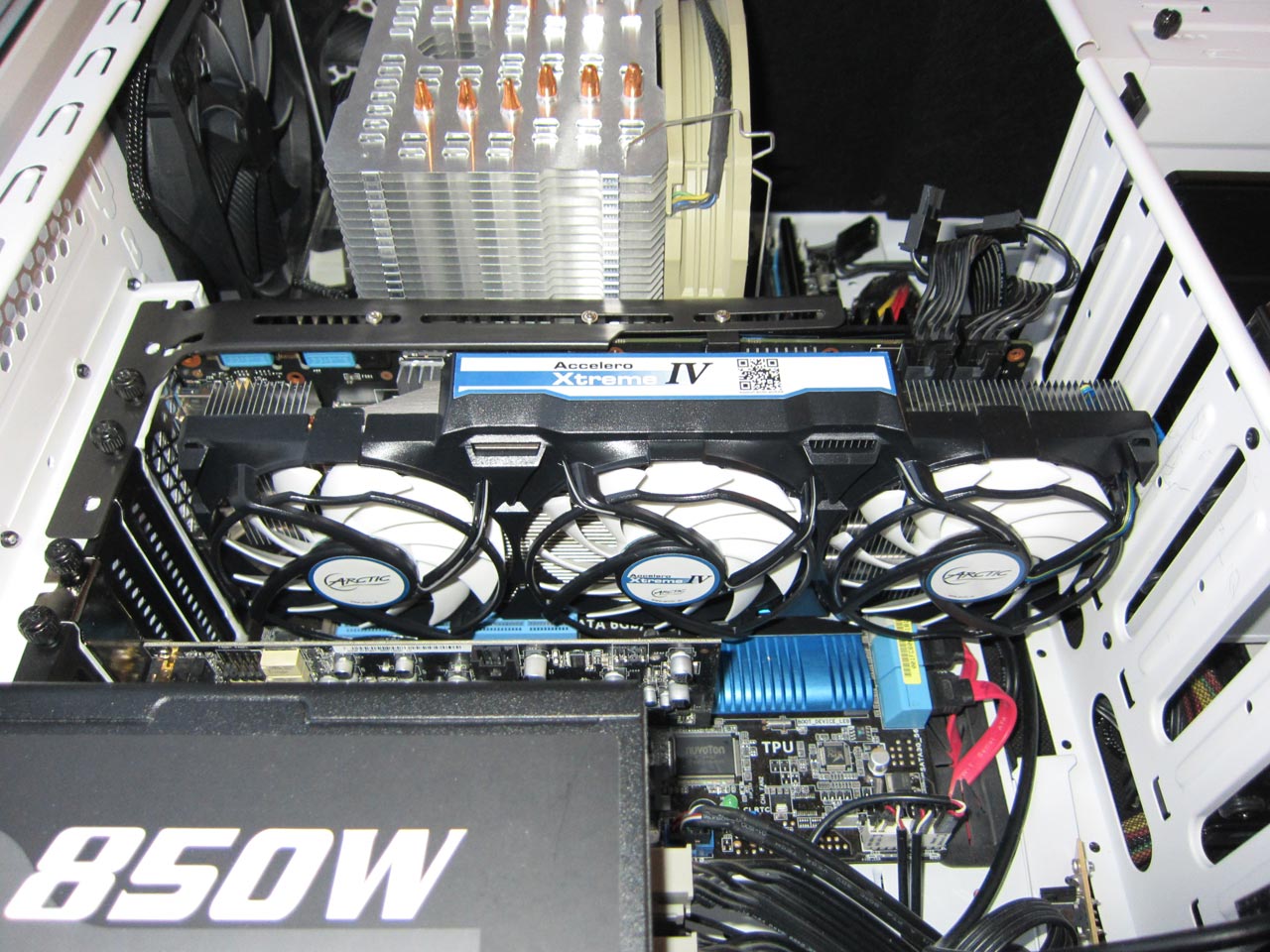

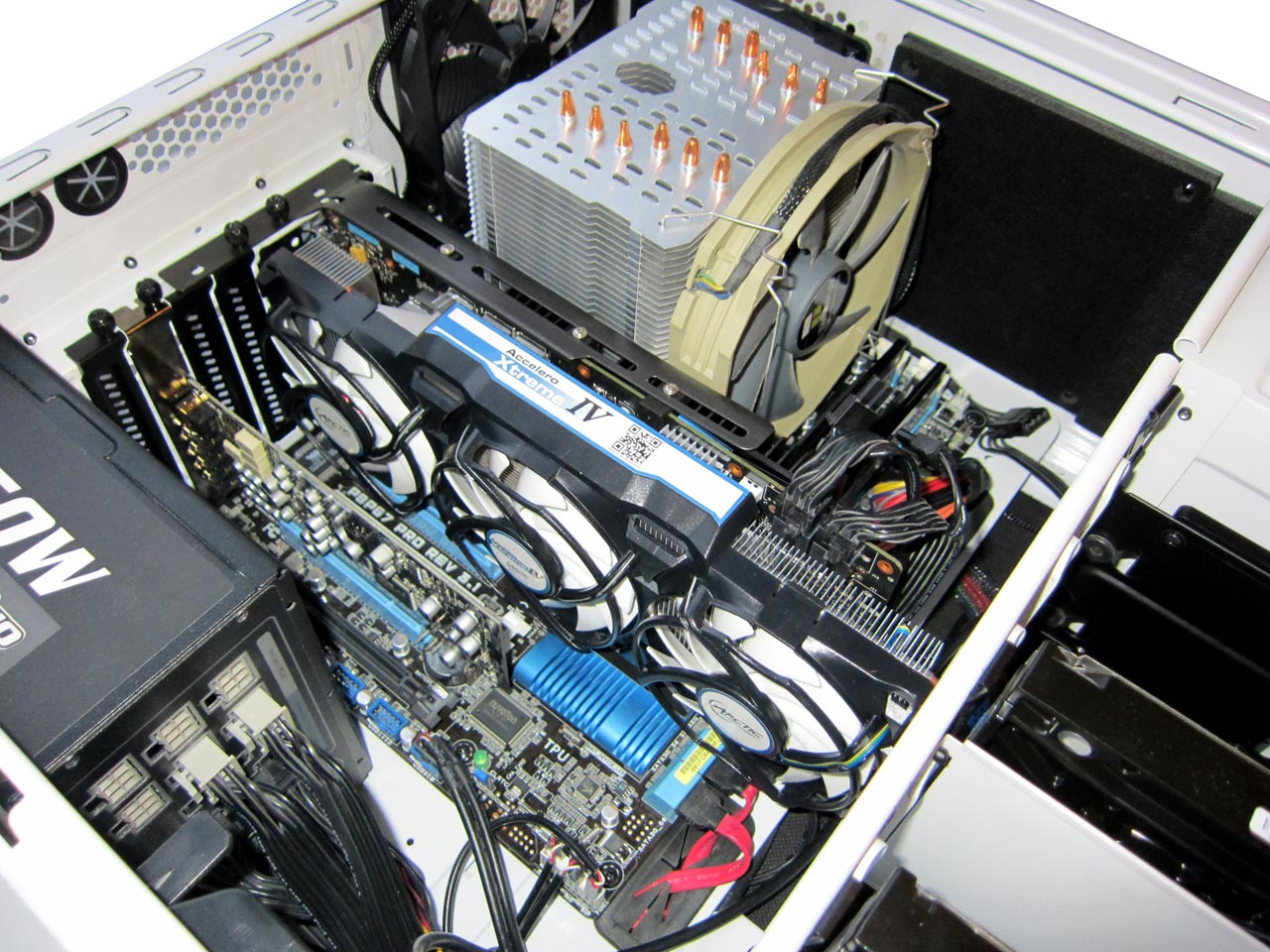

Установка видеокарты в мой корпус (Fractal Design Define R3) прошла не без сложностей - из-за габаритов бэкплейта-радиатора пришлось пожертвовать подключением фронтальной USB панели, но сие есть особенность системной платы и мне в данном случае просто не повезло с расположением соответствующего хедера и высотой коннектора в него помещаемого.

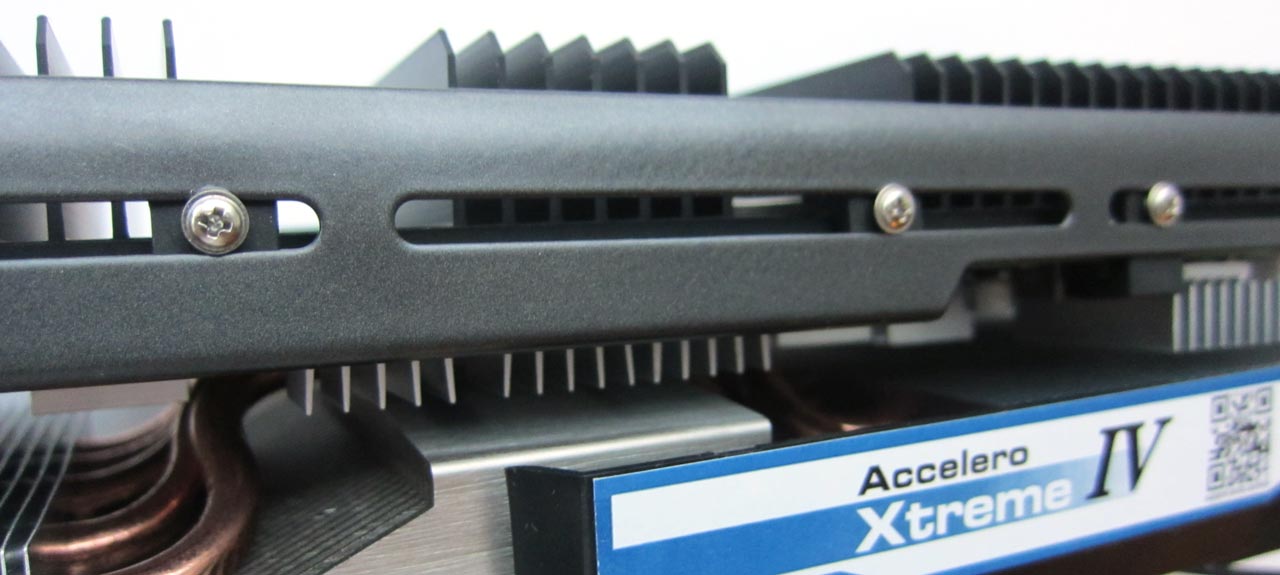

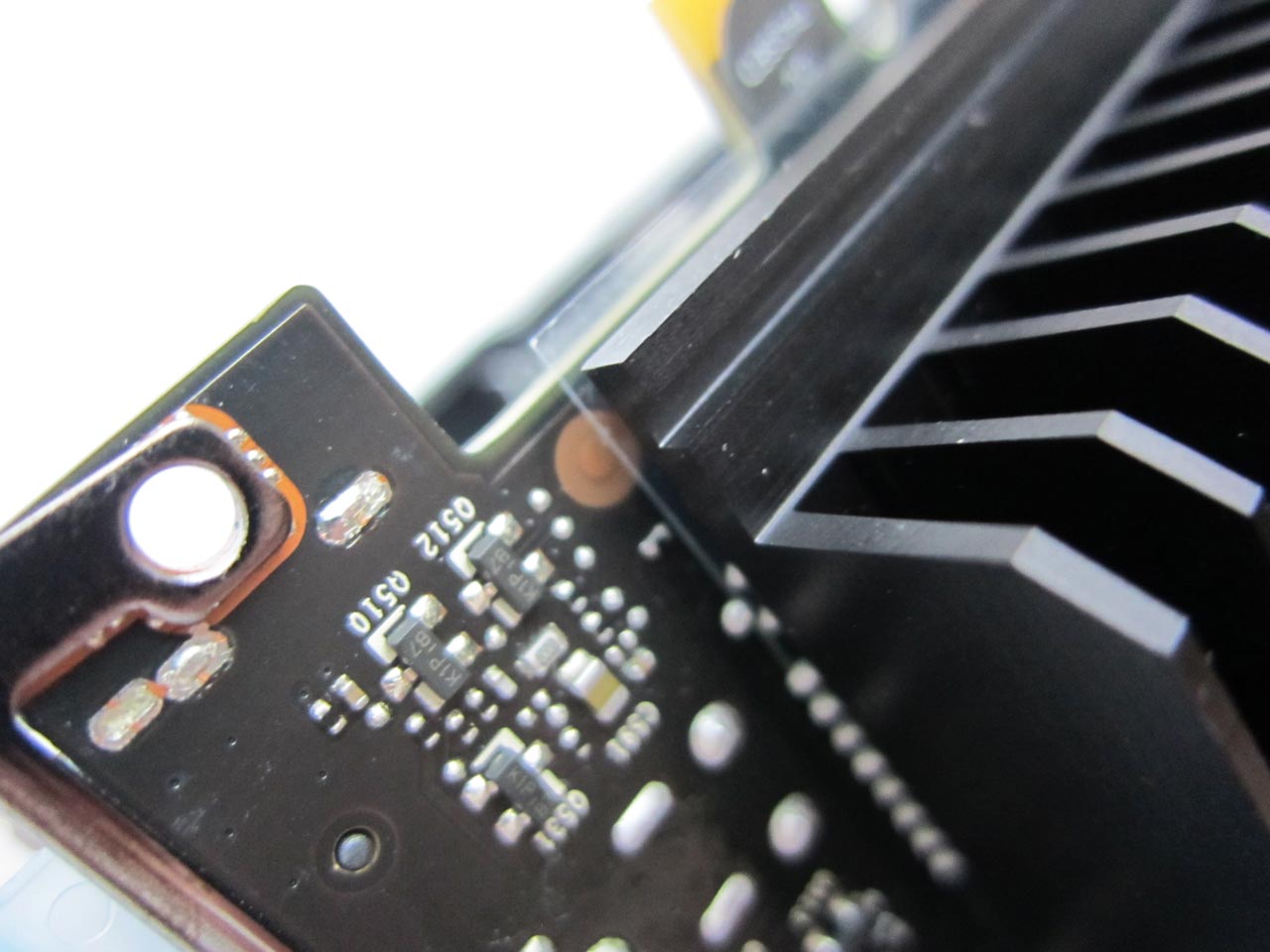

Немалые размеры бэкплейта вплотную приблизили карту к кулеру на процессоре, однако в PCIe слот GTX 980 встала без проблем:
Ну что же - карта и кулер готовы, пришла пора узнать, на что способна эта замечательная, столь эффектно выглядящая, пара.
Тест ARCTIC Accelero Xtreme IV на GeForce GTX 980
Спецификации тестового стенда:
Материнская плата - ASUS P8P67 PRO (с последним доступным BIOS)
Процессор - Core i5-3570K @ 4.7ГГц
Кулер - Thermalright Macho
Оперативная память - Corsair XMS3 CMX16GX3M2A1600C11 (16ГБ)
Видеокарта - Gigabyte GTX 980 (GV-N980D5-4GD-B)
Кулеры для видеокарты - референсный и ARCTIC Accelero Xtreme IV
Звуковая карта - ASUS Xonar D1
Блок питания - Cooler Master Silent Pro M850
Накопитель - Samsung 840 Pro 256ГБ (DXM05B0Q)
Монитор - BenQ XL2411T
Колонки - Microlab SOLO-7C
Корпус - Fractal Design Define R3 с 4 вентиляторами Scythe Glide Stream (1000 об/мин)
ОС - Windows 7 Ultimate SP1 x64 (со всеми патчами, что выходили)
Версия драйверов ForceWare - 344.16 WHQL
Софт для мониторинга - MSI Afterburner 4.0.0
Бенчмарки/игры/прочий софт: 3DMark 2013, Crark 5.0b, FurMark 1.14.1.2, Unigine Valley 1.0, Dead Rising 3, Tomb Raider (2013)
Методика тестирования - в помещении с контролируемой температурой (25 градусов по Цельсию, постоянно работала сплит-система) я запускал то или иное приложение и через 10 минут работы видеокарты в нём без разгона делал скриншот температурных и некоторых других показателей через мониторинг MSI Afterburner 4.0.0. После каждого "забега" я давал карточке остыть до стабильной температуры, после чего повторял тест в разгоне. Помимо тестовых приложений никакого другого софта не функционировало / не было запущено.
В тестах с разгоном GTX 980 работала при таких настройках Afterburner:
Кликабельно

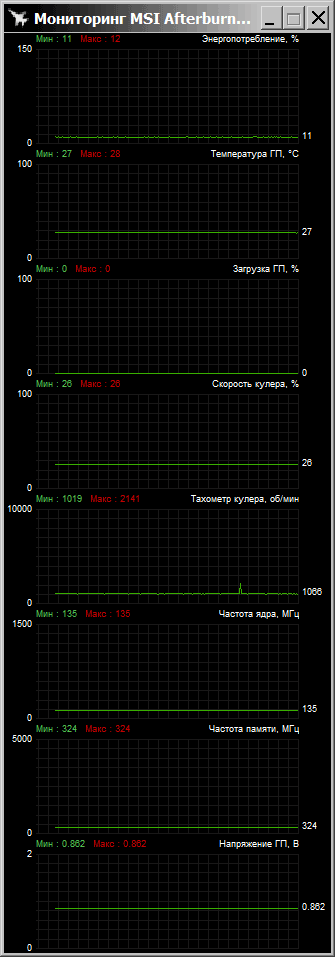

Температура в простое

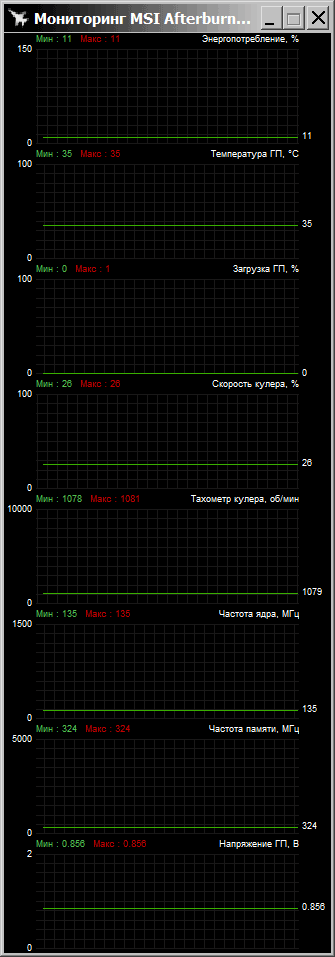

Первый тест - видеокарта находится в простое. В течении 10 минут не запускаются приложения, на экране монитора лишь рабочий стол Windows 7 с отключенным Aero.
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
Разница по температуре весьма велика, но объяснить это можно тем, что карта с кулером от ARCTIC только что была помещена в холодный ПК, а с эталонным работала некоторое время.
Температура в простое (с разгоном)
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
Отрыв оснащённой кулером ARCTIC Accelero Xtreme IV карты от неё же, но с эталонной системой охлаждения составил 9 градусов. Если же карта проработает в ПК некоторое время, температура будет в районе той, что и у референсного кулера, т.е. в простое разница будет минимальна.

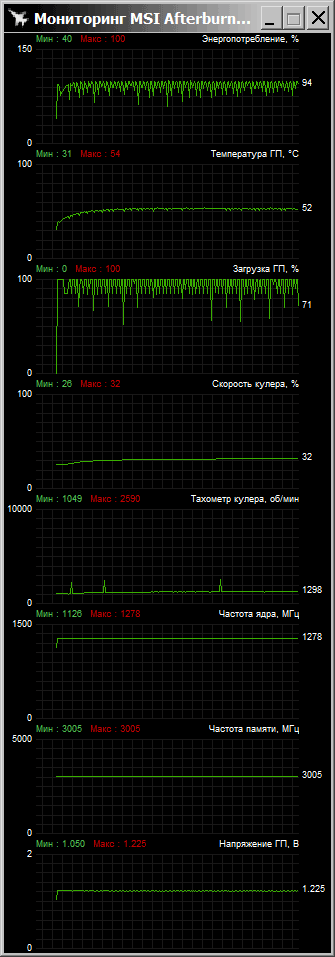

Crark 5.0b
Данная софтина осуществляет взлом паролей (методом подбора) посредством CUDA ядер видеокарты GeForce. Для теста был создан архив типа RAR, задан пароль из четырёх символов (операция длится более 10 минут, что идеально для теста).
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
В нагрузке (и весьма серьёзной, судя по графику) под CRARK разница по максимальной температуре составила 27 градусов. Интересно, будет ли разрыв столь ощутимым, если GTX 980 погнать?

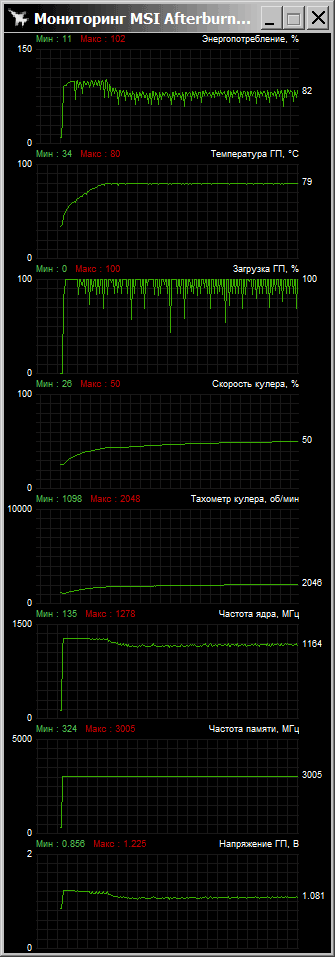

Crark 5.0b (с разгоном)
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |

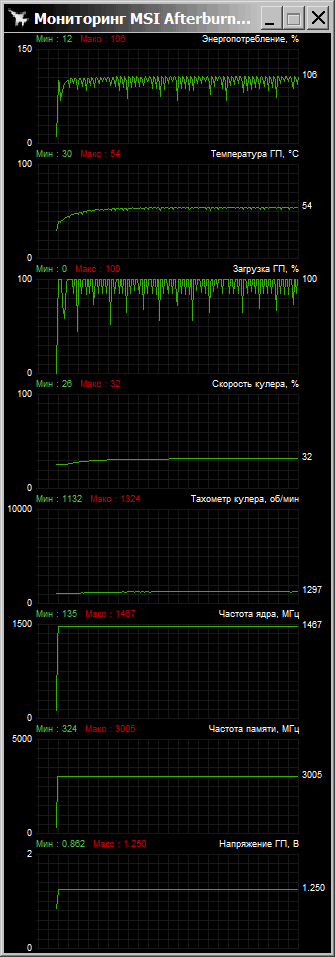

30 градусов разницы - феноменальный результат. Обратите внимание также на частоту ядра, т.к. температуры ниже, карта с новым кулером работает на 1467МГц, а не 1454МГц. Кулер от ARCTIC работает на гораздо меньших оборотах - ~1300 против ~2700 об/мин.
FurMark 1.14.1.2

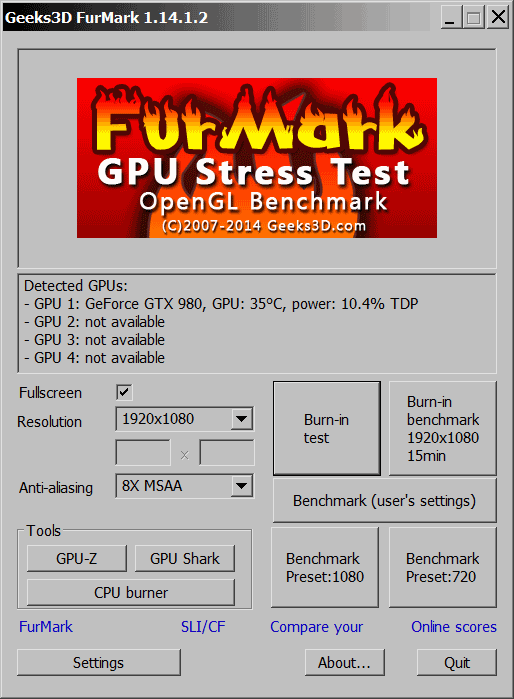

Настройки теста/бенчмарка:
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
28 градусов разницы, значительно более высокая стабильная (не скачущая постоянно вниз-вверх) частота ядра, я уже молчу про отсутствие лишнего шума - вот что даёт нам ARCTIC Accelero Xtreme IV, водружённый на GTX 980.
FurMark 1.14.1.2 (с разгоном)
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |

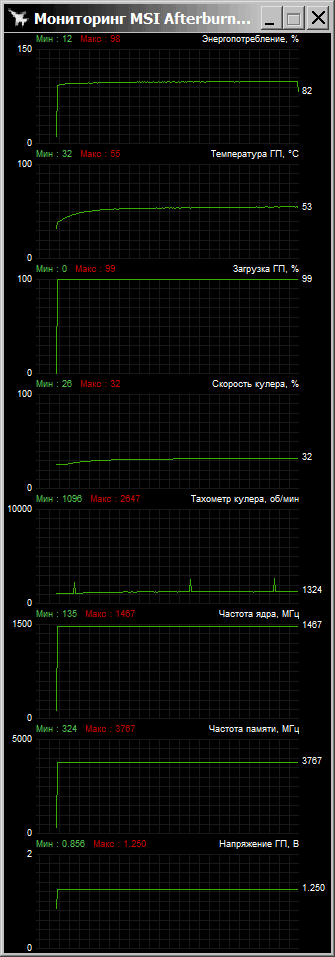

И вновь мы наблюдаем 28 градусов разницы, плюс работу при более высоком напряжении и частоте GPU. Мониторинг тахометра кулера показывает на ~50об/мин более высокую скорость работы системы охлаждения Accelero Xtreme IV, однако разницы в плане шума нет никакой. GTX 980 с референсной турбиной в разгоне с указанными параметрами слышно очень хорошо.
3DMark 2013

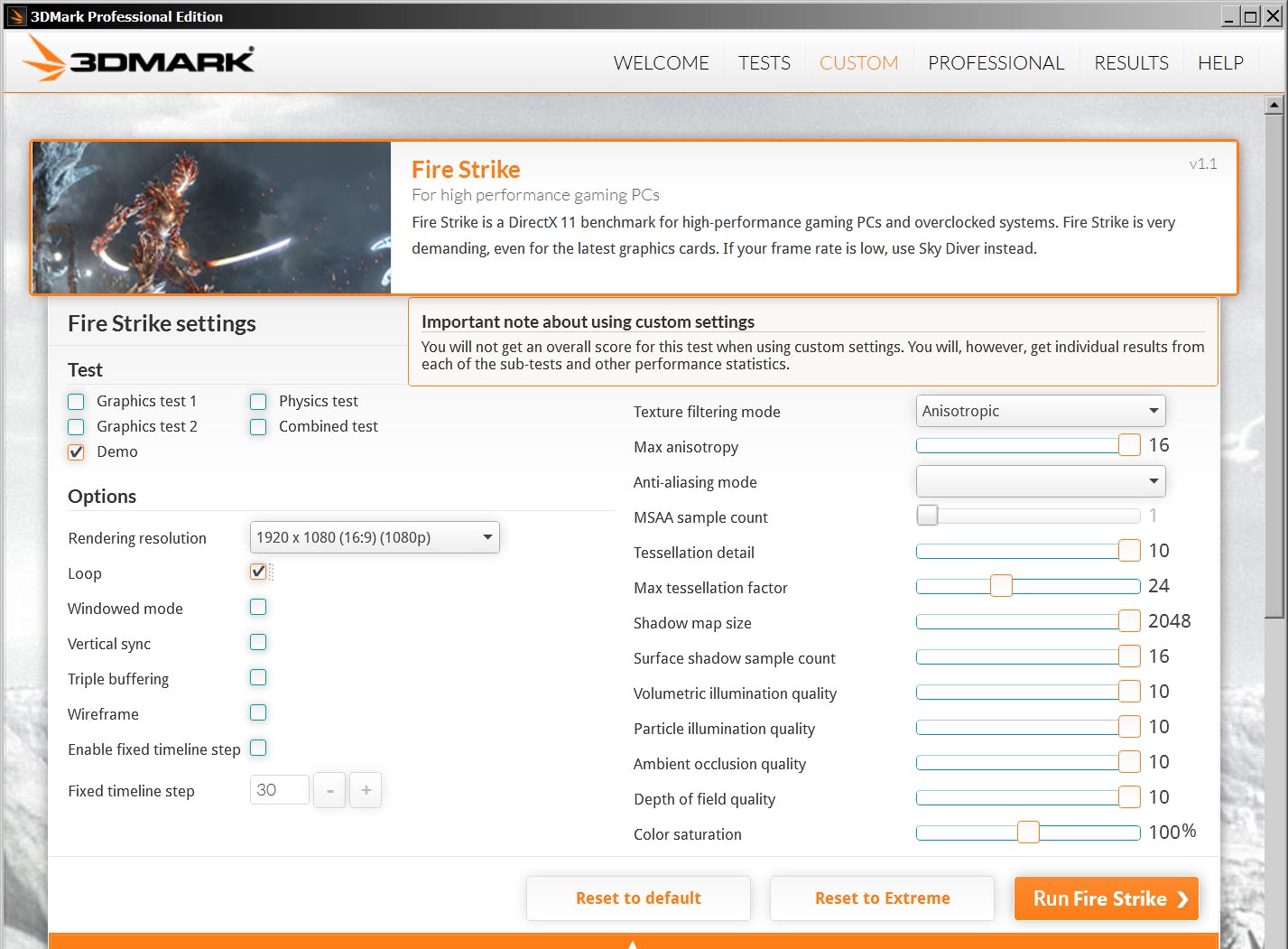

Настройки теста/бенчмарка:
Кликабельно
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
26 градусов разницы, на 900 об/мин меньшая скорость работы вентиляторов кулера - такие дивиденды мы наблюдаем у GTX 980 оснащённой Accelero Xtreme IV перед эталоном.

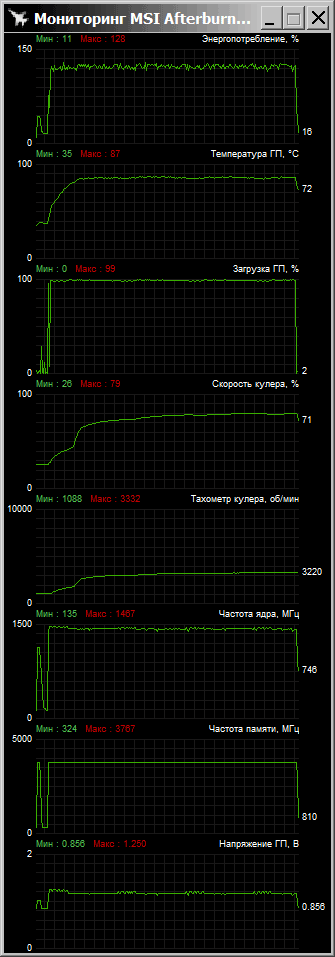

3DMark 2013 (с разгоном)
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
С разгоном GTX 980 облачённая в эталонный кулер прогрелась до нешуточных 87 градусов, если считать максимум, в то время как эта же карта с творением ARCTIC едва раскочегарилась до 60 градусов по Цельсию, 27° разницы. В данном тесте вентиляторы AAX IV успели раскрутиться до ~1400 об/мин, а "турбина" референса до ~3300 об/мин. Разница по уровню шуму, само-собой, огромна.
Unigine Valley Benchmark 1.0
Настройки теста/бенчмарка:
Кликабельно
|
|
|
|

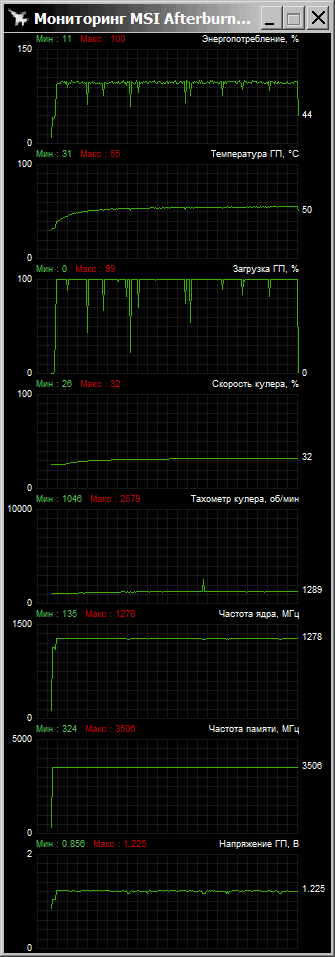

| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
Вновь мы видим значительное преимущество кулера от ARCTIC над творением Nvidia (если, конечно, она сама производит эталонные кулеры). 25 градусов разницы, куда более высокая тактовая частота ядра, плюс скорость вращения лопастей вентиляторов в ~1200 об/мин против ~2000. Плюсы от использования швейцарского кулера очевидны.
Unigine Valley Benchmark 1.0 (с разгоном)
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |

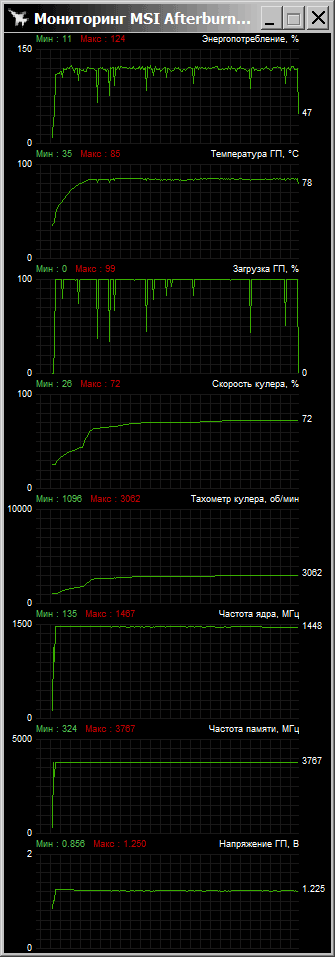

Очередная победа Accelero Xtreme IV, преимущество в 25 градусов сохранено, а ядро работает на постоянных 1467МГц, напряжение не скачет. Кулер трудится на едва слышимых ~1400 об/мин, когда как референс ревёт на 3000 об/мин.

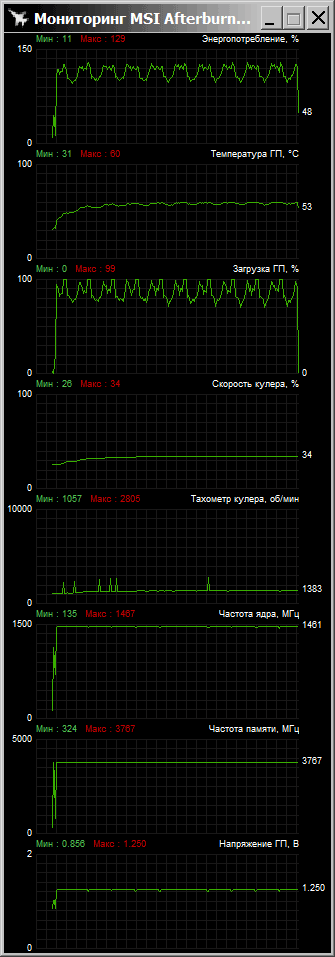

Tomb Raider

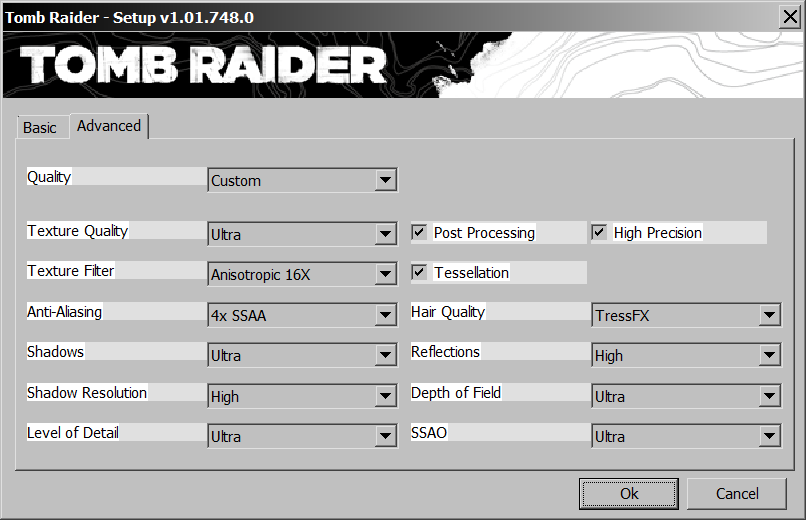

Настройки игры/бенчмарка:
Кликабельно

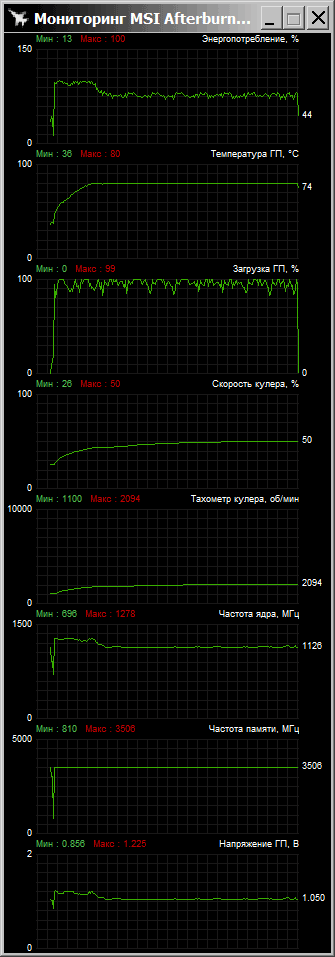

Для замеров температуры был запущен бенчмарк в режиме Loop (-benchmark -loop).
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
80 градусов по Цельсию у референса, 58° у детища ARCTIC, кулер в первом случае работал на ~2100 об/мин, а во втором - ~1400 об/мин, напряжение скакало вместе с тактовой частотой ядра в обоих случаях.
Tomb Raider (с разгоном)
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
85° у референса против 60° у AAX IV, как всегда мы видим весомое преимущество последнего названного решения. Тактовая частота также выше, ровно как и напряжение на GPU. У карты с эталонным охлаждением вентилятор работал на 3000 об/мин, у AAX IV - на 1460 об/мин.
Dead Rising 3

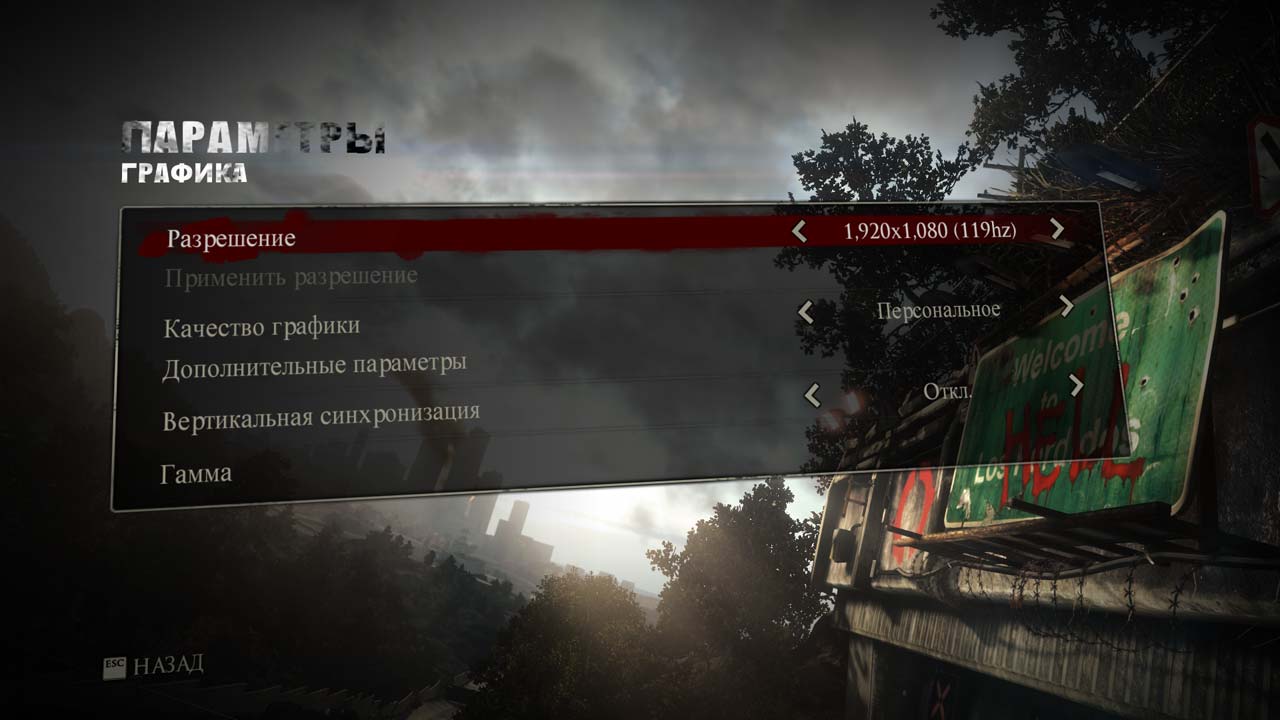

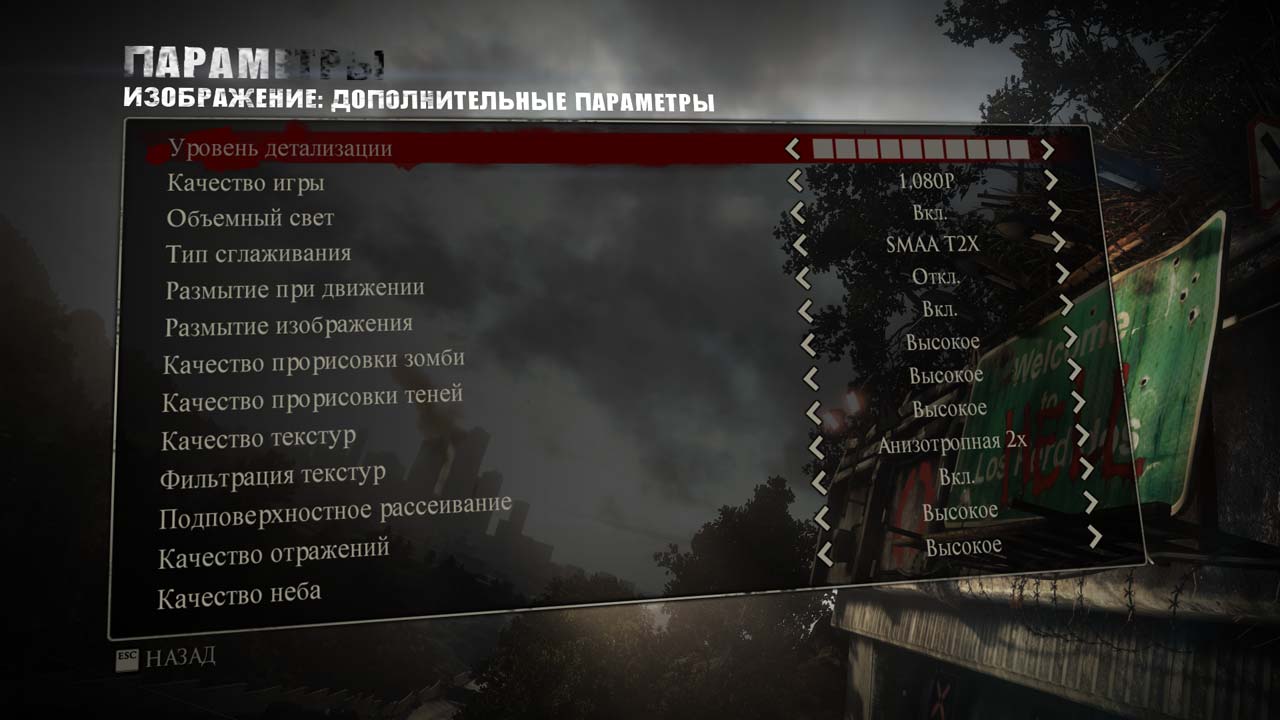

Настройки игры/бенчмарка:
Кликабельно
Кликабельно

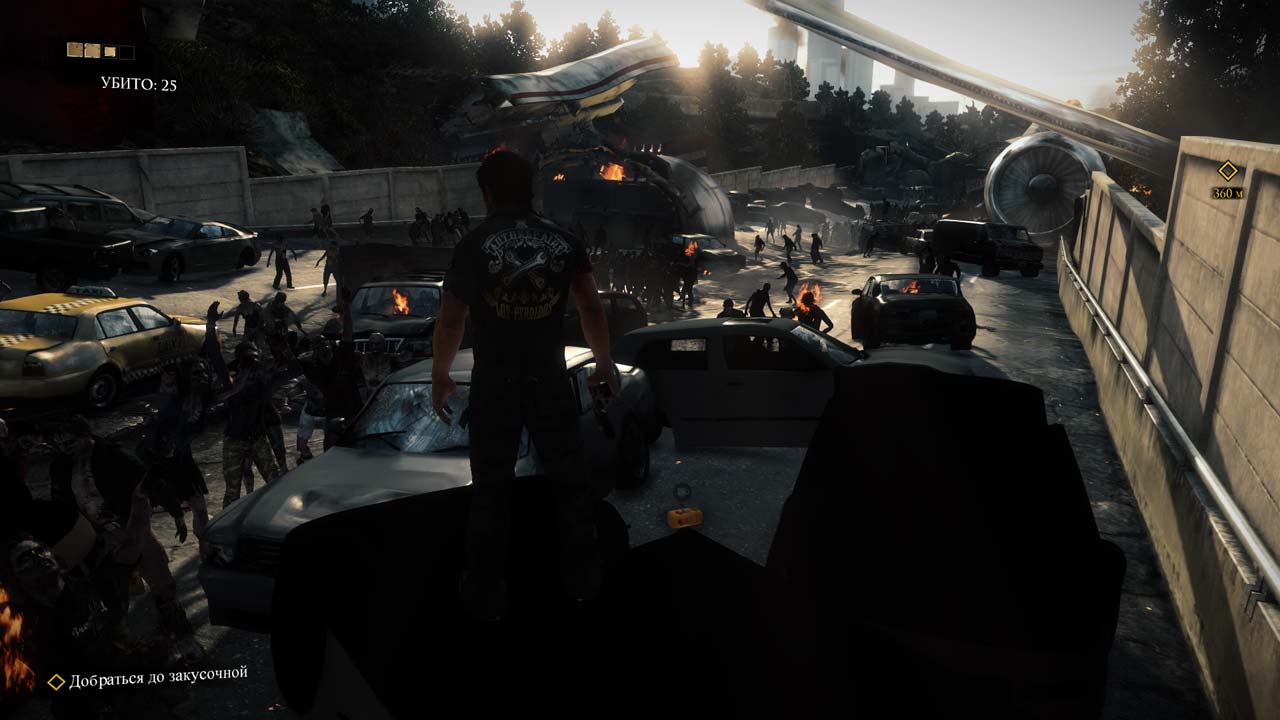

Для замеров температуры был загружен уровень с упавшим самолётом, где главный герой может без вреда для себя стоять на крыше машины в окружении десятков зомби на фоне горящих останков летающего транспортного средства. Сцена очень хорошо нагружает видеокарту, вот её примерный вид:
Кликабельно
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
В игре про выживших в условиях зомби-апокалипсиса людей ARCTIC Accelero Xtreme IV выигрывает ~150МГц по частоте и 27 градусов по температуре ядра, кулер шумит практически на минимуме - ~1200 об/мин, а у референса на 1000 об/мин шустрее (и более шумно, само-собой).
Dead Rising 3 (с разгоном)
|
|
|
|
| GeForce GTX 980 с эталонным кулером | GeForce GTX 980 с ARCTIC Accelero Xtreme IV |
Игра раскочегарила GTX 980 с референсным кулером в разгоне аж до 88°, когда как с Accelero Xtreme IV карточка работала на расслабляющих 57 градусах. Шум от референса на 3457 об/мин был впечатляющим, чего никак нельзя сказать про работающее на ~1400 об/мин творение швейцарской компании.
Выводы
Я никогда не имел дел со столь эффективным, тихим, огромным и тяжёлым кулером для видеокарт до момента установки Accelero Xtreme IV на GeForce GTX 980. Детище ARCTIC полностью оправдывает звание лучшей системы воздушного охлаждения из ассортимента этой компании, прославилась которая, между прочим, именно благодаря кулерам для видеокарт. Решение несравнимо тише референса и выигрывает у него от 22 до 30 градусов в нагрузке, в том числе когда карточка разогнана. Скорость вращения лопастей 92мм вентиляторов Accelero Xtreme IV во время теста никогда не превышала 1400 об/мин, а эталонный кулер легко покорял 2500-3200 об/мин, шумя гораздо громче. Для интереса я выкручивал обороты детища ARCTIC до максимальных 2000 в минуту, даже на них кулер работает просто тихо, а на штатных 1300-1400 об/мин я практически не могу выделить его на фоне шума прочих компонентов работающего ПК.
Инженеры ARCTIC в новой серии изделий впервые применили бэкплейт, выполняющий функции ранее использовавшихся радиаторов для чипов памяти и VRM, теперь всё тепло передаётся на него и не нужно заморачиваться с термоклеем и установкой с его помощью мелких радиаторов сомнительной эффективности. Также, такое решение позволяет без труда (и каких-либо следов монтажа) демонтировать кулер с графического адаптера и водрузить на него эталонную систему охлаждения, если на то будет необходимость. Крепёжная планка (кронштейн), идущая в комплекте с кулером, не даст весящей около 2 килограммов видеокарте (GTX 980 с учётом Accelero Xtreme IV) повредить системную плату или что-то ещё внутри системного блока.
К минусам изделия можно было бы отнести размеры аппарата с учётом радиатора (~3.5 слота, весьма немало, но я видал и кое-что по-страшнее), но раз уж столь мощный кулер явно предполагается использовать с видеокартой класса High-End (читайте - гарантированно габаритной), то на деле это не недостаток, а необходимость. На деле, если у Вас более-менее современный корпус, пусть даже Mid Tower, данный кулер в него скорее всего поместится, хоть и встанет впритык к планкам памяти (или же процессорному кулеру, если он столь же огромен как HR-02 Macho или даже больше его), а если Full Tower, то и говорить не о чем.
Лишь два пункта могут оттолкнуть покупателей от приобретения ARCTIC Accelero Xtreme IV: стоимость системы охлаждения (~3300 рублей в среднем по Яндекс.Маркет) и не самая очевидная схема его установки. Со вторым пунктом, как я надеюсь, поможет справиться этот материал, ну а первый традиционен для любых решений ТОП уровня, а AAX IV именно такой агрегат.
Я с чистой совестью ставлю творению ARCTIC максимальную оценку и рекомендую кулер к приобретению, как отличный девайс для энтузиастов, который на 100% отрабатывает свои деньги:
5 звёзд из 5
p.s. Обязательно посмотрите "Армаду" по GTX 980, она постоянно пополняется новыми видеокартами этого семейства.
Благодарю компанию ARCTIC и лично Ксению Ефремову за предоставленное для написания материала устройство
Если Вы заметите ошибки, помарки и прочее - дайте мне знать: Ctrl+Enter (Орфус).
|
|
