Установка водоблока Danger Den на видеокарту GeForce GTX 580 + разгон и тесты

07.03.2011 20:00 Slayer Moon
Печать
Нравится

На Guru3D появился замечательный материал по установке водоблока Danger Den на нынешний ТОП от Nvidia. В статье рассматривается сам процесс установки, разгон карточки и проводятся стандартные (для обзоров с вышеназванного сайта) тесты. После прочтения оригинального материала всё больше хочется приобрести СВО/СЖО Wink





















Сначала автор статьи напоминает, что для того, чтобы оснастить свою GTX 580 водоблоком и заставить её работать необходима полноценная СВО, состоящая из радиатора, резервуара, шлангов, помпы, фитингов и зажимов (если что забыл - сильно не пинайте).





А вот и сам водоблок. Он полностью медный, хотя верхняя часть его никелирована (что, как отмечает автор, никоим образом не отразится на эффективности работы водоблока). В комплекте есть нужные для установки винтики, гайки, термопаста и коротенькая инструкция по установке.







Гилберту очень понравилась никелированная пластина на водоблоке, по его мнению так устройство выглядит лучше, чем если бы оно целиком было медным. Перед нами так называемый фуллкавер водоблок, т.е. полностью покрывающий нуждающиеся в охлаждении области видяшки (графическое ядро, память, VRM).







Далее указывается, что у Danger Den всего выпущено три модификации водоблоков под GTX 580 - полностью медная, с никелированной вершиной и медным основанием (как в этом обзоре) и с никелированной вершиной и таким же основанием. Цены на устройства лежат в районе 115-130 долларов США.













Фотогалерея и процесс установки водоблока Danger Den на видеокарту GTX 580





Нас предупреждают, что неплохо бы запастись заранее фитингами и зажимами, а также термопастой высокого качества.





GTX 580 собственной персоной, именно эту видеокарту стоимостью 450 долларов США (а я-то думал, что она по-прежнему стоит 500!) сейчас разденут догола, а после нарядят в водоблок Smile







Первым делом нужно открутить все винтики с задней стороны видеокарты. На Guru3D рекомендуют использовать хорошую отвёртку из стали (я тут соглашусь - ибо купил как-то на ebay набор китайских отвёрток, так они буквально крошатся в руках, пару тройку винтов ими закрутишь и привет).





Гилберт предупреждает, что иногда винтики могут туго раскручиваться, так что нужно будет применить силу (и при этом не переусердствовать).





Прежде чем снять систему охлаждения, потребуется открутить ещё два винта в той части карты, где расположены видеовыходы.







Винты откручены, теперь нужно снять систему охлаждения с печатной платы видеокарты. Т.к. в данный момент единственное, что их связывает, это густая термопаста, рекомендуется потихоньку расшатывать кулер, придерживая саму видяшку, тут главное не спешить и не оторвать графическое ядро с корнем Wink







Получилось снять систему охлаждения ? Замечательно, теперь необходимо очистить видеокарту от референсного термоинтерфейса (т.е. счистить термопасту с ядра и термолипучки с области VRM и памяти).







На фотографии выше показано, куда нужно наносить термопасту (на графическое ядро и память) и в какую область карты прилеплять термопрокладки (на VRM).





Далее нам советуют приступить к установке самого водоблока. Удобный способ, предложенный автором статьи, выглядит следующим образом - нужно положить водоблок на стол крышкой вниз (не забыв подложить под него что-то мягкое, дабы он не поцарапался), а сверху на него положить подобающим образом нагую видеокарту. После чего стоит закрутить винты с шайбами и резиновыми кольцами на ней. При этом, резиновые кольца тут выступают в роли диэлектрика, так что они идут первыми, затем уже шайбы, а сверху вкручивается винтик.





Таким образом водоблок держится на видеокарте. Для полной установки необходимо закрутить восемь винтиков.







Вот как выглядит преображённый GTX 580 - ну разве не красота?



Красота и ещё какая !







До установки карточки с водоблоком в системник, рекомендуется подключить её (если если возможность) к СВО вне корпуса ПК (проще говоря - открытый стенд с СВО), после чего в течении хотя бы часа, наблюдать за работой всей системы.



Если не будет протечек и карточка функционирует нормально - всё ОК и можно уже собирать ПК.







Вот как выглядит видяшка с водоблоком, подключенная к СВО в системном блоке Guru3D, на мой взгляд - всё здорово. Вид карточки очень выигрывает за счёт никелированной крышки продукта Danger Den, в которой всё отражается.











Разгон видеокарты GeForce GTX 580 с установленным водоблоком от Danger Den





Как отмечает автор материала, t° карточки в стоковом режиме не превышает 40 градусов и это при полной загрузке! Нас предупреждают, что температура практически целиком и полностью зависит от навороченности имеющейся СВО. К примеру, у Guru3D на одну видеокарту работает радиатор под пару 120мм вентиляторов.







Далее нам рассказывают, что разгонять нужно с помощью MSI Afterburner, а проверять разгон на стабильность - с помощью Kombustor, что входит в состав софта от MSI.



Объяснять подробно как разгонять видеокарту я тут не будут (есть отличный гайд именно по Afterburner'у), скажу только, что напряжение на ядре рекомендуется ставить сразу 1.138v, оно является безопасным для видеокарты и даёт хорошие возможности для поднятия частот карты. Хотя автор материала на Гуру3Д поставил иное напряжение.





Частоты GTX 580 без разгона Частоты GTX 580 в разгоне + с поднятием напряжения на ядре до 1.125v
Частота ядра: 772МГц Частота ядра: 987МГц
Частота шейдеров: 1544МГц Частота шейдеров: 1974МГц
Частота памяти: 4000МГц Частота памяти: 4606МГц



Хороший разгон - ничего не скажешь, такой результат порадовал бы многих, я полностью в этом уверен. Как и автор статьи на Гуру3Д я скажу - разгоном Вы занимаетесь на свой страх и риск, так что в случае если Ваша карточка выйдет из строя, никто ответственности за это, кроме Вас самих, нести не будет.









Энергопотребление/температурный режим







Первым идёт тест энергопотребления видеокарты, будут рассмотрены показатели у видеоадаптера без разгона и с ним (тем, что был достигнут на предыдущей странице этого материала).





Энергопотребление видеокарты GeForce GTX 580 без разгона



1. Система в режиме простоя потребляет = 199 ватт

2. Система с видеокартой в режиме полной нагрузки кушает = 395 ватт

3. Получившаяся разница = 196 ватт

4. Добавим среднее энергопотребление карты в режиме простоя ~ 25 ватт

5. И получаем энергопотребление в нагрузке = ~ 221 ватт







Энергопотребление видеокарты GeForce GTX 580 с разгоном



1. Система в режиме простоя потребляет = 199 ватт

2. Система с видеокартой в режиме полной нагрузки кушает = 458 ватт

3. Получившаяся разница = 259 ватт

4. Добавим среднее энергопотребление карты в режиме простоя ~ 25 ватт

5. И получаем энергопотребление в нагрузке = ~ 284 ватта







Никаких выводов, касаемо энергопотребления карточки в разгоне и без него, автор не делает. Давайте тогда и мы просто посмотрим на график, показывающий.. да понятно что Laughing



Энергопотребление







Температурный режим





Полюбуемся на то, чем никогда не смогут похвастаться даже лучшие системы воздушного охлаждения - низкими температурами полностью загруженной GTX 580 Wink Но сначала поглядим на график температур карточки в простое. Показания даны для разогнанного и не разогнанного флагмана Nvidia.



Температуры



23-24 градуса в простое - чтоб я так жил, как говориться ! Я щас "кукую" с референсной 8800 GTX - так она 65-70 в простое показывает Laughing





Температуры



В нагрузке дела у карточки не хуже, я бы назвал такие результаты великолепными. Хотя если сравнить их с теми, что были получены у также оснащённой водоблоком EVGA GeForce GTX 580 FTW Hydro Copper 2, то всё не кажется таким уж радужным (рассматриваемая сейчас карточка на 6 градусов горячее продукта EVGA, притом что последний прогревался FurMark, а эта видяшка - просто игрой).









Конфигурация тестового стенда и сами тесты





Материнская плата - eVGA X58 Classified

Процессор - Core i7 965 @ 3750 МГц

Видеокарта - GeForce GTX 580 с водоблоком от Danger Den

Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц

Блок питания - 1200 ватт

Монитор - Dell 3007WFP - разрешение до 2560x1600

Операционная система - Windows 7 х64

DirectX 9/10/11 End User Runtime (самые последние версии)

NVIDIA GeForce 266.56



Игры и синтетические тесты:

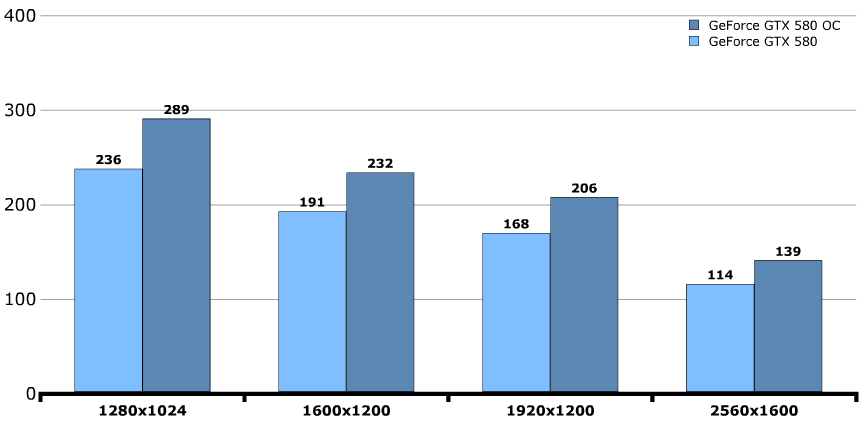

DX9: Call of Duty: Modern Warfare 2







Тут и далее нет сравнения с другими видеокартами, показана лишь разница в производительностью между GTX 580, работающей в стоковом режиме и ею же, но разогнанной.





Обзор водоблока Danger Den для GeForce GTX 580





Тестирование проводилось на следующих настройках:

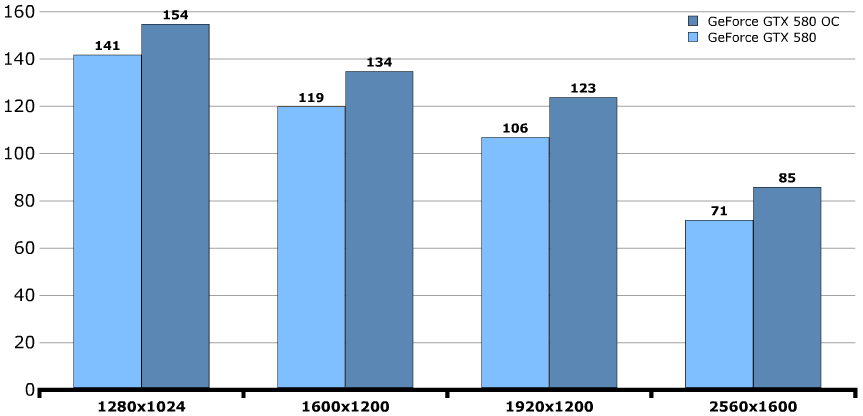

DX10: Far Cry 2





Обзор водоблока Danger Den для GeForce GTX 580





Тестирование проводилось на следующих настройках:

  • Уровень - Ranch Small
  • Высококачественный DX10 режим
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация

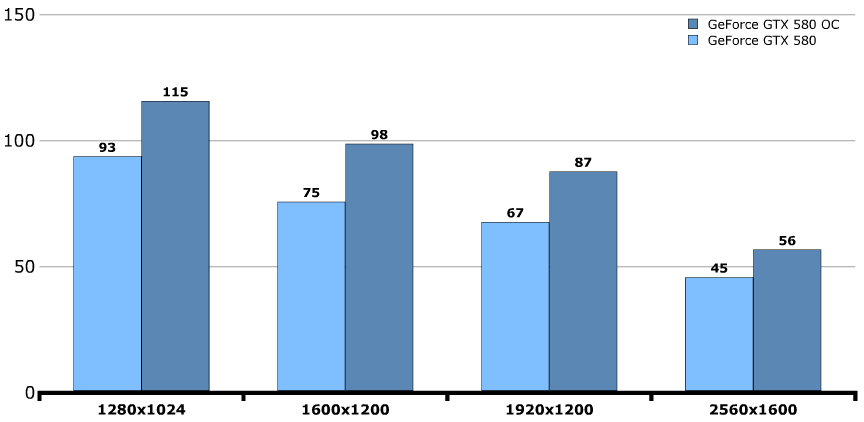

DX11: Battlefield Bad Company 2






Обзор водоблока Danger Den для GeForce GTX 580





Тестирование проводилось на следующих настройках:

  • Уровень Upriver
  • DirectX 11
  • 8x Multi-sample Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум

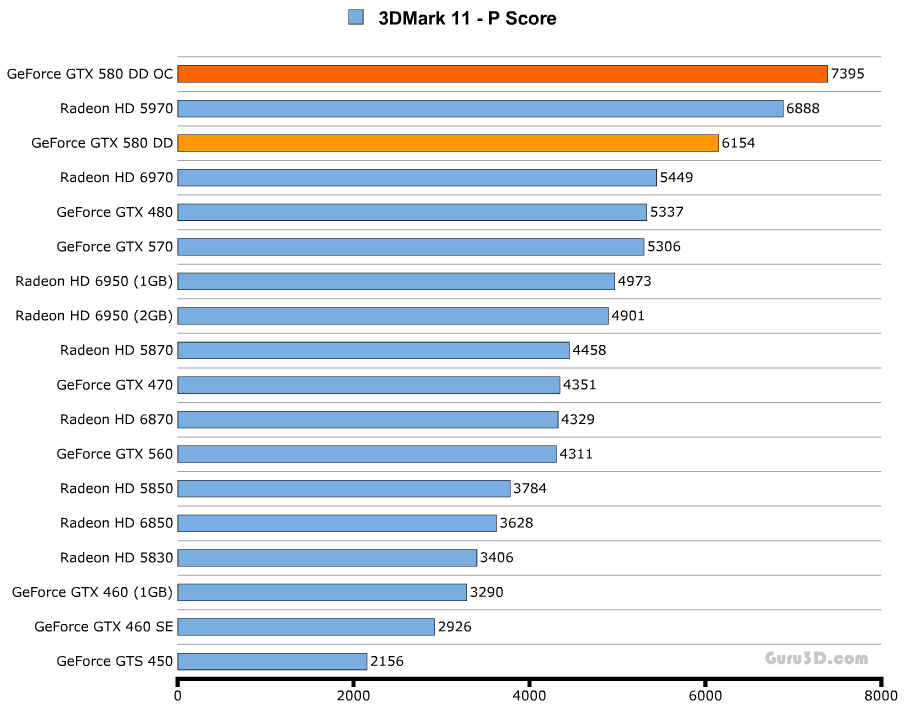

DX11: 3DMark 11





Обзор водоблока Danger Den для GeForce GTX 580



Тест проходил на пресете Performance.









Выводы





Автор начинает заключительную часть материала рассуждениями о высокой стоимости СВО (а также о том, что раз завели себе такую систему охлаждения, то лучше сделайте её максимально тихой - тут не поспоришь). Верно, хорошая вещь дёшево не стоит, но что по поводу рассматриваемого водоблока?



Продукт Danger Den позволил карточке GeForce GTX 580 работать при столь низкой температуре в нагрузке, что и не снилась обладателям референсных карт, так что было бы глупо не побаловать себя разгоном. С оверклокингом проблем не возникло - частоты карта взяла знатные и в зависимости от игры/приложения, получила от 10 до 25 процентов прибавки в FPS. Guru3D много раз тестировали продукцию DD и она всегда показывала себя достойно, плюс была легка в установке и данный материал лишь служит подтверждением данному правилу.





Протестированный водоблок стоит 120 долларов США - недёшево, но о цене забываешь, когда получаешь бесшумную и холодную GTX 580 в недурственном разгоне. Конечно, есть возможность повредить карточку в процессе снятия с неё референсной СО, но пользуясь пошаговым пособием от Guru3D, этот риск сводится к минимуму.








Глупо было надеяться, что столь расхваливаемый (и вполне по делу) продукт не получит традиционной награды:



Guru3D рекомендует !





p.s.Кто ещё не видел всего разнообразия 580-х Джифорсов, обязательно загляните на страничку постоянно обновляемой Армады.







Автор оригинальной статьи - Hilbert Hagedoorn, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Guru3D, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
