Пару дней назад на Guru3D появился замечательный материал по CFX-связке из пары Radeon HD 6990, но так как место на публикацию уже было занято другой статьёй, а потом ещё и состоялся релиз GTX 550 Ti, я размещаю пересказ обзора по двухголовым видеокартам только сегодня.
В самом начале оригинального материала нам по традиции рассказывают каким образом соорудить CrossFireX-сетап, я эту часть пропущу, ибо сие уже описывалось (к примеру, тут и тут) и повторяться смысла не имеет, никакой разницы по-сути и нет. А вот новые фотографии я советую посмотреть:
Напомню Вам характеристики новинки, которые разместились аж в двух табличках:
| Radeon HD 6950 | Radeon 6970 | Radeon 6990 | Radeon 6990 Unlocked | |
| Тех.процесс изготовления | 40нм | 40нм | 40нм | 40нм |
| Размер графического ядра | 389 мм2 | 389 мм2 | 389 мм2 x2 | 389 мм2 x2 |
| Количество транзисторов | 2.64 миллиардов | 2.64 миллиардов | 5.28 миллиардов | 5.28 миллиардов |
| Частота ядра / МГц | 800 | 880 | 830 | 880 |
| Частота памяти / МГц | 5000 | 5500 | 5000 | 5000 |
| Пропускная способность памяти | 160 ГБ/с | 176 ГБ/с | 320 ГБ/с | 320 ГБ/с |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Количество потоковых процессоров | 1408 | 1536 | 3072 | 3072 |
| Вычислительная мощь | 2.25 Терафлопс | 2.7 Терафлопс | 5.10 Терафлопс | 5.40 Терафлопс |
| Color ROPы | 32 | 32 | 64 | 64 |
| z/Stencil ROPы | 128 | 128 | 256 | 256 |
| Энергопотребление в нагрузке | 140 ватт | 190 ватт | 350 ватт | 415 ватт |
| Энергопотребление в простое | 20 ватт | 20 ватт | 37 ватт | 37 ватт |
Как хорошо видно по табличке, Radeon HD 6990 может работать в двух режимах (они активируются путём изменений позиции переключателя на карточке, также, как это было у Radeon HD 6950/6970) - с повышенной производительностью и энергопотреблением (аж 415 ватт, а в разгоне - до 450!) и в стандартном, ничем особым не выделяющемся.
Для полного осознания мощи представленного устройства поглядите на табличку ниже:
| Спецификации | Radeon HD 5770 | Radeon HD 5850 | Radeon HD 6850 | Radeon HD 6870 | Radeon HD 6950 | Radeon HD 6970 | Radeon HD 6990 |
| Графическое ядро | Juniper XT | Cypress Pro | Barts Pro | Barts XT | Cayman Pro | Cayman XT | Cayman XT |
| Тех.процесс изготовления | 40нм | 40 nm | 40нм | 40нм | 40нм | 40нм | 40нм |
| Частота ядра | 850 МГц | 725 МГц | 775 МГц | 900 МГц | 800 МГц | 880 МГц | 830 МГц |
| Потоковые процессоры | 800 | 1440 | 960 | 1120 | 1408 | 1536 | 3072 |
| Частота памяти | 4800 МГц | 4000 МГц | 4000 МГц | 4200 МГц | 5000 МГц | 5500 МГц | 5000 МГц |
| Шина памяти | 128-бит | 256-бит | 256-бит | 256-бит | 256-бит | 256-бит | 256-бит x2 |
| Количество памяти | 1 ГБ GDDR5 | 1 ГБ GDDR5 | 1 ГБ GDDR5 | 1 ГБ GDDR5 | 2 ГБ GDDR5 | 2 ГБ GDDR5 | 4 ГБ GDDR5 |
| Энергопотребление в нагрузке | 108 ватт | 151 ватт | 127 ватт | 150 ватт | 150 ватт | 190 ватт | 350 ватт |
| Энергопотребление в простое | - | - | 19 ватт | 19 ватт | 20 ватт | 20 ватт | 37 ватт |
Да, перед нами чудовище из семейства Radeon, как в плане теоретической производительности, так и характеристик энергопотребления (что в нагрузке, что в простое).
Карточка оснащена пятью видеовыходами - четырьмя DisplayPort 1.2 и одним DVI. В комплекте с референсной картой (а других и нет, на данный момент) должны идти переходники с DP на HDMI и на DVI (active-link и passive-link), дабы геймер сразу же, без дополнительных затрат, мог соорудить Eyefinity решение.
Фотогалерея пары AMD Radeon HD 6990
Сегодня в парном катании будут выступать две видеокарты семейства HD 6990 - референсная от AMD, знакомая нам по первому тесту, да её сестра-близняшка, но с наклейкой от HIS. Да - карты абсолютно идентичны, всё верно.
В этой части оригинального материала, у Гилберта идёт описание внешности карточки, не совпадающее с действительностью (т.е. взятое из прошлого ревью, где описывается референс, а не видяшка от HIS).
В комплект поставки новинки от HIS входит довольно-таки впечатляющее количество переходников, вот список:
- Один переходник mini DisplayPort > passive single-link DVI
- Один переходник mini DisplayPort > active single-link DVI
- Один переходник mini DisplayPort > passive HDMI
- Один переходник mini DisplayPort > DP
- Один переходник DVI > D-Sub
Не забываем про переходник питания (два 6-и пиновых коннектора на один 8-и пиновый), диск с драйверами, мостик CrossFireX и инструкцию - всё это также находится в коробке с 700 долларовой видеокартой.
Автор обзора с Гуру3Д обращает наше внимание на то, что видеовыходы расположены как можно ниже для того, чтобы увеличить размер вентиляционного отверстия видеокарты, через которое горячий воздух (я бы сказал - очень горячий) выбрасывается наружу из корпуса ПК.
Напомню Вам, что длина самой свежей видеокарты от AMD - 31 сантиметр. Корпус нужен огромный, дабы видяшка чувствовала себя в нём комфортно.
Забавное дело - переключатель, активирующий OC-режим (кстати - я тут вычитал, что AMD не принимает по гарантии карты, что были повреждены при таком варианте использования - будьте внимательны, камрады!) залеплен жёлтой лентой.
Но Guru3D плевать хотели на ограничительные ленты, потому последние сорваны и мы можем лицезреть следующее фото:
Если Вы читали самый первый материал по HD 6990, то наверняка знаете, что при активации переключателя в положение "1" (по-умолчанию он в позиции "2") активируется OC-режим, в котором карточка работает на более высоких частотах (880МГц против 830МГц) и кушает значительно больше электроэнергии (до 450 ватт, как было отмечено в начале данного пересказа).
Далее всё повторяется, как и в самой первой фотогалерее по HD 6990 - перевернув карточку обратной стороной вверх, можно понять расположение графических чипов (парочки Cayman XT) - они располагаются за четырёхугольными металлическими защитными пластинами.
Обращаю Ваше внимание на то, что фотография разобранной видеокарты точно такая же, как в первом обзоре "двуглавого Радика", т.е. присланную видяшку от HIS авторы статьи разбирать не стали.
Далее идут фотографии обнажённых печатных плат видеокарт, но этим нас уже не удивишь:
Полюбовались на раздетую карточку? Ну славно, едем дальше.
Как и Radeon HD 6950/6970, новинка поддерживает AMD PowerTune. Эта функция позволяет регулировать энергопотребление (в ту или иную сторону), в зависимости от нагрузки на видеокарте. Т.е. видяшка решает когда и как ей регулировать частоты и напряжение, за счёт чего и осуществляется снижение энергопотребления. С помощью настройки в драйверах, можно регулировать порог, при котором будет срабатывать данная технология. К примеру возьмём типичное потребление 6970 - 190 ватт. Если включить стресс-тест FurMark и начать прогревать им продукт AMD, то карточка по спецификациям будет кушать до 350/415 ватт. Внушительная цифра, но есть возможность вручную выставить, скажем, на 20% меньшее энергопотребление (за счёт снижения частот и напряжения).
Далее нам рассказывают, что для разгона Radeon HD 6990 необходимо задавать частоты для каждого из графических ядер видеокарты, если используется ATI Overdrive.
Есть в HD 6990 и поддержка Dual BIOS - фичи, явно пришедшей из мира материнских плат (хотя и на некоторых видяшках мы её наблюдали) и появившейся на HD 6950/6970. Её суть заключается в том, что с помощью переключателя, находящегося в области коннекторов CrossFireX, можно выбрать два режима работы видеокарты - в разгоне с повышенным энергопотреблением (и тепловыделением, скорее всего) и стандартный (именно с ним карточка продаётся покупателям, а они уже потом пусть сами решают, какой из режимов использовать).
Энергопотребление/температурный режим/уровень шума
Пришла пора интересных тестов. Мы уже знаем, что в одиночном режиме новый "Радик" чрезвычайно прожорлив (в плане потребления электроэнергии) и громогласен (система охлаждения довольно шумная в нагрузке) - уже страшно представить как поведут себя две таких карточки в CrossFireX. Прежде чем узнать, не сгорит ли сразу пара HD 6990 в CFX, предлагаю ещё раз взглянуть на показатели новинки в одиночном режиме, начнём с энергопотребления.
Энергопотребление видеокарты AMD Radeon HD 6990 (Antilles) с BIOS номер 1 (повышенные частоты, TDP - 415 ватт)
1. Система в режиме простоя потребляет = 193 ватта
2. Система с видеокартой в режиме полной нагрузки кушает = 526 ватт
3. Получившаяся разница = 333 ватта
4. Добавим среднее энергопотребление карты в режиме простоя ~ 37 ватт
5. И получаем энергопотребление в нагрузке = ~ 370 ватт
Энергопотребление видеокарты AMD Radeon HD 6990 (Antilles) с BIOS номер 2 (частоты по-умолчанию, TDP - 350 ватт)
1. Система в режиме простоя потребляет = 195 ватт
2. Система с видеокартой в режиме полной нагрузки кушает = 489 ватт
3. Получившаяся разница = 294 ватта
4. Добавим среднее энергопотребление карты в режиме простоя ~ 37 ватт
5. И получаем энергопотребление в нагрузке = ~ 331 ватт
Эти результаты нам знакомы, ну а как дела в CFX? Сейчас узнаем:
Энергопотребление видеокарты AMD Radeon HD 6990 (Antilles) с BIOS номер 1 в CrossFireX (повышенные частоты, TDP - 415 ватт)
1. Система в режиме простоя потребляет = 244 ватта
2. Система с видеокартой в режиме полной нагрузки кушает = 902 ватта
3. Получившаяся разница = 658 ватт
4. Добавим среднее энергопотребление карты в режиме простоя ~ 74 ватта
5. И получаем энергопотребление в нагрузке = ~ 732 ватта
Каково? Две карточки Radeon HD 6990 вместе кушают как три GTX 580, причём за милую душу, как говорится
Посмотрите на то, как выглядит подобное безобразие на фоне потребления остальных карточек:
Ужасающе? Вполне, но на иной результат глупо было бы рассчитывать - "двухголовые" видеокарты никогда не были экономичными в плане расхода электроэнергии, ровно как и холодными в нагрузке. Для одной карты HD 6990, Guru3D рекомендует обзавестись 750-850 ваттным БП (без разгона системы/карточек и с ним, соответственно), ну а для CFX-тендема нам цифр не назвали, но посчитать не сложно (почти в два раза больше, но авторам обзора хватило для тестов 1200-ваттной модели).
Уровень шума, издаваемый системой охлаждения видеокарты AMD Radeon HD 6990 (Antilles)
Как всегда на Гуру3Д, замеры уровня шума происходили на расстоянии 75 сантиметров от ПК. Ниже расположено два графика - первый наглядно показывает уровень шума в простое, а второй - в нагрузке игровым приложением (и в одиночном режиме и в CFX). И там и там есть показания карточки с BIOS 1 (обозначается на графиках как "Unlocked") и BIOS 2 (без пометок).
Встречаем нового короля не только по производительности в 3Д-приложениях, но и по уровню шума! Перед нами гибрид мощного фена с пылесосом, уважаемые читатели - 50 децибел в нагрузке, это нечто за гранью.
Температурный режим
Как всегда - сначала (первый график) производится мониторинг температур в простое, потом - в нагрузке игрой (второй график).
Радует, что хотя бы тут парочка HD 6990 не на первом месте, всё же три GTX 580 несколько темпераментнее в простое.
А вот в нагрузке наша сладкая "двуглавая" парочка обходит всех конкурентов, становясь самым горячим CrossFireX-тандемом в тестировании. Плачет по этим картам добротная СВО, эх...
Конфигурация тестового стенда и используемые игры
Материнская плата - eVGA X58 Classified
Процессор - Core i7 965 @ 3750 МГц
Видеокарта - AMD Radeon HD 6990 (Antilles) х 2
Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц
Блок питания - 1200 ватт
Монитор - Dell 3007WFP - разрешение до 2560x1600
Операционная система - Windows 7 х64
DirectX 9/10/11 End User Runtime (самые последние версии)
ATI Catalyst 8.84.3 Beta 2
NVIDIA GeForce 260 WHQL
Игры и синтетические тесты:
- Metro 2033
- Battlefield Bad Company 2
- Colin McRae Dirt 2
- Far Cry 2
- Call of Duty - Modern Warfare 2
- Crysis WARHEAD
- Anno 1404
- 3DMark Vantage
- 3DMark 11
DX9: Call of Duty: Modern Warfare 2
Тестирование проводилось на следующих настройках:
- Уровень - Contingency
- 4x Антиалиасинг
- 16x Анизотропная фильтрация
- Все настройки на максимум
DX10: Far Cry 2
|
Тестирование проводилось на следующих настройках:
|
Далее был проведён такой же забег, но с более тяжёлыми настройками графики (пресет Very High):
Автор считает, что столь похожий (на предыдущий в этом же тесте) результат получен из-за лимитирования производительности видеокарт процессором.
DX10: Anno 1404 - Dawn of Discovery
|
Тестирование проводилось на следующих настройках:
|
Тут результаты столь низкие, по вине плохой работы игры с multi-GPU решением. Возможно, один из CFX-профилей исправит в будущем эту ситуацию (ведь HD 5970-таки работает и занимает первое место).
DX10: Crysis WARHEAD
|
Тестирование проводилось на следующих настройках:
|

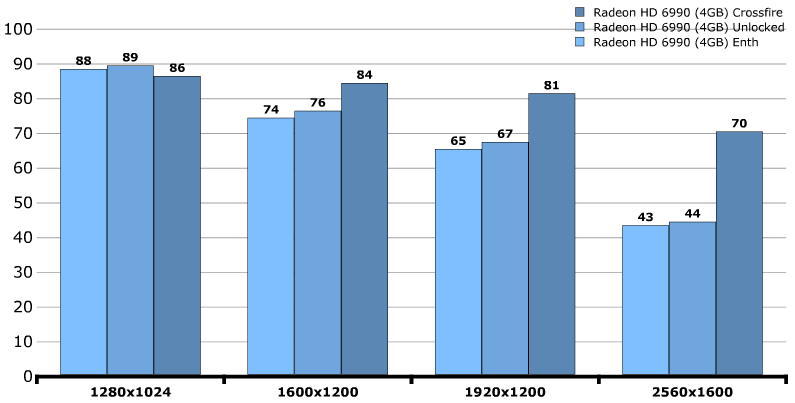

Вот графики, показывающие как чувствуют себя новинки от AMD в режиме игры Enthusiast при тех же настройках графики, что и выше:

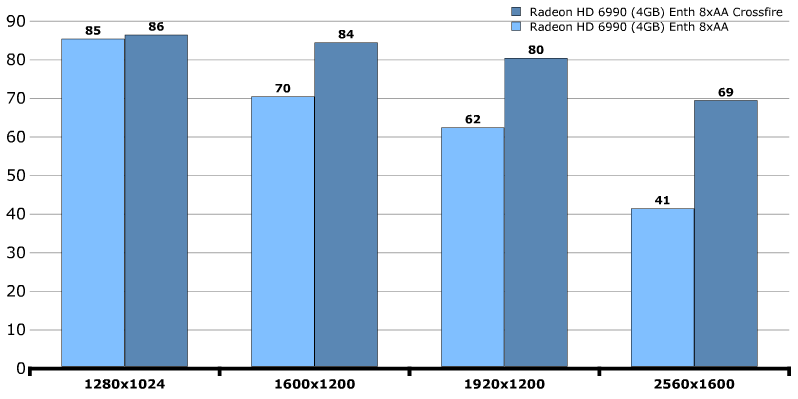

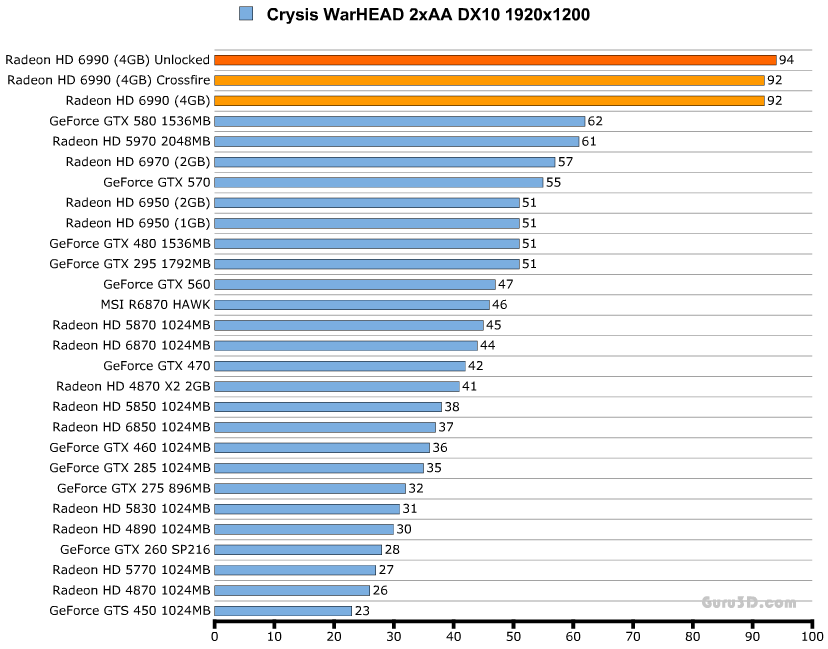

На графике ниже настройки чуть жёстче - Антиалиасинг выставлен в положение 8х.
Похвально, что производительность карты на пресете "Энтузиаст" с настройками графики 2хАА и 8хАА, столь мало различаются. На Full HD мы имеем 60+ кадров в секунду в среднем, разве не здорово?
Предпоследний график также показывает производительность новинок в CFX (да и поодиночке) на пресете Enthusiast (2хАА), своеобразный сравнительный чарт, в котором можно увидеть всю картину.

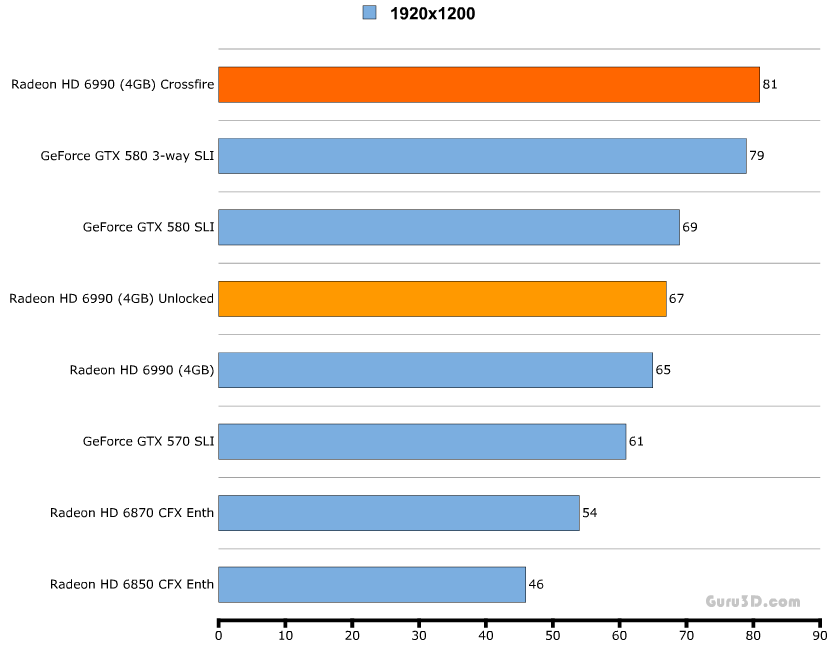

Финальный аккорд - график с множеством multi-GPU решений:

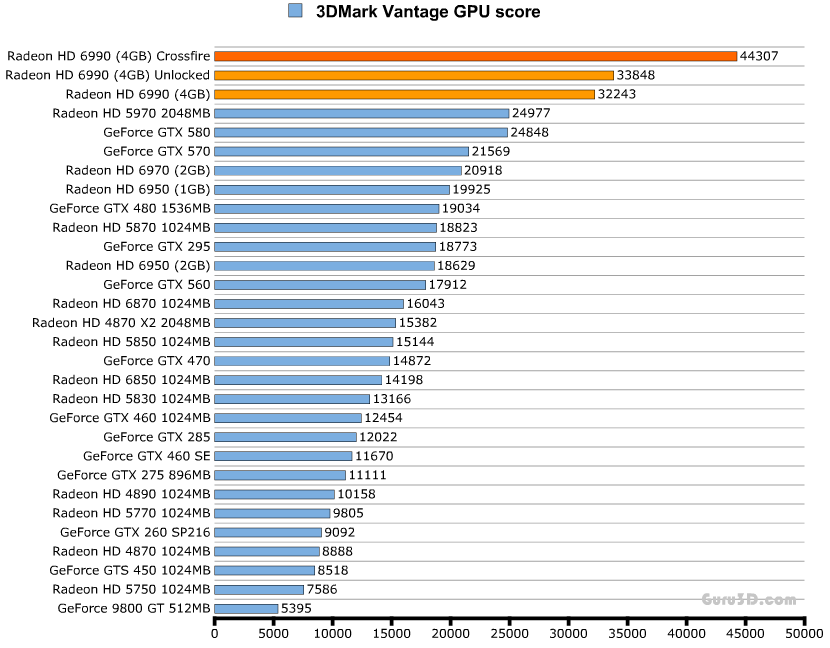

DX10: 3DMark Vantage

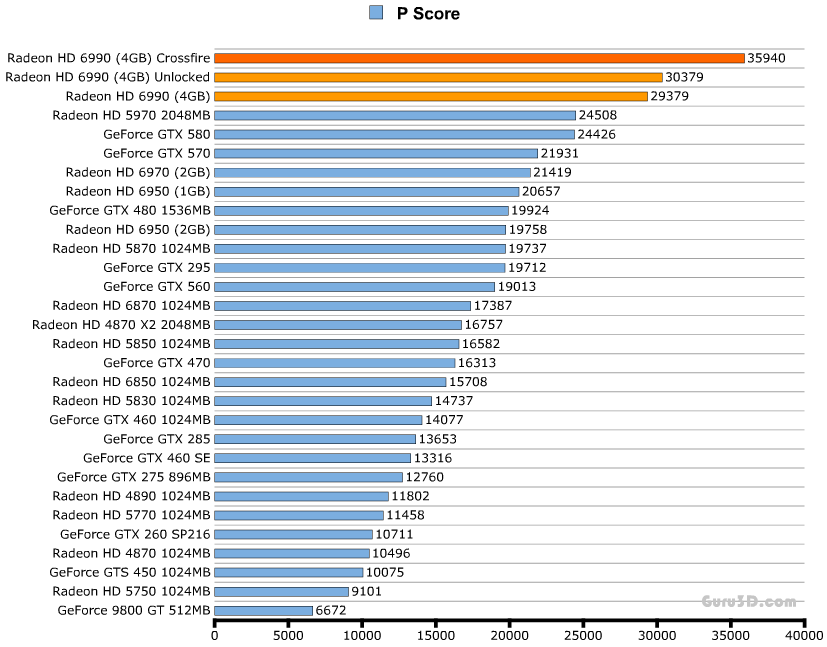

Как ясно из таблицы - тестирование в Вантаже происходило на пресете Performance.
Обычно, P-тестированием всё ограничивается, но на этот раз Гилберт решил провести тест чисто по GPU, как наиболее правильный по его мнению:

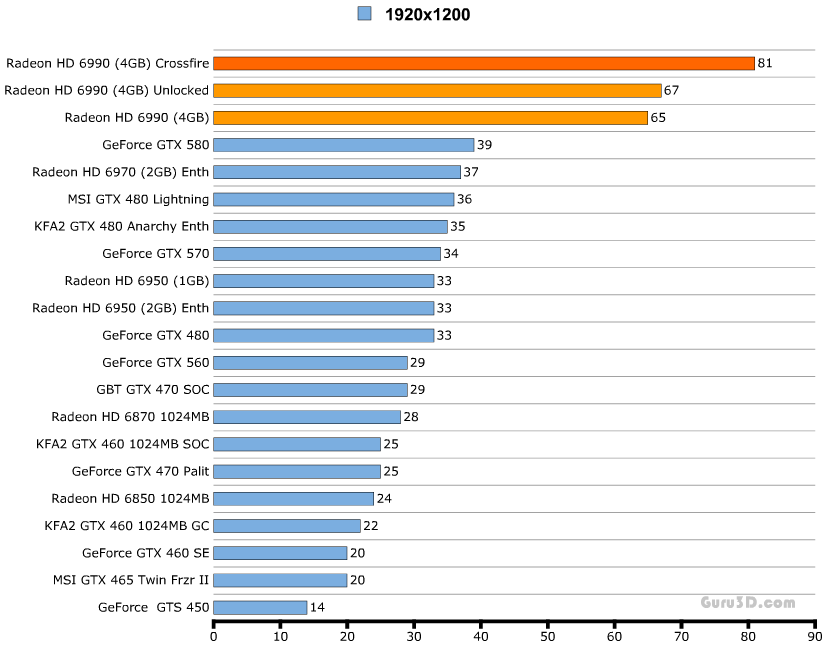

DX11: Metro 2033
|
Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен. |
Последний график данного теста, также как и на предыдущей странице обзора, показывает общее положение дел в CFX и SLI конфигурациях различных видеокарт.
Говорится, что все четыре графических ядра задействуются в данной игре и потому HD 6990 в CrossFireX недосягаем для конкурентов (хотя мы не увидели тут 3-Way SLI из GTX 580).
DX11: Colin McRae Dirt 2
|
Тестирование проводилось на следующих настройках:
|

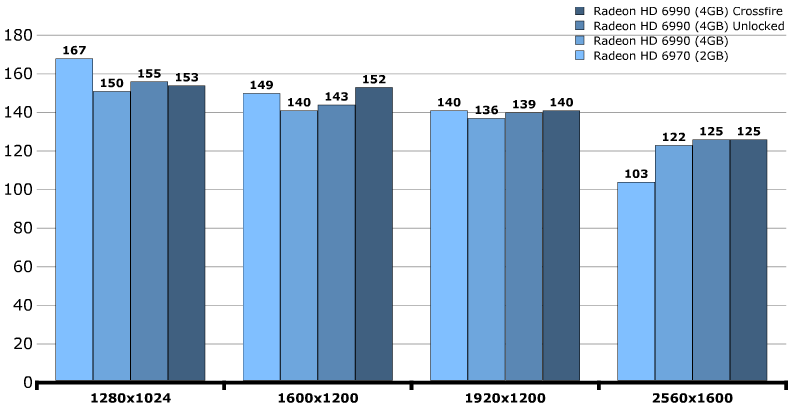

Снова, в завершении теста, посмотрим на дела с работой multi-GPU в конкретной игре:
И вновь процессор является лимитирующим фактором, жаль.
DX11: Battlefield Bad Company 2
|
Тестирование проводилось на следующих настройках:
|

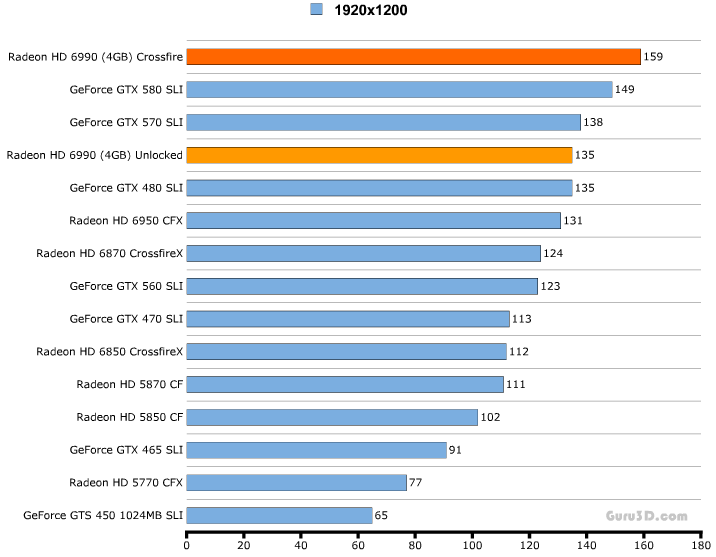

Посмотрим, как поведут себя "мульти-ГПУ" решения в этой игре:
Впечатляющий отрыв от конкурентов, тут влияние процессора не так важно, главное для этой игры - видеокарта.
DX11: 3DMark 11
Да, это новый 3ДМарк, интересно будет посмотреть на то, как выступят в нём различные DX11 видеокарты.
Тест проходил на пресете Performance. Жаль, что в этом разделе теста нет чарта CFX/SLI решений.
Результаты разгона видеокарты AMD Radeon HD 6990 (Antilles)
Уважаемые читатели - данный раздел материала полностью копирует оный из самого первого обзора HD 6990, почему - объяснено в самом конце этой страницы.
Очень интересен вопрос разгона данной видеокарты, двухчиповые монстры не должны показывать сверхъестественных результатов в этом деле.
| Частоты референсной карты AMD Radeon HD 6990 (в МГц) | Частоты тестируемой AMD Radeon HD 6990 (в МГц) | Частоты AMD Radeon HD 6990 в разгоне (в МГц) |
| Ядро: 830 | 830 | 955 |
| Шейдеры: 830 | 830 | 955 |
| Видеопамять: 5000 | 5000 | 5600 |
Оверклокинг осуществлялся не утилитой MSI Afterburner (она пока не поддерживает новинку из "лагеря красных"), а встроенным в драйвер AMD Catalyst, инструментом OverDrive. Разгон делался таким образом - параметр Power Control устанавливался на +20%, управление скоростью вращения вентилятора не трогалось вовсе, далее увеличивали частоты постепенно, шаг за шагом, пока не нашли оптимальный стабильный вариант, который мы можем видеть в табличке выше. Отмечается, что в таком разгоне шум от карты увеличился, чего и стоило ожидать.

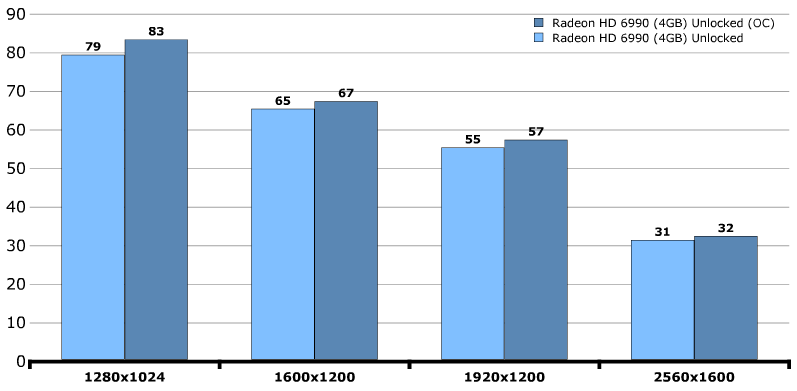

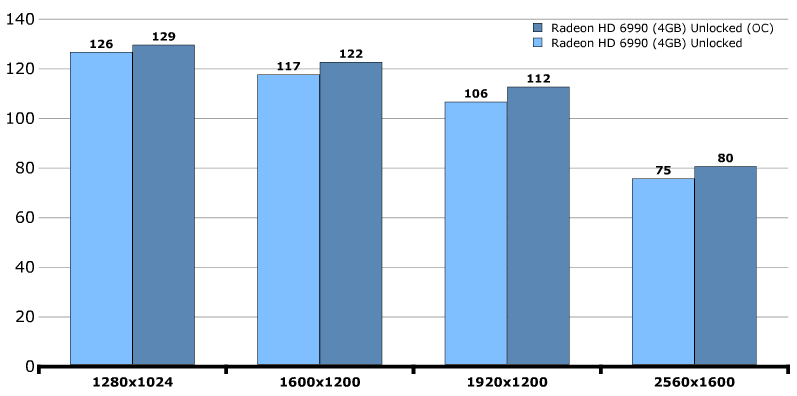

График, расположенный ниже, показывает, насколько оверклокерские рукоприкладства улучшили производительность Radeon HD 6990 в Battlefield Bad Company 2 (8xAA, 16xAF):
Тоже самое, но в Metro 2033 (режим АAA, 16xAF):

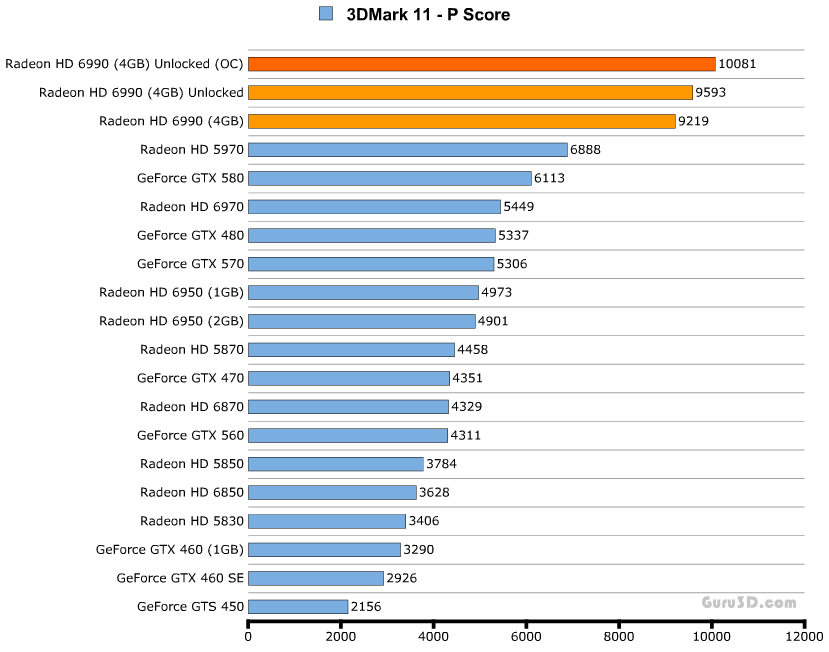

Результаты в 3DMark 11 на пресете Performance не очень далеко ушли от карточки, работающей в стоковом (без разгона) режиме:
Что касается теста разгона видеоадаптеров в CrossFireX-тандеме - он не проводился, автор был очень обеспокоен нагрузкой, что легла бы на БП, его 1200 ватт могло бы не хватить для стабильной подпитки пары двухголовых чудовищ электроэнергией.
Выводы
Не буду повторять слова Гилберта по поводу работы HD 6990 в одиночном режиме, остановлюсь только на CFX-тандеме из таких видеокарт. Автор отмечает, что союз двух нынешних королей 3D графики даёт огромную производительность и удовлетворит .. да кого угодно, но тут есть пара "но". Во-первых - стоимость такого комплекта, 1400 долларов США/1200 евро, не каждый потянет. Ну а кто всё же сможет приобрести такие видеокарты, тот обязательно столкнётся с рядом трудностей, что всенепременно омрачат радость от покупки: огромное энергопотребление (авторы с Guru3D зафиксировали своеобразный рекорд потребления системы целиком - 902 ватта), чудовищный шум на уровне 50 децибел, не лучшую поддержку multi-GPU некоторыми играми (там, где прекрасно работают в паре два графических ядра, четыре - работают неохотно, показывая лишь небольшой прирост FPS, что недопустимо при огромных финансовых вложениях в виде покупки второй видяхи) и очень высокие рабочие температуры ~90 градусов по Цельсию. Плюс, нужно обзавестись ооочень мощным ПК, чтобы процессор не стал лимитирующим фактором для видеокарт. Также, стоит позаботиться о вместительном и хорошо продуваемом корпусе, всё же две горяченные видеокарты, каждая длиной в 31 сантиметр - это не шутки.
К конкретно карте от HIS у автора претензий нет, ибо это чистый референс, но с расширенным набором переходников для различных мониторов.
Вывод схож с оным в материале по Radeon HD 6990, работающем в одиночном режиме - решение имеет феноменальную производительность по такой же цене, для мульти-мониторной конфигурации ничего лучше не придумать, ну а для одного монитора (если это не что-то огромное с убер-разрешением) два HD 6990 - слишком жирно, уважаемые читатели.
Новинка от AMD получает, давно уже ставшую привычной, награду -
p.s. Если Вам интересны видеокарты семейства Radeon HD 6990, обязательно загляните в Армаду, целиком и полностью посвящённую этому продукту AMD.
Автор оригинальной статьи - Hilbert Hagedoorn, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Guru3D, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса
Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
