Не секрет что видеокарты 470\465GTX рефренс дизайна по своему горячему нраву можно смело называть "печами" и "пылесосами". Ктото наверное не обращает на это внимание, ну кого то это сильно достаёт, но как водится денег на хорошие СО есть не у всех, да и не во всех городах необъятной родины есть СО способные встать на эти ускорители.
Есть способ спасти своего монстрика дёшево и сердито.

Состав участников модернизации:
1) Вентилятор типоразмера 92мм и скоростью вращения не менее 2800об\минуту. Лучше всего вентилятор со скоростью 2800об\минуту, я бы посоветовал Zalman ZM F2 корпусный - и не дорогой и не шумный, создаёт хороший воздушный напор. 150р. Почему не 120мм и не тихоходные вентили? Потому что эксперименты показали что вентиляторы со скоростью вращения 2000об\минуту и ниже не справлялись с охлаждением в бублике при 29 градусах в комнате. А 120мм не нужны т. к. размеры радиатора слишком малы, и нужен сильный воздушный напор.
2) Регулятор скорости оборотов - Реобас - любой фирмы. 90р. Вприципе у кого куча корпусных вентиляторов и не сильно тихий системник реобас не понадобится, т. к. уровень шума залмана Ф2 явно не будет выделятся на фоне других.
3) Два изолированых провода - для крепежа вентилятора к радиатору. Тут свобода в выборе того как вы будете крепить вентилятор, и зависит исключительно от ваших возможностей и фантазии.

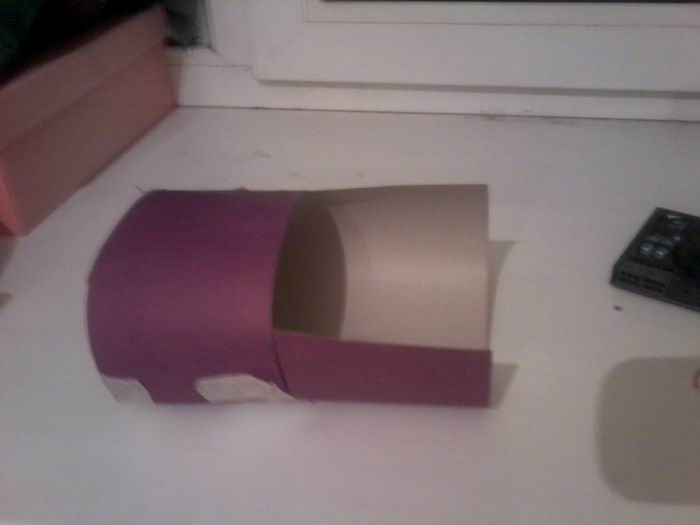

4) Картон и клей для того чтобы сделать вот такую конструкцию -

Это воздузаборник для вентилятора. Без него конструкция не заработает.
5) Немного времени.

Пошаговая инструкция:

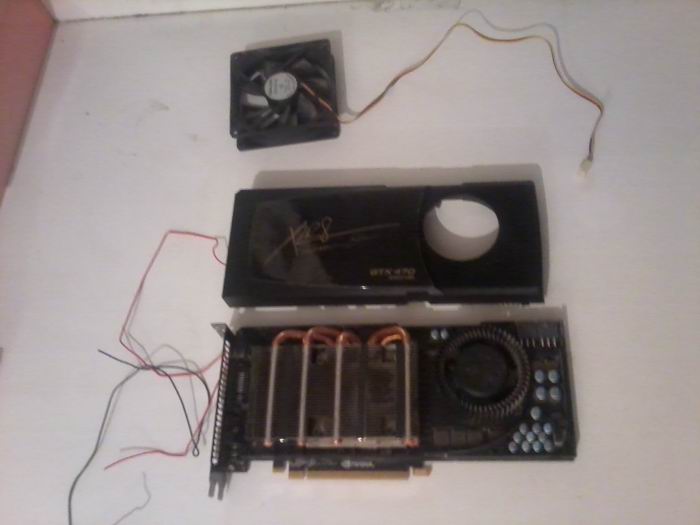

1) Снимаем пластиковую крышку с СО:

ВНИМАНИЕ! Крышка крепится на хлипкие пластиковые застёжки переусердствовав с усилием вы запросто их сломаете, поэтому рекомендую их снимать либо полностью скрутив кулер с турбиной, либо с помощью друга. Т. к. карта побывавшая у меня в руках из Америки, то на гарантию мне было по барабану, и я половину из крючков переломал.

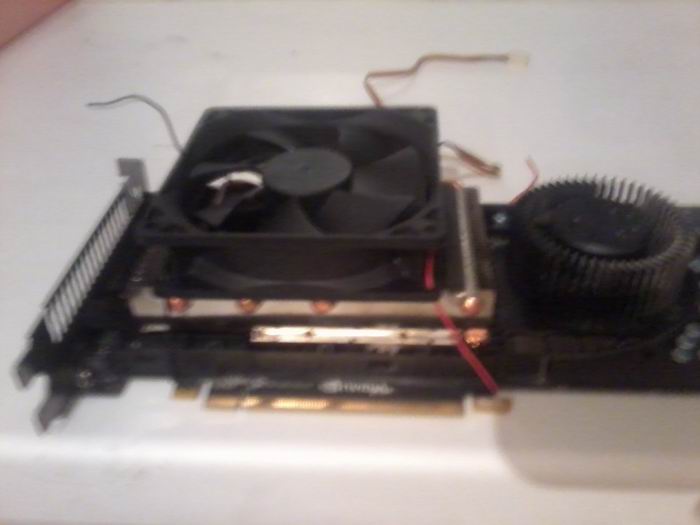

2) Крепим к радиатору вентилятор:

У меня в качестве крепежа два изолированх повода от старого вентилятора.

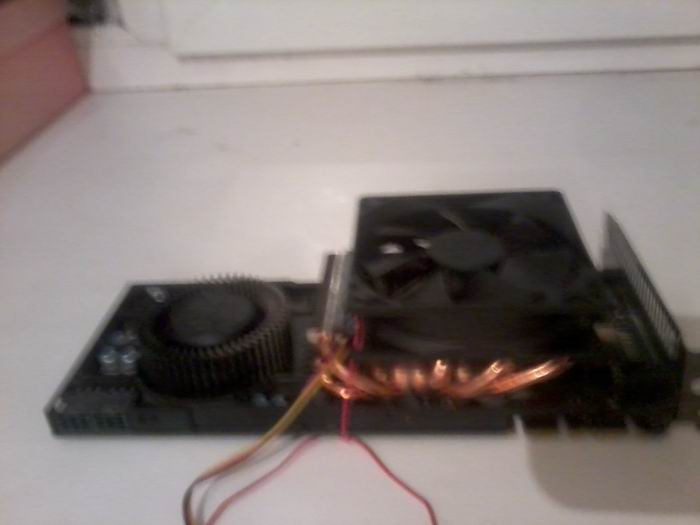

3) Проверяем не мешает ли вентилятор и ваше крепление установке в PCI-E слот
4) Сооружаем из картона Воздуховод. Воздуховод необходим такой конструкции для того чтобы карта не утонула в собственном горячем воздухе. Охлаждать радиатор 29 градусным воздухом нежели 45ти(измерено опытным путём при отсутствие воздуховода) градусным. Даже товарищам с корпусами в конструкции боковых крышек которых напротив видеокарт установлены вентиляторы я советую всё равно лепить воздуховоды, т. к. в таком случае вам можно будет снижать обороты вентилятора установленного на карту, и иметь куда меньше шума.

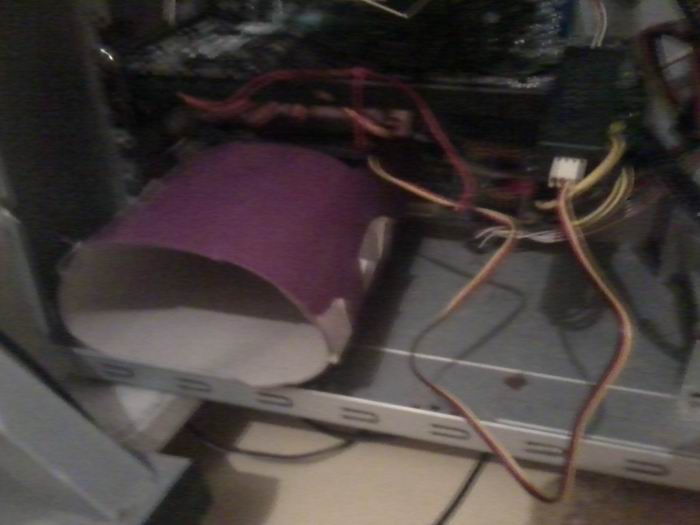

5) Ставим всё в корпус:

Я рекомендую настоятельно держать крышку открытой тем у кого корпуса плохо вентилируются, т. к. карта очень быстро прогреет всё вокруг.
6) В MSI AB выставьте ручное управлениетурбиной и выставьте обороты на минимум. Не рекомендую совсем отключать турбину, т. к. она при достижение 92 градусов начинает реветь, и будет выступать вроде сигнализации
7) Проверяем Эффективность. Я крайне не рекомендую использовать бублики\OCCTы для проверки СО, т. к. есть не мало опытов форумчан с мёртвыми картами. Дело всё в системе питания карт. Советую проверять стабильность карт в разгоне исключительно кризисами\Heavenами и марками.

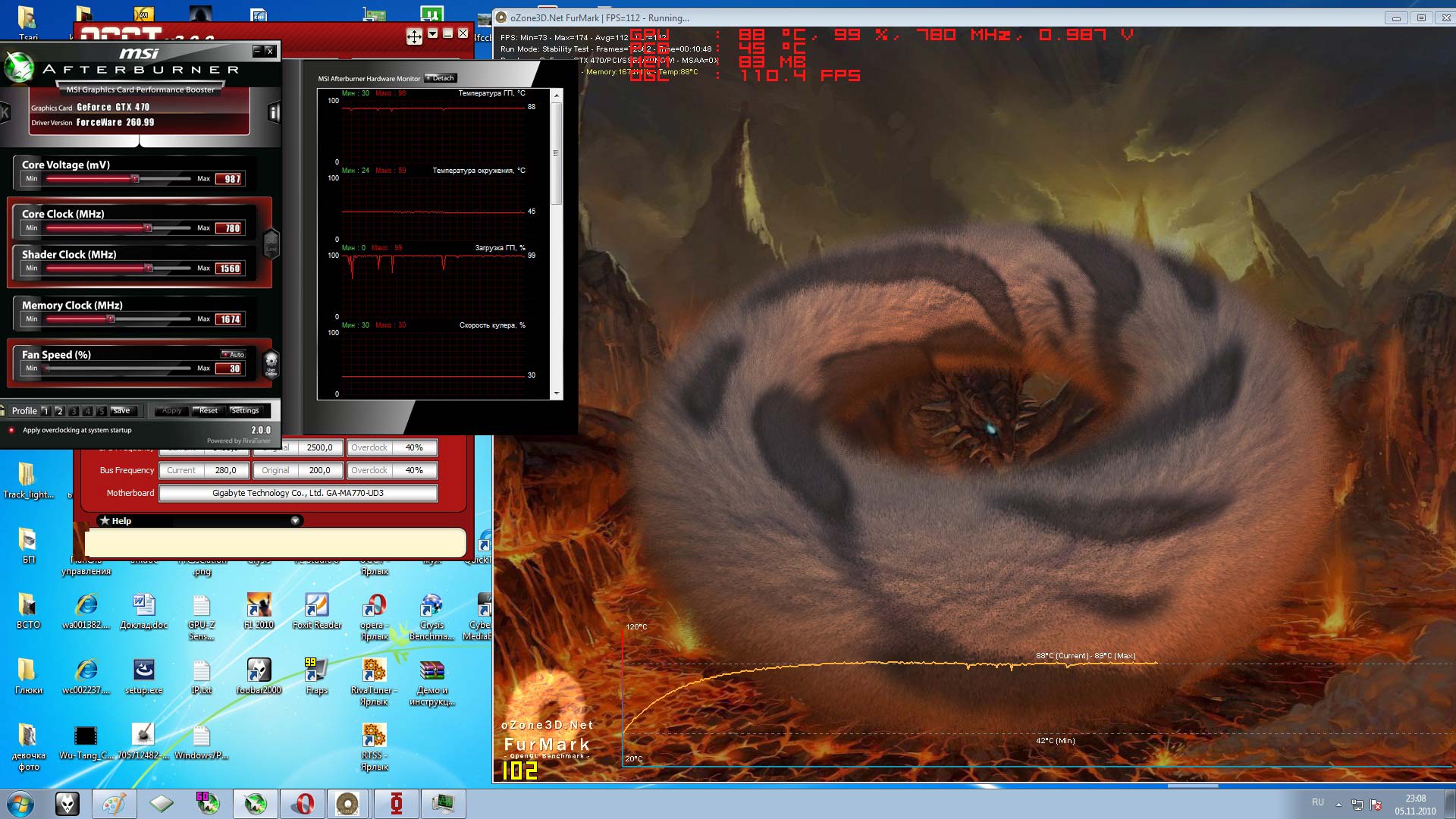

Вот скрин моей подопытной с китайским вентилятором Суньгфаньг(или ещё какое название) со скоростью вращения 2000об\минуту(по данным мониторинга EVEREST):

<

как видите даже Суньгфаньг смог сравится с картой в бублике, но надо заметить что комнатная температура была 22 градуса. При температуре в 29 градусов температура уходила до 96 градусов. Также надо отметить что у этоого китайского ширпотреба очень слабый воздушный поток даже при 2000об\минуту, НО он очень тихий и сопоставим с турбиной карты на скорости 42%! И с этим Суньгфаньгом карта проработала у меня 4 месяца. Но для хозяина карты я всётаки взял Zalman ZM F2 и был удивлён тем что залман при 29 градусах в комнате охладил карту в бублике до 85 градусов! и это при том же разгоне.
Уровень шума уровнеь шума от вентиляторов я сравнивал с турбиной. Итак Уровень шумаот сунь ФАньга на 2000об\мин. Сравним с турбиной на скорости 42%. Уровень шума Zalman ZM F2 на 2600об\минуту сравним с турбиной на 52% - я думаю что к гадалке ходить не надо чтобы понять что намного тише чем рабочие обороты турбины которые в данном образце были на 60 – 75% в играх БЕЗ РАЗГОНА.

ПС: Несмотря на то что карта горячая, её можно очень легко охладить до нормальных температур не прибегая к покупке дорогостоящих кулеров, и она становится тем чем и должна быть - продуктом который работает тихо и быстро.

ПСС: Карта попала ко мне(как оказалось на 4 месяца) потому что хозяина её не устроили шумовые характеристики. Теперь же он вполне доволен что не продал её.

Публикация осуществлена по разрешению автора статьи и от его имени (никнейма), оригинал располагается на ПС оверклокеров.

Орфография и пунктуация автора оставлены почти без изменений
