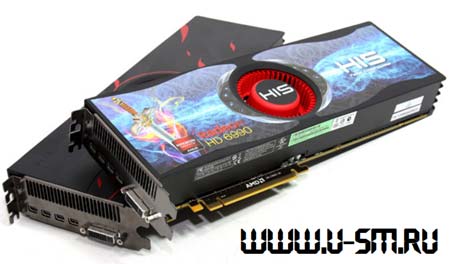

Обзор видеокарты AMD Radeon HD 6990 в режиме CrossFireX

E-mail Печать
Оглавление
Обзор видеокарты AMD Radeon HD 6990 в режиме CrossFireX
Энергопотребление/температурный режим/уровень шума
Конфигурация тестового стенда и используемые игры
DX9: Call of Duty: Modern Warfare 2
DX10: Far Cry 2
DX10: Anno 1404 - Dawn of Discovery
DX10: Crysis WARHEAD
DX10: 3DMark Vantage
DX11: Metro 2033
DX11: Colin McRae Dirt 2
DX11: Battlefield Bad Company 2
DX11: 3DMark 11
Результаты разгона видеокарты AMD Radeon HD 6990 (Antilles)
Выводы

Пару дней назад на Guru3D появился замечательный материал по CFX-связке из пары Radeon HD 6990, но так как место на публикацию уже было занято другой статьёй, а потом ещё и состоялся релиз GTX 550 Ti, я размещаю пересказ обзора по двухголовым видеокартам только сегодня.

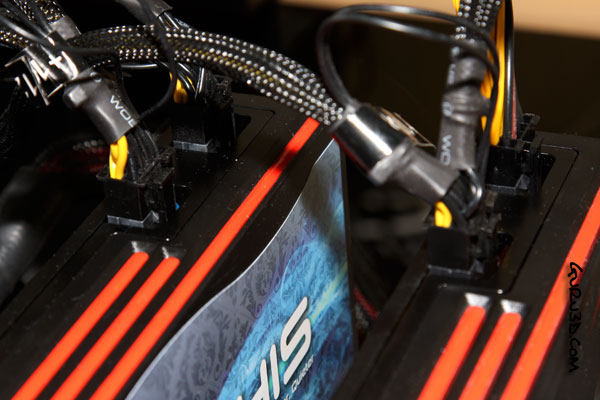

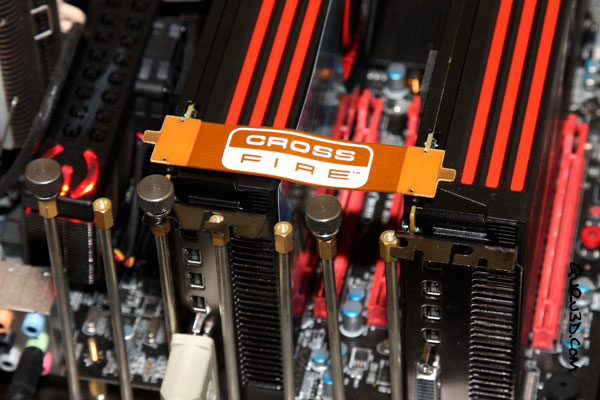

В самом начале оригинального материала нам по традиции рассказывают каким образом соорудить CrossFireX-сетап, я эту часть пропущу, ибо сие уже описывалось (к примеру, тут и тут) и повторяться смысла не имеет, никакой разницы по-сути и нет. А вот новые фотографии я советую посмотреть:









Напомню Вам характеристики новинки, которые разместились аж в двух табличках:





  Radeon HD 6950 Radeon 6970 Radeon 6990 Radeon 6990 Unlocked
Тех.процесс изготовления 40нм 40нм 40нм 40нм
Размер графического ядра 389 мм2 389 мм2 389 мм2 x2 389 мм2 x2
Количество транзисторов 2.64 миллиардов 2.64 миллиардов 5.28 миллиардов 5.28 миллиардов
Частота ядра / МГц 800 880 830 880
Частота памяти / МГц 5000 5500 5000 5000
Пропускная способность памяти 160 ГБ/с 176 ГБ/с 320 ГБ/с 320 ГБ/с
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Количество потоковых процессоров 1408 1536 3072 3072
Вычислительная мощь 2.25 Терафлопс 2.7 Терафлопс 5.10 Терафлопс 5.40 Терафлопс
Color ROPы 32 32 64 64
z/Stencil ROPы 128 128 256 256
Энергопотребление в нагрузке 140 ватт 190 ватт 350 ватт 415 ватт
Энергопотребление в простое 20 ватт 20 ватт 37 ватт 37 ватт


Как хорошо видно по табличке, Radeon HD 6990 может работать в двух режимах (они активируются путём изменений позиции переключателя на карточке, также, как это было у Radeon HD 6950/6970) - с повышенной производительностью и энергопотреблением (аж 415 ватт, а в разгоне - до 450!) и в стандартном, ничем особым не выделяющемся.





Для полного осознания мощи представленного устройства поглядите на табличку ниже:


Спецификации Radeon HD 5770 Radeon HD 5850 Radeon HD 6850 Radeon HD 6870 Radeon HD 6950 Radeon HD 6970 Radeon HD 6990
Графическое ядро Juniper XT Cypress Pro Barts Pro Barts XT Cayman Pro Cayman XT Cayman XT
Тех.процесс изготовления 40нм 40 nm 40нм 40нм 40нм 40нм 40нм
Частота ядра 850 МГц 725 МГц 775 МГц 900 МГц 800 МГц 880 МГц 830 МГц
Потоковые процессоры 800 1440 960 1120 1408 1536 3072
Частота памяти 4800 МГц 4000 МГц 4000 МГц 4200 МГц 5000 МГц 5500 МГц 5000 МГц
Шина памяти 128-бит 256-бит 256-бит 256-бит 256-бит 256-бит 256-бит x2
Количество памяти 1 ГБ GDDR5 1 ГБ GDDR5 1 ГБ GDDR5 1 ГБ GDDR5 2 ГБ GDDR5 2 ГБ GDDR5 4 ГБ GDDR5
Энергопотребление в нагрузке 108 ватт 151 ватт 127 ватт 150 ватт 150 ватт 190 ватт 350 ватт
Энергопотребление в простое - - 19 ватт 19 ватт 20 ватт 20 ватт 37 ватт







Да, перед нами чудовище из семейства Radeon, как в плане теоретической производительности, так и характеристик энергопотребления (что в нагрузке, что в простое).







Карточка оснащена пятью видеовыходами - четырьмя DisplayPort 1.2 и одним DVI. В комплекте с референсной картой (а других и нет, на данный момент) должны идти переходники с DP на HDMI и на DVI (active-link и passive-link), дабы геймер сразу же, без дополнительных затрат, мог соорудить Eyefinity решение.









Фотогалерея пары AMD Radeon HD 6990

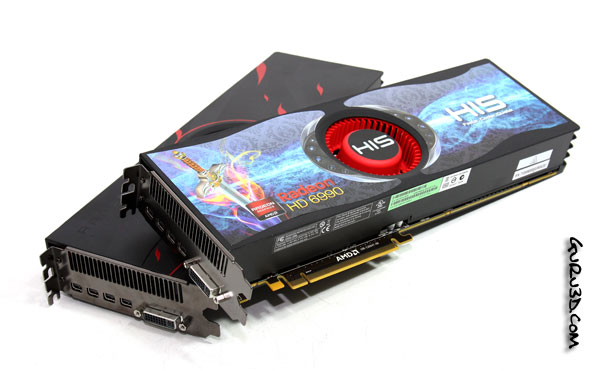

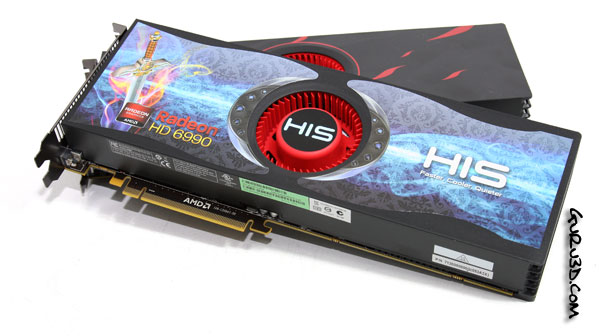

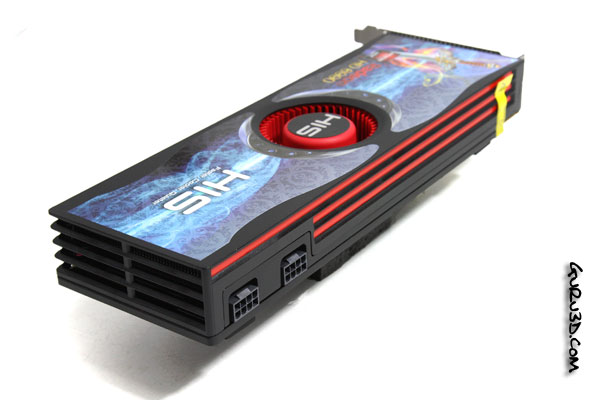

Сегодня в парном катании будут выступать две видеокарты семейства HD 6990 - референсная от AMD, знакомая нам по первому тесту, да её сестра-близняшка, но с наклейкой от HIS. Да - карты абсолютно идентичны, всё верно.









В этой части оригинального материала, у Гилберта идёт описание внешности карточки, не совпадающее с действительностью (т.е. взятое из прошлого ревью, где описывается референс, а не видяшка от HIS).

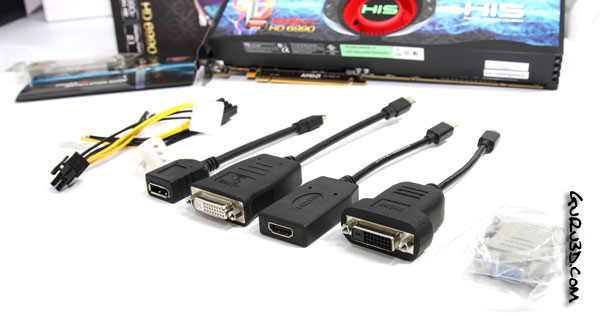

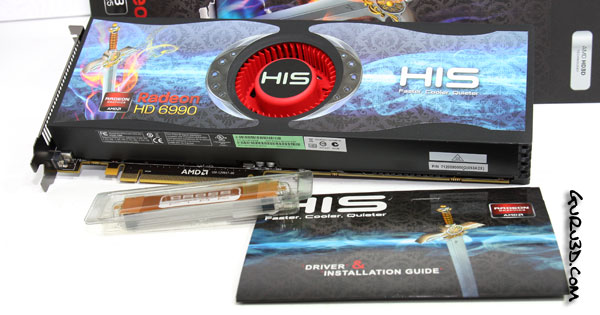

В комплект поставки новинки от HIS входит довольно-таки впечатляющее количество переходников, вот список:



  • Один переходник mini DisplayPort > passive single-link DVI
  • Один переходник mini DisplayPort > active single-link DVI
  • Один переходник mini DisplayPort > passive HDMI
  • Один переходник mini DisplayPort > DP
  • Один переходник DVI > D-Sub

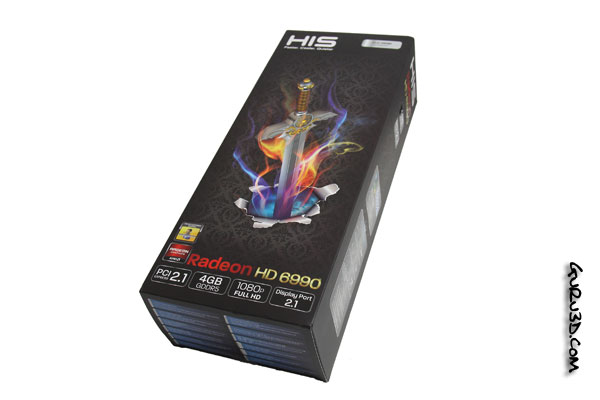

Не забываем про переходник питания (два 6-и пиновых коннектора на один 8-и пиновый), диск с драйверами, мостик CrossFireX и инструкцию - всё это также находится в коробке с 700 долларовой видеокартой.

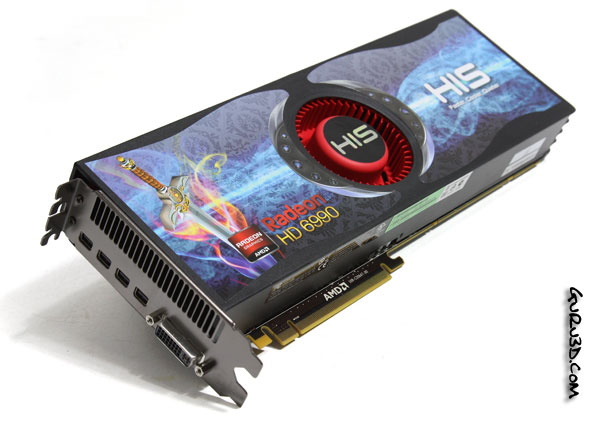

Автор обзора с Гуру3Д обращает наше внимание на то, что видеовыходы расположены как можно ниже для того, чтобы увеличить размер вентиляционного отверстия видеокарты, через которое горячий воздух (я бы сказал - очень горячий) выбрасывается наружу из корпуса ПК.









Напомню Вам, что длина самой свежей видеокарты от AMD - 31 сантиметр. Корпус нужен огромный, дабы видяшка чувствовала себя в нём комфортно.

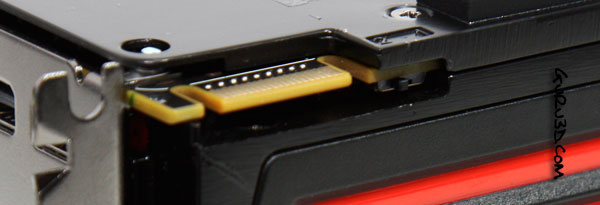

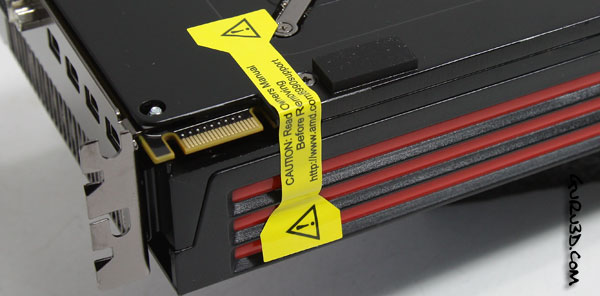

Забавное дело - переключатель, активирующий OC-режим (кстати - я тут вычитал, что AMD не принимает по гарантии карты, что были повреждены при таком варианте использования - будьте внимательны, камрады!) залеплен жёлтой лентой.





Но Guru3D плевать хотели на ограничительные ленты, потому последние сорваны и мы можем лицезреть следующее фото:





Если Вы читали самый первый материал по HD 6990, то наверняка знаете, что при активации переключателя в положение "1" (по-умолчанию он в позиции "2") активируется OC-режим, в котором карточка работает на более высоких частотах (880МГц против 830МГц) и кушает значительно больше электроэнергии (до 450 ватт, как было отмечено в начале данного пересказа).









Далее всё повторяется, как и в самой первой фотогалерее по HD 6990 - перевернув карточку обратной стороной вверх, можно понять расположение графических чипов (парочки Cayman XT) - они располагаются за четырёхугольными металлическими защитными пластинами.





Обращаю Ваше внимание на то, что фотография разобранной видеокарты точно такая же, как в первом обзоре "двуглавого Радика", т.е. присланную видяшку от HIS авторы статьи разбирать не стали.







Далее идут фотографии обнажённых печатных плат видеокарт, но этим нас уже не удивишь:



Полюбовались на раздетую карточку? Ну славно, едем дальше.







Как и Radeon HD 6950/6970, новинка поддерживает AMD PowerTune. Эта функция позволяет регулировать энергопотребление (в ту или иную сторону), в зависимости от нагрузки на видеокарте. Т.е. видяшка решает когда и как ей регулировать частоты и напряжение, за счёт чего и осуществляется снижение энергопотребления. С помощью настройки в драйверах, можно регулировать порог, при котором будет срабатывать данная технология. К примеру возьмём типичное потребление 6970 - 190 ватт. Если включить стресс-тест FurMark и начать прогревать им продукт AMD, то карточка по спецификациям будет кушать до 350/415 ватт. Внушительная цифра, но есть возможность вручную выставить, скажем, на 20% меньшее энергопотребление (за счёт снижения частот и напряжения).







Далее нам рассказывают, что для разгона Radeon HD 6990 необходимо задавать частоты для каждого из графических ядер видеокарты, если используется ATI Overdrive.





Есть в HD 6990 и поддержка Dual BIOS - фичи, явно пришедшей из мира материнских плат (хотя и на некоторых видяшках мы её наблюдали) и появившейся на HD 6950/6970. Её суть заключается в том, что с помощью переключателя, находящегося в области коннекторов CrossFireX, можно выбрать два режима работы видеокарты - в разгоне с повышенным энергопотреблением (и тепловыделением, скорее всего) и стандартный (именно с ним карточка продаётся покупателям, а они уже потом пусть сами решают, какой из режимов использовать).
