Вот и добрались до обзора видеокарты GTX 560 Ti от MSI, да не простой, а с кулером Twin Frozr II, с которым мы хорошо знакомы, благо обзоров и других материалов по решениям с этой системой охлаждения было опубликовано немало. Источников материала на этот раз рекордное количество, целых три штуки: Guru3D, bit-tech и VR-ZONE. Надеюсь, что данный пересказ-компиляция Вам понравится.
Как и другие обзоры 560-го "Джифорса", данный материал мы начнём с рассмотрения таблички с характеристиками видеокарты от MSI, а также референсных решений (обе версии GTX 460 и единственная существующая GTX 560 Ti) от Nvidia.
| Название графической карты | GeForce GTX 460 768МБ |
GeForce GTX 460 1024МБ |
GeForce GTX 560 1024МБ |
MSI N560GTX Ti |
| Количество кластеров графической обработки | 2 | 2 | 2 | 2 |
| Количество потоковых мультипроцессоров | 7 | 7 | 8 | 8 |
| Количество CUDA-ядер | 336 | 336 | 384 | 384 |
| Количество текстурных блоков | 56 | 56 | 64 | 64 |
| ROPы | 24 | 32 | 32 | 32 |
| Частота ядра (МГц) | 675 МГц | 675 МГц | 822 МГц | 880 МГц |
| Частота шейдеров (МГц) | 1350 МГц | 1350 МГц | 1644 МГц | 1760 МГц |
| Частота памяти (МГц) | 3600 МГц | 3600 МГц | 4008 МГц | 4200 МГц |
| Объём набортной памяти | 768МБ GDDR5 | 1024МБ GDDR5 | 1024МБ GDDR5 | 1024МБ GDDR5 |
| Интерфейс памяти | 192-бит | 256-бит | 256-бит | 256-бит |
| Пропускная способность памяти | 86 ГБ/с | 115 ГБ/с | 128 ГБ/с | 134 ГБ/с |
| Тех.процесс производства | 40нм | 40нм | 40нм | 40нм |
| Энергопотребление | 150 ватт | 160 ватт | 170 ватт | 180 ватт |
В плане заводского разгона данный видеоадаптер уступает рассмотренным нами ранее картам от KFA2 и Gigabyte. Но мы-то знаем, что заводской разгон - удел домохозяек (ламеров, обывателей - называйте как хотите), нам главное узнать как покажет себя карточка в разгоне, так сказать, ручном.
Прежде чем приступить к тестам рассматриваемой новинки, давайте насладимся внешним видом MSI GeForce N560GTX Ti Twin Frozr II.
Внешне, коробка видеокарты практически такая же, как была у TFII-версии GTX 460. Как и другие производители, MSI работает в режиме усиленной экономии средств, т.е. компания не заморачивается на полную смену дизайна упаковки своих товаров от поколения к поколению
Комплект поставки новинки вполне стандартен - помимо самой видяхи в нём есть переходники питания (2 штуки) с молексов на 6-и пиновые, инструкция, переходник с mini HDMI на полноразмерный HDMI, переходник с DVI на VGA и диск с драйверами.
С виду MSI GeForce N560GTX Ti Twin Frozr II один-в-один как GTX 460 c этим же кулером. Длина карты - около 25 сантиметров (~10 дюймов).
Подсистема питания не изменена - как и у референсной модели, у продукта MSI два 6-и пиновых коннектора. Также, на фото выше, мы можем увидеть куда подключены вентиляторы системы охлаждения графического адаптера. Я думаю, что неплохо было бы их заменить в ходе эксплуатации на что-то более тихоходное, т.к. во всех предыдущих обзорах видеокарт с этим кулером, ревьюверы отмечали не самую тихую их работу.
Т.к. это не HAWK-версия GTX 560 Ti (которая ещё и не анонсирована, но я уверен, что это произойдёт в скором времени), то печатная плата практически не изменена, видеовыходы остались те же самые, что и у референса - два DVI и один mini HDMI.
Количество SLI-коннекторов не меняется даже на нереференсных моделях. Как Вы можете видеть, такой коннектор присутствует в единичном экземпляре.
Посмотрим на фото видяшки в собранном виде в последний раз, а ниже мы сможем увидеть N560GTX Ti Twin Frozr II в разобранном виде.

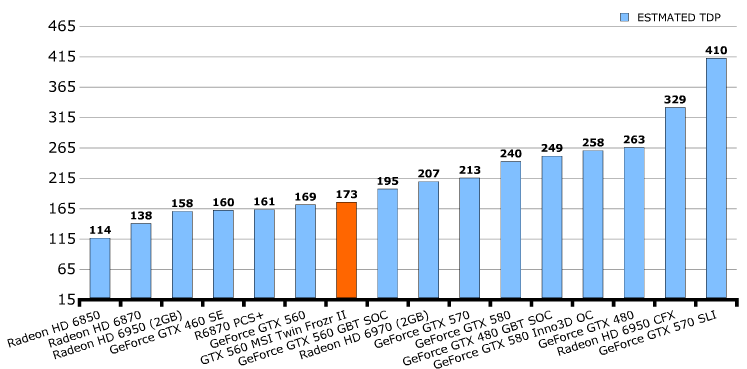

Энергопотребление/температурный режим/уровень шума
Энергопотребление MSI GeForce N560GTX Ti Twin Frozr II
0. Заявленное энергопотребление видеокарты = 170 ватт
1. Система в режиме простоя потребляет = 173 ватта
2. Система с видеокартой в режиме полной нагрузки кушает = 321 ватт
3. Получившаяся разница = 148 ватт
4. Добавим среднее энергопотребление карты в режиме простоя ~ 25 ватт
5. И получаем энергопотребление в нагрузке = ~ 173 ватта
Итого вышло чуть большее энергопотребление, чем у эталонной модели от Nvidia.
Рекомендуемый Гуру3Д блок питания для GeForce GTX 560 Ti (любой модели) в одиночном режиме - 500 ватт. С разгоном всех компонентов ПК лучше запастись 600+ ваттным агрегатом.

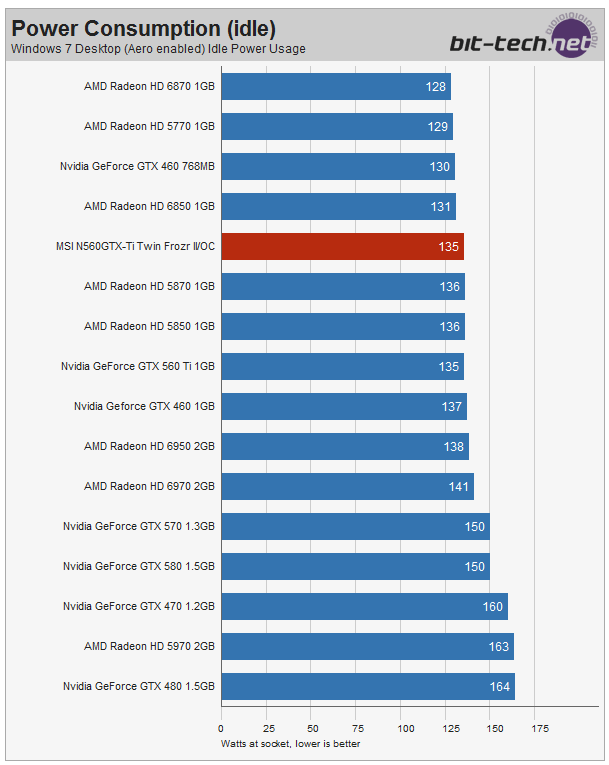

На графике ниже обозначено потребление системы целиком (вместе с установленной карточкой N560GTX Ti Twin Frozr II, само-собой), определённое сотрудниками сайта bit-tech:
Карточка в простое

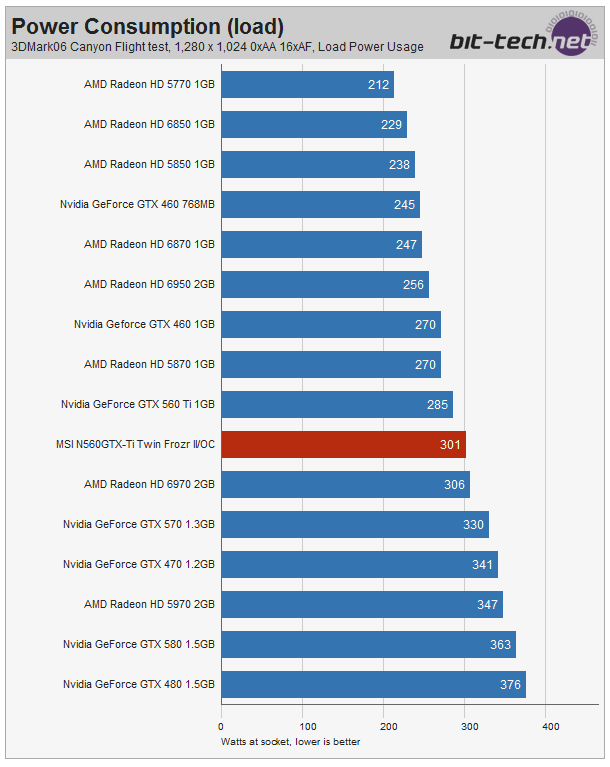

В нагрузке (второй график) замеры проводились путём запуска подтеста Canyon Flight из пакета 3DMark 2006 в разрешении 1280x1024 (с 0xAA и 16xAF, включенными в драйвере в принудительном порядке), данную сцену гоняли не менее 30 минут в loop-режиме. Записывались только пиковые результаты, т.е. максимальное потребление видеокарты во время теста.
А вот графики энергопотребления карточки от сайта VR-ZONE:
Энергопотребление в простое
Тут же нагрузка производилась с помощью FurMark (график номер 2), но не написано была ли отключена защита (та, что появилась в GTX 580 и которую сразу же невзлюбили оверклокеры всего мира).
Температурный режим
Twin Frozr II всегда неплохо справлялся с охлаждением видеокарты, посмотрим как он себя покажет "верхом" на GTX 560 Ti. Первый график - карточка бездействует, второй - нагружена какой-то игрой.

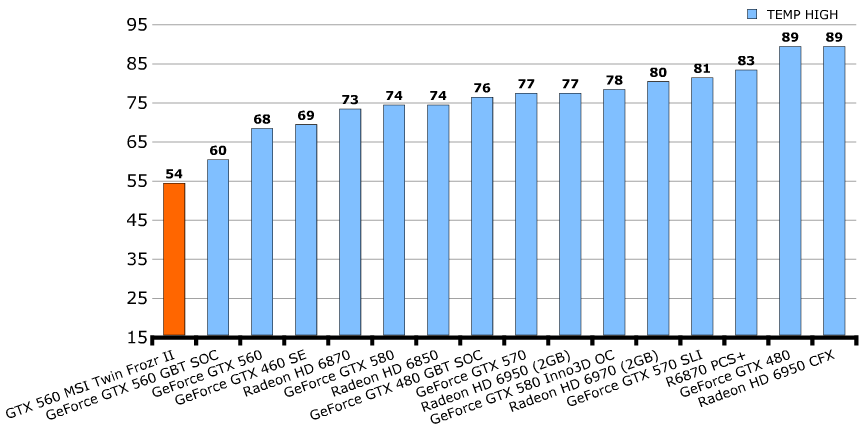

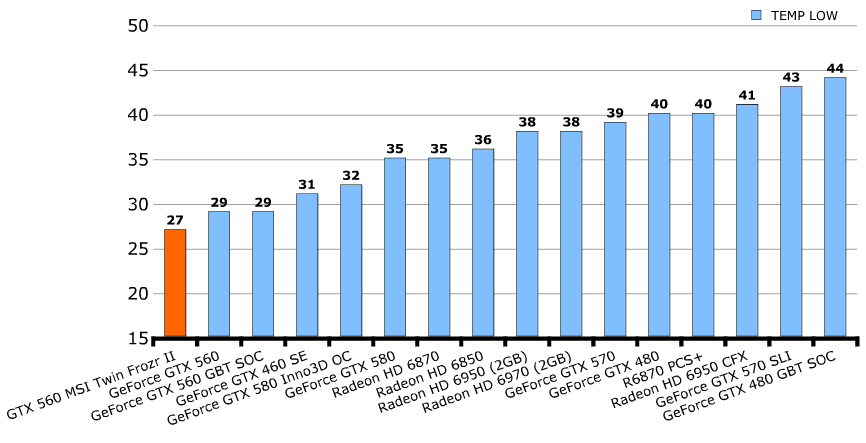

Даже по графику, на котором видеокарта практически никак не задействуется (единственная нагрузка - Windows Aero, который Гилберт, по-видимому, не знает как отключить), хорошо видно, что TFII выгодно выделяется на фоне своих оппонентов, преимущество в 2 градуса над ближайшими соперниками заслуживает внимания.
Если WindForce 2X, используемый на карточке от Gigabyte дал 8 градусов преимущества над референсным решением, то Twin Frozr II обогнал уже "Гигабайтовскую" карточку на 6 градусов и занял первое место в дисциплине "лучшее охлаждение для GTX 560 Ti из ныне протестированных". Похвально, весьма.

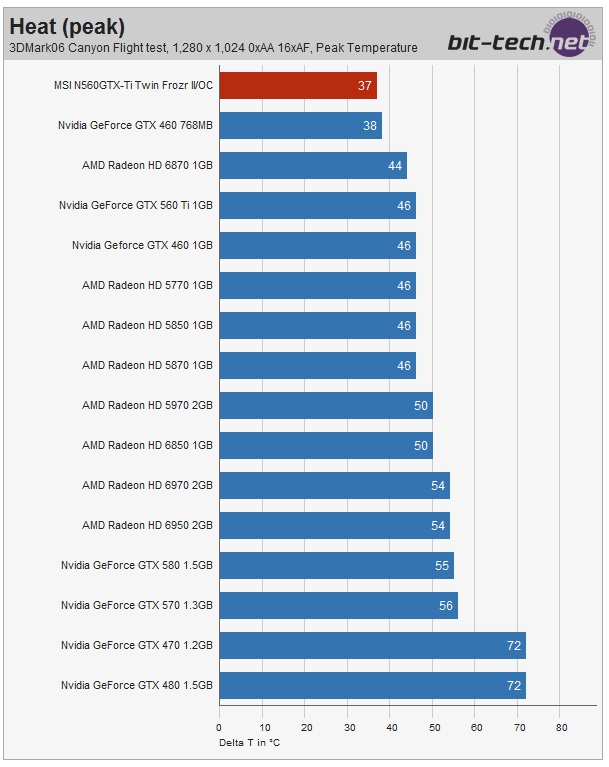

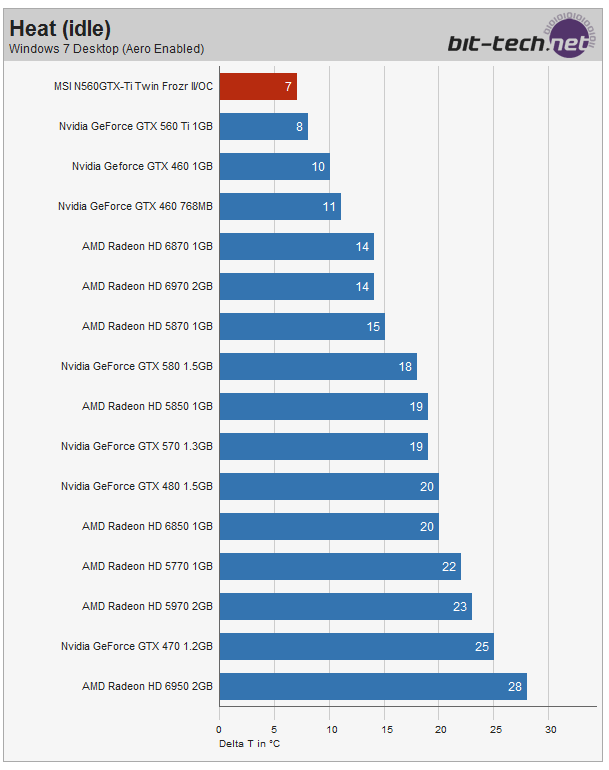

Посмотрим теперь, какие температуры в нагрузке и простое получились у bit-tech:
Тут показана не сама температура видеокарты, а её дельта (разница между температурой графического ядра и t° в помещении).
А как дела с замерами температур у людей с VR-ZONE?
67 градусов в нагрузке, но вот чем прогревали видеокарту - не ясно. Хотя наверное, тоже Furmark'ом, как в тесте энергопотребления с этого же сайта.
Не стоит забывать, что ахиллесова пята кулера Twin Frozr II - шум от его работы, давайте посмотрим как с этим обстоят дела, может быть что-то да улучшилось с времён GTX 460?

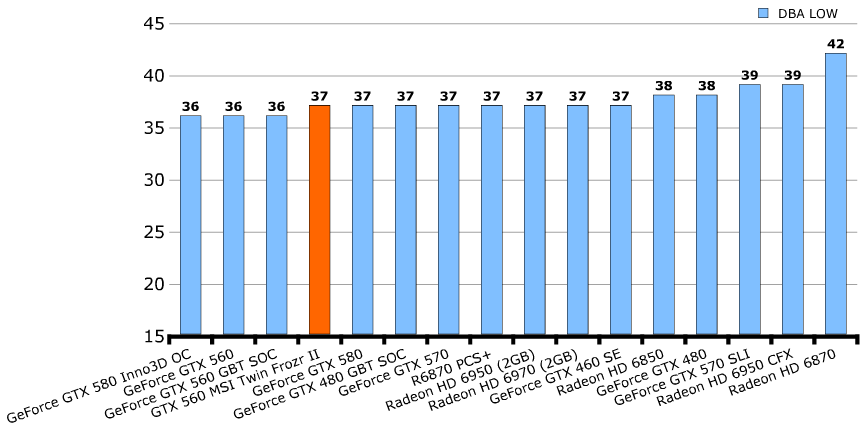

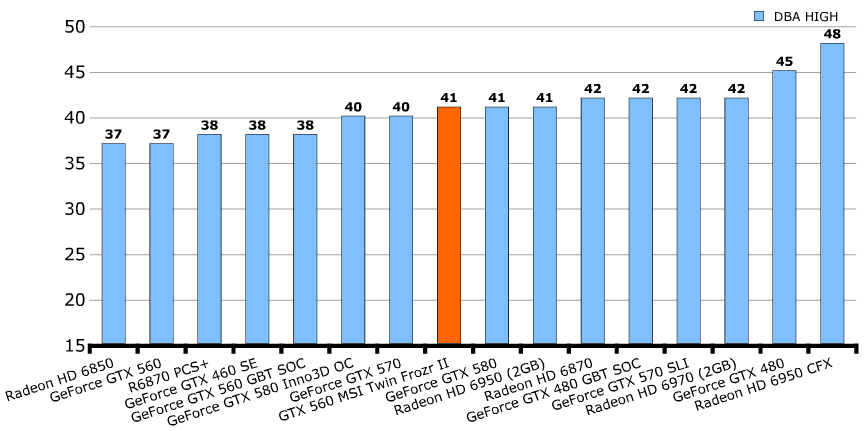

Уровень шума, издаваемый кулером видеокарты MSI GeForce N560GTX Ti Twin Frozr II
Снова два графика и вновь на первом изображено положение дел в простое, а на втором - в нагрузке игрой.
Вот он - бич большинства нереференсных систем охлаждения. Несмотря на более эффективное снижение температуры графического ядра (по сравнению с референсном), мы наблюдаем увеличение уровня шума от кулеров этих видеокарт. На мой взгляд это неправильно. Если бы мне поручили изготовить кулер для видеокарты (и я что-нибудь в этом бы понимал
), то как минимум я бы ставил перед собой одну задачу - превосходство над эталонной системой охлаждения в показателях шума и эффективности. Дизайн и прочее не так важны, хотя классический недостаток Twin Frozr II (помимо проблем с шумом, есть ещё и неприятность с рассеиванием горячего воздуха внутри системного блока) я бы устранил в первую очередь, уж это совсем несложно.
Конфигурация тестового стенда и используемые игры
Материнская плата - eVGA X58 Classified
Процессор - Core i7 965 @ 3750 МГц
Видеокарта - MSI GeForce N560GTX Ti Twin Frozr II
Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц
Блок питания - 1200 ватт
Монитор - Dell 3007WFP - разрешение до 2560x1600
Операционная система - Windows 7 х64
DirectX 9/10 End User Runtime
NVIDIA GeForce 266.56
Игры и синтетические тесты:
- Metro 2033
- Battlefield Bad Company 2
- Colin MC Rae Dirt 2
- Far Cry 2
- Call of Duty - Modern Warfare 2
- Crysis WARHEAD
- Anno 1404
- 3DMark Vantage
- 3DMark 11
Теперь рассмотрим тестовый конфиг bit-tech:
- Процессор - Intel Core i7-965 @3.2ГГц (133МГц x 24)
- Материнская плата - Asus P6T V2 (Intel X58 Express с тремя слотами PCI-Express 2.0 x16)
- Оперативная память - 3x2ГБ Corsair TR3X6G1333C9 (двухканальный режим, частота - 1600МГц и тайминги - 9-9-9-24-1T)
- Накопитель - Corsair X128 120ГБ SSD (прошивка v1)
- Блок питания - Corsair HX1000
- ОС - Windows 7 Home Premium x64
- Корпус - Antec Twelve Hundred
А вот на чём гоняли тесты ребята с VR-ZONE:
- Процессор - Intel Core i7-965 Extreme Edition, @3.82ГГц (166 x 23)
- Кулер - Noctua NH-D14
- Материнская плата - ASUS Rampage III GENE (Intel X58)
- Оперативная память - 6ГБ (3 x 2ГБ) DDR3 (в трёхканальном режиме, частота - 1660МГц, тайминги - CL9-9-9-27-1T)
- Блок питания - Cooler Master Silent Pro M1000
- Накопитель - Western Digital Caviar Black 500ГБ
- Монитор - Dell UltraSharp 3007WFP LCD
- ОС - Microsoft Windows 7 Ultimate 64-bit
DX9: Call of Duty: Modern Warfare 2
Тестирование проводилось на следующих настройках:
- Уровень - Contingency
- 4x Антиалиасинг
- 16x Анизотропная фильтрация
- Все настройки на максимум

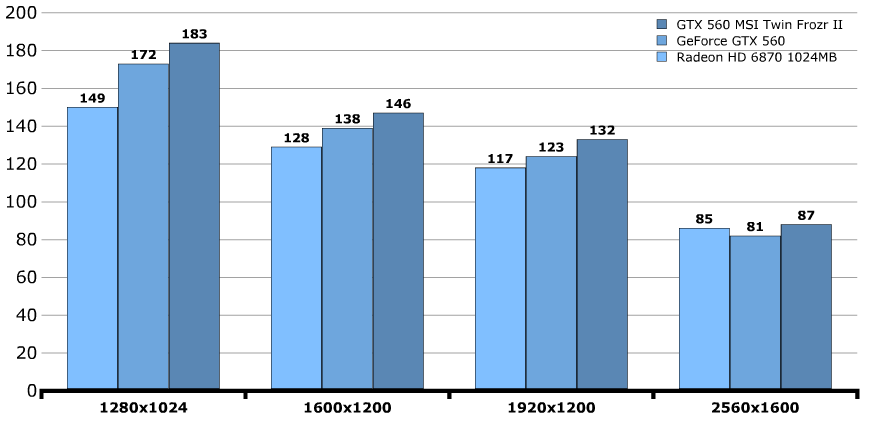

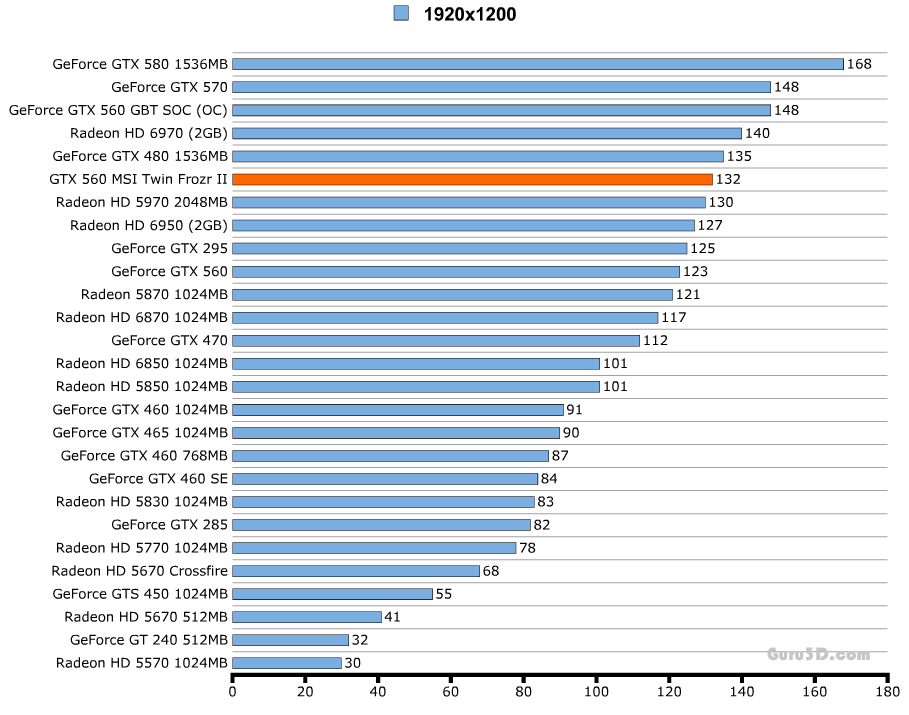

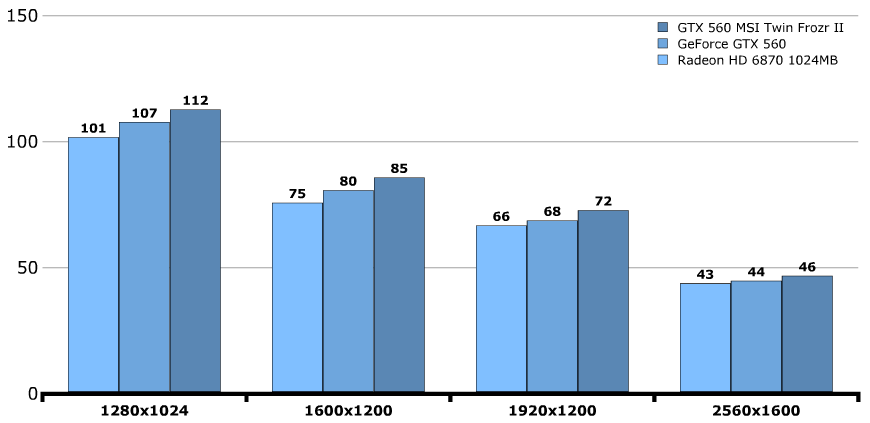

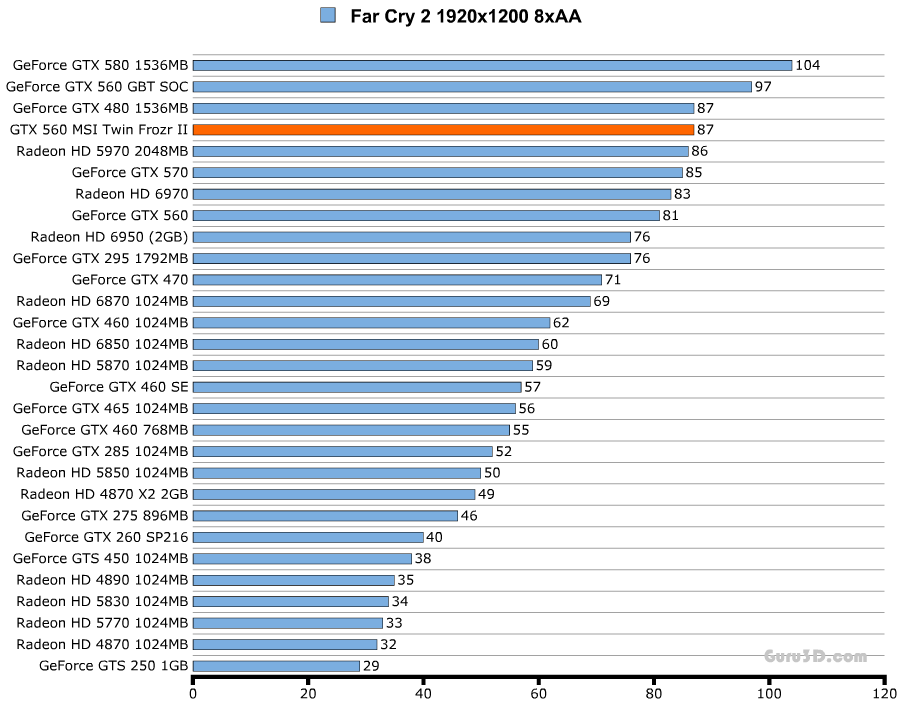

DX10: Far Cry 2
|
Тестирование проводилось на следующих настройках:
|

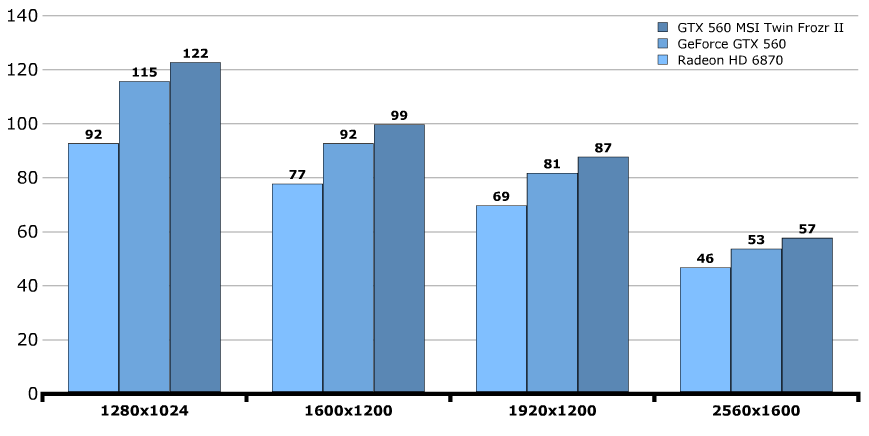

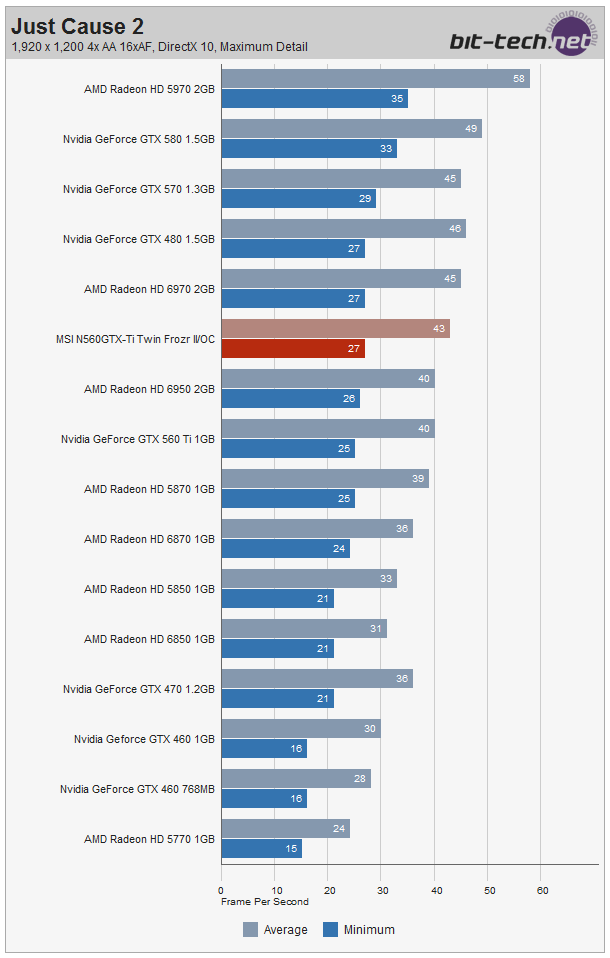

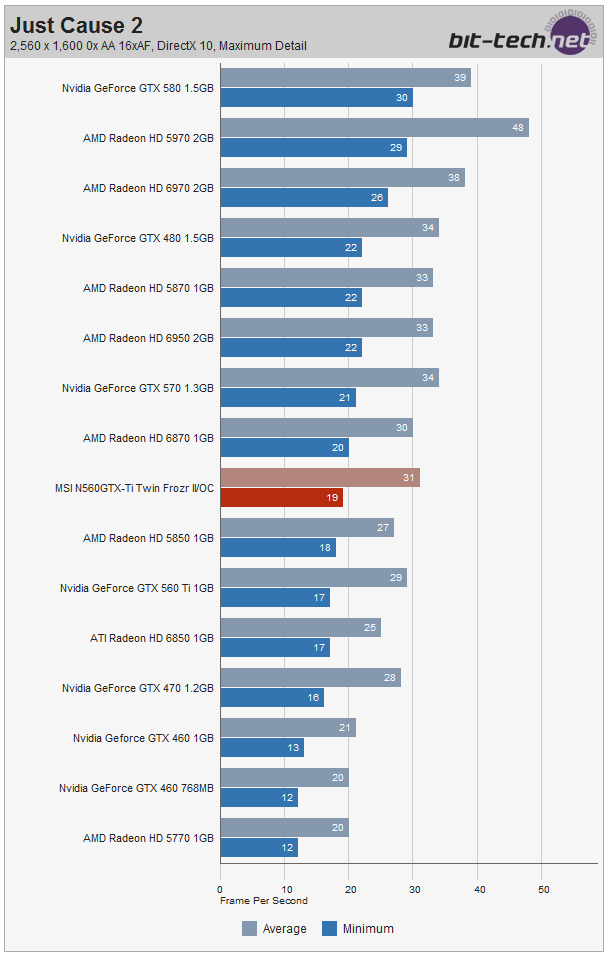

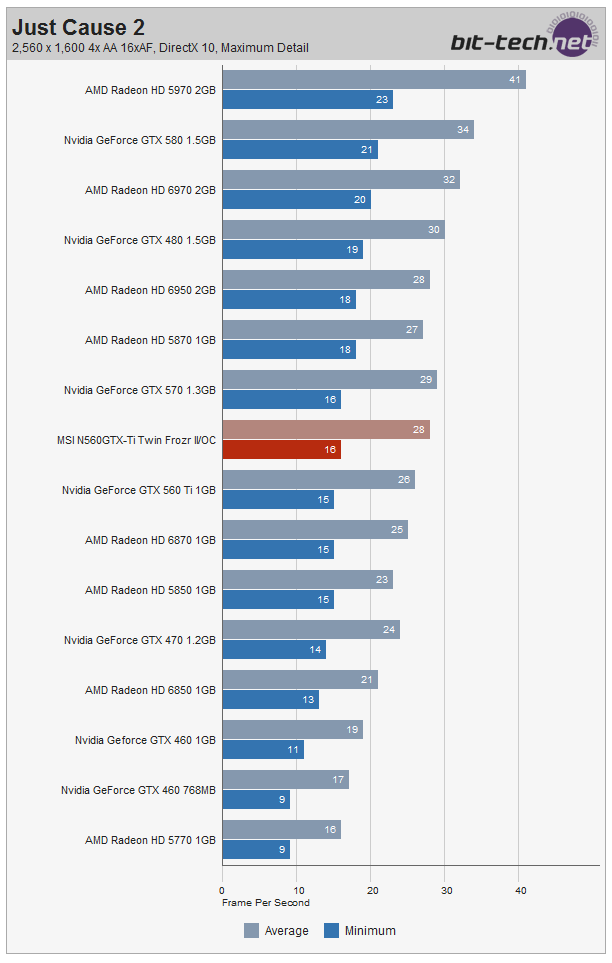

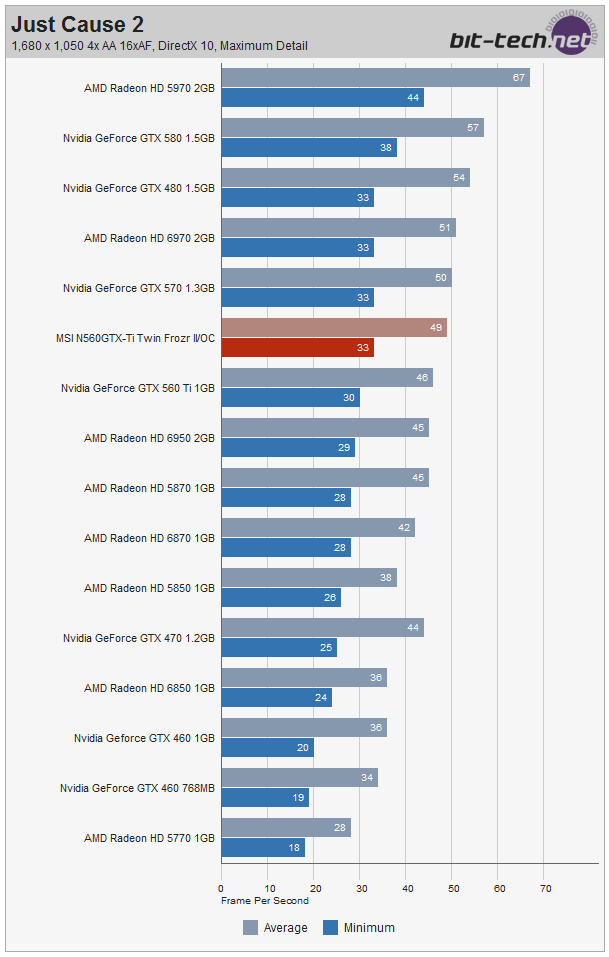

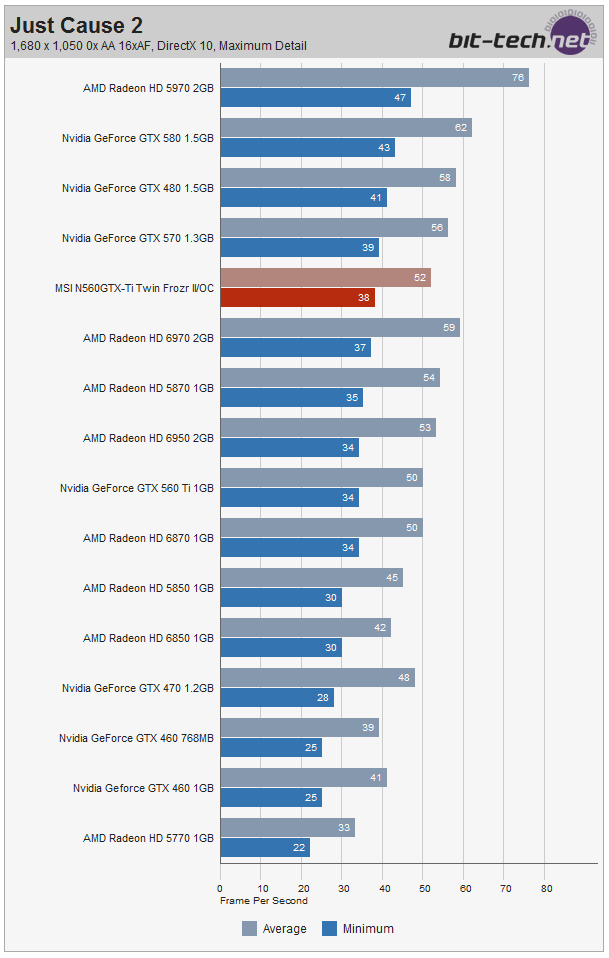

DX10: Just Cause 2
Тут и далее - в результатах тестов от сайтов bit-tech и VR-ZONE настройки, на которых гонялись игры, обозначены на графиках.
DX10: Anno 1404 - Dawn of Discovery
|
Тестирование проводилось на следующих настройках:
|

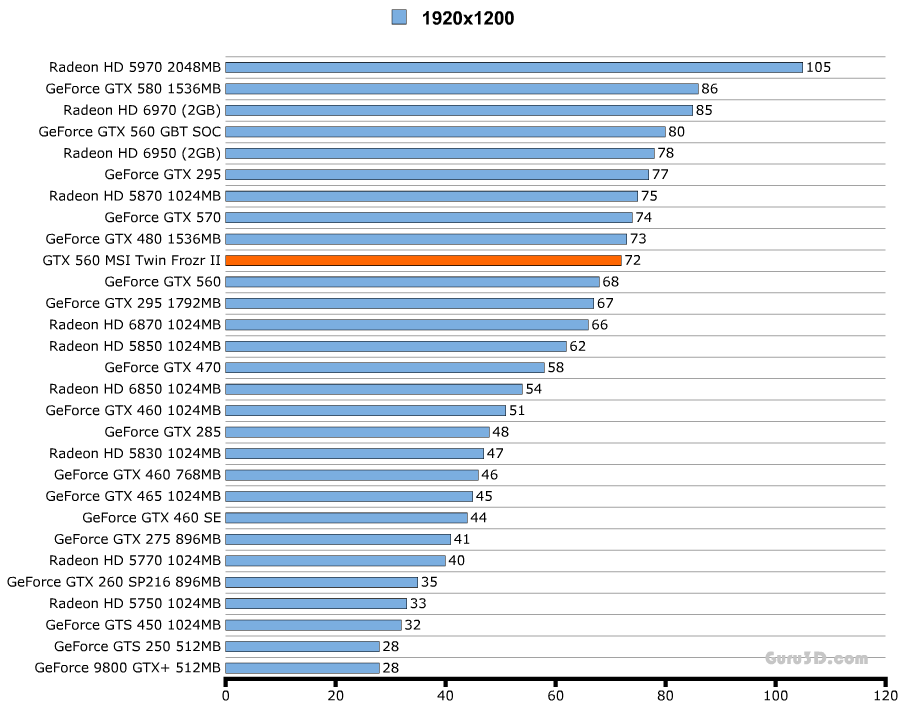

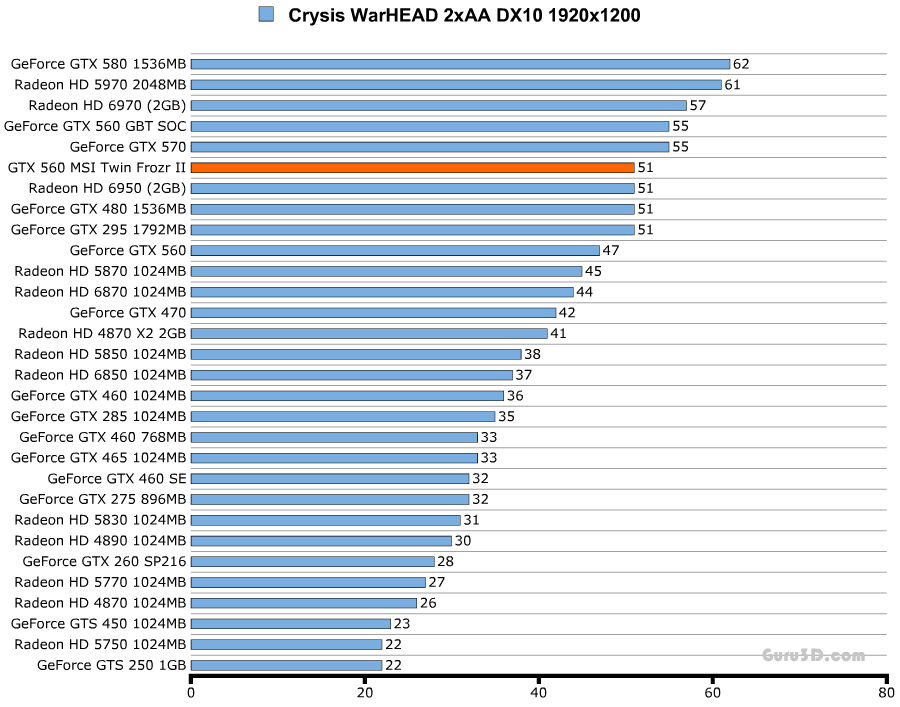

DX10: Crysis WARHEAD
|
Тестирование проводилось на следующих настройках:
|

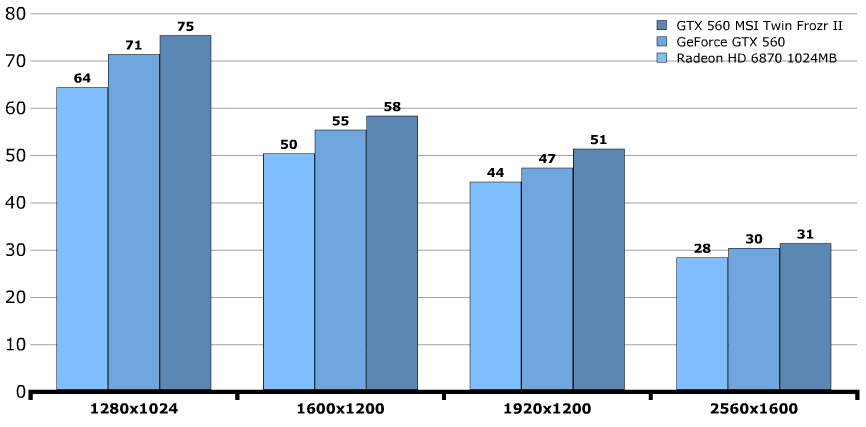

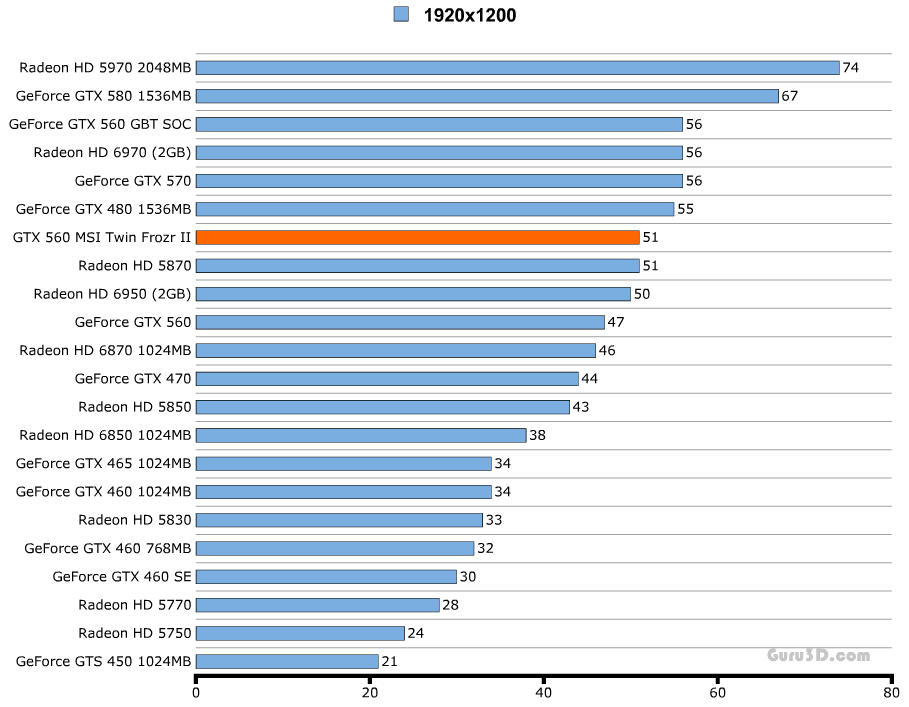

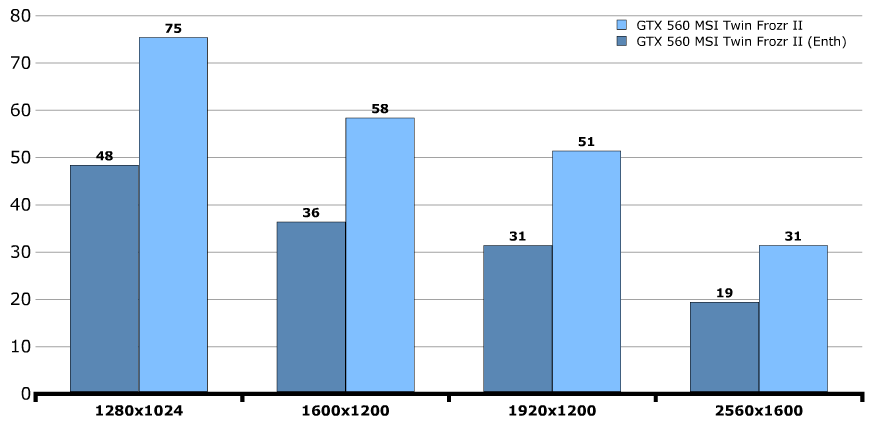

Тест на пресете Enthusiast:
DX10: Resident Evil 5

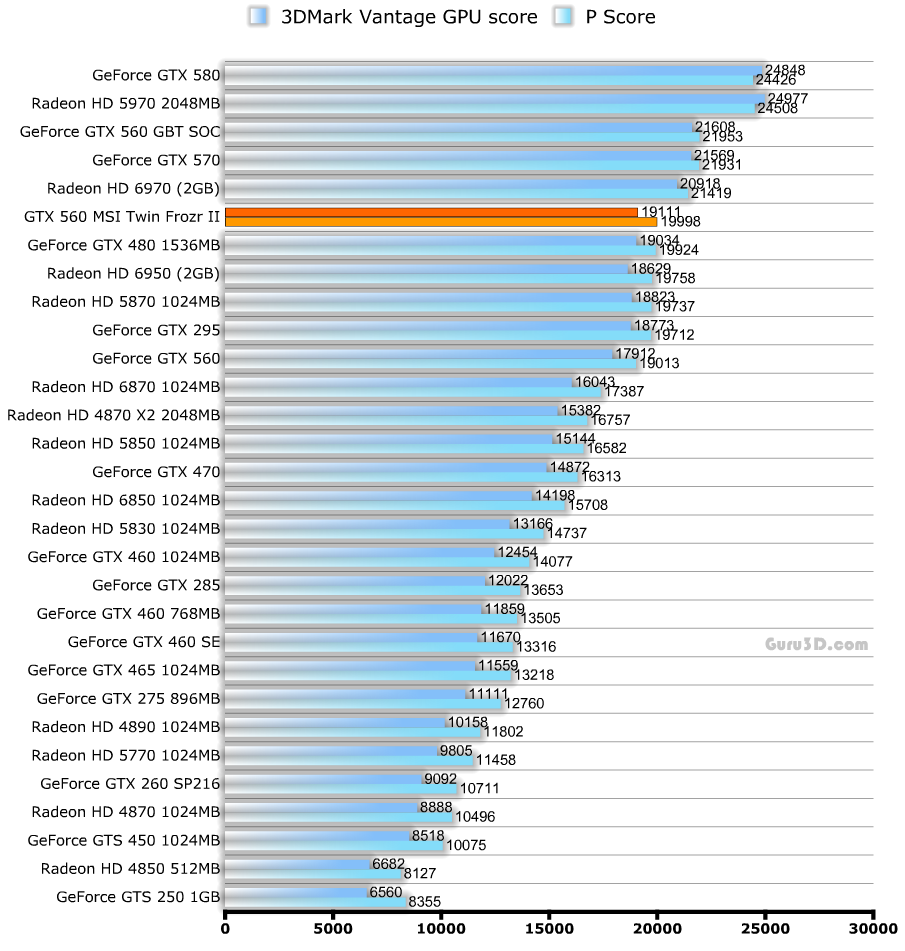

DX10: 3DMark Vantage
Как ясно из таблицы - тестирование в Вантаже происходило на пресете Performance.
Результаты тестов с VR-ZONE:
DX11: Lost Planet 2 Benchmark
DX11: Mafia II Demo

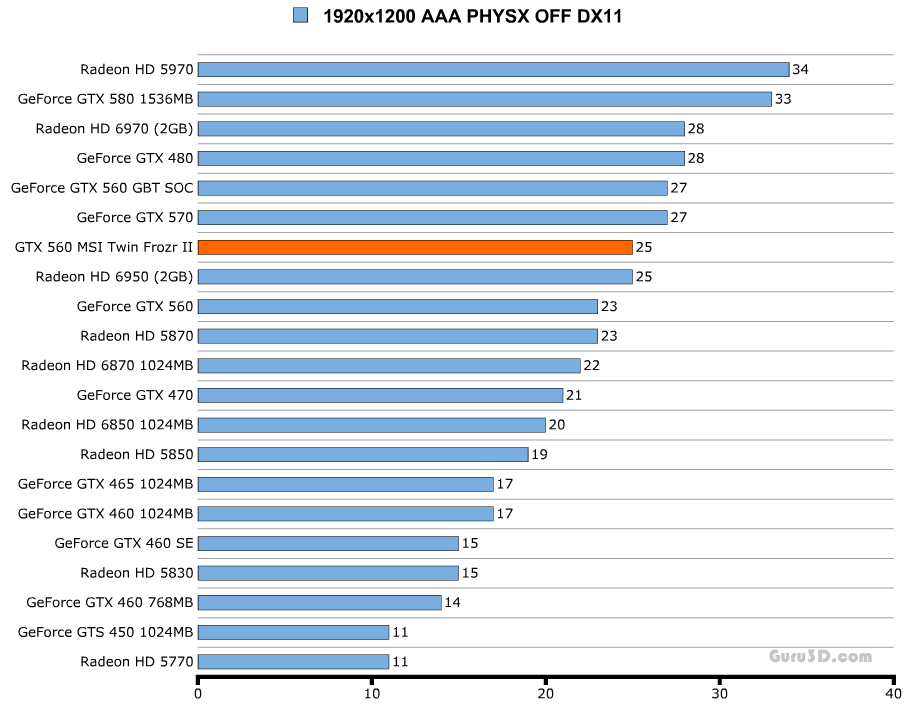

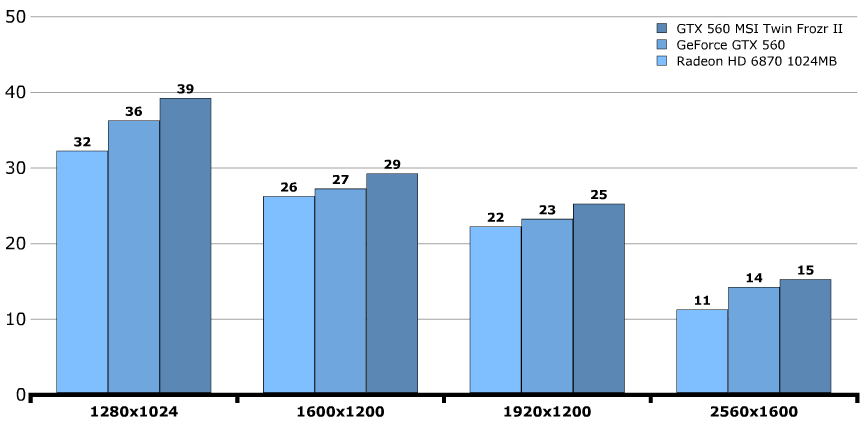

DX11: Metro 2033
|
Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен. |

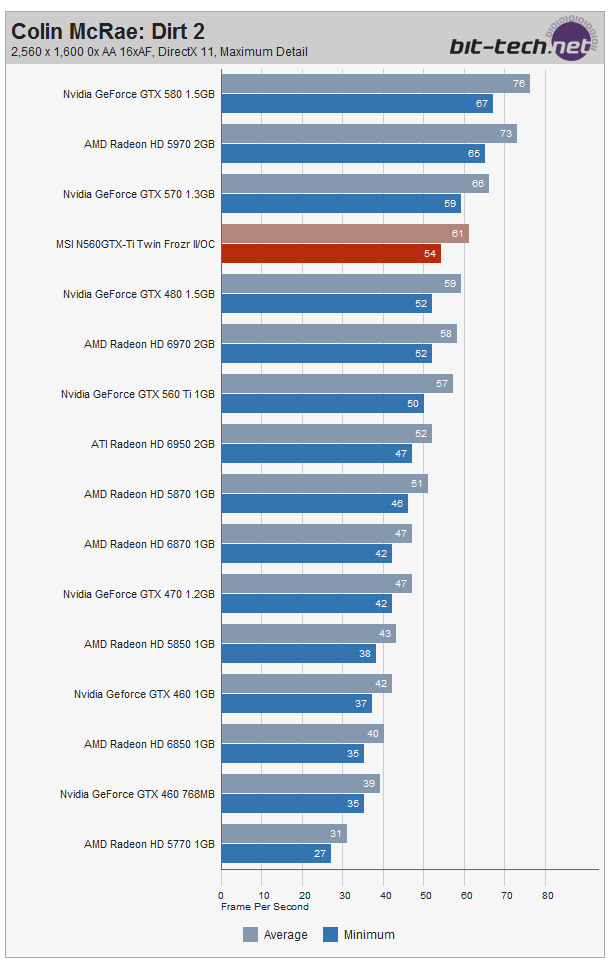

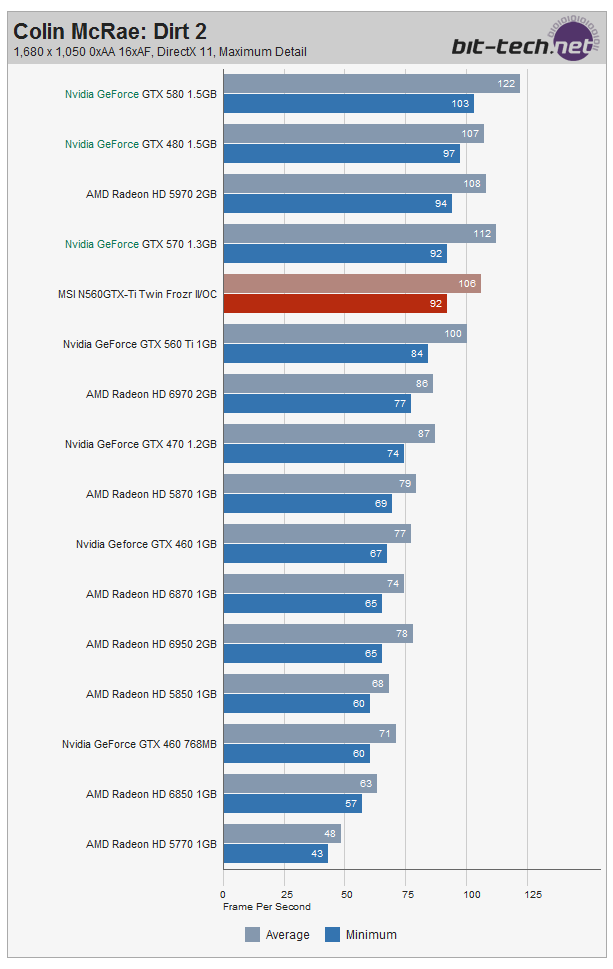

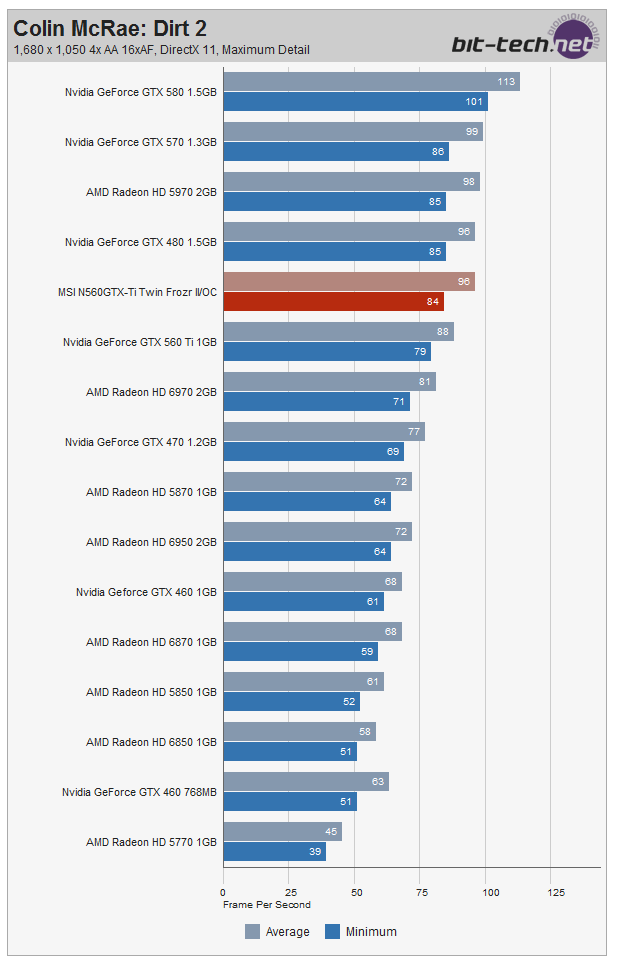

DX11: Colin McRae Dirt 2
|
Тестирование проводилось на следующих настройках:
|

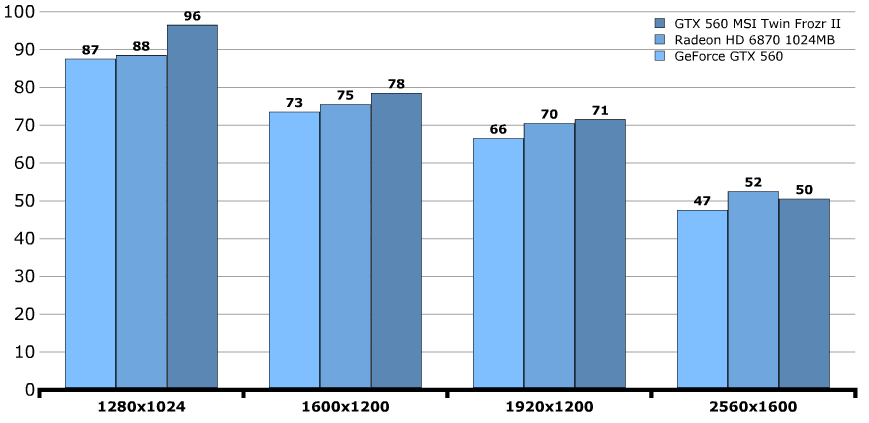

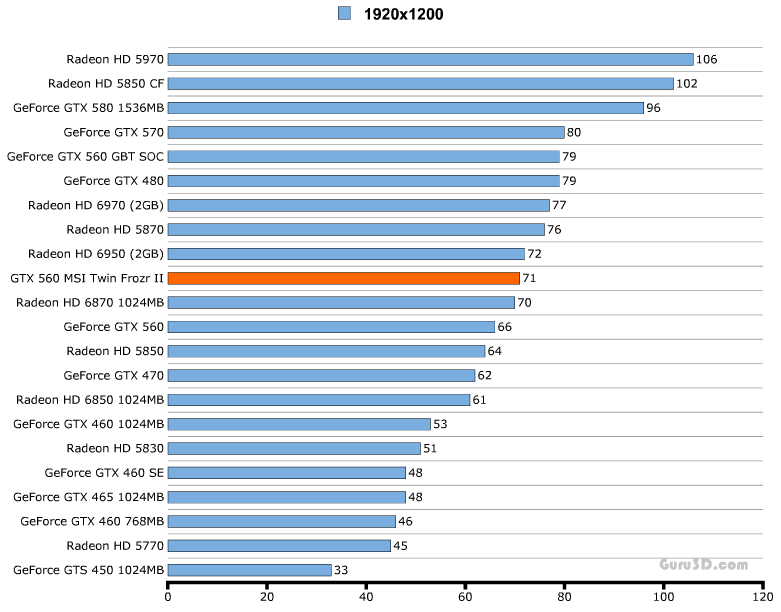

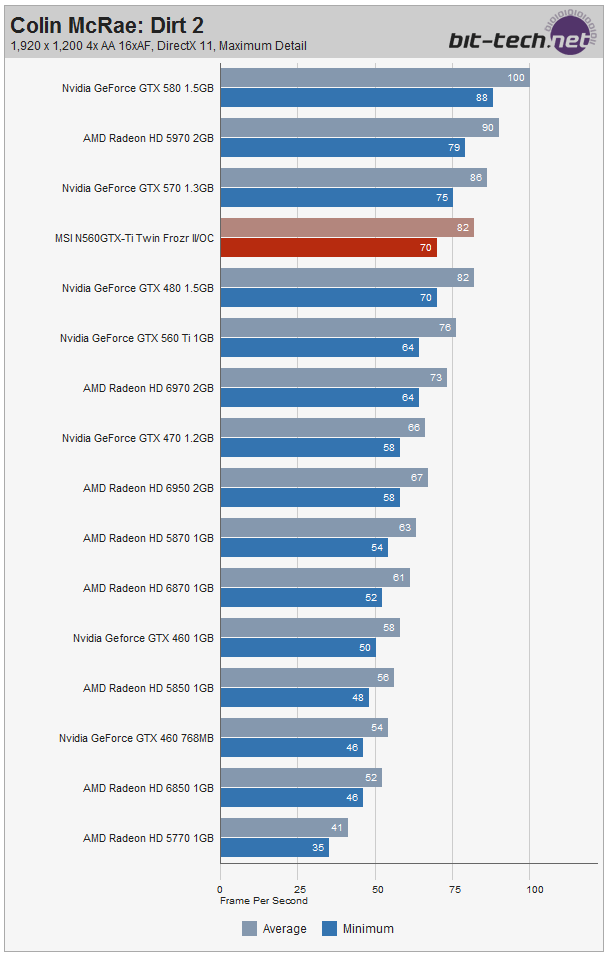

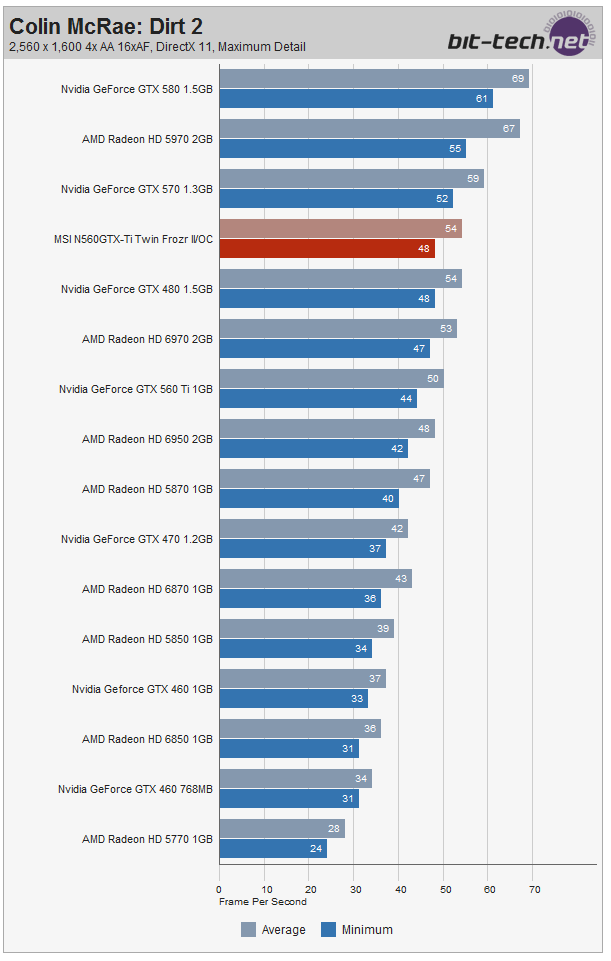

Результаты тестов с bit-tech:
Результаты тестов с VR-ZONE:

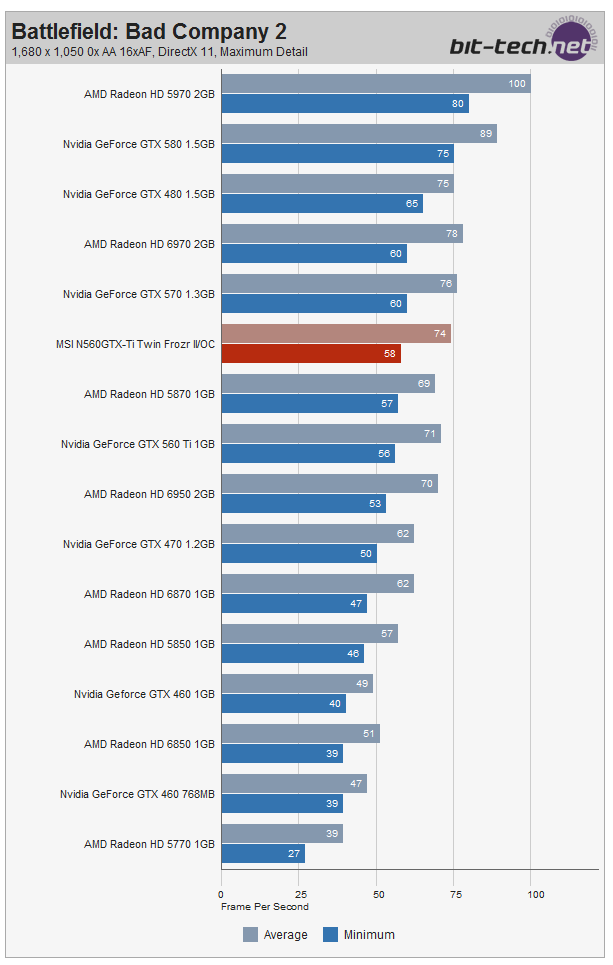

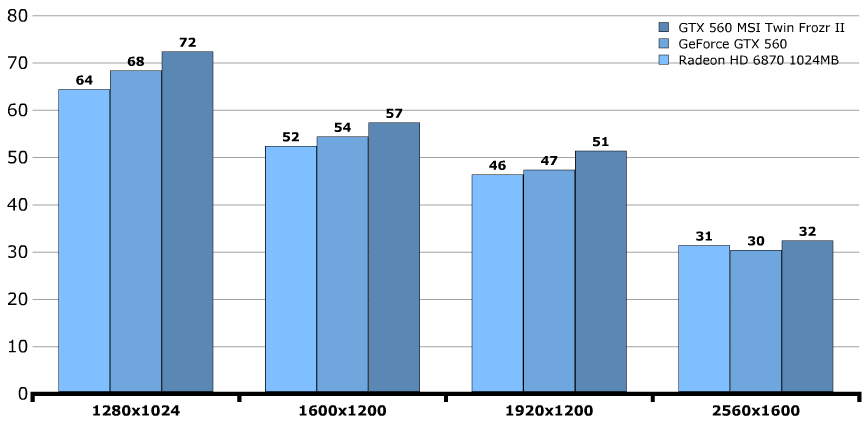

DX11: Battlefield Bad Company 2
|
Тестирование проводилось на следующих настройках:
|

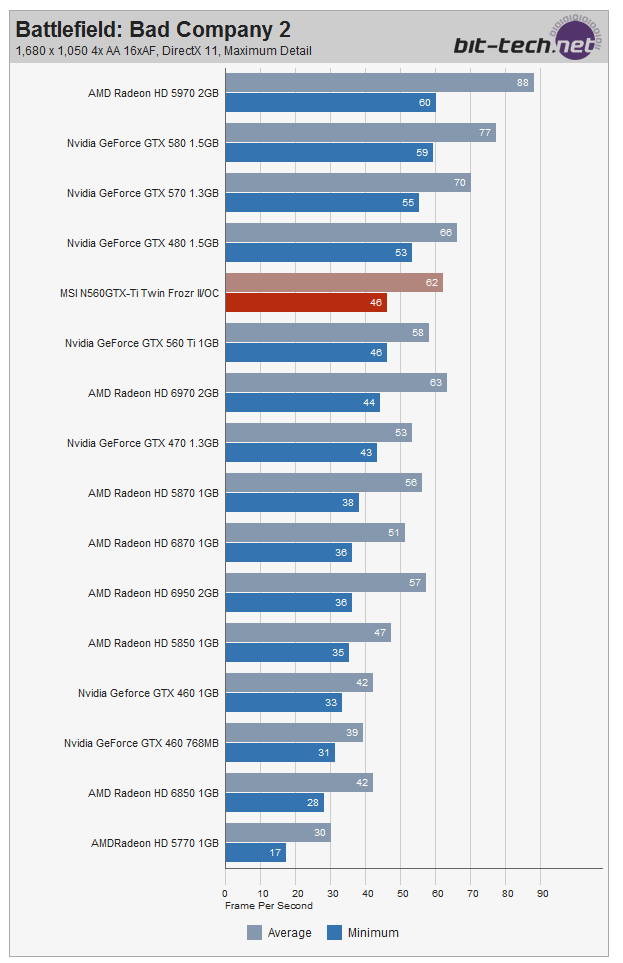

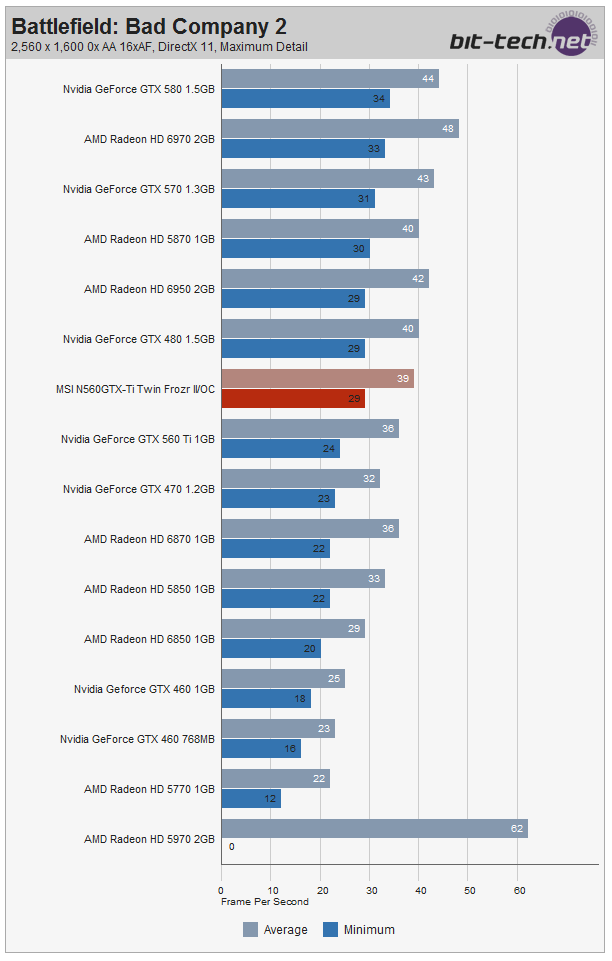

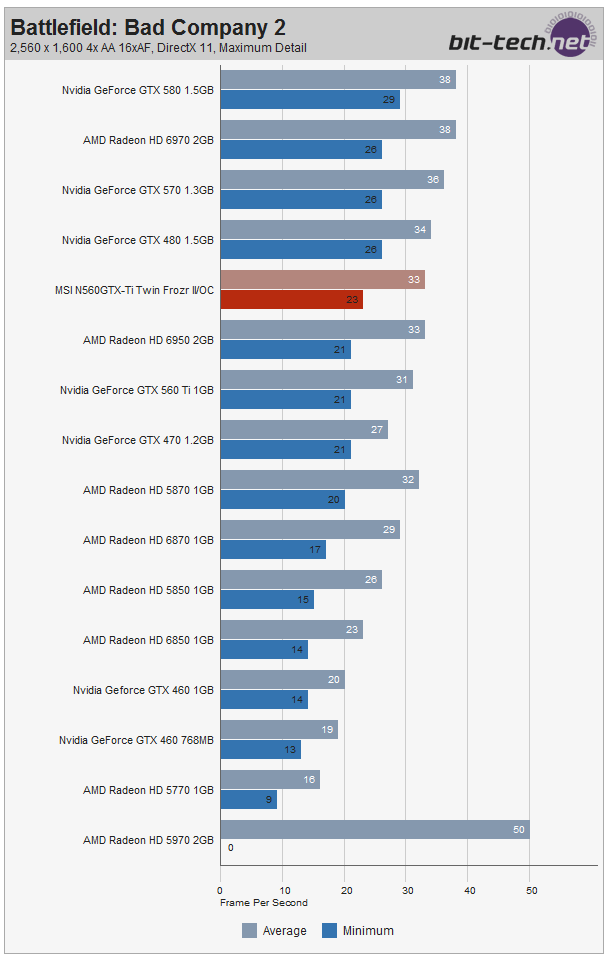

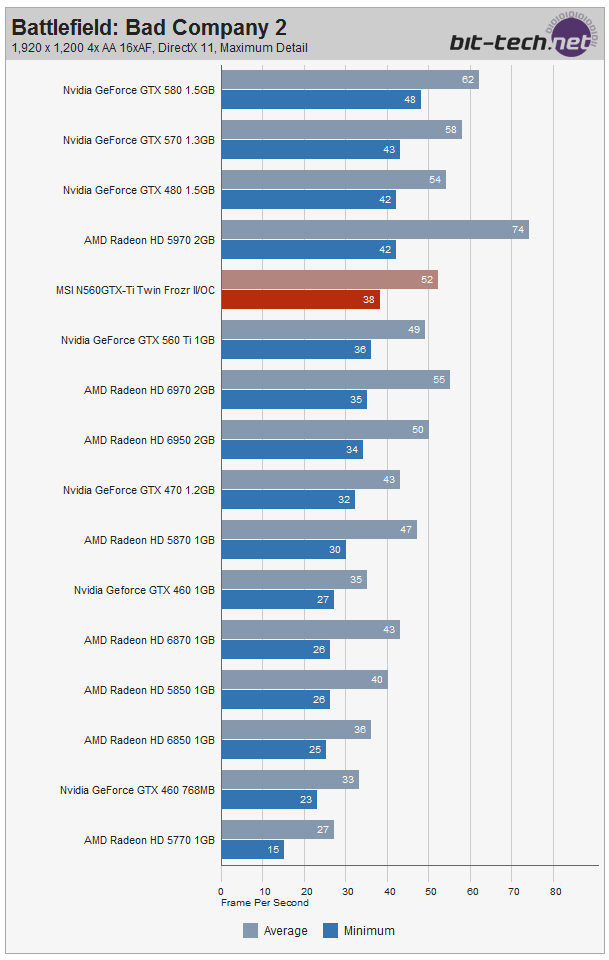

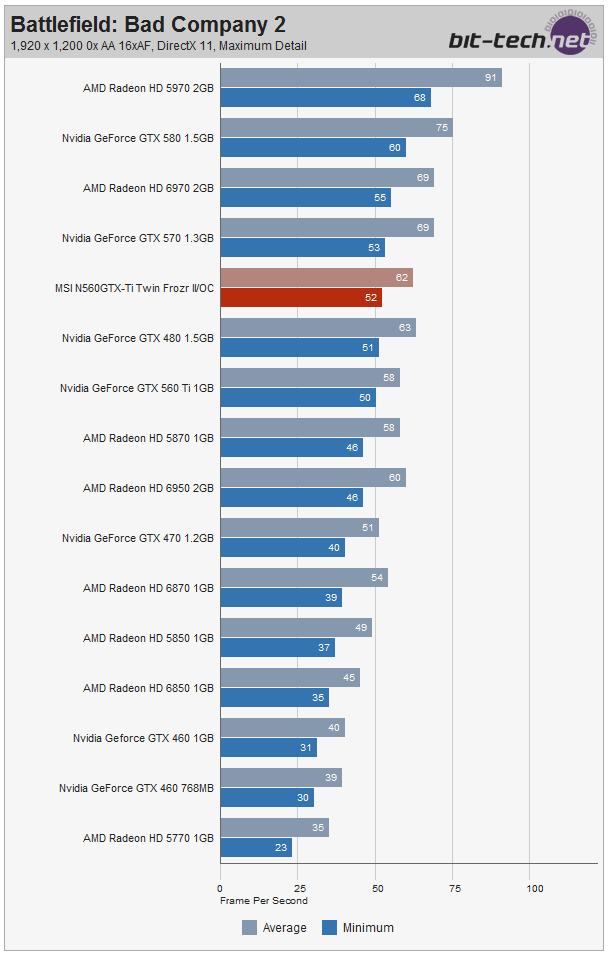

Результаты тестов с bit-tech:

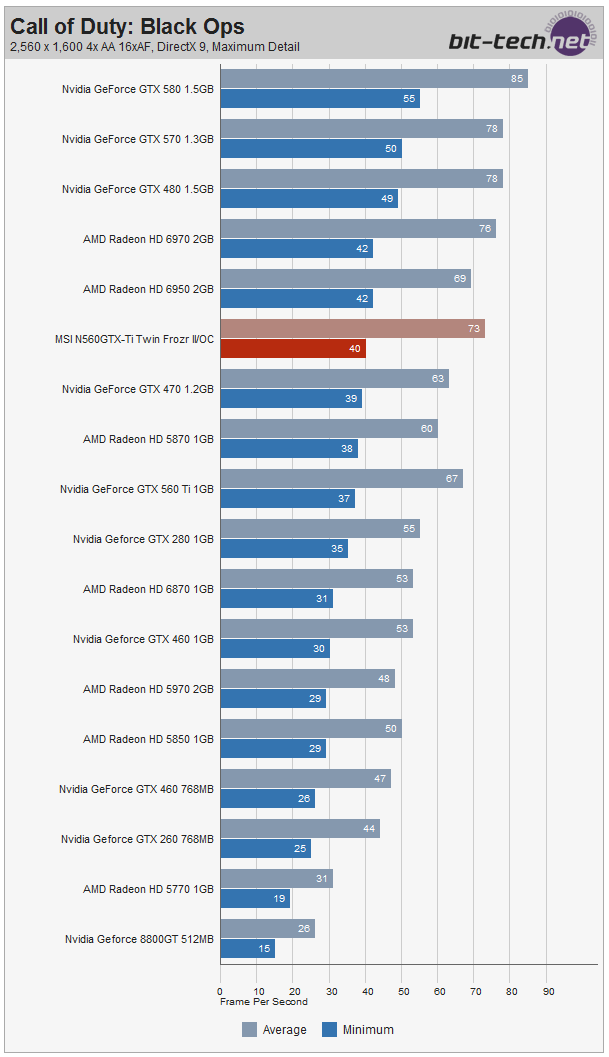

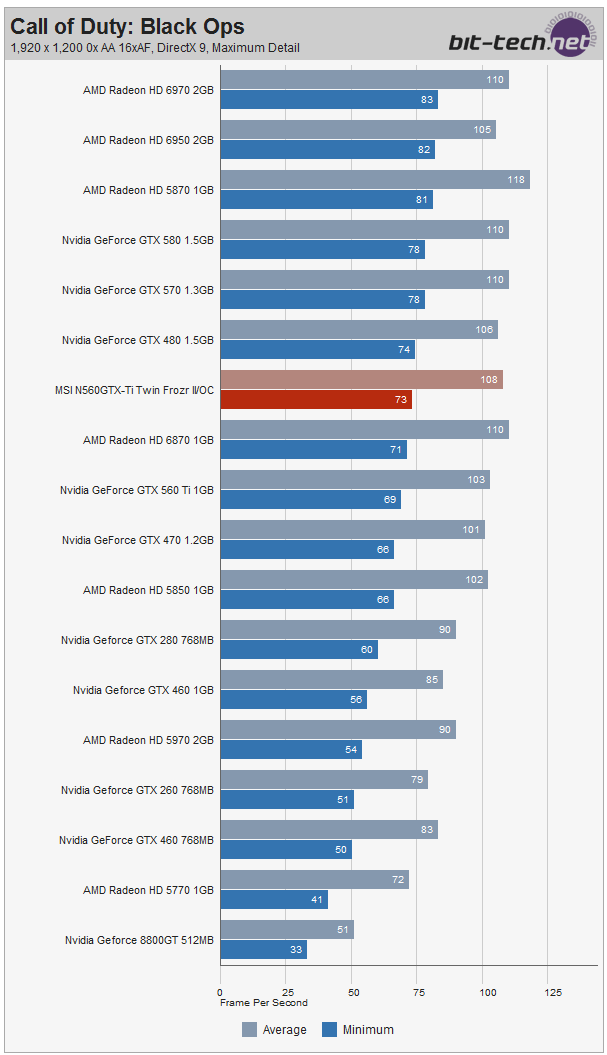

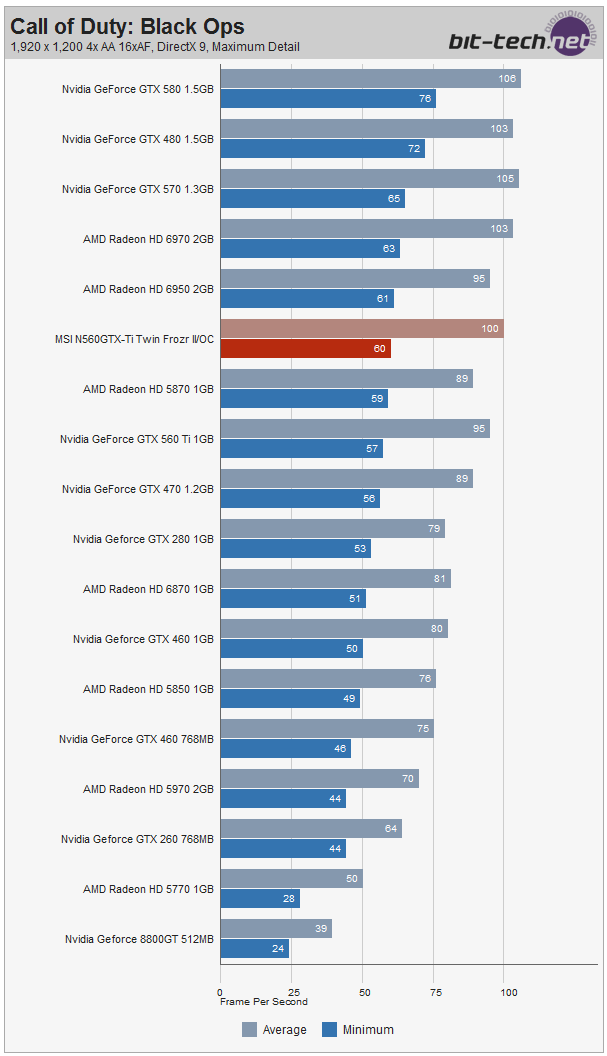

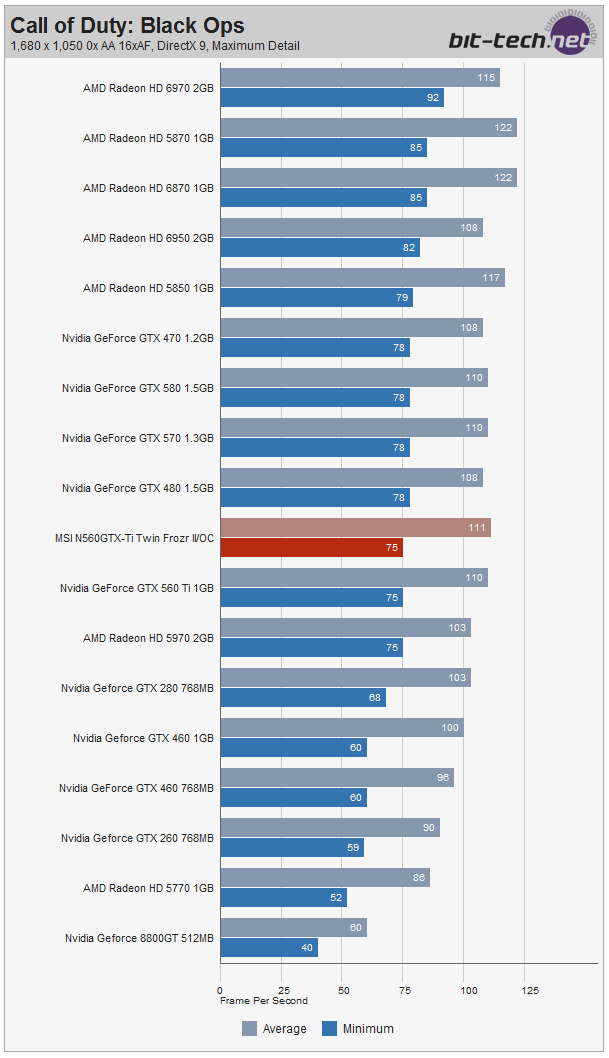

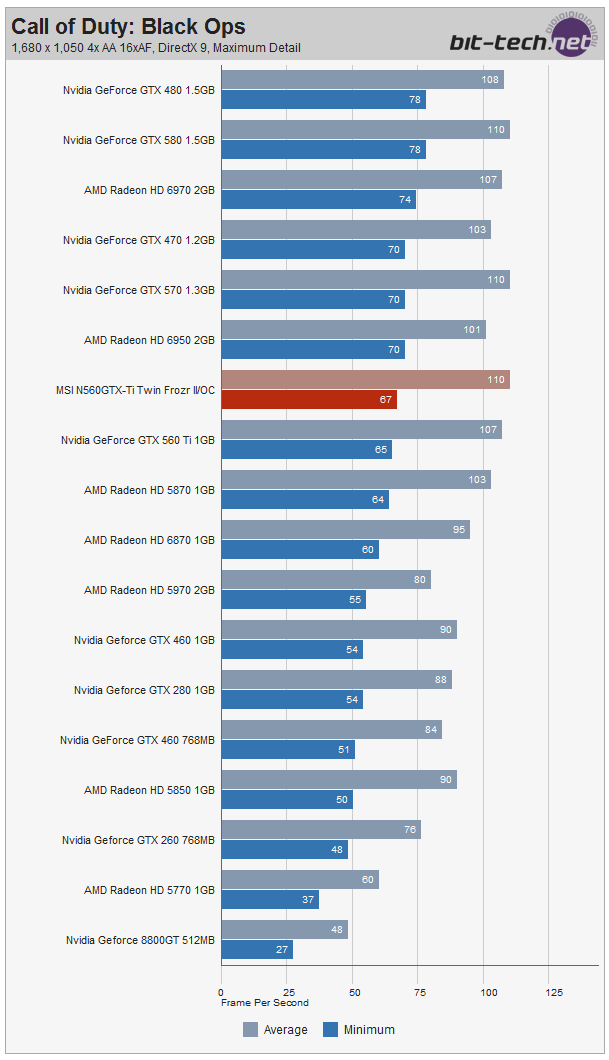

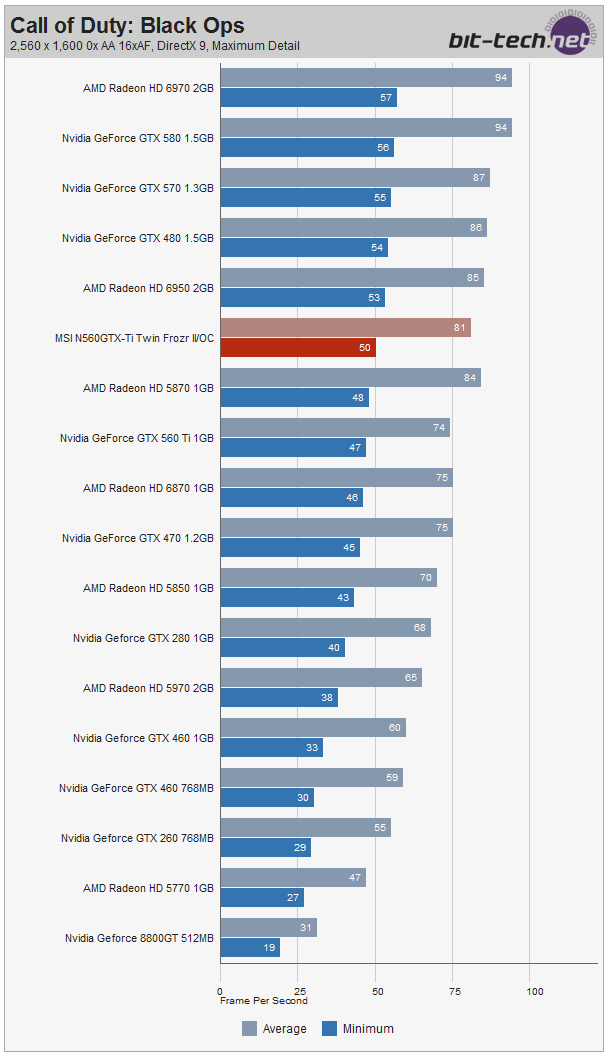

DX11: Call of Duty: Black Ops
DX11: S.T.A.L.K.E.R.: Call of Pripyat

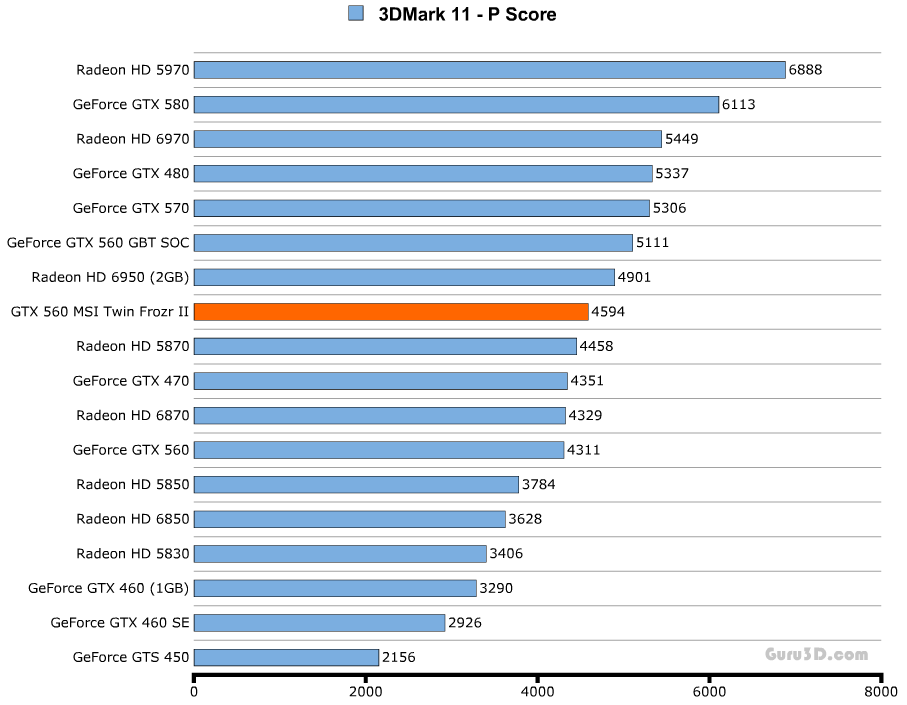

DX11: 3DMark 11
Да, это новый 3ДМарк, интересно будет посмотреть на то, как выступят в нём различные DX11 видеокарты.
Тест проходил на пресете Performance.
DX11: Unigine Heaven Benchmark 2.1
Результаты разгона видеокарты MSI GeForce N560GTX Ti Twin Frozr II
Помнится, GTX 460 HAWK была, практически, единственной версией видеокарты, которой покорился 1ГГц рубеж по ядру, посмотрим как дела с разгоном у GTX 560 Ti, пусть не HAWK, но с той же системой охлаждения.
| Частоты референсной карты GeForce GTX 560 Ti (в МГц) | Частоты MSI GeForce N560GTX Ti Twin Frozr II (в МГц) | Частоты MSI GeForce N560GTX Ti Twin Frozr II в разгоне (в МГц) |
| Ядро: 822 | 880 | 974 |
| Шейдеры: 1644 | 1760 | 1948 |
| Видеопамять: 4008 | 4200 | 4800 |
Как всегда, оверклокинг осуществлялся фирменной утилитой от MSI - Afterburner. Разгон производился без повышения напряжения на ядре видеокарты, без выкручивания вентилятора на максимальную скорость ("карлсон" вертелся в Auto, т.е. его вообще не трогали). Результат не обнадёживает - карта не взяла частоту больше, чем референсная. Зато температура ядра даже при таком разгоне не доходила до 60 градусов по Цельсию.

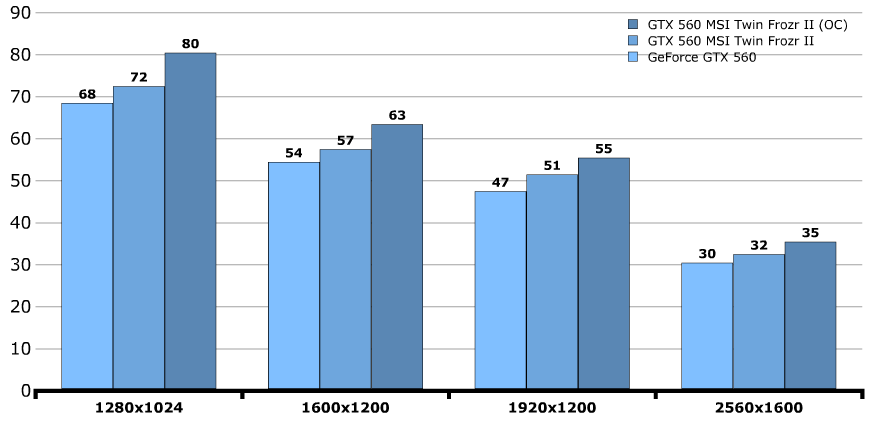

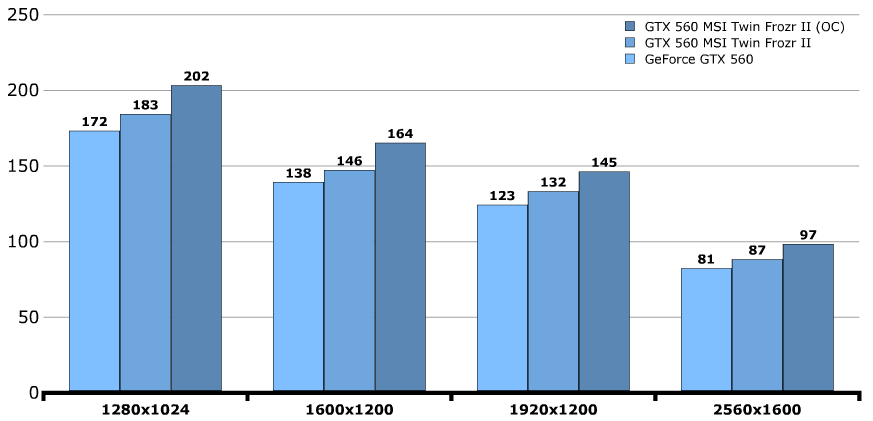

График, что расположен ниже, демонстрирует, как оверклокерские манипуляции улучшили производительность видеокарты от MSI в игре Call of Duty: Modern Warfare 2 (4xAA, 16xAF):
В Battlefield Bad Company 2 (8xAA, 16xAF) мы можем наблюдать схожую ситуацию:

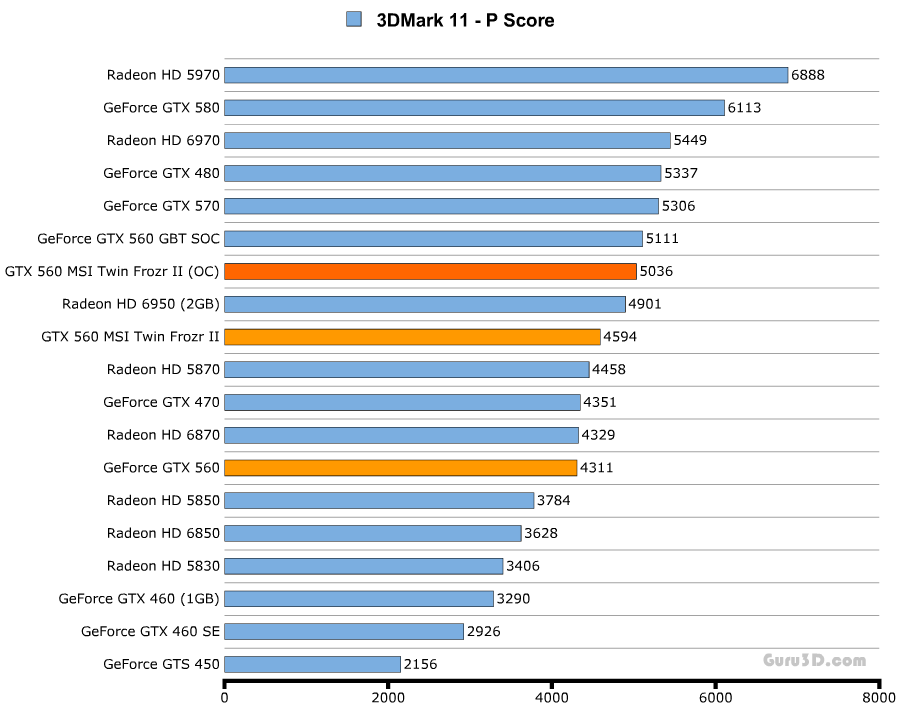

Смотрим за изменением положения дел в 11-м 3DMark'е, вновь на пресете Performance:
С разгоном карточка остаётся медленнее SOC-версии от Gigabyte без оного (заводской в расчёт не берём).
У bit-tech дела пошли лучше:
Гнали также, Afterburner'ом, но с поднятием напряжения (на 0.06мВ - это +60 на "вольтаже" в Afterburner'е). Скриншот ниже кликабелен:

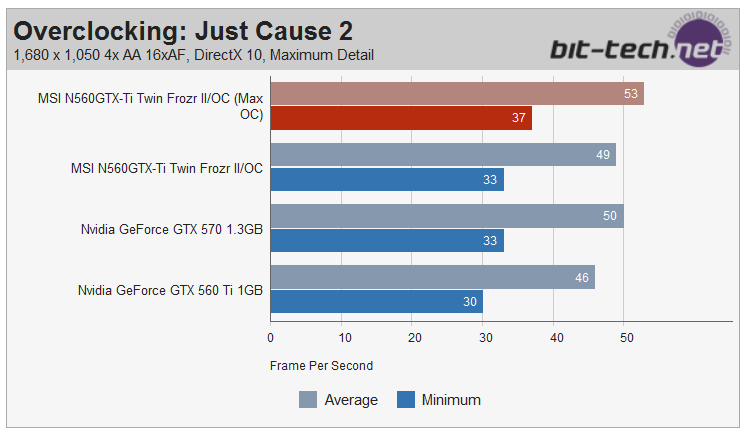

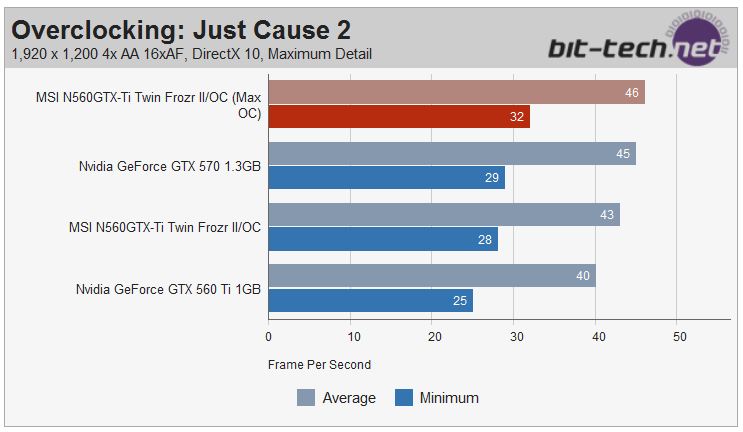

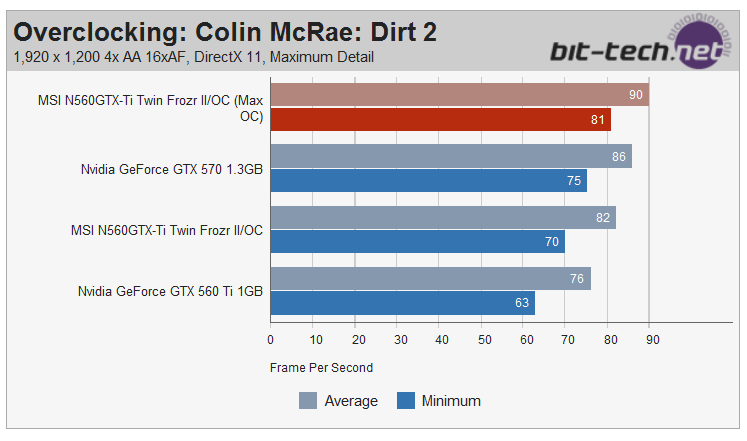

Теперь посмотрим на то, какие плоды дал разгон, на примере двух игр:
Впечатляюще, карточка за 200 фунтов стерлингов везде обходит GTX 570, за который просят 280 единиц той же валюты. Есть над чем задуматься.
Интересно, а как погналась карточка у коллег с VR-ZONE?
Ободряющий результат - 1030/2060/4900МГц (ядро/шейдеры/память). Чтобы достичь таких частот, авторам оригинального материала пришлось повысить напряжение на ядре видеокарты с 1.0 вольт на 1.05 вольт. Что дал такой разгон? Посмотрим на примере сразу трёх игр:
Хороший прирост, что и говорить, особенно на фоне обычной неразогнанной GTX 560 Ti.
А вот график, показывающий увеличение энергопотребления видеокарты в разгоне:
Казалось бы - такое пустяковое поднятие напряжения, всего на 0.05 вольт, а увеличение мощности тока огромное - на 66.7 ватт! Людям экономным стоит дважды подумать, прежде чем гнать карточку
Выводы
И вновь - выводы в оригинальном материале Гуру3Д можно приравнять к расхваливанию карты на все лады. Конечно, её плюс в виде лучших (среди всех протестированных ими версий GTX 560 Ti) температур в нагрузке, не отнять, а в остальном... Ничего особенного, как я считаю. Далее следует рассказ, что видяхи хватит на ~все современные игры с настройками графики 4xАА и 16xAF в разрешениях вплоть до 1920х1200 (включительно), это мы уже видели в других обзорах основанной на чипе GF114 карты и повторяться не хочется. Очевидный минус продукта MSI - шум от системы охлаждения и то, что горячий воздух от видеокарты рассеивается внутри системного блока, а не выводится наружу (как это делает эталонный кулер GTX 560 Ti, к примеру).
В итоге, автор рекомендует к покупке новый графический адаптер MSI GeForce N560GTX Ti Twin Frozr II, хотя отмечает, что популярность данного решения будет зависеть, прежде всего, от установленной стоимости. Видеокарта получает традиционную награду -
У bit-tech выводы, по сути, являются пересказом некоторых частей статьи с описанием преимуществ в конкретных играх продукта от MSI над другими решениями, в частности над GTX 570 (в некоторых тестах). Смысл примерно такой - N560GTX Ti Twin Frozr II проигрывает 570-у "Джифорсу" несколько процентов, в зависимости от приложения, однако стоит значительно дешевле и потому является более разумной покупкой.
В итоге автором статьи была составлена вот такая табличка и вручена награда "Превосходно":
Что касается VR-ZONE, то и тут сюрприза в выводах никакого нет. Несмотря на то, что автор статьи в принципе не в восторге от нереференсных систем охлаждения видеокарт, продукт MSI ему понравился. Разгонный потенциал также порадовал, шум от кулера показался ненавязчивым, к производительности претензий нет. Карточка MSI получает награду "Выбор редактора":
Армада по GTX 560 Ti находится тут и постоянно пополняется - заглядывайте туда почаще, камрады. В ней же (в самом конце) есть и ссылки на другие мои пересказы обзоров карточек на основе GTX 560 Ti.
Авторы оригинальных статей - Hilbert Hagedoorn, Harry Butler и tUx, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru
Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайтов Guru3D, bit-tech и VR-ZONE, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса
Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
