Обзор видеокарт KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

E-mail Печать
Оглавление
Обзор видеокарт KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition
Энергопотребление/температурный режим/уровень шума
Конфигурация тестового стенда и используемые игры
DX9: Call of Duty: Modern Warfare 2
DX10: Far Cry 2
DX10: Anno 1404 - Dawn of Discovery
DX10: Crysis WARHEAD
DX10: 3DMark Vantage
DX11: Metro 2033
DX11: Colin McRae Dirt 2
DX11: Battlefield Bad Company 2
DX11: 3DMark 11
Результаты разгона KFA2 GeForce GTX 560 Ti LTD OC White Edition и EX OC Anarchy Edition
Выводы

Компания KFA2 - это европейское подразделение Galaxy, потому все (или почти все) карточки от последней конторы выходят и под этим, сравнительно новым, брендом. Сегодня мы рассмотрим производительность двух анонсированных 25 числа (т.е. прямо в день премьеры GTX 560 Ti) решений, оба из которых - нереференсные. Оригинальный материал располагается на Guru3D, большое им спасибо за работу. Приступим к изучению карточек, камрады!

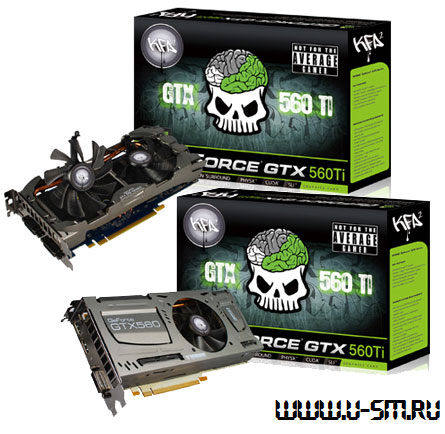

Сразу же поглядим на предлагаемое фото рассматриваемых новинок. На мой взгляд, более интересной карточкой является EX OC Anarchy Edition - та, что с двумя вентиляторами. Не знаю как в разгоне, но с точки зрения шумовых характеристик она должна быть приятнее, чем LTD OC White Edition.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition



Мы уже хорошо знакомы (по предыдущему материалу о данной видеокарте) с характеристиками GTX 560 Ti, но раз уж в Гуру3Д составили такую красивую табличку, я просто не мог не показать её Вам:



Название графической карты GeForce GTX 460
768МБ
GeForce GTX 460
1024
МБ
GeForce GTX 560
1024
МБ
KFA2
GTX 560
EX OC Anarchy
KFA2
GTX 560
LTD OC White
Количество кластеров графической обработки 2 2 2 2 2
Количество потоковых мультипроцессоров 7 7 8 8 8
Количество CUDA-ядер 336 336 384 384 384
Количество текстурных блоков 56 56 64 64 64
ROPы 24 32 32 32 32
Частота ядра (МГц) 675 МГц 675 МГц 822 МГц 835 МГц 950
Частота шейдеров (МГц) 1350 МГц 1350 МГц 1644 МГц 1670 МГц 1900 МГц
Частота памяти (МГц) 3600 МГц 3600 МГц 4008 МГц 4000 МГц 4400 МГц
Объём набортной памяти 768МБ GDDR5 1024МБ GDDR5 1024МБ GDDR5 1024МБ GDDR5 1024МБ GDDR5
Интерфейс памяти 192-бит 256-бит 256-бит 256-бит 256-бит
Пропускная способность памяти 86 ГБ/с 115 ГБ/с 128 ГБ/с 128 ГБ/с 141 ГБ/с
Тех.процесс производства 40нм 40нм 40нм 40нм 40нм
Энергопотребление 150 ватт 160 ватт 170 ватт 172 ватт 180 ватт





Теперь приступим к внешнему осмотру видеокарт от KFA2.



KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition





Начнём просмотр с карточки Anarchy Edition. Гилберт указывает, что в Galaxy-варианте данная видяшка носит название GC-edition, хотя это (и коробка) - единственное отличие между карточками. В комплекте с графическим адаптером идёт инструкция, кабель HDMI, переходники питания и диск с драйверами.







KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

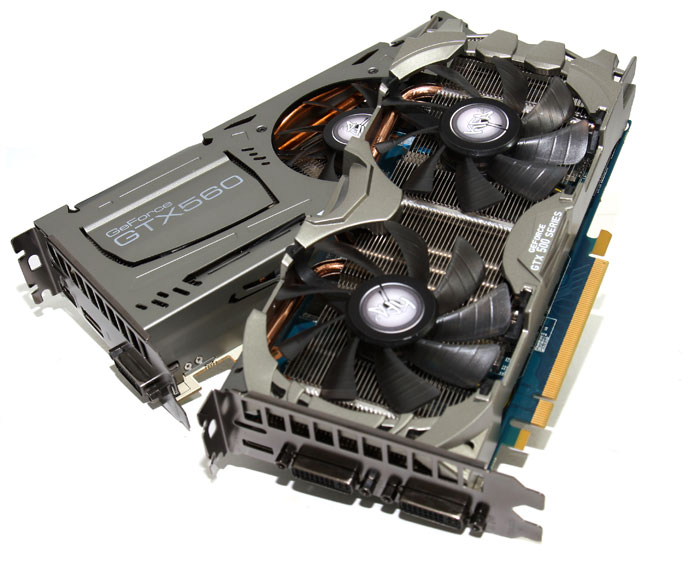

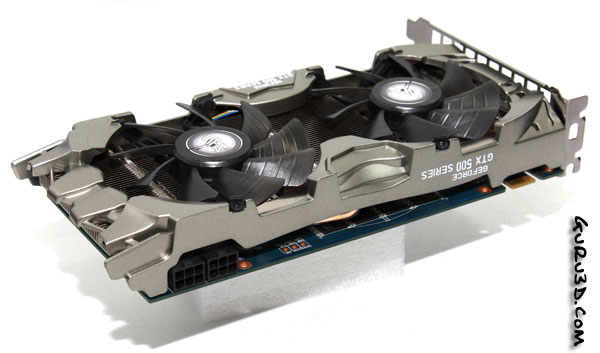

Система охлаждения разработана таким образом, чтобы быть и тихой и эффективной. Кулер называется TwinBlade, я как-то писал про него, когда ещё не было официальной инфы по карточкам, может помните? Два 90мм вентилятора просто обязаны охлаждать карточку лучше (говорится о 1.8 кратном превосходстве этого решения над референсной СО в плане эффективности) чем один "карлсон" у эталонной модели от Nvidia.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition



Подсистема питания нетронута. Два 6-и пиновых коннектора от БП это всё, что нужно карточке для успешной работы.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition



Видеовыходов три - пара DVI и HDMI. Кулер, как отмечает автор оригинальной статьи, не рассеивает тепло внутри корпуса, а выдувает его за пределы шасси, как и референсный вариант. Это большой плюс данного решения.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

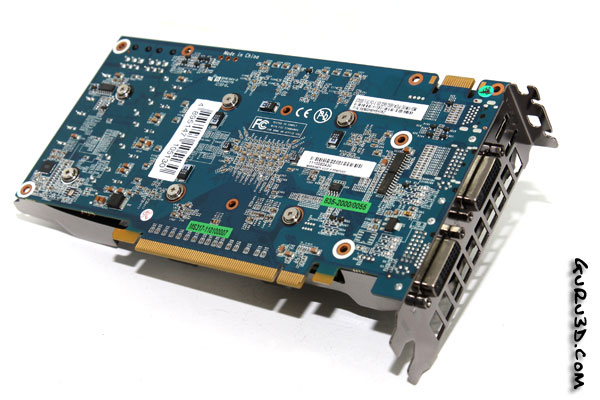

Простецкий дизайн задней стороны печатной платы - практически тоже самое мы уже видели у референсной модели от Nvidia. SLI-коннектор, как и полагается для GTX 560 Ti, всего один.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

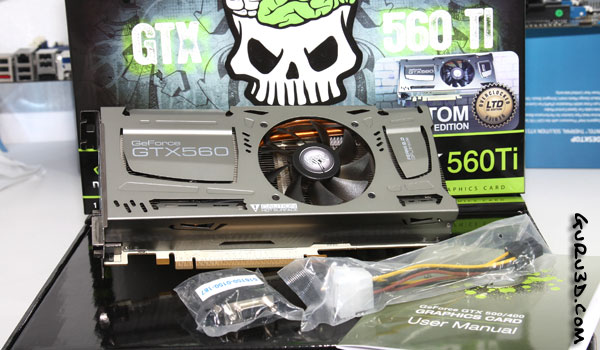

Вот и пришла пора поглядеть на White Edition ("Белую редакцию") GTX 560 Ti. Комплект поставки карточки идентичен оному у Anarchy Edition.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

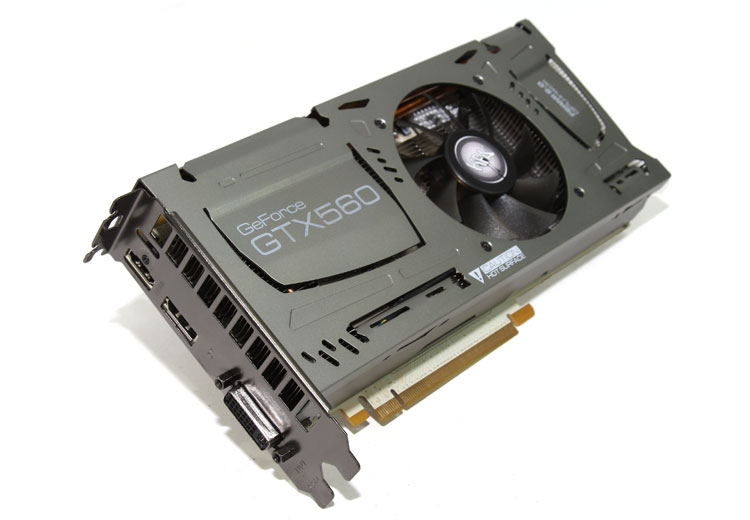

Несмотря на то, что внешне эта карта уступает своей двухвентиляторной сестрице, внутри у неё всё в ажуре. Заводской разгон хорош, а система охлаждения оснащена четырьмя теплотрубками. Жаль, что вентилятор только один. Теоретический разгон её GDDR5 памяти находится на уровне 5000МГц.




KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition



Карточка едва-едва достигает в длину 24 сантиметров. Кстати - видна печатная плата белого цвета (из-за которой видеокарта и получила такое название).




KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

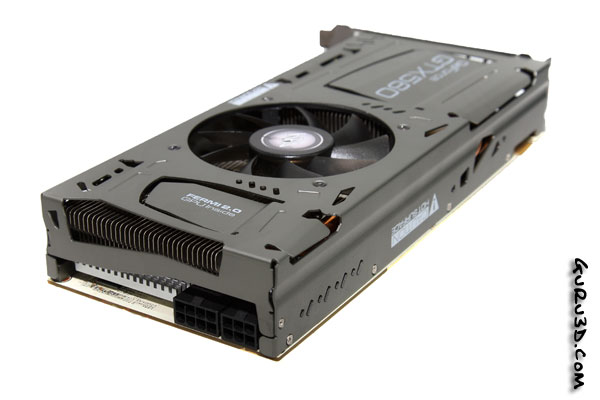

А вот тут мы видим изменённую силовую часть видеокарты. Связка коннекторов 6+6 заменена на 8+6, видать разгон будет на более высоком уровне, чем у Anarchy (хотя я надеюсь, что лучше по потребительским качествам окажется именно последняя упомянутая карточка). Область регулирования напряжения снабжена чипами Volterra VT1185M и VT1157SF, наверное это принесёт свои плоды, узнаем об этом позже.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

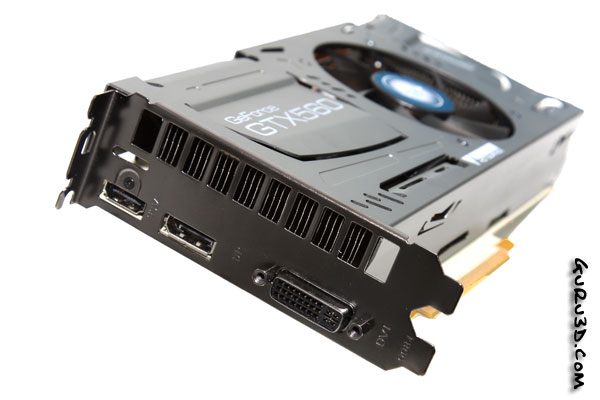

Видеовыходы: один mini HDMI, один DVI и ровно такое же количество DisplayPort. Мне всегда нравилась подобная забота о пользователях, чем больше разнообразных видеовыходов - тем лучше Wink



KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

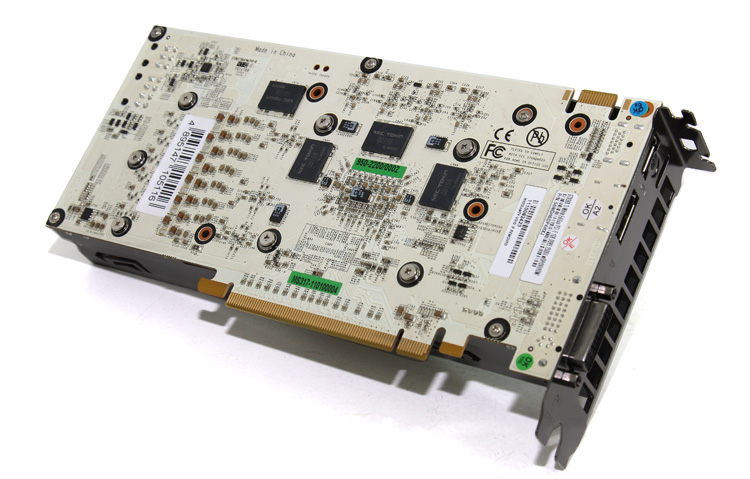

Несмотря на то, что мы уже видели видеокарты с белой PCB, для меня такое зрелище всё ещё остаётся непривычным и чарующе красивым. Коннекторов SLI столько же, как и у всех остальных существующих GTX 560 Ti.





KFA2 GeForce GTX 560 Ti LTD OC White и EX OC Anarchy Edition

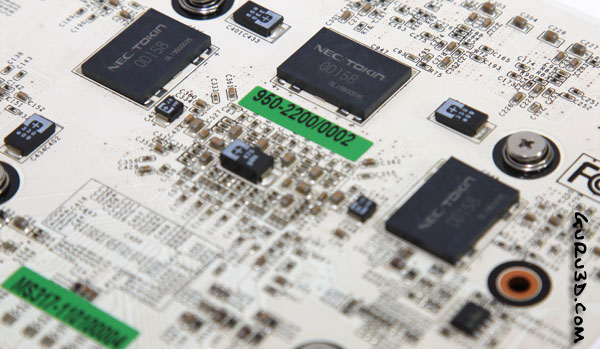

В белоснежной новинке от KFA2 применены конденсаторы NEC Proadlizer, что призваны улучшить чистоту, если можно так выразиться, питания видеокарты (потребление энергии сократится по сравнению с референсной картой, работающей на тех же частотах). Даст ли их применение в этом решении какие-то дивиденды, пока не ясно.
