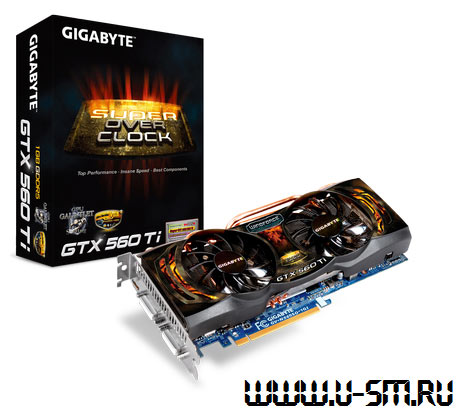

Уважаемые читатели, сегодня мы узнаем много полезной информации о видеокарте семейства GeForce GTX 560 Ti производства Gigabyte. Речь идёт об одной из самых быстрых версий этого графического адаптера, что поставляется с отличным заводским разгоном и качественной системой охлаждения (отлично зарекомендовавшей себя по GTX 460) - Gigabyte GeForce GTX 560 Ti SOC (Super OverClock). Оригинальные материалы взяты с Guru3D и TweakTown, спасибо нашим западным товарищам.
Как всегда, начнём с характеристик рассматриваемой новинки, для удобства все они размещены в табличке ниже, по которой мы можем сравнить карточку от Gigabyte с референсными вариантами GTX 560 Ti и GTX 460.
| Название графической карты | GeForce GTX 460 768МБ |
GeForce GTX 460 1024МБ |
GeForce GTX 560 1024МБ |
Gigabyte GeForce GTX 560 Ti SOC |
| Количество кластеров графической обработки | 2 | 2 | 2 | 2 |
| Количество потоковых мультипроцессоров | 7 | 7 | 8 | 8 |
| Количество CUDA-ядер | 336 | 336 | 384 | 384 |
| Количество текстурных блоков | 56 | 56 | 64 | 64 |
| ROPы | 24 | 32 | 32 | 32 |
| Частота ядра (МГц) | 675 МГц | 675 МГц | 822 МГц | 1000 МГц |
| Частота шейдеров (МГц) | 1350 МГц | 1350 МГц | 1644 МГц | 2000 МГц |
| Частота памяти (МГц) | 3600 МГц | 3600 МГц | 4008 МГц | 4580 МГц |
| Объём набортной памяти | 768МБ GDDR5 | 1024МБ GDDR5 | 1024МБ GDDR5 | 1024МБ GDDR5 |
| Интерфейс памяти | 192-бит | 256-бит | 256-бит | 256-бит |
| Пропускная способность памяти | 86 ГБ/с | 115 ГБ/с | 128 ГБ/с | 146 ГБ/с |
| Тех.процесс производства | 40нм | 40нм | 40нм | 40нм |
| Энергопотребление | 150 ватт | 160 ватт | 170 ватт | 190 ватт |

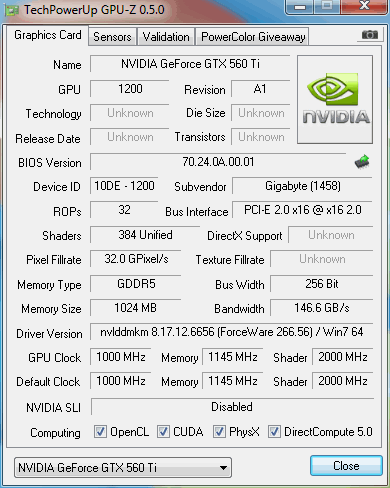

Вот как выглядит модель GV-N560SO-1GI глазами GPU-Z, отличной диагностической утилиты для видеокарт:
А теперь самое время познакомиться с визуальной частью обозреваемого видеоадаптера.

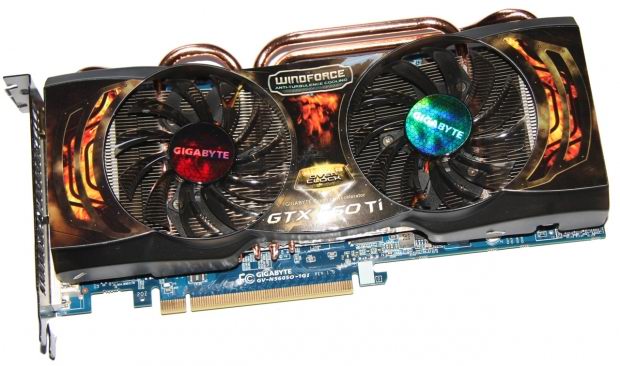

В карточке применена система охлаждения WindForce 2X, что достойно показала себя в обзорах GTX 460 (раз и два), есть все основания полагать, что и на чипе GF114 она будет чувствовать себя уверенно.

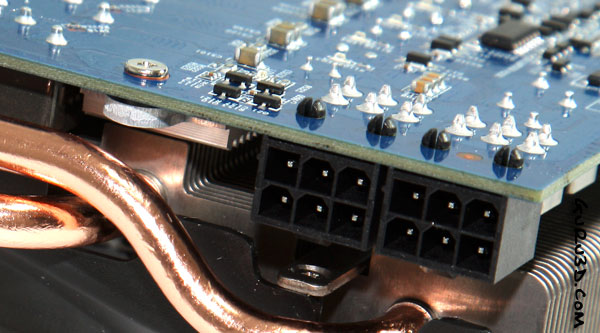

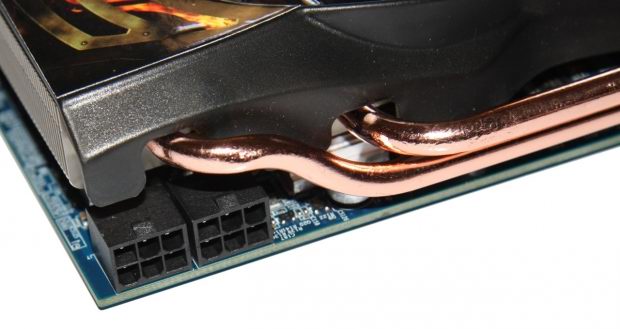

Силовая часть карточки не изменена - всё те же два 6-и пиновых разъёма, что и у референсного образца.

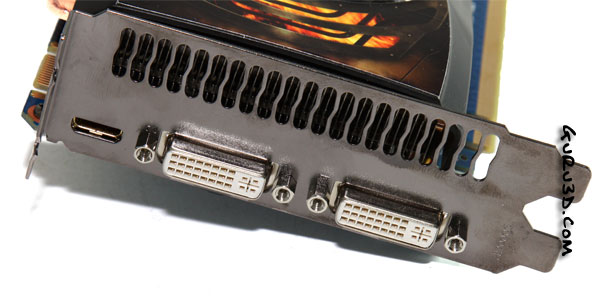

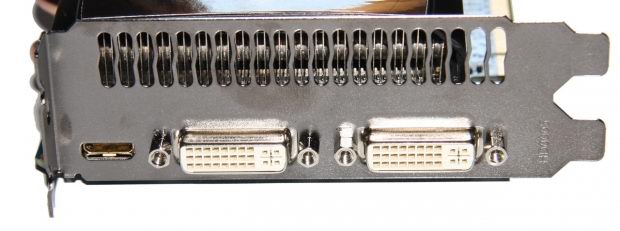

С видеовыходами Gigabyte тоже решила не заморачиваться - как и у эталонной карточки от Nvidia, у GeForce GTX 560 Ti SOC два DVI и один mini HDMI.

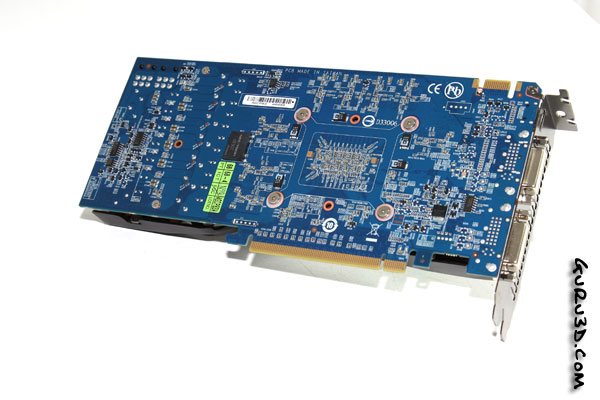

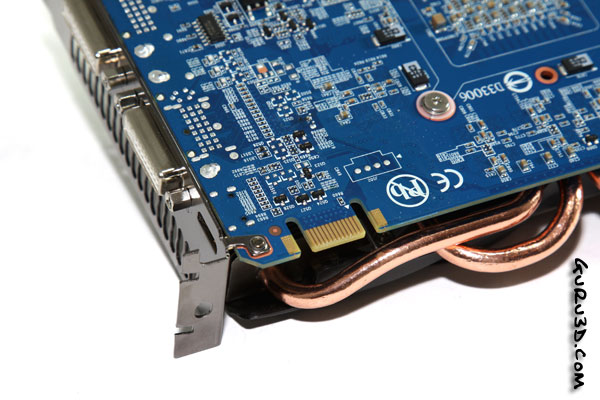

Уже в третий раз Гилберт отмечает простецкий дизайн обратной стороны печатной платы GTX 560 Ti.

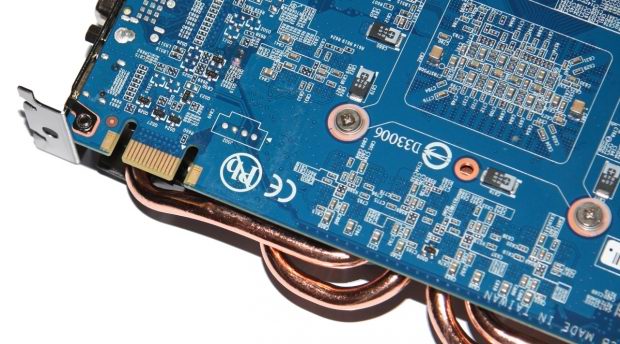

Количество коннекторов SLI ровно такое же, как и у референсной карточки (один, то бишь, коннектор).
Как и на карточках от KFA2, в SOC-версии GTX 560 Ti используются конденсаторы NEC Proadlizer. Видяха укомплектована чипами памяти, теоретический предел тактовой частоты которых находится в пределах 5000МГц.
Полюбуемся на новинку ещё раз, прежде чем приступить непосредственно к тестированию.
