Здоровенный обзор видеокарты Gigabyte GeForce GTX 560 Ti SOC (GV-N560SO-1GI)

30.01.2011 19:00 Slayer Moon
Печать
Нравится

Уважаемые читатели, сегодня мы узнаем много полезной информации о видеокарте семейства GeForce GTX 560 Ti производства Gigabyte. Речь идёт об одной из самых быстрых версий этого графического адаптера, что поставляется с отличным заводским разгоном и качественной системой охлаждения (отлично зарекомендовавшей себя по GTX 460) - Gigabyte GeForce GTX 560 Ti SOC (Super OverClock). Оригинальные материалы взяты с Guru3D и TweakTown, спасибо нашим западным товарищам.

























Как всегда, начнём с характеристик рассматриваемой новинки, для удобства все они размещены в табличке ниже, по которой мы можем сравнить карточку от Gigabyte с референсными вариантами GTX 560 Ti и GTX 460.



Название графической карты GeForce GTX 460
768МБ
GeForce GTX 460
1024
МБ
GeForce GTX 560
1024
МБ
Gigabyte GeForce GTX 560 Ti SOC
Количество кластеров графической обработки 2 2 2 2
Количество потоковых мультипроцессоров 7 7 8 8
Количество CUDA-ядер 336 336 384 384
Количество текстурных блоков 56 56 64 64
ROPы 24 32 32 32
Частота ядра (МГц) 675 МГц 675 МГц 822 МГц 1000 МГц
Частота шейдеров (МГц) 1350 МГц 1350 МГц 1644 МГц 2000 МГц
Частота памяти (МГц) 3600 МГц 3600 МГц 4008 МГц 4580 МГц
Объём набортной памяти 768МБ GDDR5 1024МБ GDDR5 1024МБ GDDR5 1024МБ GDDR5
Интерфейс памяти 192-бит 256-бит 256-бит 256-бит
Пропускная способность памяти 86 ГБ/с 115 ГБ/с 128 ГБ/с 146 ГБ/с
Тех.процесс производства 40нм 40нм 40нм 40нм
Энергопотребление 150 ватт 160 ватт 170 ватт 190 ватт





Вот как выглядит модель GV-N560SO-1GI глазами GPU-Z, отличной диагностической утилиты для видеокарт:



Характеристики Gigabyte GeForce GTX 560 Ti SOC (GV-N560SO-1GI)







А теперь самое время познакомиться с визуальной частью обозреваемого видеоадаптера.





GeForce GTX 560 Ti

GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card


В карточке применена система охлаждения WindForce 2X, что достойно показала себя в обзорах GTX 460 (раз и два), есть все основания полагать, что и на чипе GF114 она будет чувствовать себя уверенно.







Обзор видеокарты Gigabyte GeForce GTX 560 Ti SOC



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card



Силовая часть карточки не изменена - всё те же два 6-и пиновых разъёма, что и у референсного образца.







Обзор видеокарты Gigabyte GeForce GTX 560 Ti SOC



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card



С видеовыходами Gigabyte тоже решила не заморачиваться - как и у эталонной карточки от Nvidia, у GeForce GTX 560 Ti SOC два DVI и один mini HDMI.





Уже в третий раз Гилберт отмечает простецкий дизайн обратной стороны печатной платы GTX 560 Ti.



GeForce GTX 560 Ti



Обзор видеокарты Gigabyte GeForce GTX 560 Ti SOC


Количество коннекторов SLI ровно такое же, как и у референсной карточки (один, то бишь, коннектор).







GeForce GTX 560 Ti

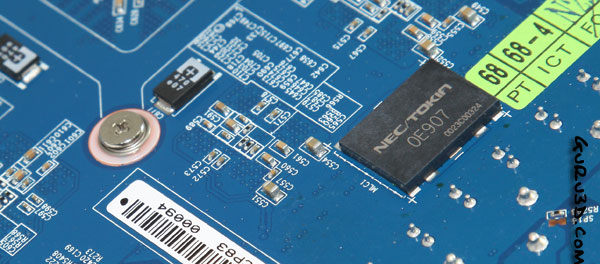

Как и на карточках от KFA2, в SOC-версии GTX 560 Ti используются конденсаторы NEC Proadlizer. Видяха укомплектована чипами памяти, теоретический предел тактовой частоты которых находится в пределах 5000МГц.



Обзор видеокарты Gigabyte GeForce GTX 560 Ti SOC



Полюбуемся на новинку ещё раз, прежде чем приступить непосредственно к тестированию.








Энергопотребление/температурный режим/уровень шума

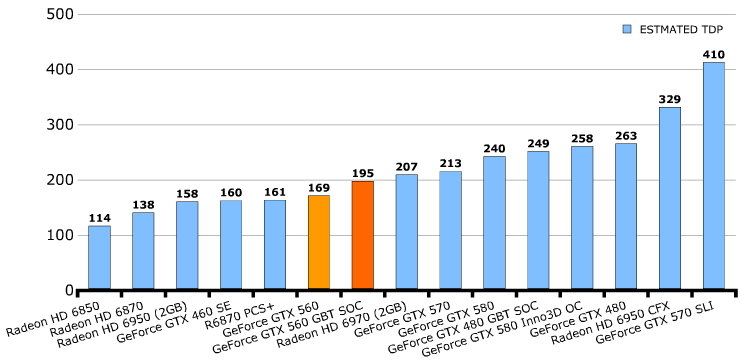

Энергопотребление видеокарты Gigabyte GeForce GTX 560 Ti SOC (GV-N560SO-1GI)



0. Заявленное энергопотребление видеокарты = 170 ватт
1. Система в режиме простоя потребляет = 181 ватт
2. Система с видеокартой в режиме полной нагрузки кушает = 351 ватт
3. Получившаяся разница = 170 ватта
4. Добавим среднее энергопотребление карты в режиме простоя ~ 25 ватт
5. И получаем энергопотребление в нагрузке = ~ 195 ватт





Как мы видим, энергопотребление карточки от Gigabyte значительно превосходит оное у референсного образца, наверное дело в увеличившихся частотах (я про заводской разгон SOC-версии GTX 560 Ti).





Рекомендуемый Гуру3Д блок питания для GeForce GTX 560 Ti в одиночном режиме - 500 ватт. С разгоном всех компонентов ПК лучше запастись 600+ ваттным агрегатом.

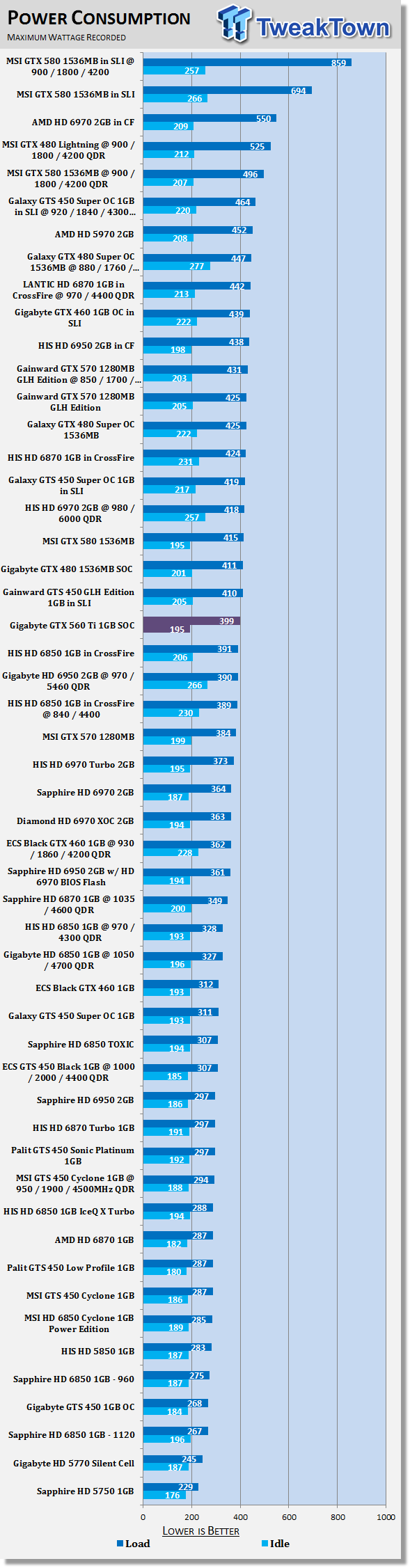

А вот что намерили коллеги с TweakTown (дано потребление всей системы целиком в простое и нагрузке):



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card









Температурный режим

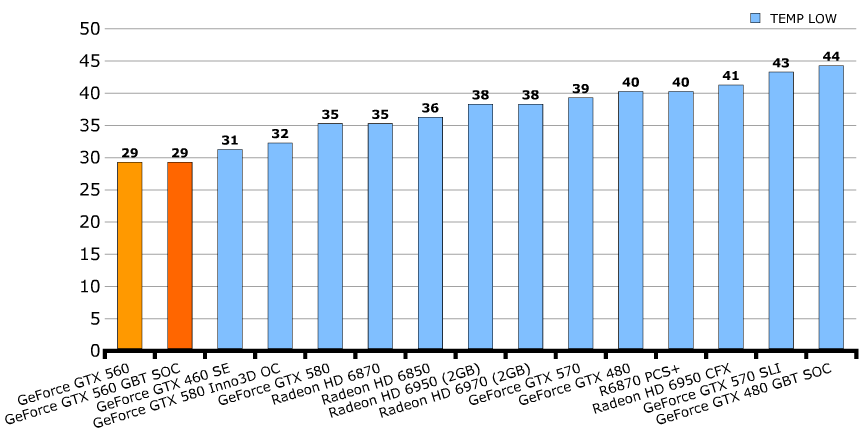

Очень нужный и важный тест, мы узнаем как обстоят дела у карточки с температурами, как в простое (график номер 1), так и в загрузке игровым приложением (второй график).

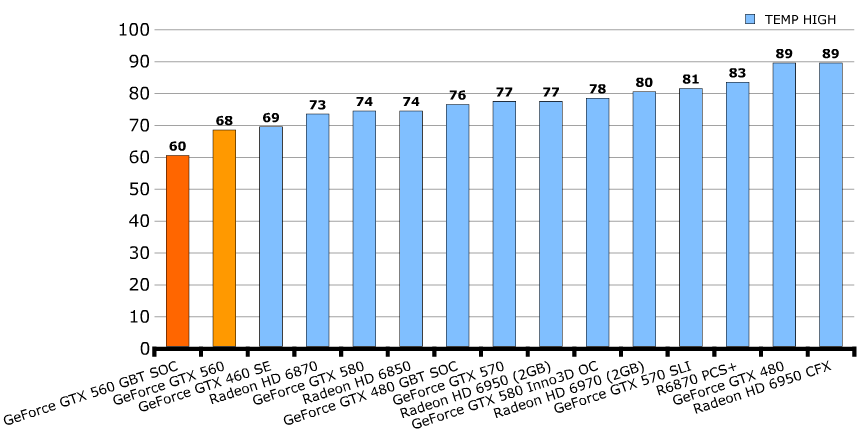

В простое карточка показала себя на уровне референсного собрата, а как дела с t° в нагрузке?







Вот где видеоадаптер от Gigabyte сияет, аки яркая звезда! Конкуренты сметены, разница велика, браво!







А вот те же самые замеры, но от "ТвикТауна":



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

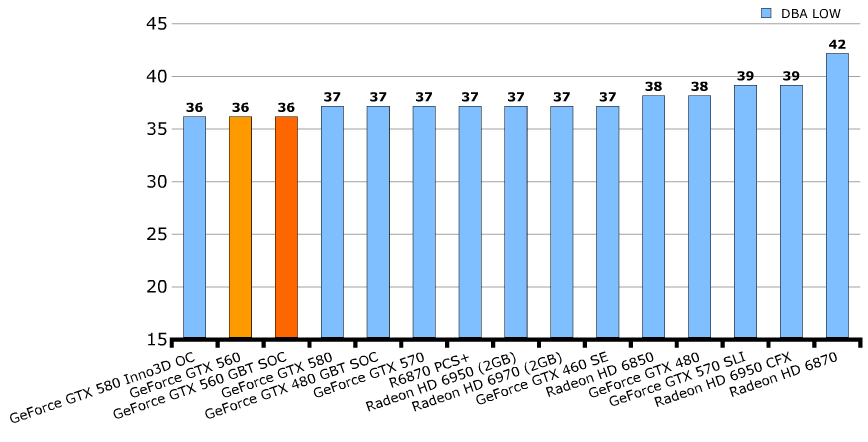

Уровень шума, издаваемый кулером видеокарты Gigabyte GeForce GTX 560 Ti SOC (GV-N560SO-1GI)

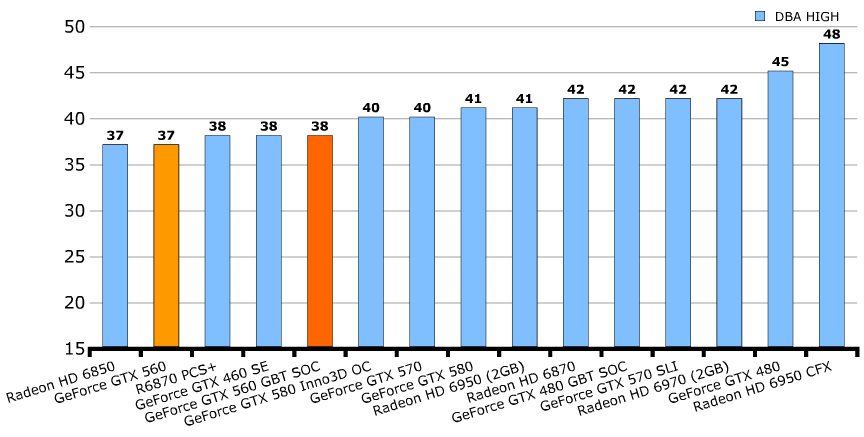

Вот два графика, наглядно показывающие уровень шума новой видеокарты от Gigabyte - первый демонстрирует состояние дел в простое, когда карточка не загружена каким-либо графическим приложением, а второй ясно указывает как дела обстоят в нагрузке игрой (какой - не ясно):









Карта работает тихо, но могла бы ещё тише. Если говорить на чистоту - ожидал от неё лучших результатов, чем референс, а она ему уступила один децибел в игровом режиме. Впрочем, можно с помощью ручного управления вентиляторами уменьшить обороты на GTX 560 Ti SOC и тогда карта станет по шуму лучше (т.е. шум уменьшится), но вот по температурам получим аналог референса.

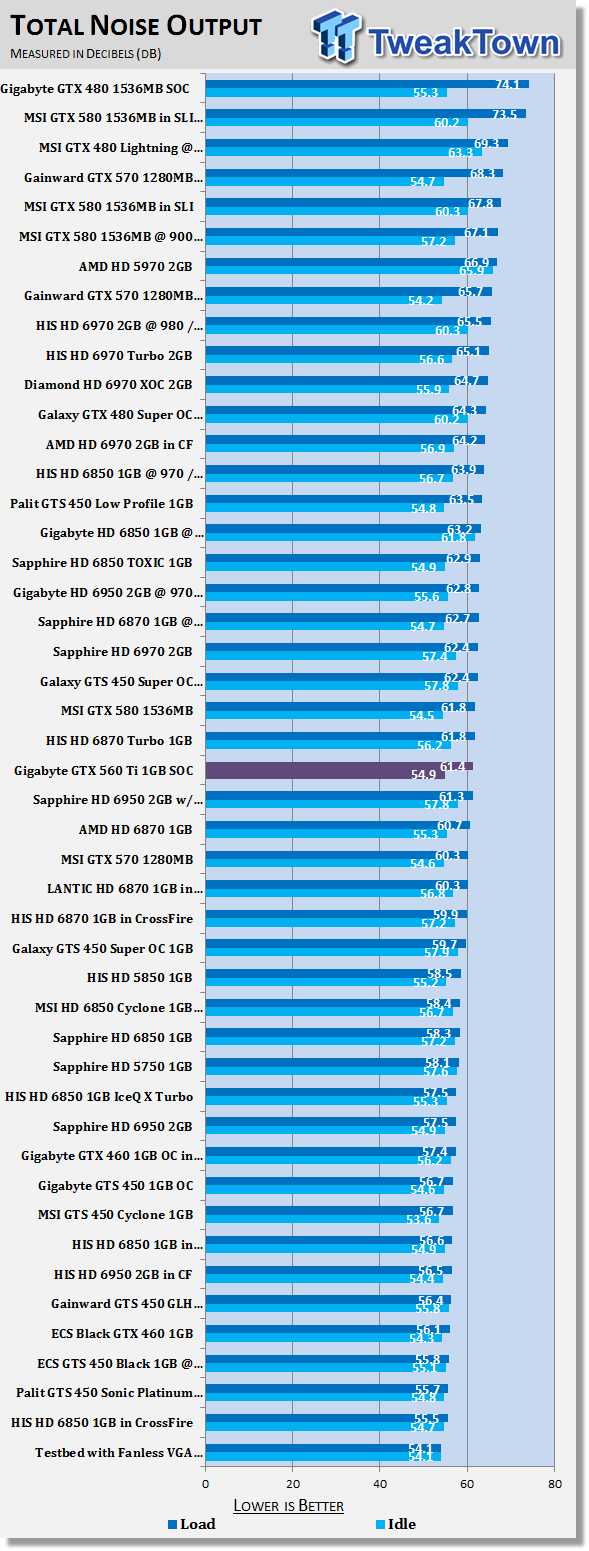

Для замеров шума, издаваемого системой охлаждения карточки Gigabyte GeForce GTX 560 Ti SOC, авторы материала с TweakTown использовали спец.оборудование.





И вот что у них вышло, правда есть разница с Guru3D?



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card



Впрочем, разницу объяснить легко - Гуру3Д измеряют шум с расстояния 75 сантиметров от ПК, а ТвикТаун - с двух сантиметров.








Конфигурации тестовых стендов и используемые игры







Традиционный стенд Гуру3Д:



Материнская плата - eVGA X58 Classified

Процессор - Core i7 965 @ 3750 МГц

Видеокарта - GeForce GTX 560 Ti в одиночном и SLI-режимах

Оперативная память - Corsair 6144 МБ (3x 2048 МБ) DDR3 1500 МГц

Блок питания - 1200 ватт

Монитор - Dell 3007WFP - разрешение до 2560x1600

Операционная система - Windows 7 х64

DirectX 9/10 End User Runtime

NVIDIA GeForce 266.56





Игры и синтетические тесты:



Обзор видеокарты Gigabyte GeForce GTX 560 Ti SOC

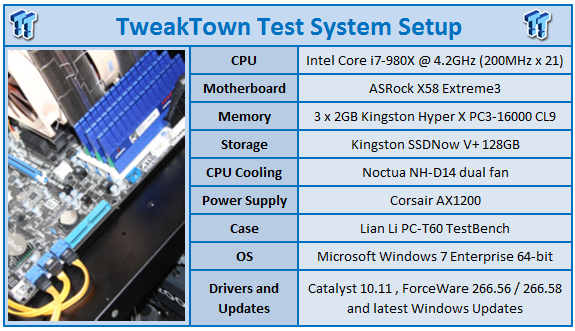

У ТвикТауна оборудование для тестов было вот какое:



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card





Несколько шустрее конфиг, чем у Гуру3Д, потому результаты и будут разнится. Что касается бенчмарков, то дополнительно карточка была протестирована в:










DX9: Call of Duty: Modern Warfare 2







Тестирование проводилось на следующих настройках:

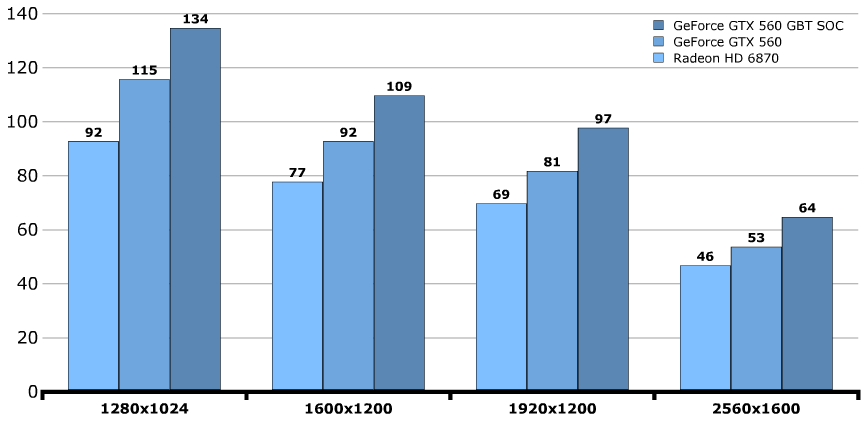

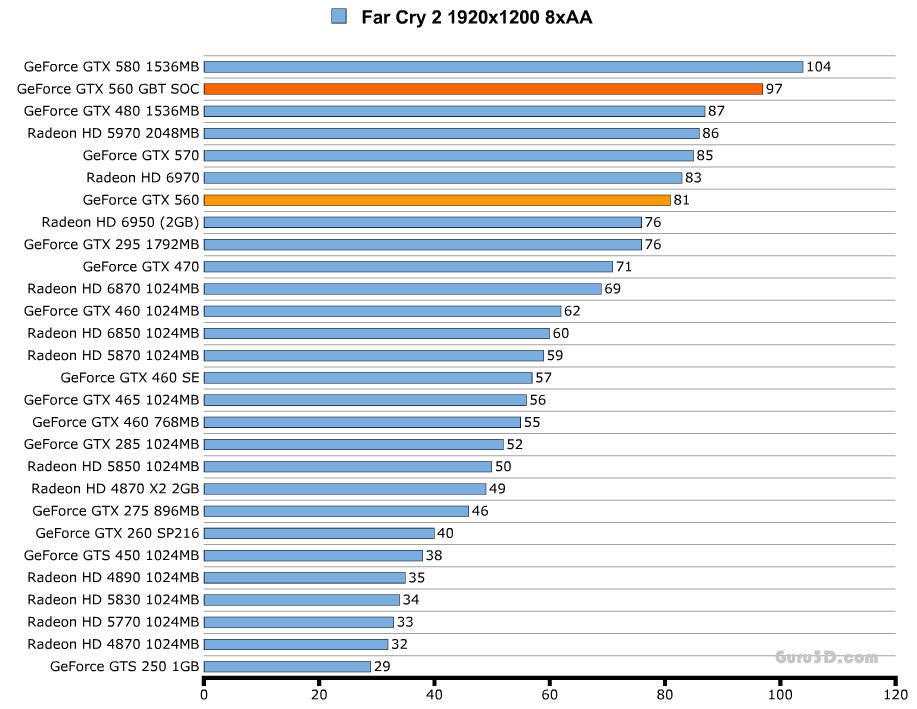

DX10: Far Cry 2









Тестирование проводилось на следующих настройках:

  • Уровень - Ranch Small
  • Высококачественный DX10 режим
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация

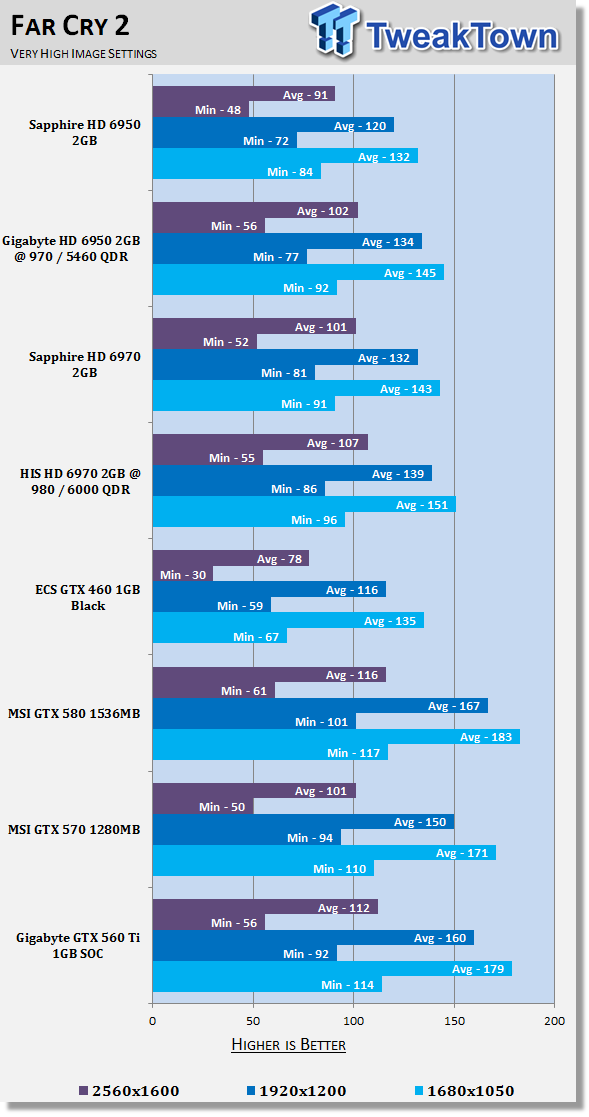

Теперь посмотрим как дела обстоят у TT:



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card










DX10: Anno 1404 - Dawn of Discovery






Тестирование проводилось на следующих настройках:

  • DirectX 10
  • 4x Антиалиасинг
  • Все настройки на максимум
  • Игра велась в режиме кампании, были построены три острова с большими городами

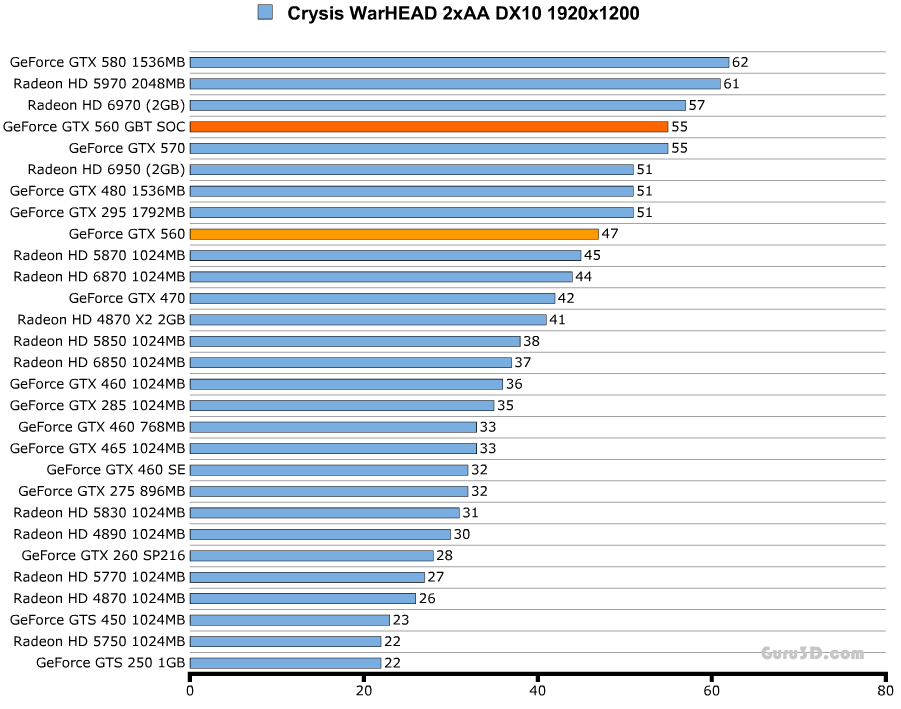

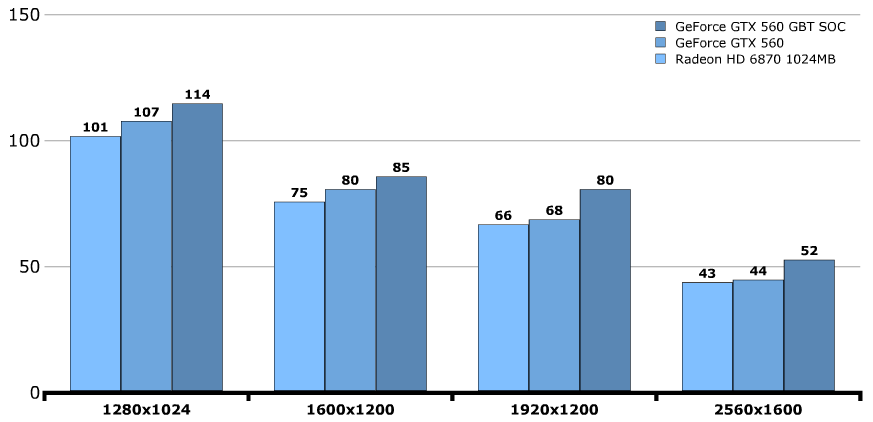

DX10: Crysis WARHEAD







Тестирование проводилось на следующих настройках:

  • Уровень - Ambush
  • DX10
  • Антиалиасинг 2x MSAA
  • Качество графики, выставленное в игре - Геймер

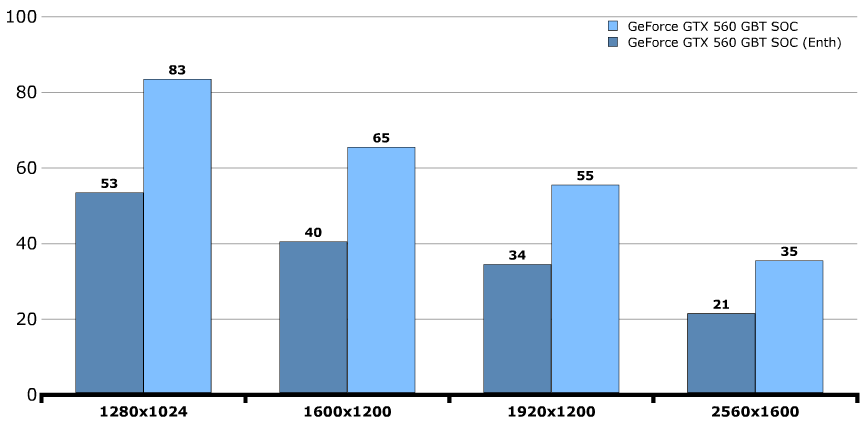

Тест на пресете Enthusiast:

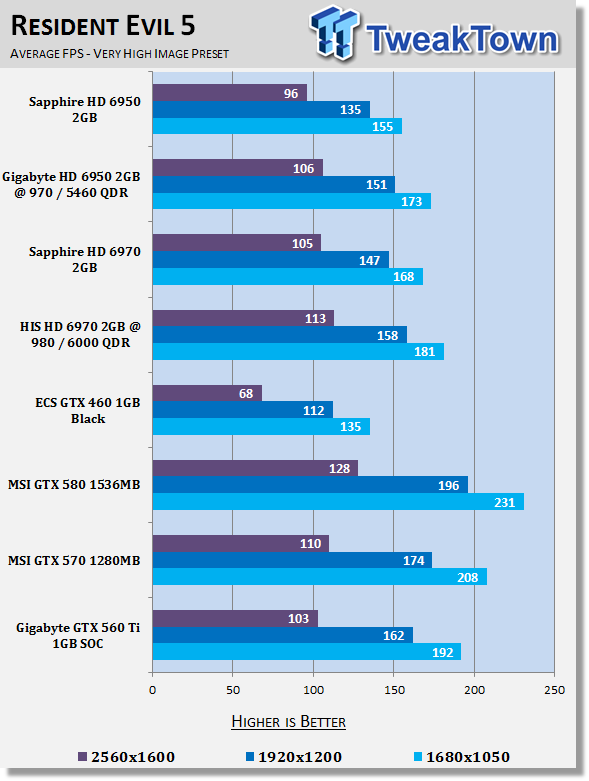

DX10: Resident Evil 5





GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

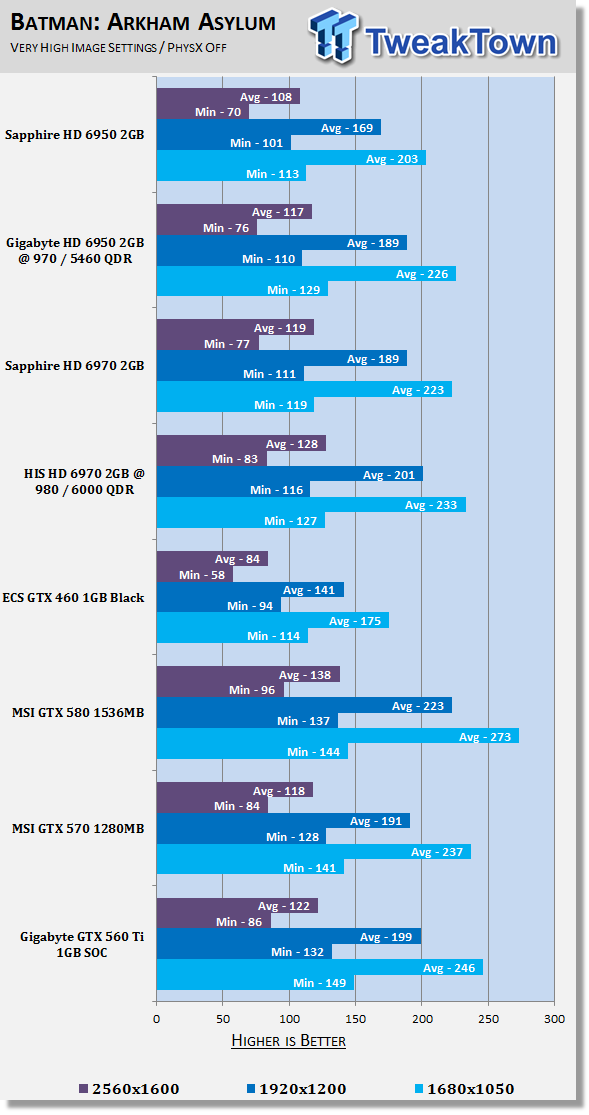

DX10: Batman: Arkham Asylum





GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

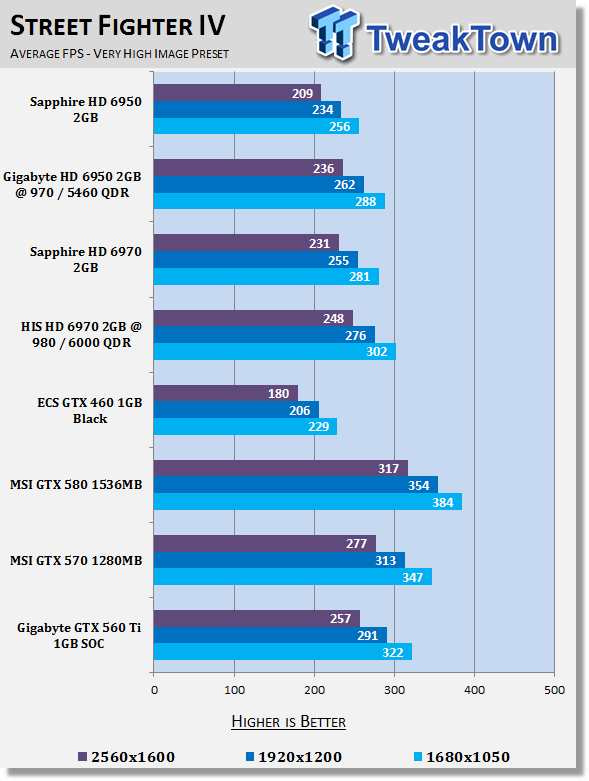

DX10: Street Fighter IV







GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

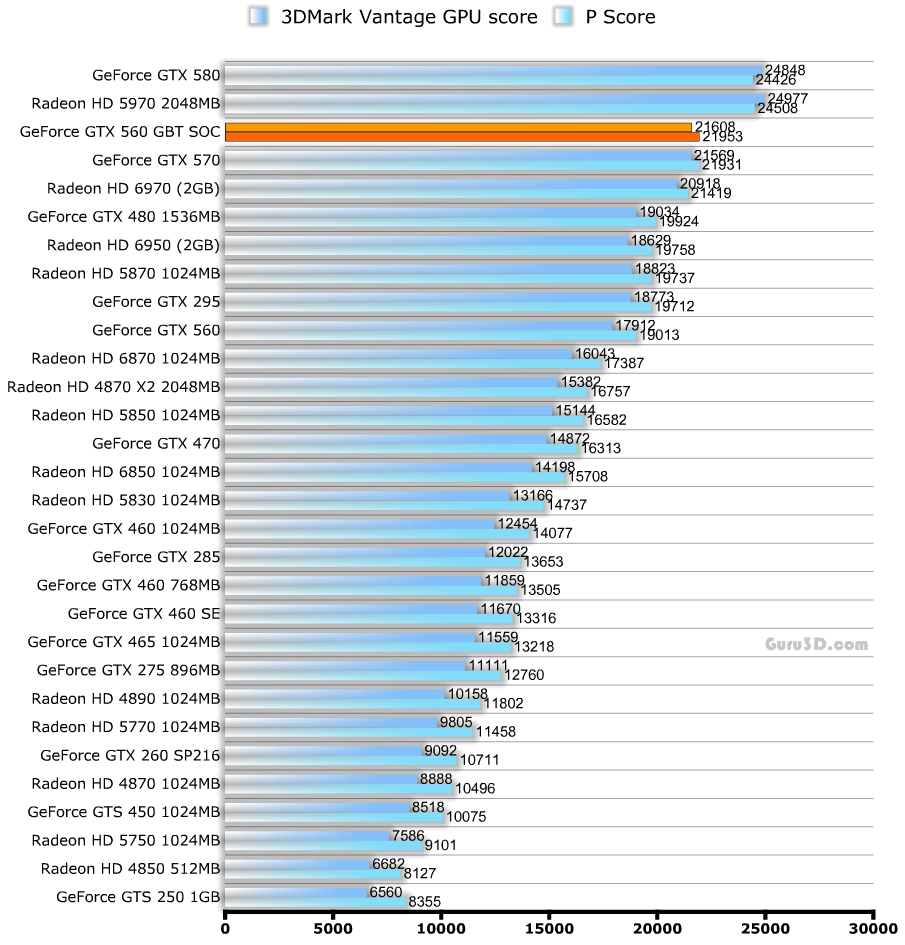

DX10: 3DMark Vantage






Как ясно из таблицы - тестирование в Вантаже происходило на пресете Performance.

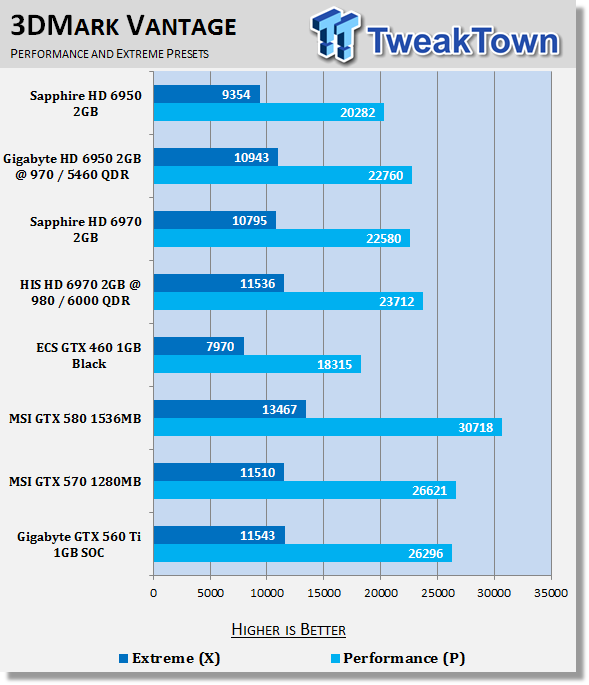

Результат ТвикТауна:



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card




DX11: Aliens vs. Predator




GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

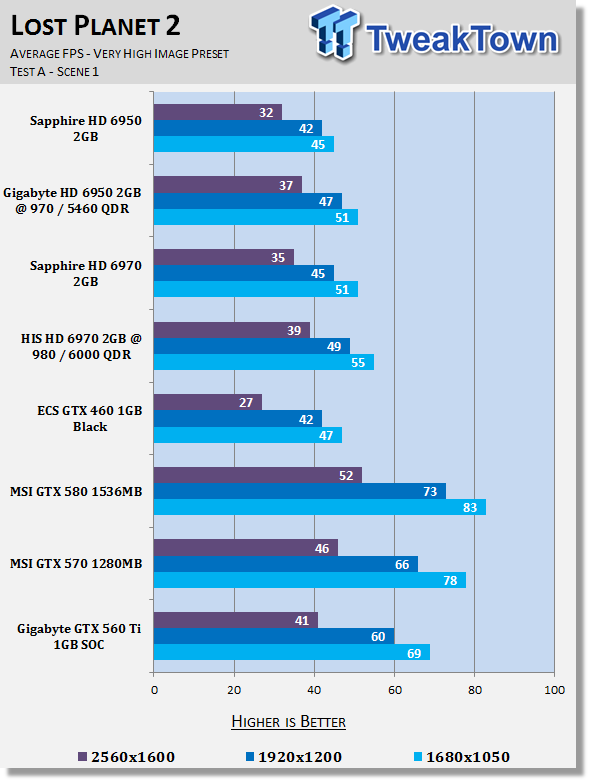

DX11: Lost Planet 2





GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

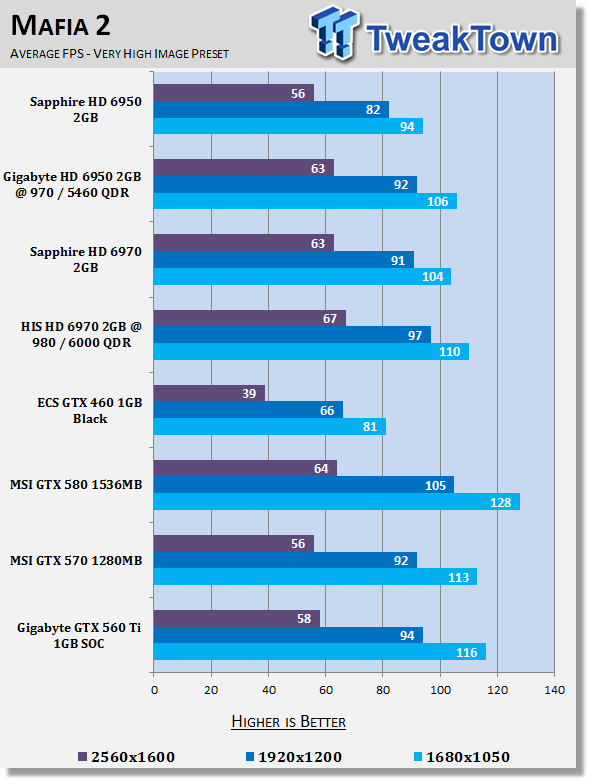

DX11: Mafia II





GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

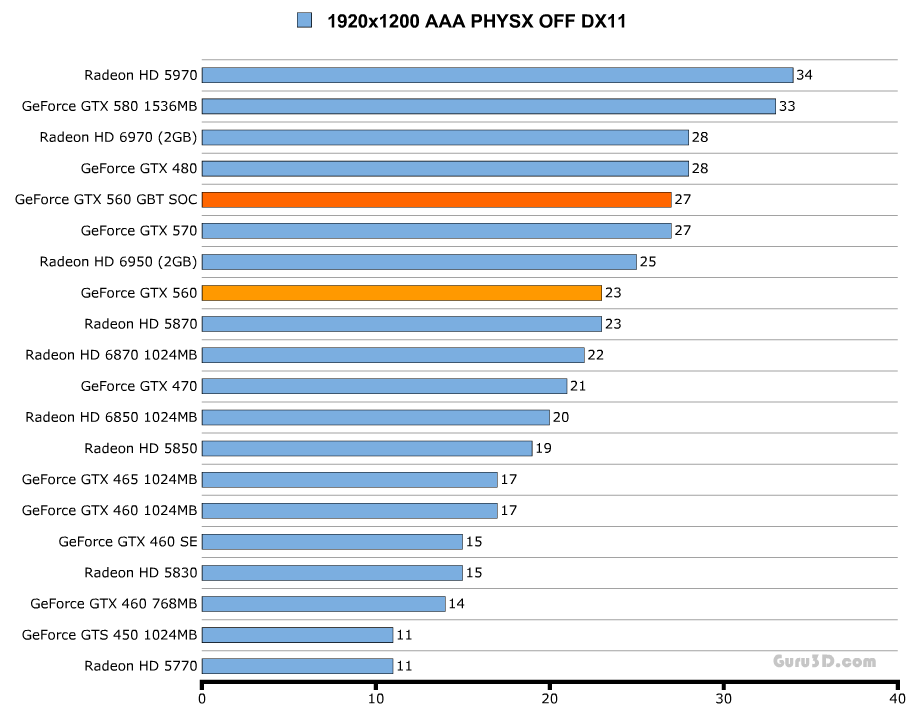

DX11: Metro 2033






Настройки в игре: вся графика на максимум, DX11, ААА включен, Physx выключен.










DX11: Colin McRae Dirt 2






Тестирование проводилось на следующих настройках:

  • Baja Iron курс 1
  • DirectX 11
  • 8x Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум










DX11: Battlefield Bad Company 2










Тестирование проводилось на следующих настройках:

  • Уровень Upriver
  • DirectX 11
  • 8x Multi-sample Антиалиасинг
  • 16х Анизотропная фильтрация
  • Все настройки на максимум








DX11: Tom Clancy's H.A.W.X.2





GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

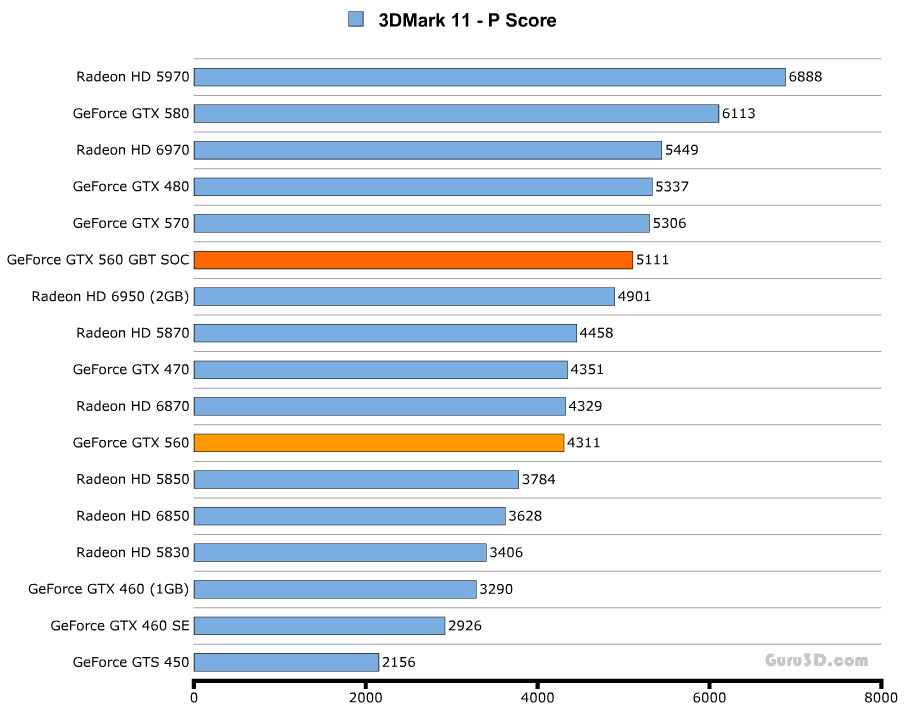

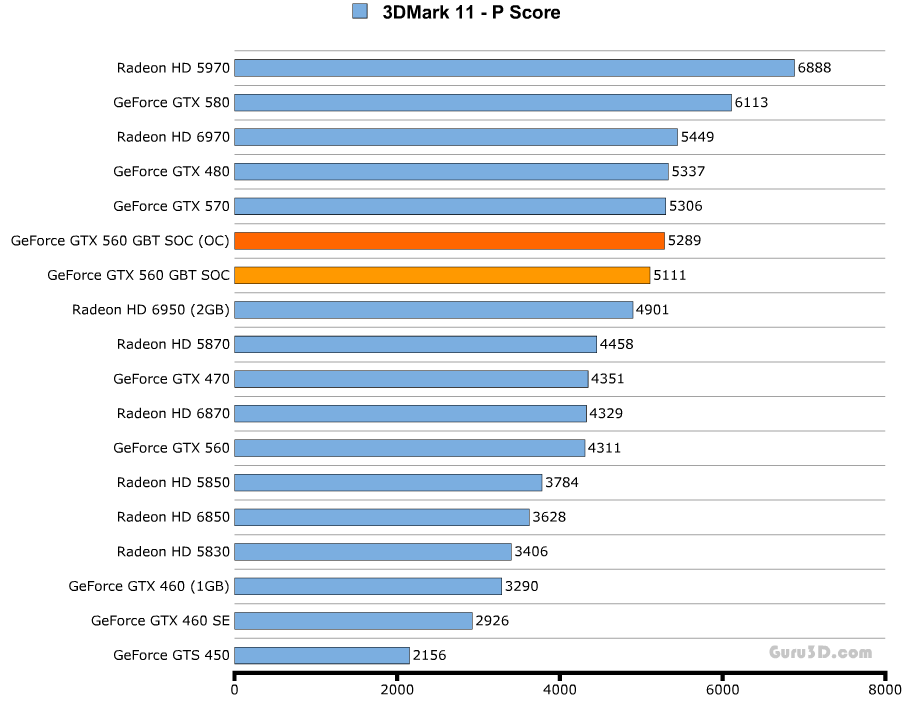

DX11: 3DMark 11



Да, это новый 3ДМарк, интересно будет посмотреть на то, как выступят в нём различные DX11 видеокарты.





Тест проходил на пресете Performance.

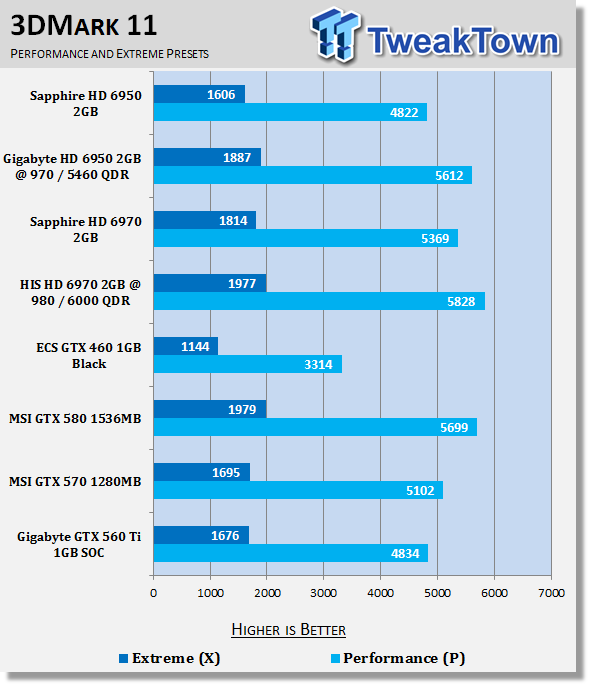

Вот что намерили ребята с TweakTown:



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card



Как ни странно, несмотря на более шуструю систему, результат в 11-м "Марке" получился ниже, чем у Гуру3Д. Также видно, сколько карточка набрала на пресете Xtreme.

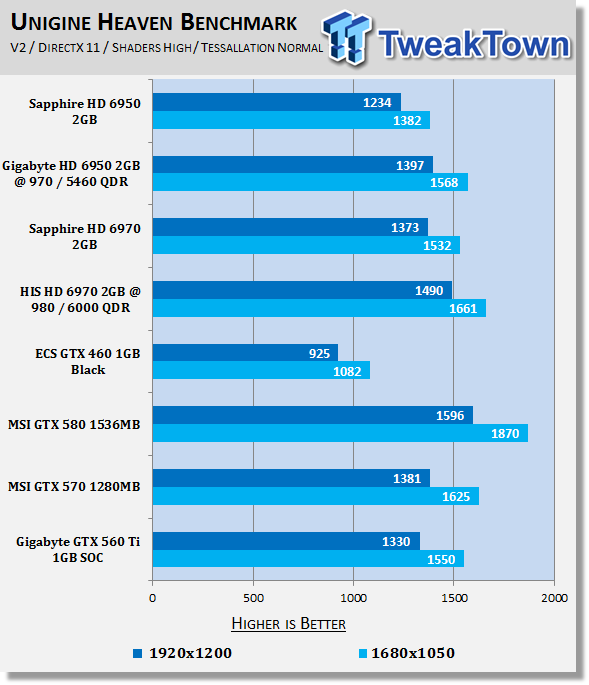

DX11: Unigine Heaven Benchmark 2





GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card

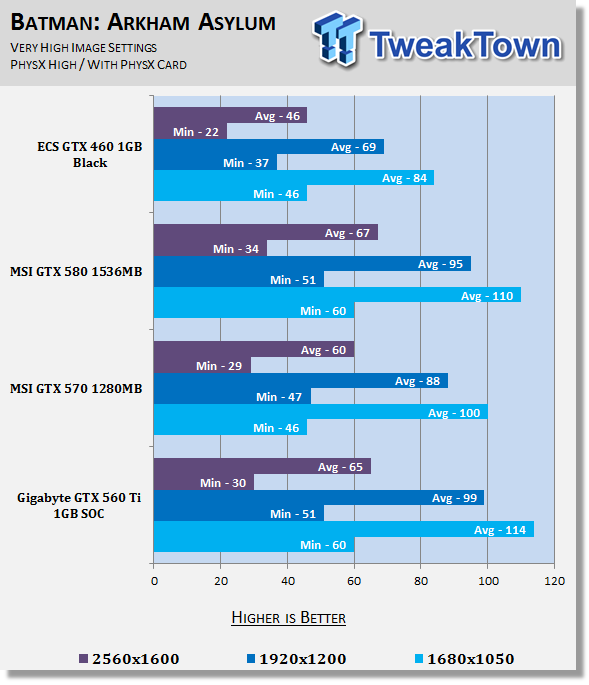

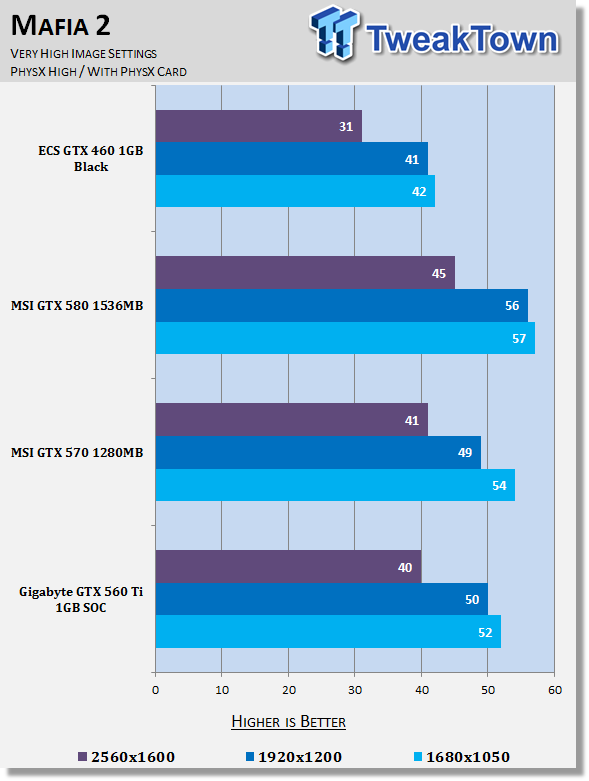

Physx-тесты для Мафии 2 и Бэтмена



В данных тестах всё, что касается настроек Nvidia Physx было выкручено на максимум, давайте посмотрим что получилось:



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card



GIGABYTE GeForce GTX 560 Ti 1GB SOC Video Card







Результаты разгона видеокарты Gigabyte GeForce GTX 560 Ti SOC (GV-N560SO-1GI)


Посмотрим как дела с разгоном у и так одной из самых быстрых GTX 560 Ti на рынке:



Частоты референсной карты GeForce GTX 560 Ti (в МГц) Частоты Gigabyte GeForce GTX 560 Ti SOC (в МГц) Частоты Gigabyte GeForce GTX 560 Ti SOC в разгоне (в МГц)
Ядро: 822 1000 1044
Шейдеры: 1644 2000 2088
Видеопамять: 4008 4580 4950





Традиционно, оверклокинг осуществлялся утилитой MSI Afterburner. Разгон производился без повышения напряжения на ядре видеокарты, без выкручивания вентилятора на максимальную скорость ("карлсон" вертелся в Auto, т.е. его вообще не трогали). Впервые мы видим нереференсную GTX 560 Ti, которой покорились частоты выше, чем эталонной карте от Nvidia. Автор отмечает, что температура возросла незначительно, тоже самое можно сказать о шуме от вентилятора (точных цифр не приведено).

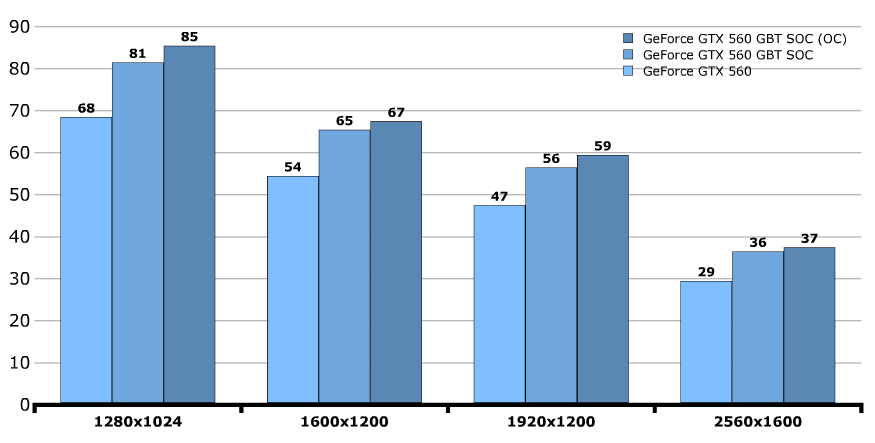

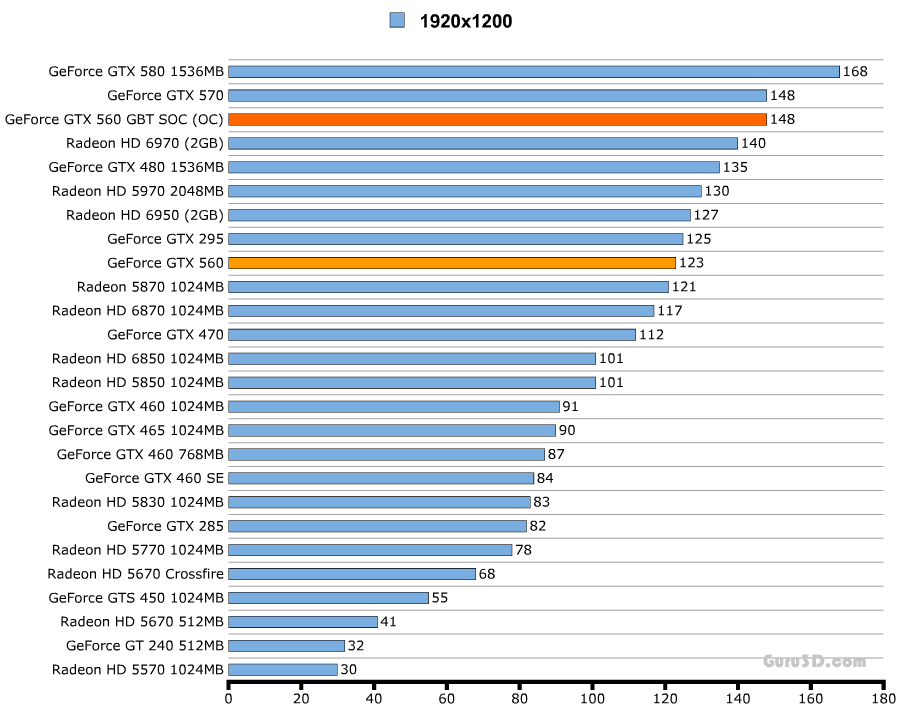

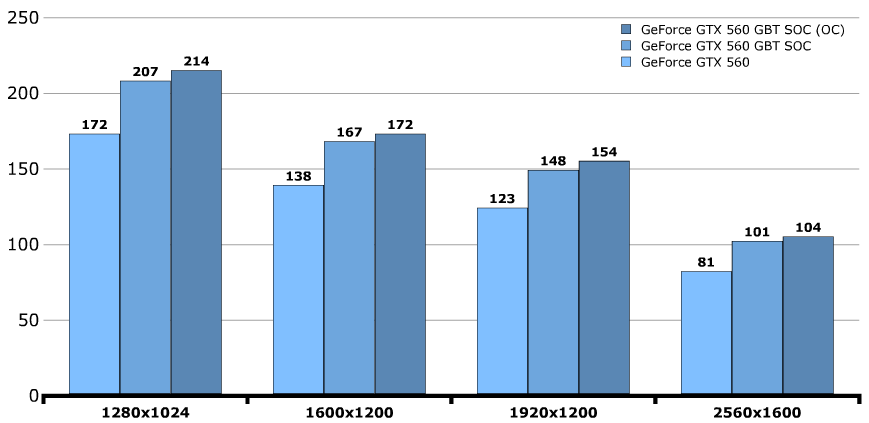

График ниже наглядно демонстрирует, насколько оверклокерские манипуляции улучшили производительность свеженькой карточки от Gigabyte в игре Call of Duty: Modern Warfare 2 (4xAA, 16xAF):







В Battlefield Bad Company 2 (8xAA, 16xAF) мы можем наблюдать схожую ситуацию:







Смотрим за изменением положения дел в 11-м 3DMark'е, вновь на пресете Performance:





Из-за того, что карточка имеет отличный заводской разгон, незначительное повышение частоты ядра и памяти не смогли сыграть большую роль и сколько-нибудь серьёзно увеличить производительность решения. Интересно было бы посмотреть на то, как гонится карточка с поднятием напряжения.




Выводы





В выводах по этой видяшке, Гилберт на удивление краток и лаконичен. Карточка великолепна - тихая и эффективная система охлаждения, отличный заводской разгон, что ещё нужно геймеру? 95% игр будут идти на высоких настройках с качественными режимами сглаживания и прочим и всё это по цене... а вот тут загвоздка есть небольшая. Gigabyte просит за данную видяху 257 евро/269 долларов США, когда как референс стоит 249 долларов США и гонится он лишь незначительно хуже, а работает тише. Что выбрать - решать Вам. И не стоит забывать про наличие на рынке более производительных карточек по схожей цене - Radeon HD 6950 и GeForce GTX 570.





В итоге, конечно же (ну а как иначе?Smile) автор рекомендует к покупке видеокарту Gigabyte GeForce GTX 560 Ti SOC (GV-N560SO-1GI). Видяшка получает вот такую вот награду -



Guru3D рекомендует !

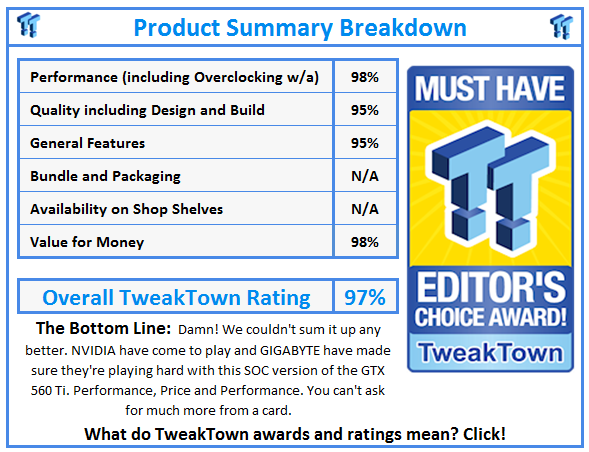

Что касается выводов коллег с TweakTown, то у них там целая лекция по экономике в конце материала Laughing. Не будем переливать из пустого в порожнее (Гилберт уже порассуждал чуть ранее о ценах на видяшки), ограничимся итоговой оценкой, что они присудили карточке:



What do TweakTown awards and ratings mean? Click!

Карточка получила награду "Выбор редактора TweakTown"



Переведу на всякий случай:









Армада по GTX 560 Ti находится тут и постоянно пополняется - заглядывайте туда почаще, камрады. В ней же (в самом конце) есть и ссылки на другие мои пересказы обзоров карточек на основе GTX 560 Ti.







Авторы оригинальных статей - Hilbert Hagedoorn и Shane Baxtor, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайтов Guru3D и TweakTown, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.
