Мощнейший обзор видеокарты MSI GeForce N560GTX Ti Twin Frozr II

E-mail Печать
Оглавление
Мощнейший обзор видеокарты MSI GeForce N560GTX Ti Twin Frozr II
Энергопотребление/температурный режим/уровень шума
Конфигурация тестового стенда и используемые игры
DX9: Call of Duty: Modern Warfare 2
DX10: Far Cry 2
DX10: Just Cause 2
DX10: Anno 1404 - Dawn of Discovery
DX10: Crysis WARHEAD
DX10: Resident Evil 5
DX10: 3DMark Vantage
DX11: Lost Planet 2 Benchmark
DX11: Mafia II Demo
DX11: Metro 2033
DX11: Colin McRae Dirt 2
DX11: Battlefield Bad Company 2
DX11: Call of Duty: Black Ops
DX11: S.T.A.L.K.E.R.: Call of Pripyat
DX11: 3DMark 11
DX11: Unigine Heaven Benchmark 2.1
Результаты разгона видеокарты MSI GeForce N560GTX Ti Twin Frozr II
Выводы

Вот и добрались до обзора видеокарты GTX 560 Ti от MSI, да не простой, а с кулером Twin Frozr II, с которым мы хорошо знакомы, благо обзоров и других материалов по решениям с этой системой охлаждения было опубликовано немало. Источников материала на этот раз рекордное количество, целых три штуки: Guru3D, bit-tech и VR-ZONE. Надеюсь, что данный пересказ-компиляция Вам понравится.





















Как и другие обзоры 560-го "Джифорса", данный материал мы начнём с рассмотрения таблички с характеристиками видеокарты от MSI, а также референсных решений (обе версии GTX 460 и единственная существующая GTX 560 Ti) от Nvidia.



Название графической карты GeForce GTX 460
768МБ
GeForce GTX 460
1024
МБ
GeForce GTX 560
1024
МБ
MSI N560GTX Ti
Количество кластеров графической обработки 2 2 2 2
Количество потоковых мультипроцессоров 7 7 8 8
Количество CUDA-ядер 336 336 384 384
Количество текстурных блоков 56 56 64 64
ROPы 24 32 32 32
Частота ядра (МГц) 675 МГц 675 МГц 822 МГц 880 МГц
Частота шейдеров (МГц) 1350 МГц 1350 МГц 1644 МГц 1760 МГц
Частота памяти (МГц) 3600 МГц 3600 МГц 4008 МГц 4200 МГц
Объём набортной памяти 768МБ GDDR5 1024МБ GDDR5 1024МБ GDDR5 1024МБ GDDR5
Интерфейс памяти 192-бит 256-бит 256-бит 256-бит
Пропускная способность памяти 86 ГБ/с 115 ГБ/с 128 ГБ/с 134 ГБ/с
Тех.процесс производства 40нм 40нм 40нм 40нм
Энергопотребление 150 ватт 160 ватт 170 ватт 180 ватт





В плане заводского разгона данный видеоадаптер уступает рассмотренным нами ранее картам от KFA2 и Gigabyte. Но мы-то знаем, что заводской разгон - удел домохозяек (ламеров, обывателей - называйте как хотите), нам главное узнать как покажет себя карточка в разгоне, так сказать, ручном.

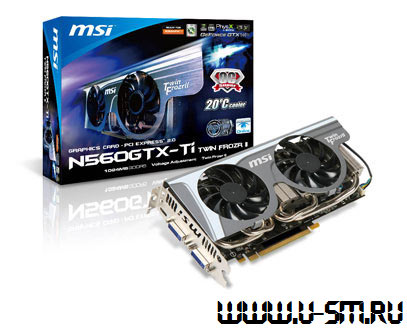

Прежде чем приступить к тестам рассматриваемой новинки, давайте насладимся внешним видом MSI GeForce N560GTX Ti Twin Frozr II.





Обзор MSI GeForce N560GTX Ti Twin Frozr II



Обзор MSI GeForce N560GTX Ti Twin Frozr II

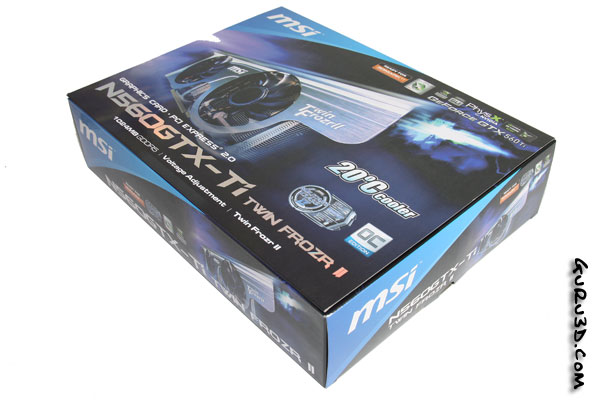

Внешне, коробка видеокарты практически такая же, как была у TFII-версии GTX 460. Как и другие производители, MSI работает в режиме усиленной экономии средств, т.е. компания не заморачивается на полную смену дизайна упаковки своих товаров от поколения к поколению Undecided






Обзор MSI GeForce N560GTX Ti Twin Frozr II



Обзор MSI GeForce N560GTX Ti Twin Frozr II

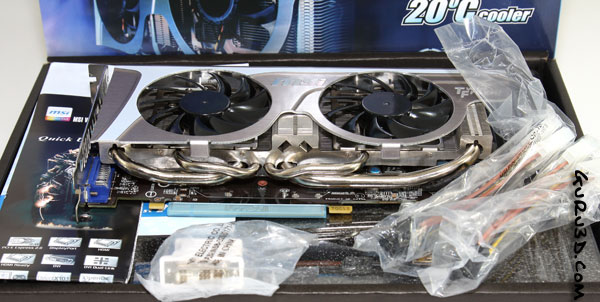

Комплект поставки новинки вполне стандартен - помимо самой видяхи в нём есть переходники питания (2 штуки) с молексов на 6-и пиновые, инструкция, переходник с mini HDMI на полноразмерный HDMI, переходник с DVI на VGA и диск с драйверами.






Обзор MSI GeForce N560GTX Ti Twin Frozr II

Обзор MSI GeForce N560GTX Ti Twin Frozr II

Обзор MSI GeForce N560GTX Ti Twin Frozr II

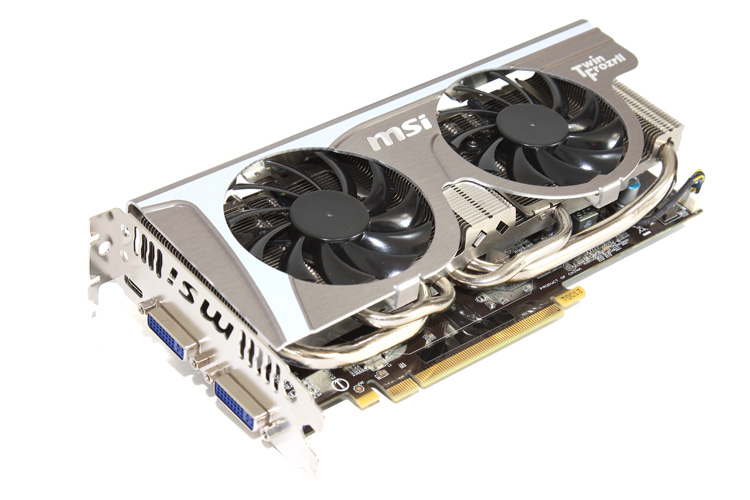

С виду MSI GeForce N560GTX Ti Twin Frozr II один-в-один как GTX 460 c этим же кулером. Длина карты - около 25 сантиметров (~10 дюймов).






MSI GeForce GTX 560 Ti Twin Frozr II

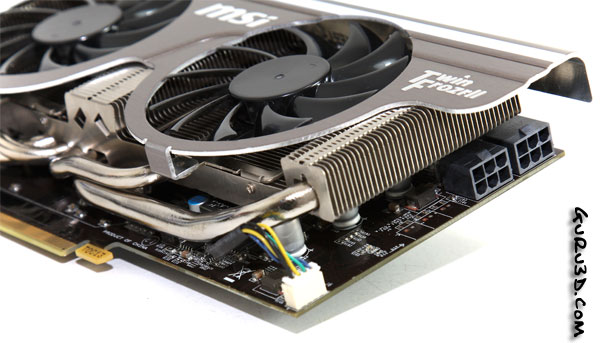

Подсистема питания не изменена - как и у референсной модели, у продукта MSI два 6-и пиновых коннектора. Также, на фото выше, мы можем увидеть куда подключены вентиляторы системы охлаждения графического адаптера. Я думаю, что неплохо было бы их заменить в ходе эксплуатации на что-то более тихоходное, т.к. во всех предыдущих обзорах видеокарт с этим кулером, ревьюверы отмечали не самую тихую их работу.






MSI GeForce GTX 560 Ti Twin Frozr II

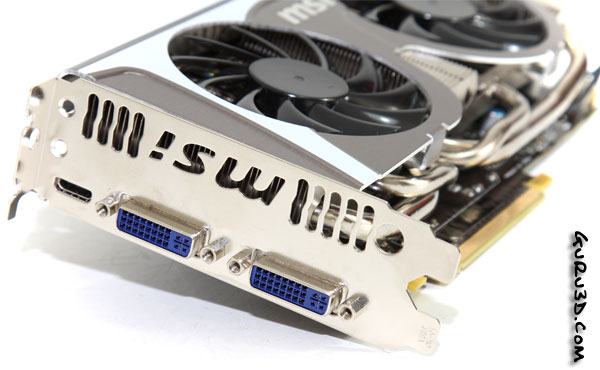

Т.к. это не HAWK-версия GTX 560 Ti (которая ещё и не анонсирована, но я уверен, что это произойдёт в скором времени), то печатная плата практически не изменена, видеовыходы остались те же самые, что и у референса - два DVI и один mini HDMI.








MSI GeForce GTX 560 Ti Twin Frozr II

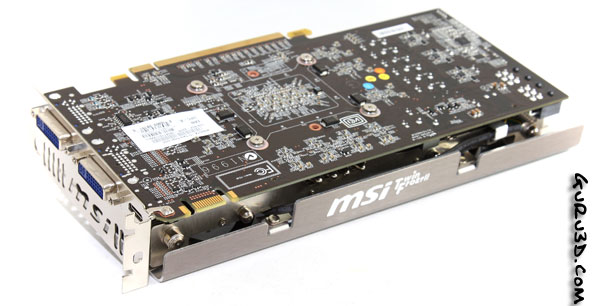

Количество SLI-коннекторов не меняется даже на нереференсных моделях. Как Вы можете видеть, такой коннектор присутствует в единичном экземпляре.









Обзор MSI GeForce N560GTX Ti Twin Frozr II

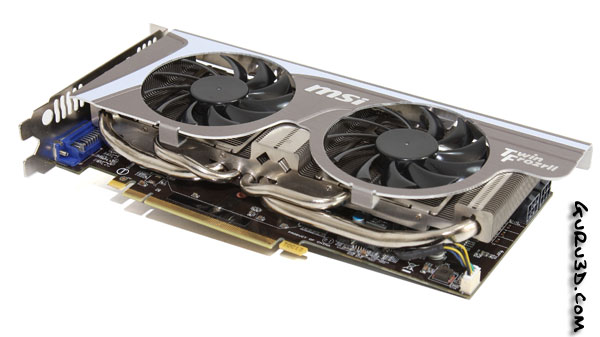

Посмотрим на фото видяшки в собранном виде в последний раз, а ниже мы сможем увидеть N560GTX Ti Twin Frozr II в разобранном виде.



Печатная плата MSI GeForce N560GTX Ti Twin Frozr II
