Ультимативное оружие геймера, обзор и тестирование видеокарты ASUS Radeon HD 7970 Matrix Platinum

E-mail Печать
Оглавление
Ультимативное оружие геймера, обзор и тестирование видеокарты ASUS Radeon HD 7970 Matrix Platinum
Конфигурация тестового стенда
Игровые тесты
Синтетические тесты
Энергопотребление видеокарты ASUS Radeon HD 7970 Matrix Platinum
Уровень шума
Разгон видеокарты ASUS Radeon HD 7970 Matrix Platinum
Выводы

Спустя несколько подряд переносов даты релиза, видеокарта ASUS HD 7970 Matrix Platinum всё же увидела свет. Предлагаю почитать мой пересказ материала с techPowerUP, что посвящён этой новинке от ASUS.























































Поглядим на традиционную сводную табличку с характеристиками тестируемой видеокарты и некоторых других решений:



 GeForce
GTX 580
Radeon
HD 7950
GeForce
GTX 670
Radeon
HD 7970
HD 7970
GHz Ed.
ASUS Radeon HD
7970 Matrix Platinum
GeForce
GTX 680
Radeon
HD 6990
GeForce
GTX 590
GeForce
GTX 690
Потоковые процессоры 512 1792 1344 2048 2048 2048 1536 2x 1536 2x 512 2x 1536
ROPы 48 32 32 32 32 32 32 2x 32 2x 48 2x 32
Графическое ядро GF110 Tahiti GK104 Tahiti Tahiti Tahiti GK104 2x Cayman 2x GF110 2x GK104
Количество транзисторов 3000M 4310M 3500M 4310M 4310M 4310M 3500M 2x 2640M 2x 3000M 2x 3500M
Объём буфера 1536 МБ 3072 МБ 2048 МБ 3072 МБ 3072 МБ 3072 МБ 2048 МБ 2x 2048 МБ 2x 1536 МБ 2x 2048 МБ
Разрядность шины 384-бит 384-бит 256-бит 384-бит 384-бит 384-бит 256-бит 2x 256-бит 2x 384-бит 2x 256-бит
Частота ядра 772 МГц 800 МГц 915 МГц+ 925 МГц 1050 МГц 1100 МГц 1006 МГц+ 830 МГц 607 МГц 915 МГц+
Частота памяти 1002 МГц 1250 МГц 1502 МГц 1375 МГц 1500 МГц 1650 МГц 1502 МГц 1250 МГц 855 МГц 1502 МГц
Стоимость $430 $300 $380 $390 $420 $480 $480 $700 $750 $1000



Новинка на 60 долларов США дороже HD 7970 GHz Edition, будем надеяться, что ASUS не зря берёт такие деньги с покупателей. Да, изделие обладает самым высоким заводским разгоном по ядру и памяти среди всех вариантов HD 7970, включая MSI HD 7970 Lightning, да она оснащена здоровенным кулером - но стоит ли всё это почти 100 долларовой переплаты по сравнению с референсной HD 7970, которую теоретически можно разогнать примерно так же?

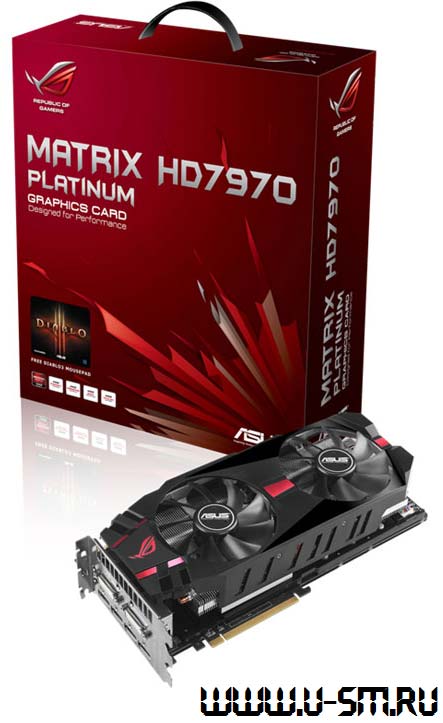

Теперь давайте посмотрим на коробку видеокарты ASUS, уважаемые читатели:



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



Типичное яркое оформление в стиле ASUS ROG, уважаемые читатели. Радует, что на обратной стороне коробки указаны спецификации изделия.







Вот как выглядит комплект поставки видеокарты:





Комплект поставки изделия:

  • сама видеокарта
  • диск с драйверами и документация
  • мостик CrossFire
  • DVI адаптер
  • PCIe кабель питания
  • LN2 радиатор на MOSFET
  • бейдж ROG
  • три кабеля VGA Hotwire
  • коврик для мыши Diablo 3





Довольно-таки впечатляющий комплект поставки - радует, что ASUS заботится о покупателях своей продукции.







Давайте поглядим на графический адаптер ASUS Radeon HD 7970 Matrix Platinum вблизи:



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



На видеокарте сложно не заметить массивную систему охлаждения, схожую с DirectCU II. Карта очень высокая, потому войдёт не во все корпуса.



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



Видеокарта ASUS Radeon HD 7970 Matrix Platinum занимает три слота в системном блоке.







Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



Видеовыходы у ASUS Radeon HD 7970 Matrix Platinum имеются следующие: два DVI и целых четыре DisplayPort.









Так как у видеокарты два коннектора CrossFire, то у владельца ASUS Radeon HD 7970 Matrix Platinum есть возможность объединить до четырёх HD 7970 в тандем.







Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



На фото изображена печатная плата ASUS Radeon HD 7970 Matrix Platinum, вид спереди и сзади.







Теперь нам предлагают посмотреть на используемый кулер, что же - поглядим:



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



В кулере используется пять теплотрубок на две секции алюминиевого радиатора.









Бэкплейт служит лишь для того, чтобы не дать видеокарте погнуться и тем самым повредиться. Охладительными свойствами бэкплейт не обладает.











Массивные металлические радиаторы чёрного цвета покрывают регуляторы напряжения и некоторые чипы памяти. В комплекте с картой идёт второй вариант радиатора (более короткий), предназначенный для тех, кто будет охлаждать новинку жидким азотом или же использовать в составе СВО.









На фото выше мы видим четыре кнопки. Красная включает 100% скорость вращения лопастей вентилятора, слева от этой кнопки находятся ещё две, позволяющие менять в ту или иную сторону напряжение на графическом ядре видеокарты, варианты следующие (минимум и максимум): 1.270 и 1.335 вольт. Третья кнопка должна сбрасывать настройки (возвращать карту на первоначальные установки BIOS), но автор оригинального материала отметил, что кнопка ничего такого не делала, т.е. вообще никак не функционировала при нажатии.











Порты выше предназначены для кабелей VGA Hotwire, с помощью которых можно подсоединить новинку напрямую к системной плате серии ROG. Имеются на карте ASUS и точки замеров напряжения.







Видеокарта ASUS Radeon HD 7970 Matrix Platinum питается через два 8-и пиновых коннектора:



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum







Для регулировки напряжения в этой карте используется чип CHiL CHL8228G (перемаркированный ASUS в Digi+):









А вот фото чипа памяти:



Обзор и тест ASUS Radeon HD 7970 Matrix Platinum



В данном продукте используется память H5GQ2H24AFR-R0C от Hynix, работать она должна на 6000МГц (эффективных).









Перед нами графическое ядро Tahiti, сделанное по нормам 28нм. тех.процесса на мощностях TSMC. Количество транзисторов - 4.31 миллиарда.
