Стали известны новые подробности о самой полной версии графического чипа GP100 (Pascal) от Nvidia, который станет основой видеокарт высшего уровня от этого производителя.

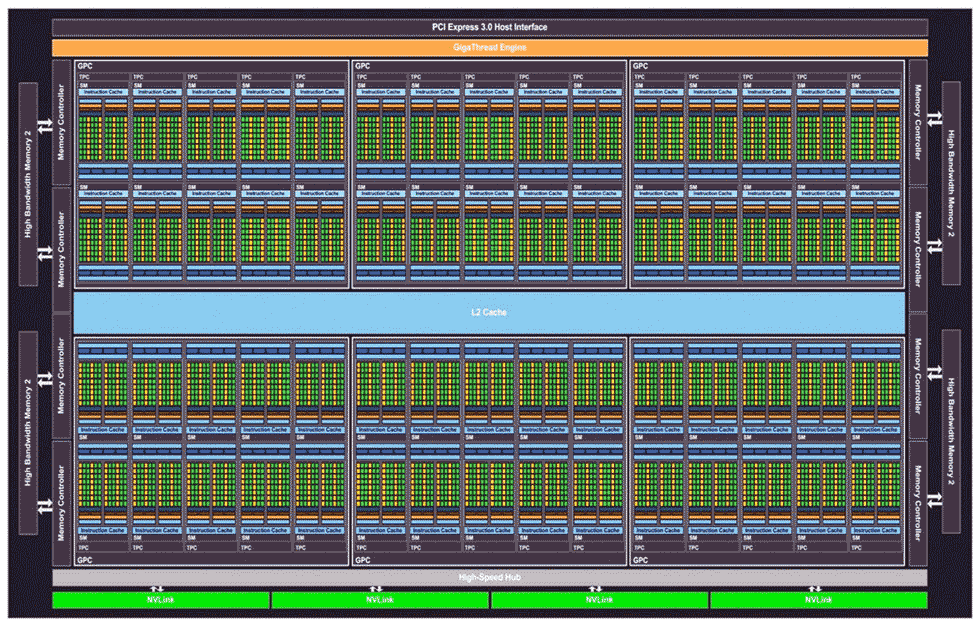

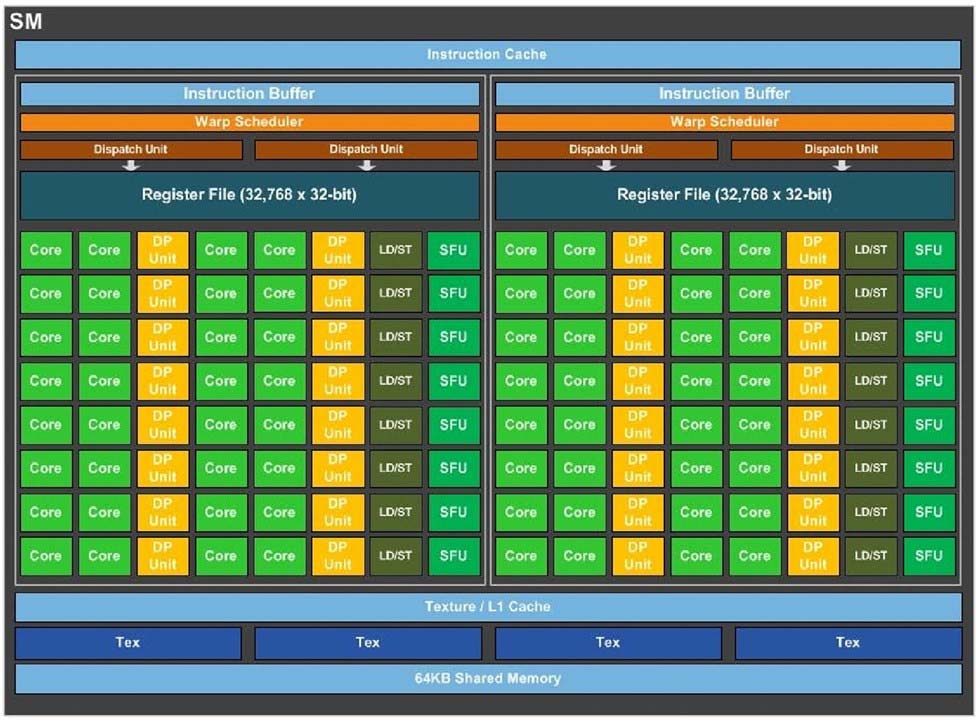

Нашему вниманию предлагаются следующие изображения для ознакомления:
Кликабельно
А вот дополненный вариант опубликованной на днях таблички, удивляемся мощи GP100 для игровых видеокарт:
| Решения серии Tesla и не только | Tesla K40 | Tesla M40 | Tesla P100 | GP100 |
|---|---|---|---|---|
| GPU | GK110 (Kepler) | GM200 (Maxwell) | GP100 (Pascal) | GP100 (Pascal) |
| SM | 15 | 24 | 56 | 60 |
| TPC | 15 | 24 | 28 | 30 |
| FP32 CUDA ядра / SM | 192 | 128 | 64 | 64 |
| FP32 CUDA ядра / GPU | 2880 | 3072 | 3584 | 3840 |
| FP64 CUDA ядра / SM | 64 | 4 | 32 | 32 |
| FP64 CUDA ядра / GPU | 960 | 96 | 1792 | 1920 |
| Тактовая частота |
745 МГц | 948 МГц | 1328 МГц | 1328 МГц |
| Тактовая частота в Boost | 810/875 МГц | 1114 МГц | 1480 МГц | 1480 МГц |
| Текстурные блоки |
240 | 192 | 224 | 240 |
| Интерфейс памяти |
384-бит GDDR5 | 384-бит GDDR5 | 4096-бит HBM2 | 4096-бит HBM2 |
| Объём памяти |
до 12 ГБ | до 24 ГБ | 16 ГБ |
16 ГБ |
| Размер кеша второго уровня (L2) | 1536 КБ | 3072 КБ | 4096 КБ | 4096 КБ |
| Register File Size / SM | 256 КБ | 256 КБ | 256 КБ | 256 КБ |
| Register File Size / GPU | 3840 КБ | 6144 КБ | 14336 КБ | 14336 КБ |
| TDP | 235 ватт | 250 ватт | 300 ватт | ~300 ватт |
| Количество транзисторов |
7.1 млрд. | 8 млрд. | 15.3 млрд. | 15.3 млрд. |
| Площадь чипа GPU | 551 мм² | 601 мм² | 610 мм² | 610 мм² |
| Производственный процесс | 28нм | 28нм | 16нм | 16нм |
С нетерпением ждём анонса любых видеокарт на базе архитектуры Pascal, ТОПовые решения - особенно сильно.
|
|
