Факты о Maxwell от Nvidia (GM107 и не только)

E-mail Печать

Как известно, в скором времени увидят свет первые решения, использующие новую архитектуру Maxwell от компании Nvidia. Деталями о графическом ядре GM107 с нами делится ресурс VideoCardz.











Сначала нам рассказывают о том, что данные о GM107, которые были получены из GPU-Z ранее были некорректными. Количество CUDA ядер у новинки равно 640 (5 SMX) у GTX 750 Ti и 512 (4 SMX) у GTX 750. TDP чипа - 60 ватт, т.е. питания, подаваемого по PCIe вполне достаточно, однако для перестраховки (и увеличения разгонного потенциала) производители будут добавлять 6-пиновые коннекторы питания на свои творения.



Интересным является утверждение о том, что Maxwell вдвое превосходит Kepler по соотношению производительность на ватт потребляемой электроэнергии. Нам представят два поколения чипов, сделанных по нормам 28нм тех.процесса (GM108 и GM107) и 20нм тех.процесса (GM206, GM204, GM200). На GM108 будет основана видеокарта GeForce GT 840M, она выйдет скоро после GTX 750/750 Ti, а вот о дате релиза решений на базе 20нм технологии ничего неизвестно.



Весьма занятным кажется то, что совершенно бюджетный GM107 будет иметь равную или даже чуть более высокую производительность, чем использующий графическое ядро GF100 (Fermi) GeForce GTX 480, последний при этом кушает в 4 раза больше электроэнергии, не говоря уже о чрезмерных рабочих температурах.

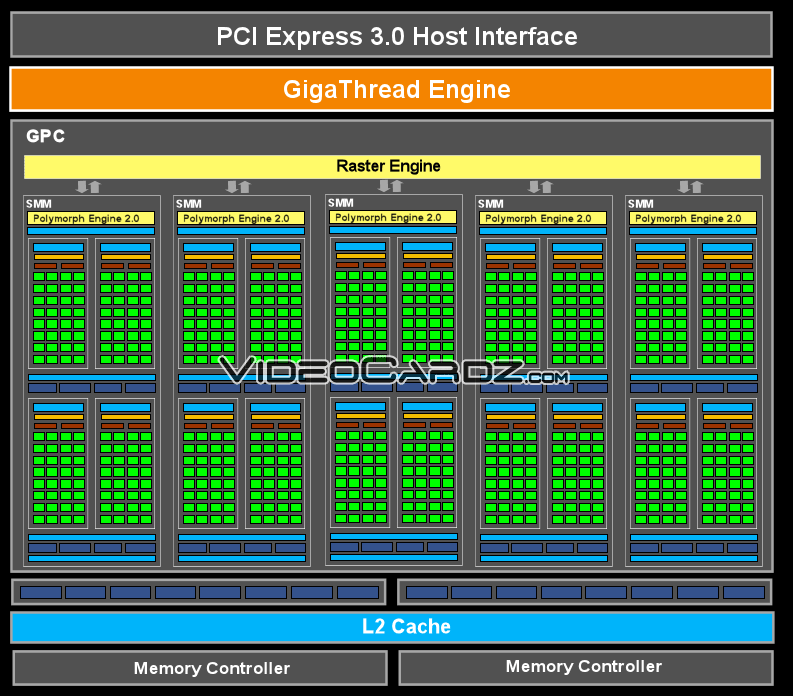

В новинках мы впервые увидим применение потоковых мультипроцессоров Maxwell (сокращённо - SMM), каждый из которых будет содержать по четыре блока с 32 CUDA ядрами каждый, т.е. по 128 CUDA ядер в общем, а также по 8 TMU, а само графическое ядро содержит 16 ROP и два контроллера памяти.





Кликабельно





Нам также привели список изменений в Maxwell:

  • Больший размер кеша второго уровня (L2)
    Сообщается, что это является главным различием с Kepler, благодаря увеличению кеша уменьшится количество запросом к графическому ядру. У GM107 кеш равен 2МБ, для сравнения - у GK107 он имеет размер 256КБ.
  • Балансировка рабочей нагрузки и улучшение планирования на основе компилятора (?!).
  • Увеличение числа инструкций за такт.
  • Решения на базе Maxwell будут обладать возможностями по более быстрому кодированию и декодированию H.264 контента, а также говорится про улучшение работы с NVENC (используется в средстве записи видео из игр в утилите ShadowPlay из набора GeForce Experience).
  • Новый режим экономия энергии GC5.




Нам указали и площадь ядра - 148мм2, это меньше заявленных ранее 156мм2. По сравнению с GK107 плотность CUDA ядер на квадратный миллиметр возросла на 30%, а плотность транзисторов на 15% - и это при идентичном тех. процессе производства. Ждём 18 февраля, когда новинки явят миру свой грозный лик.
