Был стационарный винчестер, стал портативный! Обзор AgeStar SUBCA, многофункционального переходника SATA > USB 2.0

E-mail Печать

Волею судеб попало ко мне в руки устройство интересное - да не простое, а волшебное Smile Девайс сей дивный позволяет подключить любое SATA-устройство (будь то винчестер/SSD любого типоразмера или же CD/DVD/BD-привод) через USB 2.0 порт, что значительно расширяет количество накопителей, что можно подключить к ПК, особенно это касается тех моделей, на которые скупой производитель выделил всего парочку SATA-портов.

























Основа моего торрент-сервера, как Вы помните (я писал об этом тут) - материнская плата ASUS AT5NM10-I, у неё как раз два SATA порта. Забив 2 двухтерабайтных винчестера сериалами и осознав, что нужен хотя бы ещё один винчестер, а подключать его некуда, я принялся искать решение, способное решить внезапно возникшую сложность. После недолгих размышлений (и прочтении отзывов от владельцев устройств подобного рода), мой выбор пал на AgeStar SUBCA, который предлагал именно то, что мне было нужно - позволял через USB подключать SATA-винчестер любой ёмкости (хотя насчёт 3ТБ решений я бы не был так уверен) и вроде бы, без лишних гемморов. Приобретя устройство в Юлмарте за 450 рублей, я сразу решил написать данный материал, т.к. возможно, он будет полезен пользователям, да и мне опыт общения с новым девайсом не повредит. Приступим, камрады, к краткому обзору.





Начнём с упаковки. Устройство поставляется в компактной картонной коробочке, длина которой 182мм, ширина - 131мм, а высота - 55мм. Вес всей упаковки - примерно полкило. Вот, полюбуйтесь:

Обзор AgeStar SUBCA

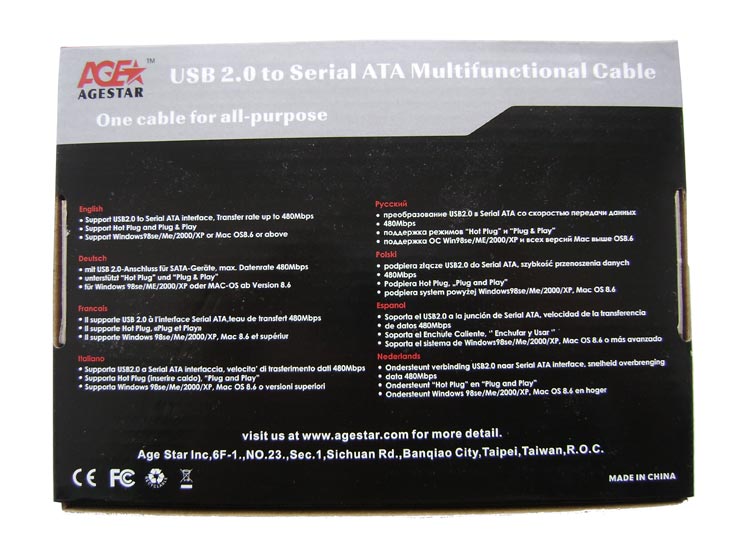

На задней её стороне есть описание устройства на восьми языках, в том числе на русском:



Обзор AgeStar SUBCA

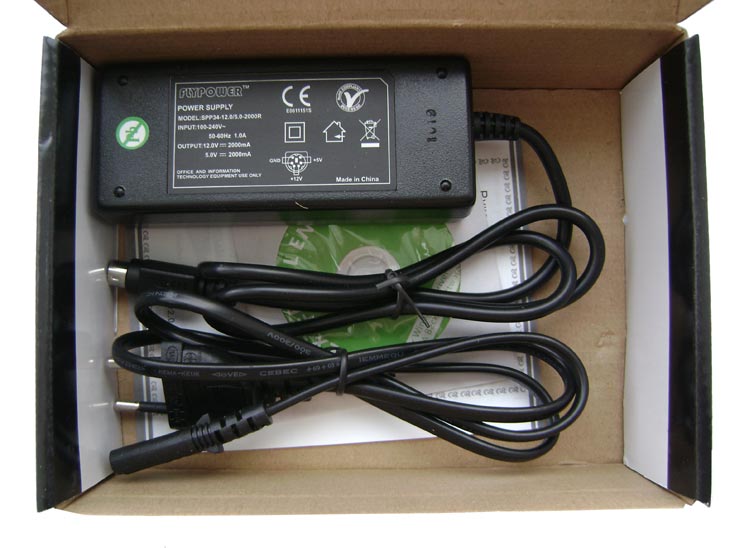

Открываем коробочку и видим следующую картину:

Обзор AgeStar SUBCA





AgeStar SUBCA более-менее надёжно упакован (хотя ни пенопласта, ни других материалов, препятствующих возникновению механических повреждений, в коробочке нет - все абсорбирующие функции выполняет картон), т.е. не экстремальных повреждений при транспортировке можно не бояться.



Обзор AgeStar SUBCA

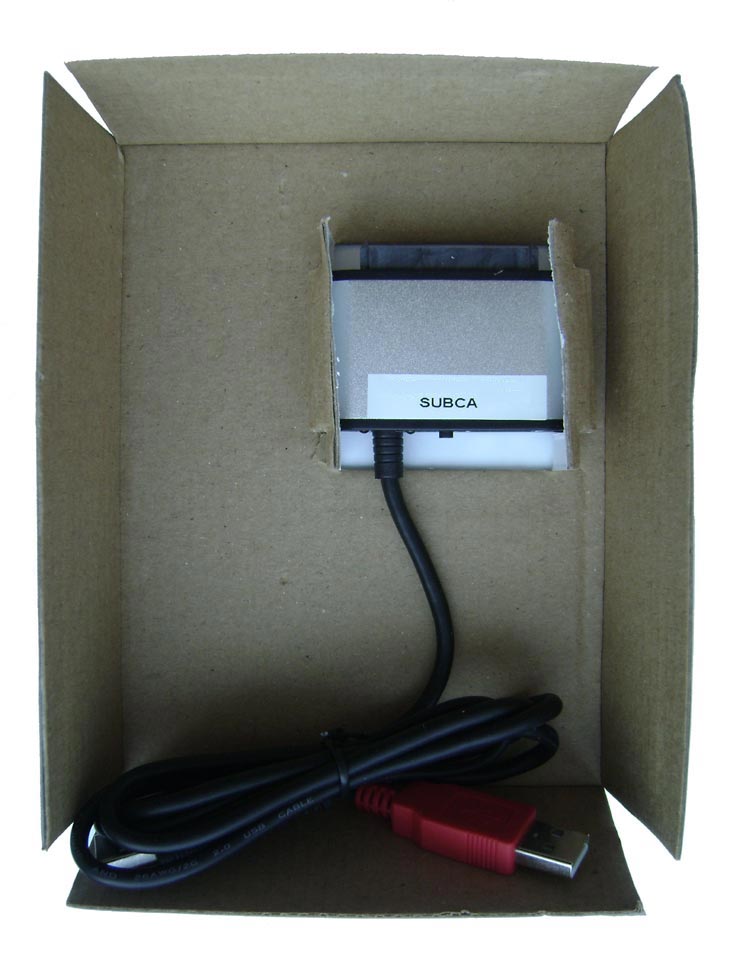

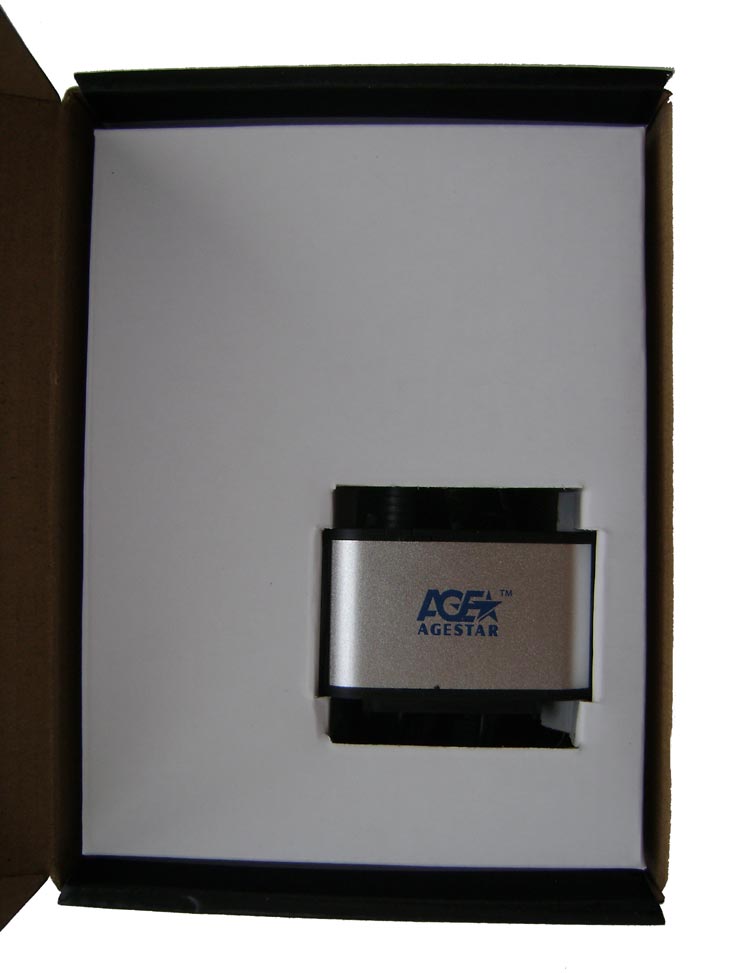

Вот в такой вот картонке и закреплено само устройство:

Обзор AgeStar SUBCA





Комплект поставки: сам девайс с двумя USB кабелями (на деле - кабель один, но вот он расходится на два USB 2.0 штекера), шнур питания для блока питания, сам блок питания, инструкция на русском языке и диск с драйверами.





Обзор AgeStar SUBCA

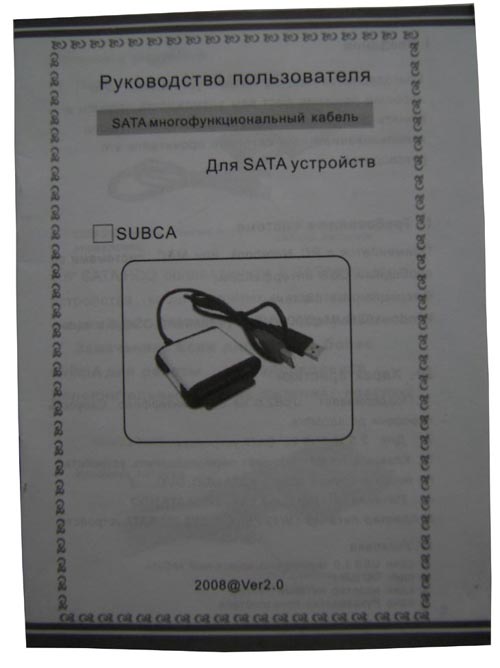

Инструкция не цветная, распечатана на самой дешёвой бумаге. Однако написана понятно, картинки есть Smile



Обзор AgeStar SUBCA







Мини-CD с драйверами. Отмечу, что он понадобится только лишь для пользователей Windows 98SE и Mac OS версией ниже 9.х.



Обзор AgeStar SUBCA

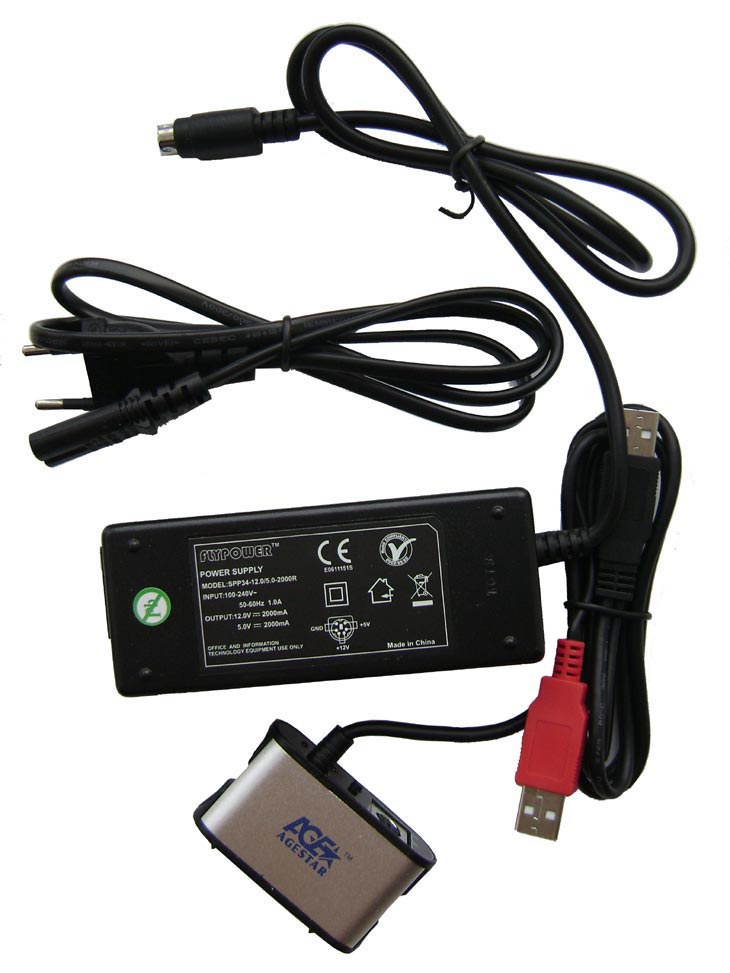

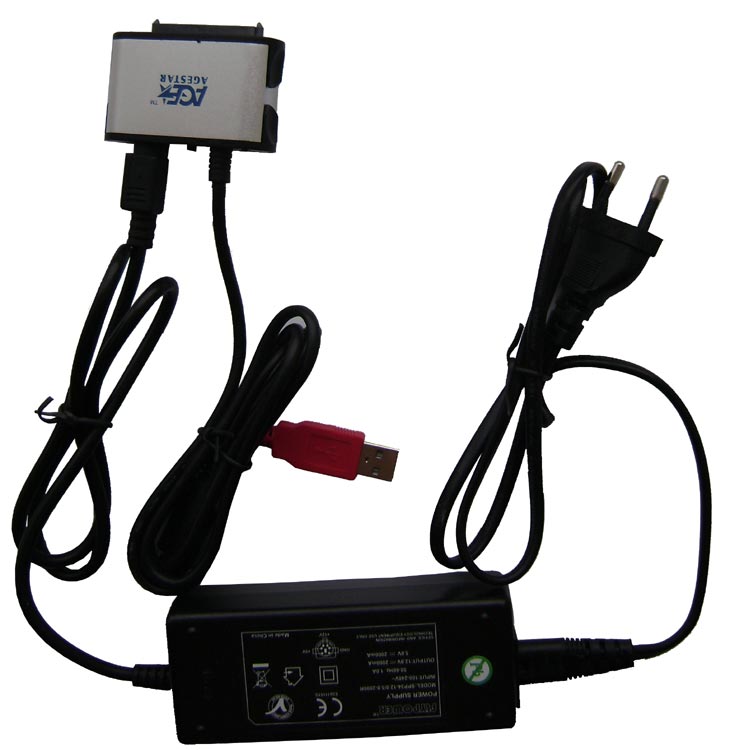

AgeStar SUBCA и все провода из комплекта:



Обзор AgeStar SUBCA

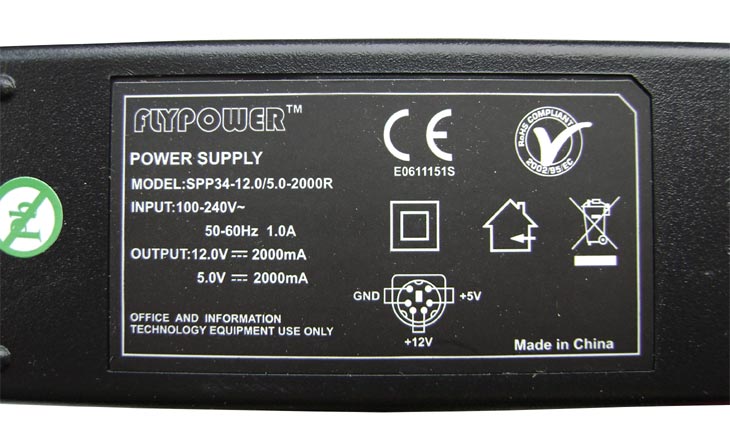

Фотография БП крупным планом:

Обзор AgeStar SUBCA

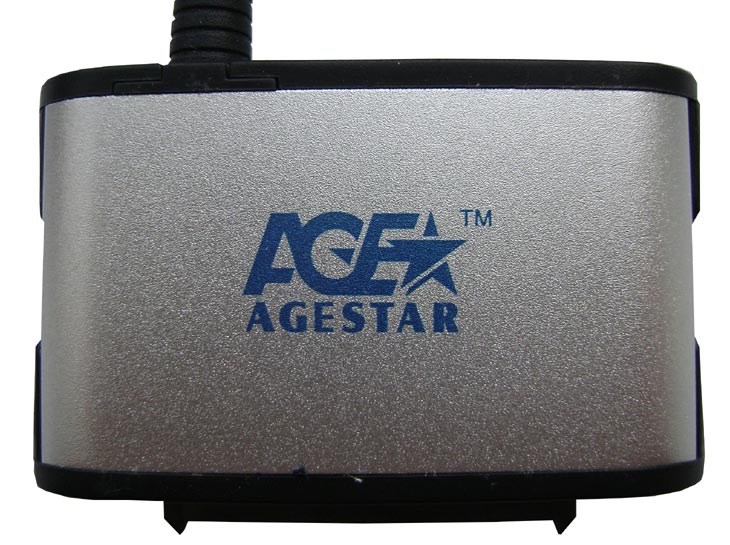

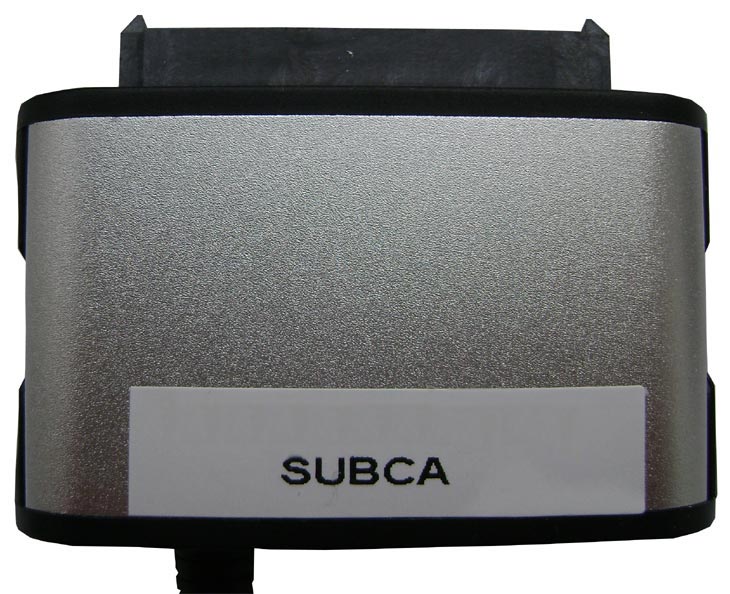

AgeStar SUBCA собран в алюминиевом корпусе с пластиковыми вкраплениями (стоит отметить, что существует две версии этого устройства - с корпусом серебристого цвета и полностью чёрным). Устройство основано на контроллере JMicron JM20338, выпущено в 2007 году, но я не нашёл ни одного русскоязычного обзора данного девайса. Читал, что SUBCA не может определять S.M.A.R.T. подключенного винчестера, но убедился в том, что это не так - всё работает как положено (в программе Hard Disk Sentinel я увидел все нужные показатели по подключенному винчестеру). Вот фото виновника торжества, вид спереди:



Обзор AgeStar SUBCA







Он же, вид сзади:



Обзор AgeStar SUBCA

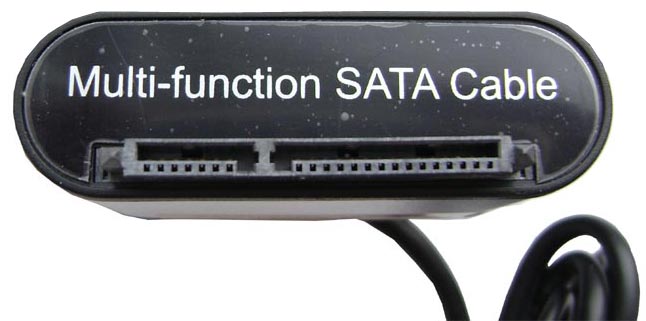

Коннекторы SATA (питание и канал передачи данных). Именно они вставляются в винчестер/SSD/иной агрегат:



Обзор AgeStar SUBCA

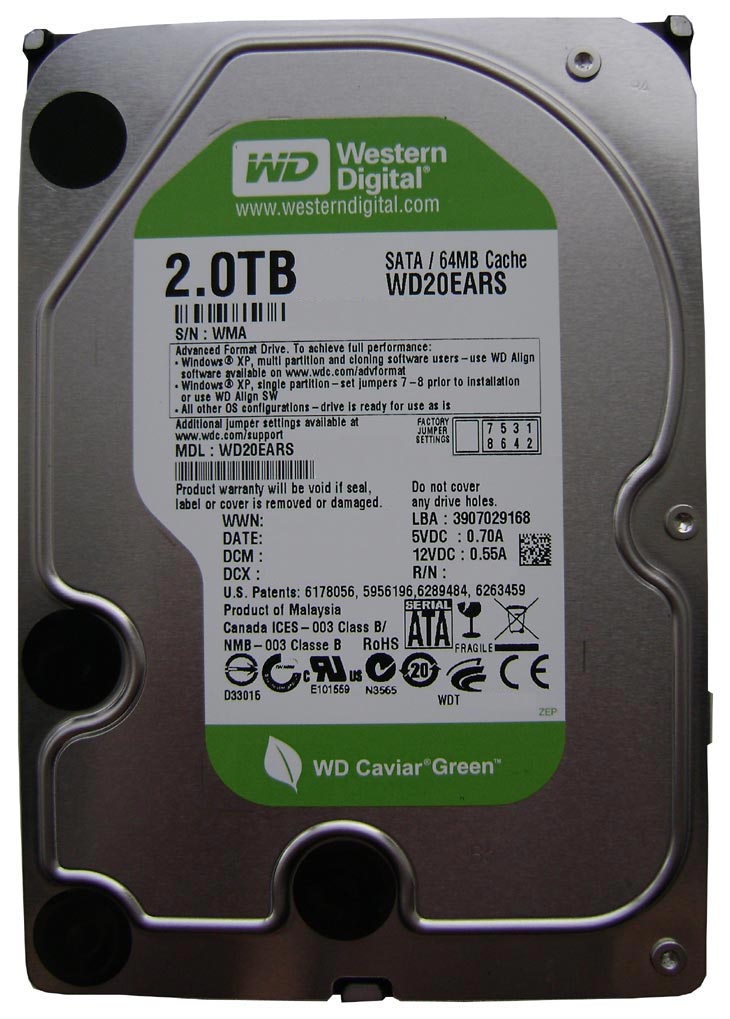

Тест я проводил на только что купленном винчестере Western Digital Caviar Green [WD20EARS], ёмкость которого 2ТБ:



Обзор AgeStar SUBCA

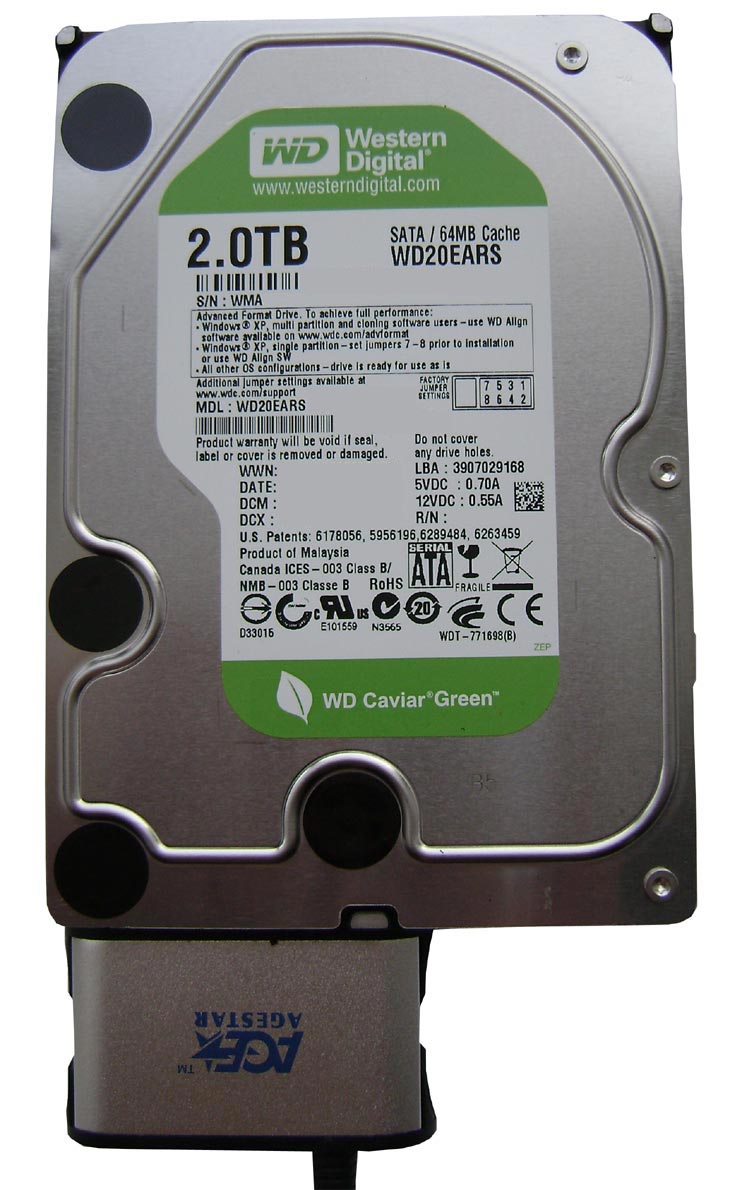

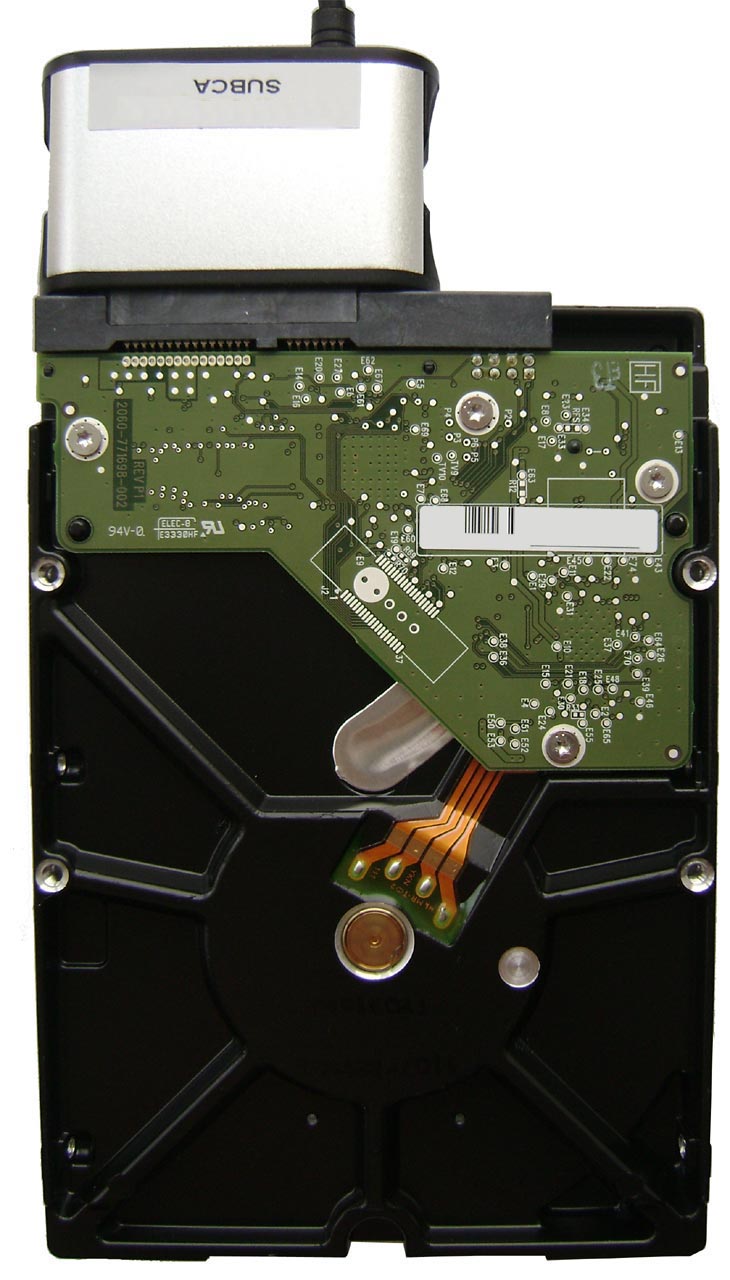

Закреплённое на жёстком диске устройство выглядит следующим образом:



Обзор AgeStar SUBCA







Прижим очень хороший, вероятность случайного отсоединения устройства от винчестера во время работы отсутствует.



Обзор AgeStar SUBCA

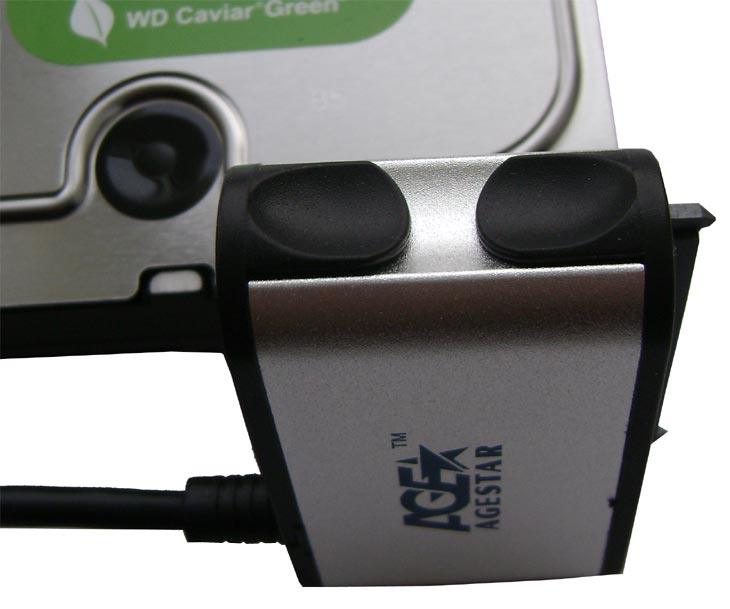

AgeStar SUBCA, вид сбоку. На боках устройства есть углубления для пальцев, я специально проверил - отсоединять устройство от винчестера, держа его за эти выемки, очень удобно.



Обзор AgeStar SUBCA

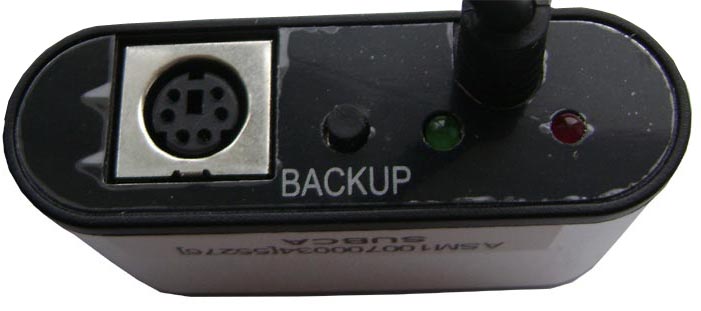

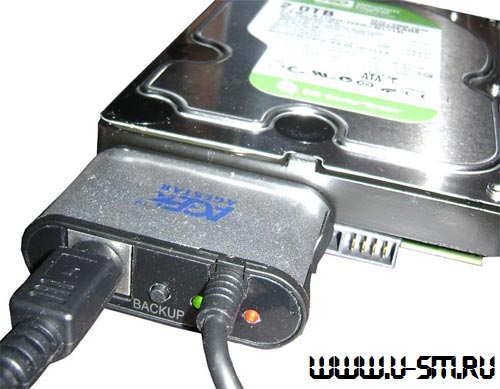

Тут мы видим коннектор питания (туда подсоединяется внешний адаптер из комплекта), кнопку BackUp (служащую для создания резервных копий посредством софта PCClone EX Lite, что есть на диске с драйверами) и лампочки - зелёную (показывает - подаётся ли питания на девайс) и красную (это индикатор работы жёсткого диска, когда что-либо на него пишется или с него же считывается, мы видим - лампочка мигает, как только диск переходит в состояние простоя - лампочка гаснет).



Обзор AgeStar SUBCA







Так выглядит AgeStar SUBCA с присоединённым к нему адаптером питания:



Обзор AgeStar SUBCA

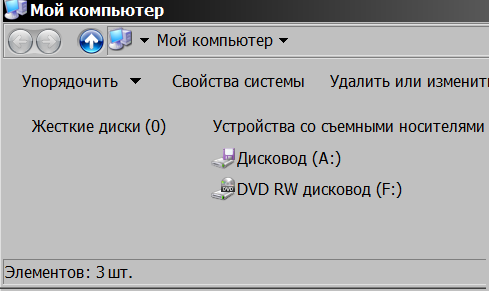

Вот грубый монтаж окна "Мой компьютер", показывающий что в данный момент никаких винчестеров не подключено:



Обзор AgeStar SUBCA





После, я присоединил винчестер к AgeStar SUBCA. Кстати, нужно соблюдать при подключении следующую последовательность действий:

  1. Подключить винчестер/иной накопитель к SUBCA (в который предварительно воткнут шнур от блока питания, тот что с "вилкой" на конце).
  2. Вставить USB кабель (или два сразу, если подключается 2.5" винчестер).
  3. Подключить "вилку" питания к розетке (или не подключать, если присоединён 2.5" винчестер).

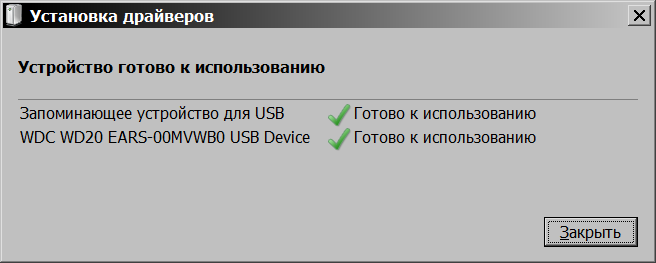

Если всё сделано правильно и у Вас система не старше Windows 2000, то устройство само инициализируется и накатит драйвер. Я тестировал девайс на ОС Windows 7 х64, установка прошла быстро и без проблем, в итоге система выдала мне следующую картинку (клик по трею во время/по окончанию установки устройства):



Обзор AgeStar SUBCA







Казалось бы всё сделано, но зайдя в "Мой Компьютер" я не обнаружил нового винчестера в системе, т.е. наблюдал ту же картину, что и ранее:



Обзор AgeStar SUBCA

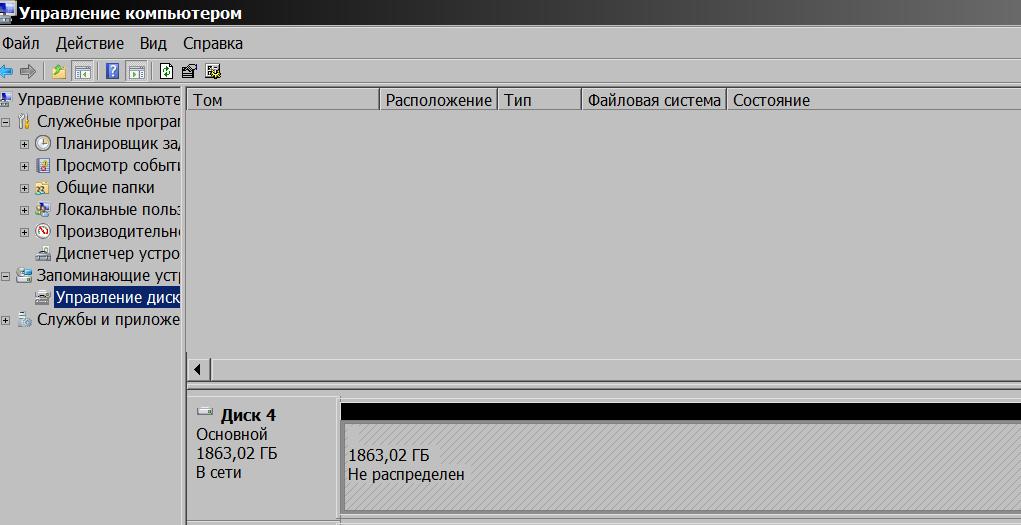

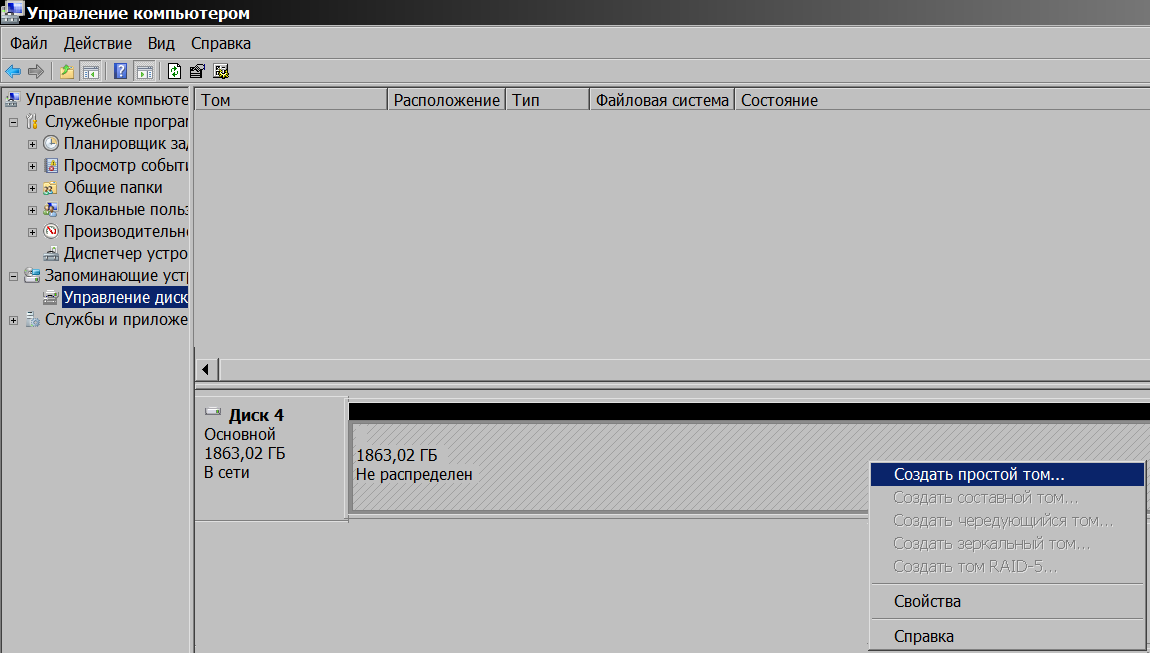

Потом сообразив, что винчестер новый и потому без файловой системы и прочего, я проделал следующие действия. Сначала вызвал меню "Управление компьютером", в него можно попасть, если щёлкнуть по значку "Мой Компьютер" на рабочем столе и нажать там "Управление". Появляется следующее меню, где мы заходим во вкладку "Управление дисками":





Как мы помним, система увидела диск и тут это подтверждается - о винчестере WD сказано, что он "Не распределён". Это не дело - надобно его "распределить"! Laughing

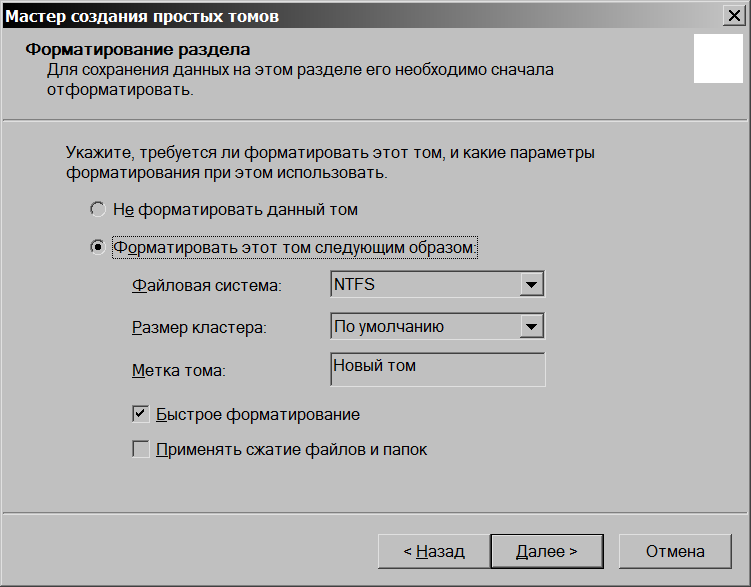

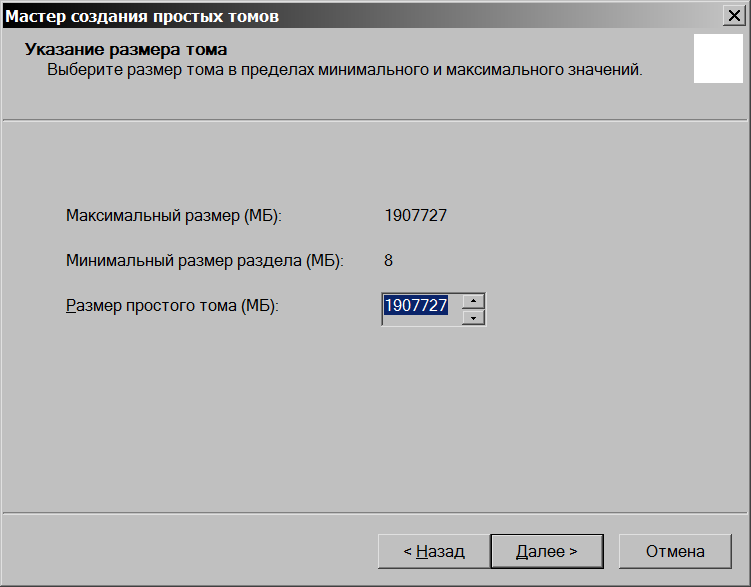

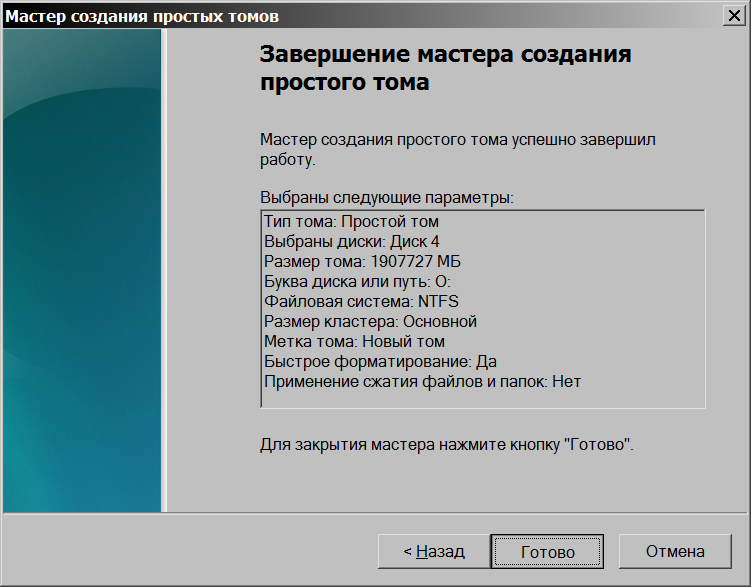

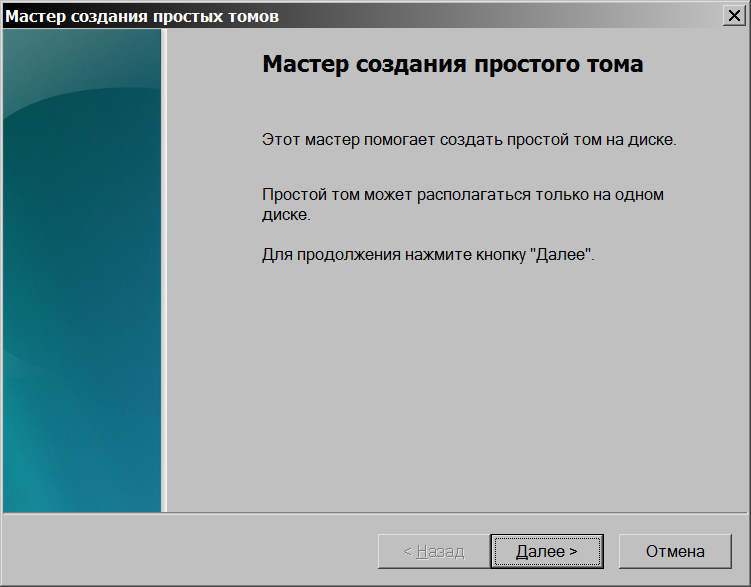

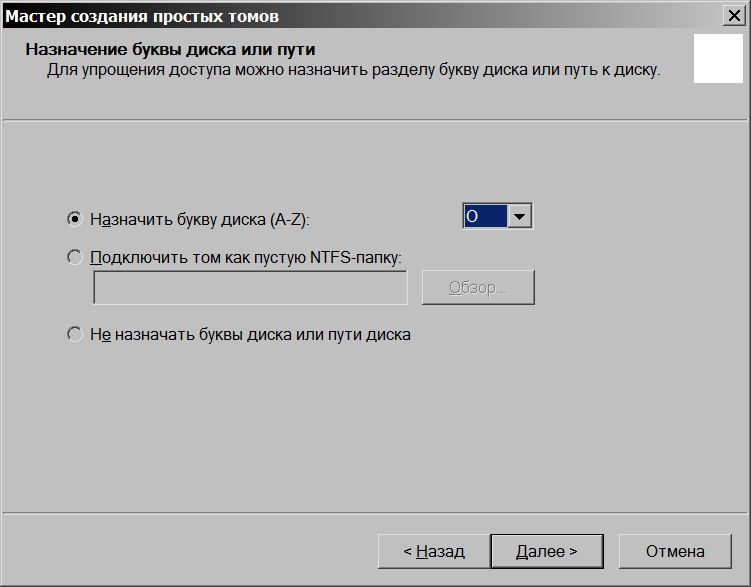

Для этого тыкаем по нему правой кнопкой мыши и делаем всё как на скриншотах ниже:





Обзор AgeStar SUBCA



Обзор AgeStar SUBCA



Обзор AgeStar SUBCA



Обзор AgeStar SUBCA



Обзор AgeStar SUBCA

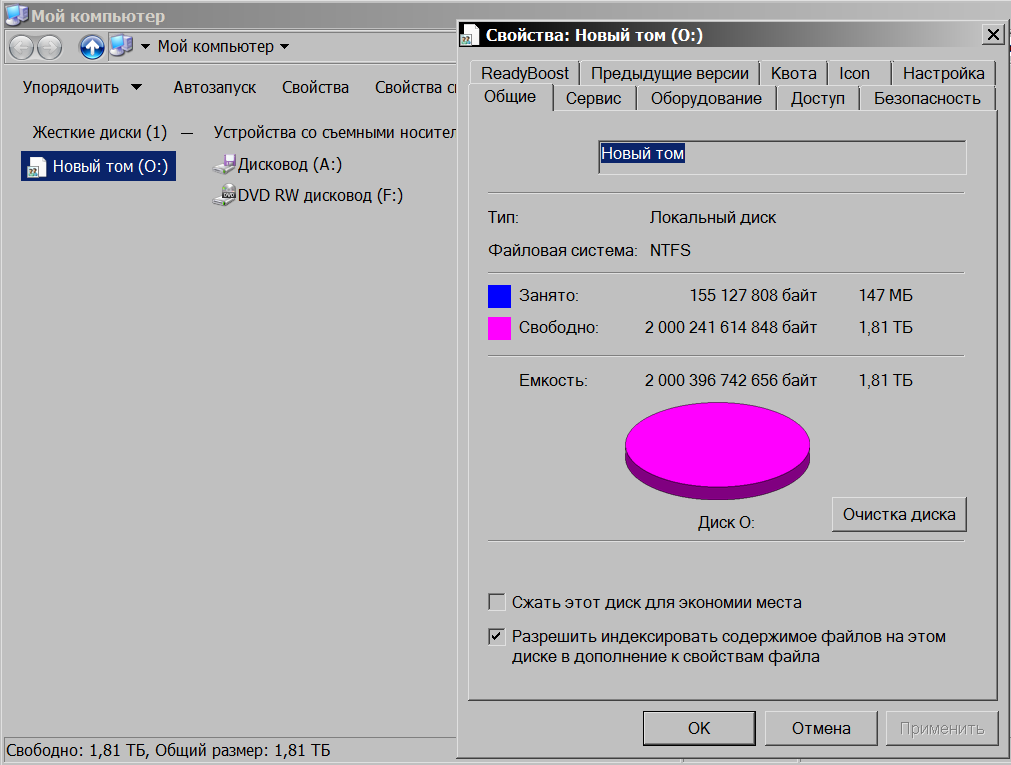

Если всё прошло успешно, в "Моём Компьютере" появляется только что созданный раздел:

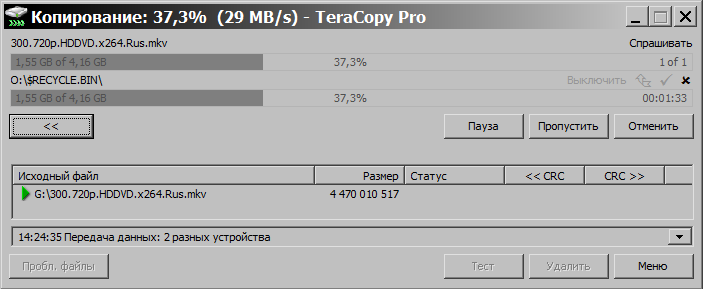

Теперь протестируем скорость записи на винчестер, для этого с другого жёсткого диска я взял файл с 720p BD-рипом фильма "300 спартанцев" и поставил его на копирование посредством TeraCopy (отличная программа, всем рекомендую!) на новый жёсткий диск, подключенный с помощью AgeStar SUBCA. Пиковая скорость была в районе 28-29 МБ/с (позже я повторил тестирование на другом винчестере, WD1600JS - результат по скорости был таким же, несмотря на различие в скоростях винчестеров):



Обзор AgeStar SUBCA

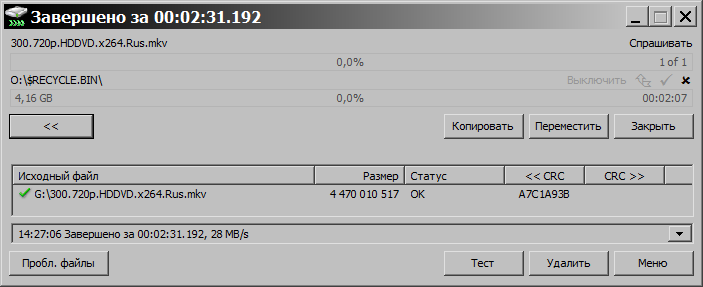

Вся операция по копированию фильма заняла 2 минуты 7 секунд, просадок скорости не было никаких:



Обзор AgeStar SUBCA



Устройству всё равно, сколько USB кабелей подключено к ПК - один или же два. Скорость передачи данных от этого не зависит, так что ради экономии места и свободных USB портов, рекомендую ограничиться подключением лишь по одному шнуру, а второй кабель не трогать (всё написанное относится ко всем устройствам, кроме 2.5" накопителей, которым второй кабель нужен для питания).

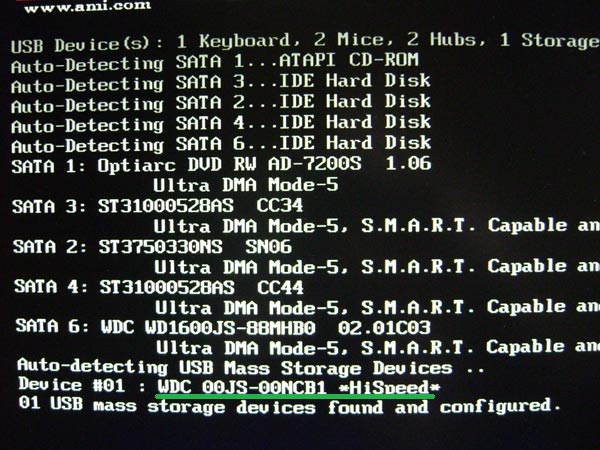

Также отмечу, что девайс определяется при загрузке компа, также как флешка:



Обзор AgeStar SUBCA



При загрузке Windows буква/буквы (если жёсткий диск побит на логические разделы), присвоенные винчестеру, остаются - по крайней мере у меня было именно так.







Отключение винчестера от ПК осуществляется в такой последовательности:

  1. Останавливаем все процессы записи или чтения с диска
  2. Отключаем винчестер в Windows через "Безопасное удаление устройств" (значок в трее) или же с помощью программы USB Safely Remove
  3. Отсоединяем питание
  4. Отключаем USB кабель
  5. Отсоединяем, в случае необходимости, SUBCA от винчестера









Выводы



Мне устройство очень понравилось, в его работе не было выявлено никаких проблем (и надеюсь, что не будет выявлено). Девайс оправдал все ожидания и будет трудиться на пару с подключенным к нему винчестером из этого обзора, в режиме 24/7. Именно такой работы я ожидал от SUBCA.

Стоит отметить, что винчестеру, установленному в ПК, нужен будет постоянный обдув, поэтому рекомендую всем побеспокоиться об этом заранее. Я думаю, что свой поставлю в корзину к другим таким же винчам, если не влезет - то просто положу его на тихоходную 120-ку или же прикреплю как-то иначе (пока не решил как будет лучше). Без обдува винчестер, просто лежащий на столе (так я проводил тесты) нагрелся до 41 градуса, что очень много для такого низкоскоростного устройства.
