Давненько я не публиковал материалов о видеокартах высокого уровня, думаю, что сейчас самое время это сделать, тем более что на techPowerUP разместили интересный обзор/тест ТОПовой карты на базе Radeon HD 7970 от HIS.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:
| GeForce GTX 670 | Radeon HD 7970 | GeForce GTX 680 | HD 7970 GHz Ed. | MSI HD 7970 Lightning | Gigabyte HD 7970 SuperOC | Sapphire HD 7970 Toxic | ASUS HD 7970 Matrix | HIS Radeon HD 7970 X Turbo | GeForce GTX 690 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 1344 | 2048 | 1536 | 2048 | 2048 | 2048 | 2048 | 2048 | 2048 | 2x 1536 |
| ROPы | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 2x 32 |
| Графическое ядро | GK104 | Tahiti | GK104 | Tahiti | Tahiti | Tahiti | Tahiti | Tahiti | Tahiti | 2x GK104 |
| Количество транзисторов | 3500M | 4310M | 3500M | 4310M | 4310M | 4310M | 4310M | 4310M | 4310M | 2x 3500M |
| Объём буфера | 2048МБ | 3072МБ | 2048МБ | 3072МБ | 3072МБ | 3072МБ | 3072МБ | 3072МБ | 3072МБ | 2x 2048МБ |
| Разрядность шины | 256-бит | 384-бит | 256-бит | 384-бит | 384-бит | 384-бит | 384-бит | 384-бит | 384-бит | 2x 256-бит |
| Частота ядра | 915 МГц+ | 925 МГц | 1006 МГц+ | 1050 МГц | 1070 МГц | 1080 МГц | 1100 МГц | 1100 МГц | 1180 МГц | 915 МГц+ |
| Частота памяти | 1502 МГц | 1375 МГц | 1502 МГц | 1500 МГц | 1400 МГц | 1375 МГц | 1500 МГц | 1650 МГц | 1500 МГц | 1502 МГц |
| Стоимость | $380 | $390 | $480 | $400 | $500 | $500 | $600 | $500 | $600 | $1000 |
Как можно увидеть в табличке, карта от HIS обладает самым впечатляющим заводским разгоном ядра из всех HD 7970. Однако стоимость решения чрезвычайно высока - карта в половину дороже референсной HD 7970 Ghz Edition. На эти 200 долларов можно... да сами подумайте, сколько всего можно накупить.

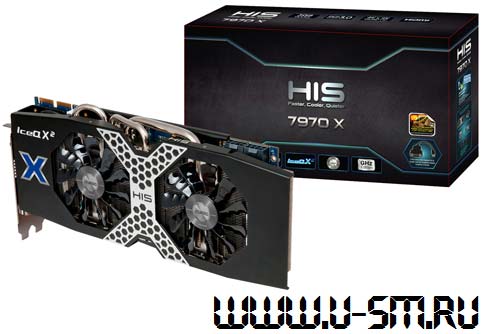

Давайте посмотрим на коробку видеокарты HIS:
Очередная вертикально ориентированная коробка. Изделие основано на HD 7970 Ghz Edition, да ещё и разогнано, по крайней мере можно сделать такой вывод, посмотрев на фронтальную часть упаковки. На задней стороне упаковки показаны особенности видеокарты, мы о них узнаем несколько позже...наверное.
Вот как выглядит комплект поставки видеокарты:
Комплект поставки изделия:
- сама видеокарта
- диск с драйверами и документация
- переходник с DVI на D-Sub/VGA
- мостик Crossfire
- активный переходник SL mini-DP на DVI
- аксессуар Weight Lifter
Вполне приличный, но не супер-крутой комплект поставки у видеокарты HIS Radeon HD 7970 X Turbo.
Давайте поглядим на графический адаптер HIS Radeon HD 7970 X Turbo вблизи:
Ничего особенно интересного визуально данная видеокарта не представляет. Задняя сторона изделия не защищена бекплейтом, что странно для продукта столь высокого уровня.
Видеокарта HIS Radeon HD 7970 X Turbo занимает два слота в системном блоке.
Видеовыходы у HIS Radeon HD 7970 X Turbo имеются следующие: DVI, HDMI, четыре mini-DP. Синяя кнопка включает режим Dual Link у DVI, но выключает один из DP.
Имеется два коннектора CrossFire, а значит можно объединить в тандем до четырёх Radeon HD 7970.
На фото изображена печатная плата HIS Radeon HD 7970 X Turbo, вид спереди и сзади.
Вот какой кулер используется на творении HIS:
В радиаторе пять теплотрубок, основание радиатора медное.
На фото выше показаны чёрные металлические пластины, что охлаждают чипы памяти и VRM. На нижнем из двух фото демонстрируется, что чип памяти не полностью покрыт радиатором, далее в материале мы выясним, отражается ли это негативным образом на разгоне памяти.
Питание продукта HIS осуществляется через два 8-ниновых коннектора БП:
Функционал переключателя ниже нам уже объясняли, а тут заодно поясняется, что этот переключатель не имеет отношения к выбору BIOS.
Ниже показаны точки замеров напряжений. Если кулер с карты не снимать, практически не видны пояснительные надписи, т.е. неясно что какой вольтаж показывает.
На фото ниже показан регулятор напряжения видеокарты CHiL CHL 8228. Типичное решение, применяемое на многих HD 7970, в том числе и референсном варианте карты.
А вот фото чипа памяти:
В данном продукте используется память H5GQ2H24AFR-R0C от Hynix, работать она может на 6000МГц (эффективных).
Перед нами графическое ядро Tahiti, сделанное по нормам 28нм. тех.процесса на мощностях TSMC. Количество транзисторов - 4.31 миллиарда.
