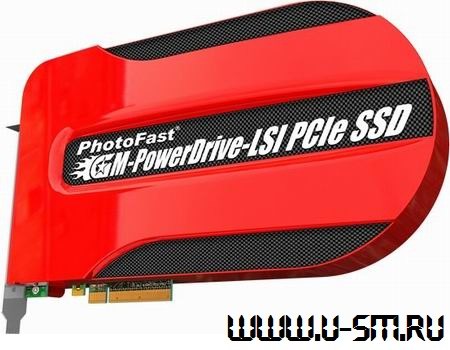

Мини-обзор твердотельного накопителя PhotoFast PowerDrive-LSI PCIe

E-mail Печать

Помните я писал про невероятно быстрый (если верить заявленным характеристикам) PCIe твердотельный накопитель от PhotoFast? Так вот, сегодня, нежданно-негаданно, появились результаты тестов этого устройства (и фотографии его вскрытия) с одного японского сайта.

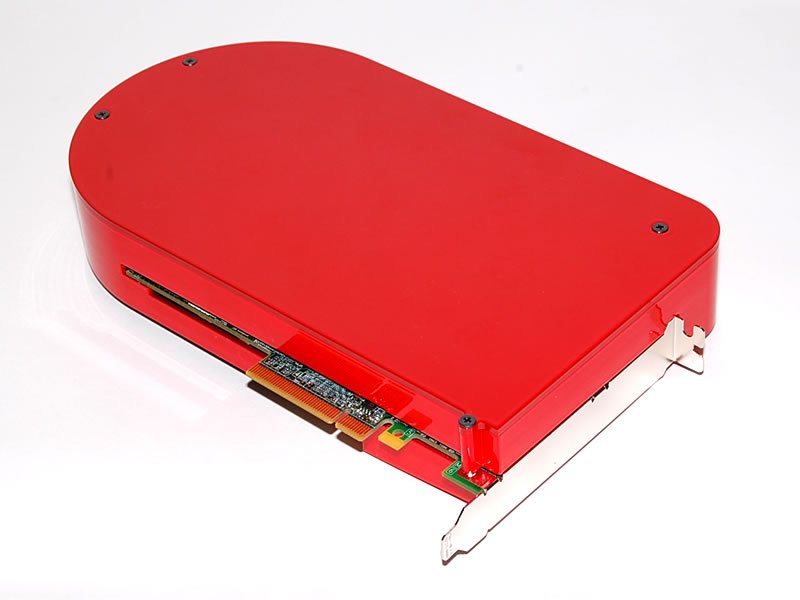

Начнём с внешнего и внутреннего осмотра девайса.

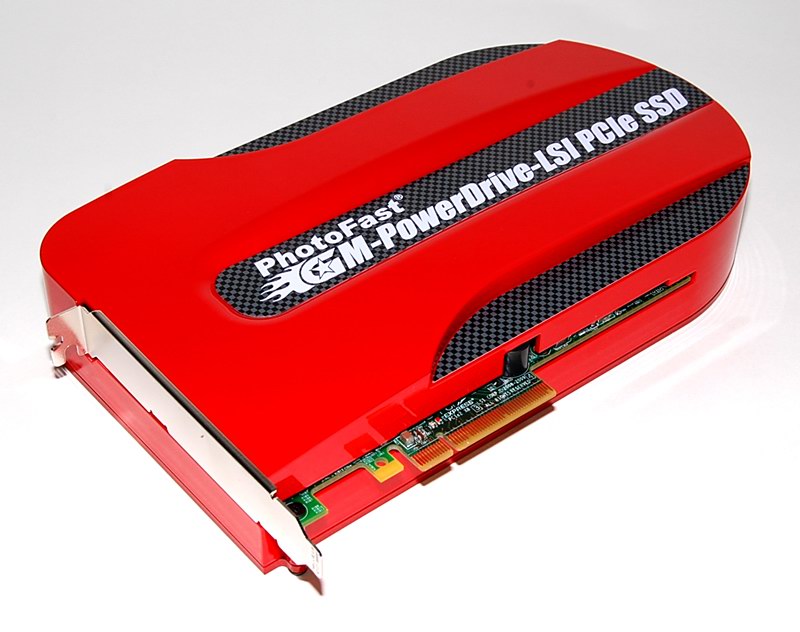

SSD довольно-таки тяжёлый - 1100 грамм. В корпусе ПК занимает 2 PCI слота.

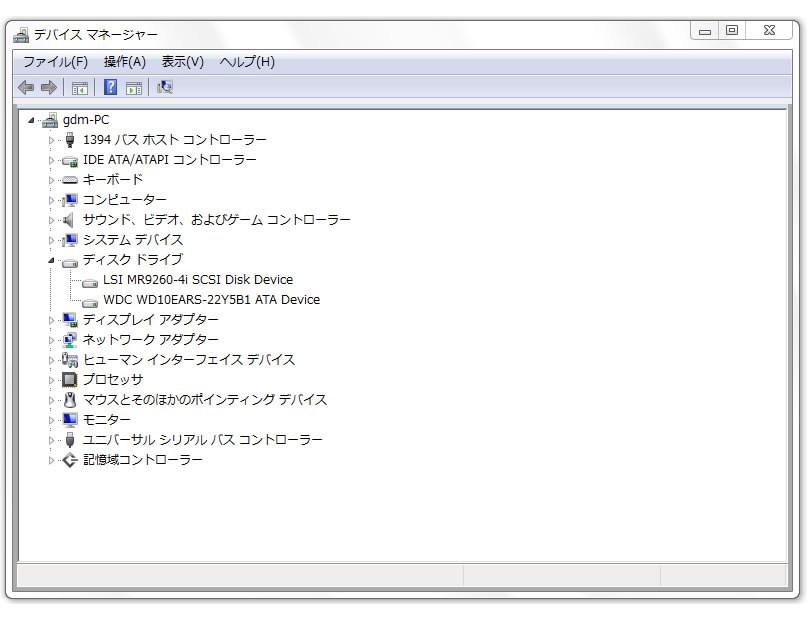

На фото выше видно, как устройство обозначается в диспетчере задач Windows. Несмотря на иероглифы, всё вполне понятно.

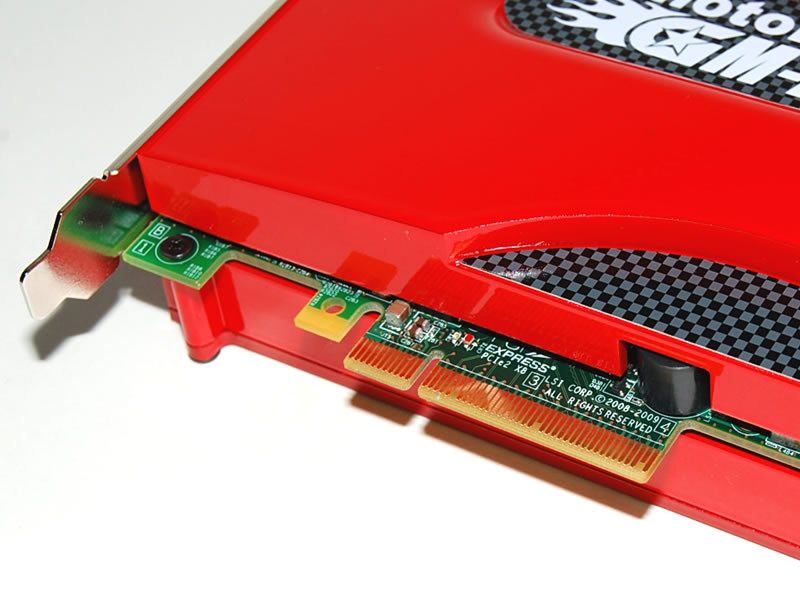

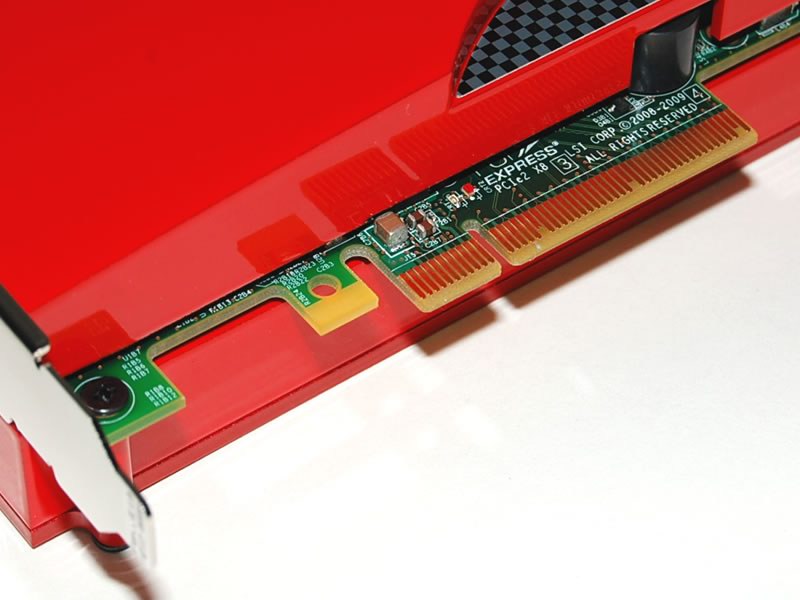

Подключение девайса осуществляется через PCIe x8 слот.

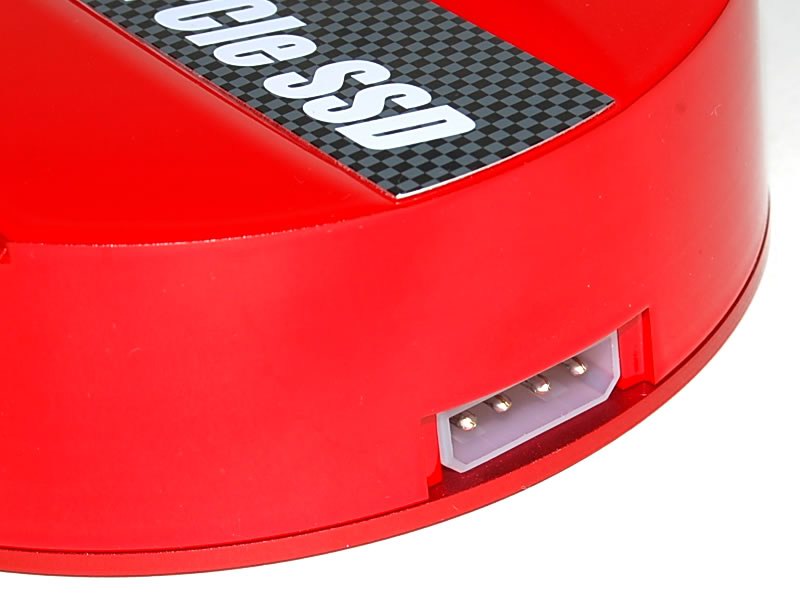

Питается накопитель через разъём молекс.





Вид сзади. Ничего примечательного.





Тут японцы не удержались и раскрутили корпус устройства, дабы поглядеть, что внутри у этой красной громадины.

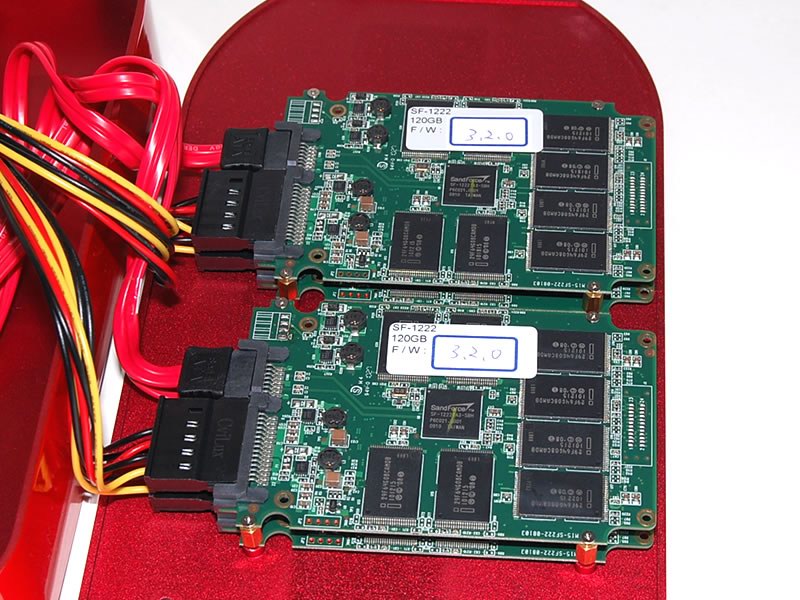

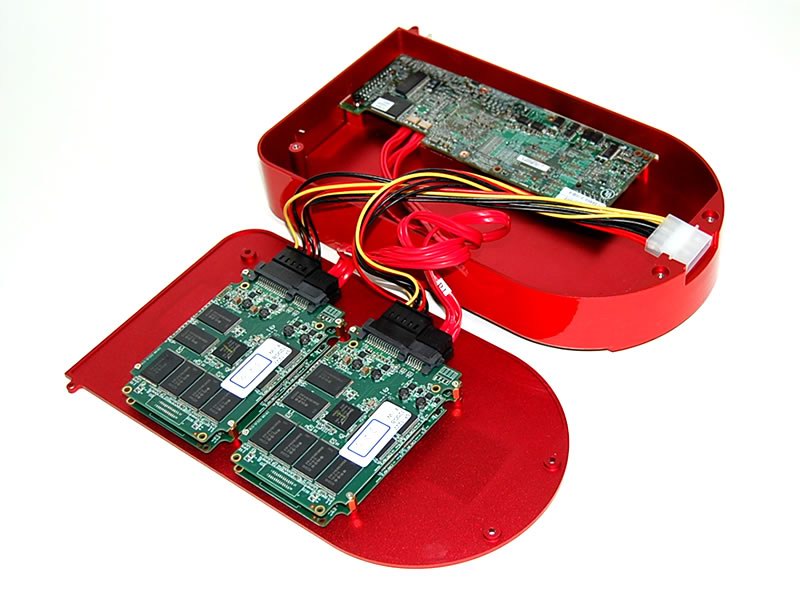

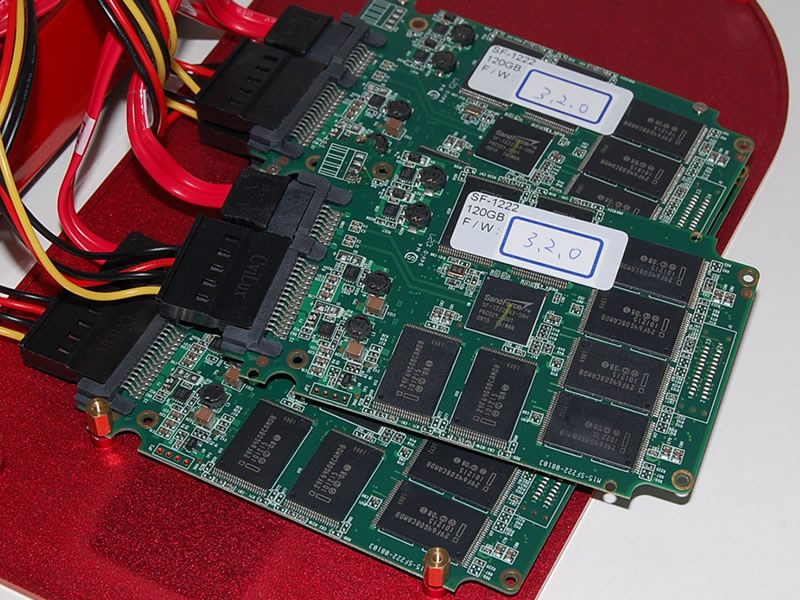

Внутри обнаружилась четыре SSD, с подключенными к ним SATA кабелем и "питаловом".

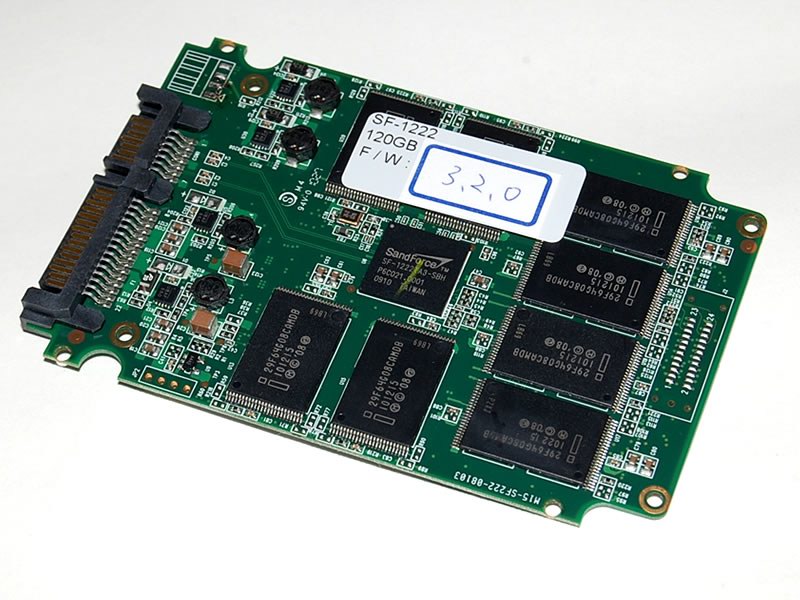

Наш старый знакомый - накопитель на контроллере SandForce SF-1222 (ёмкость - 120ГБ). Написана даже версия прошивки - 3.2.0

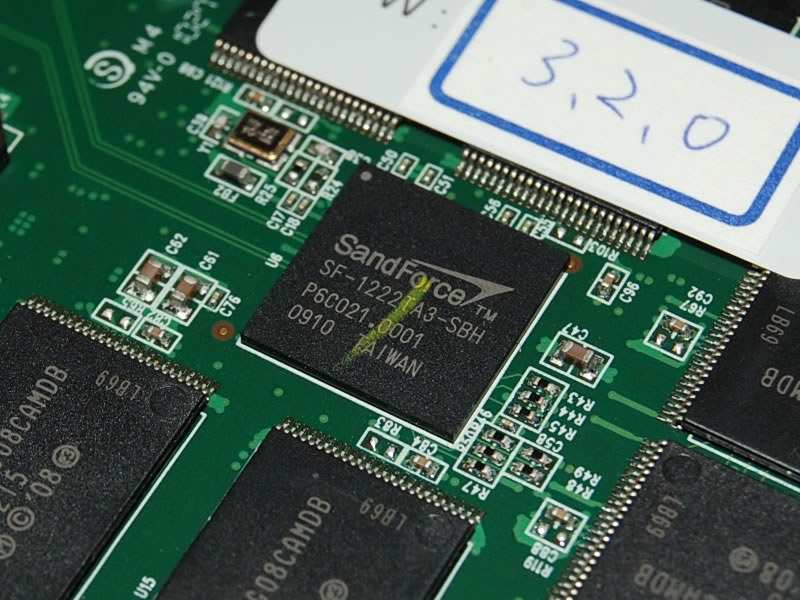

Контроллер крупным планом.

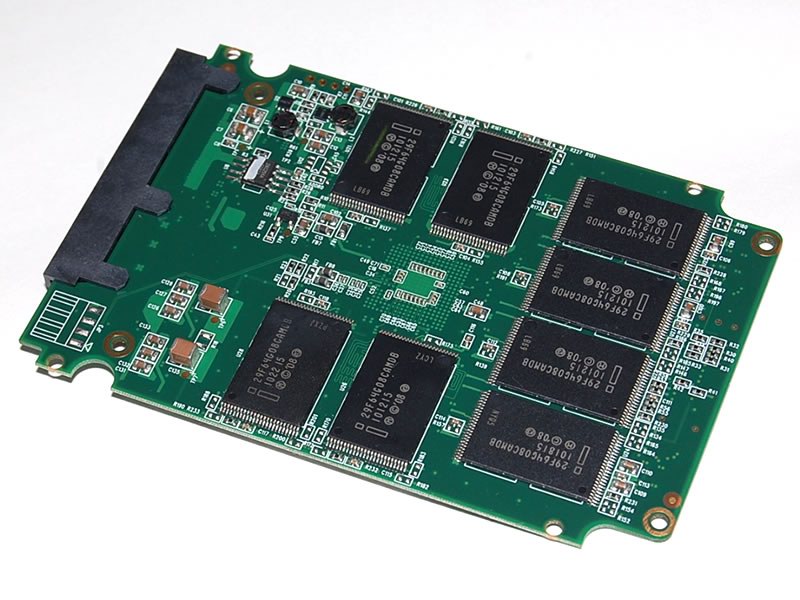

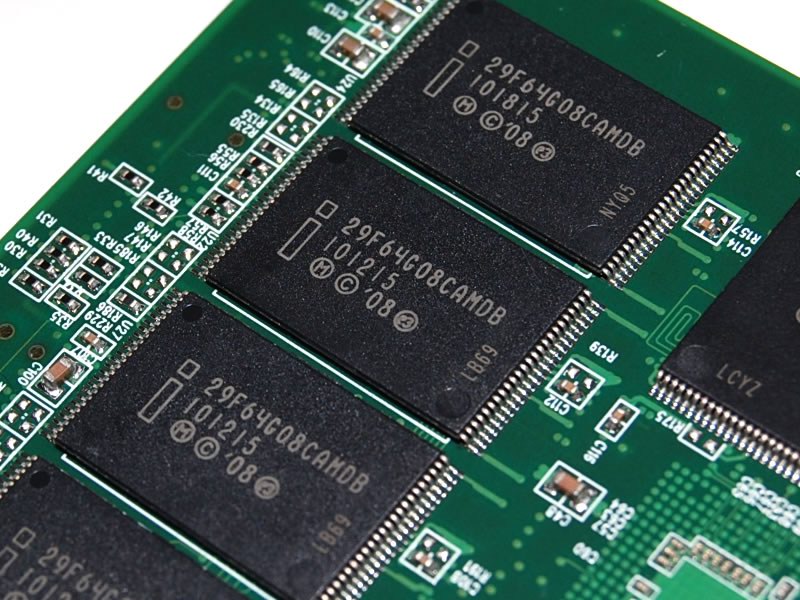

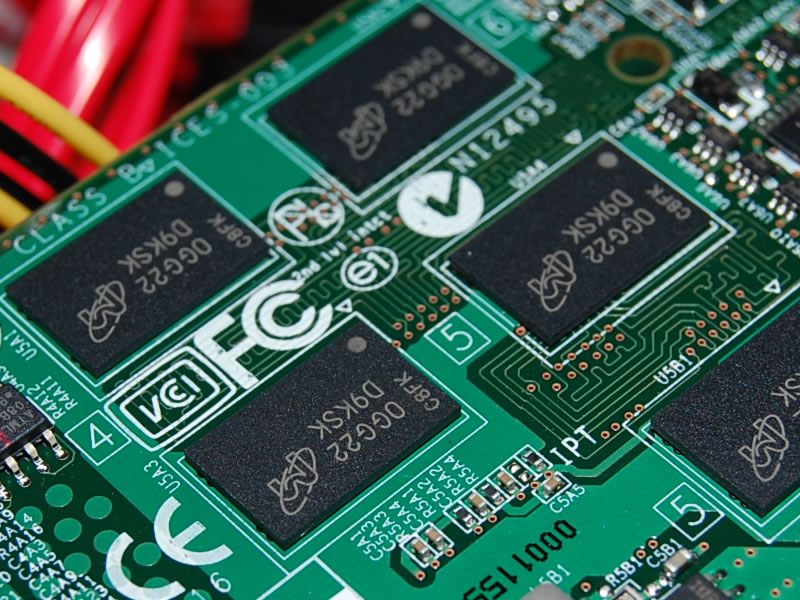

В устройстве используется MLC NAND флеш память производства Intel (29F64G08CAMDB).





А вот часть устройства, благодаря которой все четыре накопителя на базе SF-1222 общаются между собой (ну и с ПК, конечно) - RAID контроллер.

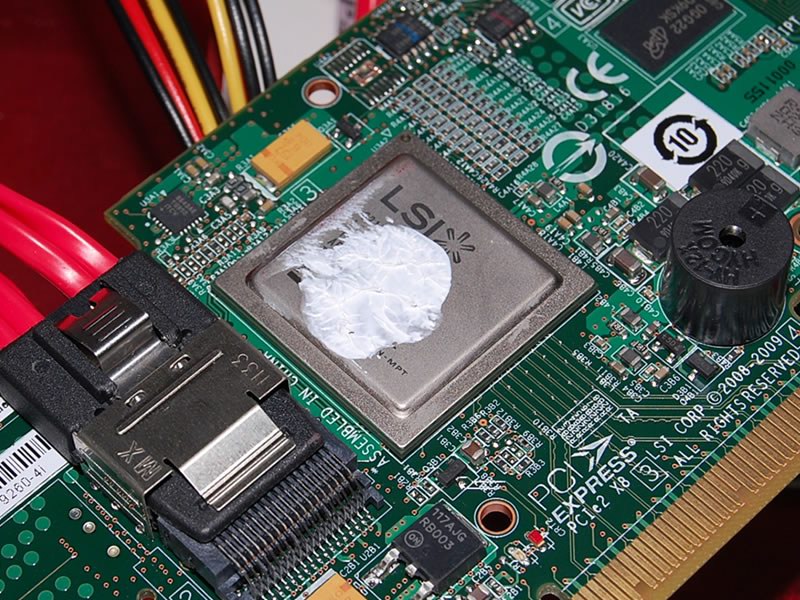

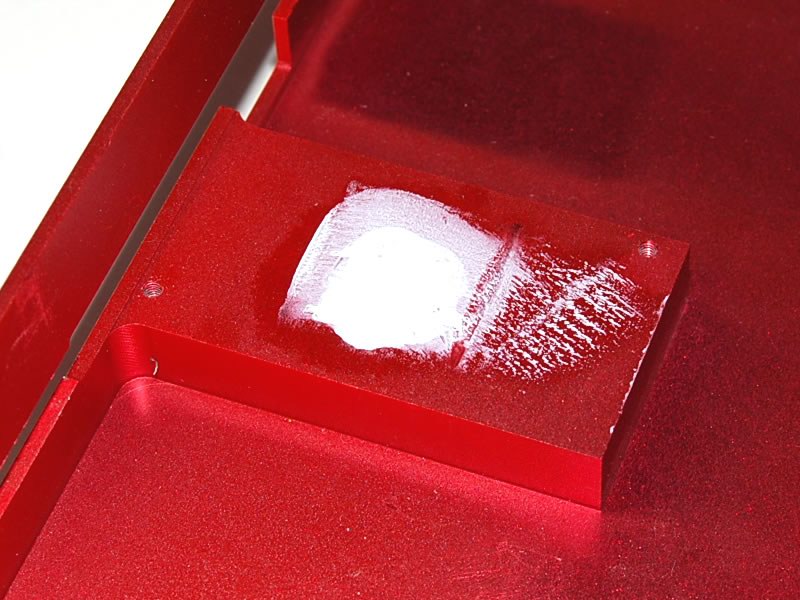

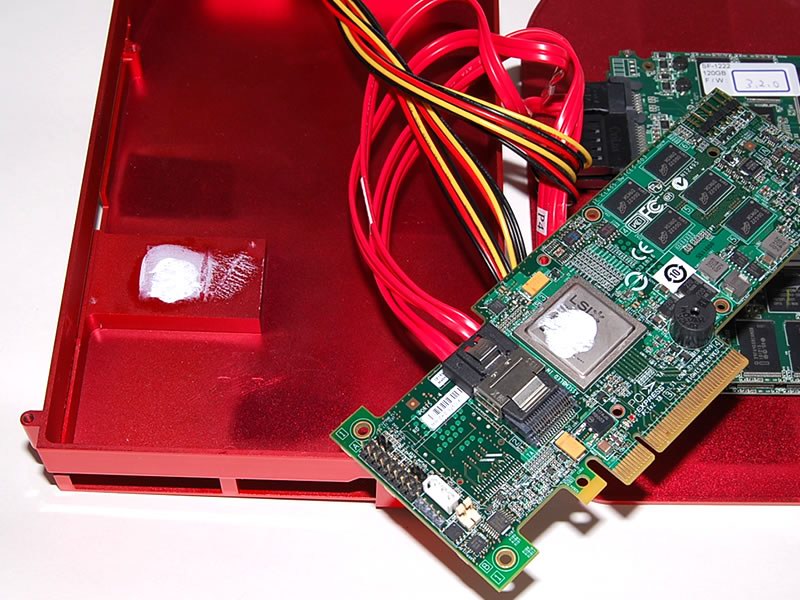

Корпус твердотельного накопителя сделан из алюминия и служит радиатором для RAID-контроллера, на фотографии выше виден отпечаток термопасты, именно таким образом вышеупомянутая часть этого SSD прилегала к красному корпусу-радиатору. На фото ниже видел и сам RAID с таким же отпечатком.

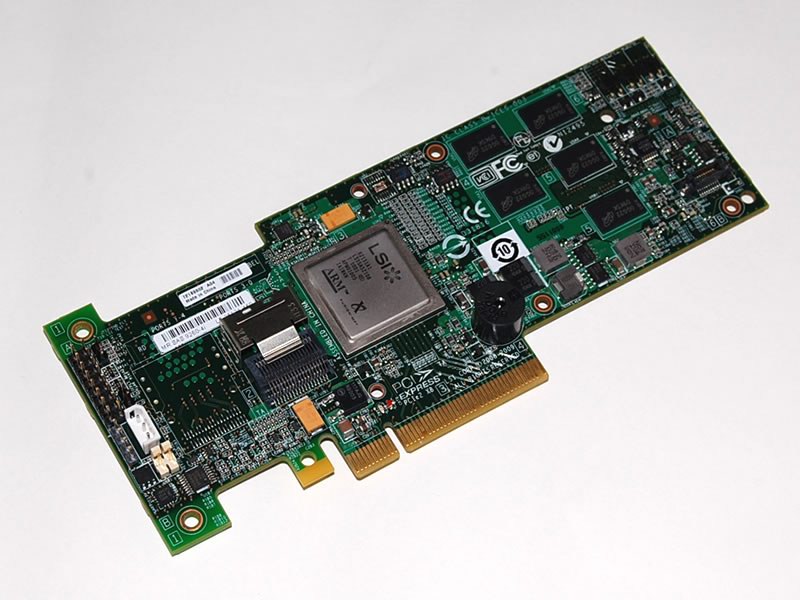

Очищенная от всякой дряни, перед нами предстаёт плата RAID-контроллера - MAGARAID SAS 9260-4i.

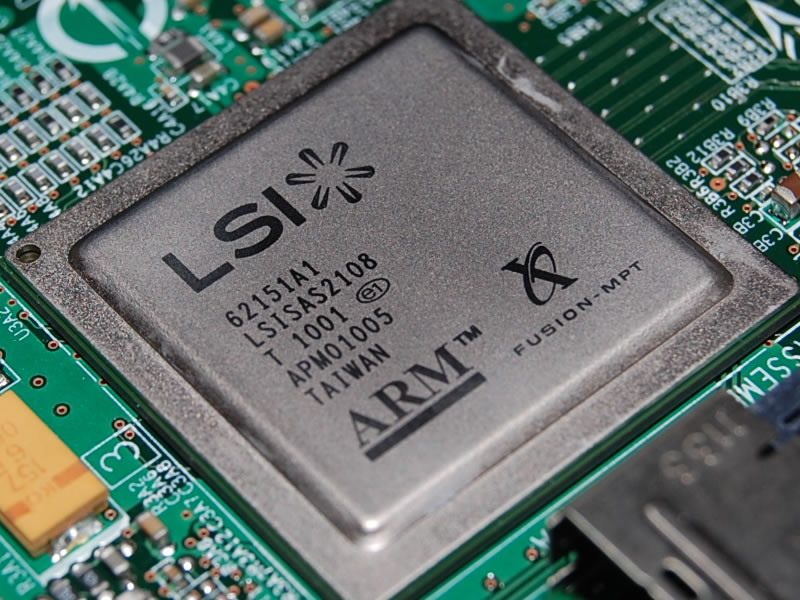

На фото выше - чип "LSI SAS2108", являющийся основой РЭЙД-контроллера.





Объём набортной DDR2 памяти - 512МБ. Рабочая частота - 800МГц.

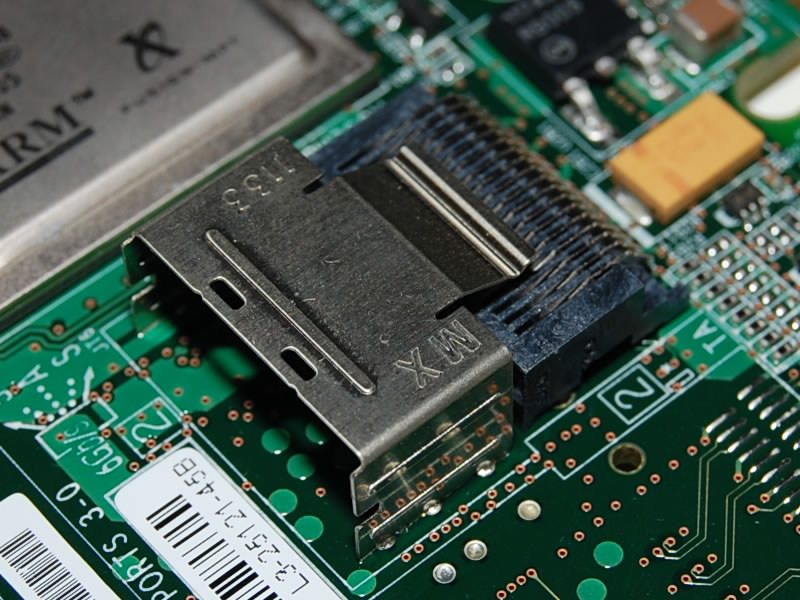

Mini-SAS слот.

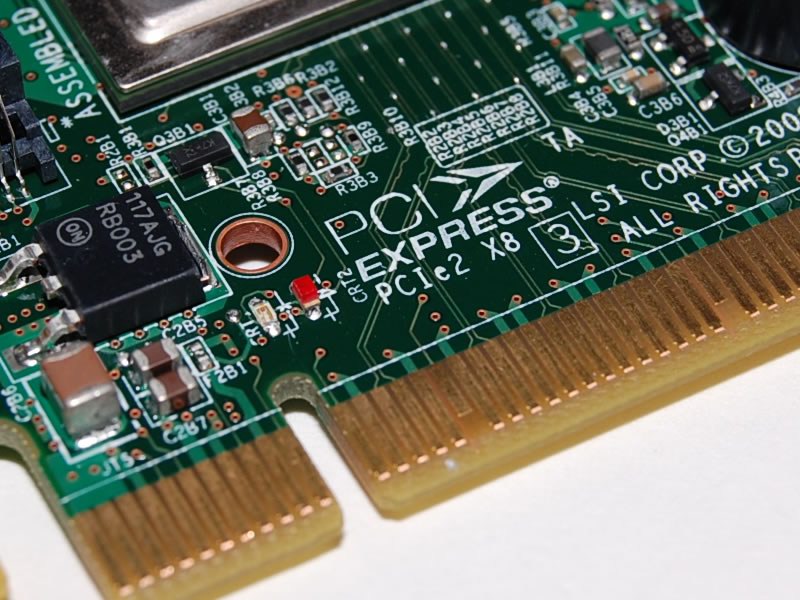

PCIe x8.

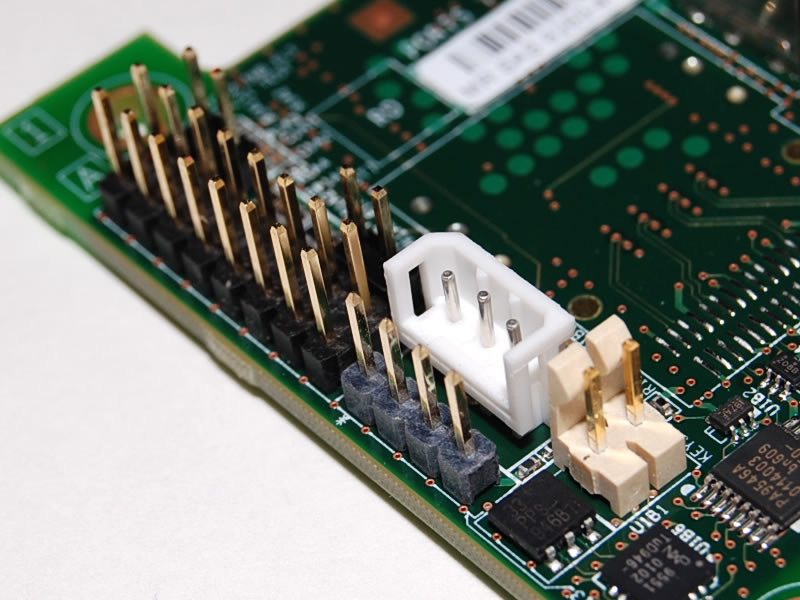

Предназначение штырьков на фотографии выше, я как-то... не уловил Smile Вроде как они отвечают за LED иллюминацию (в обычном режиме работы RAID-контроллера вне корпуса такого необычного SSD), но в данном устройстве не используются.

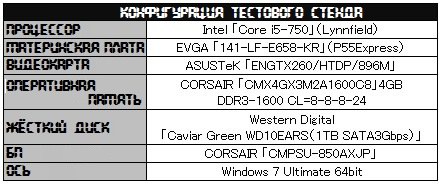

Перейдём к тестированию накопителя, интересно как он себя покажет, ведь заявленные 1500МБ/с на чтение и запись звучат совсем уж нереально. Но сначала посмотрите на железо, послужившее тестовым стендом.

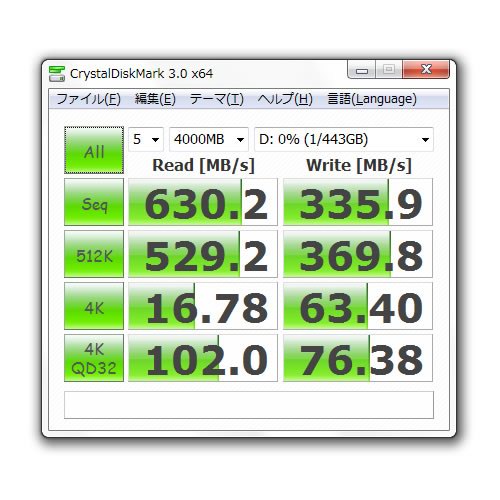

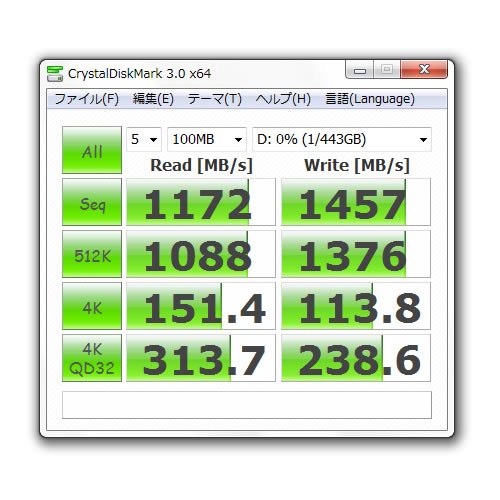

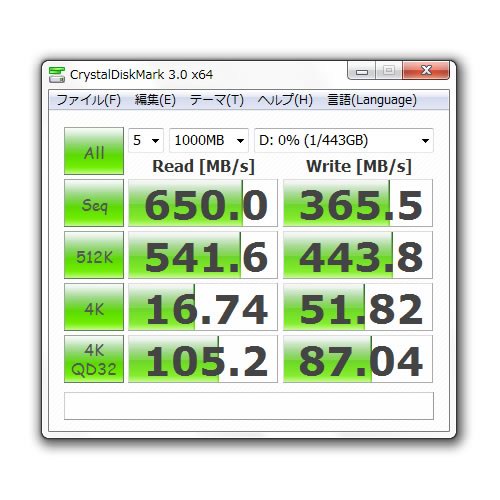

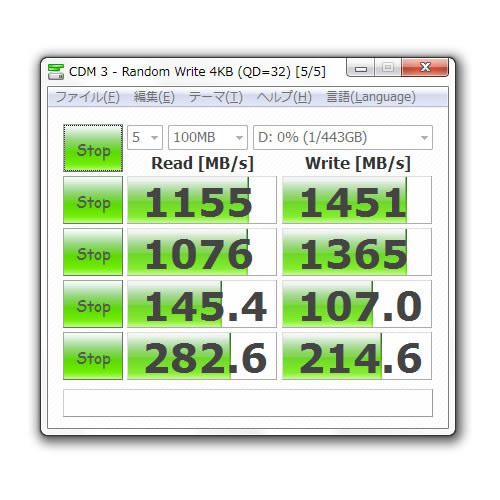

Сначала в бой идёт CrystalMark 3.0, 64-х разрядная версия. Тестирование проходит не на системном разделе (SSD подключен как Primary Slave), замеры происходят с разным количеством данных, вот результаты:

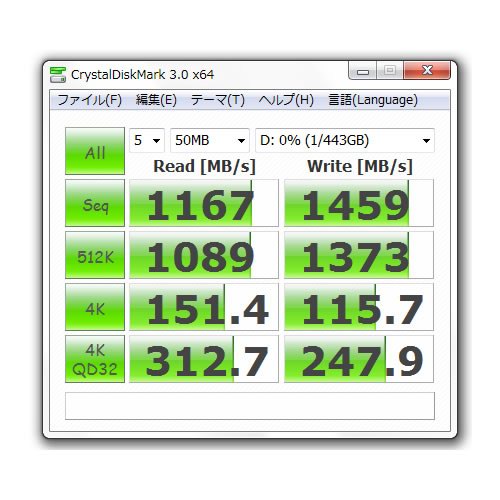

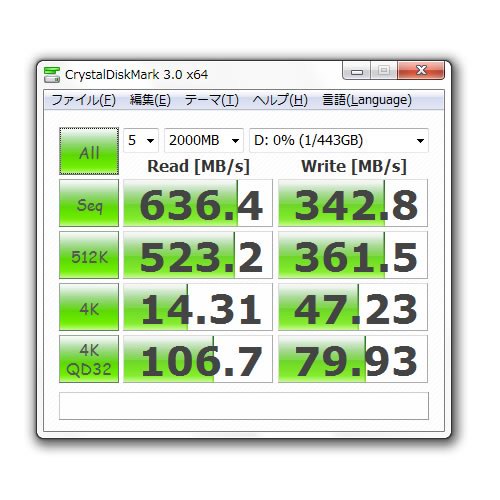

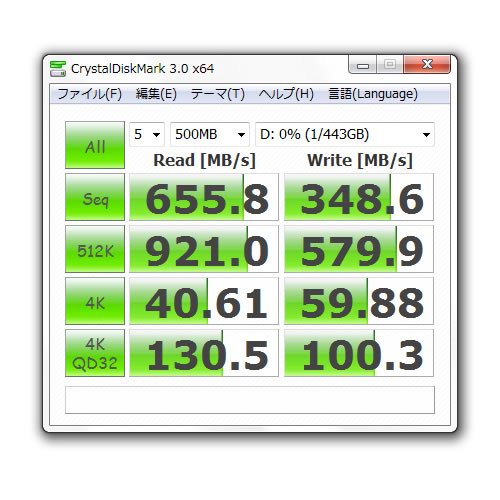

(сначала с настройками по умолчанию)

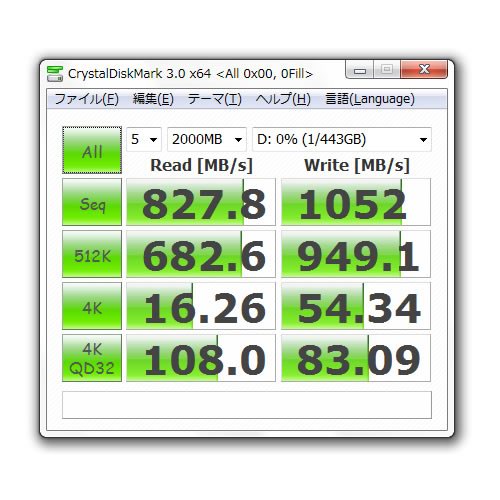

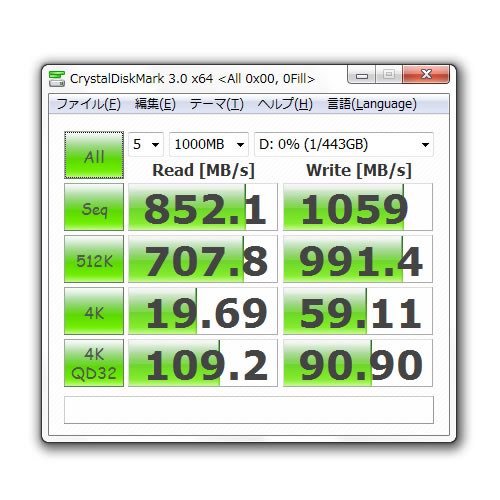

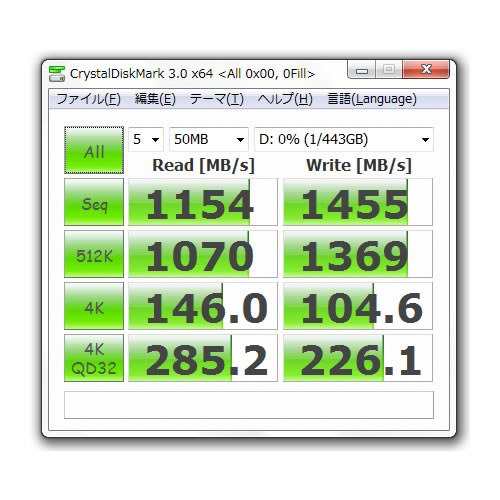

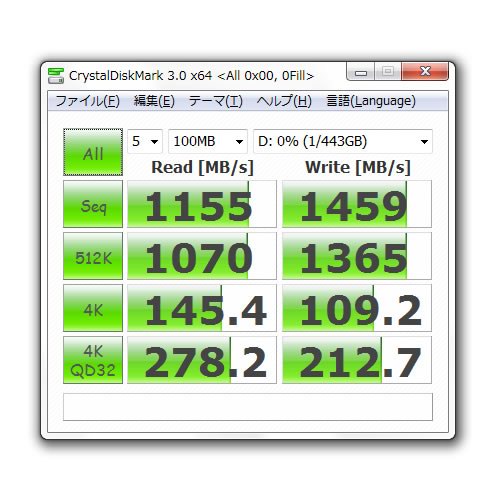

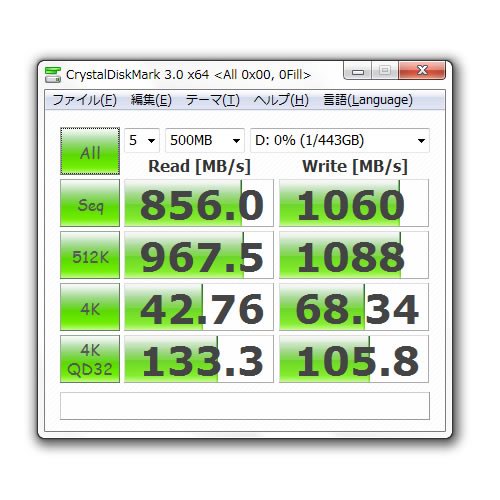

(теперь All 0x00)

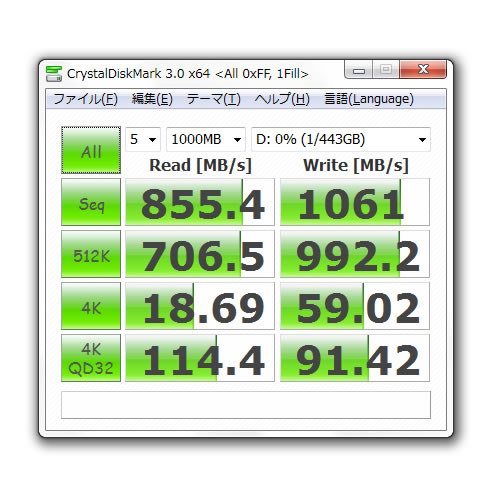

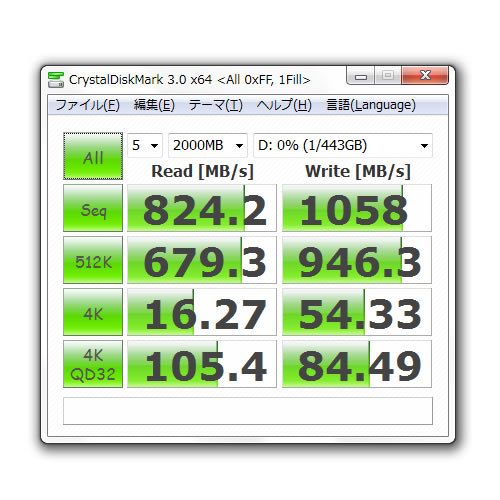

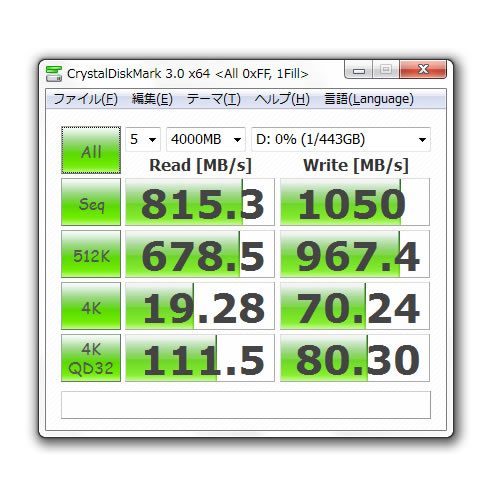

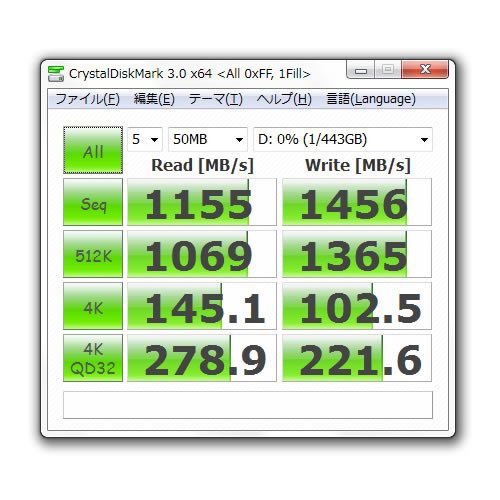

(теперь All 0xFF)



HD Tune Pro 4.01

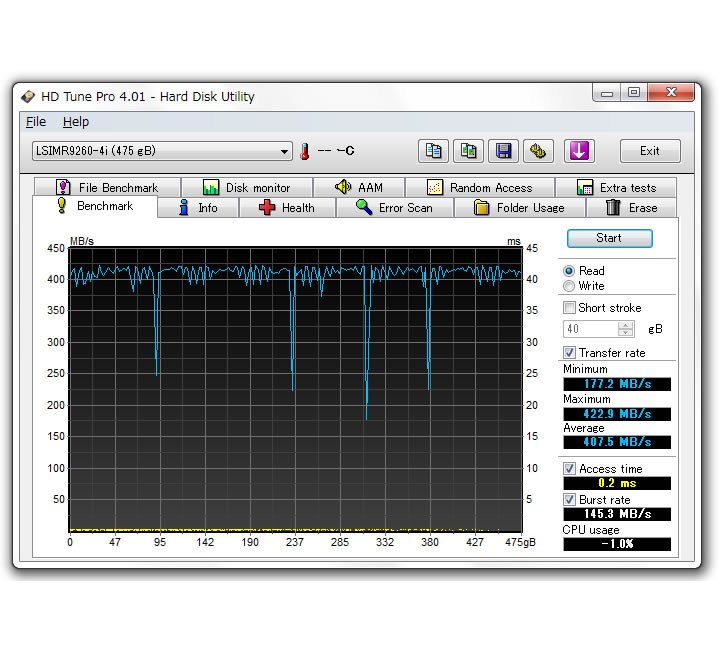

Сначала идёт тест на чтение данных:

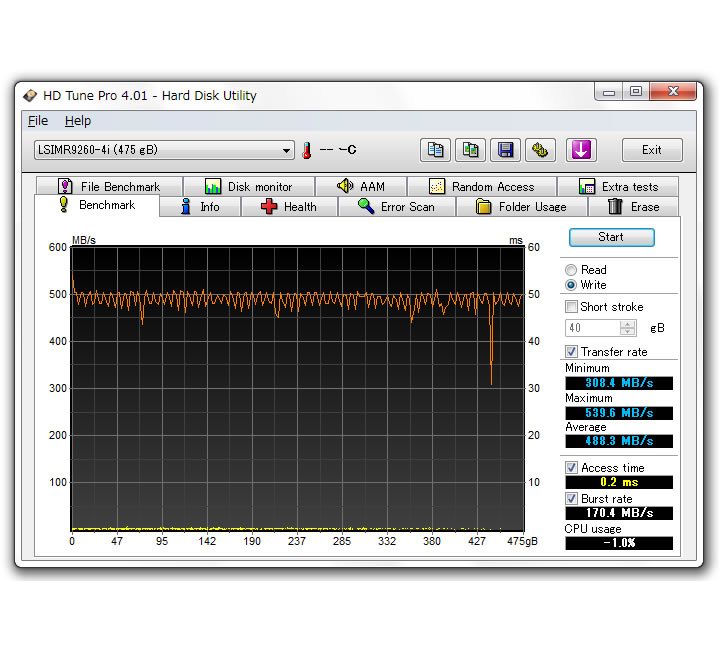

А вот это на запись:

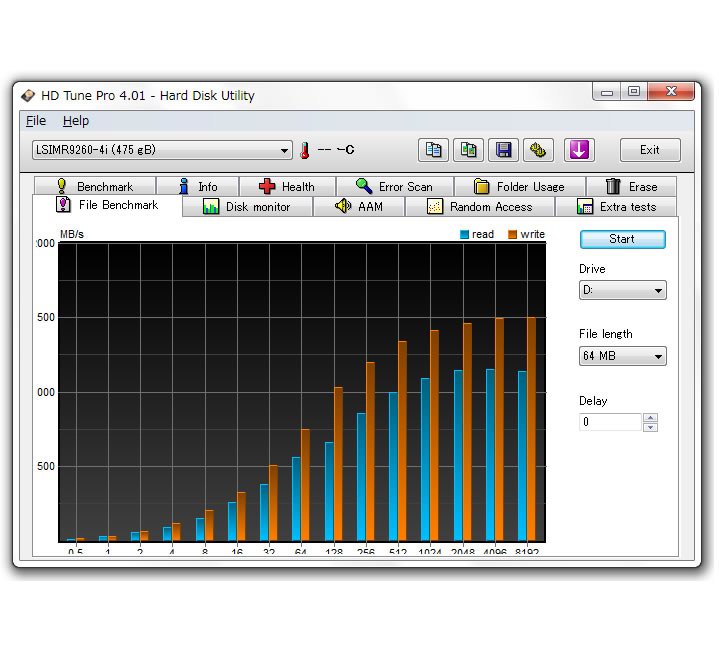

Это файловый бенчмарк:

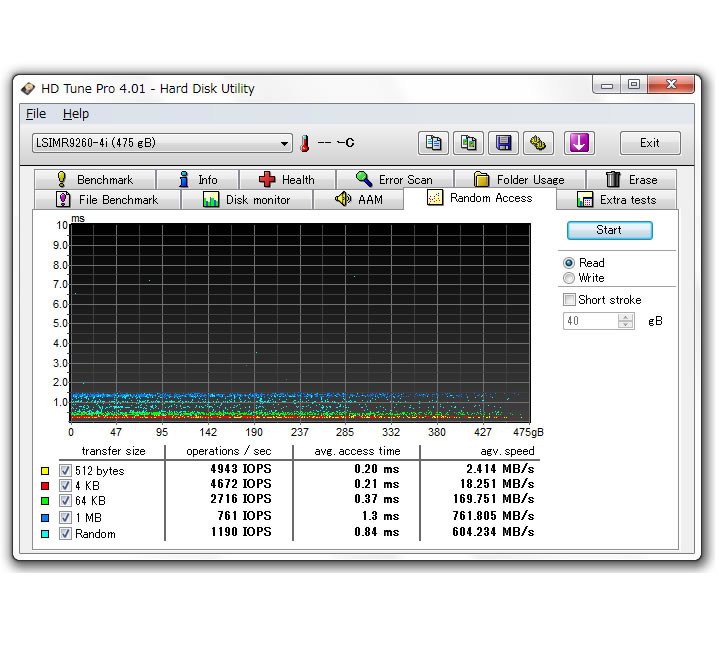

Тут измеряется скорость (и время доступа) случайного чтения данных:

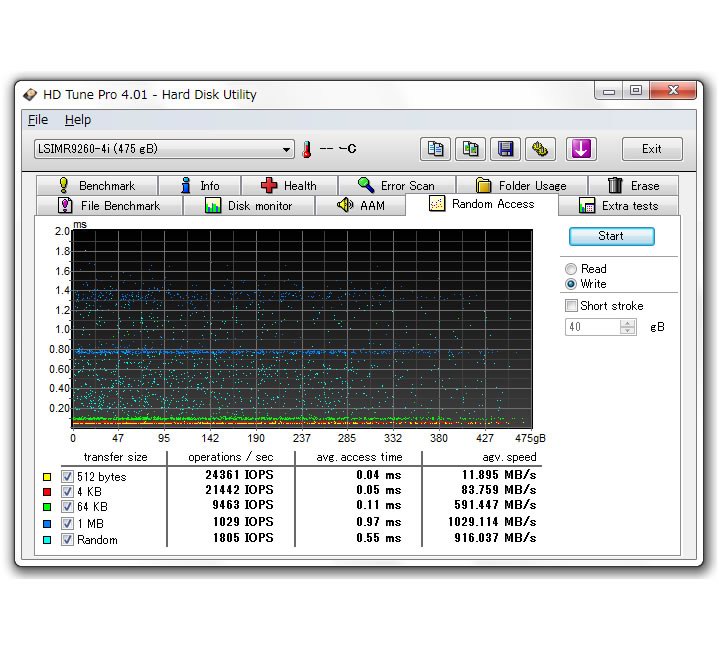

А тут измеряется скорость (и снова время доступа) случайной записи данных:

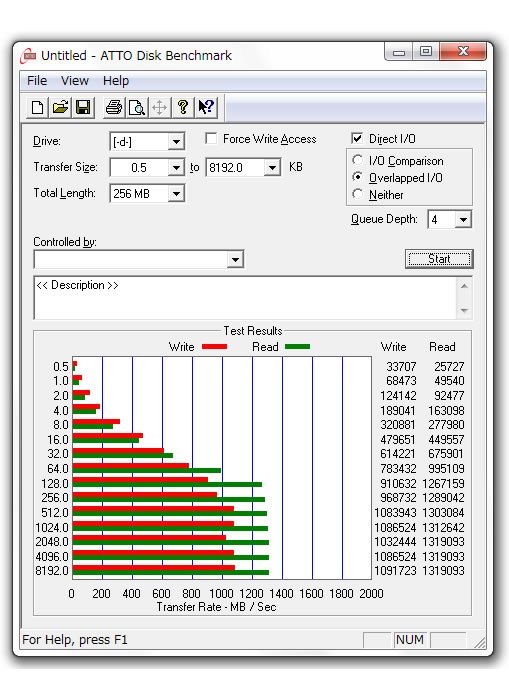

ATTO Disk Benchmark



Тут и комментариев не нужно, я думаю.

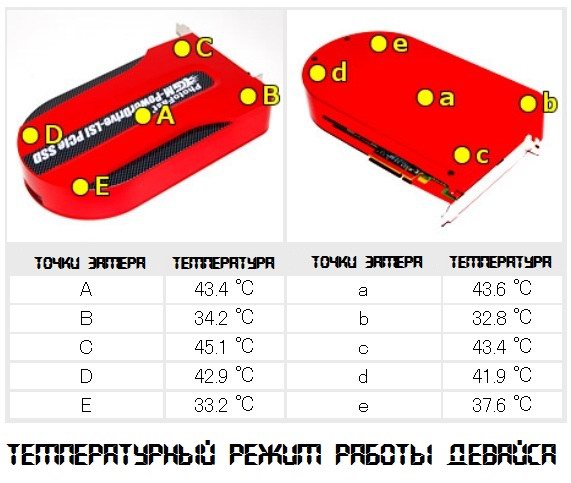

Несмотря на довольно высокую температуру корпуса PhotoFast PowerDrive-LSI PCIe (которую можно объяснить тем, что металлический кейс исполняет роль радиатора для RAID-контроллера), устройство работало корректно на протяжении всего тестирования.





Выводы



Чтобы не пересказывать все японские излияния, можно сразу сказать, что продукт оправдал ожидания авторов статьи-оригинала и им было приятно с ним работать. Японцам понравилось, что применено только пассивное охлаждения устройства. Стоимость, вроде как, не называется, но говорят о том, что она велика (и не удивительно), при этом утверждается, что продукт стоит своих денег и порадует владельца. В итоге накопитель назвали, цитирую, "слишком быстрым" Smile





Автор оригинальной статьи - неизвестен, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта Hermitage Akihabara, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанного выше Интернет-ресурса

Если Вы заметите ошибки, помарки и прочее - дайте знать мне : ЛС, форум или комментарием к статье.





Понравился материал "У SM"?

Поделись им с другими:

}

Комментарии


#1 234234 19.10.2010 06:19
Там же 4 SSD а не два?
Цитировать


#2 Slayer Moon 19.10.2010 07:03
Верно, не углядел :lol:

Поправил, спасибо.
Цитировать
