Установка Accelero Xtreme Plus II на видеокарту
Перед нами GTX 470 от EVGA, референс по всём.

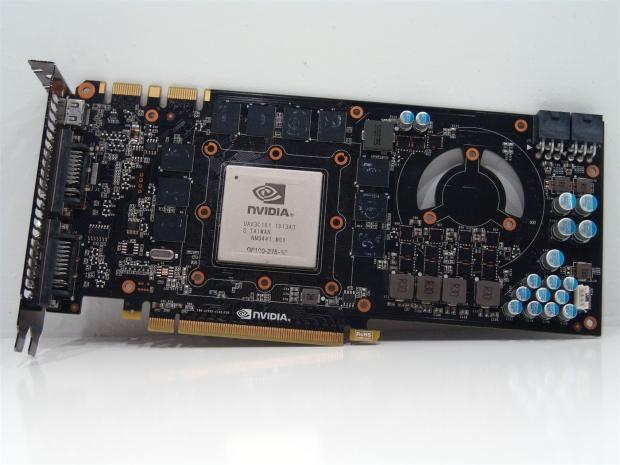

Эталонная система охлаждения снята с видеокарты, GTX 470 готов к установке Accelero Xtreme Plus II.

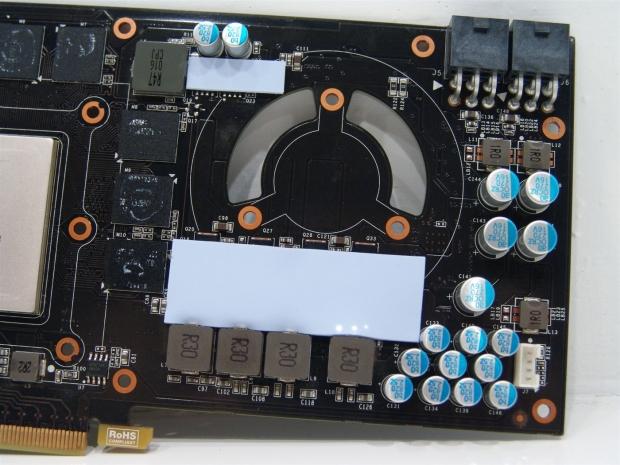

На область VRM нужно наклеить термопрокладку из набора VR003, прежде чем устанавливать туда соответствующий радиатор.

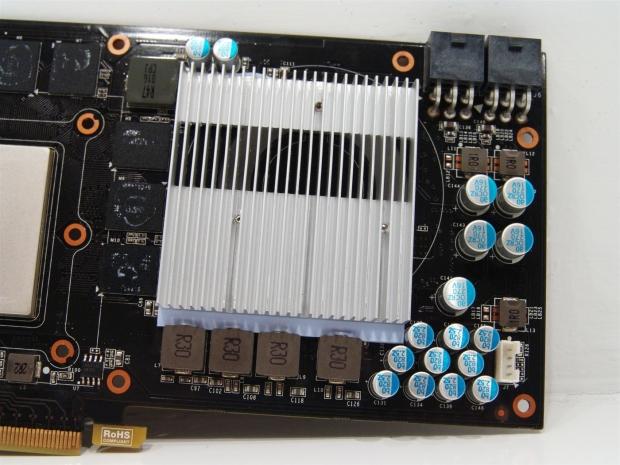

Радиатор для VRM теперь мне кажется несколько приличнее с виду. Он крепится с помощью трёх маленьких винтиков, нас предупреждают о том, что излишнее применение силы при установке этого радиатора может привести к неприятным последствиям для видеокарты.
Автор материала прикрутил те винтики не напрямую, а через бумажные прокладки (как делал я со своей прожаренной GTX280, когда устанавливал отпиленный у референсной карты радиатор на VRM), ибо так снижается вероятность образования трещин на печатной плате карты, а также устраняется всякая возможность возникновения короткого замыкания.

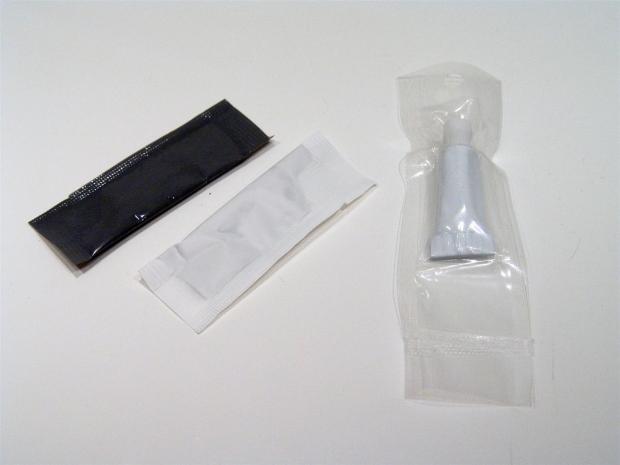

Радиаторы закрепляются на видеокарте с помощью термоклея G-1, идущего в комплекте.
Видеокарта готова к водружению на неё кулера. Или не готова?
Дело в том, что комплект VR003 разрабатывался с учётом монтажной рамки Accelero Xtreme Plus, а не более нового решения, где та самая рамка несколько изменена. В итоге винты из набора VR003 не подходят к этой самой рамке.

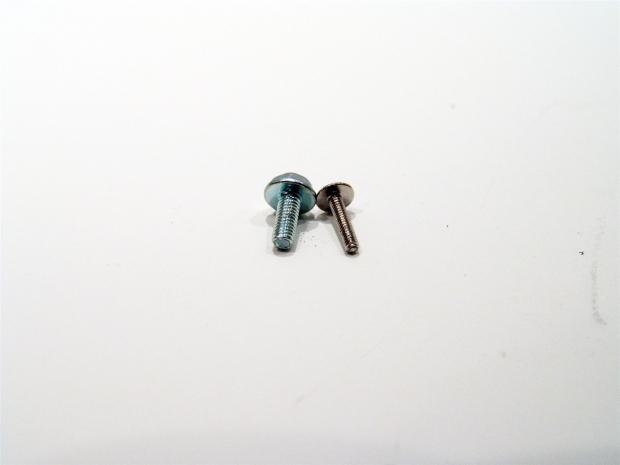

Винтик слева взят не из комплекта, он подходит для крепления, а вот тот что справа - как раз идёт в комплекте и своей функции не выполняет.
Карточка GTX 470 с установленной Accelero Xtreme Plus II. Фото 1 (наверху) и 2 (внизу).
Нам вновь напоминают о том, что вне зависимости от длины видеокарты, на которую установлен VGA-кулер от Arctic, благодаря великим габаритам этой системы охлаждения, длина карточки с установленным на ней Accelero Xtreme Plus II составит не менее 288мм.
Те же яйца, вид сбоку
А вот как выглядит карточка в системном блоке тестового ПК сайта TweakTown:
Наконец-то эта гигантская галерея закончилась, можно приступить к просмотру результатов тестов.
