Обзор / тест видеокарты Gigabyte Radeon HD 7970 (GV-R797OC-3GD)
Энергопотребление/температурный режим/уровень шума
Игровые и синтетические тесты
Разгон видеокарты Gigabyte Radeon HD 7970 (GV-R797OC-3GD)
Выводы

Сегодня, уважаемые читатели, мы возвращаемся к теме самой быстрой (пока ещё) одночиповой видеокарты в мире, Radeon HD 7970. Грех не написать про нереференсный её вариант от Gigabyte, про который пару дней назад выдали толковый материал коллеги с немецкого сайта HardwareLUXX. Это уже второй пересказ обзора не эталонной (хотя бы ты частично) HD 7970, первый был посвящён продукту XFX.

















Для начала ознакомимся с представленными нам спецификациями видеокарты:



Название продукта	Gigabyte GV-R797OC-3GD
GPU	Tahiti XT
Тех.процесс производства	28нм
Количество транзисторов	4.3 миллиарда
Частота ядра	1000МГц
Частота памяти	1375МГц
Тип памяти	GDDR5
Объём памяти	3072МБ
Интерфейс памяти	384-бит
Пропускная способность памяти	264 ГБ/с
Поддержка версии Shader Model	5.0
Поддержка версии DirectX	1.11
Количество потоковых процессоров	2048 (1D)
Частота потоковых процессоров	1000МГц
Количество текстурных блоков	128
Количество ROPов	32
SLI / CrossFire	CrossFire

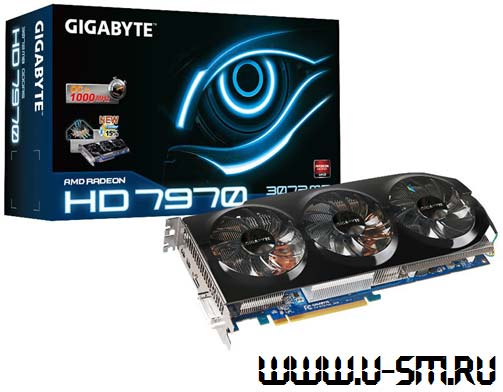

А вот как выглядит тестируемый графический адаптер Gigabyte GV-R797OC-3GD:





Система охлаждения до боли напоминает ту, что мы видели у видеокарты Gigabyte GeForce GTX 580 Super Overclock.







Вот как определяет новинку утилита GPU-Z:





Видно, что карточка разогнана до 1000МГц по ядру (для сравнения, тактовая частота референсного HGD 7970 - 925МГц).



Используемая система охлаждения - WindForce 3X, если её не сильно перекроили, то мы примерно знаем, на что она способна. А кто не знает, тем полезно будет услышать, что она помогает удерживать температуру под нагрузкой на 15 градусов ниже, чем эталонный кулер. Скоро мы убедимся в истинности/ложности этого заявления производителя.







Приступим к изучению фотоматериалов и данных по исследуемой видеокарте.







Обратная сторона печатной платы видеокарты ясно говорит нам о том, что перед нами лишь референсный образец, т.е. кроме изменений системы охлаждения HD 7970, да поднятия частоты ядра, иных изменений в видяшку внесено не было. Кстати, автор материала отмечает, что в продажу GV-R797OC-3GD поступит с печатной платой синего цвета, в которой будут использоваться всякие навороченные компоненты (японские твердотельные конденсаторы, дроссели с ферритовым сердечником и так далее), помимо традиционных двух унций меди.







Раз перед нами референсный продукт, то мы наблюдаем типичную для HD 7970 картину - два коннектора для образования CrossFireX тандема, плюс переключатель, служащий для выбора одного из двух BIOS (первый BIOS для экспериментов пользователя, второй изменить нельзя).









Видеокарта Gigabyte Radeon HD 7970 (GV-R797OC-3GD) питается от 8-и и 6-и пиновых коннекторов БП.









Видеовыходы также не изменены: HDMI, DVI и пара mini DisplayPort.











На фотографии выше виден радиатор системы охлаждения WindForce 3X, точнее две его части.











Печатная плата видеокарты HD 7970 без системы охлаждения. Как я уже писал, она полностью соответствует эталонной от AMD.









Кулер, вид изнутри. Сообщается, что охлаждается как графическое ядро, так и чипы памяти. Отмечается, что область регулировки питания охлаждает отдельная часть радиатора, чего в HD 7970 эталонного дизайна, а также в продукте XFX, не было.











Алюминиевые пластины радиатора пронизывают три 8мм теплотрубки, что практически напрямую взаимодействуют с крышкой теплораспределителя графического чипа видеокарты.







Конфигурация тестового стенда и используемые игры





Конфиг тестового ПК, а также видеокарты-участницы забегов, собраны в этой табличке:



Тестовая система
Процессор	Intel Core i7 Extreme 965 3.2ГГц @ 3.875ГГц
Материнская плата	ASUS P6T6 WAS Revolution
Оперативная память	Corsair XMS3 Dominator PC3-12800 4ГБ CL 7-7-7-20
Винчестер	Seagate Barracuda 7200.11 320 ГБ
Блок питания	Corsair HX1000
ОС	Windows 7 х64
Видеокарты
NVIDIA	NVIDIA GeForce GTX 590 (608/1215/854 МГц, 3072 МБ - 1536 МБ эффективных)
	NVIDIA GeForce GTX 580 (772/1544/1000 МГц, 1536 МБ)
	NVIDIA GeForce GTX 570 (732/1464/950 МГц, 1280 МБ)
	NVIDIA GeForce GTX 560 Ti (820/1640/1000 МГц, 1024 МБ)
	NVIDIA GeForce GTS 550 Ti (900/1800/1026 МГц, 1024 МБ)
	NVIDIA GeForce GTX 480 (700/1401/924 МГц, 1536 МБ)
	NVIDIA GeForce GTX 470 (608/1215/838 МГц, 1280 МБ)
	NVIDIA GeForce GTX 465 (608/1215/802 МГц, 1024 МБ)
	NVIDIA GeForce GTX 460 (675/1350/900 МГц, 1024 МБ)
	NVIDIA GeForce GTX 450 (783/1566/902 МГц, 1024 МБ)
AMD	AMD Radeon HD 7970 (1000/1000/1375 МГц, 3072 МБ)
	AMD Radeon HD 6990 (830/830/1250 МГц, 4096 МБ - 2048 МБ эффективных)
	AMD Radeon HD 6970 (880/880/1375 МГц, 2048 МБ)
	AMD Radeon HD 6950 (800/800/1200 МГц, 2048 МБ)
	AMD Radeon HD 6870 (900/900/1050 МГц, 1024 МБ)
	AMD Radeon HD 6850 (775/775/1000 МГц, 1024 МБ)
	AMD Radeon HD 5970 (725/725/1000 МГц, 2048 МБ - 1024 МБ effective)
	AMD Radeon HD 5870 (850/850/1200 МГц, 1024 МБ)
	AMD Radeon HD 5850 (725/725/1000 МГц, 1024 МБ)
	AMD Radeon HD 5830 (800/800/1000 МГц, 1024 МБ)
Драйверы:
NVIDIA	GeForce 285.76
AMD	AMD Catalyst 11.12 (8.921.2-111215a-130438E-ATI)
