Перед Вами, уважаемые читатели, очередной материал по HD 7770, приятному во многих аспектах (кроме цены) изделию. Сегодня мы рассмотрим производительность и другие характеристики мало похожей на референс видеокарты от ASUS. Оригинальный обзор располагается на сайте techPowerUP.

Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемой видеокарты и некоторых других решений:

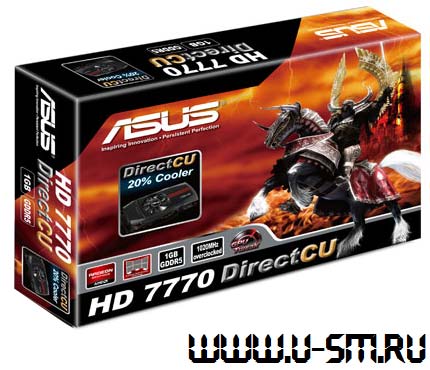

Вот это я понимаю - приличный заводской разгон, не то, что был у рассмотренной вчера карточки ASUS Radeon HD 7770 DirectCU. Да и стоимость изделия не отличается от референса, что удивительно. Где же тут подвох? Пока голова занята подобными мыслями, есть время посмотреть на упаковку видяхи и саму карточку:

Рыцарь на коне - где-то мы это уже видели?

В комплекте с видяшкой идёт вот что:

• Диск с драйверами и документация
• Мостик CrossFire
• Аналоговый DVI>VGA переходник

Осмотрим саму карточку ASUS Radeon HD 7770 DirectCU:

Перед нами совсем уже не новый кулер DirectCU. Для ТОПов он не подходит вовсе, но может на Low-end карточке он себя покажет молодцом?

Система охлаждения изделия двухслотовая.

Видеовыходы присутствуют ровно те же самые, что и у HD 7970: один DVI, полноразмерный HDMI и два mini-DisplayPort.

Наличие одного коннектора CrossFireX даёт возможность объединять в тандем до двух видеокарт HD 7770, вне зависимости от производителя.

Печатная плата устройства, вид спереди и сзади.

Кулер внутри выглядит приличнее, чем его аналог от MSI. Тут используются уже две теплотрубки (хотя по отпечатку соприкосновения их с графическим ядром видеокарты, не сказать, что всё отлично), да и сам радиатор куда интереснее внешне.

Произведение ASUS питается от одного 6-и пинового коннектора БП.

На фото выше показан контроллер напряжения ST L6788A, ранее он использовался в карточках HD 5770. Модель не самая удачная, ибо уступает по ряду факторов ближайшим конкурентам.

Забавно, но в карточке за 160 долларов США (цена референса), используется та же GDDR5 память, что и в куда более дорогих HD 7950, производства Hynix. Её маркировка - H5GQ2H24MFR-T2C. Работать она должна на 5000МГц (эффективных).

Перед нами графическое ядро Cape Verde (а над ним - спичка ), сделанное по нормам 28нм. тех.процесса на мощностях TSMC, в нём порядка 1.5 миллиардов транзисторов.
