Сегодня я хочу представить ещё один материал по видеокарте на базе графического ядра Pitcairn, а конкретно - по Radeon HD 7870 Twin Frozr III OC от компании MSI. Оригинальный обзор/тест располагается на techPowerUP. Я надеюсь, что новинка от MSI окажется лучше рассматриваемого на днях аналогичного продукта от ASUS.
Как это принято в материалах с tPU, обзор начинается со сводной таблички с характеристиками тестируемых видеокарт и некоторых других решений:
| Radeon HD 7770 | GeForce GTX 560 Ti | Radeon HD 6950 | GeForce GTX 570 | Radeon HD 6970 | Radeon HD 7850 | Radeon HD 7870 | MSI Radeon HD 7870 Twin Frozr III OC | GeForce GTX 580 | Radeon HD 7950 | Radeon HD 7970 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры | 640 | 384 | 1408 | 480 | 1536 | 1024 | 1280 | 1280 | 512 | 1792 | 2048 |
| ROPы | 16 | 32 | 32 | 40 | 32 | 32 | 32 | 32 | 48 | 32 | 32 |
| Графическое ядро | Cape Verde | GF114 | Cayman | GF110 | Cayman | Pitcairn | Pitcairn | Pitcairn | GF110 | Tahiti | Tahiti |
| Количество транзисторов | 1500M | 1950M | 2640M | 3000M | 2640M | 2800M | 2800M | 2800M | 3000M | 4310M | 4310M |
| Объём буфера | 1024 МБ | 1024 МБ | 2048 МБ | 1280 МБ | 2048 МБ | 2048 МБ | 2048 МБ | 2048 МБ | 1536 МБ | 3072 МБ | 3072 МБ |
| Разрядность шины | 128-бит | 256-бит | 256-бит | 320-бит | 256-бит | 256-бит | 256-бит | 256-бит | 384-бит | 384-бит | 384-бит |
| Частота ядра | 1000 МГц | 823 МГц | 800 МГц | 732 МГц | 880 МГц | 860 МГц | 1000 МГц | 1050 МГц | 772 МГц | 800 МГц | 925 МГц |
| Частота памяти | 1125 МГц | 1002 МГц | 1250 МГц | 950 МГц | 1375 МГц | 1200 МГц | 1200 МГц | 1200 МГц | 1002 МГц | 1250 МГц | 1375 МГц |
| Стоимость | $160 | $210 | $240 | $330 | $340 | $250 | $360 | $370 | $475 | $450 | $560 |
Стоит отметить, что частоты ядра и памяти уступают оным у карточки от ASUS, но находятся на уровне выше референсных. Стоимость изделия также выше, чем у графических адаптеров на базе HD 7870 AMD и ASUS. Стоит новинка от MSI переплаты или нет, мы очень скоро узнаем.
Посмотрим на коробку видеокарты MSI с обеих сторон:

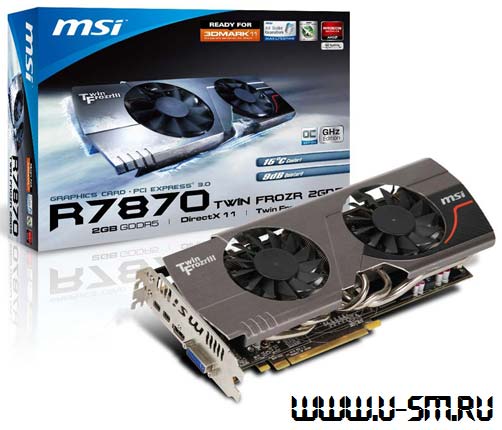

Далее мы будем наблюдать видяшку вместе с комплектом её поставки:
В этот самый комплект, помимо графического адаптера, входит вот что:
- диск с драйверами и документация
- переходник с miniDP на DisplayPort
- мостик CrossFire
- два переходника питания - с пары молексов на один 6-и пиновый коннектор
Теперь поглядим на карточку MSI Radeon HD 7870 Twin Frozr III OC вблизи:
Видеокарт с системой охлаждения Twin Frozr мы видели более чем достаточно, так что на внешнем виде изделия MSI останавливаться я не стану.
Система охлаждения занимает два слота в системнике.
У новой карточки MSI имеются следующие видеовыходы: DVI, полноразмерный HDMI и пара mini-DisplayPort.
Нам сообщают, что существует возможность объединения карточек HD 7870 в CFX, максимум - два графических адаптера можно заставить работать в тандеме.
На фото изображена печатная плата MSI Radeon HD 7870 Twin Frozr III OC, вид спереди и сзади.
Поглядим на систему охлаждения, камрады:
Радиатор выглядит намного приятнее и внушительнее своего коллеги в продукте этого уровня от компании ASUS. Количество теплотрубок в изделии - пять штук, каждая из которых идёт от основания радиатора и пронизывает его (радиатор) в разных местах, обдувается конструкция парой вентиляторов.
Видеокарта MSI, как и прочие HD 7870, питается от пары 6-и пиновых коннекторов.
Перед нами регулятор напряжения CHil CHL8225, функции которого вполне ясны (позволяет менять напряжение программным путём, что необходимо для хорошего разгона видеокарты).
Вновь мы видим, что используется память Hynix (ранее мы её наблюдали на HD 7570/7770 и HD 7950). Её маркировка - H5GQ2H24MFR-T2C. Работать она должна на 5000МГц (эффективных).
Перед нами графическое ядро Pitcairn, сделанное по нормам 28нм. тех.процесса на мощностях TSMC. Количество транзисторов - 2.8 миллиарда.
