Обзор корпуса GMC Cannon R-5

E-mail Печать

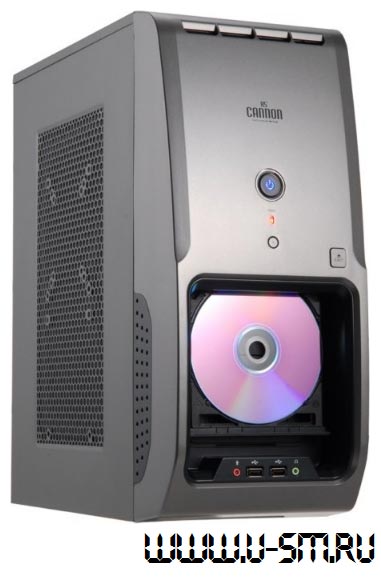

Компания GMC продолжает нас радовать корпусами с вертикальным отсеком 5,25. Сегодня будет рассмотрена новинка Cannon R-5.

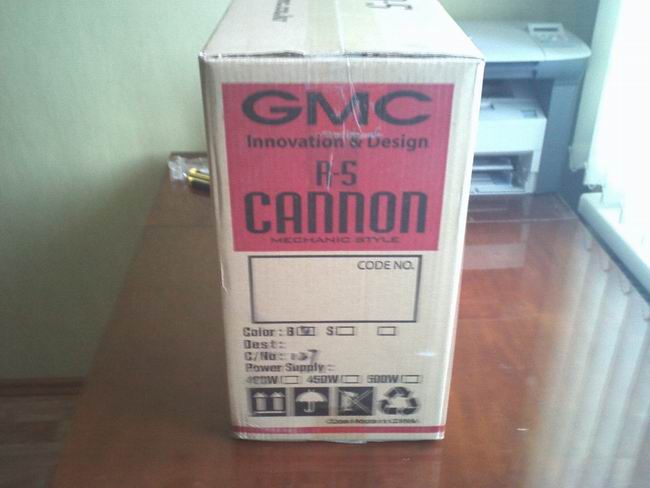

Корпус поставляется в достаточно компактной упаковке, каких-либо ручек или отверстий в боковых панелях производитель не предусмотрел, что можно отнести к минусам, несмотря на малый вес коробки. Помимо информации о названии модели, другой полезной информации нет.

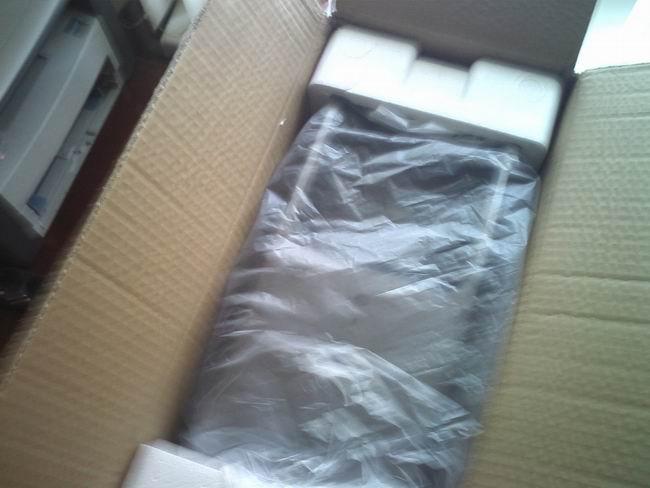

В коробке упакованный корпус сидит достаточно плотно.

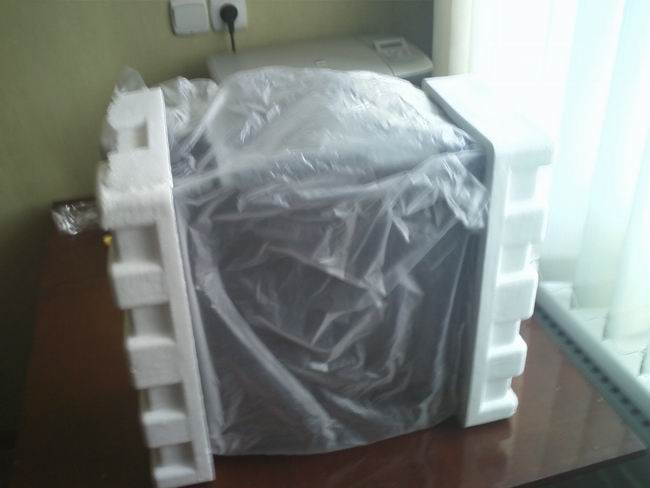

Корпус упакован в плёнку, а на верхней и нижней панелях надет пенопласт, что позволит избежать возможных повреждений при транспортировке.

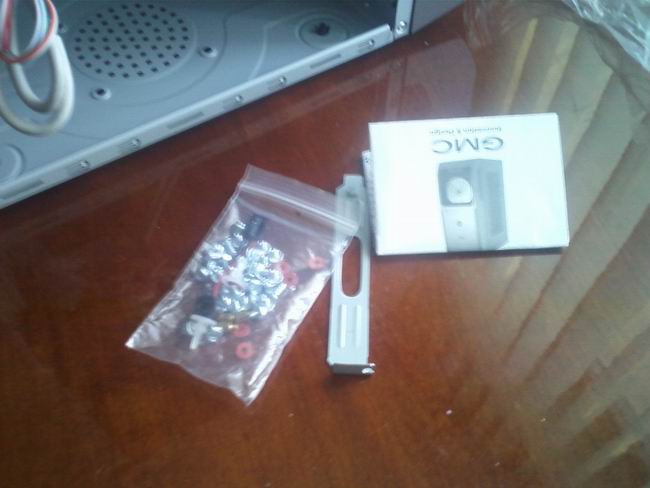

Комплект поставки включает:

  1. Набор необходимых винтов

  2. Руководство пользователя

  3. Заглушка на заднюю панель с отверстием для кабелей

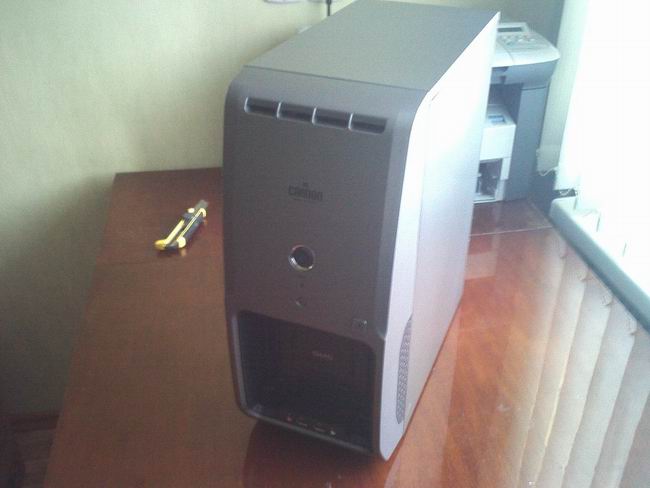

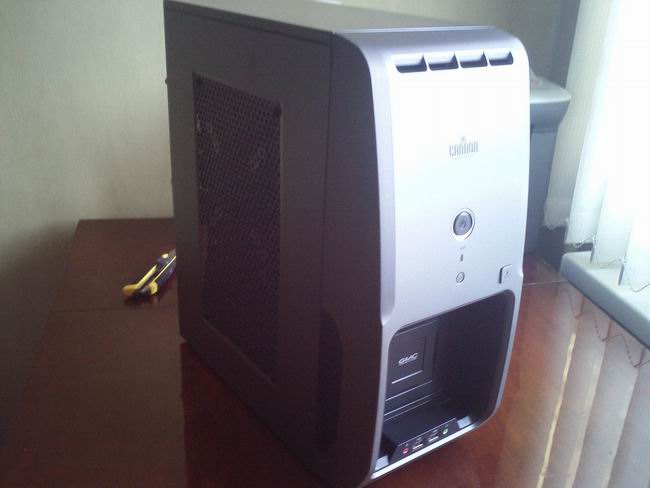

На передней панели имеется большая кнопка включения, с малым ходом, при нажатии на которую она загорается синим, что служит индикатором включения ПК. Ниже находится индикатор активности накопителя, а ещё ниже маленькая кнопка Reset, которая немного утоплена внутрь, для избегания случайного нажатия. Праве и ниже расположена кнопка, отвечающая за извлечение лотка привода. В нижней части передней панели имеется углубление, куда выезжает лоток привода. В самом низу располагаются аудио разъёмы и два порта USB 2.0. Большую часть левой панели покрывает сетка «правильной» формы: в форме сот.







Правая панель не имеет каких-либо вентиляционных отверстий.

Корпус имеет следующие размеры:

Высота: 420мм

Длина: 390мм

Ширина: 182мм

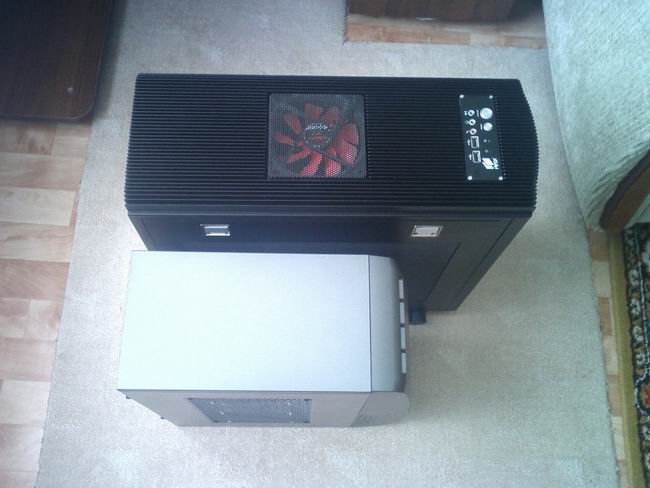

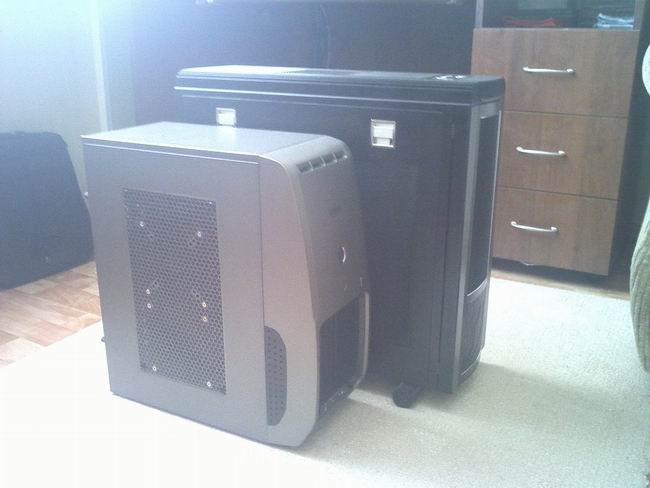

Корпус достаточно компактен, рядом с Hiper Anubis, который является Midi Tower, Cannon R-5 смотрится малышом.

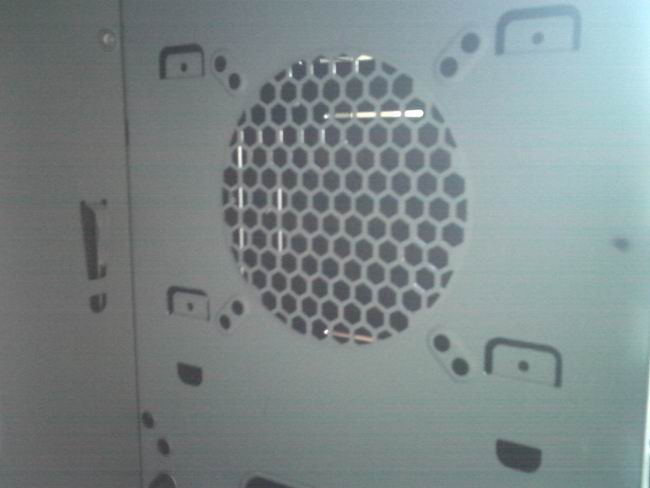

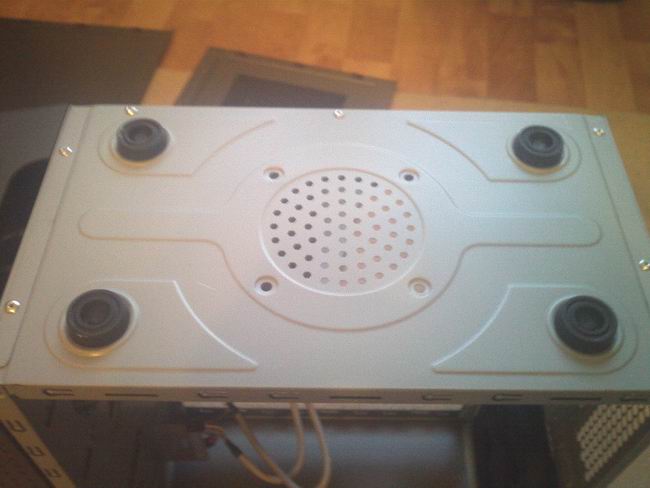

На нижней панели имеется посадочное место под 80мм вентилятор, который имеет смысл ставить, если у вас видеокарта с пассивным охлаждением. Ножки корпуса пластиковые.

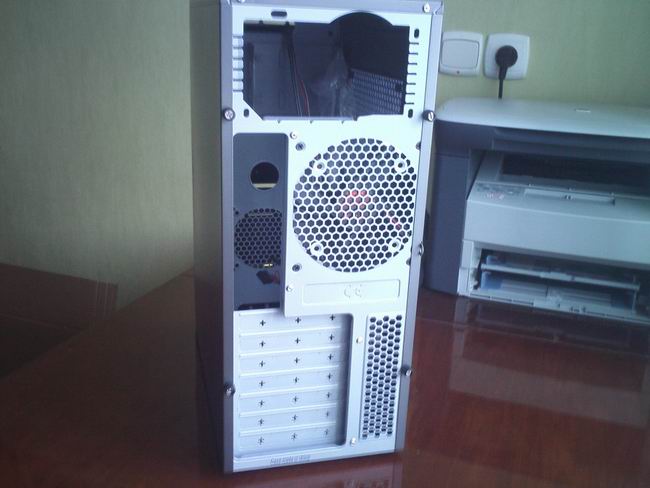

Задняя панель стандартна, заглушку материнской платы производитель предусмотрительно не ставил ставить, т.к. она в любой случае есть в комплекте с платой. БП расположен сверху.

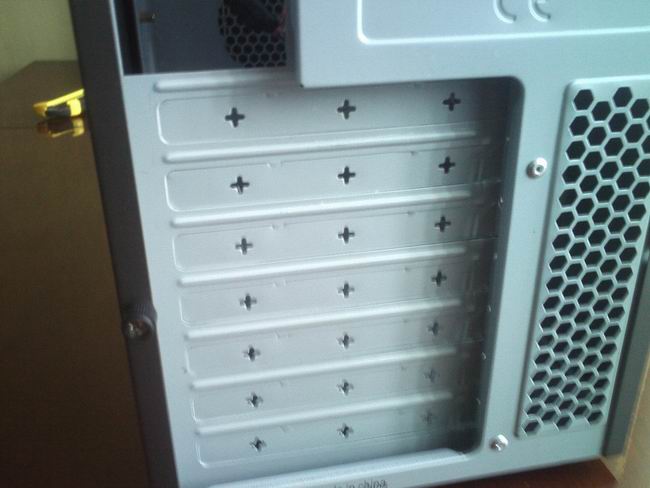

Заглушки слотов расширения одноразовые, рядом со слотами плат расширения имеется решётка «правильной» формы.

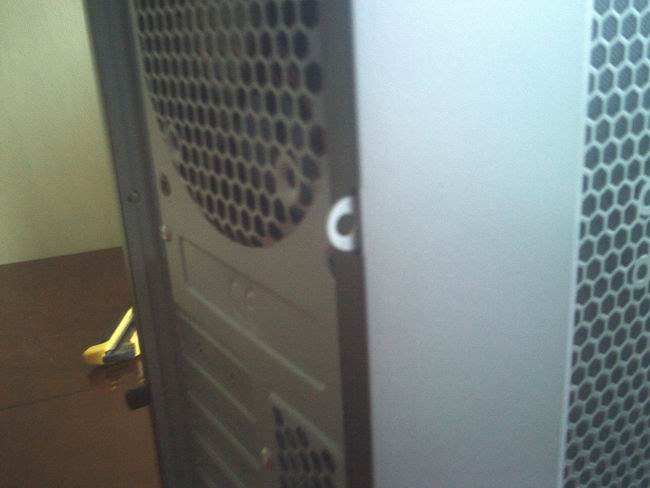

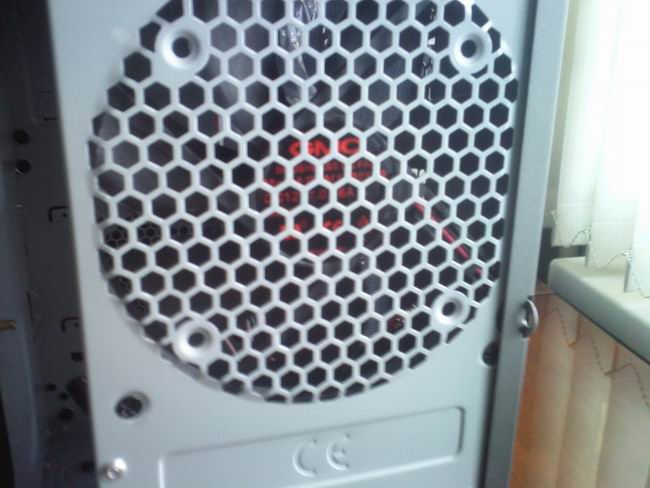

На заднюю панель можно поставить 120 или 80мм вентилятор. Решётка имеет «правильную» форму, которая создаёт минимальное сопротивление на пути воздушного потока.

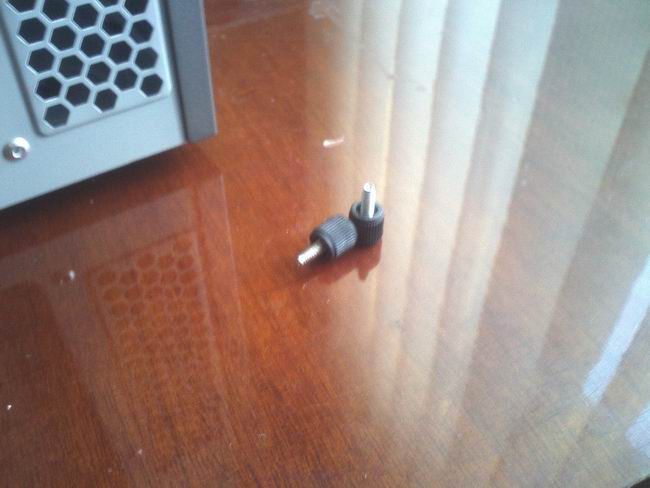

Боковые панели закреплены винтиками с пластиковой насадкой, что позволяет откручивать их без отвёртки.





На левую панель можно повесить замок.

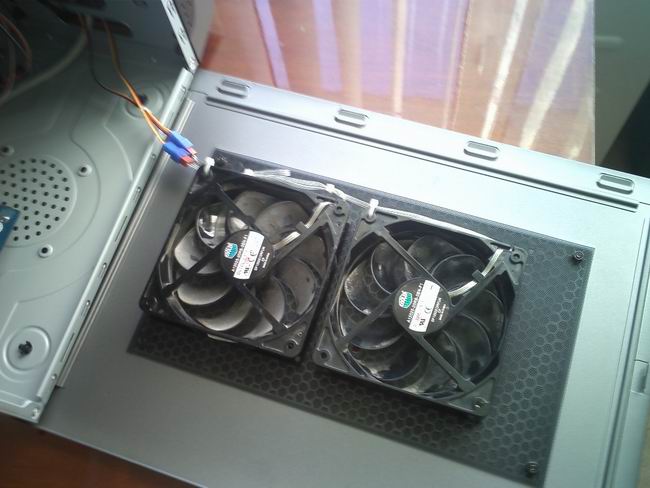

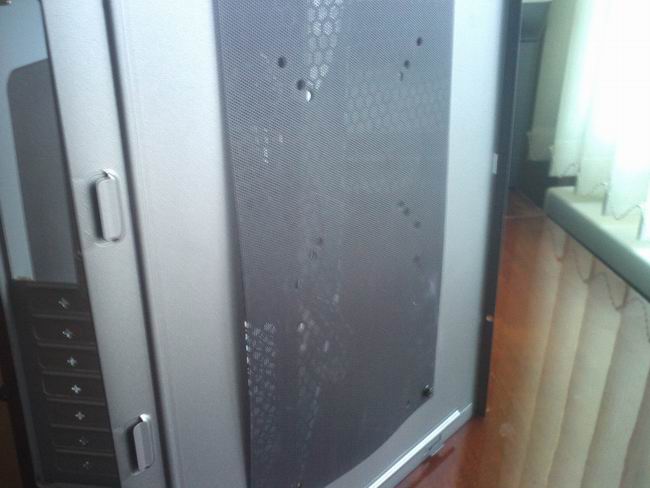

Левая панель имеет сетку, на которой можно закрепить два вентилятора: сверху размером 80, 92 или 120мм, а снизу только 120мм.

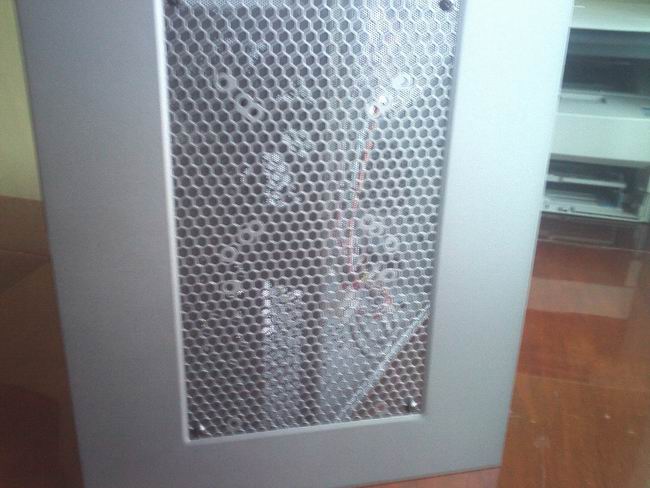

На боковой панели закреплён единственный противопылевой фильтр в данном корпусе, закреплён он 4 винтами по углам.

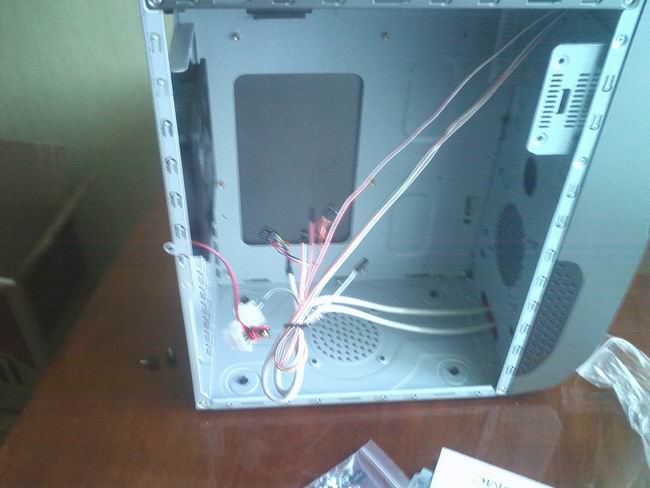

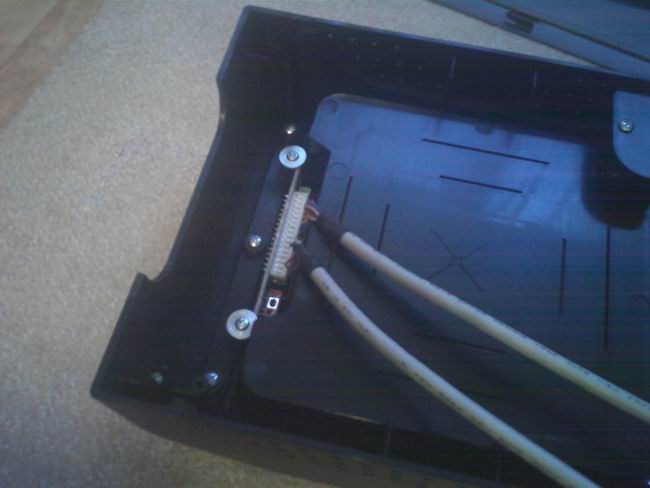

Провода скреплены вместе и свободно «гуляют» по корпусу вместе при его транспортировке.

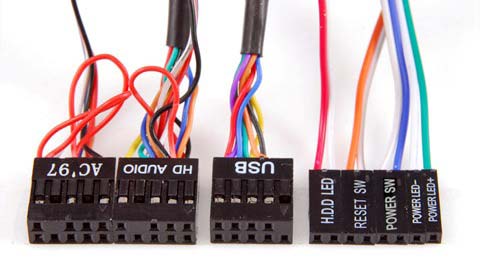

Имеются все необходимые разъемы. Данное фото взято с оф. сайта производителя, попавший на тест экземпляр имеет небольшое отличие: разъём Power LED подключается к MOLEX от БП.





На передней панели имеется посадочное место для 80 и 92мм вентилятора, решетка вновь «правильной» формы, что очень радует.

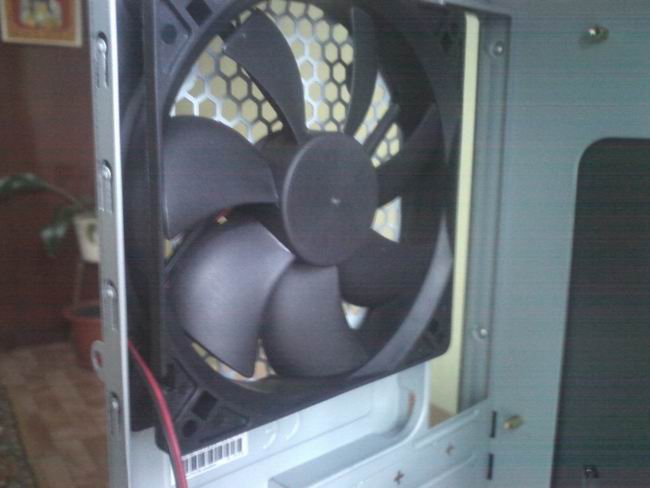

На задней панели расположен единственный предустановленный вентилятор размером 120мм, работающий примерно на 1000 об/мин.

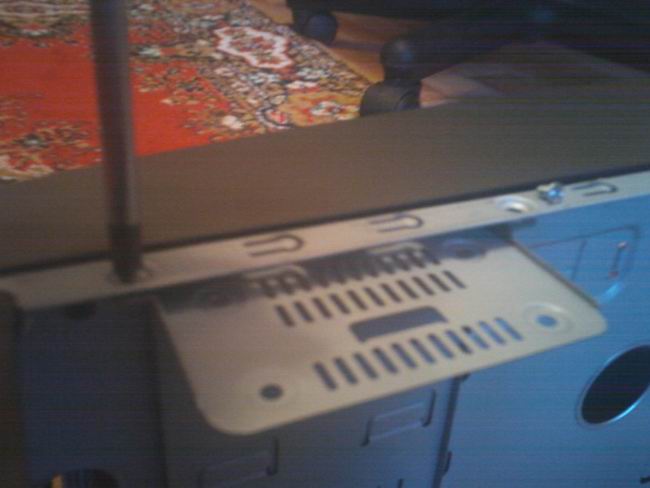

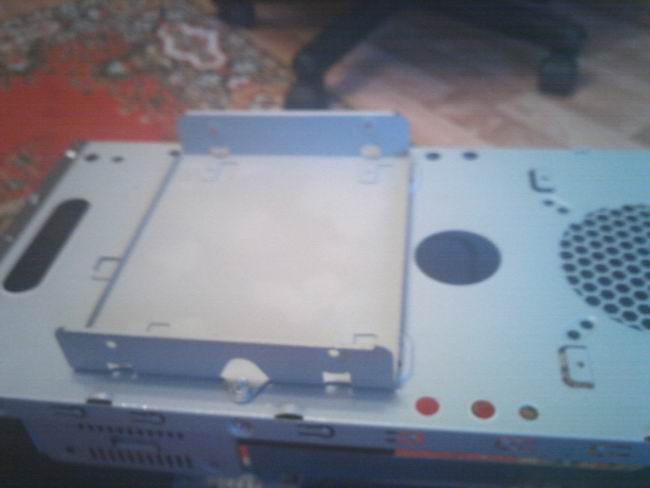

Для снятия корзины под 2 внутренних 3,5 устройств нужно отвернуть парочку винтов.

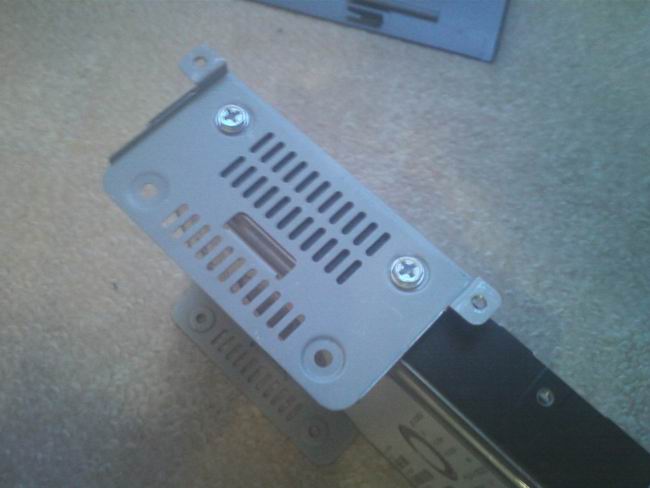

Накопители закрепляются с помощью 4 винтов, которые входят в комплект.

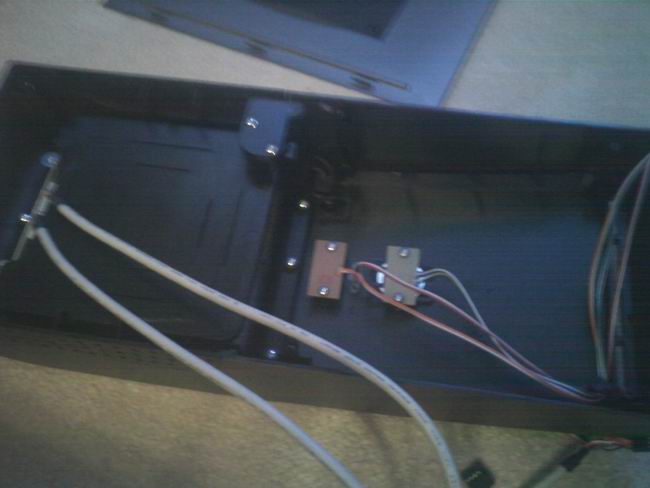

Передняя панель выполнена из пластика, все внутренние элементы закреплены саморезами. Для снятия панель нудно потянуть за нижнюю её часть.







Крепление для устройства 5,25 можно снять, открутив один винт.

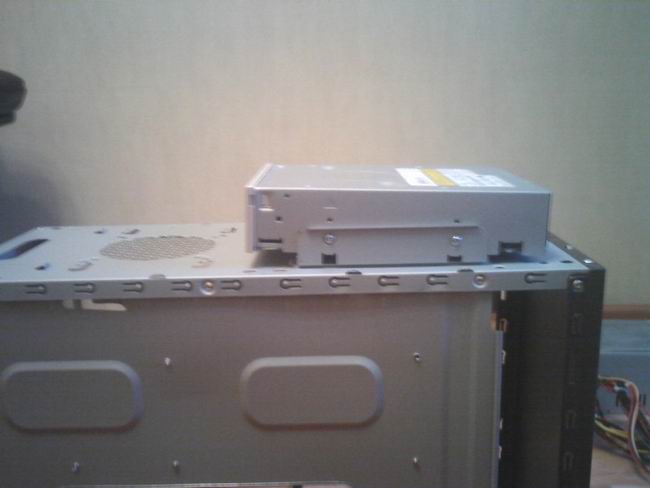

Накопитель крепится под углом, привод на фото имеет длину 190мм, с ним передняя панель отказалась вставать на место, поэтому лучше использовать новые более короткие приводы.

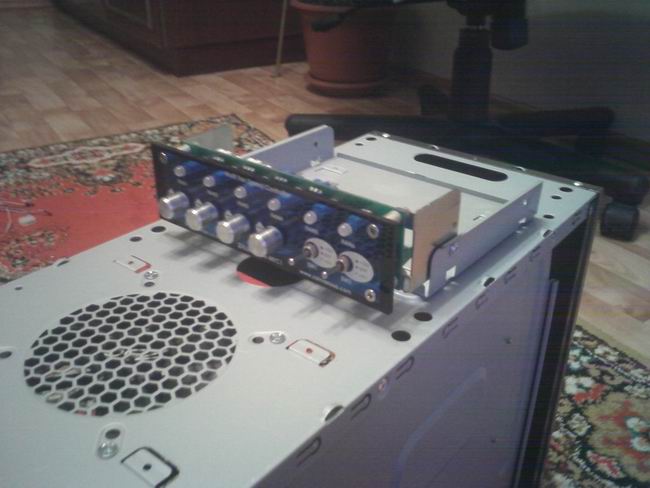

Вместо привода можно поставит, например реобас, только обороты надо выставить до установки передней панели на место.





Максимальная длина плат с установленным передним вентилятором составляет 275мм, если снять вентилятор, то это значение увеличивается до 300мм. В корпус можно установить кулеры высотой до 160мм, но только при условии, что не будет установлен верхний вентилятор на боковой панели, с ним высота кулера недолжна превышать 135мм.

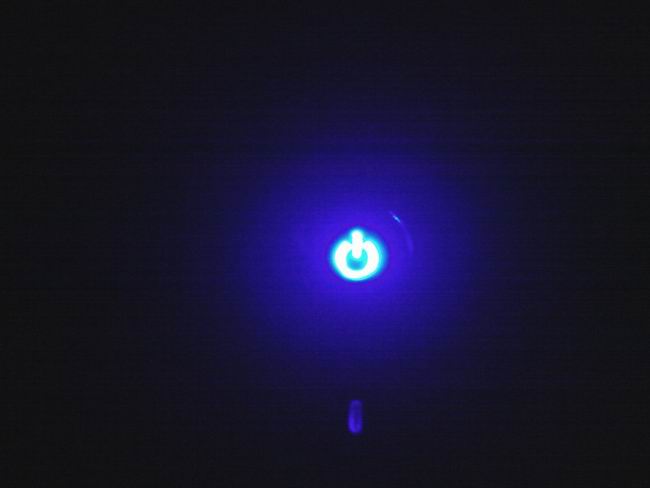

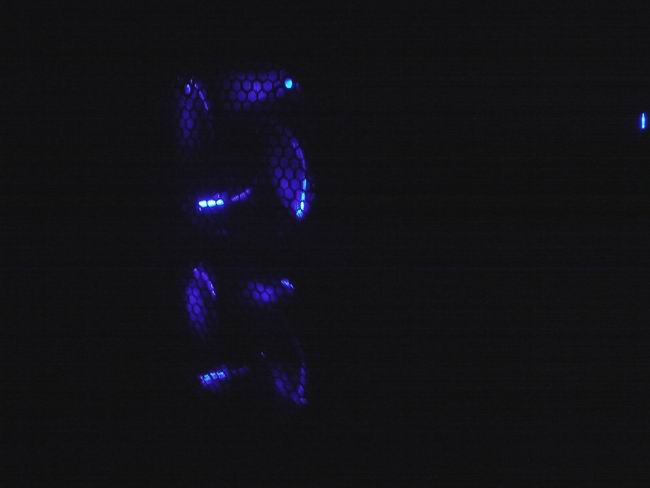

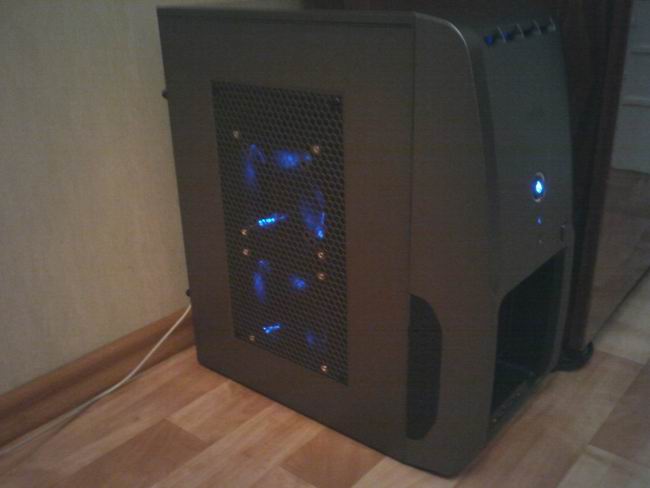

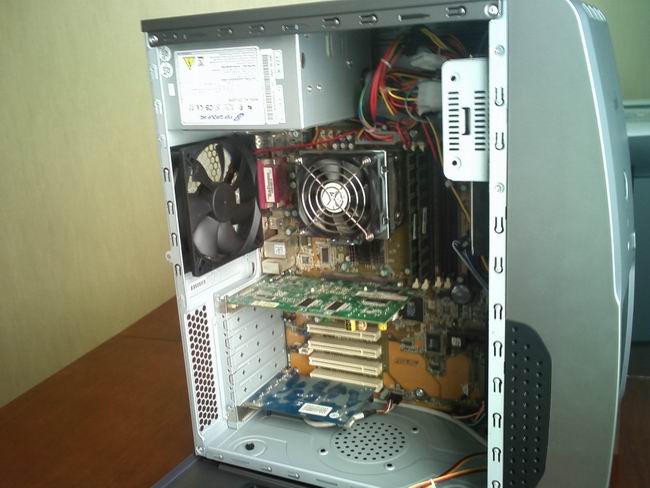

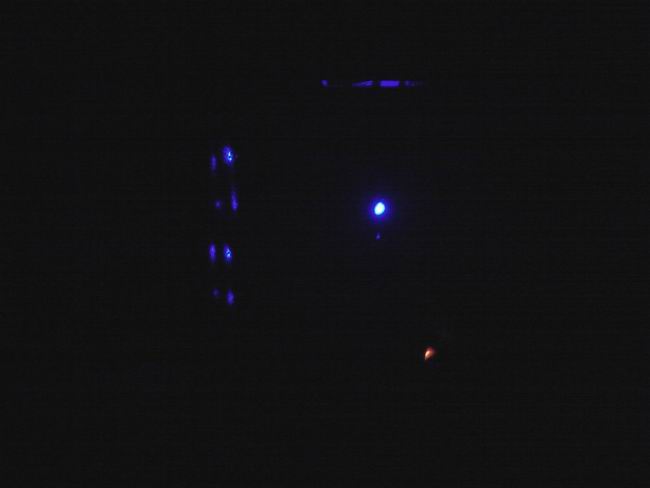

Напоследок несколько фото работающей системы.









В РФ GMC Cannon R-5 можно приобрести примерно за 1300р., что является очень хорошим предложением, т.к. Cannon R-5 является качественным продуктом с великолепным дизайном.







Slava_27 эксклюзивно для www.u-sm.ru






}

Комментарии


#21 MaxOblivion 24.02.2011 18:28
Что же касается "пишите тесты", то для статьи про Scythe GT было произведено следующее количество измерений:
4 вентилятора * 3 типа тестов (на установке без заслонки, с заслонкой, на уровень шума) * 10 уровней скорости вращения * 3 повтора (потом высчитывается среднее значение) = 1080 раз нужно снять показания.
Идем дальше, тесты на радиаторах, но уже брался самый быстрый вентилятор:
1 вентилятор * 2 типа тестов (на радиаторе, на шум) * 2 варианта (с шрудом, без шруда) * 15 радиаторов * 10 уровней скорости вращения * 3 повтора = 1800 раз нужно снять показания. В реальности же там цифра еще больше, около 4000 раз. И на основе этого строится аналитика и выводе о вентиляторе.


#22 MaxOblivion 24.02.2011 18:29
Вы меня уж простите за резкость, но все же можно взять/купить мультиметр, потратить 10-15 минут и замерить напряжение на БП в простое/под нагрузкой, что существенно повысит ценность материала. КПД зачастую довольно правдиво указывает в спецификациях, фактор мощности для почти всех приличных БП с APFC высокий. Остается только вопрос с пульсациями, но тут ладно, осциллографы в разы (я бы даже сказал, что на порядки) дороже, чем мультиметры.
Точно такие же Titan'ы у меня есть, минимальная скорость вращения у них около 900 об/мин, что я меня шумно.
Достал абсолютно новый Zalman F3 из упаковки - при 1800 об/мин шум с 30 см составляет 49,4 дБ, при 1200 об/мин - 34,2 дБ. Лично для моих ушей порог тишины около 30,5 дБ, т.е. вентилятор на 1200 об/мин в 2 раза шумнее. Не спорю, он довольно тихий, но если поставить на тот же радиатор...


#23 Slava_27 24.02.2011 18:46
1. Цитирую MaxOblivion:
Не спорю, он довольно тихий, но если поставить на тот же радиатор...

всё зависит от радиатора, плотности пластин, поставить его IFX-14 и уровень шума изменится незначительно...
2. интересно будет почитать по скаута гт, какие радиаторы использовались.


#24 MaxOblivion 24.02.2011 19:31
Радиаторы использовались для СВО. Причем как самые плотные, так и самые легкопродуваемы е. В любом случае, даже на башнях с редким расположением пластин скорость больше 1000 об/мин будет досаждать.
Scythe в русской транскрипции звучит и пишется как Сайз/Сайс (шипящая th на конце), этот вопрос поднимался как на официальном сайте, так и можно в гугл переводчике послушать.
P.S. Еще раз прошу прощения за резкость, просто желательно все же проводить небольшие тесты, что сильно повысит полезность материала. Если будут какие вопросы или нужна помощь, то с радостью помогу.


#25 Slava_27 24.02.2011 20:01
Цитирую MaxOblivion:
Радиаторы использовались для СВО. Причем как самые плотные, так и самые легкопродуваемые. В любом случае, даже на башнях с редким расположением пластин скорость больше 1000 об/мин будет досаждать.

вентиляторы из обзора ставил на IFX-14 и выставлял обороты, чтобы они по уровню шума были равны корпусным вентиляторам той же модели, конечно замеров не делал, всё на слух, но получилось, что по уровню шума выдув на задней панели 1000 об/мин = 1400 об/мин на радиаторе...

Цитирую MaxOblivion:
Scythe в русской транскрипции звучит и пишется как Сайз/Сайс (шипящая th на конце), этот вопрос поднимался как на официальном сайте, так и можно в гугл переводчике послушать.
спасибо, буду знать


#26 uran007 13.03.2011 09:41
Всем привет. Давно ищу такой корпус. Но одного не пойму на некоторых сайтах цвет указывается как silver, а на других как dark-silver. Этот корпус выпускается в двух цветовых решениях или нет?


#27 Гремлин 13.03.2011 11:33
uran007
Цитата:
Этот корпус выпускается в двух цветовых решениях или нет?
А какая разница между серебристым или темно-серебрист ым цветом?
На оффсайте видел и тот и тот, разницы не заметил, разве что dark-silver чутка темнее.


#28 uran007 15.03.2011 19:25
Подскажите пожалуйста интернет магазин, где можно заказать(купить ) GMC Cannon R-5 Silver (именно серый, а не темно серый). Заранее спасибо.


#29 Slava_27 17.03.2011 09:44
1. все корпуса красят в одни цвет, где нашли две модели?
2. я заказывал в Санразе


#30 uran007 20.03.2011 22:18
Парни извините за настойчивость, но на фото на оф сайте корпус явно гораздо светлее чем на полке в магазине. Мне просто хочется купить этот корпус именно серебристого цвета. Или все таки он только дарк-сильвер бывает... :sad:
