Сегодня мы узнаем некоторое количество полезной информации об одной из самых необычных видеокарт на основе GTX 560 Ti - продукте iGame от корейской компании Colorful. Оригинальный материал находится на корейском сайте Brain Box.

Не стоит даже говорить о том, что GTX 560 Ti является очень популярным решением среди геймеров, следящих за своим бюджетом - за вполне вменяемую сумму Nvidia предлагает очень даже неплохую производительность, надеюсь, что с этим никто не будет спорить? Но кому придёт в голову брать референс, когда можно найти гораздо более интересные экземпляры GTX 560 Ti? Рынок наводнён различными вариациями на тему 560-го "Джифорса" и выбор покупателя ограничен лишь размером его кошелька и собственными запросами. Как я уже сказал во вступлении, одну из самых интересных (как внешне, так и внутренне) версий бойкой карточки "лагеря зелёных" представила компания Colorful. Давайте познакомимся с ней поближе, уважаемые читатели.

Карточка поставляется в обычной коробке (это я намекаю на то, что никаких чУмоданов, как это было с GTX 590 от Gigabyte, к примеру, тут нет). Частоты новинки следующие: 900/1900/4200МГц (ядро/шейдеры/память), можно сказать, что видяшка недалеко ушла в этом плане от референса. Память не подверглась изменениям, её объём остался прежним - 1024МБ. На карточке присутствует довольно любопытная кнопка, отвечающая за разгон. На деле она выполняет ту же функцию, что OC-переключатель на новых Radeon'ах, т.е. меняет используемый BIOS - один со стандартными частотами, другой с указанными выше. Мне не совсем понятно, какой смысл в использовании столь навороченной видеокарты на референсных частотах.

Два скриншота из GPU-Z ниже показывают оба рабочих режима карточки:

Это с активированным кнопкой разгоном

А это в штатном режиме

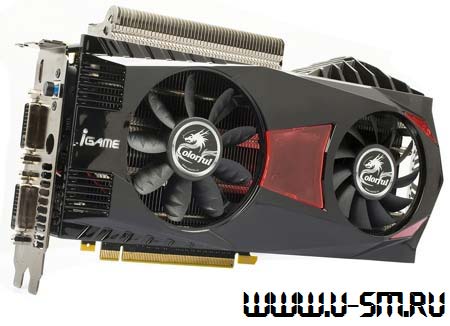

Давайте полюбуемся запоминающейся внешностью видеокарты из Китая, камрады.

Авторы оригинального материала отмечают превосходный дизайн карты и я, пожалуй, с ними в этом соглашусь, ибо мне внешний вид продукта Colorful показался довольно приятным. Я вообще большой любитель нереференсных карт (добротной/качественной их половины), Вы наверное в курсе уже Говорится, что кулер двухслотовый, так что проблем с размещением в любом более-менее приличном корпусе возникнуть не должно.

Обратите внимание - та часть карточки, на которой находится графическое ядро, обдувается 80мм вентилятором, а область VRM охлаждается при помощи 70мм "карлсона". Интересное решение, хотя мы нечто похожее уже видели, вспомнить бы ещё где...кажется, в одном из решений Arctic.

Для большего удобства подключения коннекторов от блока питания, Colorful снабдила своё детище эдакими мини-удлинителями - хорошая идея, на мой взгляд.

На верхней стороне видеокарты мы можем увидеть ставший уже традиционным для продукции Colorful выпирающий радиатор, являющийся неотъемлемой частью системы охлаждения графического адаптера. Грамотное решение китайских инженеров, потратили место с умом, а не налепили пластиковый кожух по всей поверхности видяшки, как делают почти все остальные вендоры.

На фото выше запечатлена та самая оверклокерская кнопка, также мы можем увидеть пару DVI и mini-HDMI.

Как и у всех GTX 560 Ti, у данной видеокарты всего один SLI-коннектор, т.е. можно объединить только лишь две карточки в тандем.

Наш старый знакомый - графический чип GF114, ревизия A1 (других и нет пока).

Питание карточки осуществляется по схеме 6+1, будем надеяться, что это положительным образом скажется на разгоне девайса. Также отмечается, что применены высококачественные компоненты, хотя в наше время этим никого не удивишь, но как бы там ни было, это приятная особенность новинки.

На фото хорошо виден провод, идущий от кнопки разгона/смены BIOS к печатной плате видяхи.

Как и у других серьёзных продуктов компании, у iGame560-1024 D5 Ymir имеются точки замера напряжения - незаменимый инструмент в оверклокерском деле.

Тут вы можем видеть применяемую память - это GDDR5 производства Samsung.

Поглазеем в последний раз на печатную плату карты, далее будут лишь фотографии системы охлаждения новинки.

Вновь нам демонстрируют верхнюю часть радиатора, но с другого ракурса.

Таким вот причудливым образом подключены вентиляторы системы охлаждения видеокарты. Судя по всему, у них разная скорость вращения, наверное разработчики посчитали такой вариант является наиболее оптимальным по соотношению эффективности/шума от СО.

Утверждается, что знаменитый "вдохновлённый акулой" () дизайн лопастей вентилятора лучше продувает радиатор и собирает меньше пыли. Вот бы кто эти данные проверил...

Заботливый производитель снабдил видеокарту бэкплейтом, который не только предотвращает деформацию печатной платы, но и отводит на себя тепло (служит своеобразным радиатором - помню EVGA не так давно продавали карты с такими бэкплейтами дороже, чем без оных).

Радиатор огромен и непривычен (не знаю как Вам, а мне - точно) по форме. Он сделан из алюминия, а теплотрубки, пронизывающие его - из меди с никелевым напылением.

Отмечается, что контактная поверхность радиатора довольно велика и хорошо обработана.
