Обзор видеокарты Gigabyte GeForce GTX 560 OC (N56GOC-1GI)

E-mail Печать

Сегодня, в этот прекрасный вечер пятницы, перед самыми выходными, я решил подготовить пересказ обзора видеокарты от Gigabyte, той их версии GTX 560, что снабжена переработанным (в который уже раз) кулером WindForce 2X. Эту модификацию знаменитой системы охлаждения я заприметил уже довольно давно и всё интересовался её эффективностью. В этом материале с канадского сайта APH Networks мы узнаем много интересного об этом графическом адаптере.





























К обозревателю карточку прислали прямиком из графического подразделения Gigabyte, посредством UPS (это такая служба доставки), вот в такой коробке:



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)









Внутри почтовой коробки была другая, более интересная нам с Вами:



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Видеокарта работает на частотах 830/1660/4008МГц (ядро/шейдеры/память), серьёзным разгоном это не назвать даже с натяжкой. Габариты карточки составляют 43x238x130мм, для питания системы с этим продуктом Gigabyte, нужно иметь БП не менее 500 ватт мощности.









Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



В комплект поставки видеокарты входят следующие аксессуары:



  • Один переходник DVI > VGA
  • Два переходника с двух молексов на 6-и пиновый коннектор питания
  • Один переходник Mini HDMI > HDMI
  • Один инструкция по эксплуатации/мультиязычный мануал по установке
  • Один компакт-диск с драйверами и софтом

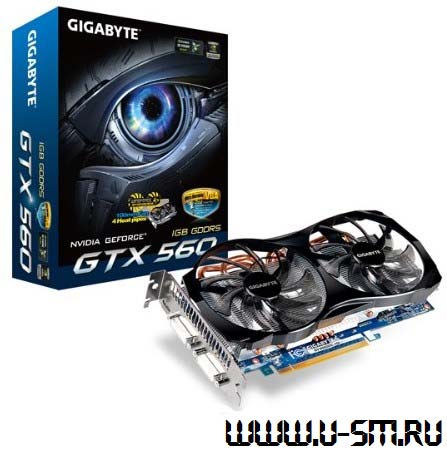

А теперь полюбуемся на виновницу торжества, героиню сегодняшнего материала:

Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Кулер WindForce 2X стал выглядеть внушительнее - применены другие PWM-вентиляторы, большего типоразмера (100мм вместо 90мм). Количество теплотрубок - четыре штуки, материал изготовления радиатора - алюминий. Кстати, сообщается, что с чипов памяти тепло никоим образом не передаётся на радиатор, т.е. охлаждаются они лишь воздушным потоком от "карлсонов", прискорбно. Пластины радиатора расположены под некоторым углом, что должно препятствовать возникновению турбулентного шума. Кулер длиннее печатной платы видеокарты - 23.8 сантиметров, как и сама карточка, он изготовлен в Тайване.





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Синий цвет печатной платы - фирменный знак Gigabyte, автор материала недолюбливает системные платы этого вендора (как раз по причине столь странного цвета), а вот к видеокартам таких претензий нет. GeForce GTX 560 OC (N56GOC-1GI) поставляется с защитными колпачками на всех (два DVI и mini-HDMI) видеовыходах, также говорится о количестве SLI-коннекторов, коих традиционно, пять... шутка - одна штука.







Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Видеокарта со снятой системой охлаждения, не будем акцентировать на этой, уже много раз виденной картине, внимание. Однако, стоит упомянуть, что Gigabyte использует в печатной плате данной версии GTX 560 твердотельные конденсаторы, МОП-транзисторы с низким сопротивлением переключения и ферритовые дроссели. По идее, все это добро должно снижать энергопотребление карточки, стабилизировать питание и увеличивать потолок её разгона.













Графическое ядро видеокарты - GF114 не нуждается в представлении. А вот используемая память - нуждается. В данной видеокарте задействованы чипы памяти Hynix H5GQ1H24AFR общим объёмом в 1024МБ, т.е. 8 чипов по 128МБ. Не написано, каков предел их тактовой частоты, видимо мы увидим это в том разделе материала, в котором карточку будут разгонять.









Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Вот как выглядит Gigabyte GeForce GTX 560 OC (N56GOC-1GI) внутри системного блока.









А вот конфигурация тестового стенда, что используется на сайте APH Networks:



Процессор: Intel Core i3-2120
Кулер на процессор: Thermaltake Frio (Noctua NF-P12)
Материнская плата: ASUS P8P67 PRO
Оперативная память: Kingston HyperX KHX1600C9D3X2K2/8GX 2x4ГБ
Накопители: OCZ Vertex 2 160ГБ 25nm; Western Digital Scorpio Blue 320ГБ
Корпус: Cooler Master Silencio 550 (Noctua NF-S12B ULN)
БП: FSP AURUM CM Gold 650 ватт
Звук: Auzentech X-Fi Bravura
ОС: Microsoft Windows 7 Professional x64





Конкурсанты:

  • AMD Radeon HD 6850 1ГБ (референсные частоты)
  • AMD Radeon HD 6870 1ГБ (референсные частоты)
  • Gigabyte Radeon HD 6870 1ГБ SOC (950/4400МГц)
  • Gigabyte GeForce GTX 560 1ГБ OC (830/1660/4008МГц)









Тестирование видеокарты Gigabyte GeForce GTX 560 OC (N56GOC-1GI)





Пришла пора узнать производительность новинки.. хотя зная, на что способен референсный GTX 560, знаешь, на что способны все остальные.





3DMark 11



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Думаю, что комментарии излишни - графики довольно просты и определить какая видяшка в каком тесте лучше других может каждый.











Battlefield: Bad Company 2





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Тест проводился на уровне Heart of Darkness в разрешении 1910х1200, все настройки на максимум. Для каждого из "забегов" менялись лишь показатели AA/AF.











Call of Duty: Black Ops





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Тест проводился на уровне S.O.G., все настройки на максимум, в конфиге игры была убран лимит на 85 FPS (поставили 500).











Colin McRae: DiRT 2





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Использовался встроенный в игру бенчмарк, все настройки на максимум, разрешение тоже самое, что и всегда - 1920х1200.











Far Cry 2





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Настройки такие же, как и в предыдущей игре, для замера FPS использовался встроенный бенчмарк.











Just Cause 2





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



В этой игре для проведения тестов не менялись AA/AF, а просто гонялись три доступных встроенных бенчмарка на максимальных настройках графики в разрешении 1920х1200.











Metro 2033











На каких настройках гонялась игра, хорошо видно по графикам. Используемый для теста уровень - Bridge.











Unigine: Heaven v2.5





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Бенчмарк гонялся на максимальных настройках графики при 8xAA и 16xAF, единственный показатель, который менялся - тесселяция.











Энергопотребление, температурный режим, уровень шума





Первым идёт тест, демонстрирующий аппетит видеокарты до электроэнергии:



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



На графике показано энергопотребление системы целиком в ваттах, чем меньше это значение - тем лучше. На мой взгляд, в графике не хватает других видеокарт на основе GTX 560, сравнить продукт Gigabyte не с чем Undecided











Температурный режим





Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Прогрев проводился FurMark'ом. Автор пишет, что у большинства читателей результат будет лучше, т.к. ревьювер для своих тестов использует корпус с минимальным воздушным потоком внутри (все вентиляторы - тихоходные Noctua неизвестно какой модели), соответственно в более продуваемых шасси температура под нагрузкой будет меньше. Показатели вполне нормальные, учитывая дикий нрав "Волосатого Бублика", в играх градусы будут значительно ниже, так что беспокоиться о том, что карточка вдруг сгорит или с ней случится какая-либо подобная неприятность из-за высокой t°, не приходится. Однако автор отмечает, что протестированная им не так давно Gigabyte Radeon HD 6870 SOC показала те же самые температурные данные при 40% скорости вращения вентиляторов своей системы охлаждения WindForce 3X, а у тестируемого GeForce GTX 560 OC (N56GOC-1GI) скорость работы "карлсонов" не ограничена 40%, т.е. они могут разогнаться и до 100% (что наверняка и делали).







Что касается шума, то чисто субъективно автор материала по 10 балльной шкале (где 0 - абсолютная тишина, а 10 - нечто невообразимо шумное) присудил бы рассматриваемой видяшке Gigabyte 2.5 балла при скорости работы кулеров на 40% (это их минимальная скорость вращения, около 1000 оборотов в минуту), 5 баллов из 10 при скорости вращения вентиляторов на 100% (2000 оборотов в минуту). Отмечается тот факт, что если вручную выставить 50% скорости "вентилей", то видеокарта начинает выделяться по шуму в тихом ПК, а в обычном, среднестатистическом шасси, её вряд ли можно будет услышать на фоне прочих компонентов компьютера.









Разгон видеокарты Gigabyte GeForce GTX 560 OC (N56GOC-1GI)





Автор материала решил использовать не привычный большинству ревьюверов программный продукт MSI Afterburner, а прилагаемый к продукту Gigabyte софт EasyBoost.



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)



Т.к. данная программа не имеет встроенной утилиты для проверки разгона на стабильность, обозреватель использовал для этой цели FurMark. Итоговый результат - поднятие частот с 830/1660/4008МГц (ядро/шейдеры/память) до 950/1900/4160МГц. Получается, что карточка погналась на 14.5% по сравнению с своими базовыми частотами и на 17.3% по сравнению с эталонной GTX 560 от Nvidia. Автора материала не порадовал только разгон памяти, он считает его довольно-таки слабоватым. Для сравнения приводится результат разгона Gigabyte Radeon HD 6850 OC и Gigabyte Radeon HD 6870 SOC, их память работала на 4800 и 5000МГц.









Выводы



Видеокарта Gigabyte GeForce GTX 560 OC (N56GOC-1GI) называется относительно недорогим (190 долларов США) и тихим решением, в плане производительности способным удовлетворить требованиям большинства геймеров. Однако если сравнивать продукт с Radeon HD 6870, то у последнего есть преимущества при работе с тесселяцией, плюс карточка AMD менее горячая и всё это при ~равной стоимости. Зато в плане разгона основанная на GF114 видяшка показывает себя не в пример лучше "Радеона", пусть базовые частоты не высоки, но после ручного разгона карточка показывает то, на что она действительно способна. Единственное, что разочаровывает в плане оверклокинга - неудачный разгон памяти Hynix H5GQ1H24AFR, которая в случае Radeon HD 6870 погналась намного лучше.



Система охлаждения продукта довольно хороша, но вряд ли бы справилась бы с Nvidia HeatForce Smile



Обзор Gigabyte GeForce GTX 560 OC (N56GOC-1GI)





Итого, что мы имеем? Gigabyte взяла популярное графическое ядро, поместила его на нестандартную печатную плату с качественной элементной базой, снабдила видеоадаптер добротной системой охлаждения, в итоге получился продукт, способный потягаться с HD 6870.. в разгоне, конечно. А так как авторы с сайта APH Networks ещё в 2007 году отказались от оценки, выраженной в цифрах, для некоторых категорий комплектующих (среди которых и видеокарты), то этой самой оценки мы тут не увидим.







Автор оригинальной статьи - Jonathan Kwan, "перевод" - Slayer Moon, эксклюзивно для www.u-sm.ru

Статья является вольным переводом, даже скорее, пересказом обзора устройства с сайта APH Networks, она не нарушает ничьих прав, ибо все права принадлежат их авторам, а фотографии к статье - фотографам с указанных выше Интернет-ресурсов

Если Вы заметите ошибки, помарки и прочее - дайте знать мне: ЛС, форум или комментарием к статье.
