Обзор/тест корпуса Zalman Z11 Plus

E-mail Печать

Сегодняшний обзор посвящён новинке от Zalman: корпусу Z11 Plus, который является улучшенной версией народного Zalman Z9.









































По традиции начнём с упаковки, она выполнена из плотного картона, на котором изображён корпус и указаны ключевые особенности корпуса. Корпус весит 7,4 кг и для переноски предусмотрены прорези по бокам коробки, рекомендую заниматься транспортировкой корпуса вдвоём из-за достаточно больших размеров коробки.



Некоторые фотографии кликабельны

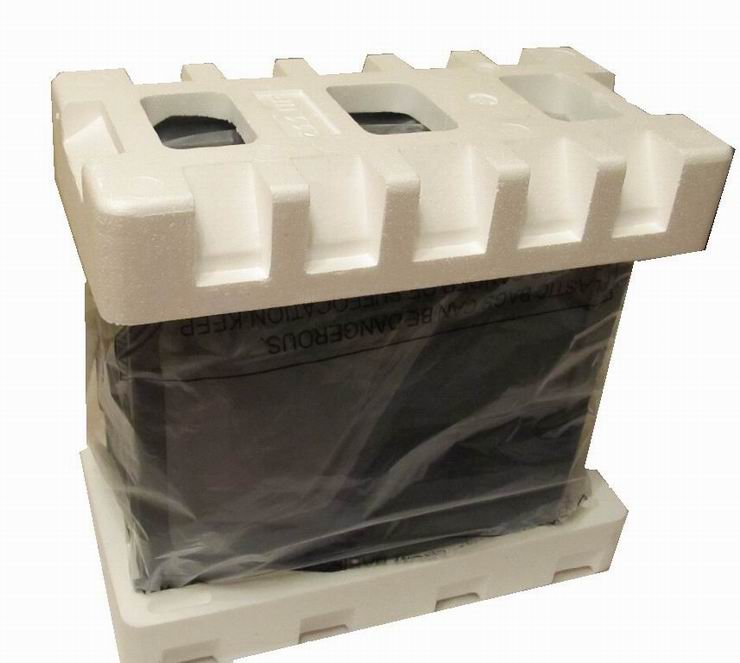

Для исключения повреждений при транспортировке корпус помещён в пакет и пенопласт (сверху и снизу). Также все элементы корпуса, которые легко царапаются, прикрыты плёнкой: передняя панель, блок с портами на верхней панели и окошко на боковой панельке.



Обзор и тестирование корпуса Zalman Z11 Plus







Теперь можно перейти к рассмотрению характеристик Zalman Z11 Plus:

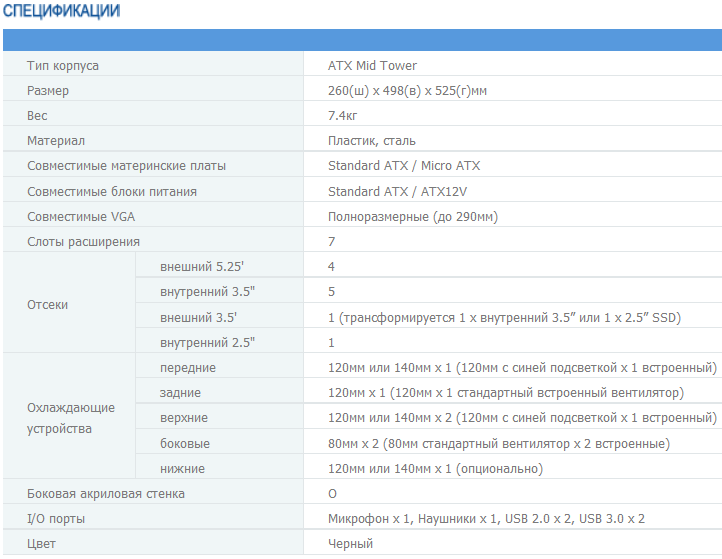

Спецификации корпуса Zalman Z11 Plus



Стоит отметить, что толщина металла составляет 0,6 – 0,8 мм.

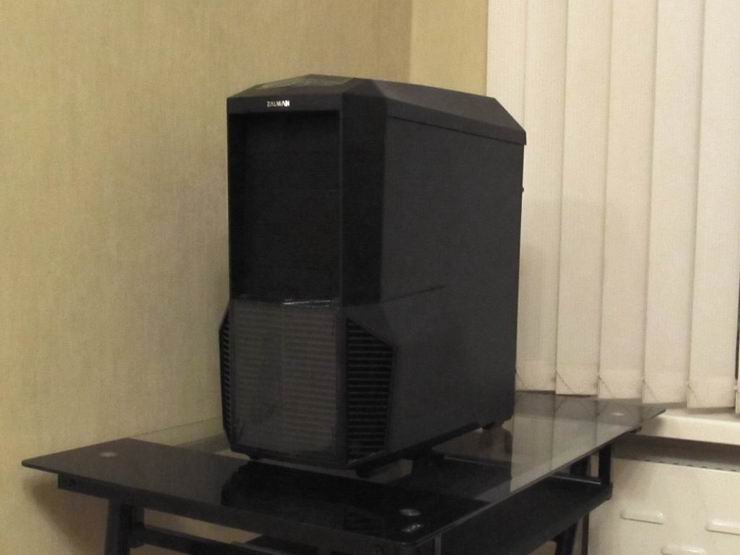

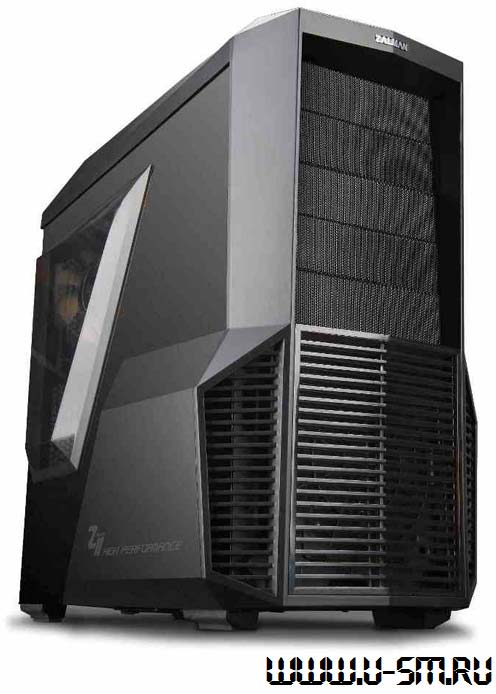

Корпус выглядит внушительно, благодаря выступающим элементам по бокам и отсутствию каких-либо “украшений” на решётке с горизонтальными элементами в нижнеё части передней панели. Z11 чем-то напоминает легендарный Silverstone Raven 1.



Обзор и тестирование корпуса Zalman Z11 Plus

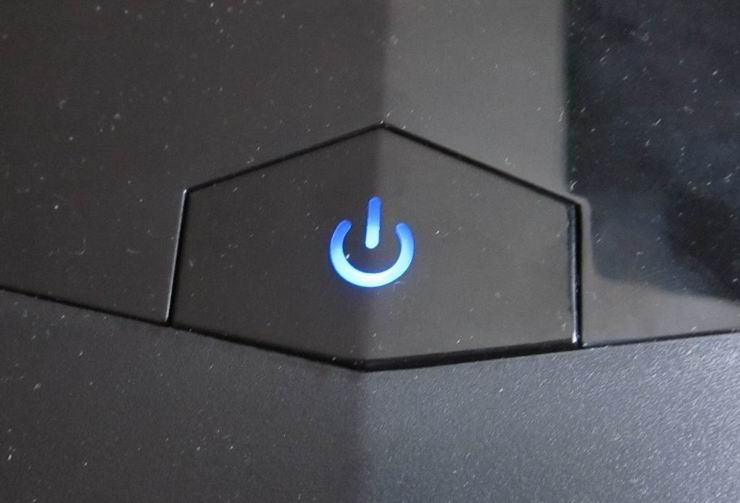

На верхней панели располагается достаточно массивная кнопка включения со встроенным индикатором. Сама кнопка и пространство вокруг неё выполнено из глянцевого пластика, который хорошо собирает отпечатки, возможно для ребят из CSI это хорошо, но для обычных пользователей достаточно сомнительное решение.

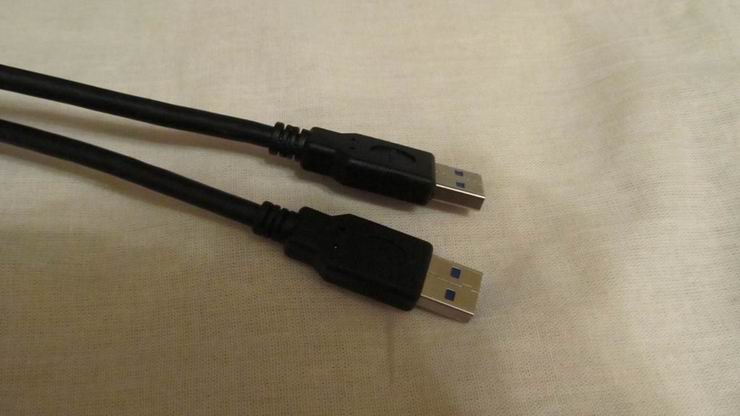

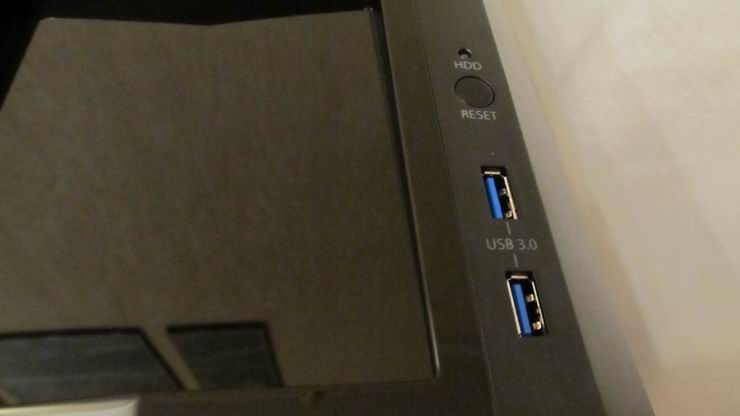

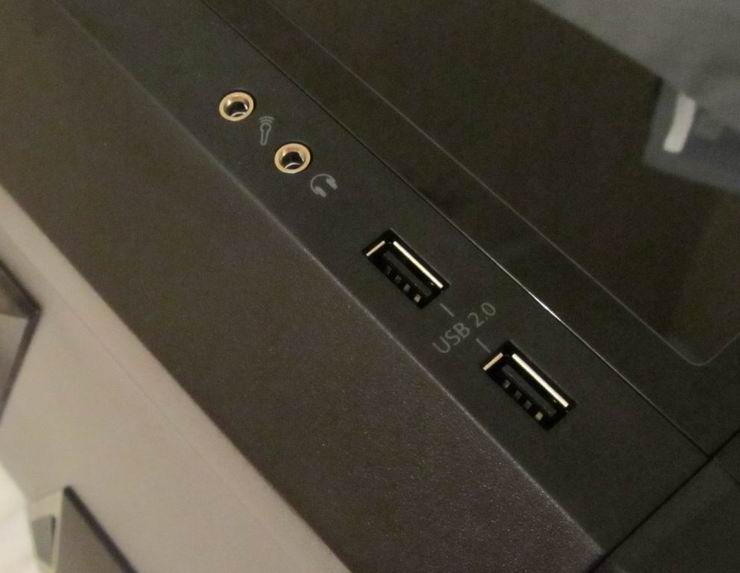

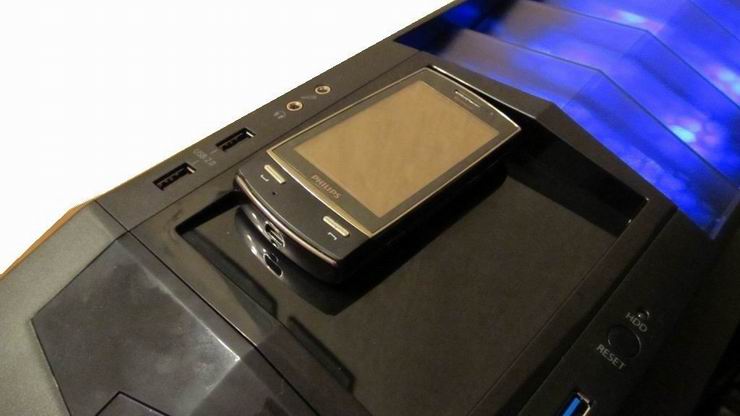

Помимо кнопки включения на верхней панели можно найти 2 порта USB 2.0 и аудиовыходами с левой стороны, а также парочку портов USB 3.0 с кнопкой Reset и индикатором активности накопителей с правой стороны. USB 3.0 по сути являются удлинителями портов с задней панели, данное решение сомнительно, всё-таки сейчас на рынке достаточно много материнских плат с внутренним подключением USB 3.0. Стоит отметить углубление на верхней панели, в которое можно положить телефон или флешку.

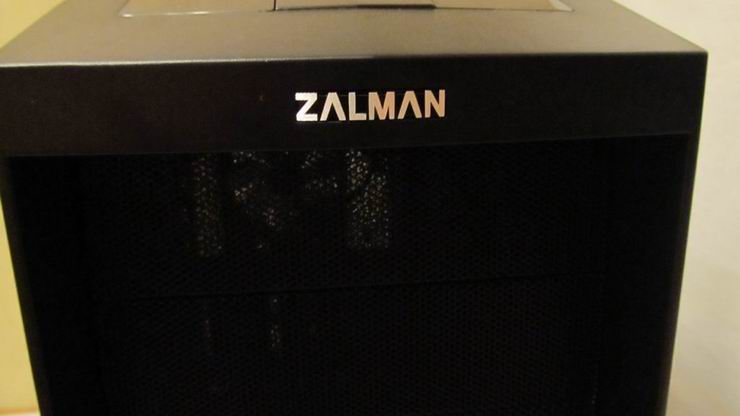

В самом верху передней панели расположился логотип производителя. под ним пять отсеков 5,25”, один из которых предусматривает установку внешнего 3,5” устройства, например картридера. Заглушки отсеков выполнены из металла с множеством круглых отверстий для свободного прохождения воздуха сквозь них.

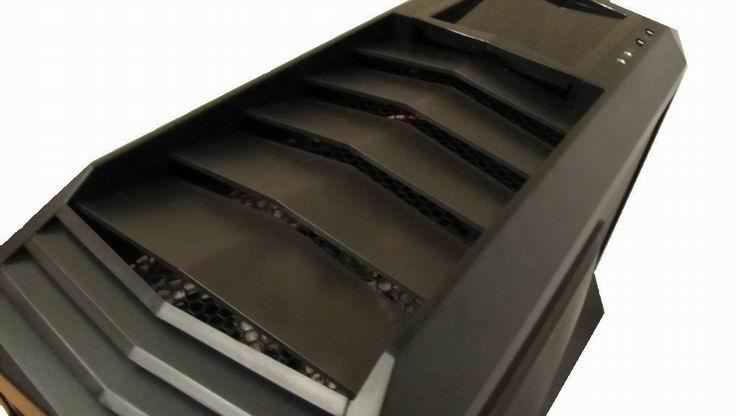

2/3 верхней панели занимает “чешуйчестая” решётка, по конструкции напоминающая решение AeroCool XPredator, но в данном случае нет регулировки угла атаки чешуек и пластик полупрозрачный.



Обзор и тестирование корпуса Zalman Z11 Plus

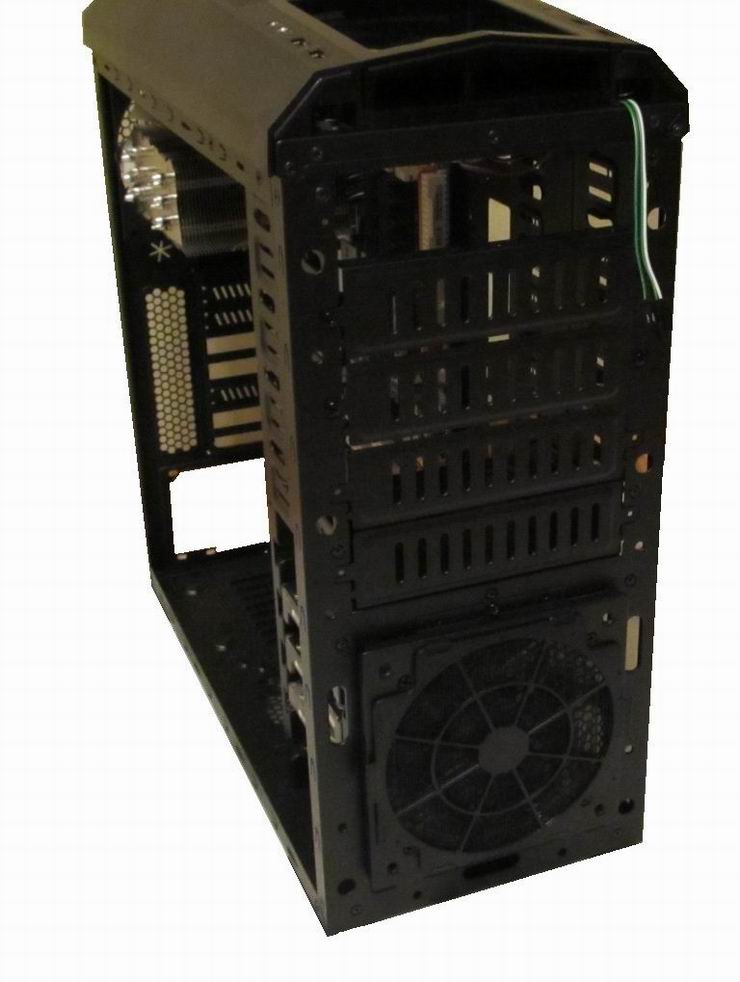

Передняя панели крепится на 6 пластиковых заглушках, для снятия панели необходимо приложить достаточно большое усилие. В верхней части находятся провода для подключения кнопки Power и индикаторов, изначально эти провода отключены. Внешние отсеки 5,25” прикрыты металлическими заглушками, которые нужно выламывать, 2 и 3 сверху дополнительно закреплены на винты (зачем!?). В нижней части предусмотрено посадочное место для 120/140 мм вентилятора. Изначально установлен 120 мм вентилятор с 4 синими светодиодами, пред ним имеется легко съёмный противопылевой фильтр, жаль, что перед его извлечением нужно снимать переднюю панель. Для извлечения вентилятора из корпуса нужно открутить всего один винт и потянуть блок с фильтром вверх.

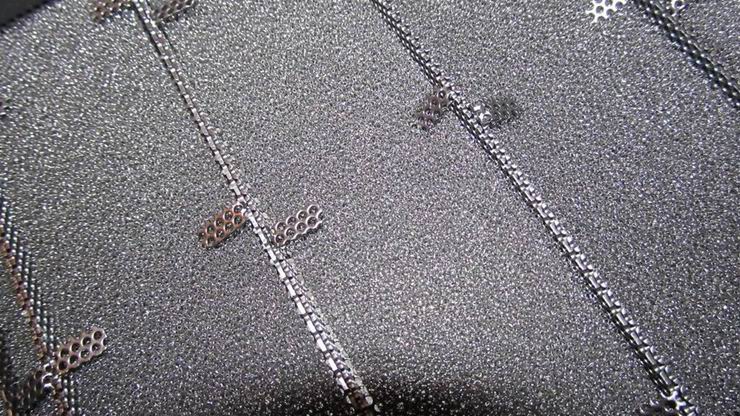

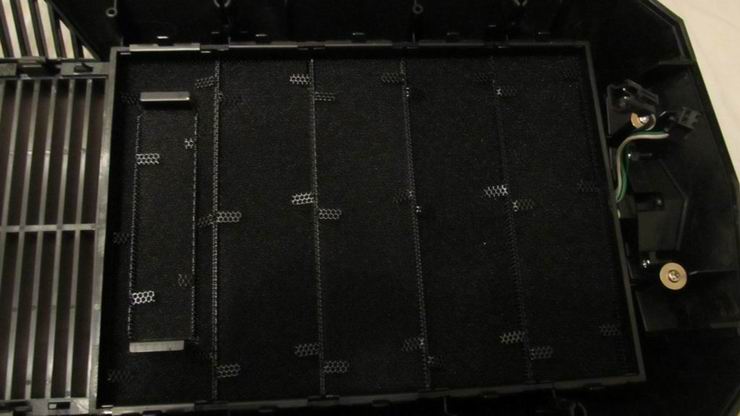

На заглушках отсеков 5,25” с внутренней стороны закреплены противопылевые фильтры, по своей структуре напоминающие поролон.

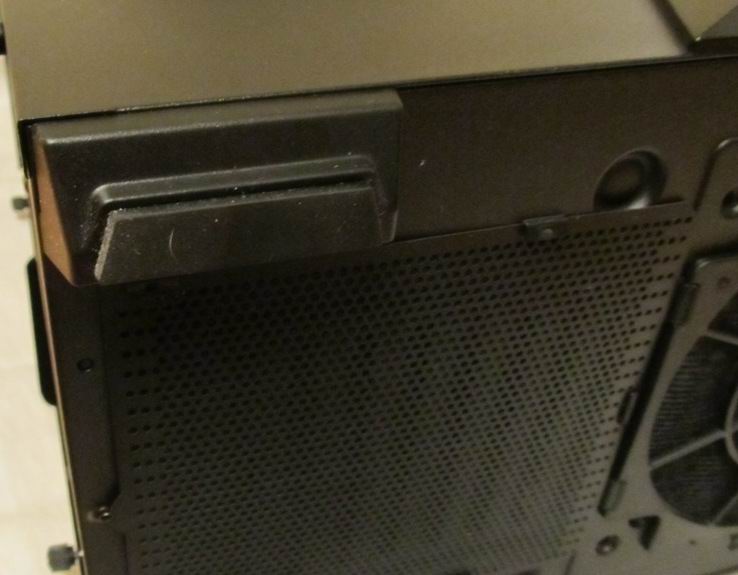

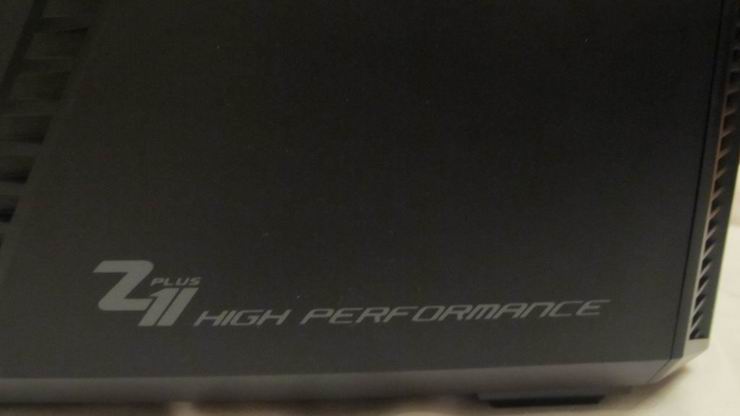

Боковые выступающие элементы с двух сторон одинаковые, но с левой стороны имеется скромный логотип с указанием модели (не скромный можно найти у CM HAF922), о назначении боковых элементов будет рассказано чуть позднее.



Обзор и тестирование корпуса Zalman Z11 Plus

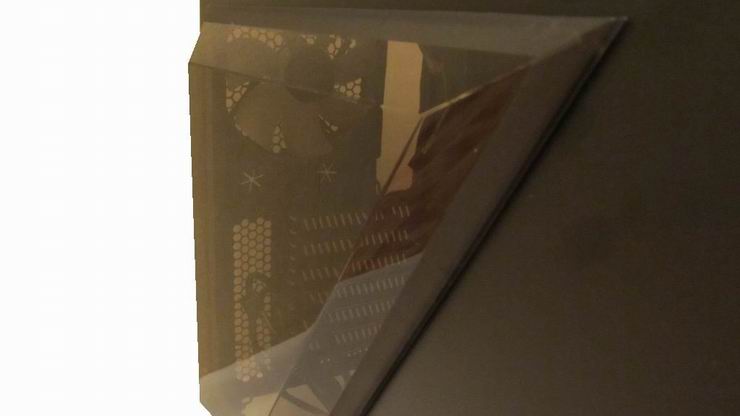

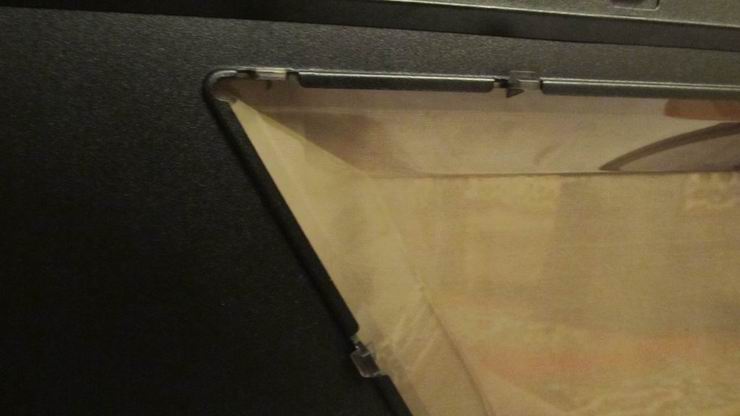

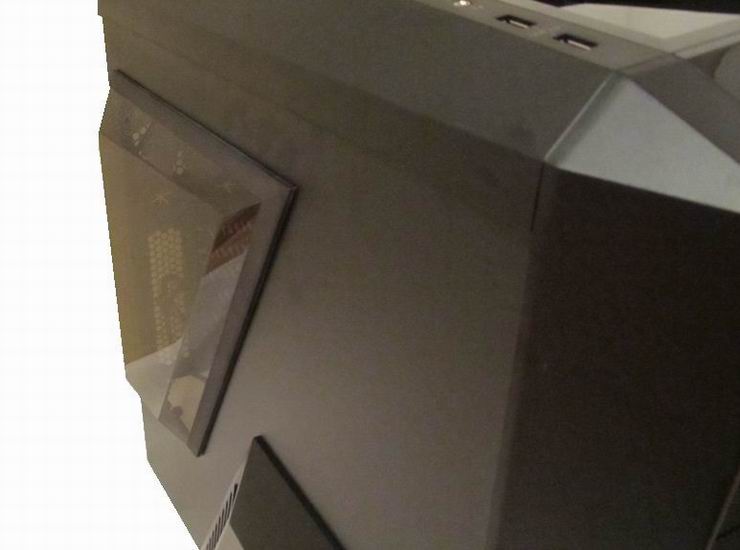

Также с левой стороны имеется достаточно большое окошко, выполненное из затемненного пластика. Окошко значительно выступает наружу и будь оно на 2 см выше, то можно было бы поставить кулер на CPU высотой до 19 см…

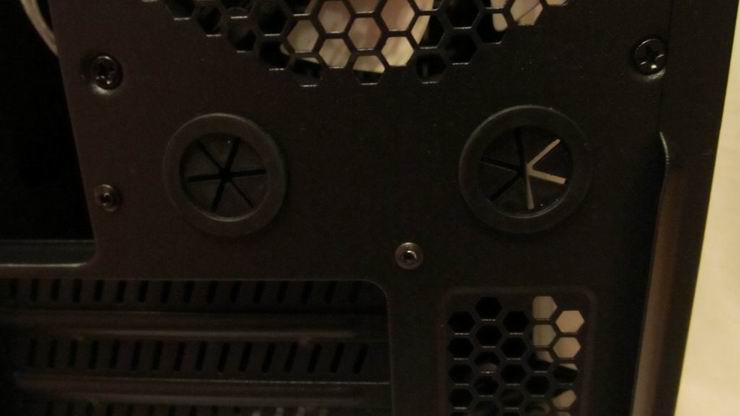

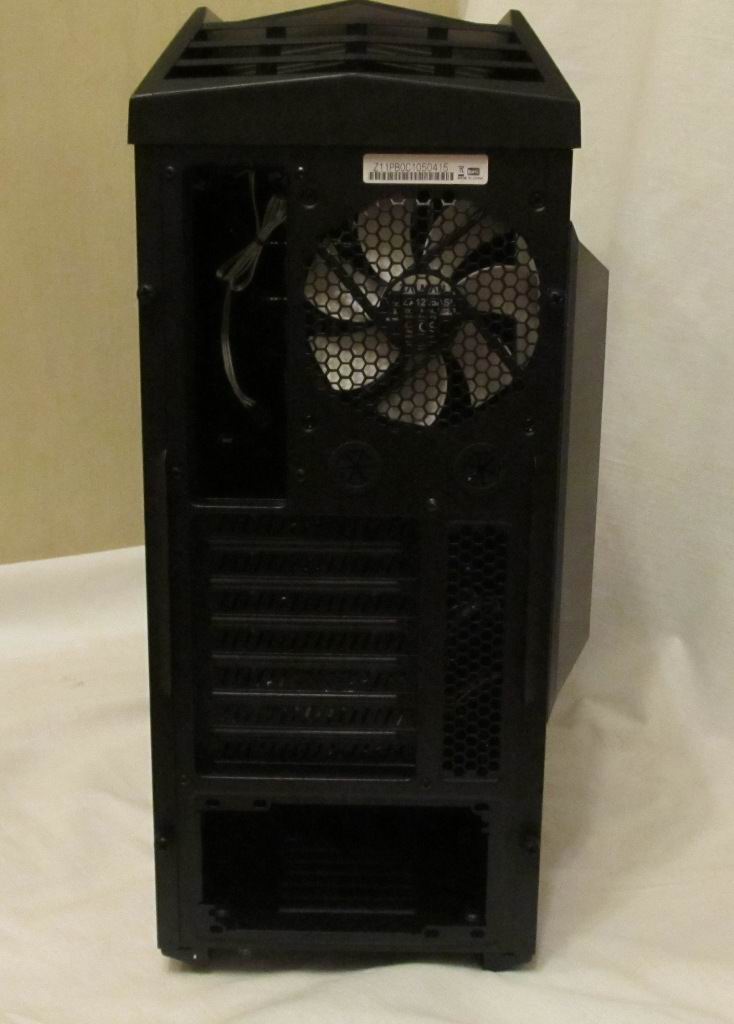

Взглянув на заднюю панель можно понять, что перед нами шасси от Z9, другие внешние элементы корпуса не выдавали его происхождения. На задней панели установлен 120 мм вентилятор, под которым располагается парочка прорезиненных отверстий для шлангов СВО. Боковые панели закреплены винтами с пластиковой головкой, что позволяет обойтись без инструментов.

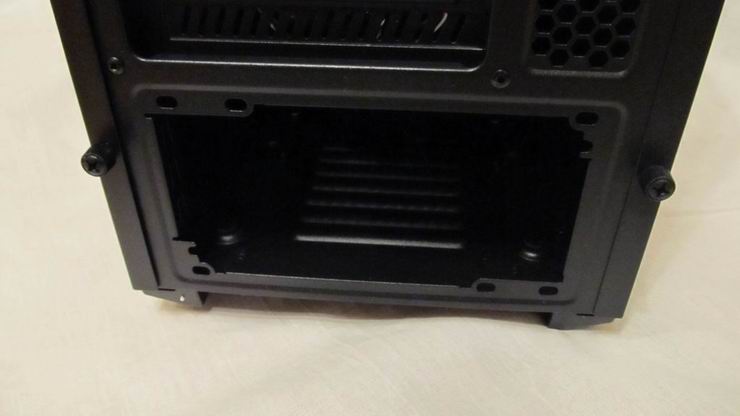

БП расположен снизу, предусмотрена установка как вентилятором вниз, так и вверх, данное решение сейчас встречается практически у всех корпусов.

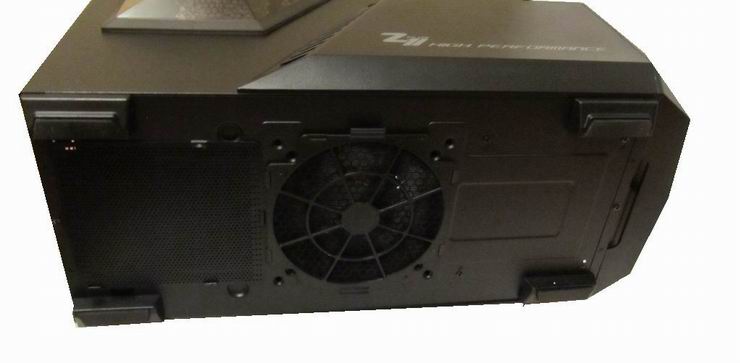

Теперь мы переворачиваем корпус и видим, что на пластиковые ножки наклеена резина, что, позволит, снизит вибрации.

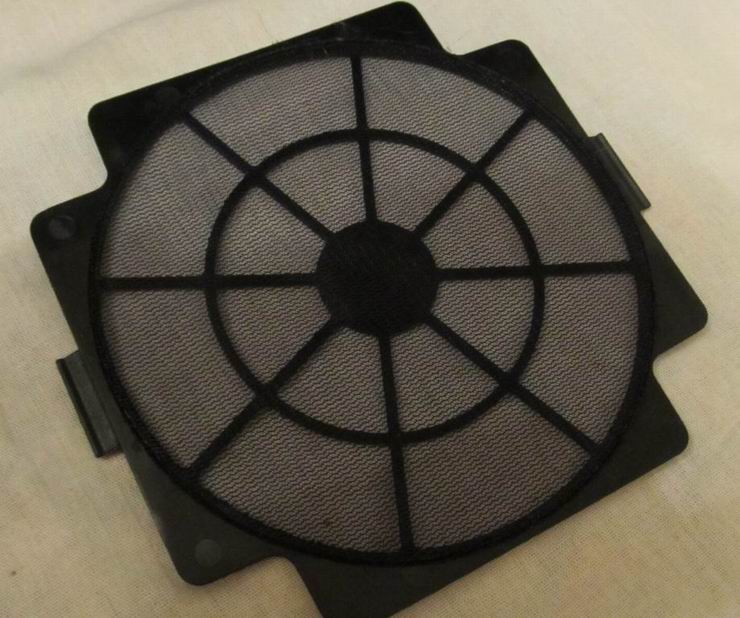

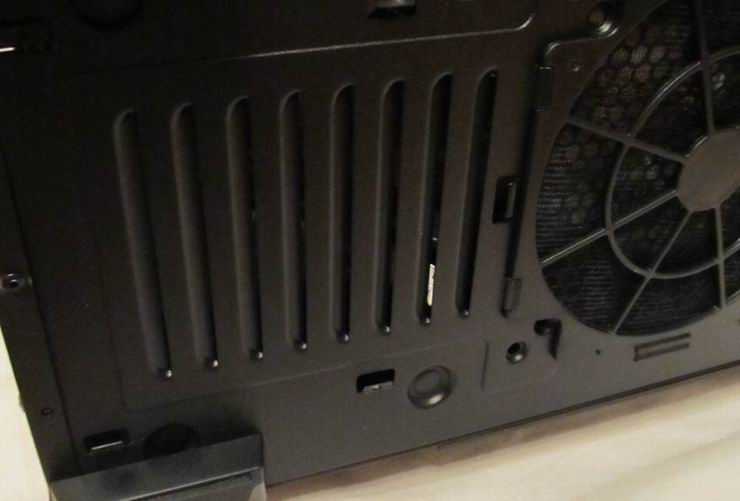

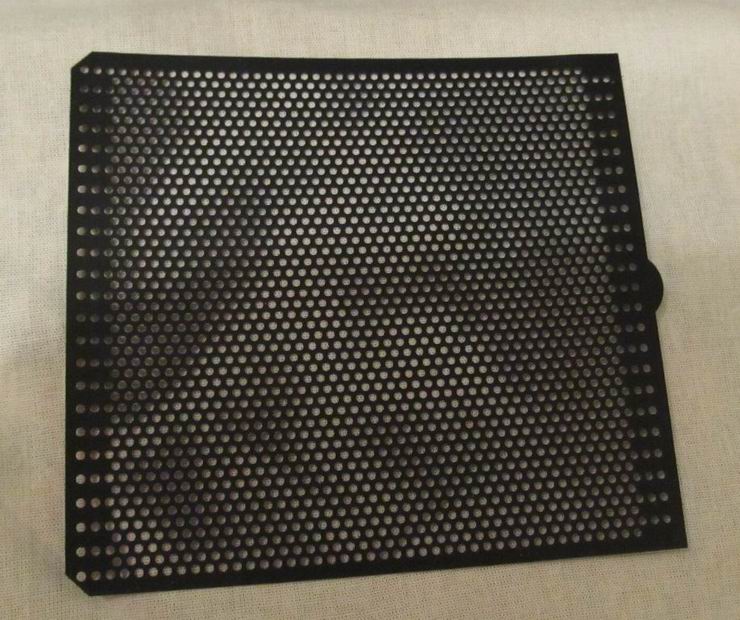

Под БП установлен противопылевой фильтр, который можно легко снять, но эффективность данного фильтра вызывает сомнения, к тому же решётка под БП имеет весьма неудачную конструкцию.

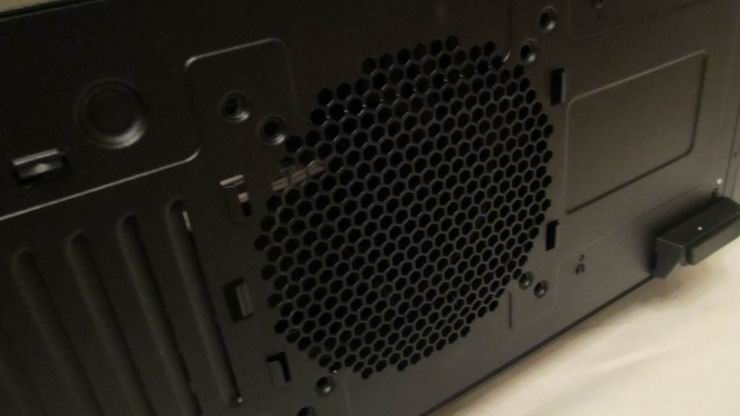

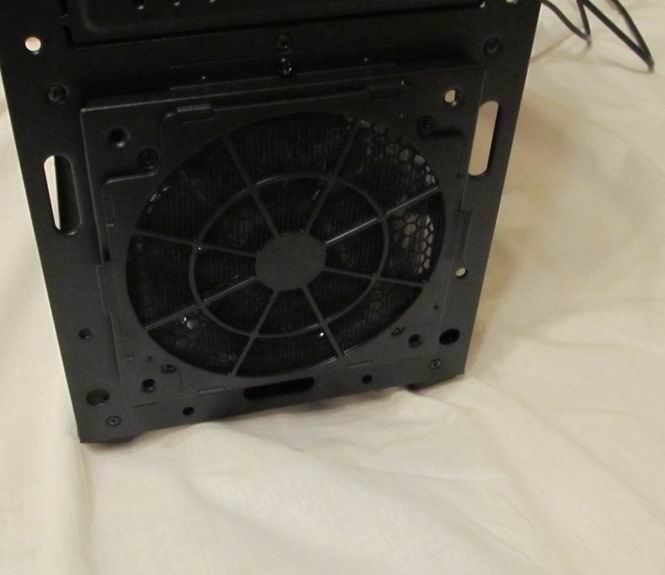

На нижней панели предусмотрено посадочное место под 120 или 140 мм вентилятор, перед решёткой имеется фильтр от пыли аналогичный тому, что мы видели на передней панели.

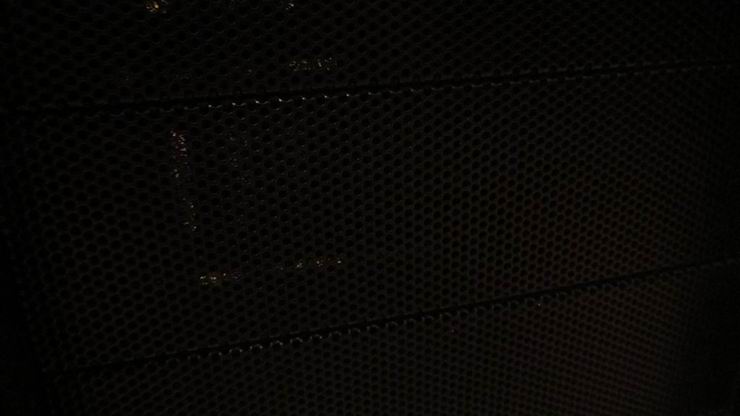

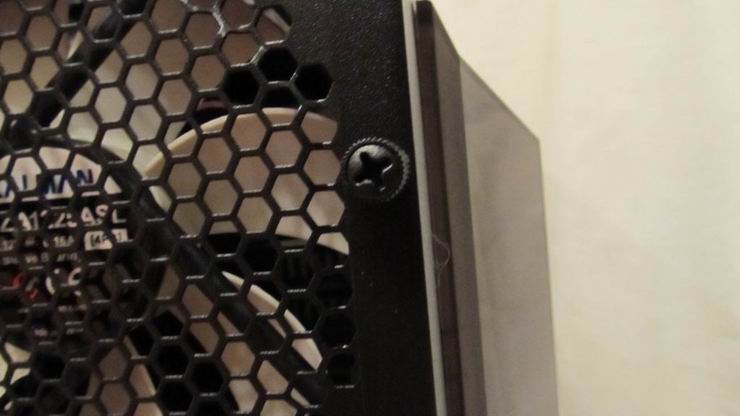

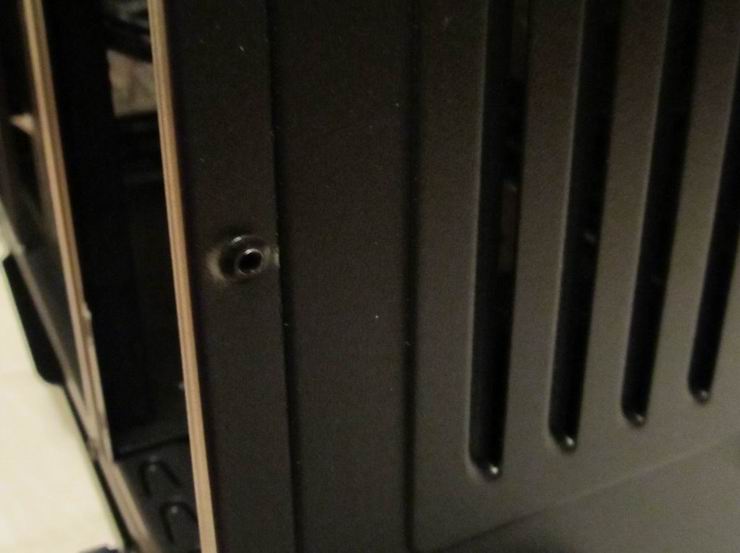

Судя по всему корпус красили уже после сборки и периодически встречаются небольшие “косяки”, см. фото ниже.

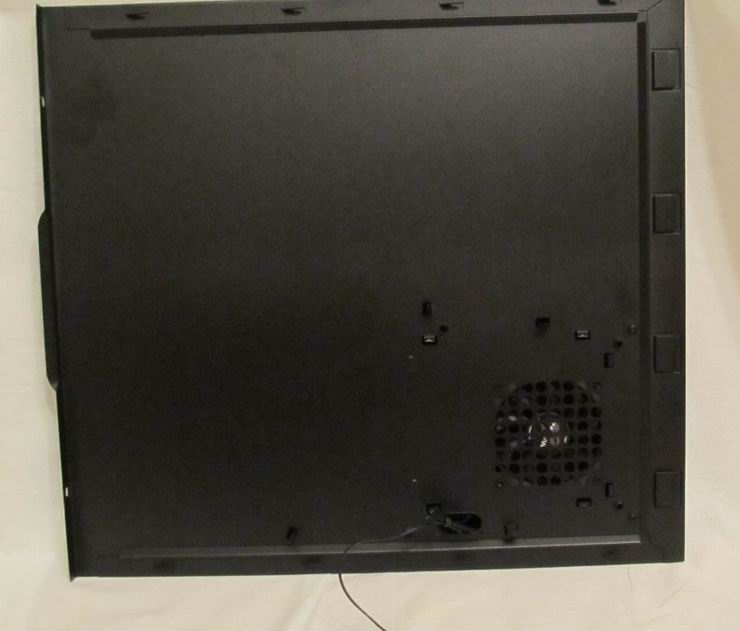

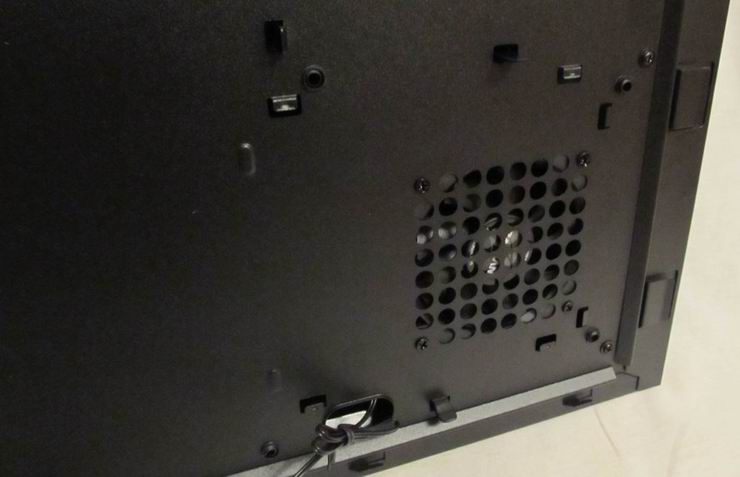

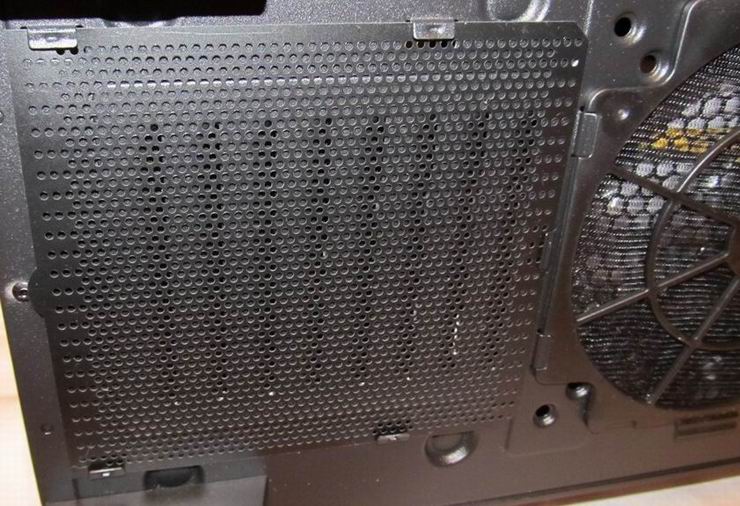

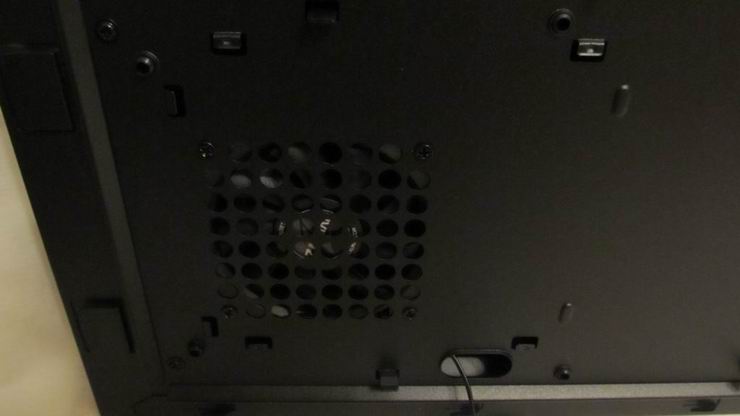

Теперь можно снять боковые панели, начнём с правой. И тут мы видим сюрприз - 80 мм вентилятор. Он работает на выдув, но судя по выштамповкам для установки фильтров, мог быть вариант с обдувам. Вентилятор низкопрофильный и работает достаточно тихо, но воздушный поток от него очень слабый и его эффективность под большим вопросом.

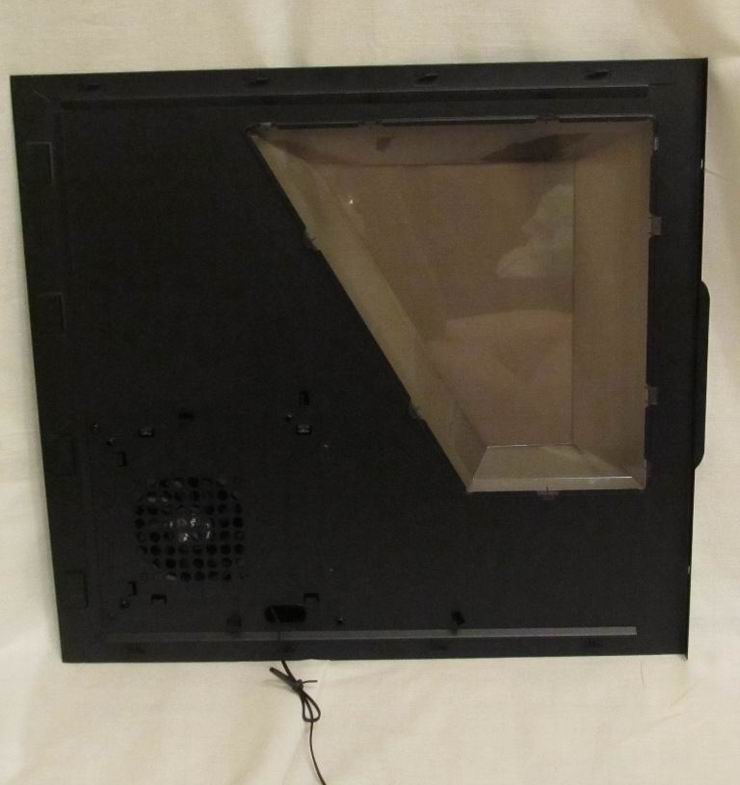

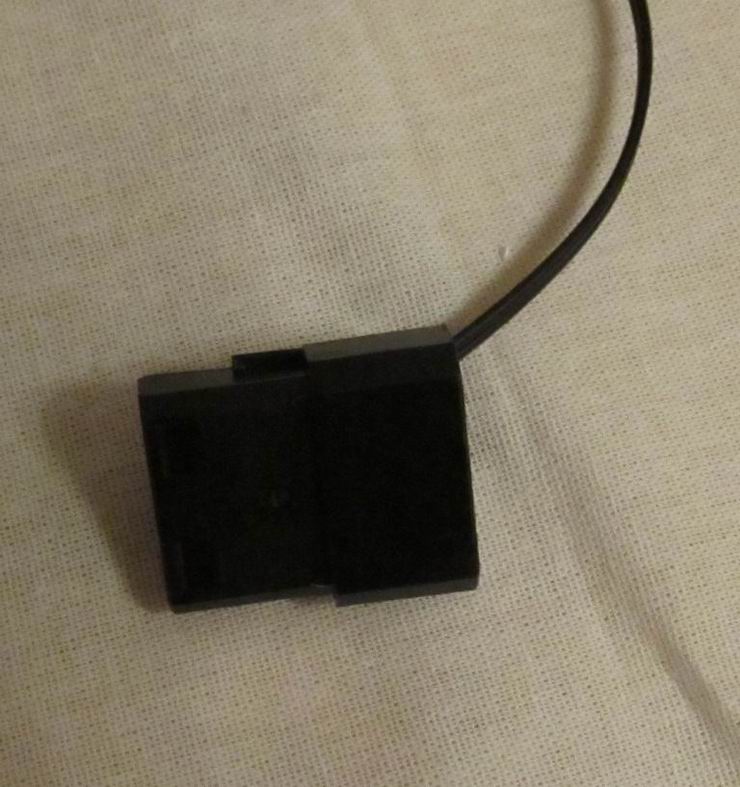

Теперь снимаем левую панельку и тут тоже имеется вентилятор. Как и его брат, он питается от MOLEX. При необходимости боковое окошко можно легко снять.

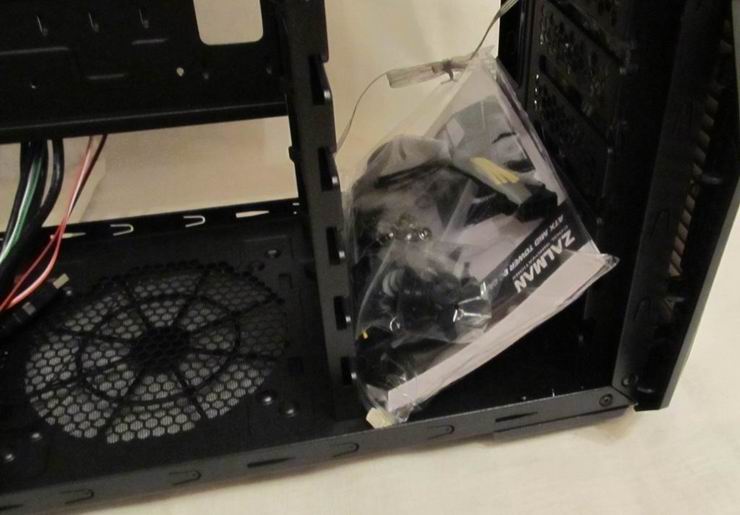

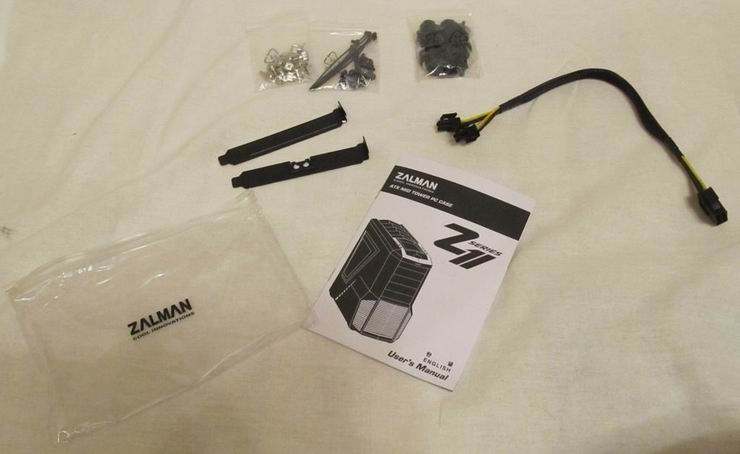

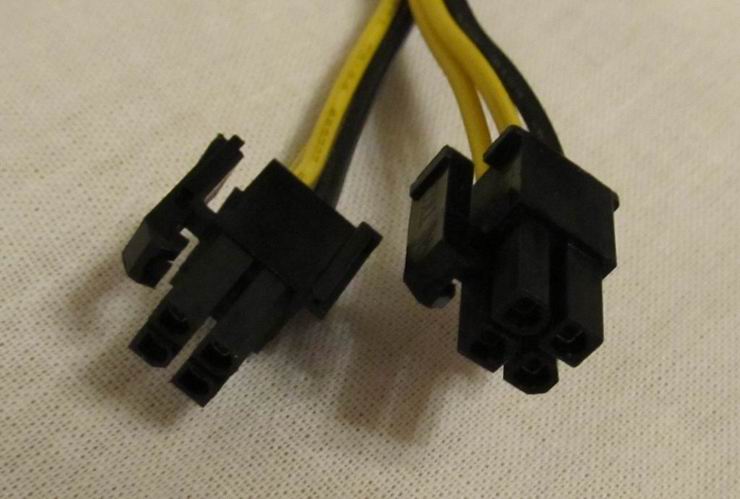

Открыв корпус мы находим мешочек в отсеке для накопителей со всем необходимым для сборки системы. В комплект входят все необходимые винтики, 5 стяжек, 2 заглушки для карт расширения (одна из которых предназначена для вывода проводов USB 3.0, удлинитель кабеля питания процессора и инструкция (русского языка в ней нет).





Стоит отметить, что удлинитель является разборным.



Обзор и тестирование корпуса Zalman Z11 Plus

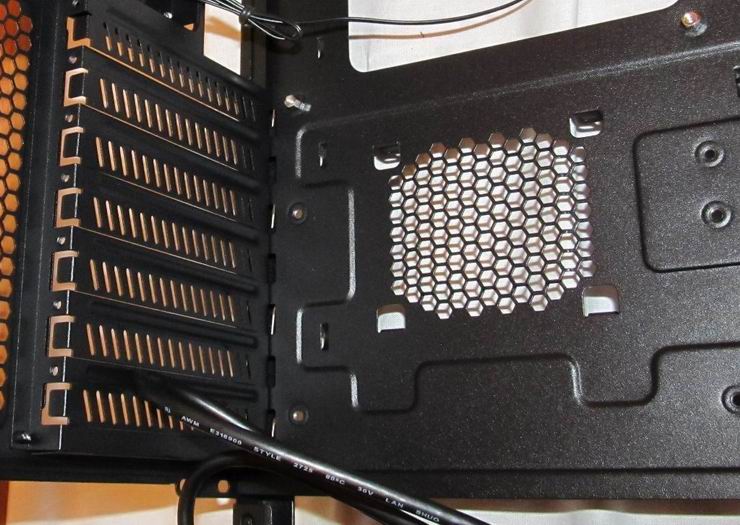

Заглушки на задней панели придётся выламывать, это досталось в наследство от младшего Z9. Также можно увидеть крепление для SSD с задней стороны поддона мат. платы.



Обзор и тестирование корпуса Zalman Z11 Plus

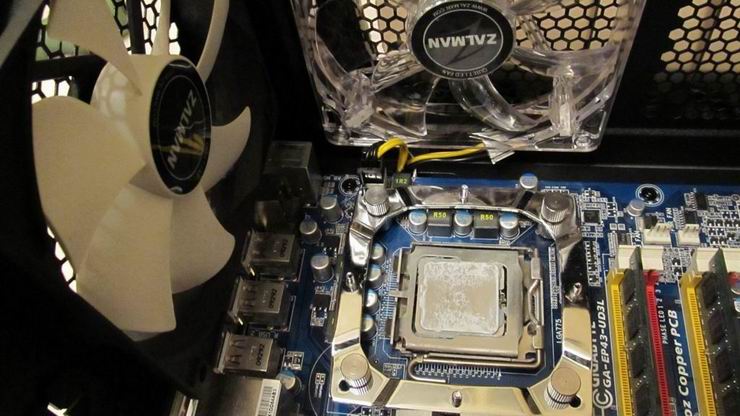

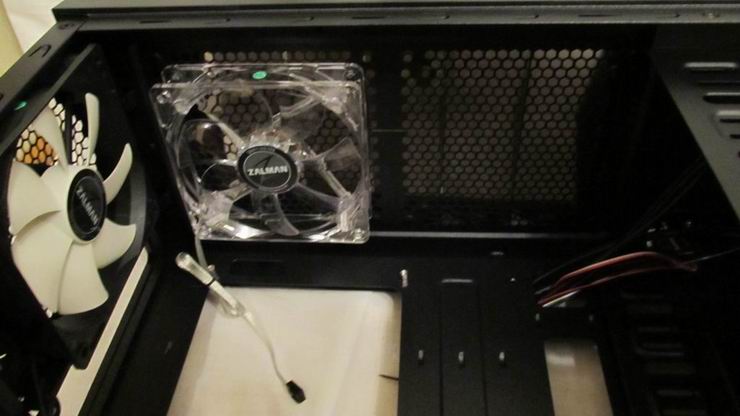

На верхней панели можно поставит два 120/140 мм вентилятора, но стоит учитывать, что при установке правого не получится поставит DVD привод в верхний отсек 5,25”. Производитель установи наверх один 120 мм вентилятор с четырьмя синими светодиодами.

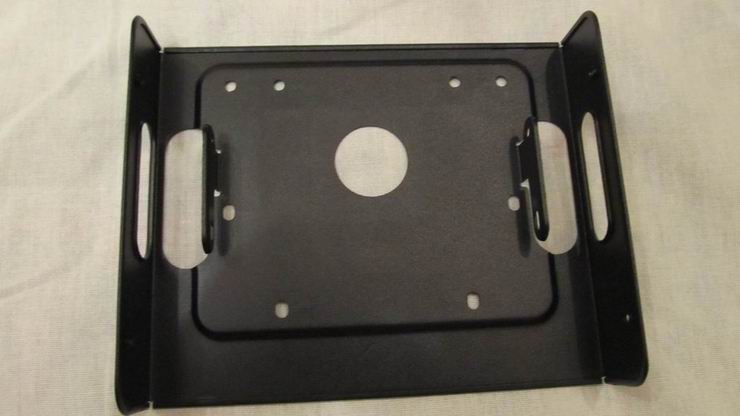

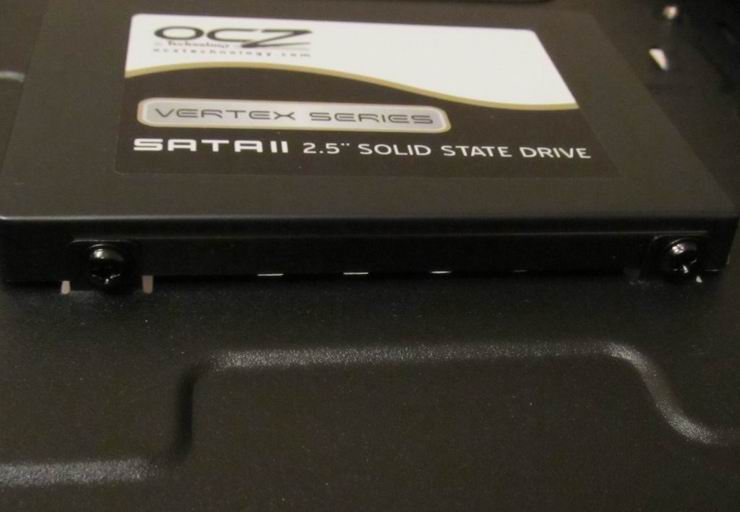

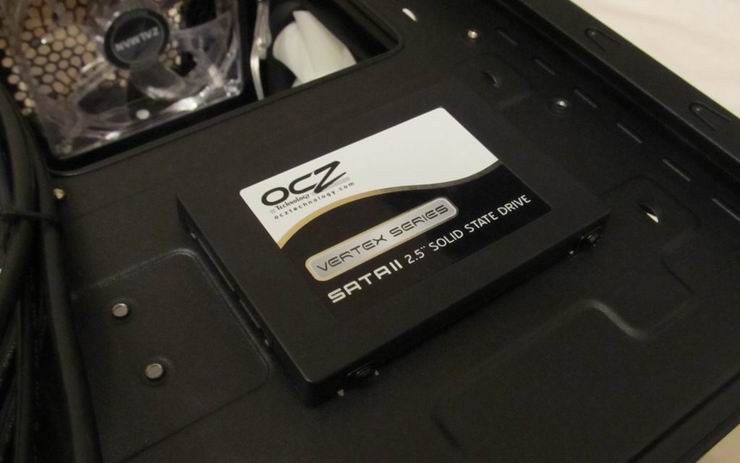

К поддону SSD крепится 4 винтами, но перед установкой стоит учитывать, что с обратной стороны будет достаточно сильный источник тепла в виде видеокарты. Помимо места на поддоне в Z11 можно поставит второй 2,5” накопитель, для этого подойдут салазки в нижнем отсеке 5.25”.







Провод питания CPU надо подключить в заранее иначе конектор просто не пролезет.



Обзор и тестирование корпуса Zalman Z11 Plus

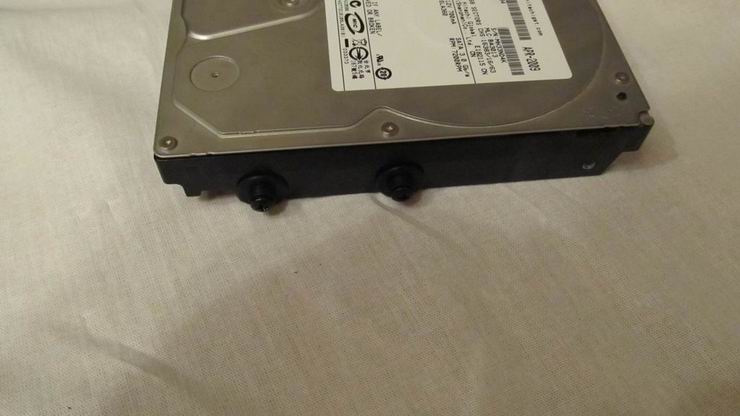

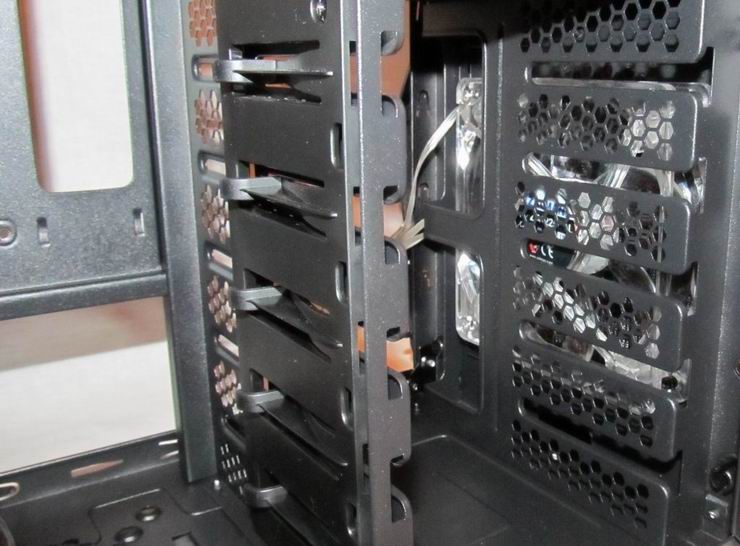

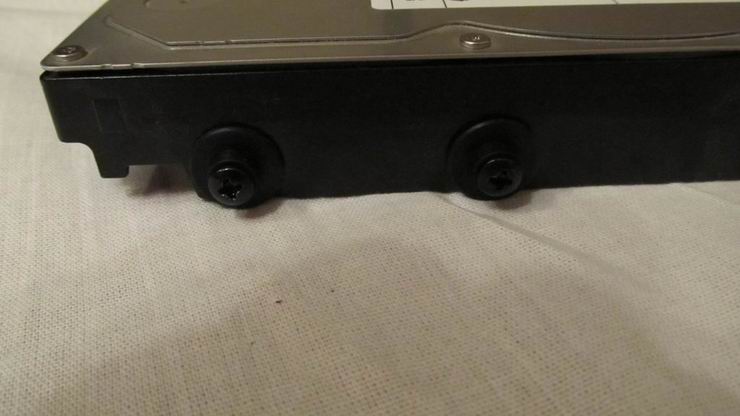

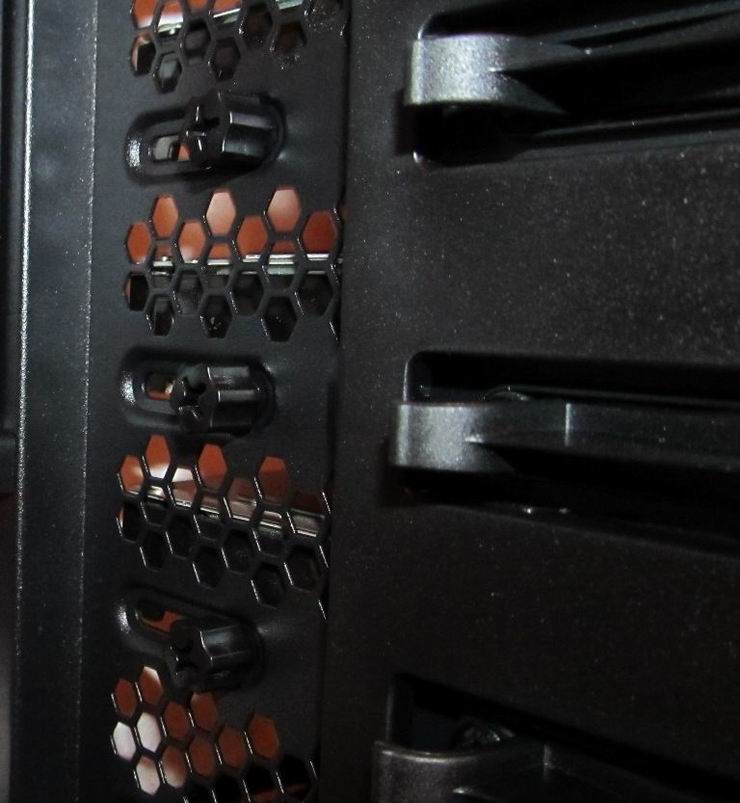

В Zalman Z11 Plus можно поставить пять HDD, для этого необходимо закрепит на накопителе 4 винта с резинками и засунуть его в корзину, после чего вкрутить ещё одни винт. В корзине очень много отверстий, благодаря чему она хорошо продувается фронтальным вентилятором.

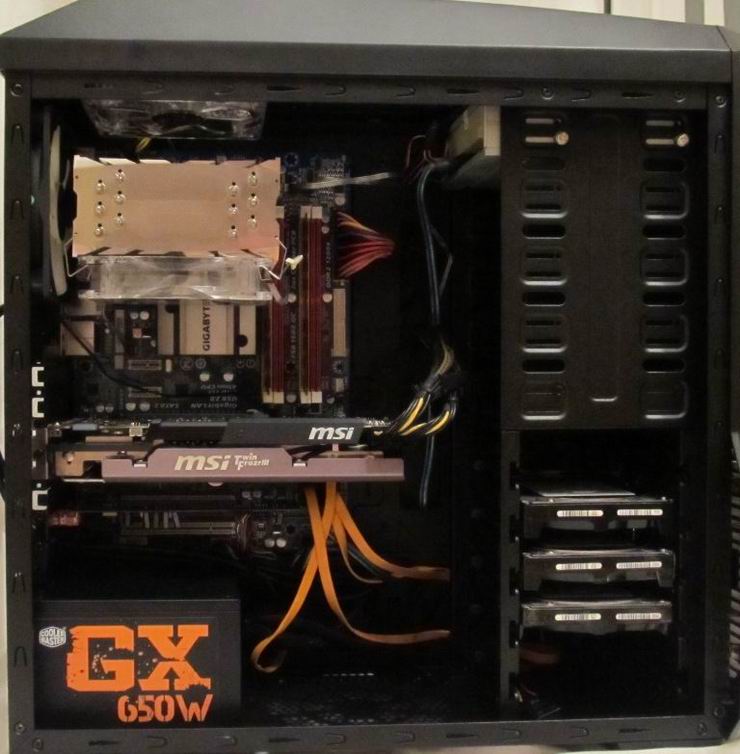

Места за поддоном достаточно много, что позволит спрятать все кабели. Сборка проходит достаточно гладко, за исключением провода питания CPU, о котором говорилось ранее.

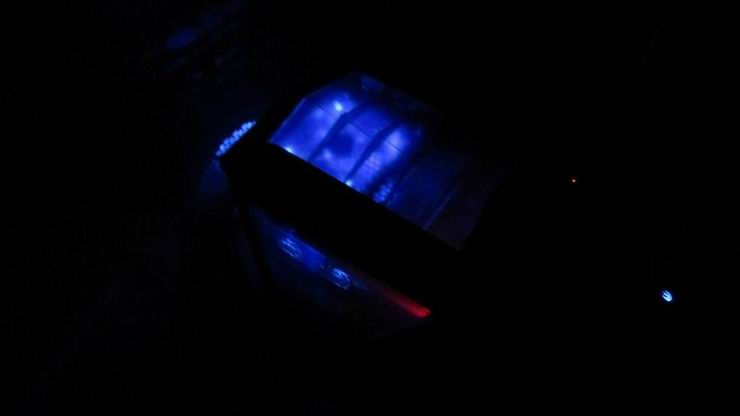

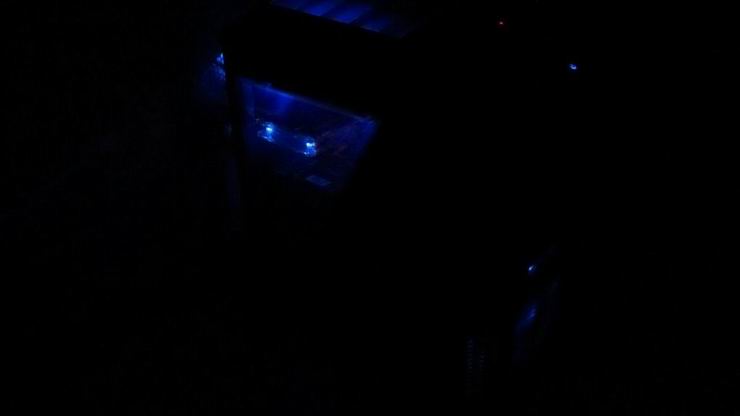

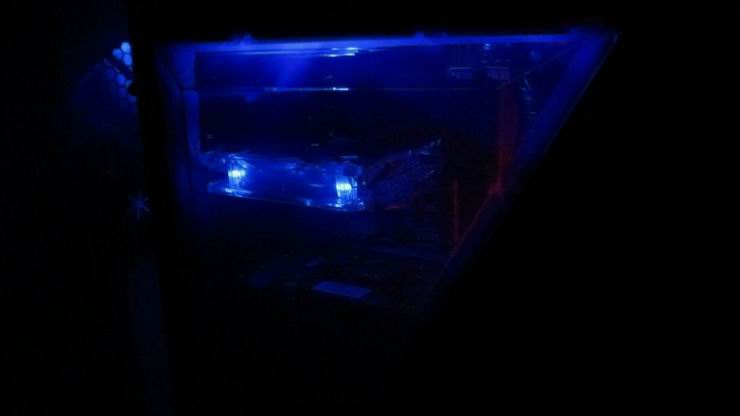

Перед началом тестов несколько фото корпуса ночью:









Теперь можно перейти к тестированию эффективности охлаждения, в качестве ориентира будет лучший корпус под воздушное охлаждение на сегодняшний день: Silverstone FT02.







Тестовый стенд:

  • Материнская плата: Gigabyte EP43-UD3L
  • Процессор: Intel C2Q Q9500 (3ГГц)
  • Кулер: Thermalright Venomous X + 120 мм вентилятор 1200 об/мин
  • Видеокарта: NVIDIA GeForce GTX560 Ti HAWK MSI
  • Накопители: 3x HDD Hitachi 1Tb (7.2k)



Обзор и тестирование корпуса Zalman Z11 Plus

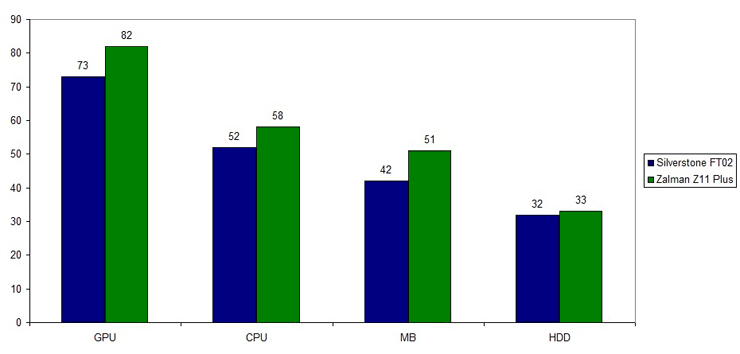

Результаты закономерны, всё-таки корпуса в разных весовых категориях (FT02 в 2 раза тяжелее Улыбаюсь и почти в 3 раза дороже). Такой значительный проигрыш вызван отсутствием непосредственного обдува комплектующих, НО стоит учитывать, что все температуры были в пределах нормы. Тестирование показало, что боковые выдувные вентиляторы не оказывают никакого влияние на температуры.







Теперь можно подвести итоги, сначала плюсы:



  • противопылевые фильтры
  • хорошая комплектация
  • качественная покраска (хотя есть несколько “косяков”)
  • хорошее охлаждение и виброизоляция накопителей
  • возможность скрытой укладки проводов
  • наличие USB 3.0 для версии Z11 Plus
  • отверстие в поддоне мат. платы для установки CO CPU





А теперь минусы:



  • тонкий металл
  • трудности со снятием передней панели
  • множество глянцевых элементов
  • дребезжание пластиковых элементов боковых панелей







Корпус можно порекомендовать для сборки игровой системы с одной видеокартой. Средняя цена корпуса составляет 3400 руб., конкуренция в данном ценовом сегменте достаточно высокая, но корпус найдёт своего покупателя благодаря необычному дизайну и удачной конструкции.







Выражаем благодарность компании OST-COM за предоставленный корпус.







Slava_27 эксклюзивно для www.u-sm.ru




}
