Вариации альтернативных систем охлаждения в CrossFireX. Часть вторая

E-mail Печать

Вступление

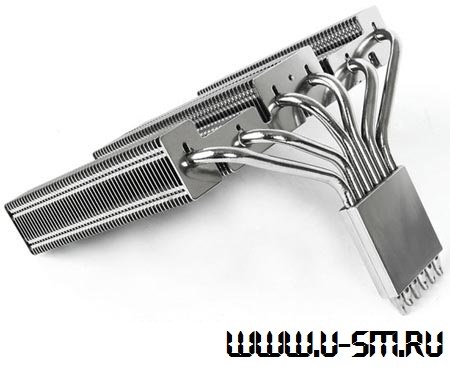

После первой части, во второй будет использованы в CrossFireX СО на HD 5870 Arctic Аccelero Xtreme 5870, на HD 5850, Termalright Spitfire (Парус) + Termalright VRM-R5. В данной части встретились два противоборствующих VGA-кулера лицом к лицу на одном поле сражения одновременно, в ранее опубликованной статье В поисках компромисса или Хождения по мукам: Выбор оптимальной системы охлаждения, они сражались в битве за пальму первенства, но только поочередно...



















Было много неожиданностей, которые изменили все планы тестирования и написания данного материала. Летняя жара спала и естественным путем окружающая температура в помещение тоже уменьшилась(отопительный сезон не наступил). С одной стороны обидно, что теперь, мы не узнаем на сколько хороша или плоха данная в этой статье связка, чтоб напрямую сравнить использованную вариацию из первой. Но все же в продолжение использована СО из предыдущего исследования…





Связка



Радиаторы из комплекта АС5870 и Паруса для чипов памяти не устанавливались.
С Termalright Spitfire для охлаждения VRM применялся
Termalright VRM-R5 с Т-прокладкой из комплекта.
После установки на видеокарту HD 5870 Arctic Аccelero Xtreme 5870 + Termalright VRM-R3, не получилось применить на практике данный вариант… VRM-R3, упирался в Spitfire. Пришлось использовать с АС 5870, радиатор который использовался с АС 2900 на HD 5850 (в первой части). С одной стороны хорошо, можно будет сделать сравнение и анализ, на сколько будет разница по температурам...

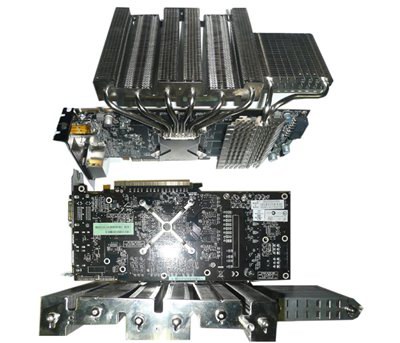

После установки Termalright Spitfire на HD 5850 длинна видеокарты осталась без изменения, а вот в высоту возросла значительна и составила 143 мм (от крайней точки видеоплаты до крайней точки радиатора)
Размеры на HD 5870 остались прежними (290 мм в длину и 58 мм в высоту).






Тестовые приложения


Все тесты производились в закрытом помещении, площадью 20 м2. при температуре 21 градус по Цельсию.
Процессор работал в номинале, 3200 МГц, при напряжении 1,35В. В BIOS-е не производились какие-либо изменения, все настройки находились в автоматическом режиме.



Тестирование происходило в 3DMark06 с параметрами:


разрешение экрана 1920 на 1080 точек, 16-ти кратная анизотропная фильтрация, каждый тест составлял 15 проходов Firefly Forest

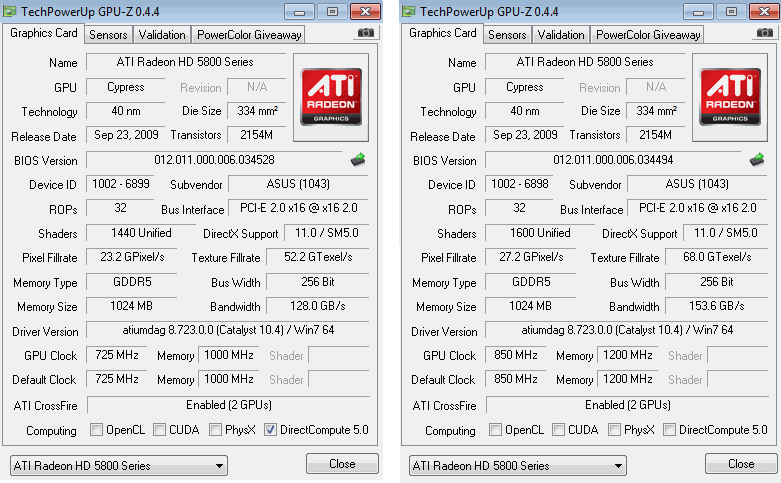

Мониторинг осуществлялся программой GPU-Z 0.4.4





Разгон и частичный мониторинг осуществлялся MSI Afterburner 1.5.1.





GPU и VRM прогревались FurMark 1.8.2. (Multi-GPU).

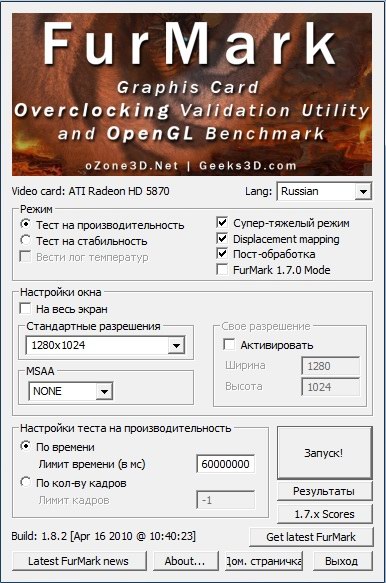

Настройки FurMark 1.8.2





Тестовая конфигурация



корпус: Cooler Master HAF 932
блок питания: Zalman ZM1000-HP 1000 Вт;
материнская плата: GA-MA790FXT-UD5P, БИОС F8с(beta);
процессор: PHENOM II X4 955 @3200 MHz напряжение(штатное). 1,35V. HT 2000MHz., NB 2000MHz;
видео: Sapphire HD 5870 (референс) прошита BIOS от ASUS 5870;
ASUS HD 5850 (референс)
Драйвера: ATI Catalyst 10.4;
Процессорная СО: BOX (из комплекта PHENOM II X4 955) штатный вентилятор был заменён на Arctic Cooling ARCTIC F8 Pro 80 mm на 2200 оборотов;
оперативная память: 4096Mb (2x2048Mb) PC3-14400 1800MHz DDR3 DIMM OCZ SLI-Ready 8-8-8-27 [OCZ3N1800SR4GK] рабочий режим 1333 Мгц., 7-7-7-24-26-1Т., при напряжение 1,65 В.;
реобас: Scythe Kaze Master KM01-BK 5.25;
HDD: Western Digital Caviar Blue 500Gb 7200rpm, 16Mb, (WD5000AAKS);
монитор: ACER X243 HQ 24' 1920 X 1080;
ОС: Windows 7 Ultimate 64-бит;

тесты проводились при работе вентиляторов подключённых к регулятору оборотов(реобасу):

• на процессорном кулере: Arctic Cooling ARCTIC F8 Pro 80 mm на 2200 оборотов;
• на боковой крышке установленный вентилятор: 230 мм на 750 оборотов;
• на фронте корпуса установленный вентилятор: 230 мм на 750 оборотов;
• на выдув на задней стенке корпуса: 140 мм на 1150-1200 оборотов;
• на «Парусе»: Noctua NF-P14 FLX 140 мм на 1200 оборотов;


ТЕСТИРОВАНИЕ



Тестирование происходило с осуществленной установкой в первый слот PCIe HD 5850 c CO Termalright Spitfire + Termalright VRM-R5, во второй слот PCIe была установлена HD 5870 c CO Arctic Аccelero Xtreme 5870

Тестирование видеокарт происходило в двух режимах:

• GPU 850 Мгц., GDDR5 1200 Мгц.(4800 Мгц.) напряжение 1,125 В.
• GPU 950 Мгц., GDDR5 1250 Мгц.(5000 Мгц.) напряжение 1,25 В.



С выставлением вентиляторов на VGA-кулерах по соотношению уровня шума и воздушному потоку c внутри корпусными 2 х 230 мм :



Между тестами для приведения к первоначальным температурам, в 2D, вращение вентиляторов выставлялись на АС 5870 100%, на «Парусе» на 1200 оборотов, в течение 10 минут.

Тест №1



Тестирование происходило при работе вентиляторов:


на Termalright Spitfire - Noctua NF-P14 FLX 140 мм: 600, 800,1000, 1200 оборотах;
на Arctic Аccelero Xtreme 5870 - 3x92 мм: 35%, 50%, 60%, 75%;
внутри корпусные Фронт и на боковой(вдув) крышке - 230 мм: постоянно на 750 оборотах.
на задней стенке(выдув): 140 mm: постоянно на 1200 оборотах.

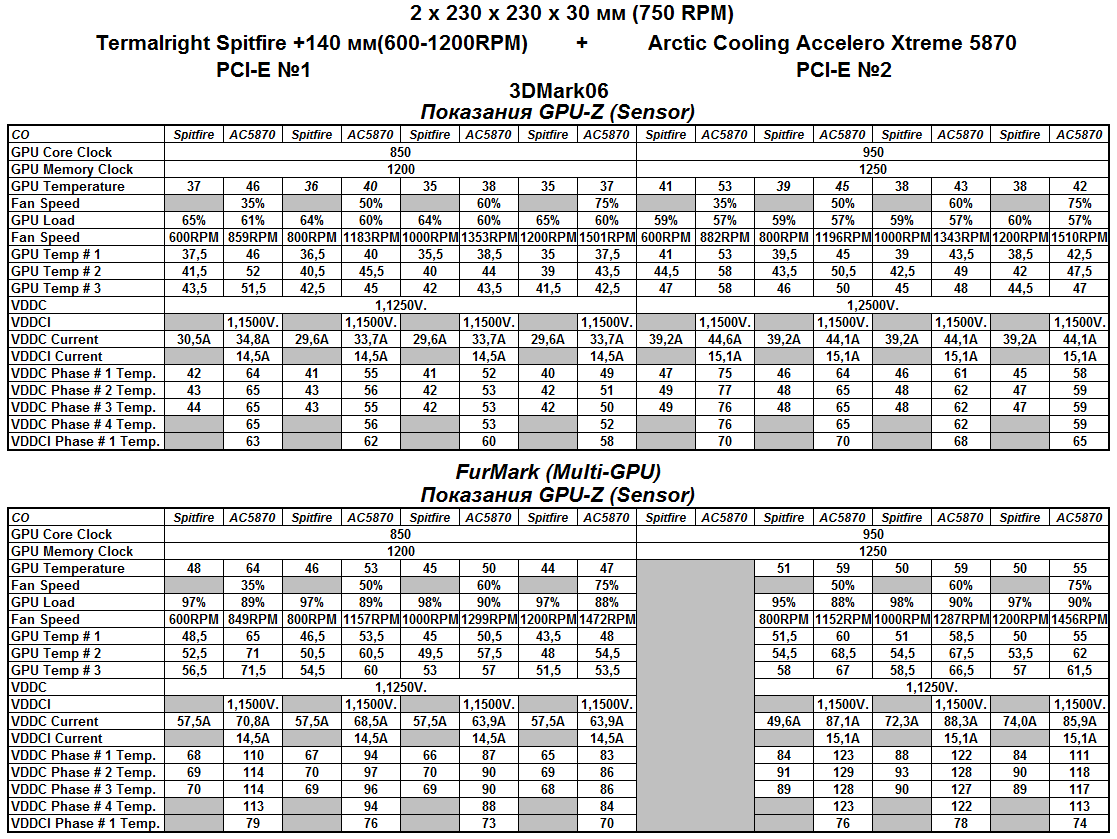

Результаты отражены в таблице:







Тест №2





Второе тестирования решено было произвести уже без 230 мм(на боковой крышки), с установленным на Termalright Spitfire 140 мм вентилятора. Эксперимент проводился для выяснения на сколько дает преимущество подача воздуха на карты или наоборот ухудшает в данном варианте для установленных СО в CrossFireX-е.

Тестирование происходило при работе вентиляторов:
на Termalright Spitfire - Noctua NF-P14 FLX 140 мм: 600, 800,1000, 1200 оборотах;
на Arctic Аccelero Xtreme 5870 - 3x92 мм: 35%, 50%, 60%, 75%;
внутрикорпусные:
Фронт (вдув) - 230 мм: постоянно на 750 оборотах.
на задней стенке(выдув) - 140 mm: 1200 оборотах.





Тест №3



Третье тестирования было произведено без вентилятора, Noctua NF-P14 FLX 140 мм на 1200 оборотов, на Termalright Spitfire, он находился в пассиве. Интерес заключался, хватит ли установленного в корпусе HAF 932 на боковой крышке 230 мм вентилятора работающего на вдув.

Тестирование происходило при работе вентиляторов:
на Termalright Spitfire (пассив)
на Arctic Аccelero Xtreme 5870 - 3x92 мм: 35%, 50%, 60%, 75%;
внутри корпусные:
Фронт и на боковой(вдув) крышке - 230 мм: 350, 500, 600, 750 оборотах.
на задней стенке(выдув) - 140 mm: 1150 оборотах.



Результаты сведенные воедино


По температурам на VRM (для HD 5870) был сформирован среднеарифметический показатель (VDDC Phase#1+ VDDC Phase#2+ VDDC Phase#3+ VDDC Phase#4)/ 4 и округлялось до ближайшего целого значения.

По температурам на VRM (для HD 5850) (VDDC Phase#1+ VDDC Phase#2+ VDDC Phase#3)/3.





Второй вариант: с установкой в первый слот PCIe HD 5870 c CO Arctic Cooling Accelero Xtreme, во второй HD 5850 c CO "провалился"







На плате(которая использовалась во время тестирование) GIGABYTE GA-MA790FXT-UD5P, у которой меж центровое расстояние слотов №1 и №2 PCIe 2.0 16x, составляет 60мм , при установленной в первый слот HD 5870 c СО АС 5870, Парус просто "ложиться" верхом радиатора и карта не попадает в разъем слота, не говоря о том, что при использование процессорного кулера башенного типа, и во все упирается в него...

Был так же использован другой вариант. Была уже опробована установка на другую материнскую плату(которую не давно была приобретена), вдруг произойдет чудо и я все таки протестирую вариант HD 5870 c AC 5870 в первом слоте, а HD 5850 c Spitfire, в каком получиться, такая возможность есть, по скольку на ASUS Crosshair IV Formula их аж 4-е штуки... И этот вариант не получился, даже если бы снял с процессора установленный Termalright IFX-14. Всему причина являлось не только габариты Паруса, а еще кожух с вентиляторами установленный на Arctic Аccelero Xtreme 5870. Честно говоря не очень хотелось подрезать кожух, только для эксперимента, думаю мало у кого поднялась рука портить свой экземпляр, будь он у кого в наличие, да и рассматривается со стороны обычного пользователя, а не "самоделкина", тем более в своем большинстве если приобретаешь готовое решение, то для того, чтобы установил и забыл, не ломая голову над тем, как это все совместить...

Размещения на HD 5850 во втором слоте с установкой (Termalright Spitfire) радиатором вниз, пришлось игнорировать, в связи с итогами уже имеющихся результатов в статье В поисках компромисса или Хождения по мукам: Выбор оптимальной системы охлаждения






Подведение итогов





На Arctic Cooling Accelero Xtreme 5870 влияние 230 мм, установленного на боковой крышке корпуса (работающего на вдув) оказывает, но с минимальным разрывом, а где-то наоборот, ухудшает. Даже при отсутствие оного, ничего практически не дает. Конечно есть, местами разрывы более, чем 2-3 градуса, но на общем фоне становятся ничтожны. Это объясняется еще тем, что в HAF 932, имеются в дне корпуса отверстия, через которые происходит подача свежего воздуха с помощью 3*92 мм вентиляторов уставленные на радиаторе. Думается, что будь установленная карта 5870 в первый слот, то ситуация была иная... К сожалению этого проверить не представляется возможным в данной вариации...


С Termalright Spitfire ситуация противоположная! Вдув имеет ощутимое влияние на итоговую разницу по температурам. При не хватки дополнительной подачи "свежего" воздуха, температура начинает возрастать, особенно это отражается на температурах VRM-ов. Есть и плюс данного кулера! Если у вас в корпусе стоит на боковой крышке вентилятор, а на "Парусе" тоже планируете установить вентилятор, из-за которого крышка не закрывается, особо не разгоняя графический процессор, можно смело обойтись корпусным для обдува, он вполне справляется с охлаждение при умеренном шуме, находящегося в пассивном варианте Termalright Spitfire+Termalright VRM-R5.

Размещение Паруса в первом слоте с VRM-R5, во втором слоте с любым другим СО + Termalright VRM-R3\4\5 уже не установить, на это есть пара причин. 1. маленькое межслотовое расстояние из-за чего VRM-R упрется в радиатор Паруса. 2. (если исключить первый пункт) Уже установленный процессорный кулер башенного типа(для сокета АМ2\АМ2+\АМ3),касаемо на платформе Интел, думаю, что ситуация такая же.
И даже при использование платы с более большим расстояние, то причиной не совместимости, является предустановленный кожух с вентиляторами на Arctic Аccelero Xtreme 5870 (если его не "калечить")


Рекомендации



• Второй мостик следует установить до монтажа Паруса на карту, иначе после уже не получиться (если кто хочет два мостика сразу).

• Termalright Spitfire можно использовать в пассиве с имеющемся на боковой корпусной крышке вентилятора, без разгона.

• При установки Аccelero Xtreme 5870 в слот PCIe №2, для улучшения конечных температур, установить в днище корпуса вентилятор.



Первая часть материала находится здесь

Константин Р. ака RKR

Публикация осуществлена по разрешению автора статьи и от его имени (никнейма), оригинал располагается на ПС оверклокеров.

Орфография и пунктуация автора оставлены без изменений




}
