Не смотря на то, что на носу выход GTX 670 (или GTX 670 Ti?), предлагаю продолжить мусолить тему GeForce GTX 680. В этот раз, благодаря труду китайских коллег с Expreview, мы имеем удовольствие наблюдать полностью нереференсный образец GTX 680 от компании Galaxy в действии. Мало того, что карточка имеет собственную уникальную печатную плату, оснащена двухвентиляторным кулером Gemini, так она ещё и обладает 4ГБ GDDR5 памяти. Будет ли толк от такого объёма, особенно на сверхвысоких разрешениях, мы скоро узнаем.
Первое, что стоит отметить - неизвестно название тестируемой видеокарты. В переводе Гугла она называется не иначе как "четырёхзвёздочный генерал", а более приличного названия на английском в материале не найти - нет фотографий коробки изделия (обычно с неё хоть что-то можно понять).

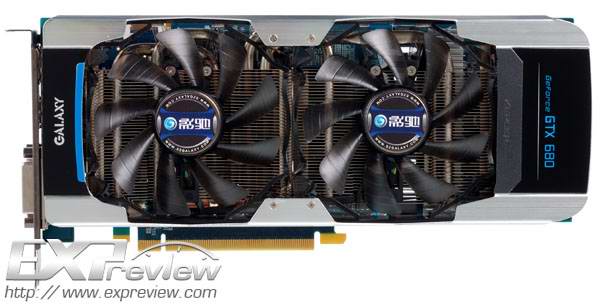

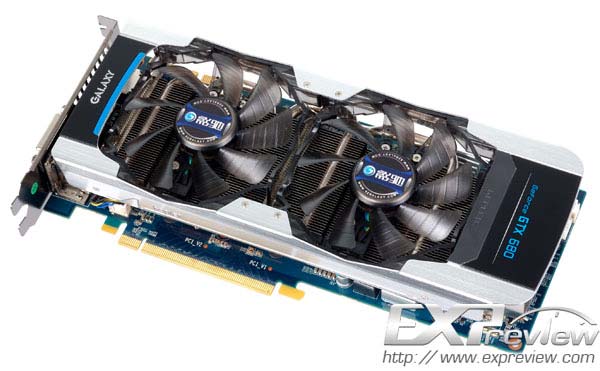

Итак, вот он - 4ГБ вариант GTX 680 от Galaxy:
Наверняка карточку выпустят и под брендом KFA2, но явно позже. Отмечается, что в изделии используется чип G-Engine, а также DrMOS (Driver-MOSFET). В гостях у EXPreview незаконченная версия карточки, финальная будет обладать печатной платой чёрного цвета.
Нереференс от Galaxy может похвастаться на 100МГц большей тактовой частотой ядра, чем референс - 1110МГц против 1006МГц. В режиме Boost частота вырастает до 1162МГц, память работает на 6008МГц.

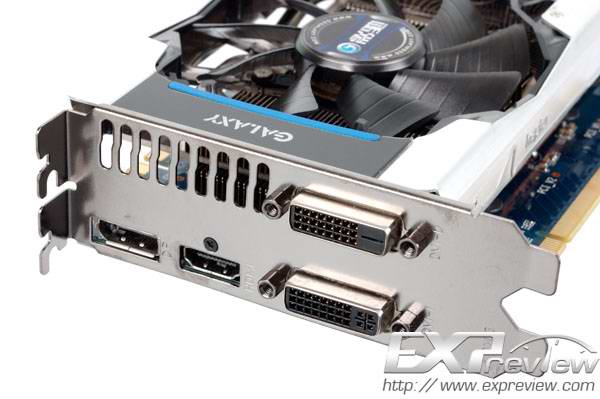

Говорится, что кожух изделия не пластиковый, а металлический, а вентиляторы в кулере Gemini тихие. Насколько - мы узнаем позже. Имеются у карточки следующие видеовыходы: DVI-D, DVI-I и HDMI на пару с DisplayPort.

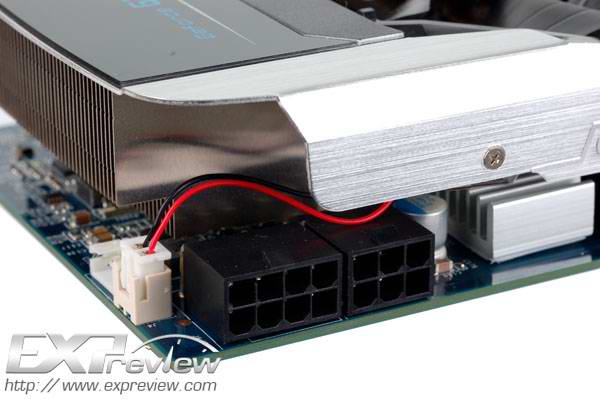

Из-за переработанной подсистемы питания, карточка кушает электроэнергию из связки 8+6 пиновых коннекторов, а не из 6+6 пиновых. Расположены коннекторы горизонтально, а не вертикально, что порадует некоторых противников неоднозначного нововведения Nvidia.

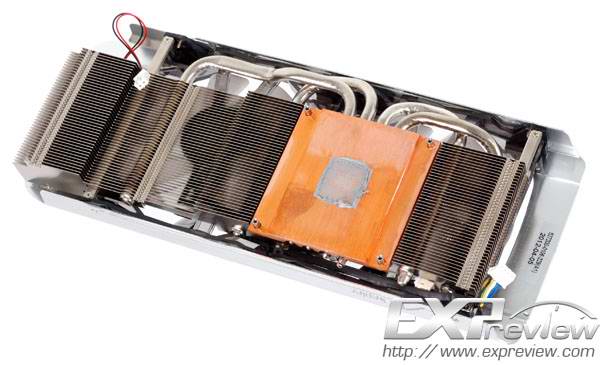

Радиатор сделан из чистой платины, в нём используются алмазы и супер-сплав ультрониум. Шучу - радиатор алюминиевый, основание его медное, теплотрубок четыре, все 6мм, никелированные. Вентиляторов два, оба 92мм. Подобная конструкция способна рассеивать до 250 ватт тепла, для сравнения - референсный кулер способен совладать лишь с 225 ваттами.

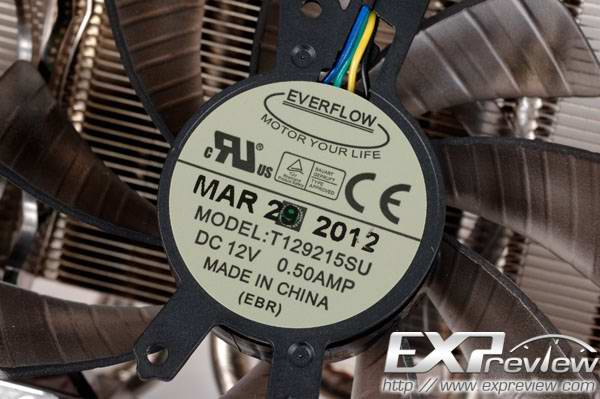

Вентиляторы, что установлены на карте, это EVERFLOW 9025 T129215SU, точных спецификаций которых не приведено.

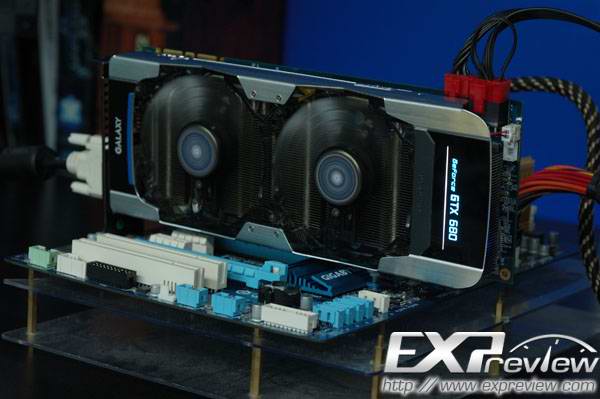

Указывается, что в кожухе карты Galaxy спрятаны светодиоды, видимо ими подсвечивается надпись GeForce GTX 680.

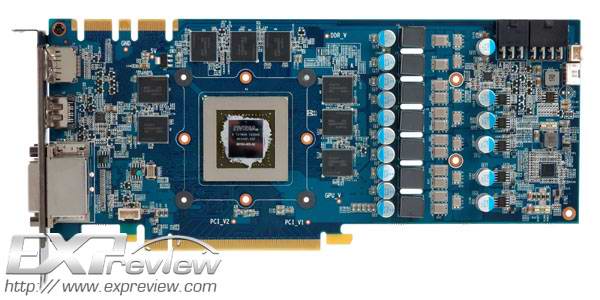

Теперь нам предлагают посмотреть на печатную плату изделия:

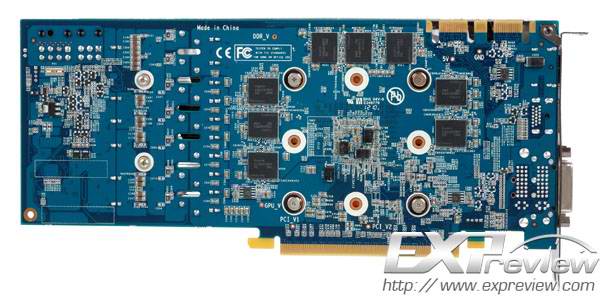

Как видно, чипы памяти не влезли на одну сторону платы, и потому часть их Galaxy поместила на обратную сторону печатной платы изделия.

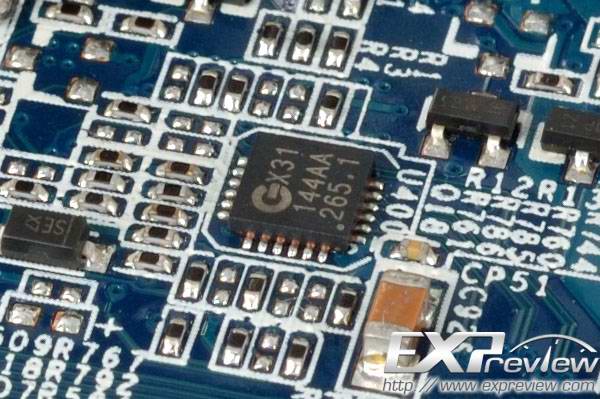

На фото выше изображён чип G-Engine. Если я правильно понял, он объединяет в себе функционал контроллера двойного BIOS, мониторинга температур и энергопотребления. Он создан по нормам 0.35нм техпроцесса, в нём 100 тысяч транзисторов.

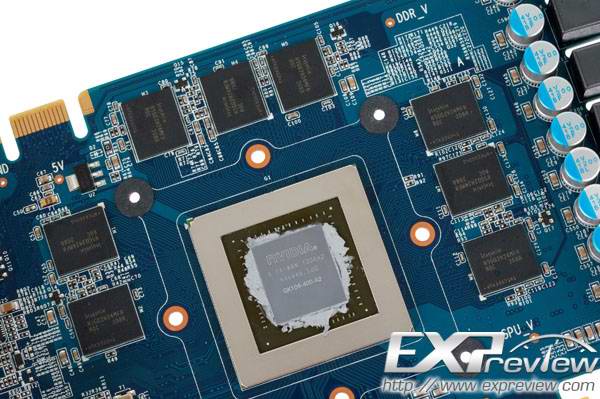

Графическое ядро GK104 в компании восьми чипов памяти GDDR5.

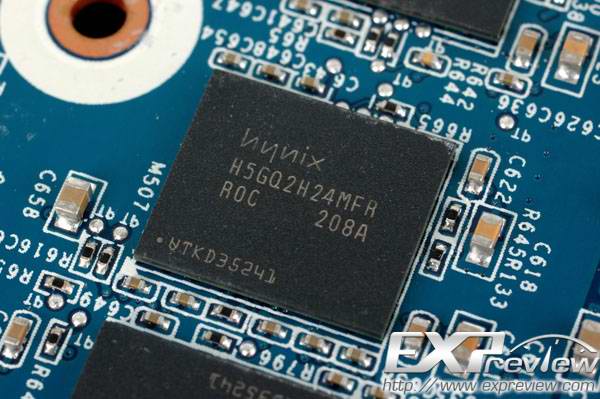

В новинке используются чипы GDDR5 памяти H5GQ2H24MFR от Hynix, каждый имеет ёмкость 2Гб, всего их 16. Общий объём памяти - 4ГБ, шина - 256-битная.

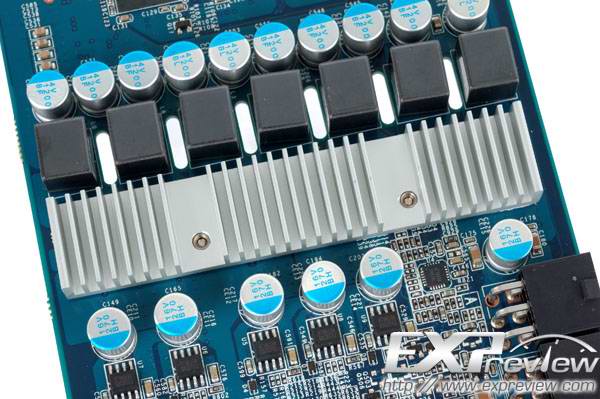

На мосфетах установлен алюминиевый радиатор.

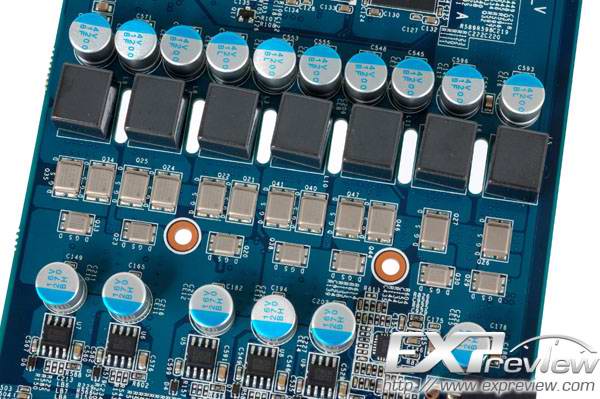

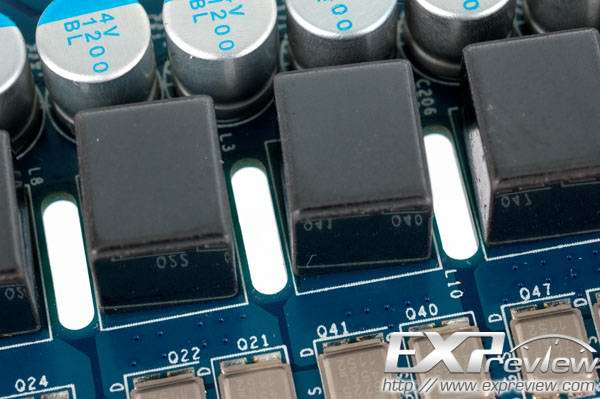

Карточка использует 5+2 схему питания (у референса - 4+2). Возможно, это улучшит разгон.

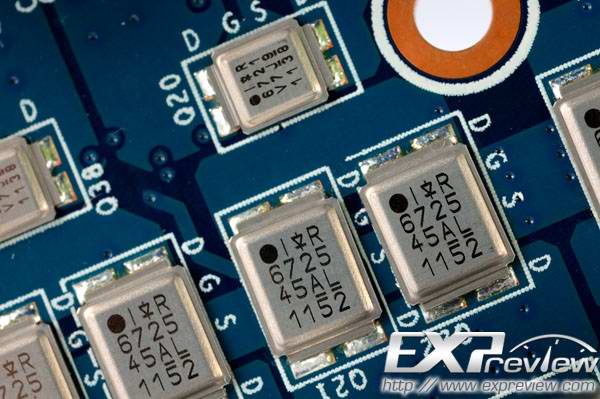

Пару фотографий я оставлю без комментариев, т.к. текст очень уж мудрёный, уверен что конечному потребителю оно и вовсе не к чему.

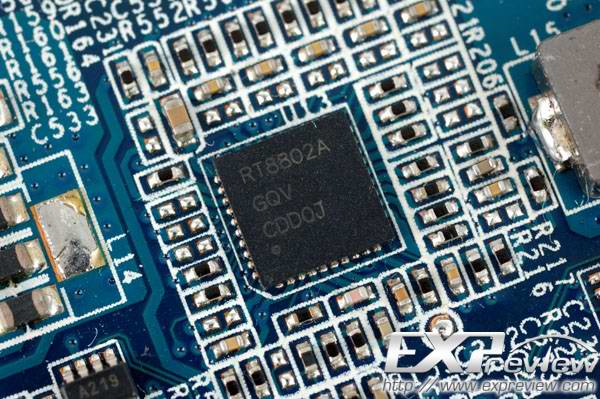

На фото ниже находится PWM чип RT8802A:
