Вот уже третья по счёту видеокарта с пассивным охлаждением попадает мне под горячую руку, как итог - очередной пересказ. В этот раз речь пойдёт о довольно приличном в плане производительности (в отличие от рассмотренных на днях GT 520 и HD 6670) графическом адаптере - Radeon HD 6850 от PowerColor. Оригинальный материал располагается на techPowerUP.
Давайте сравним характеристики продукта PowerColor с референсной карточкой HD 6850 и конкурентными решениями:
| Radeon HD 6790 | GeForce GTX 460 | GeForce GTX 460 | Radeon HD 6850 | PowerColor Radeon HD 6850 SCS3 | Radeon HD 6870 | GeForce GTX 560 | GeForce GTX 560 Ti |
|
|---|---|---|---|---|---|---|---|---|
| Потоковые процессоры |
800 | 336 | 336 | 960 | 960 | 1120 | 336 | 384 |
| ROPы | 16 | 24 | 32 | 32 | 32 | 32 | 32 | 32 |
| Графическое ядро |
Barts | GF104 | GF104 | Barts | Barts | Barts | GF114 | GF114 |
| Количество транзисторов |
1700M | 1950M | 1950M | 1700M | 1700M | 1700M | 1950M | 1950M |
| Объём буфера |
1024МБ | 768МБ | 1024МБ | 1024МБ | 1024МБ | 1024МБ | 1024МБ | 1024МБ |
| Разрядность шины |
256-бит | 192-бит | 256-бит | 256-бит | 256-бит | 256-бит | 256-бит | 256-бит |
| Частота ядра |
840МГц | 675МГц | 675МГц | 775МГц | 775МГц | 900МГц | 810МГц | 823МГц |
| Частота памяти |
1050МГц | 900МГц | 900МГц | 1000МГц | 1000МГц | 1050МГц | 1002МГц | 1002МГц |
| Стоимость | $150 | $150 | $170 | $170 | $180 | $200 | $200 | $230 |
Характеристики полностью соответствуют оным у эталонной карточки от AMD, разница лишь в стоимости видеокарты (которая не кажется завышенной, учитывая, что перед нами полностью бесшумный графический адаптер, а это дорогого стоит).
Полюбуемся на упаковку видеокарты:

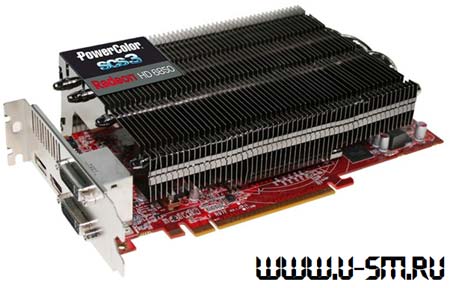

А вот сам рассматриваемый видеоадаптер и комплект поставки:
Вместе с видеокартой в коробке лежат:
- Диск с драйверами и документация
- Мостик CrossFire
- Адаптер-переходник с DVI на VGA
- Купон на игру Dirt 3
Далее нам предоставили фотографию, на которой изображена видяшка спереди:
И сзади:
Несколько неожиданным для меня было узнать, что карточка получилась аж трёхслотовая:
Нас предупреждают насчёт выпирающего радиатора сзади видеокарты, мол он может помешать установке PowerColor HD 6850 SCS3 на некоторые системные платы, однако почти сразу отмечается, что на современных моделях "материнок" такой проблемы не будет.
Видеовыходы следующие: два DVI, один полноразмерный HDMI и один DisplayPort.
Как и у всех HD 6850, у продукта PowerColor один коннектор CrossFireX.
Фотографии видеокарты PowerColor HD 6850 SCS3 со снятой системой охлаждения. Вид спереди:
Вид сзади:
Используемый радиатор состоит из алюминиевых пластин, пронизанных пятью теплотрубками, передающими на них тепло от основания системы охлаждения, которое находится в контакте с крышкой теплораспределителя графического ядра видеокарты. Предложение звучит тяжеловато, но переписывать его уже нет времени - не серчайте, камрады.
На задней стороне видяшки установлена вторая часть системы охлаждения - чёрный металлический теплораспределитель:
Видеокарта питается от одного 6-и пинового коннектора от БП. Максимальное энергопотребление не должно превышать 150 ватт.
Чипы GDDR5 памяти произведены Elpida, их номер W1032BABG-50-F. Предел эффективной рабочей частоты составляет 5000МГц.
За регулировку напряжения отвечает контроллер uP6219. Он позволяет осуществлять программное изменение напряжения на ядре видеокарты.
Перед нами старина Barts, графическое ядро HD 6850/6870, изготовлено на мощностях TSMC по 40нм тех.процессу. В нём 1.7 миллиардов транзисторов, а площадь составляет 255мм².
