Красота и тишина по-шведски - обзор корпуса Fractal Design Define R5
Комплект поставки Fractal Design Define R5 и сборка в нём ПК
Выводы

Чуть больше недели назад мне для написания материала прислали корпус Define R5 от компании Fractal Design, опытом недельного общения с этим аппаратом я и спешу поделиться с уважаемыми читателями.

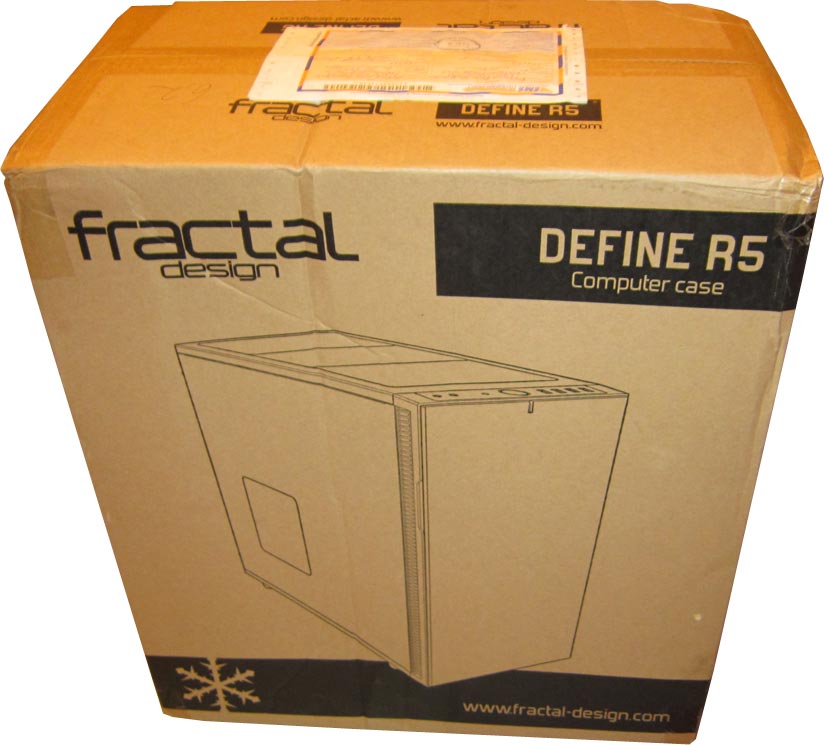

Девайс приехал ко мне из Москвы вот в такой коробке:









Аппарат на совесть упакован изготовителем, дабы не получить повреждений в пути:





Корпус прибыл ко мне в идеальном состоянии, чему я очень рад. Доставка из Москвы силами EMS заняла менее недели, что я считаю более чем приемлемым сроком.

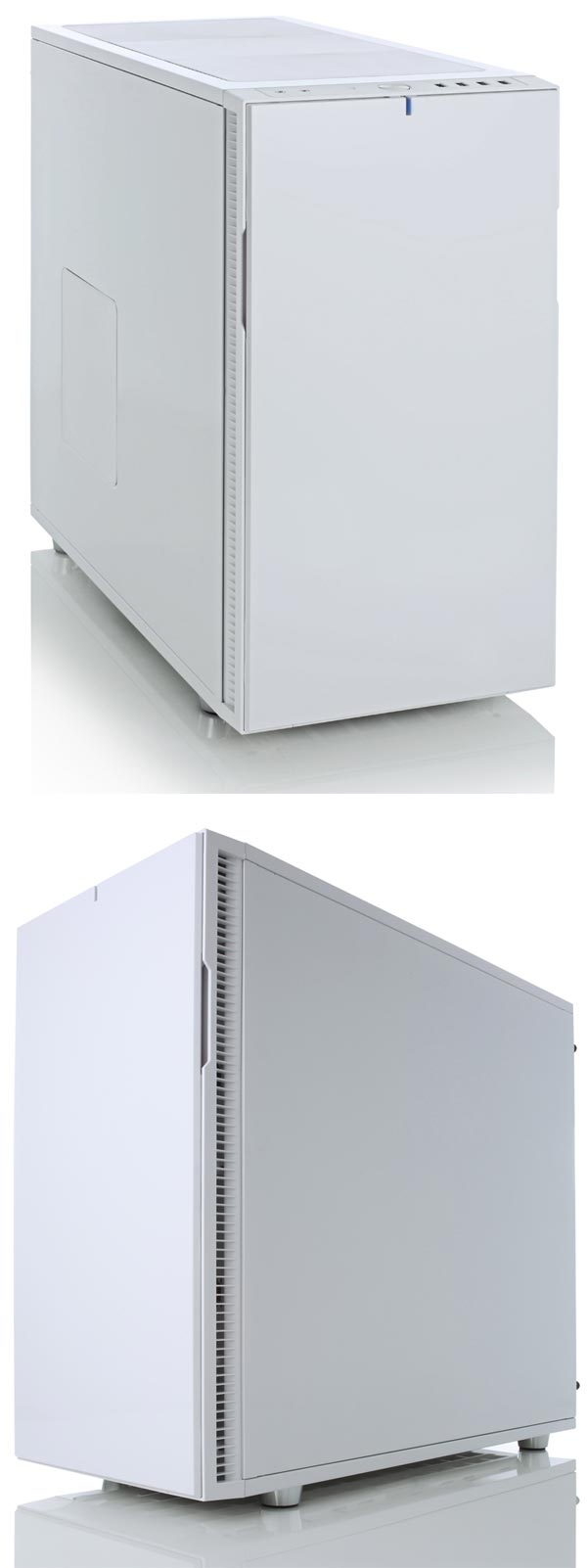

Согласно пожеланию, приехал ко мне белый вариант шасси без окошка в боковой стенке. Существуют также варианты чёрного и серого цветов, как с окошками, так и без оных, т.е. в общей сложности корпус Define R5 имеет шесть вариаций.

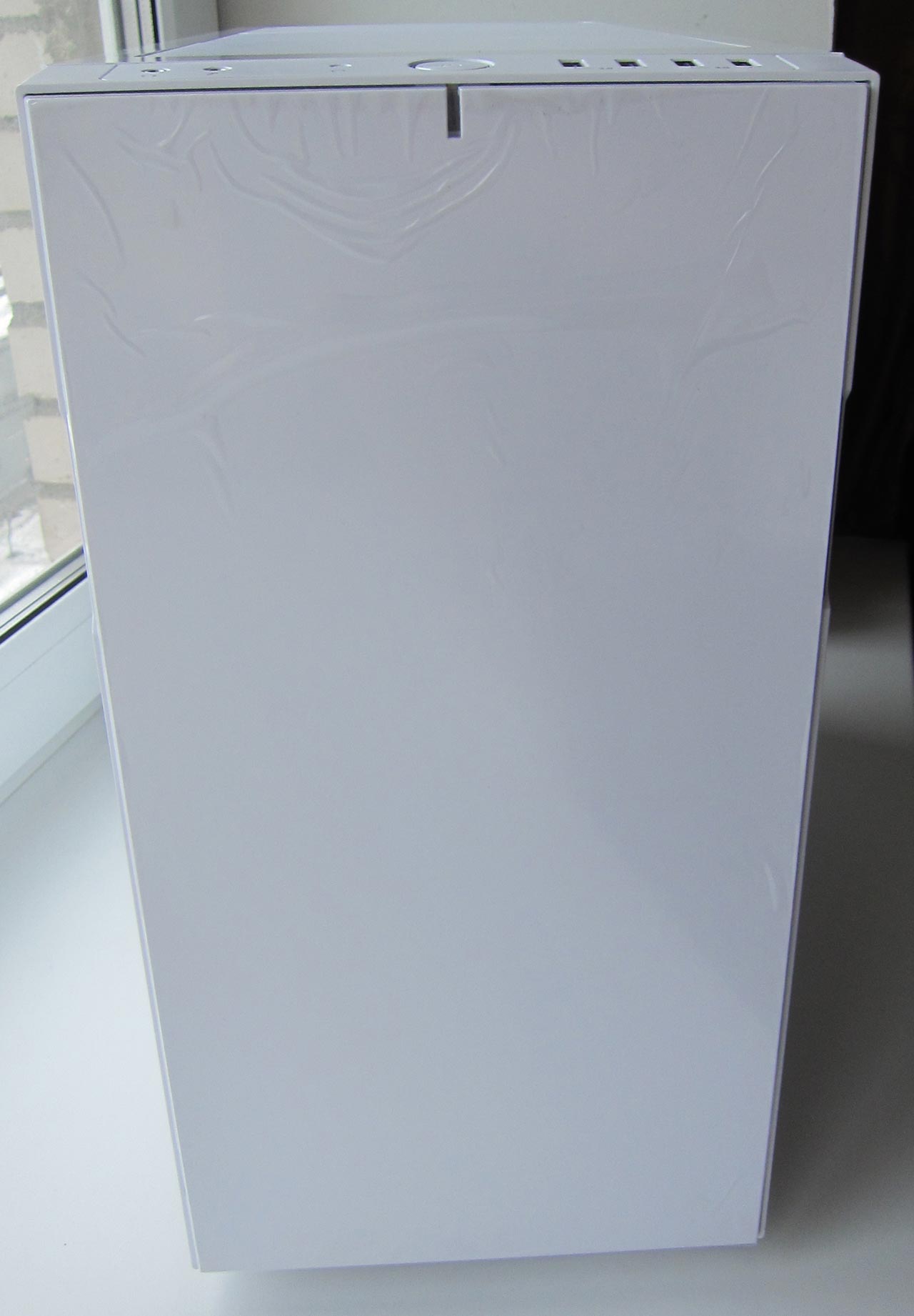

Пластиковая фронтальная дверца изделия имеет зеркальную поверхность и дабы та не поцарапалась, защищена особой плёнкой, снимать которую рекомендуется после окончания сборки ПК в данном шасси:







Увы, фотограф из меня никудышный, вдобавок какие-либо приличные условия для фотосъёмки отсутствуют, поэтому несколько важных фотографий сделать не получилось (например, корпус целиком), так что я публикую парочку фото аппарата с официального сайта производителя, дабы читатели могли оценить его красоту:

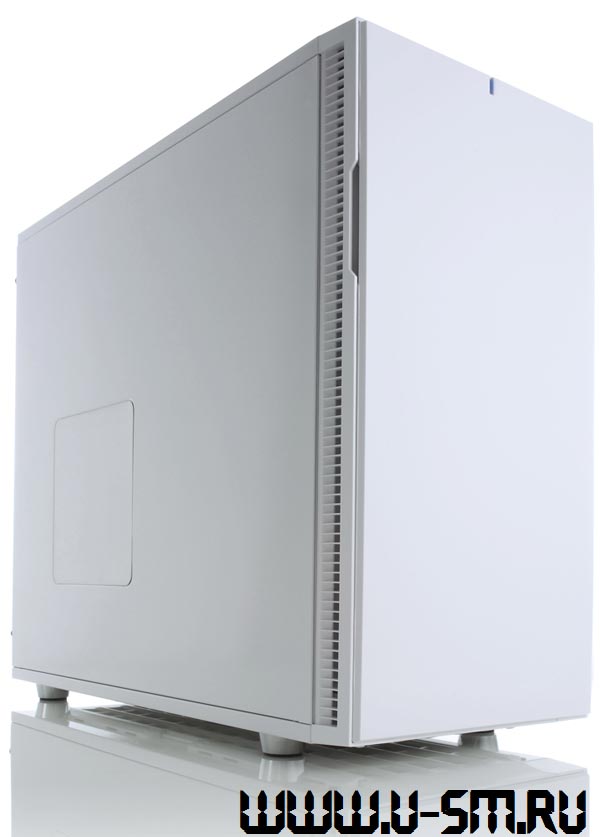

Изделие имеет габариты 232x462x531мм, весит 11.2КГ, рассчитано на работу с системными платами форм-факторов ATX, microATX и Mini-ITX. Дизайн строгий, безо всякой вычурности, что лично мне по душе.

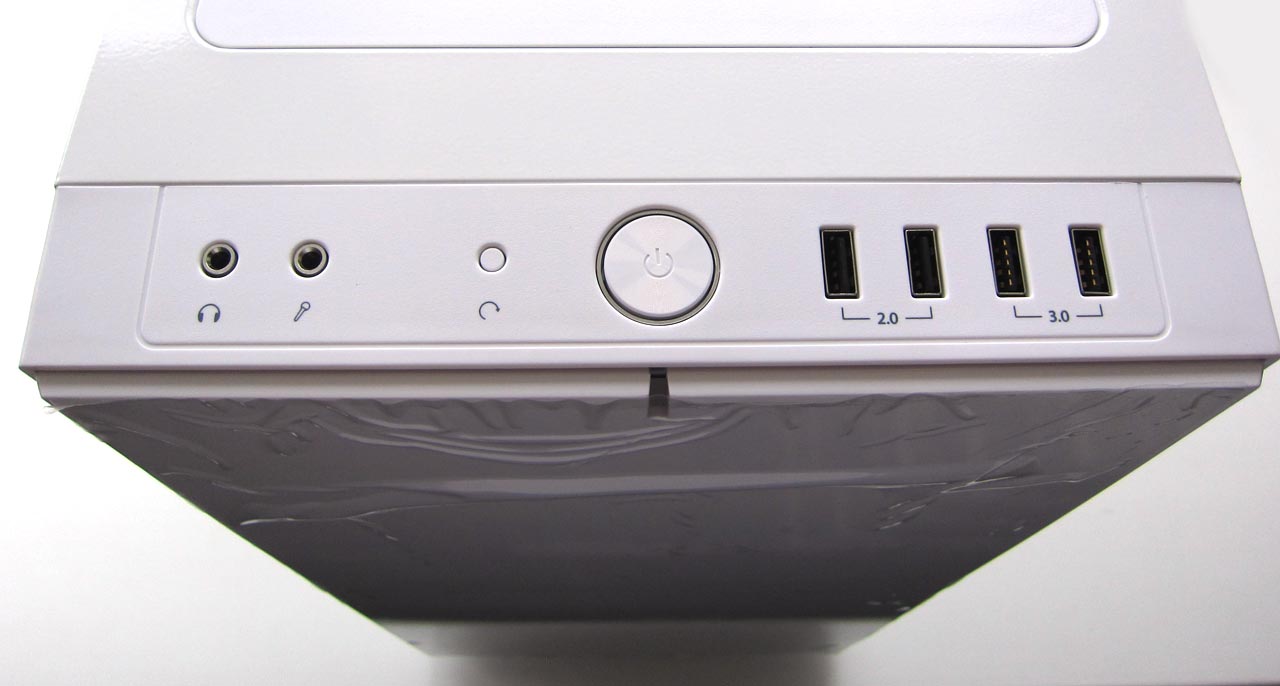

Органы управления аппаратом:





На панели ввода-вывода имеются два порта USB 2.0 и два порта USB 3.0, оба обладают подключением к хедерам системной платы (а не к портам USB, как в некоторых устаревших моделях). Также, можно увидеть HD аудио порты - вход и выход, плюс посередине панели находится крупная кнопка включения/выключения, а слева от неё кнопка сброса, нажать на которую случайно, в связи с её конструктивными особенностями, вряд ли получится.

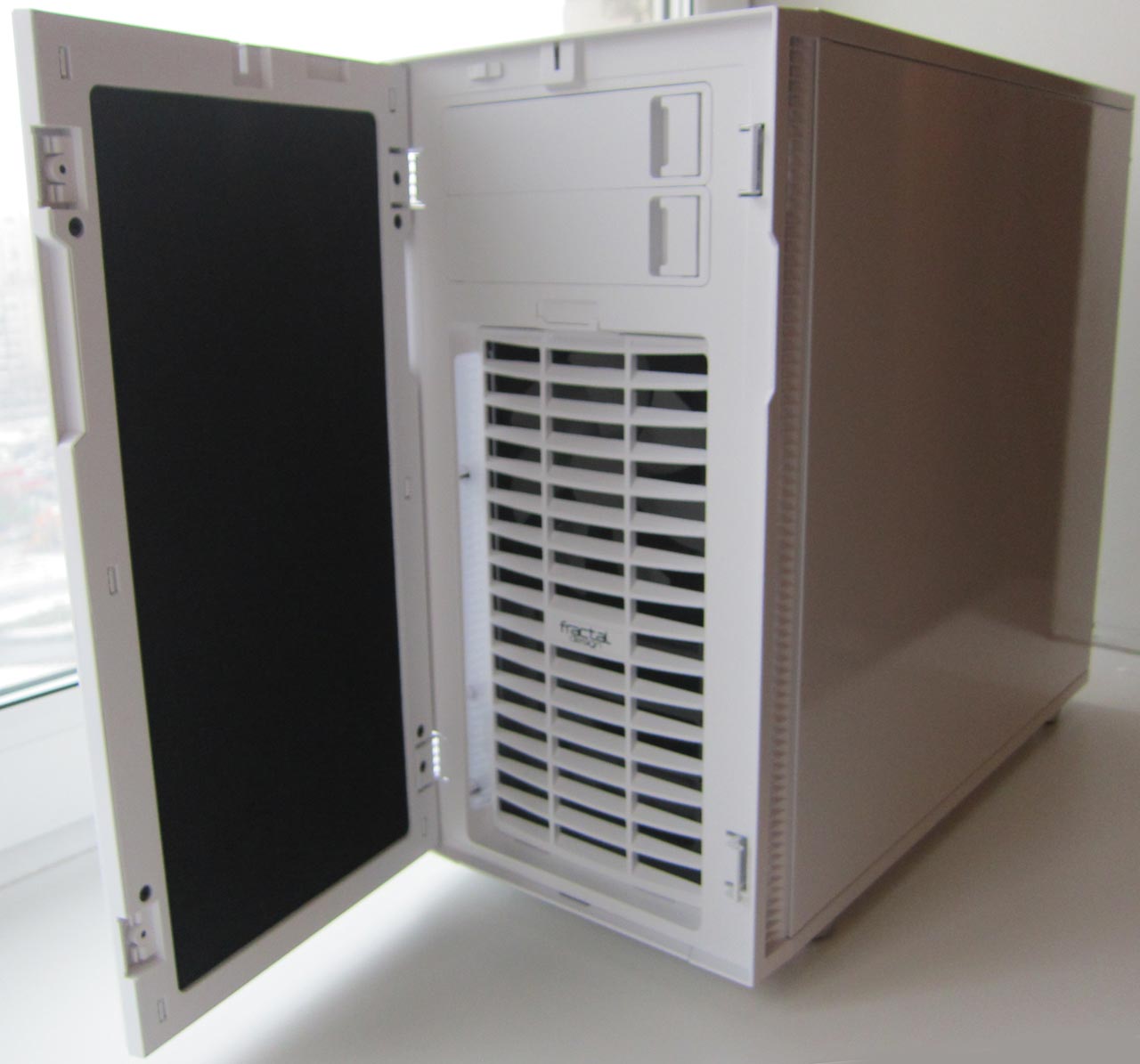

Если открыть фронтальную дверцу, перед нами предстанет следующая картина:





У шасси два отсека для 5.25" устройств, один 140мм вентилятор с фронта и ещё одно посадочное место для 120/140мм "карлсона" там же. Вентилятор находится за съёмным пылевым фильтром, реализован который по всем параметрам не в пример удачнее, чем в шасси Define R3 (которое служило пристанищем для моего ПК с 2011 года до недавнего времени) - он съёмный, легко извлекается, не мешает демонтажу вентиляторов и имеет более приятный внешний вид.

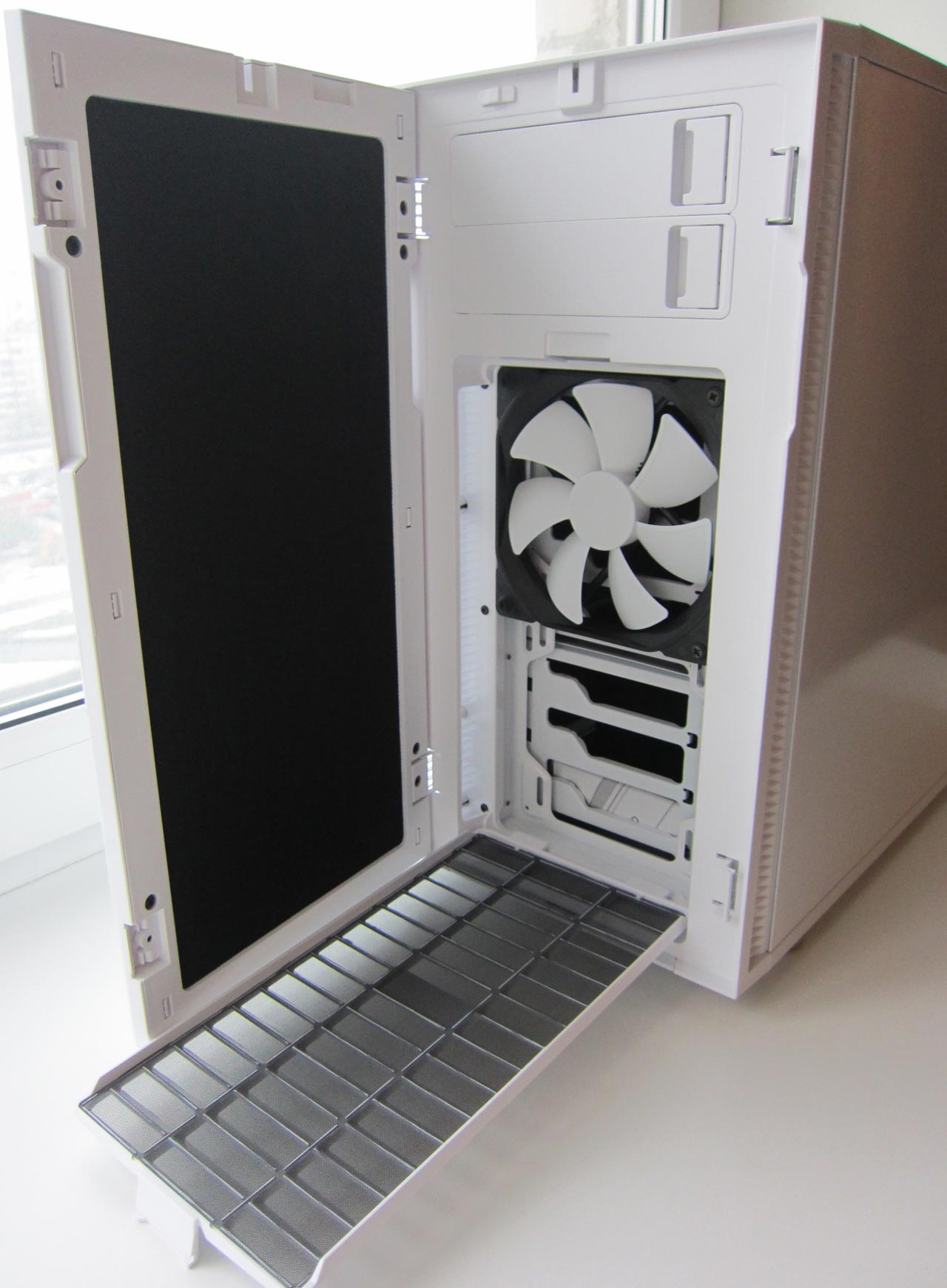

Процесс извлечения фильтра показан на фото ниже:

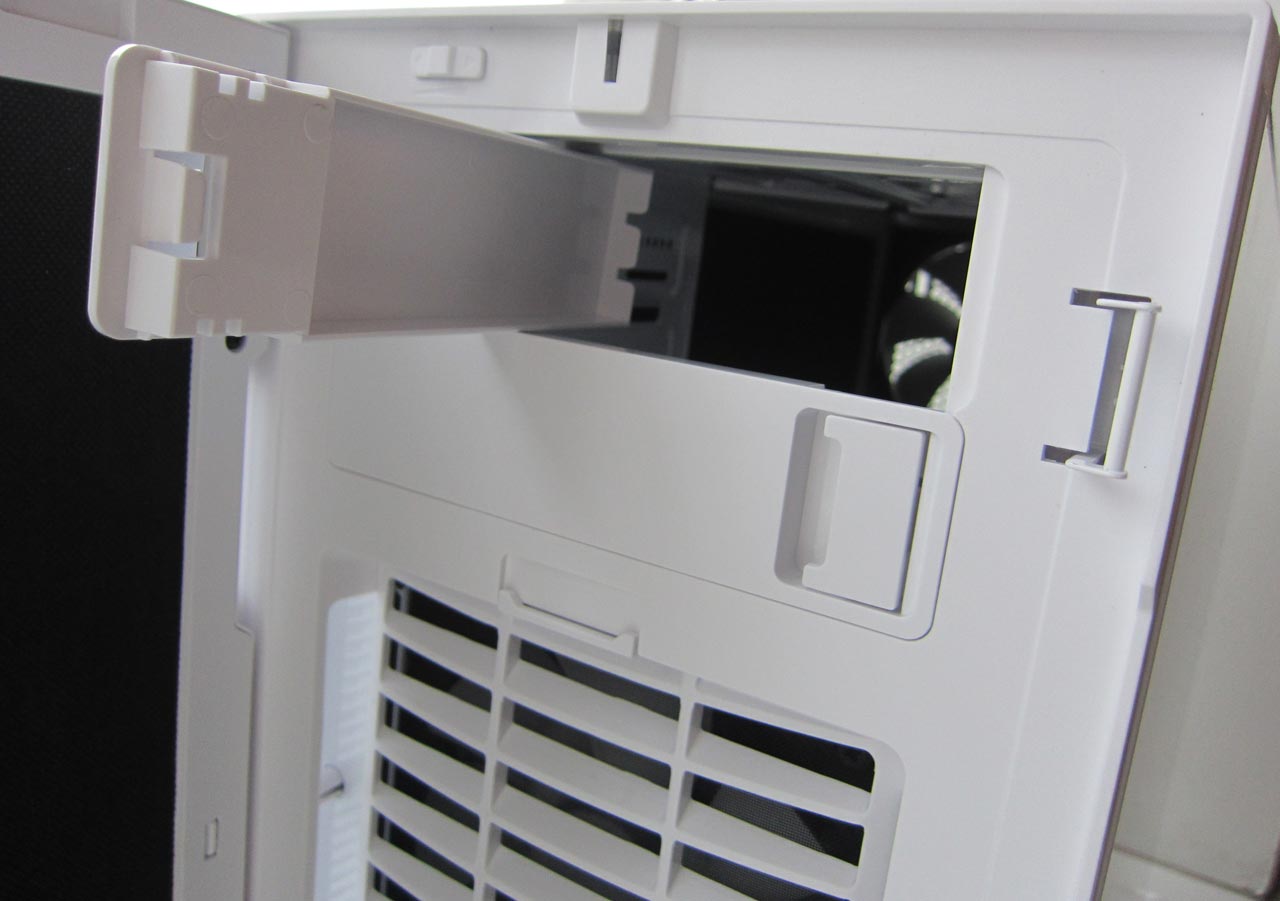

Заглушки для 5.25" отсеков также изменились визуально и стали удобнее в использовании:







За дверцей можно найти регулятор скорости вращения вентиляторов:





Он даёт возможность управления тремя вентиляторами с 3-пиновых коннектором, всего предусмотрено три режима работы.

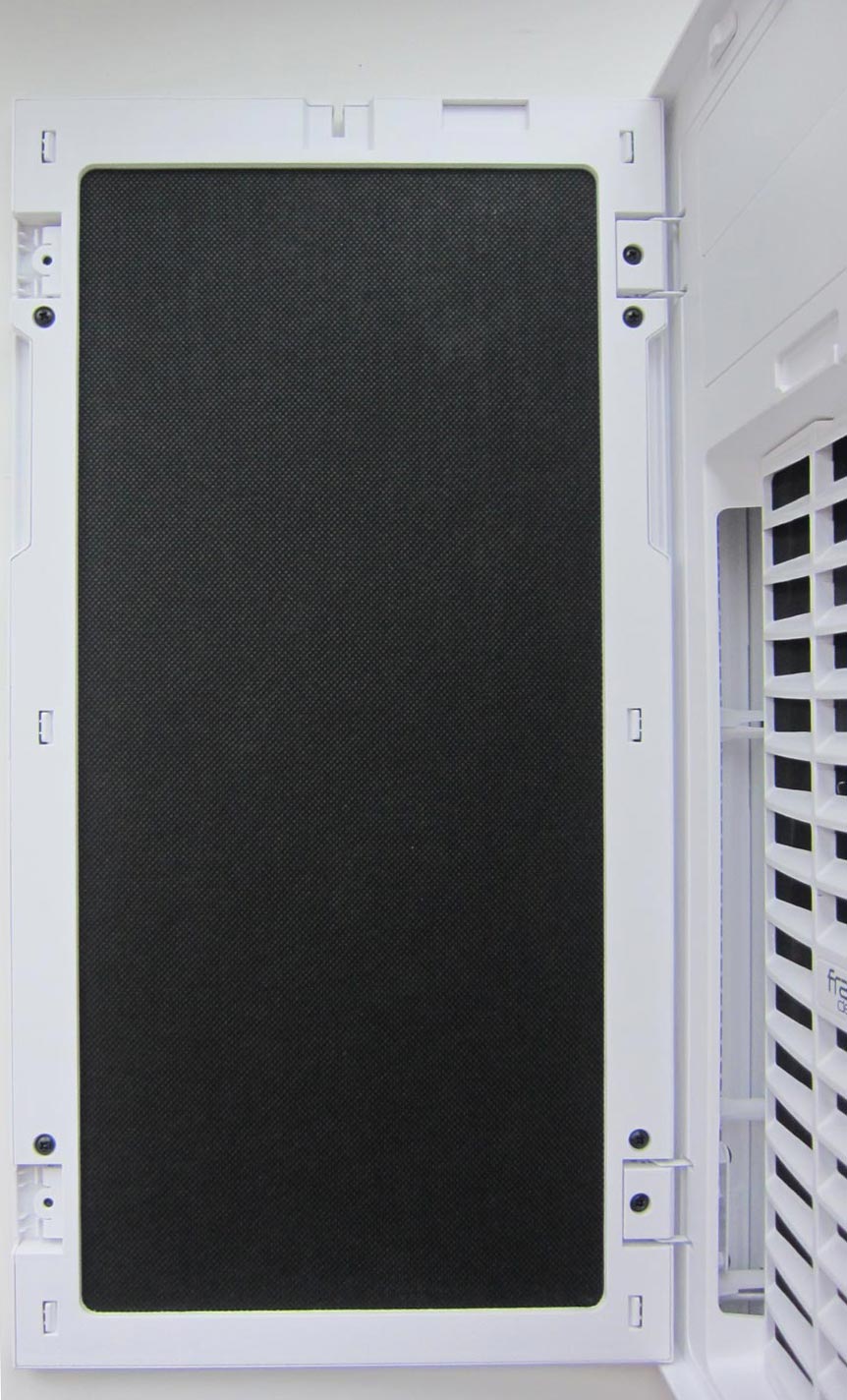

Фронтальная дверца обклеена битуменом для шумоизоляции:

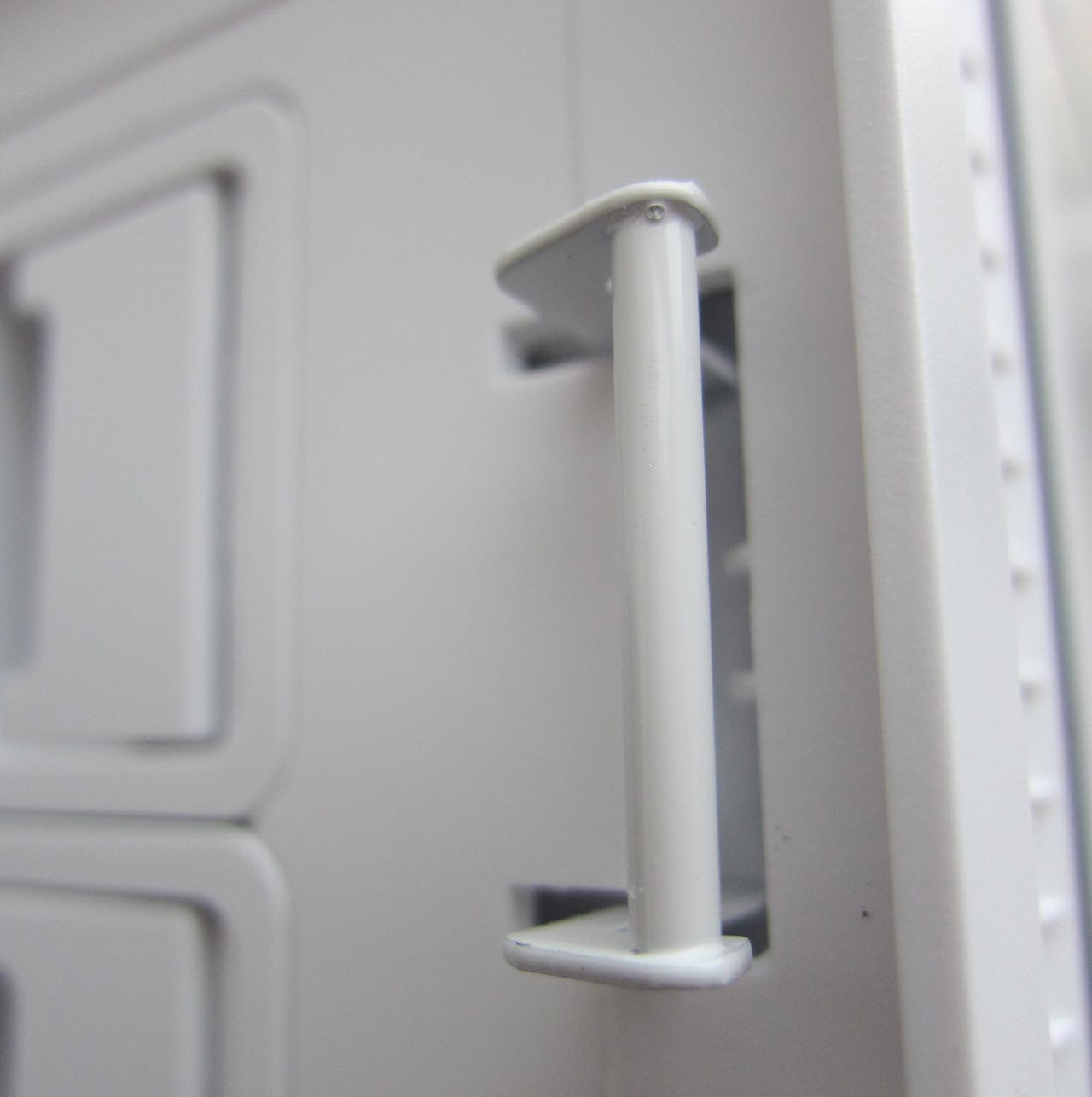

Стоит отметить, что дверца по-умолчанию открывается налево, держится на таких вот креплениях:







При желании, её можно перевесить и на другую сторону, достаточно недолго поработать отвёрткой и перевесить петлю слева направо, благо всё необходимое для крепежа есть:







Я оставил всё как было по-умолчанию (открытие налево), ибо мне так привычнее.

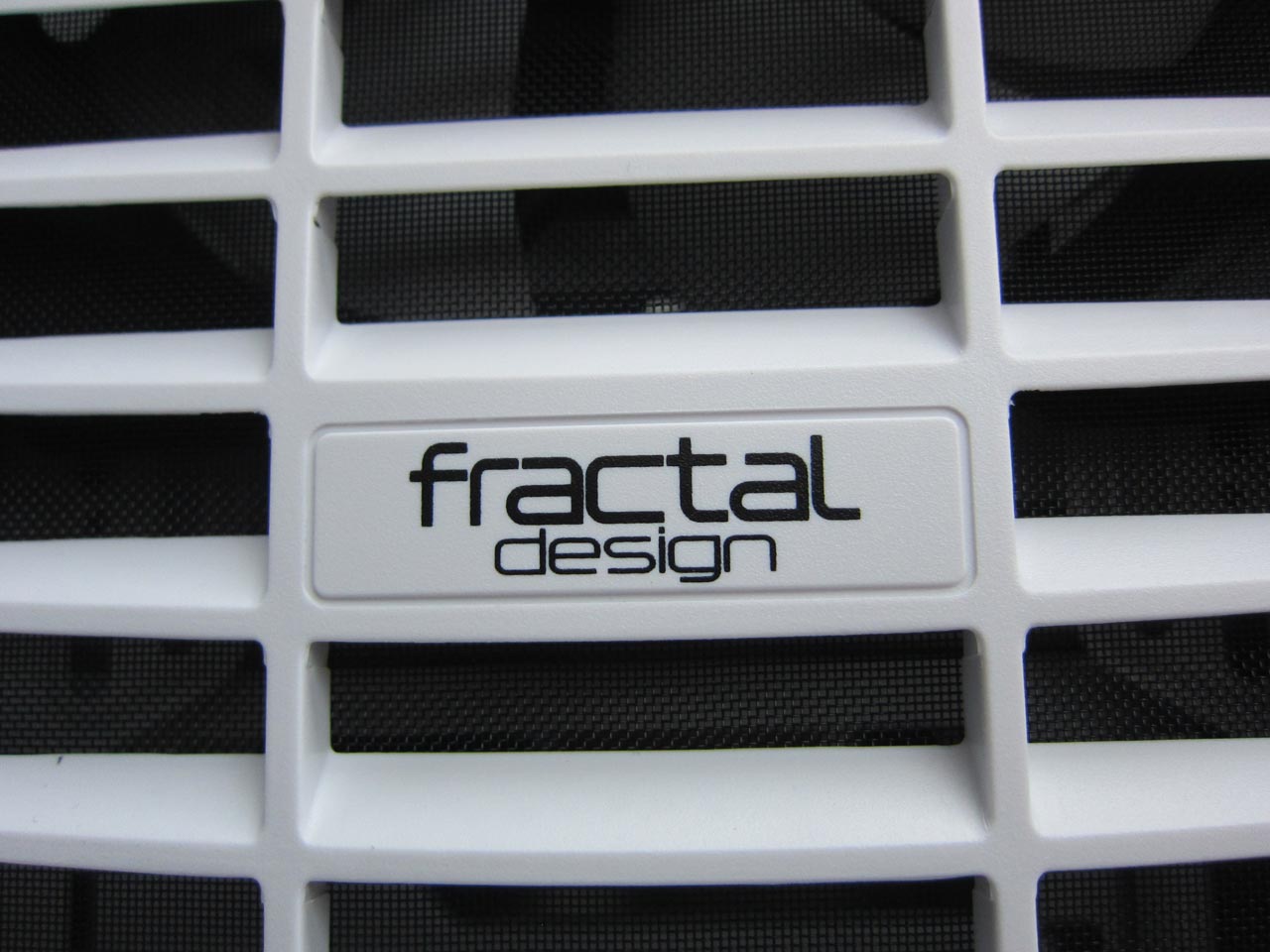

Пылевой фильтр за дверцей украшен логотипом, или лучше сказать надписью с названием, изготовителя:

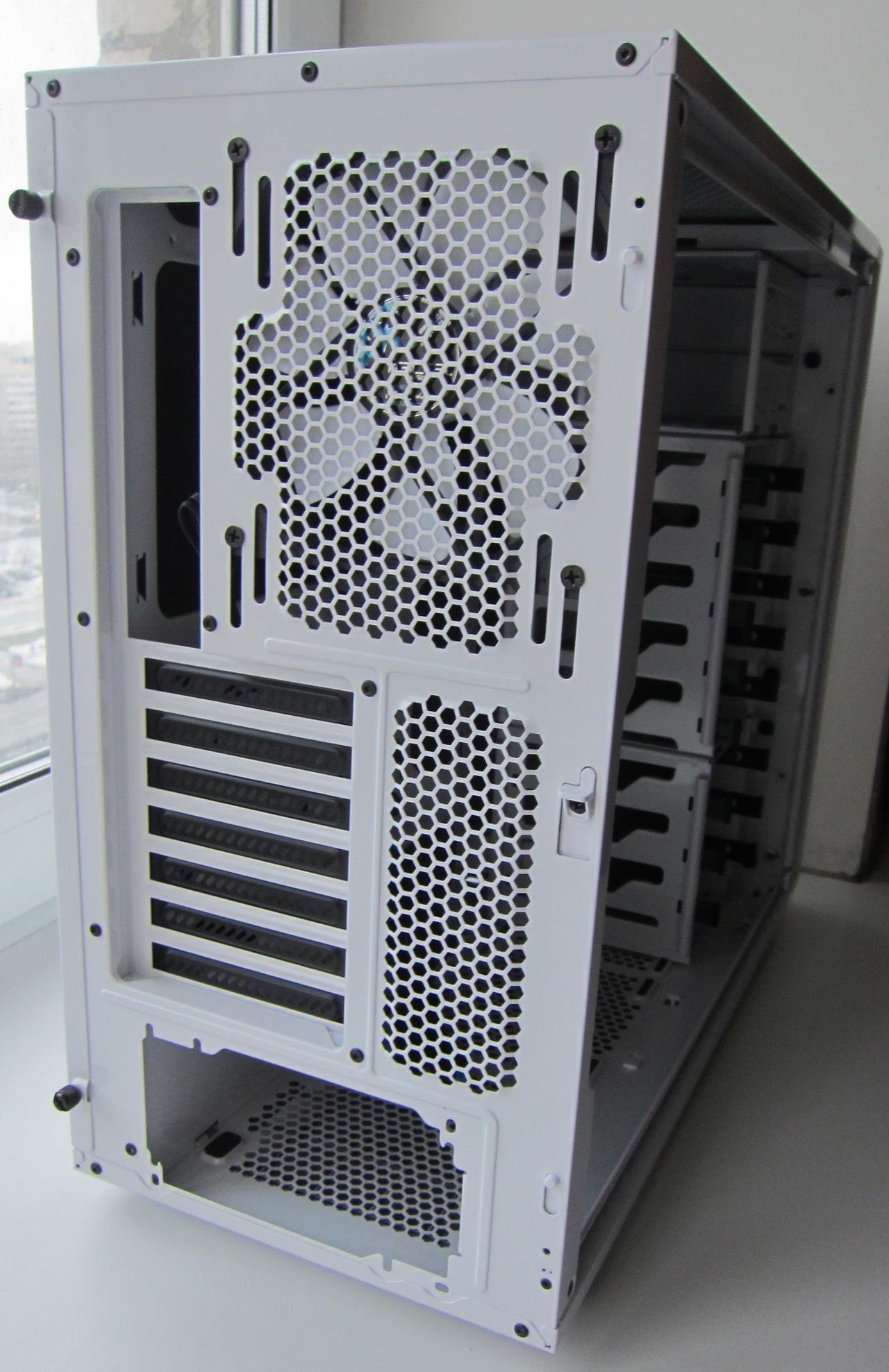

Задняя стенка корпуса Design Define R5:





Аппарат имеет семь слотов расширения, обладает нижним расположением блока питания, который можно закрепить вверх или вниз вентилятором, в обоих случаях он будет стоять на резиновых подставках, уменьшающих вибрацию, а значит и шум при работе. Отверстий для шлангов СВО не имеется, видимо в Fractal Design сочли их ненужными, раз в шасси влезает любая (а то и несколько сразу) из СВО семейства Kelvin.





Боковая стенка, скрывающая от нас внутреннее убранство аппарата, крепится с помощью вот такого пружинного замка:

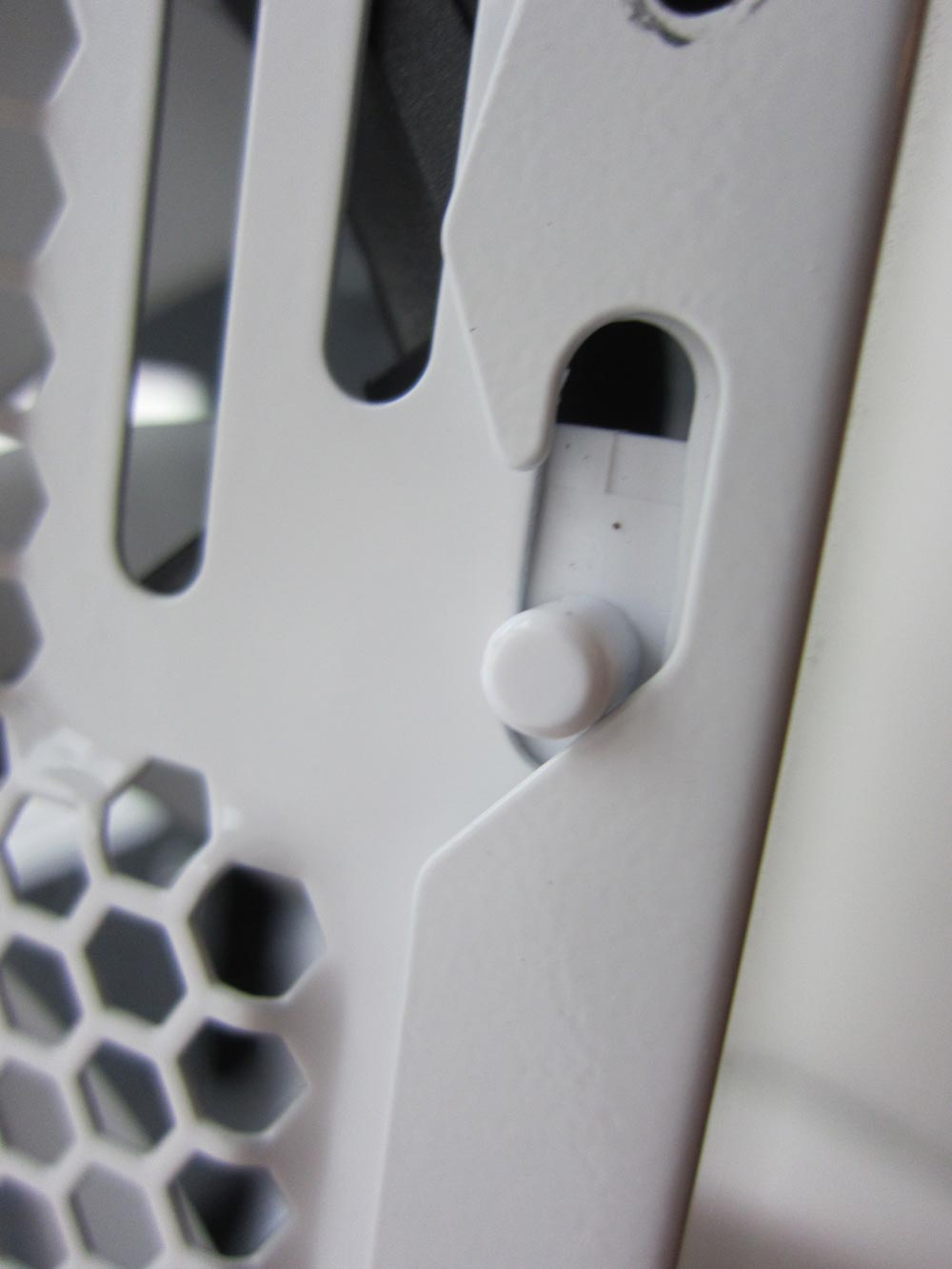

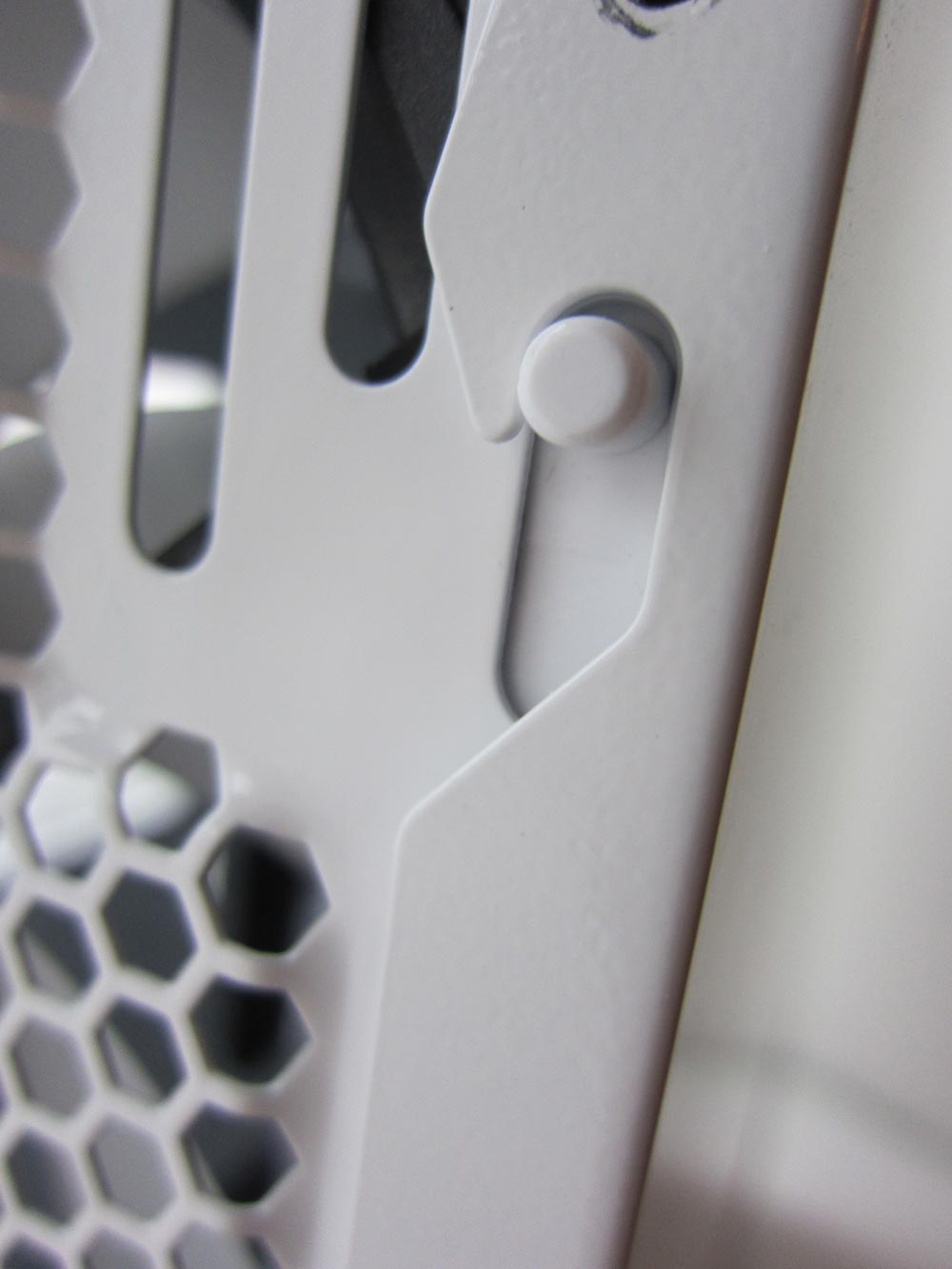

В верхнем положении он фиксирует с помощью штырьков боковую стенку, в нижнем отпускает её:





Если не завинчивать винтики, то кроме пружинного замка дверца ни на чём не держится и может упасть на руку/ногу нерадивому сборщику, тут следует быть осторожным. Крепление в целом удобное, но требует привыкания.

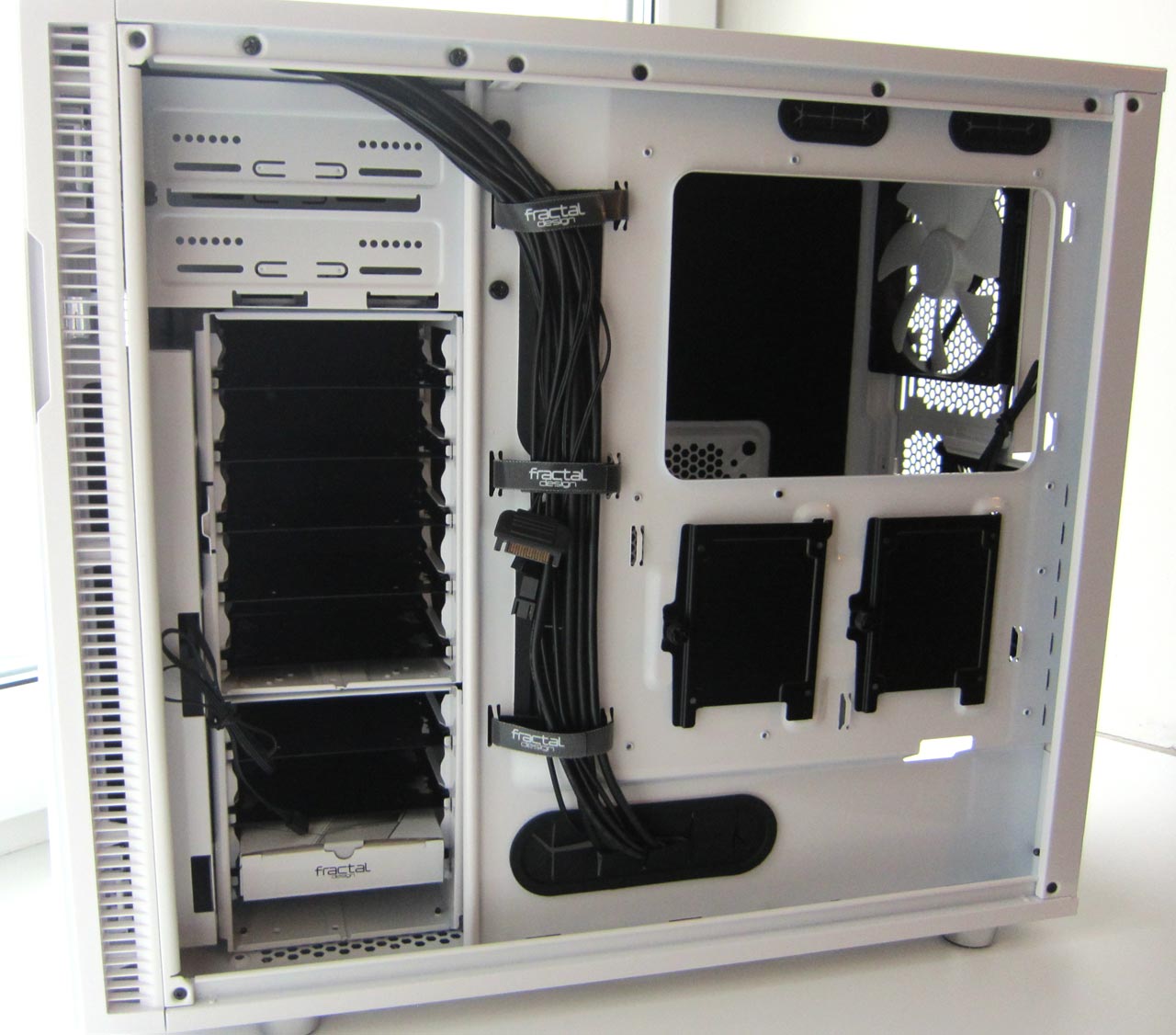

А вот что находится с обратной стороны, за поддоном системной платы:







Fractal Design позаботились о том, чтобы с укладкой кабелей у пользователя не возникло никаких проблем. Нижняя часть поддона материнской платы имеет углубление, в которое поместиться практически что угодно:

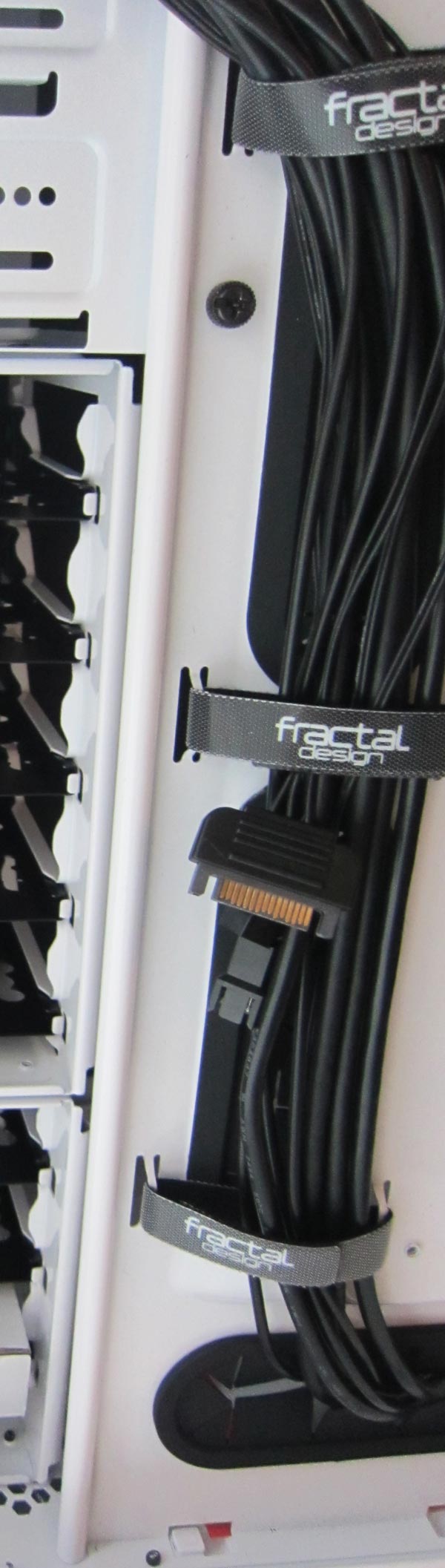

А в левой части, около корзин для накопителей, имеются затяжки-липучки для более удобной прокладки тех кабелей, которые в нижнюю часть уложить не удастся. На фото также виден SATA коннектор питания, используемый для питания подключаемых к реобасу вентиляторов:

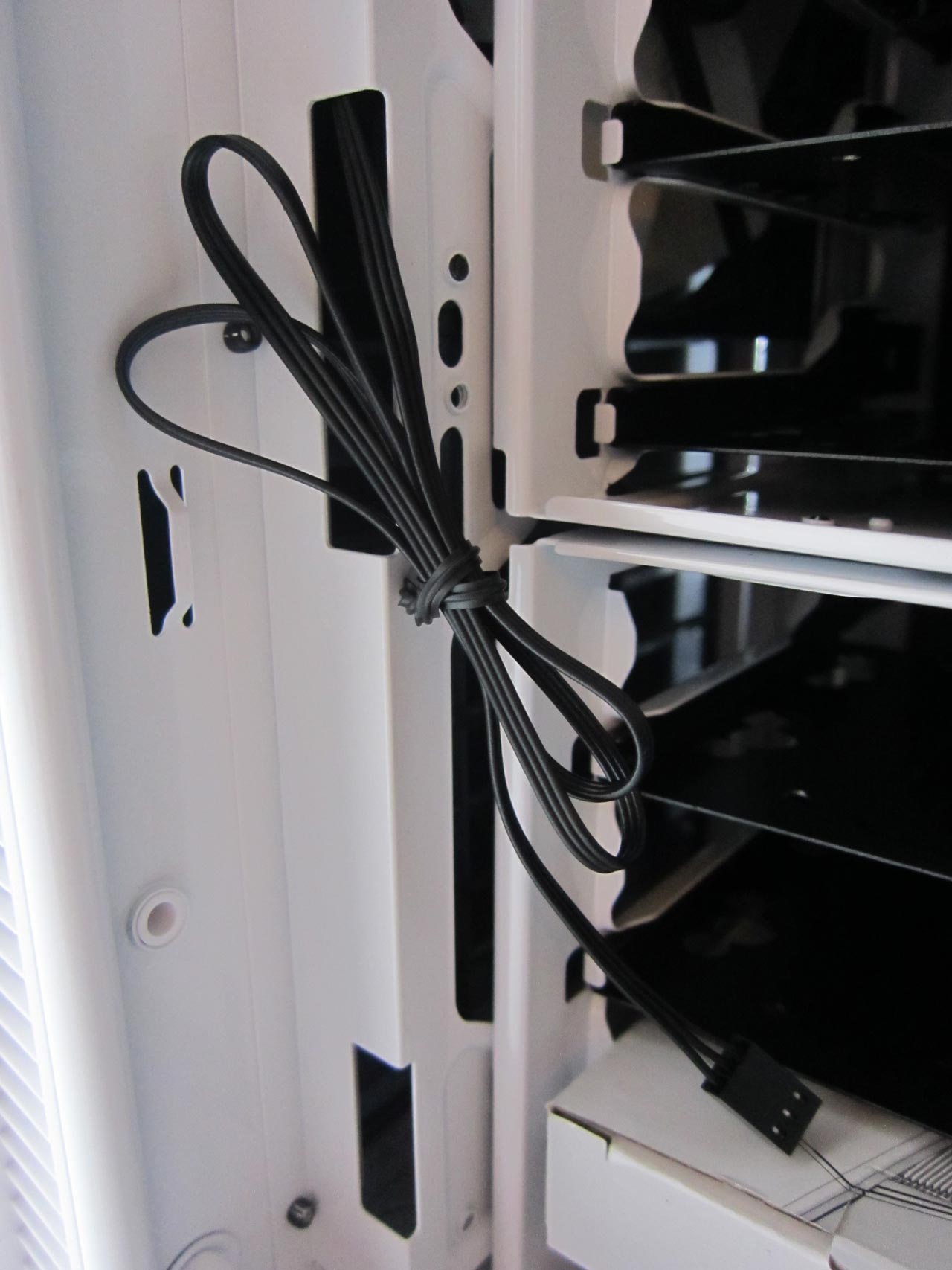

Комплектные вентиляторы подключаются к показанным выше 3-пиновым портам через соответствующие коннекторы:







Фотография правой (или левой, зависит от того, как на шасси смотреть) боковой стенки корпуса:







На этой стенке можно найти место для крепления вентилятора (типоразмер - 120/140мм), в случае если таковой понадобится для улучшения охлаждения компьютера:







Чтобы снять звукоизолирующую заглушку ModuVent придётся использовать отвёртку:





В заглушке для шумоизоляции используется трёхслойная конструкция из пластика, поролона и ткани.

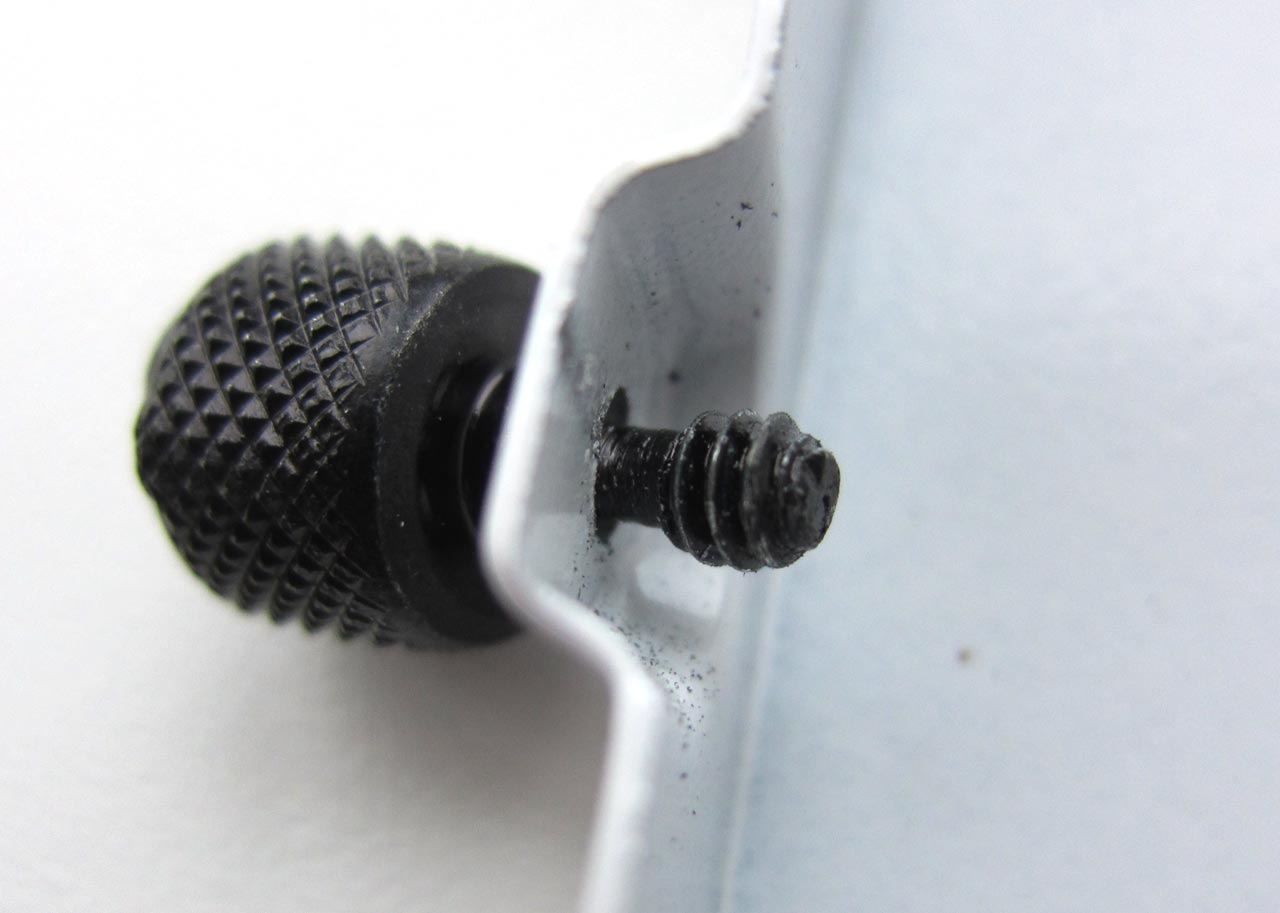

Другая боковая стенка крепится лишь на вот таких вот винтах с накатными головками, потерять которые никоим образом не удастся, ибо из стенки они не извлекаются:







Данная стенка почти полностью обклеена звукоизолирующим битуменом:

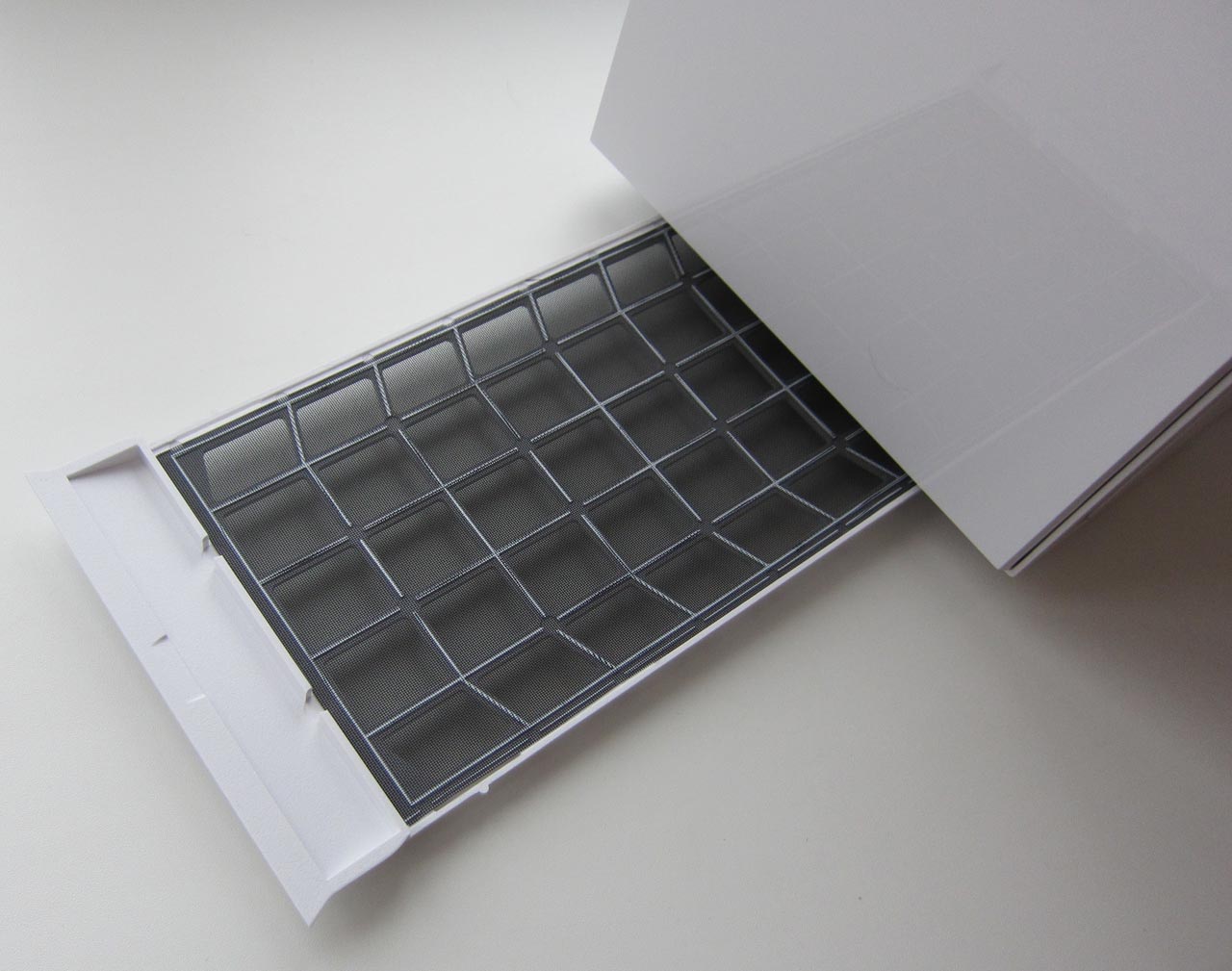

В днище корпуса имеется выдвижной пылевой фильтр, который не даёт загрязниться блоку питания и вентилятору рядом с ним, если таковой установлен пользователем:







Фильтр в корпусе Define R3 выдвигался только сзади шасси (что было весьма неудобно, т.к. компьютер у меня стоит внутри стола и до задней стенки добираться весьма проблематично) и прикрывал лишь вентиляционные отверстия для блока питания, оба этих недостатка устранены в Define R5.





Стоит шасси вот на таких прорезиненных ножках, благодаря применению которых громыхать стоящий на любой поверхности компьютер не должен:

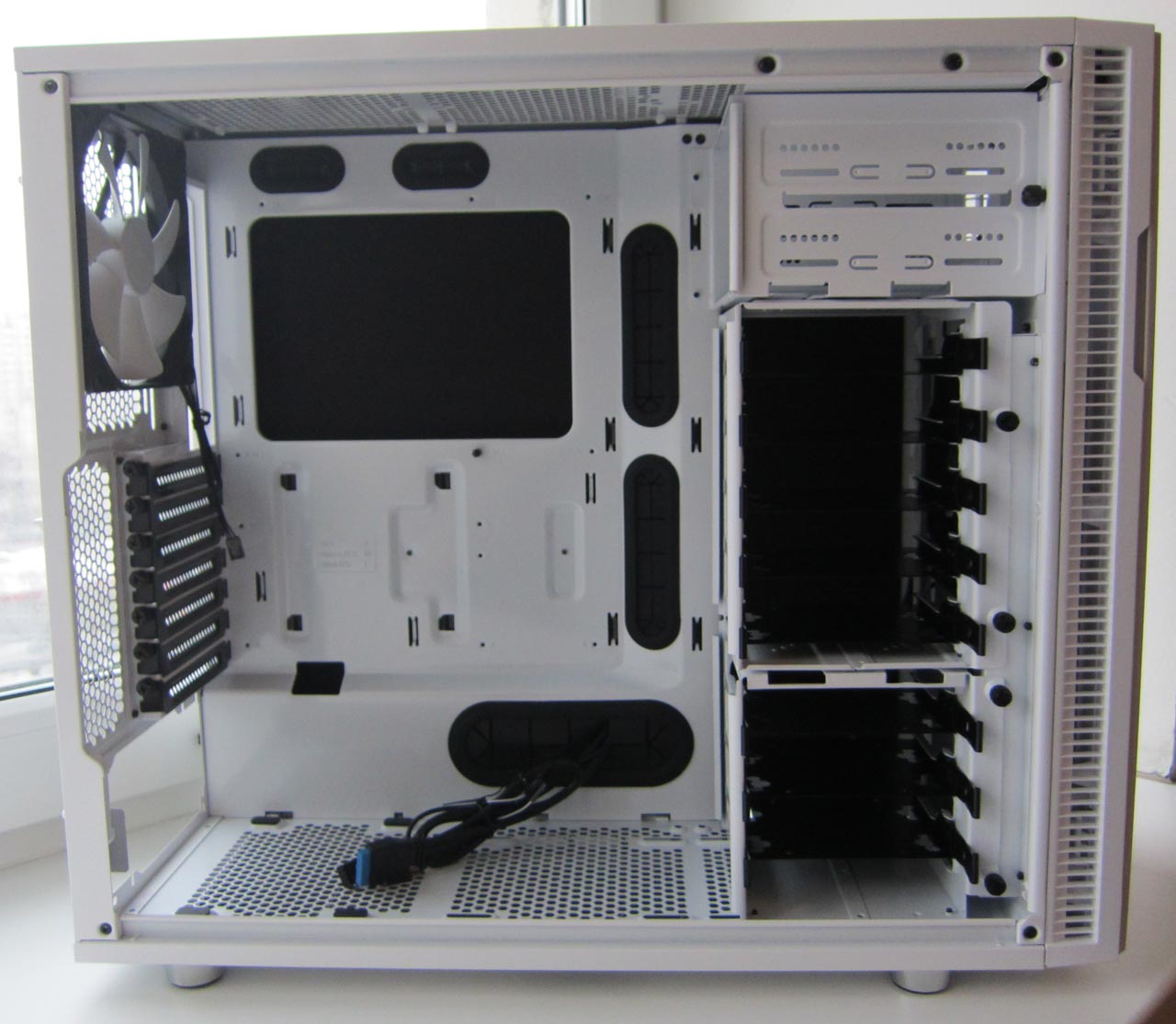

Предлагаю посмотреть на внутреннее строение корпуса, благо оно весьма примечательно:

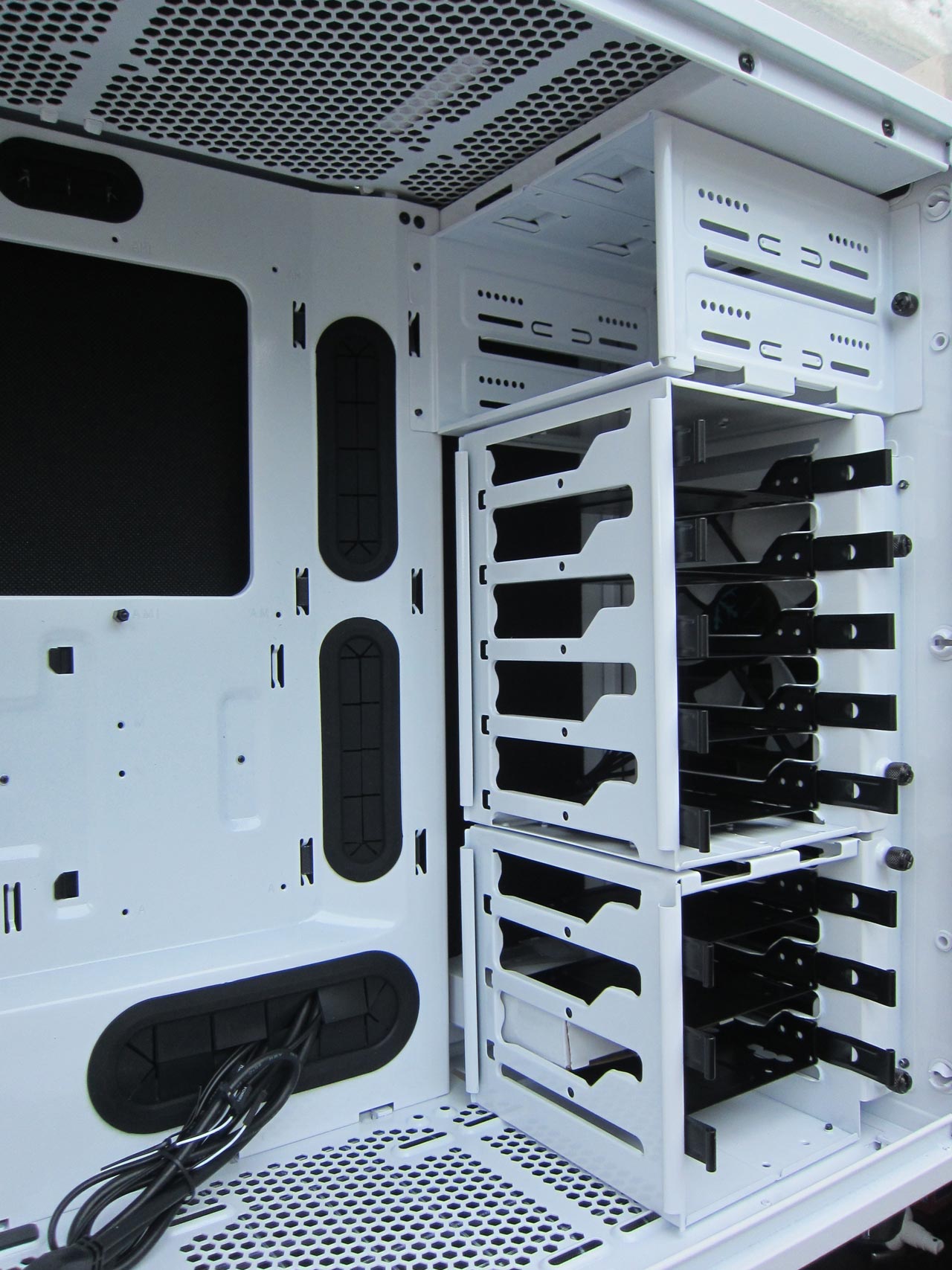

Инженерам-проектировщикам Define R5 пришла в голову отличная идея сделать модульными (съёмными) все отсеки для накопителей, а заодно и корзину для оптических приводов и других 5.25" устройств. Таким образом, можно увеличить свободное место внутри аппарата, оставив лишь то, в чём конкретный пользователь нуждается. Так, нижнюю корзину (с 3 лотками) для накопителей можно оставить либо внизу около фронтальной стенки, отодвинуть ближе к БП (чтобы освободить место на фронтальной стенке для радиатора СВО) или же водрузить вместо корзины верхней (у которой 5 лотков). Верхнюю можно либо снять, либо поставить вместо нижней.

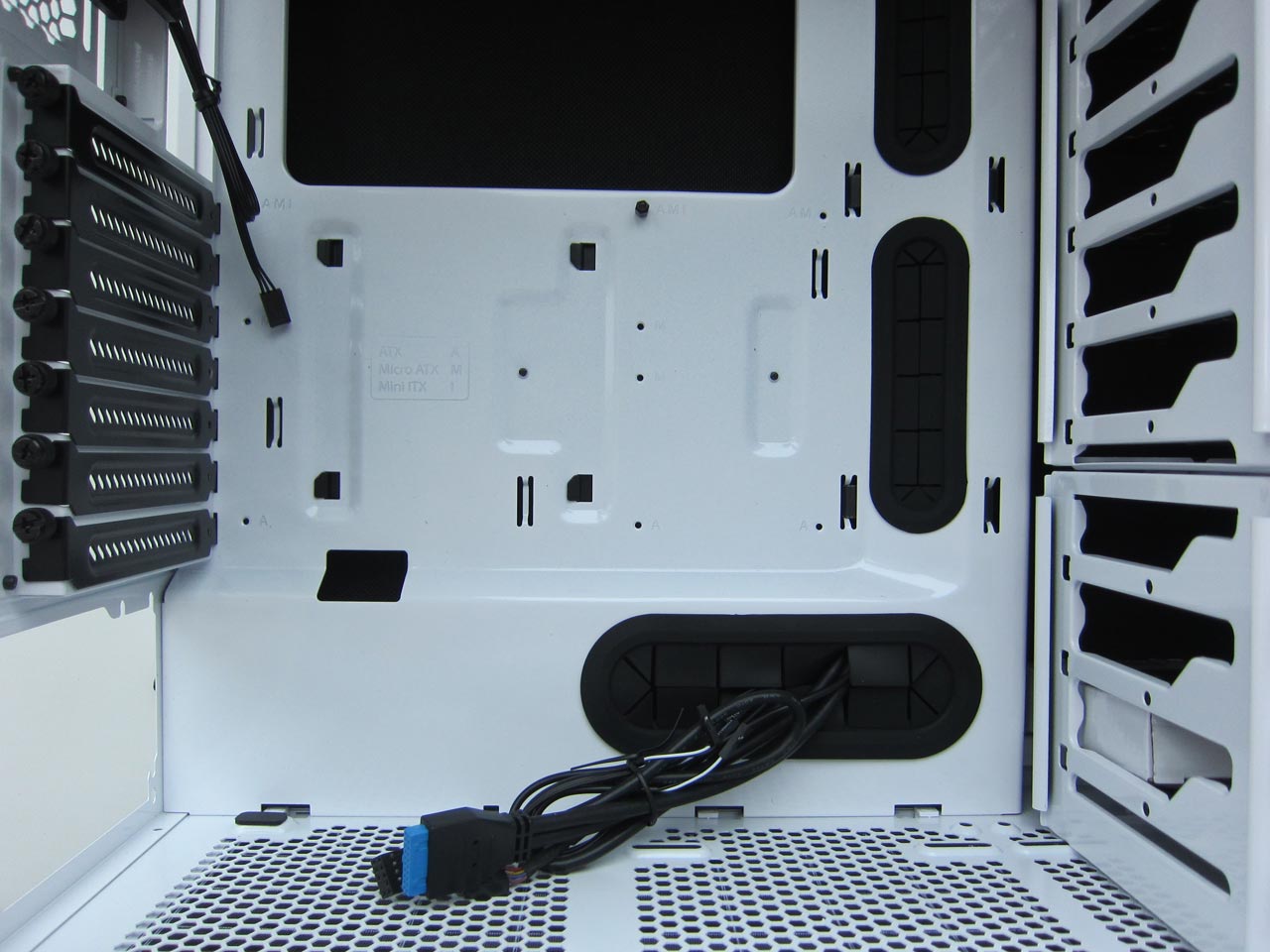

Поддон системной платы немного утоплен, его рельефная форма, по-идее, делает конструкцию более жёсткой. Вырез для удобной установки кулера с бэкплейтом намного больше оного в R3:

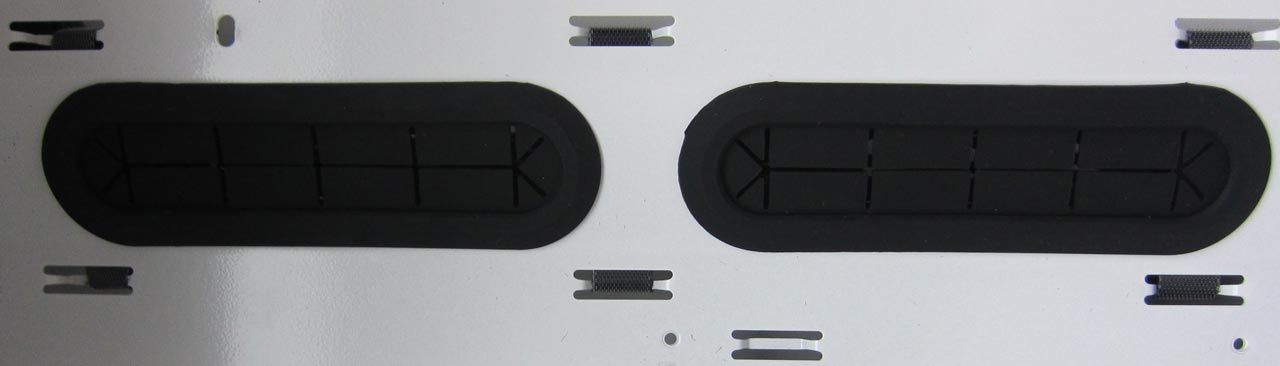

Также были переработаны и резиновые накладки в отверстия для укладки кабелей, теперь они намного жёстче, работать с ними стало удобнее. Сами отверстия стали больше, что также является большим плюсом:

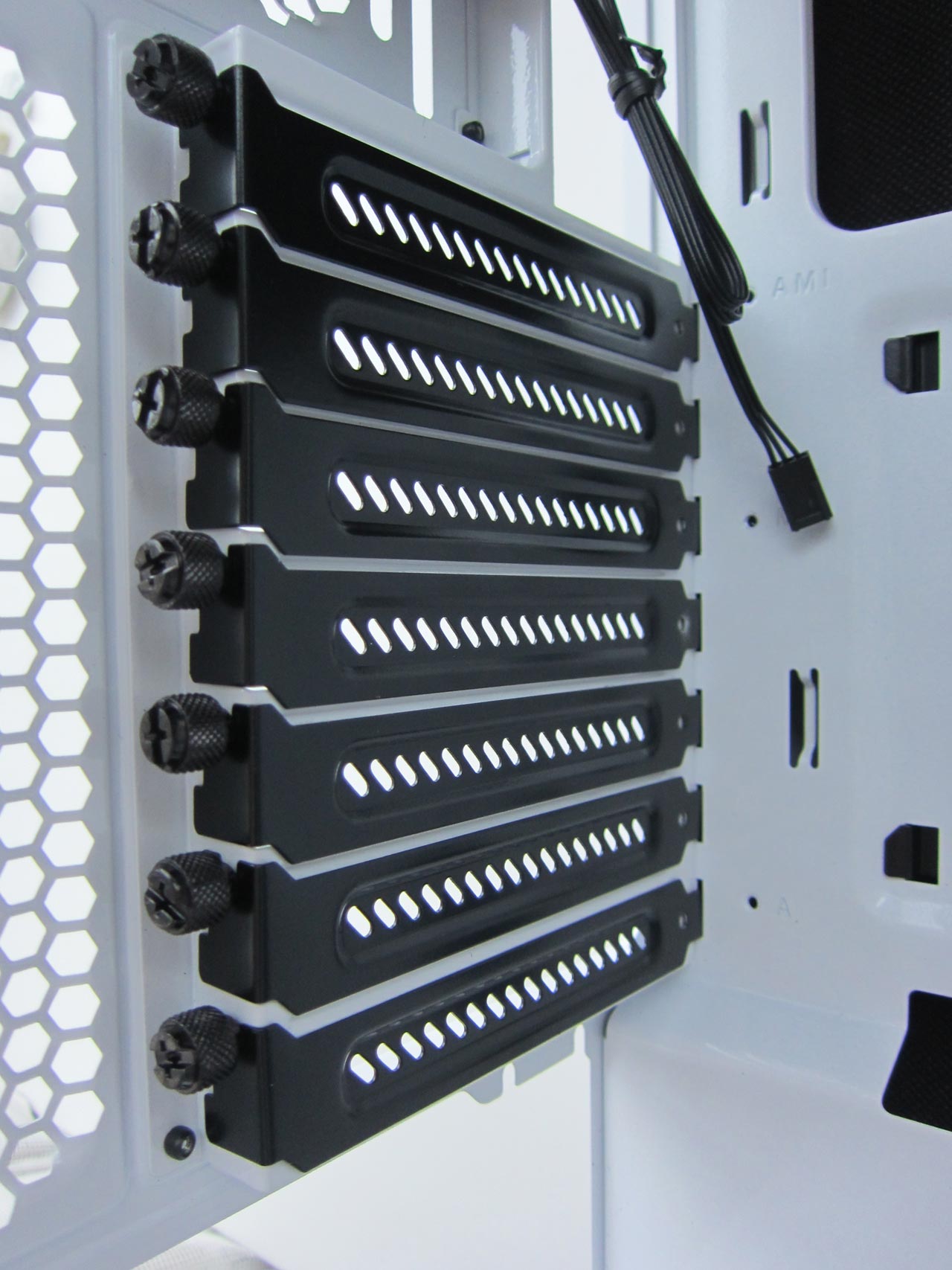

На слотах расширения находятся съёмные заглушки, держащиеся на винтах (последние, к слову, не всегда можно отвинтить без помощи отвёртки, настолько крепко их затянули на заводе). Заглушки чёрного цвета (а у чёрного варианта корпуса - белые), оснащены отверстиями для вентиляции.







Несмотря на внешнее сходство с применяемыми в Define R3 (на фото ниже эта заглушка сверху) заглушками, разница между ними всё-таки имеется:

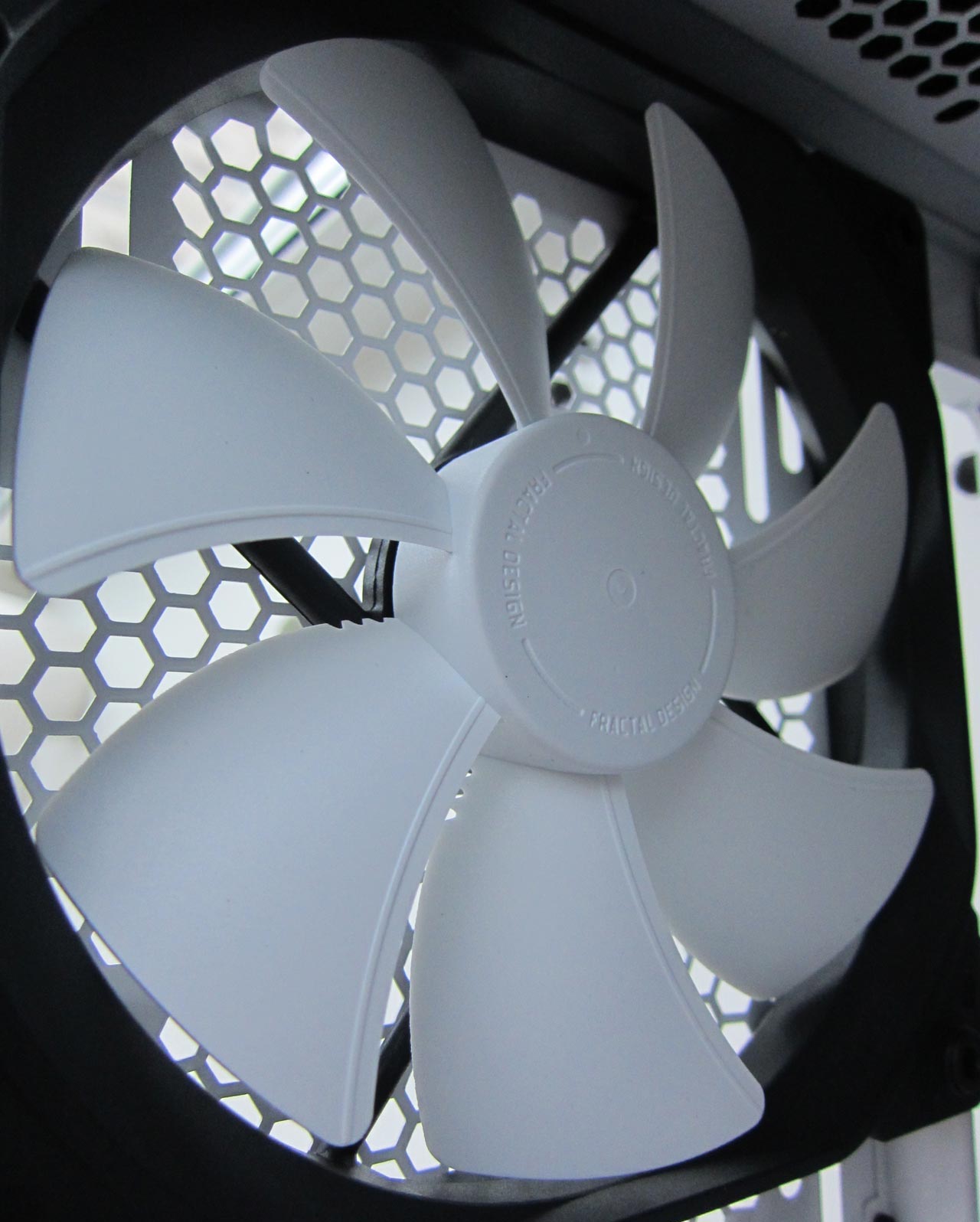

На задней стенке можно увидеть 140мм вентилятор Fractal Design Dynamic GP14, такой же находится и на стенке фронтальной:







Во всех обзорах шасси отмечается, что данные вентиляторы высокого качества и шума от них практически нет даже на максимуме оборотов. Не согласиться с этими утверждениями я не могу, дела обстоят именно так. Примечательно, что на сайте Fractal Design этих вентиляторов нет, т.е. их спецификации недоступны.

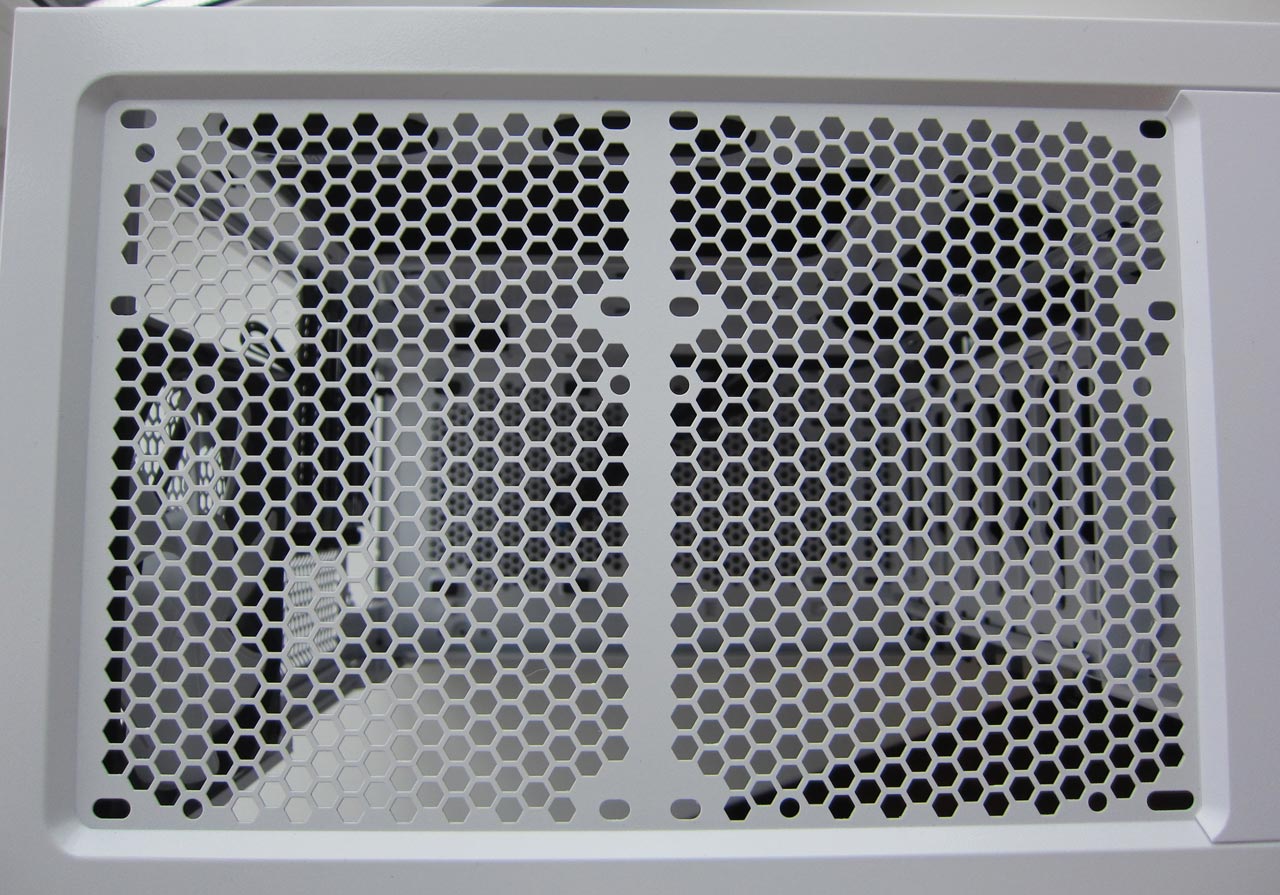

Вот как выглядит верхняя стенка корпуса Define R5:







На неё закреплены, на этот раз без применения инструментов (как это было в боковой стенке), заглушки ModuVent, их там в общей сложности три штуки, но я снял и сфотографировал лишь две:







Используемые заглушки также сделаны из пластика, поролона и ткани и обеспечивают хороший уровень шумоизоляции. Ставятся они не абы как, а в строгой последовательности (их форма различна, поэтому они не могут заменить одна другую), это стоит учитывать.





Если заглушки снять, появится возможность установки на верхнюю стенку корпуса нескольких вентиляторов (3x120/140мм) или же радиатора СВО (максимальная длина, согласно спецификациям - 420мм):

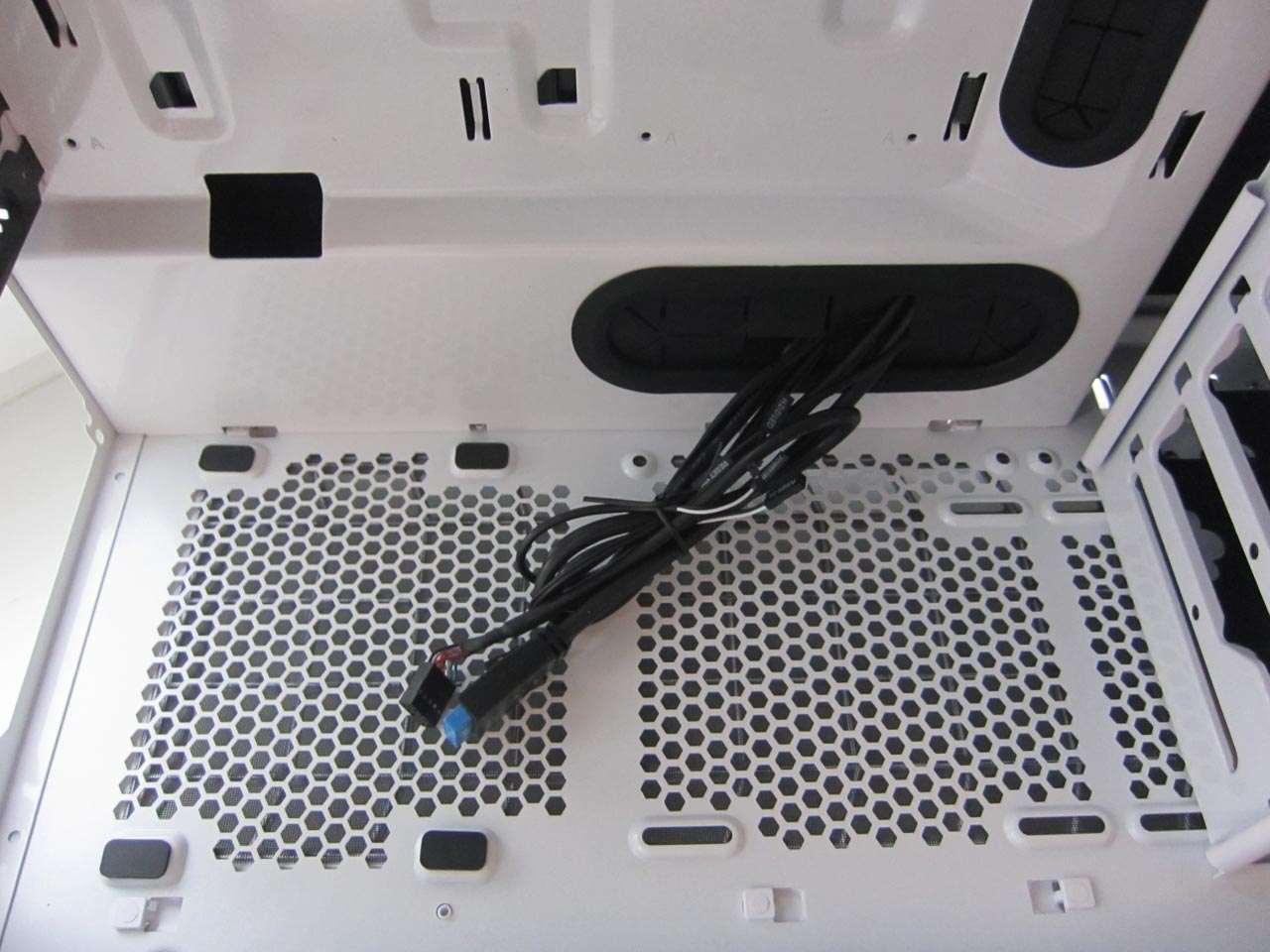

Днище корпуса на фото ниже:





Слева ставится блок питания, а справа - дополнительный вентилятор, или же нижняя корзина для накопителей. Влезет сюда и 240мм радиатор СВО, но корзину для накопителей в таком случае придётся перевесить выше, что, в свою очередь, не позволит установить видеокарту длиной более 310мм в верхний слот PCIe.





Кстати о корзинах, Define R5 даёт возможность установить целых восемь 3.5" или же десять 2.5" накопителей, этого более чем достаточно даже для людей, профессионально работающих с видео в разрешении 4K или иным контентом, который занимает огромное количество места.

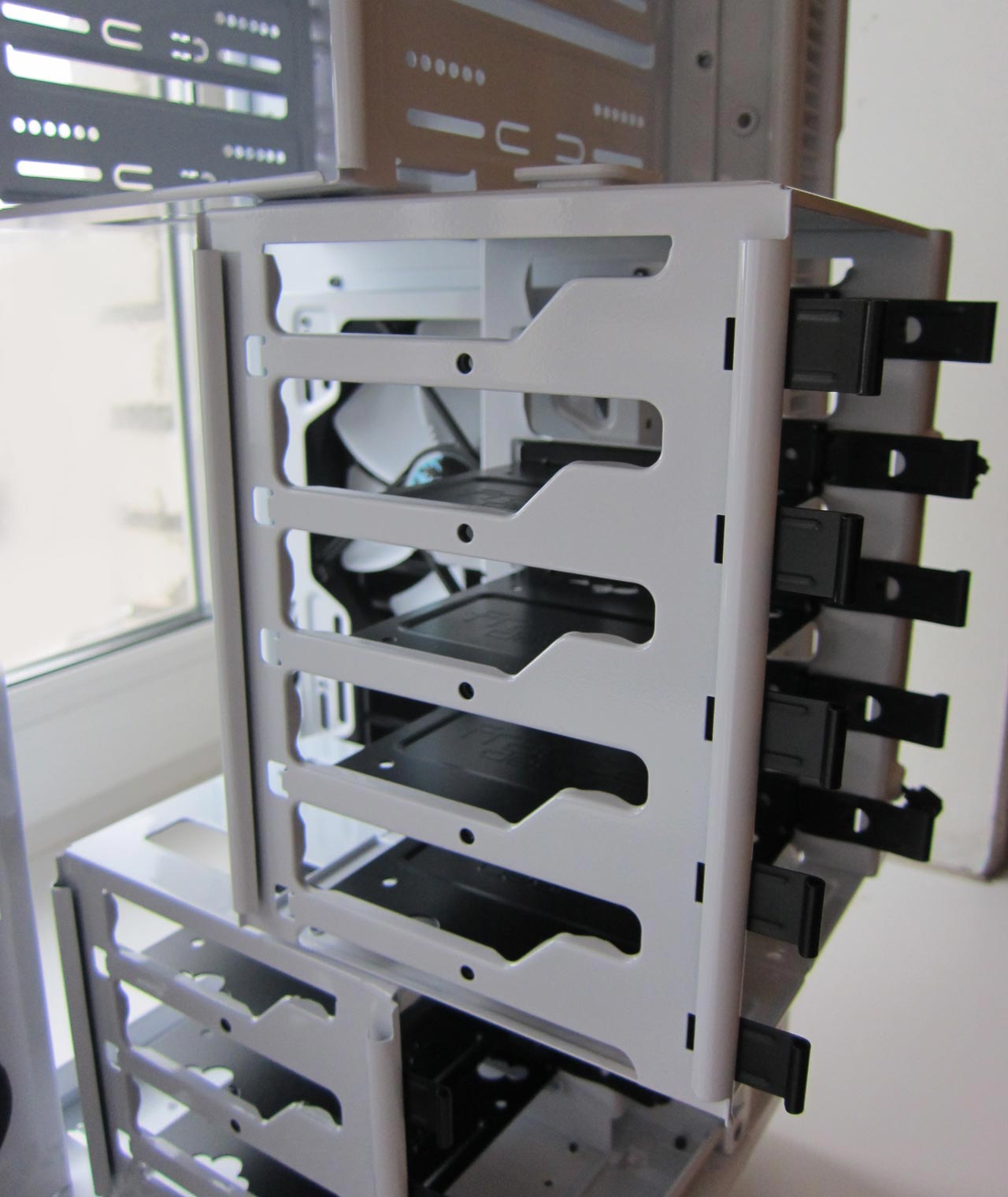

Как я уже писал раньше, верхняя корзина (та, что на 5 накопителей) может быть установлена как показано на фото ниже, а также вместо нижней корзины. Расположение отсека для 5.25" устройств по понятным причинам изменить нельзя.







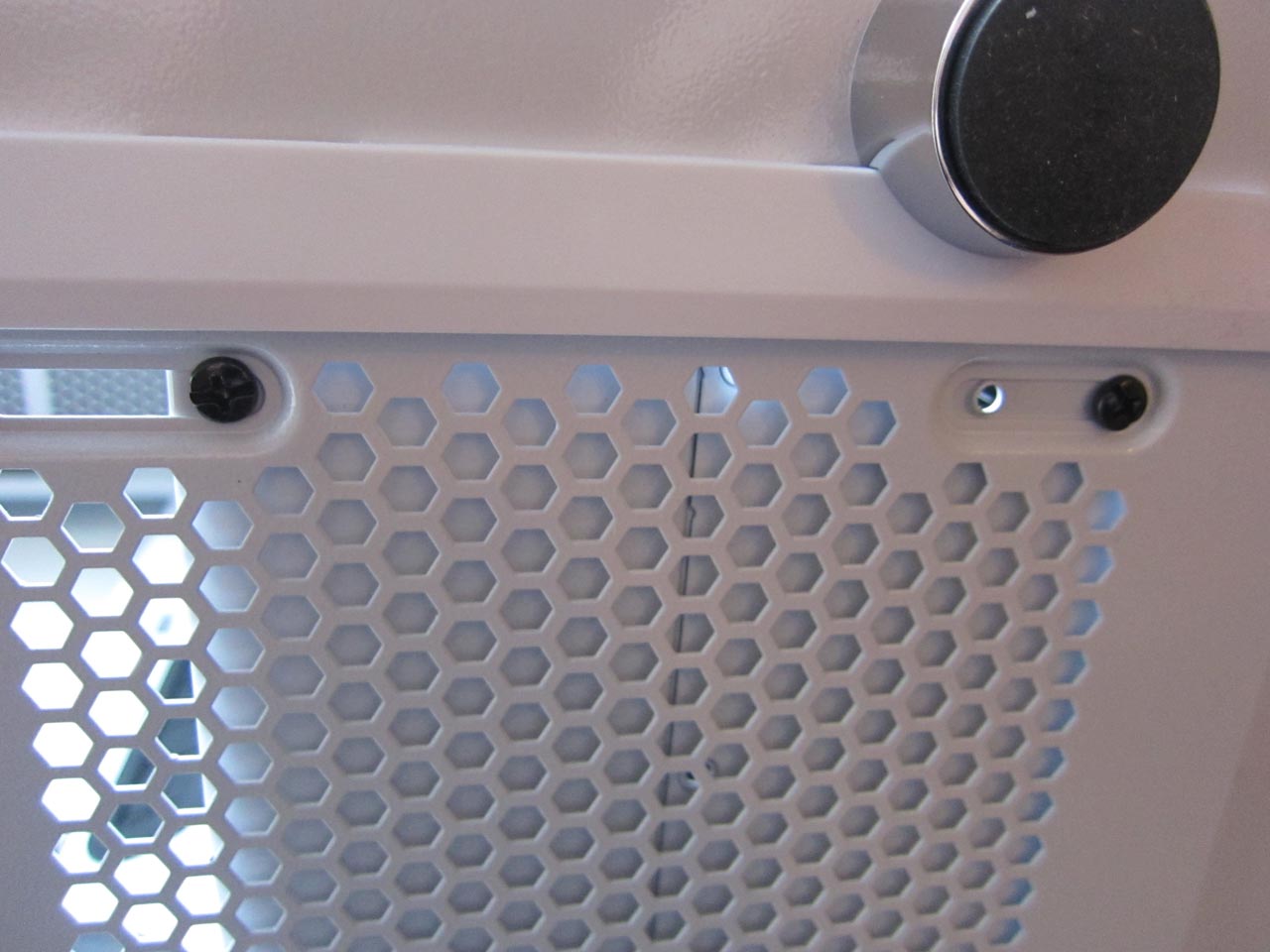

Для удаления корзины оптических приводов нам нужно открутить два винта по обе её стороны:

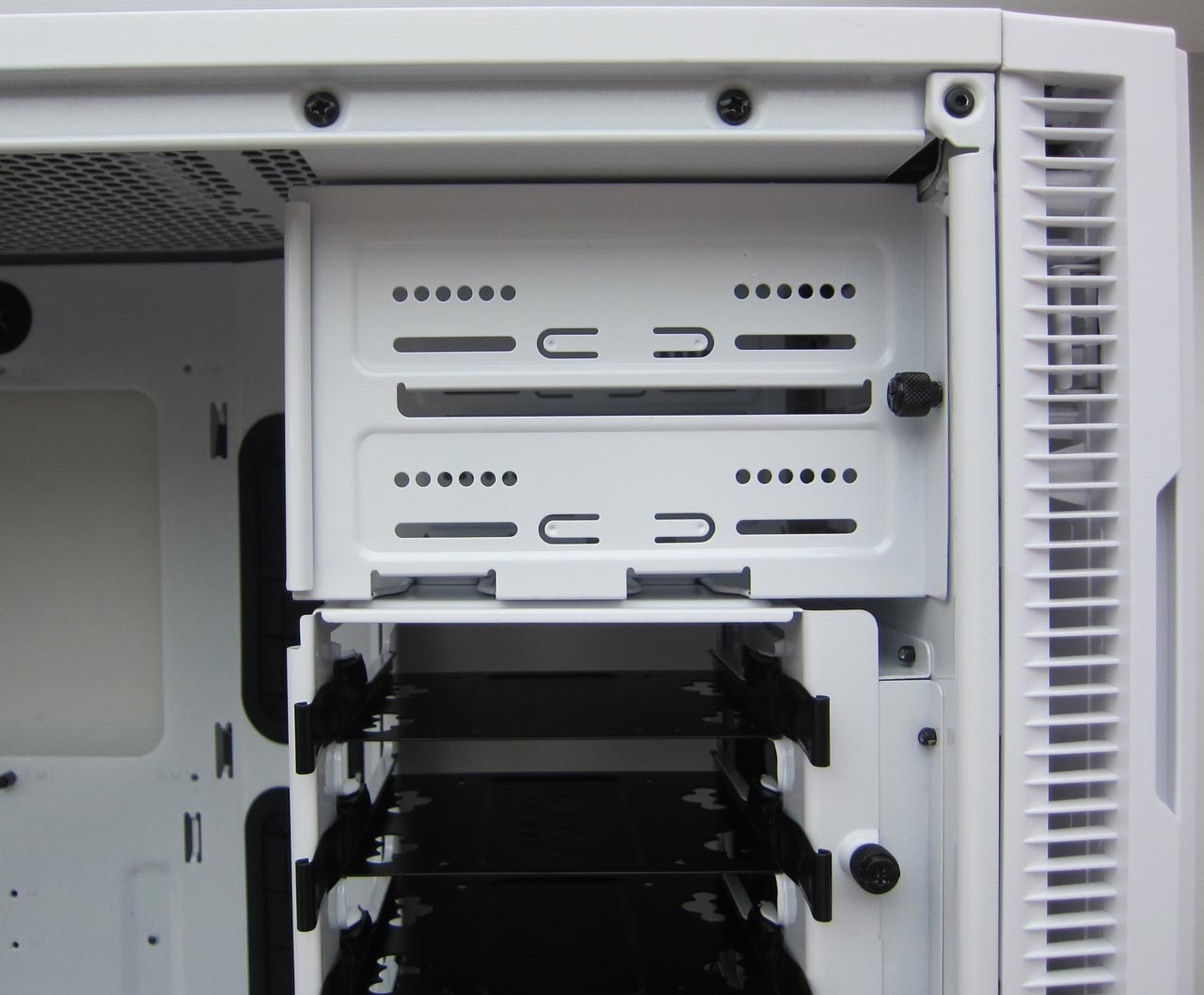

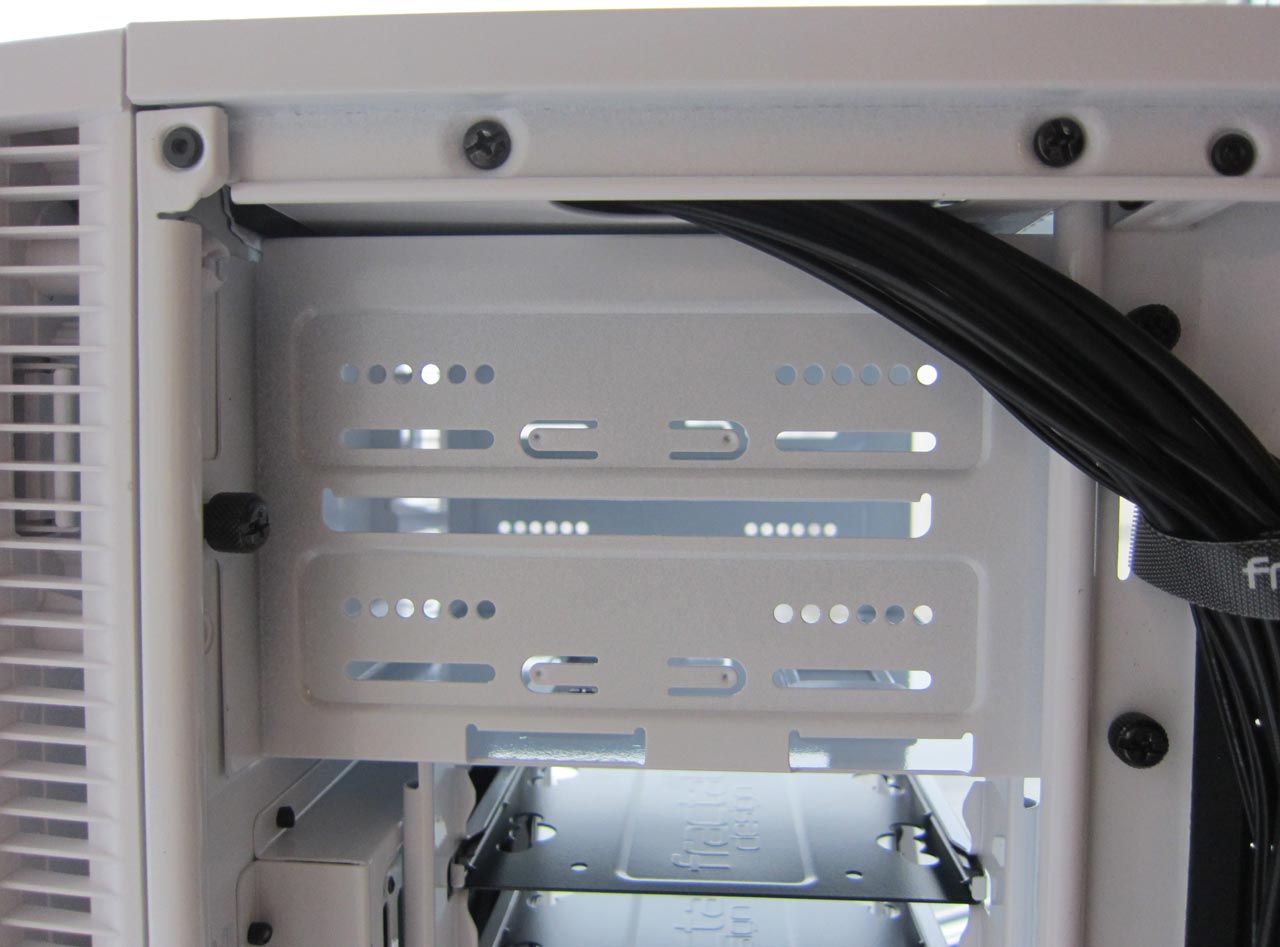

Вид изнутри 5.25" отсека, в нижней части мы видим крепление корзины на пять 3.5" накопителей:







Прежде чем вытаскивать 5.25" отсек, корзину для винчестеров/SSD нужно снять, также предварительно отвинтив от шасси:

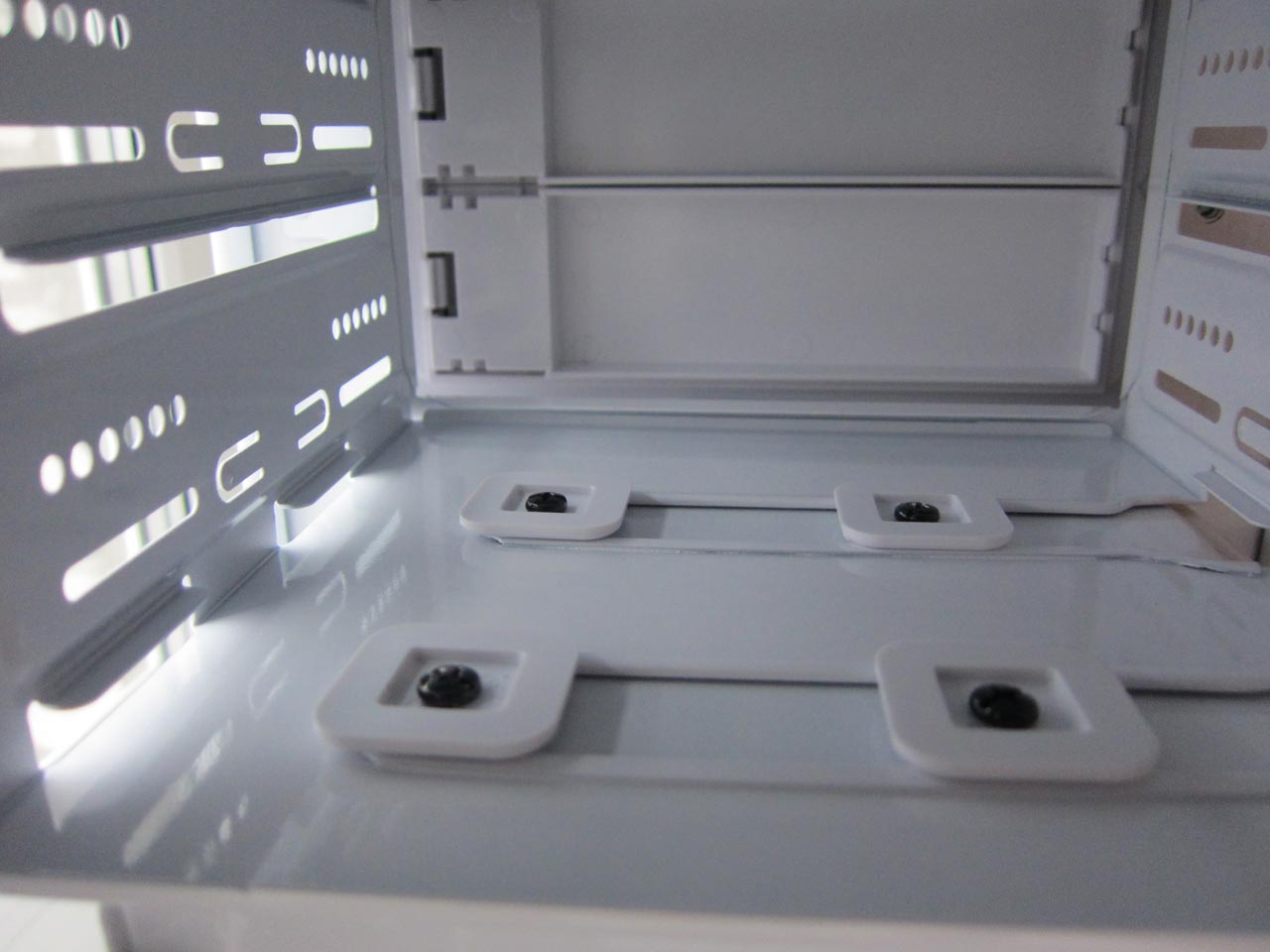

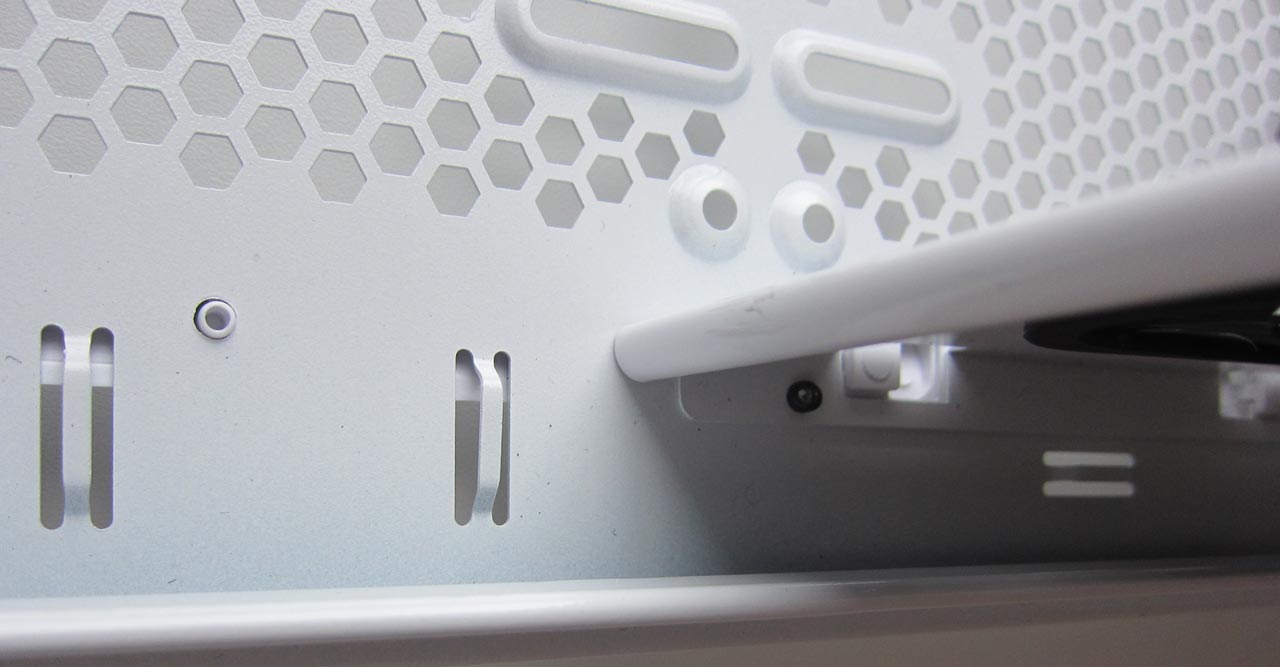

Нижняя корзина для винчестеров крепится к корпусу не только винтами с накатной головкой, но и обычными винтиками к днищу:

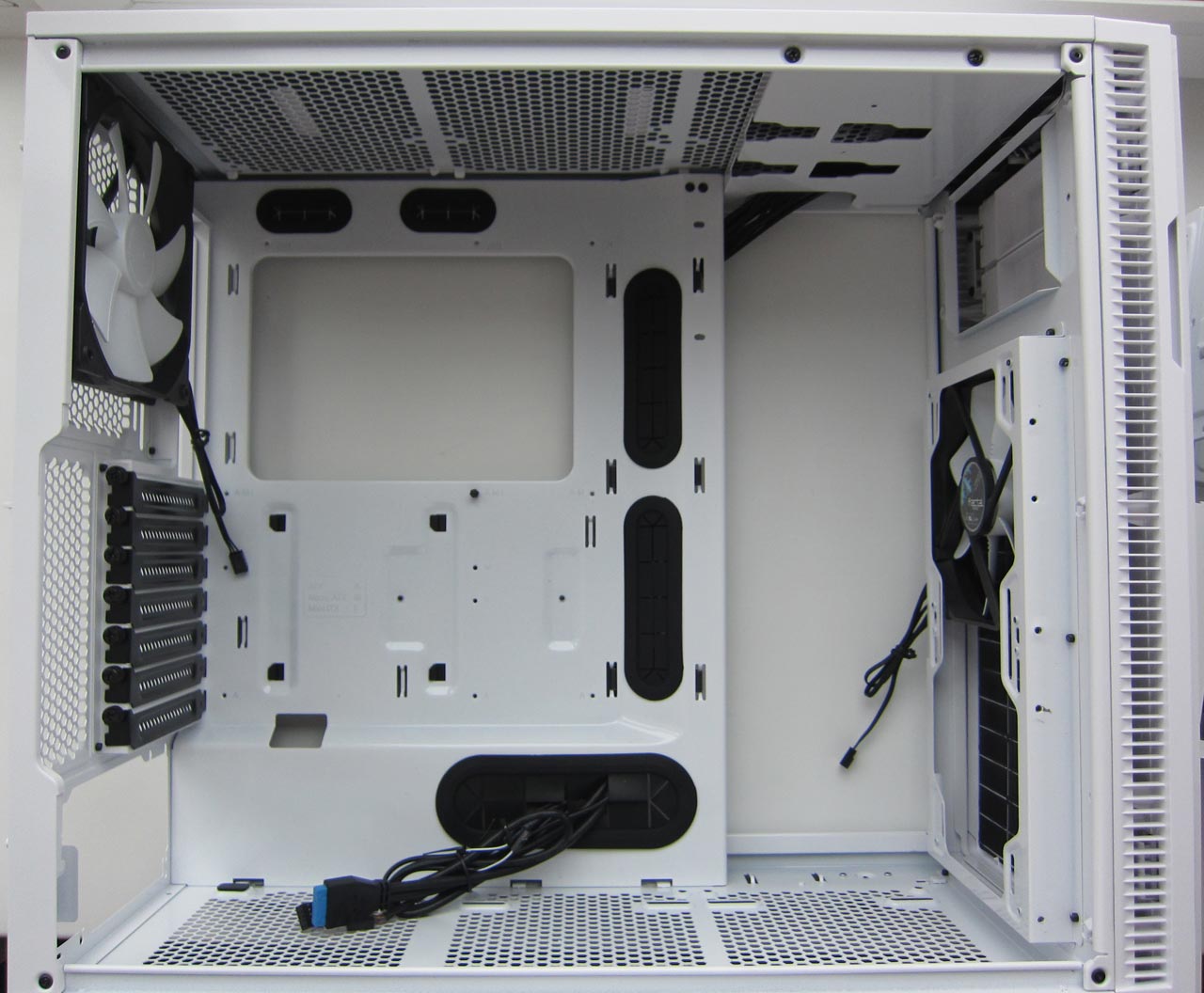

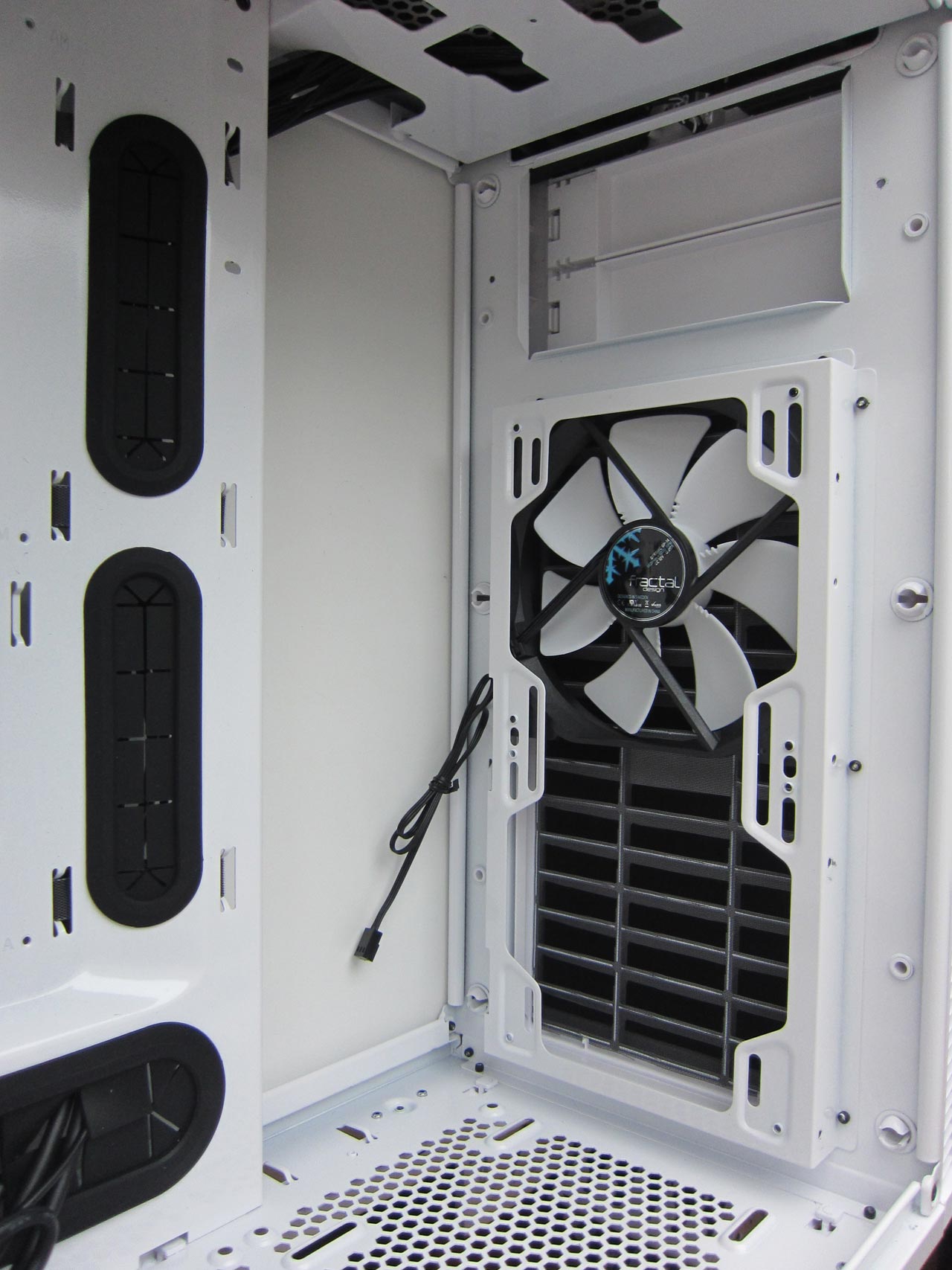

Сняв все корзины для накопителей и отсек для 5.25" устройств, я получил следующий вид корпуса изнутри:







Ну разве не прелесть? Масса свободного места - это не то, чем обычно могут похвастаться Mid-Tower'ы, однако в случае с Define R5 дела обстоят именно таким образом.





Теперь я хотел бы показать несколько фотографий, на которых идёт частичное визуальное сравнение ветерана Define R3 и новичка Define R5:

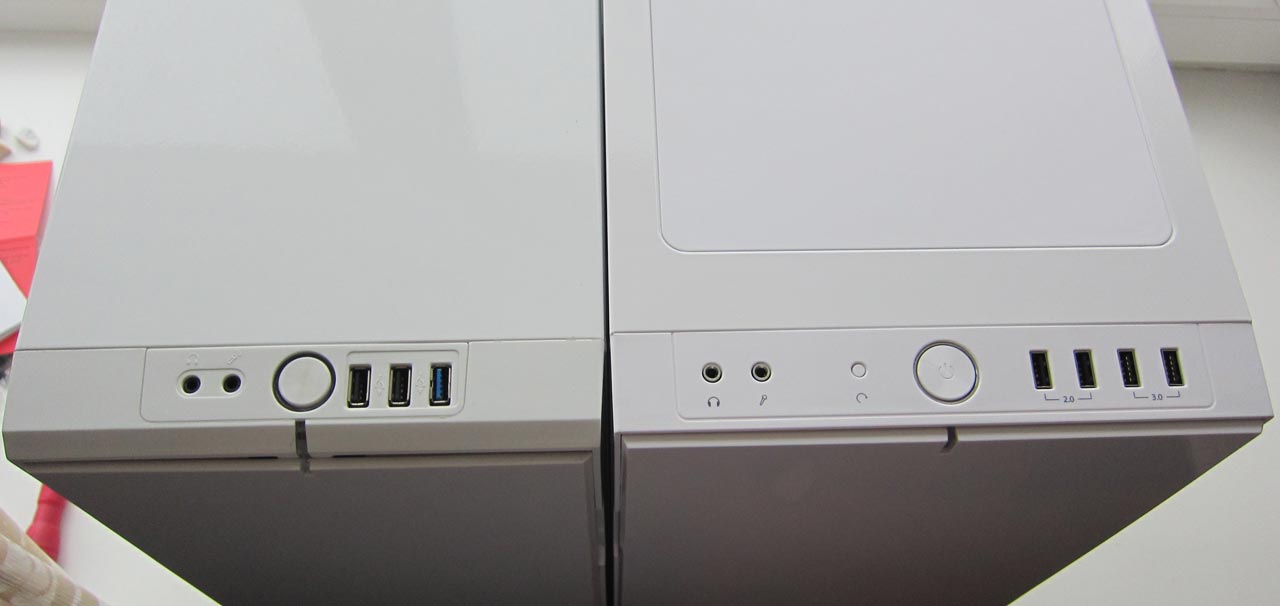

Define R3 и Define R5



Последнее доступное творение Fractal Design стало шире на полтора сантиметра, получило дополнительный порт USB 3.0 на панели ввода/вывода, но лишилась одного USB 2.0, плюс обзавелось более удобно расположенной кнопкой сброса.





Заглушки, скрывающие 5.25" отсеки, лишились вентиляции, что на деле привело к меньшему засасыванию пыли внутри шасси и лучшей шумоизоляции. Также появился регулятор скорости вращения вентиляторов и сменился звукоизолирующий материал - с поролона на битумен. Дверца теперь более тяжёлая и может быть перевешена так, как удобно пользователю, а вместо магнитного замка применяется пара защёлок.



Define R3 и Define R5



В новом корпусе легко достаётся и чистится фильтр перед фронтальными вентиляторами. Сами вентиляторы теперь имеет типоразмер 140x140x25мм, а не 120x120x25мм, их установка и снятие производятся гораздо удобнее.





Задняя стенка Define R5 лишилась отверстий для шлангов СВО, но получила куда более крупные вентиляционные решётки. Увы, в месте крепления блока питания убрана антивибрационная резиновая прокладка, прилегающая к задней части БП, причина тому не озвучивается.



Define R3 и Define R5



Пылевой фильтр блока питания теперь достаётся с фронта корпуса и защищает от пыли всё днище. Обе боковые стенки крепятся не в пример удобнее, а благодаря увеличившейся ширине аппарата, кабели укладываются проще.
