Красота и тишина по-шведски - обзор корпуса Fractal Design Define R5

E-mail Печать
Оглавление
Красота и тишина по-шведски - обзор корпуса Fractal Design Define R5
Комплект поставки Fractal Design Define R5 и сборка в нём ПК
Выводы



Комплект поставки Fractal Design Define R5 и сборка в нём ПК





Комплект поставки корпуса Define R5 от Fractal Design включает в себя всё, что необходимо для комфортной сборки ПК. В отсеке для накопителей находится вот такая картонная коробочка:









Внутри неё лежит пакетик с аксессуарами:

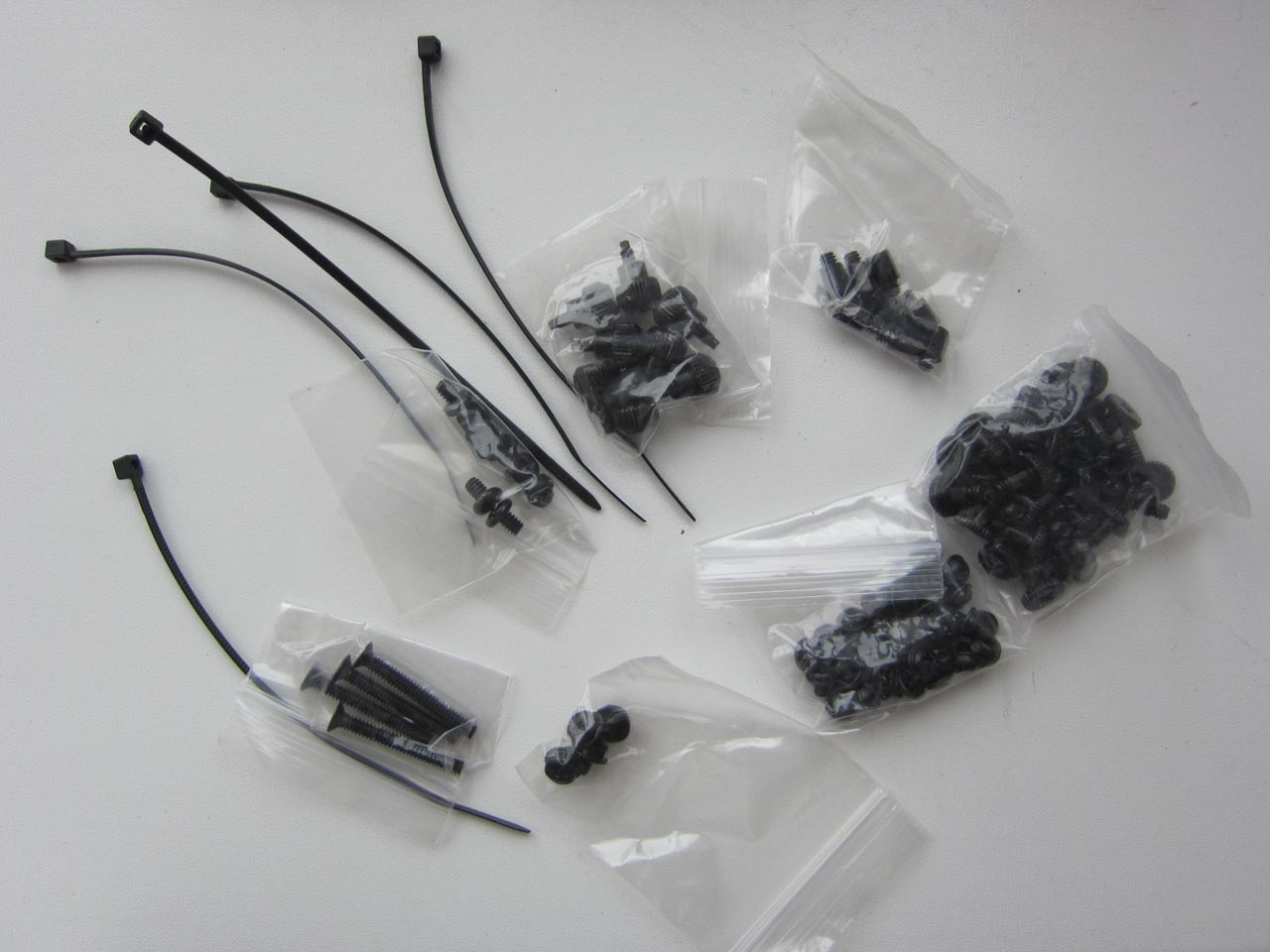

Каждый тип аксессуаров находится в индивидуальной упаковке для удобства пользователя:







Есть в комплекте с аппаратом и инструкция по сборке ПК внутри Define R5:





Русский язык в инструкции имеется, текст написан вполне понятно и без явных ошибок.



Ключевые характеристики, информация от изготовителя



  • Оптимальная конструкция для бесшумной работы: корпус оснащен шумопоглощающим материалом для максимального снижения шума без снижения воздушного потока и возможностей для охлаждения.

  • Расширенная поддержка водяного охлаждения для корпуса такого размера с посадочными местами для радиаторов размером до 420 мм в верхней части и 360 мм в передней.

  • Корпус также оснащен новыми пластинами ModuVent™ для разъёмов вентиляторов, манипуляции с которыми не требуют использования специальных инструментов. Дизайн ModuVent™ позволяет устанавливать больше вентиляторов или оставлять отсеки закрытыми для улучшения шумопоглощающих свойств.

  • Два комплектных вентилятора FractalDesignDynamicGP14 140 мм, разработанные для обеспечения наибольшего воздушного потока при снижении шума.

  • Защита внутреннего пространства корпуса от пыли реализуется за счет пылевых фильтров, закрывающих передний и нижний воздухозаборники. Фильтры легко извлекаются с фронтальной стороны корпуса.

  • Обновленная конструкция передней дверцы с двумя вариантами монтажа (справа и слева) обеспечивает удобство работы.

  • Два специальных посадочных места для SSD-дисков, размещенных в лотке за материнской платой, оснащены инновационными скобами для монтажа и демонтажа без использования инструмента.

  • Корзина для жестких дисков предназначена для монтажа восьми 3,5” или 2,5” дисков и является более адаптируемой, чем ранее, позволяя изменять компоновку по личным предпочтениям за счет множества вариантов перемещения корзин.

  • Корзина для жестких дисков легко снимается и перемещается, обеспечивая дополнительное внутреннее пространство для увеличения воздушного потока или размещения компонентов системы водяного охлаждения.

  • Прочные металлические отсеки для жестких дисков обеспечивают отличное демпфирование вибраций и более полный обдув воздухом за счет обновленного и более открытого дизайна.

  • Инновационная система доступа QuickRelease с левой стороны корпуса обеспечивает не только надежное крепление левой панели, но и быстрый и удобный доступ к системе.

  • Трехскоростной контроллер вентиляторов встроен в переднюю панель и обеспечивает регулирование скорости до трех вентиляторов.

  • Корпус DefineR5 доступен и в исполнении с боковым окном.

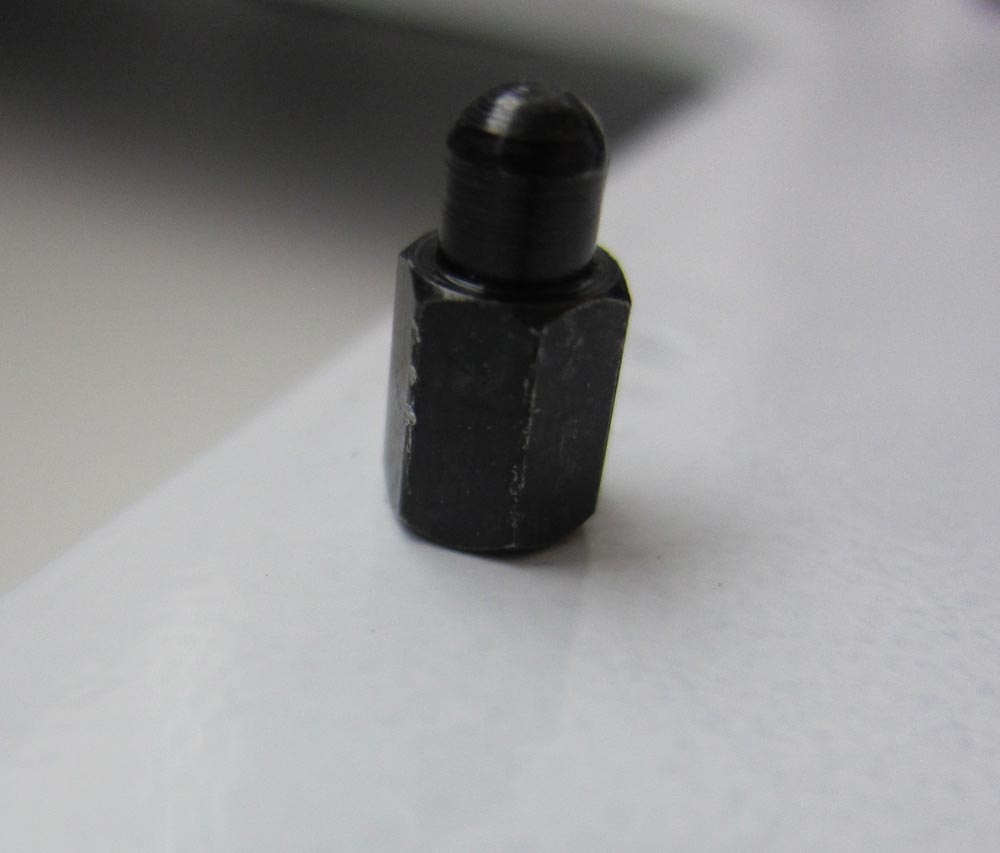

Сборка компьютера внутри нового творения Fractal Design - сплошное удовольствие. Конструкция продуманная, места для работы много, на поддоне системной платы есть даже вот такой штырёк, помогающий в деле водружения и фиксации основы ПК (материнской платы) на законное место:









Т.к. я решил установить в корпус лишь одну корзину для трёх накопителей в нижнюю часть, я переставил комплектный вентилятор с фронтальной стенки в нижнее положение из верхнего:







Для удобства сборщика на поддоне системной платы есть пометка, куда конкретно ввинчивать установочные стойки для каждого из поддерживаемых форм-факторов системных плат:





Пометки такого рода есть у каждого отверстия для ввёрточных стоек, ошибиться практически невозможно.

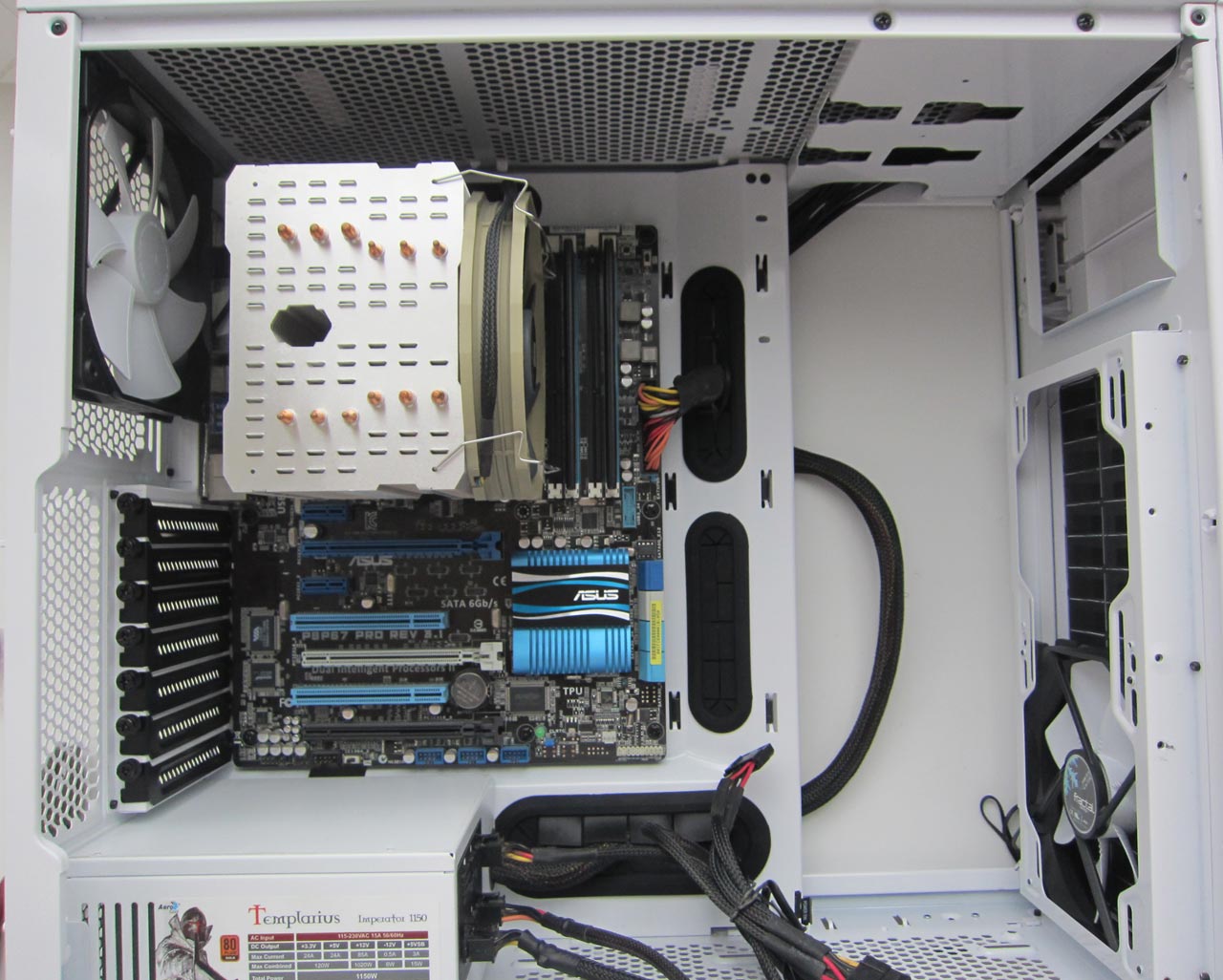

Пара минут работы и готово - материнская плата и блок питания установлены в шасси на законные места, общий вид радует глаз:

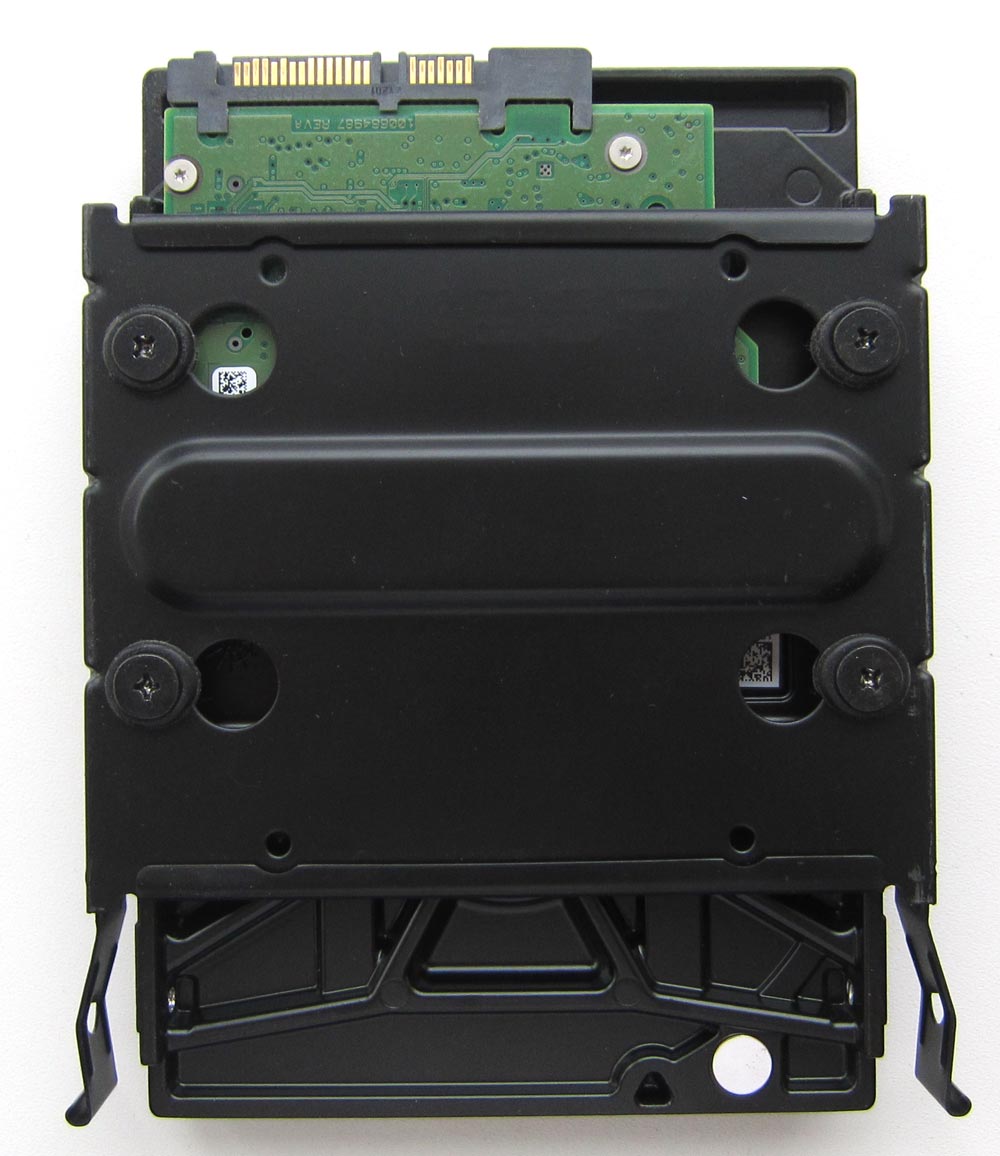

Хммм... чего-то не хватает, верно - накопителей! Винчестеры устанавливаются в салазки, схожие по строению с теми, что были в Define R3, но немного от них отличающиеся. Вот, сравните оба варианта между собой:



Define R3 Define R5

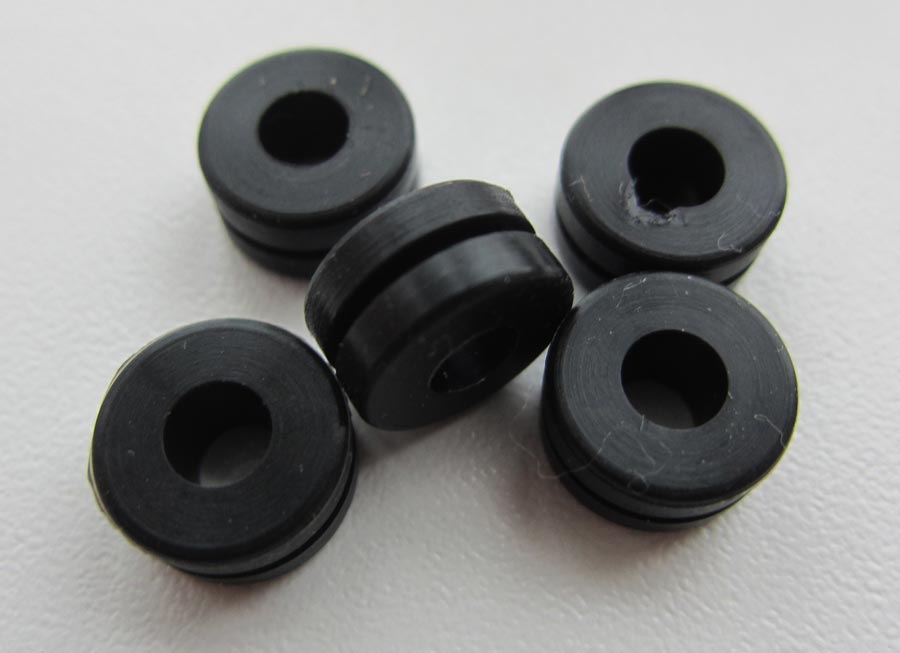

В новой системе крепления накопителей амортизирующие резиновые шайбы выглядят иначе и их предлагается устанавливать в отверстия в салазках для винчестеров самостоятельно:






Малая длина резьбы не позволяет прикрутить их к винчестерам с пагубными последствиями.

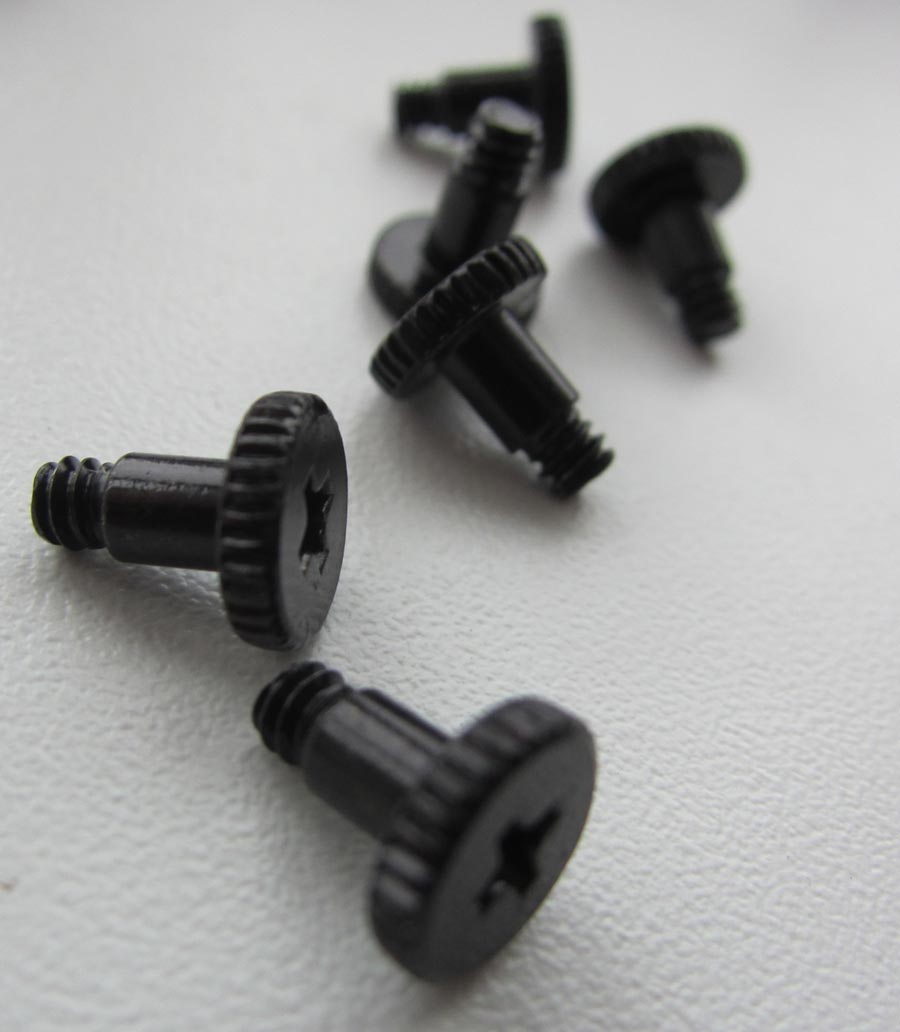

Для крепежа винчестеров используются вот такие винты:







За поддоном системной платы имеются два установочных места для 2.5" SSD:







Твердотельных друзей человека предлагается привинтить к таким вот салазкам:









Я решил опробовать крепление имеющимся в хозяйстве SSD:

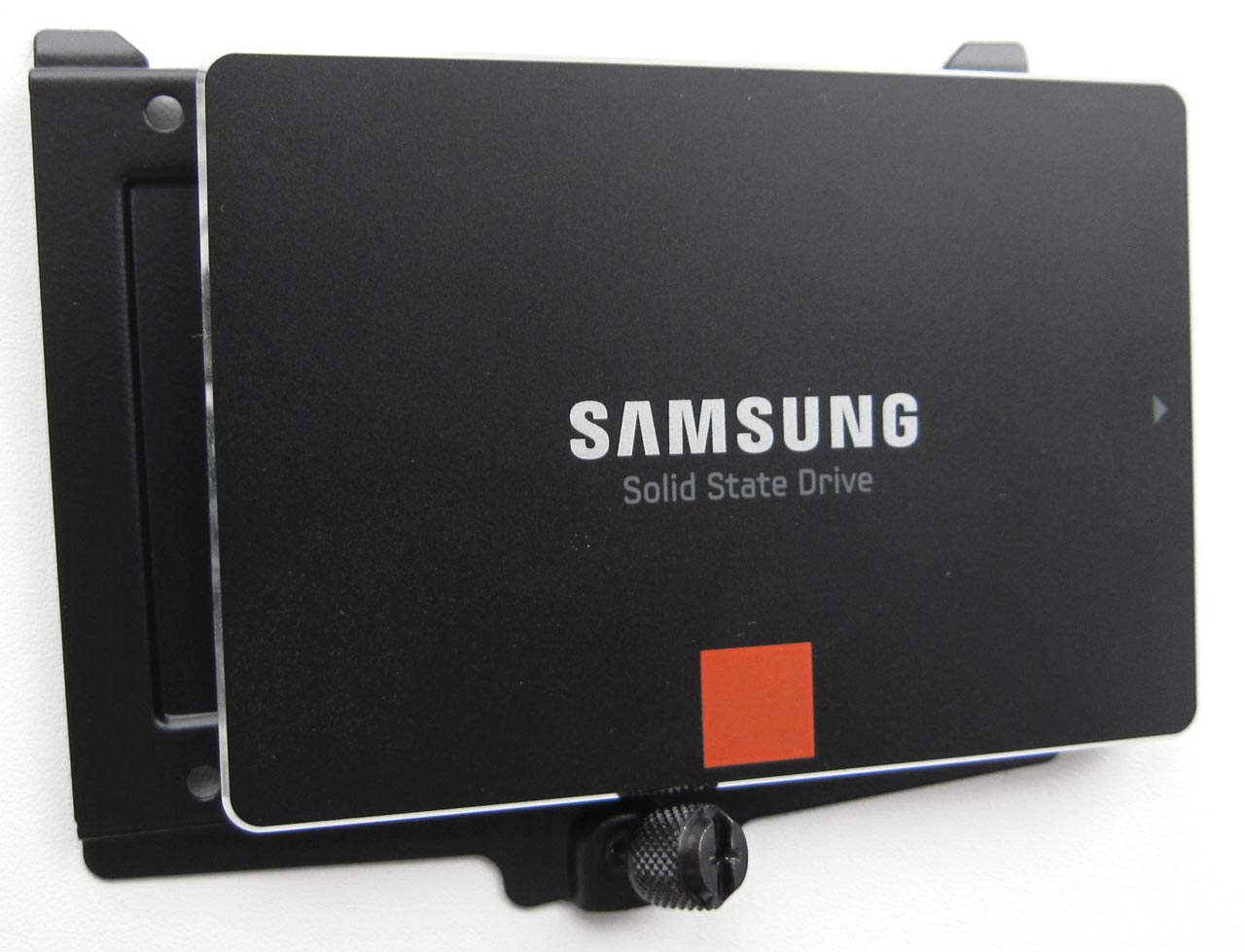

Готовый вид на примере Samsung 840 Pro:





Смотрится "на все 100", однако есть одна загвоздка, из-за которой мне не удалось установить SSD на его законное место.





Всё дело в том, что системные платы ASUS комплектуются кабелем SATA 6Гб/с с коннектором Г-образной формы и подключить его в моём случае было попросту невозможно, места не хватало:







Т.к. нужного кабеля с прямым (с обеих сторон) коннектором у меня не имеется, пришлось пихать SSD в корзину для 3.5" накопителей, поверх одного из винчестеров Хмурюсь.

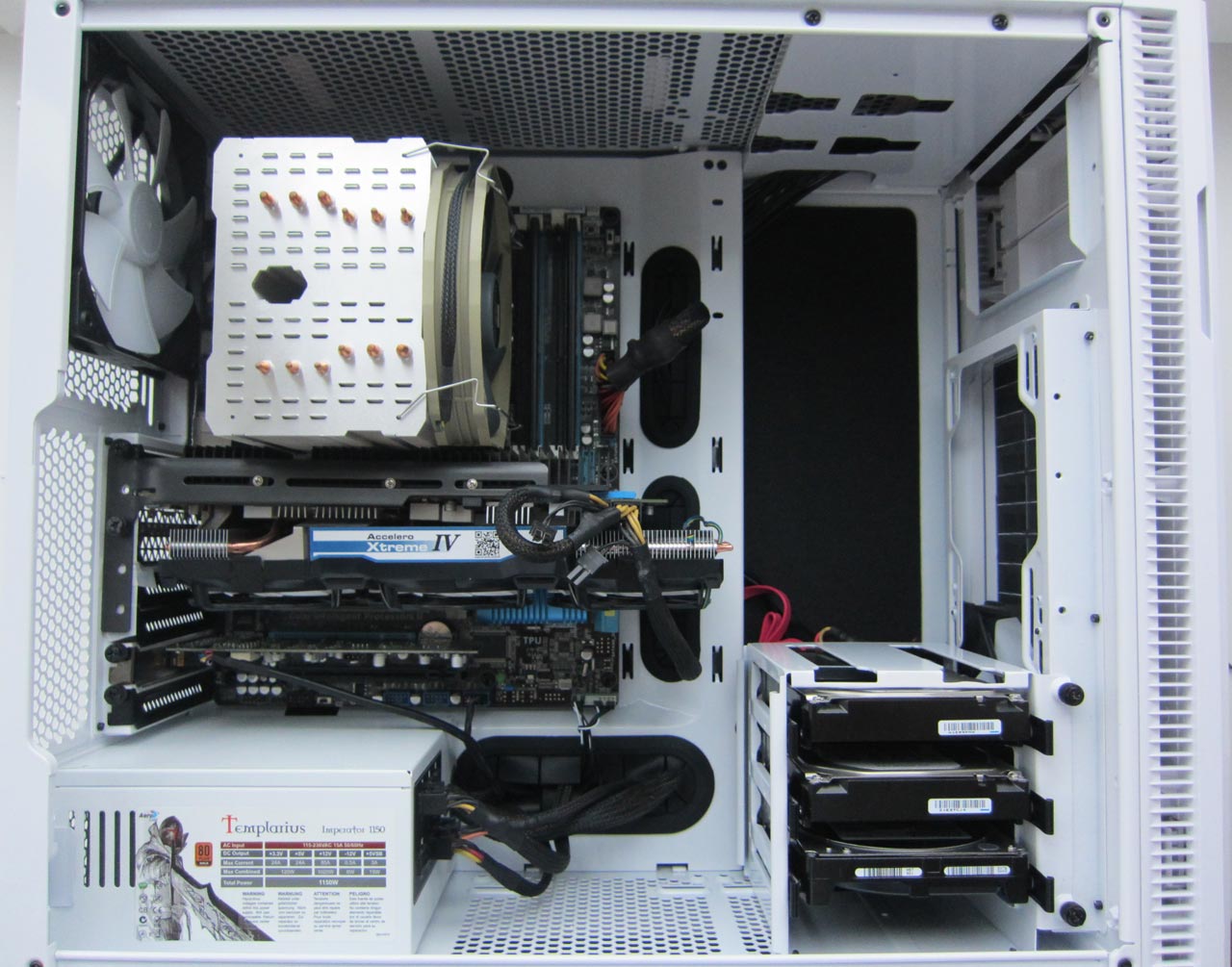

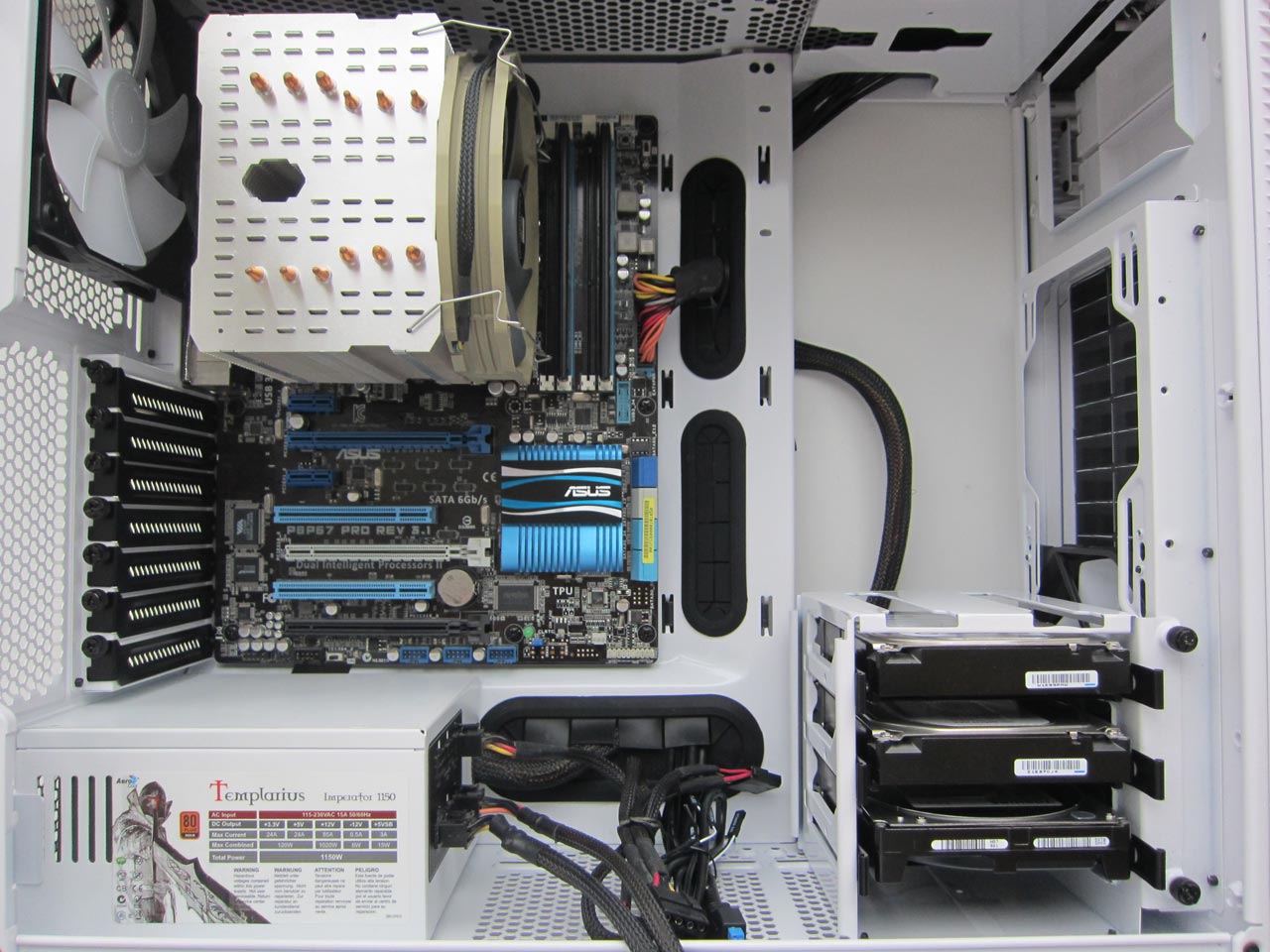

В итоге получилось вот что:

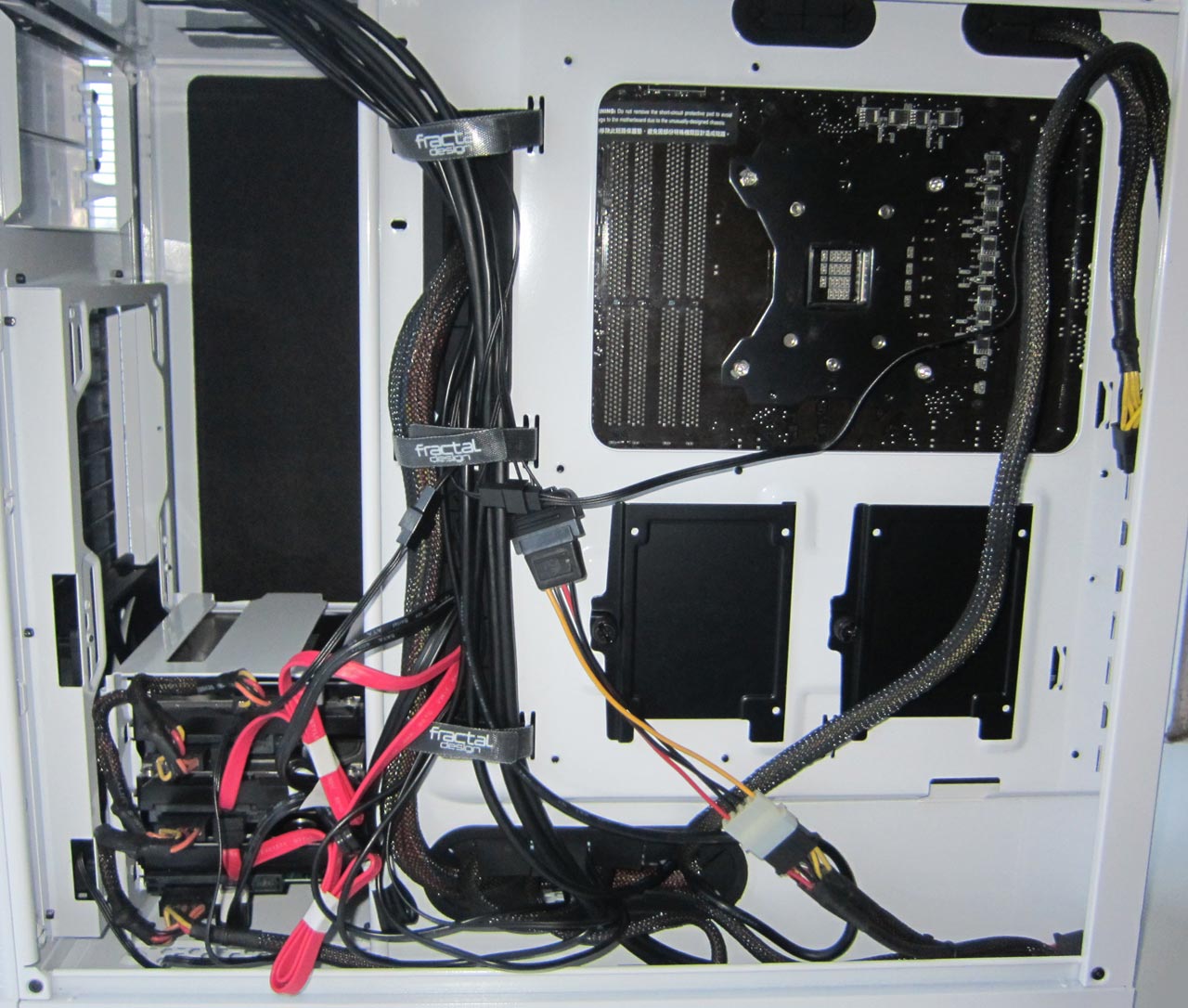

Кабель-менеджмент на скорую руку:

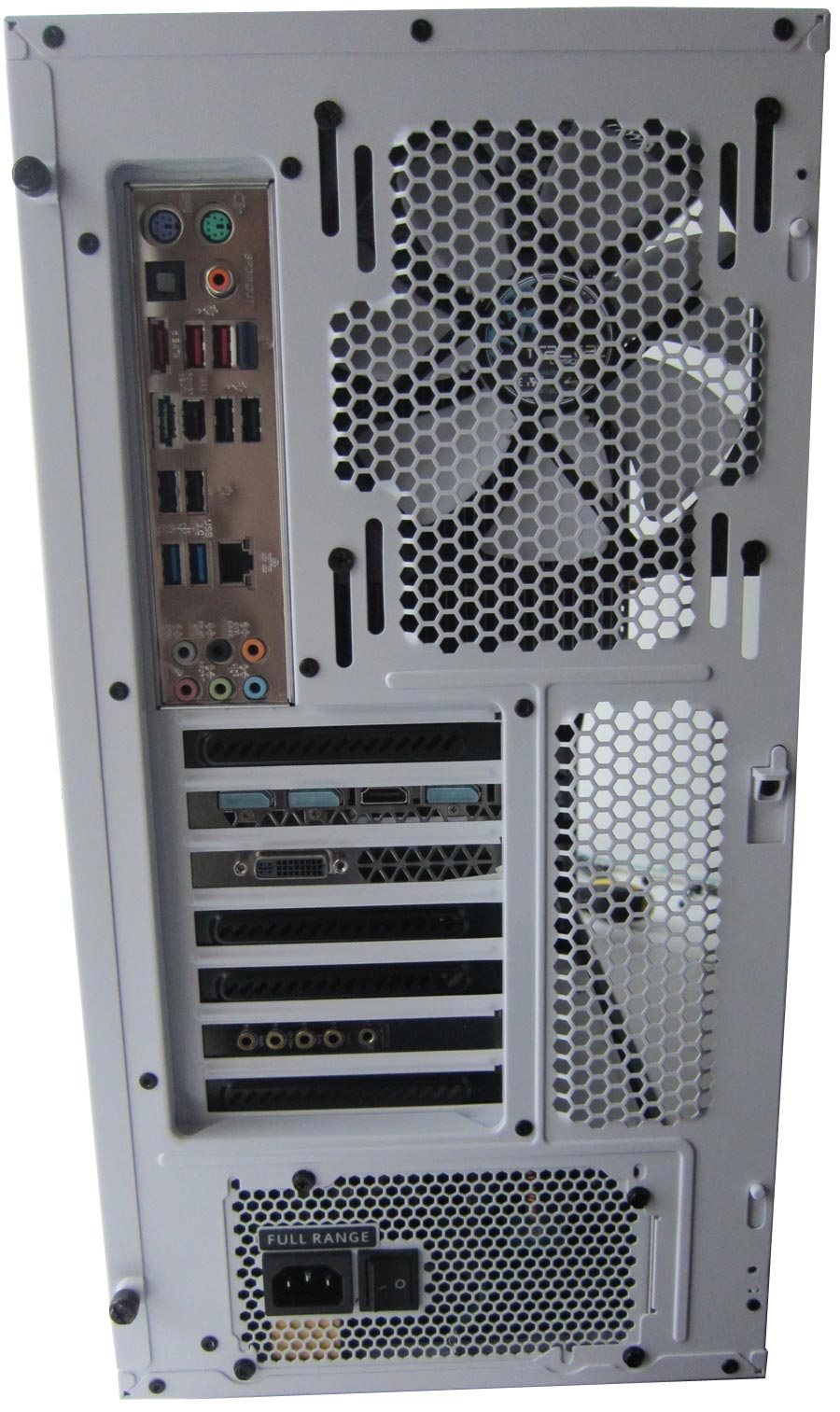

Задняя стенка собранного компьютера:

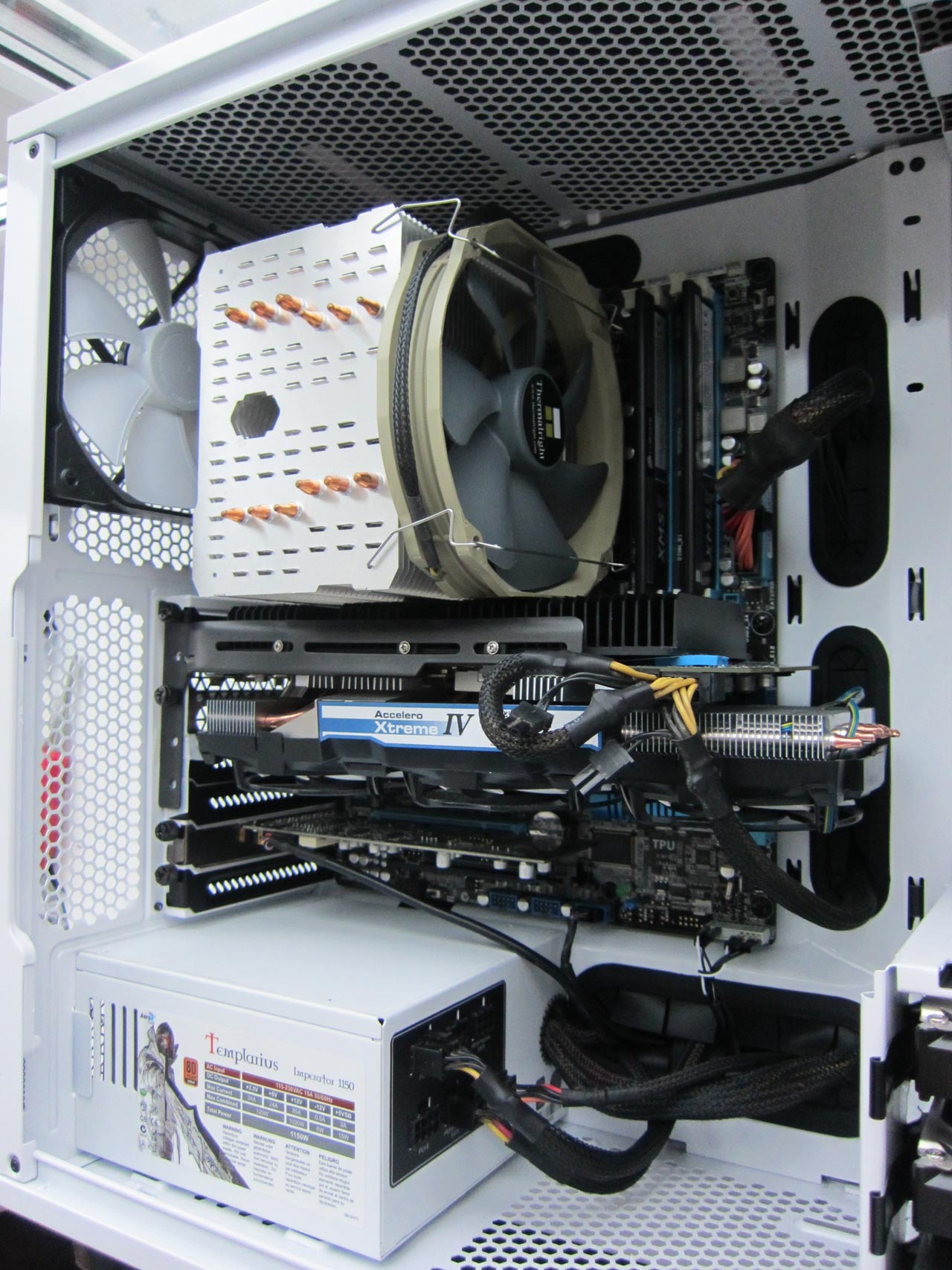

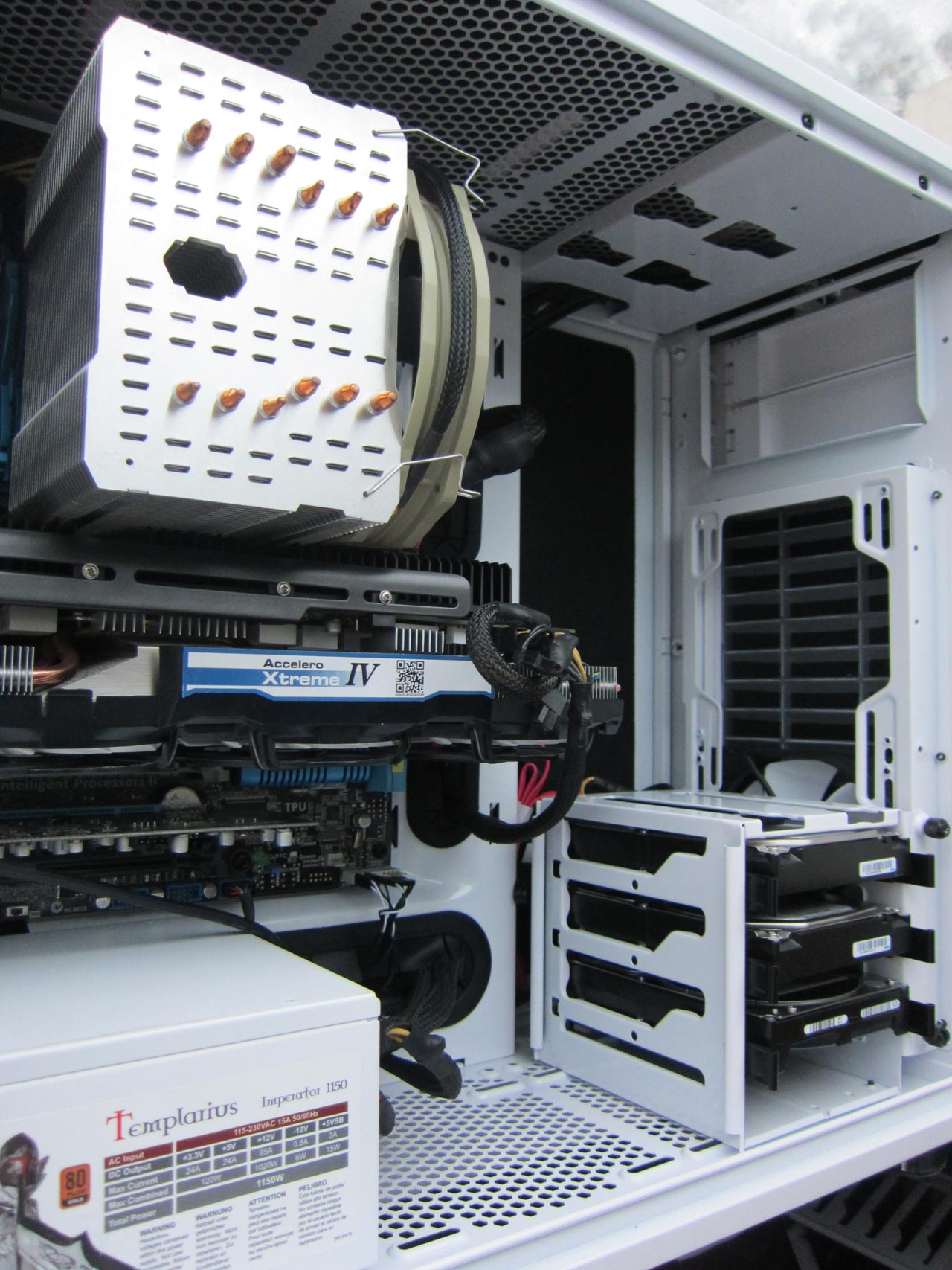

Последние штрихи - установлены видеокарта и звуковая плата:













Тот же самый ПК, но в Define R3 парой часов ранее:

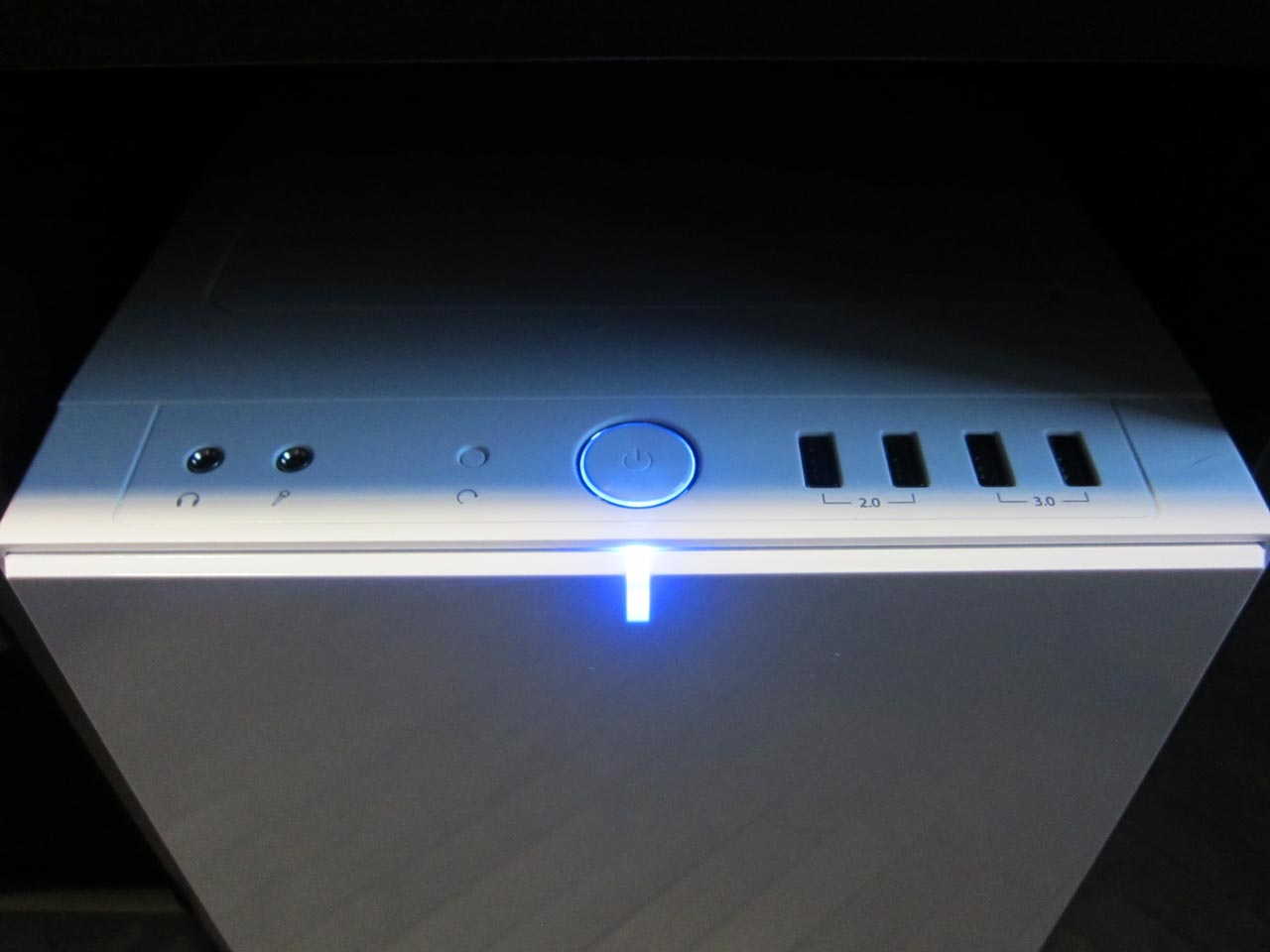

В отличие от R3, в R5 подсветка синего цвета, а не красного:





Вдобавок ко всему, она пульсирует, отображая активность накопителей, а не горит непрерывно (впрочем, это настраивается по желанию владельца). Я записал коротенькое видео, дабы показать как всё выглядит:
